水溶性聚酯树脂硅钢片漆的制备_张笑瑞
9绝缘材料2011,44(2)
水溶性聚酯树脂硅钢片漆的制备
张笑瑞a,刘立柱a,c,翁凌a,李子帙b,王诚a
(哈尔滨理工大学a.材料科学与工程学院;b.应用科学学院;
c.工程电介质及其应用技术省部共建教育部重点实验室,哈尔滨150040)
摘要:针对传统硅钢片漆溶剂毒性大、污染大的问题,以邻苯二甲酸酐、间苯二甲酸、新戊二醇、偏苯三酸酐和
三羟甲基丙烷等为主要原料,合成了水溶性聚酯树脂硅钢片漆。通过对比不同配方漆液的粘度、胶化时间、漆
膜的硬度、附着力以及韧性等因素,分析不同原料及不同助剂对树脂性能的影响,得出了最佳的树脂配方。结
果表明,制备的树脂漆膜的综合性能良好。
关键词:水性聚酯;硅钢片漆;漆膜性能
中图分类号:TM215.42文献标志码:A文章编号:1009-9239(2011)02-0009-04
PreparationofWater-solublePolyester
ResinforLaminationCoating
ZhangXiaoruia,LiuLizhua,c,WengLinga,LiZizhib,WangChenga
(a.CollegeofMaterialScienceandEngineering;b.CollegeofAppliedScience;c.KeyLaboratory
ofEngineeringDielectricandItsApplication,MinistryofEducation,HarbinUniversityofScience
andTechnology,Harbin150040,China)Abstract:Inviewofhighsolventtoxicityandseverepollutionofconventionallaminationcoating,a
newwater_solublepolyesterresinwaspreparedthroughusingphthalicanhydride,isophthalicacid,
neopentylglycol,trimelliticanhydrideandtrimethylolpropaneasmainrawmaterials.Bycomparingthefluidviscosity,geltime,filmhardness,adhesion,toughnessandotherfactorsofpaintliquid
withvariousformulations,theeffectsofdifferentrawmaterialsandpromoteronthepropertiesof
resinwereanalyzedandoptimumformulaofresinwasobtained.Resultsindicatethatthecompre-
hensiveperformanceoflaminationcoatingpreparedbythiswater_solublepolyesterresinisexcel-lent.
Keywords:water_solublepolyester;laminationcoating;filmperformance
1前言
硅钢片在磁性材料中占有重要地位,主要用作
旋转电机(如马达)的铁芯,但需要在硅钢片表面涂
覆绝缘膜,以防止铁芯叠片间发生短路而增大涡流
损耗,提高其电磁性能[1]。硅钢片漆作为一种改善材
料性能的绝缘漆正日益受到大力推崇。随着电机单
机容量的不断增大和电机电器的耐热等级的提高,对
定子铁芯硅钢片间绝缘提出了越来越高的要
求[2-4]。一般情况下,当电机起动或发生故障时易导
致温度过高、铁芯短路。相比传统硅钢片漆,水溶性硅钢片漆更符合环境友好材料的要求和低碳生活的
主旋律。以水溶性聚酯树脂作为硅钢片漆的基体树
脂可以为漆液提供较低的粘度和很短的胶化时间,
更符合硅钢片涂覆的工艺要求;同时固化后的漆膜
具有很好的硬度和附着力[5-8]。
针对传统硅钢片漆溶剂毒性大、污染大的问题,
研究制备了水溶性聚酯树脂硅钢片漆,并测试了其
漆液、漆膜的性能以及助剂对其清漆性能的影响。
2实验
2.1实验原料
邻苯二甲酸酐(工业品),己二酸(工业品),间苯
二甲酸(工业品),一缩二乙二醇(分析纯,天津恒
兴),三羟甲基丙烷(工业品),偏苯三酸酐(工业品),
5303固化剂(工业品),新戊二醇(工业品),
正丁醇收稿日期:2010-09-10作者简介:张笑瑞(1986-),男,黑龙江人,硕士生,主要从事新型水溶性硅钢片漆的研制;刘立柱(1964-),男,黑龙江人,博士,教授,主要从事新型绝缘材料的合成及复合材料结构表征,(电子信箱)mrliulizhu1964@yahoo.com.cn。张笑瑞等:水溶性聚酯树脂硅钢片漆的制备10绝缘材料2011,44(2)
(分析纯,天津富宇),N,N-二甲基乙醇胺(分析
纯,天津科密欧),乙二醇(分析纯,天津恒兴),二月
桂酸二丁基锡(分析纯,天津化学试剂一厂)。
2.2水溶性聚酯树脂的合成
(1)将二元酸、二元醇、三元醇加入反应釜,升
温至130℃左右,待固体组分大部分溶解之后开动
搅拌,并加入催化剂。继续升温,待温度达到最高点
后会自然下落到一个近似稳定值,开始计时,保持
30min。
(2)将温度降低至比稳定温度低20℃,使体系
不再回流,改冷凝回流为回收装置。缓慢升温至160
℃,保温30min。
(3)升温至180℃,保温1h,升温至200℃,保
温1h,缓慢升温至240℃,待流头温度下降至接近
室温后停止加热。
(4)降温到170℃,加入偏苯三酸酐,完全溶解
后,保温45min,当酸值达到45～50mgKOH/g之
后,降温。
(5)降温至90℃左右,将产物加入正丁醇,调整
固体含量接近于80%,待溶液完全冷却后加入中和
剂,使体系pH值达到7.5～8.0。
2.3硅钢片漆液的制备
取制得的水溶性聚酯树脂溶液,根据测得的固
体含量计算出纯树脂的质量,加入占纯树脂质量
20%的固化剂,按溶液的固体含量65%计算出总的
质量。加入助溶剂,使助溶剂和溶剂占漆液总质量
的25%。再加入总质量10%的水,得到固体含量近
似为65%的水溶性聚酯树脂漆。
2.4硅钢片漆膜的制备
用砂纸将硅钢片四周毛边打磨光滑,再用酒精
棉将钢片表面清理干净,并晾干。使用四辊涂膜机,
调整转速为200r/min,调漆;调整转速至1000r/
min,涂漆。将涂好的钢片放入350℃的鼓风烘箱
中,烘40s,待钢片冷却后进行测试。
2.5性能测试
2.5.1粘度
按照GB/T1723-1993测试样品粘度。
2.5.2柔韧性
按照GB1731-1993树脂漆膜柔韧性测定法对
树脂漆膜进行柔韧性测试。
2.5.3硬度
按照GB/T6739-1996涂层硬度的测试方法
对树脂漆膜硬度进行测试。2.5.4胶化时间
将胶化板加热至210±2℃,待温度稳定后,向
中间凹槽注入少量树脂,同时按秒表计时,从试样加
入胶化板到试样拔丝时所经历的时间即胶化时间。
2.5.5附着力
按照GB/T9286-1998涂层附着力的测试方
法进行测试。
3结果与讨论
3.1二元酸的确定
选新戊二醇为二元醇、三羟甲基丙烷为三元醇、
偏苯三酸酐为三元酸,选用邻苯二甲酸酐、间苯二甲
酸、己二酸中不同配比进行5组实验(以下配比均为
物质的量比),其配比分别为:1号己二酸100%;2
号邻苯二甲酸酐100%;3号邻苯二甲酸酐(75%),
间苯二甲酸(25%);4号邻苯二甲酸酐(65%),间苯
二甲酸(25%)和己二酸(10%);5号邻苯二甲酸酐
(55%),间苯二甲酸(25%)和己二酸(20%)。试验结
果如表1和表2所示。
表1水溶性聚酯漆性能指标
表2聚酯硅钢片漆漆膜性能
由表1和表2可知,1号试样单独使用己二酸,
由于其长链结构,属于柔性分子,所以漆液粘度很
低,漆膜韧性很好;但其胶化时间较长、漆膜的硬度张笑瑞等:水溶性聚酯树脂硅钢片漆的制备11绝缘材料2011,44(2)
和附着力都不好。因此二元酸不适合单独使用。
2号单独使用邻苯二甲酸,由于其邻位结构可
以提供一定的刚性,制得的漆液有较短的胶化时
间、漆膜有一定的硬度和很好的附着力;但漆膜韧
性较差,邻位结构也使其容易水解,不稳定,所以也
不适宜单独使用。间苯二甲酸,由于其在苯环上的
间位结构,属于刚性基团,使漆液具有很短的胶化
时间并且使漆膜有很高的硬度和附着力;但是漆膜
韧性很差,由于其空间位阻大、反应活性较低,使其
在体系中的溶解和反应都比较困难。
4号、5号选择邻苯二甲酸作为二元酸的主体,
通过改变间苯二甲酸和己二酸的用量来调节漆液
和漆膜的性能。通过比较发现,4号试样性能最佳,
其中间苯二甲酸在新戊二醇中最大的溶解比例是
其物质量占二元酸总量的25%,为了使其能够完全
溶解,己二酸的用量最大为二元酸总量的10%。
3.2二元醇的确定
由上述实验选定二元酸为邻苯二甲酸酐
(65%)、间苯二甲酸(25%)、己二酸(10%)的组合;
三元醇为三羟甲基丙烷;三元酸为偏苯三酸酐。在
新戊二醇、乙二醇、一缩乙二醇中选择二元醇,编号
依次为1,2,3分别进行实验和测试,结果列于表3
和表4。
表3水溶性聚酯漆性能
表4聚酯硅钢片漆漆膜性能
由表3和表4可知,2号使用乙二醇的漆液具
有很低的粘度,但胶化时间长和水溶性比较差,其
漆膜的韧性较好,但其硬度和附着力较低;3号使用
一缩二乙二醇的漆液粘度很低、水溶性很好,胶化时间短,漆膜的韧性好,但是附着力差,硬度低;1号
使用新戊二醇的漆液有很短的胶化时间,但粘度较
大,漆膜有高的硬度和附着力。
综上所述,由于在胶化时间、硬度和附着力上的
性能优势,选新戊二醇为二元醇。
3.3合成工艺的确定
聚酯合成过程中经常出现各种不同现象和问
题,为了保证聚酯的性能,对其合成过程中出现的各
种现象进行分析、讨论,得到最佳工艺。
对于3种二元酸,在反映初期所能达到的最高
温度和稳定点温度如表5所示。
表53种酸的温度特性
从表5可以看出,间苯二甲酸能达到的最高温
度和稳定温度最高,己二酸能达到的最高温度和稳
定温度最低,苯酐在两者中间。增加间苯二甲酸在
体系中的比重有利于提高最高温度和稳定温度,而
己二酸在体系中比重的增加会降低最高温度点和稳
定温度。且间苯二甲酸很难与体系相容,所以己二酸
比重的增加会使间苯二甲酸的溶解更加困难。
由于新戊二醇、一缩二乙二醇、乙二醇的沸点分
别是210℃、245℃、198℃,所以先将体系在回流的
状况下进行反应,在加热的条件下将温度升至最高
温度(约190℃)后自然下降,并形成在160℃左右
的平衡点之后,改为回收装置,而后在200℃保温
2h左右,使体系在该阶段充分反应,出水量达到一
定程度再缓慢升温至240℃,使反应完全。这样可以
有效的避免醇的流失并且能够节约时间。
反应结束后加入正丁醇的温度不能太高,否则
正丁醇的羟基可能会和偏苯三酸酐的羧基反应影响
中和成盐效果和正丁醇的助溶效果。
3.4助剂的影响
在制备水性聚酯树脂硅钢片漆时,清漆经常出现
流平性不好、气泡较多等问题,所以向清漆中加入助
剂对其进行改性。但是在加入助剂后出现了硬度降
低、韧性增加的现象。
选定两种配方的清漆分析助剂对水性聚酯树脂
漆膜的影响(所用比例均为所用二元酸或二元醇占
该体系物质的质量份数):张笑瑞等:水溶性聚酯树脂硅钢片漆的制备
水性防锈漆的做法
水性防锈漆的做法
用于水性防锈涂料的交联苯丙乳液的合成及应用
黄兴，张宪康，郭江，张新宇(上海大学材料科学与工程学院高分子材料系，201800)
摘要：合成了含有缩水甘油基、羧基和氨基的三层核壳结构的交联苯丙乳液（采用在乳液聚
合过程中分阶段加入交联单体，将交联官能团固定在不同层的方法，合成了一种三层核壳结构的交联苯丙乳液，），研究了中间层厚度、官能团单体用量对乳液性能及其涂膜性能的影响，当中间层投料量为核壳层的50％，官能团单体甲基丙烯酸缩水甘油酯(GMA)、甲基丙烯酸(MAA)和甲基丙烯酸二甲氨基乙酯(DMEMA)分别为各层投料量的3％、1．5％和3％时，乳液有最佳的综合性能。用该乳液制备的水性防锈涂料与普通苯丙乳液相比具有更好的防锈性能，涂膜耐3％盐水浸泡时间达624 h。
交联乳液的制备(实验原料及配比见表1。)
采用种子乳液半连续分段滴加不同功能单体预乳液的方法一⋯l，先将部分乳化剂、去离子水和单体分别制成预乳液I、Ⅱ和Ⅲ，其中I含单体丙烯酸丁酯(BA)、苯乙烯(St)和GMA，Ⅱ含单体BA、St和MAA，n含单体BA、St和DMAEMA。在装有温度
计、冷凝管、滴加装置及搅拌的四口烧瓶中加入一定配比量的乳化剂、去离子水、pH调节剂、预乳液I以及引发剂，升温至78～81℃，保温o．5～1 h；然后滴加剩余预乳液I和补加引发剂，滴完保温反应0．5 h，升温至90 ℃，再保温反应o．5
h。同样的步骤先后加入预乳液Ⅱ和Ⅲ，待保温反应完成，降温至低于50 oC，用氨水调体系pH值为8～9，过滤，出料待用。
用于水性防锈涂料的BA /St/AN功能乳液的合成
黄 兴, 张宪康, 张新宇, 陆丽娜
(上海大学材料科学与工程学院高分子材料系,
上海 201800)
[摘 要] 为了研制无毒环保的水性防锈涂料,采用丙烯酸丁酯、苯乙烯、丙烯腈、甲基丙烯酸以及磷酸酯功能性单体合成了一种功能性乳液,通过对粒径、凝聚率、吸水率、钙离子稳定性、附着力等性能分析,确定了阴离子型乳化剂与非离子型乳化剂按1:1混合配比,用量为单体总量的3% ,自制的磷酸酯功能单体用量为单体总量的2%时,乳液及其涂膜有较好的综合性能。用该乳液配制的水性防锈涂料漆膜在3%的盐水中浸泡时间超过720 h。
实验九 不饱和聚酯树脂的制备
实验九 不饱和聚酯树脂的制备
实验九的目的是制备不饱和聚酯树脂。
实验所需材料和设备：
1. 碳酸二乙酯
2. 丁二酸
3. 甲酸
4. 醇解剂（例如甲醇）
5. 原动力
6. 烧杯
7. 漏斗
8. 温度计
9. 磁力搅拌器
10. 醇解反应器
实验操作步骤：
1. 在醇解反应器中加入适量的丁二酸和甲酸，将醇解器放在烧杯上用原动力加热，使其保持在60-70℃的温度范围内。
2. 在另一个烧杯中加入适量的碳酸二乙酯，并在磁力搅拌器上搅拌。
3. 将碳酸二乙酯逐渐加入到醇解反应器中的酸溶液中，同时持续搅拌。
4. 在加入完碳酸二乙酯后，继续搅拌反应溶液，直到反应完全进行并生成不饱和聚酯树脂。
5. 关闭热源后，将反应溶液冷却至室温并过滤掉杂质。
6. 将得到的不饱和聚酯树脂进行涂敷或储存使用。
注意事项：
1. 操作时需戴好防护手套、安全眼镜等个人防护装备。
2. 醇解反应需要保持适当的温度，避免超过70℃。
3. 反应前要确保所有设备和材料的清洁和干燥。
4. 操作过程中要小心避免碰撞、溅洒和吸入有害物质。
5. 实验结束后，要对实验废液进行正确的处理。
水性聚酯树脂的制备及耐水解稳定性
化学工程师 Ｃｈｅｍｉｃａｌ Ｅｎｇｉｎｅｅｒ ２０１３年第９期
王 ：程 师 崮 撼 文章编号：１００２—１ １２４（２０１３）０９—００６４一Ｏ３
水性聚酯树脂的制备及
耐水解稳定性
莫贯田 ，江俊鸿 ，曾敬荣 ，杨雁 ，吴旭
（１．广州市新锦龙塑料助剂有限公司。广东广州５１０２５０；２．广州大学化学化工学院，广东广州５１０００６ Ｊ 摘要：本文对水性聚酯树脂合成原料的选择进行了分析，采用熔融法分别合成了聚酯主链由二羟甲基 丙烷酸提供分别为１００％、７５％、５０％、２５％、Ｏ％功能性羧基，而另外０％、２５％、５０％、７５％、１００％的羧基由“偏苯 三甲酸酐”提供的５个品种水性聚酯树脂。并对所合成的聚酯树脂进行了耐水解性比较，其结果表明，随着二 羟甲基丙烷酸提供的羧基的比例增加，其聚酯树脂耐水解程度也随之增加。 关键词：聚酯树脂；耐水解性；熔融法；水溶性 中图分类号：ＴＱ３２０．６ 文献标识码：Ａ Ｓｙｎｔｈｅｓｉｓ ａｎｄ ｓｔａｂｉｌｉｔｙ ｔｏ ｈｙｄｒｏｌｙｓｉｓ ｒｅｓｉｓｔａｎｃｅ ｏｆ ｗａｔｅｒｂｏｒｎｅ ｐｏｌｙｅｓｔｅｒ ｒｅｓｉｎ ＭＯ Ｇｕａｎ—ｔｉａｎ ，ＪＩＡＮＧ Ｊｕｎ—ｈｏｎ ，ＺＥＮＧ Ｊｉｎｇ—ｒｏｎｇ￣，ＹＡＮＧ Ｙａｎ ，ＷＵ Ｘｕ （１．Ｇｕａｎｇｚｈｏｕ Ｘｉｎｊｉｎｌｏｎｇ Ｃｈｅｍｉｃａｌ Ａｄｄｉｔｉｖｅｓ Ｃｏ．，Ｌｔｄ，Ｇｕａｎｇｚｈｏｕ ５１０２５０，Ｃｈｉｎａ；２．Ｃｈｅｍｉｓｔｒｙ＆Ｃｈｅｍｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ， Ｇｕａｎｇｚｈｏｕ Ｕｎｉｖｅｒｓｉｔｙ，Ｇｕａｎｇｚｈｏｕ ５１０００６，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｉｎ ｔｈｉｓ ｐａｐｅｒ，ｔｈｅ ｓｅｌｅｃｔｉｏｎ ｏｆ ｓｙｎｔｈｅｔｉｃ ｒａｗ ｍａｔｅｒｉａｌｓ ｆｏｒ ｗａｔｅｒｂｏｒｎｅ ｐｏｌｙｅｓｔｅｒ ｒｅｓｉｎ ｉｓ ｓｔｕｄｉｅｄ．Ｆｉｖｅ ｋｉｎｄｓ ｏｆ ｗａｔｅｒｂｏｒｎｅ ｐｏｌｙｅｓｔｅｒ ｒｅｓｉｎ ｉｓ ｓｙｎｔｈｅｓｉｚｅｄ ｂｙ ｍｅｌｔｉｎｇ ｍｅｔｈｏｄ，ａｎｄ １００％，７５％，５０％，２５％，Ｏ％ｏｆ ｔｈｅ ｆｕｎｅ— ｔｉｏｎａｌ ｃａｒｂｏｘｙｌ ｏｆ ｐｏｌｙｅｓｔｅｒ ｍａｉｎ ｃｈａｉｎ ｉｓ ｐｒｏｖｉｄｅｄ ｂｙ ２－ｈｙｄｒｏｘｙｌ ｍｅｔｈｙｌ ｐｒｏｐａｎｅ ａｃｉｄ，ａｎｄ ｔｈｅ ｏｔｈｅｒ ０％，２５％， ５０％，７５％，１００％ｃａｒｂｏｘｙｌ ｉｓ ｐｒｏｖｉｄｅｄ ｂｙ ｔｒｉｍｅｌｌｉｔｉｃ ａｎｈｙｄｒｉｄｅ．Ｔｈｅ ｓｔａｂｉｌｉｔｙ ｔｏ ｈｙｄｒｏｌｙｓｉｓ ｒｅｓｉｓｔａｎｃｅ ｏｆ ｔｈｅ ｗａｔｅｒ－ ｂｏｒｎｅ ｐｏｌｙｅｓｔｅｒ ｒｅｓｉｎ ｉｓ ｉｎｖｅｓｔｉｇａｔｅｄ，ａｎｄ ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ｓｔａｂｉｌｉｔｙ ｔｏ ｈｙｄｒｏｌｙｓｉｓ ｒｅｓｉｓｔａｎｃｅ ｉｓ ｐｒｏｍｏｔｅｄ ａｓ ｔｈｅ ｃｏｎｔｅｎｔ ｏｆ ｃａｒｂｏｘｙｌ ｐｒｏｖｉｄｅｄ ｂｙ ２－ｈｙｄｒｏｘｙｌ ｍｅｔｈｙｌ ｐｒｏｐａｎｅ ａｃｉｄ ｉｓ ｉｎｃｒｅａｓｅｄ． Ｋｅｙ ｗｏｒｄｓ：ｐｏｌｙｅｓｔｅｒ ｒｅｓｉｎ；ｓｔａｂｉｌｉｔｙ ｔｏ ｈｙｄｒｏｌｙｓｉｓ ｒｅｓｉｓｔａｎｃｅ；ｍｅｌｔｉｎｇ ｍｅｔｈｏｄ；ｗａｔｅｒ ｓｏｌｕｂｉｌｉｔｙ
新型水溶性无机硅钢片漆的研制
工 程 师 园 地 化学工程师 Ｃｈｅｍｉｃａｌ Ｅｎｇｉｎｅｅｒ ２０１０年第】０期 文章编号：１００２—１ １２４（２０１０）１０—００６３—０３ 新型水溶性无机硅钢片漆的研制 张大兴 （哈尔滨空调股份有限公司。黑龙江哈尔滨１５００１０） 摘要：硅钢片漆经过近半个世纪的发展，已经形成有机硅钢片漆、半无机硅钢片漆、无机硅钢片漆三大 体系。由于无机硅钢片漆具有耐热性好、稳定性好、不含有机溶剂、对环境友好、原料来源广泛、制备成本低廉 等优点，势必将代替前两种体系成为该类产品中的应用主体。本论文以Ａ１（Ｈ２ＰＯ ），为主要粘结剂，ＳｉＯ 胶体、 ＮＨ Ｈ ＰＯ 、Ｈ ＢＯ 、ＭｇＯ为助剂，研制出一种水溶性无机硅钢片漆，并对其进行了相关的性能表征。 关键词：水溶性；无机；硅钢片漆 中图分类号：ＴＢ３４ 文献标识码：Ａ Ｉｎｖｅｓｔｉｇａｔｉｏｎ ｏｎ ｗａｔｅｒ ｓｏｌｕｂｌｅ ｉｎｏｒｇａｎｉｃ ｖａｒｎｉｓｈ ｆｏｒ ｓｉｌｉｃｏｎ ｓｔｅｅｌ ｓｈｅｅｔ ＺＨＡＮＧ Ｄａ—ｘｉｎｇ （１ｔａｒｈｉｎ Ａｉｒ Ｃｏｎｄｉｔｉｏｎｉｎｇ Ｃｏ．，Ｌｔｄ．，Ｈａｒｂｉｎ １５００１０，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ａｆｔｅｒ ｈａｌｆ ａ ｃｅｎｔｕｒｙ ｏｆ ｄｅｖｅｌｏｐｍｅｎｔ，ｔｈｅ ｓｉｌｉｃｏｎ ｓｔｅｅｌ ｓｈｅｅｔ ｖａｒｎｉｓｈ ｈａｓ ｂｅｅｎ ｆｏｒｍｅｄ ｔｈｅ ｓｙｓｔｅｍ ｏｆ ｏｒｇａｎｉｃ ｓｉｌｉｃｏｎ ｓｔｅｅｌ ｓｈｅｅｔ ｖａｒｎｉｓｈ．１ａｃｑｕｅｒ—ｉｎｏｒｇａｎｉｃ ｓｉｌｉｃｏｎ ｓｔｅｅｌ ｓｈｅｅｔ ｖａｒｎｉｓｈ ａｎｄ ｉｎｏｒｇａｎｉｃ ｓｉｌｉｃｏｎ ｓｔｅｅｌ ｓｈｅｅｔ ｖａｒｎｉｓｈ．Ａｓ ｉｎｏｒｇａｎｉｅ ｓｉｌｉｃｏｎ ｓｔｅｅｌ ｓｈｅｅｔ ｘ ａｒｎｉｓｈ ｈａｓ ｗｅｌｌ ｈｅａｔ－ｒｅｓｉｓｔａｎｃｅ，ｇｏｏｄ ｓｔａｂｉｌｉｔｙ，ｎｏｎ－ｏｒｇａｎｉｃ ｓｏｌｖｅｎｔｓ ｔｏ ｔｈｅ ｅｎｖｉｒｏｎｍｅｎｔ ｆｒｉｅｎｄｌｙ，ｅｘｔｅｎｓｉｖｅ ｓｏｎｒｅｅ ｏｆ ｒａｗ ｍａｔｅｒｉａｌｓ ｓｕｃｈ ａｓ ｌｏｗ—ｃｏｓｔ ａｄｖａｎｔａｇｅｓ，ｉｔ ｗｉｌｌ ｒｅｐｌａｃｅ ｔｈｅ ｆｉｒｓｔ ｔｗｏ ｐｒｏｄｕｃｔｓ ｓｕｃｈ ａｓ ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｔｈｅ ｍａｉｔ１．Ｉｎ ｔｈｉｓ ｐａｐｅｒ，ａ ｎｅｗ ｋｉｎｄ ｏｆ ｗａｔｅｒ—ｓｏｌｕｂｌｅ ｉｎｏｒｇａｎｉｃ ｓｉｌｉｃｏｎ ｓｔｅｅｌ ｓｈｅｅｔ ｖａｒｎｉｓｈ ｉｓ ｆａｂｒｉｃａｔｅｄ，ｗｈｉｃｈ ｔａｋｅｓ ａｌｕｍｉｎｉｕｍ ｄｉｎｙｄｒｏｇｅｎ ｐｈｏｓｐｈａｔｅ ａｎｄ ｍａｇｎｅｓｉｕｍ ｄｉｎｙｄｒｏｇｅｎ ｐｈｏｓｐｈａｔｅ ａｓ ｍａｉｎ ｂｉｎｄｅｒｓ，ｃｏｌｌｏｉｄａｌ ｓｉｌｉｃａ，ａｍｍｏｎｉｕｍ ｄｉｎｙｄｒｏｇｅｎ ｐｈｏｓｐｈａｔｅ，ｂｏｒｉｃ ａｃｉｄ ａｎｄ ｍａｇｎｅｓｉｕｍ ｏｘｉｄｅ ａｒｅ ａｓｓｉｓｔａｎｔｓ， ａｎｄ ｒｅｌａｔｅｄ ｃｈａｔ＂ａｃｔｅｒｉｚａｔｉｏｎ ａｒｅ ｔｅｓｔｅｄ． Ｋｅｙ ｗｏｒｄｓ：ｗａｔｅｒ ｓｏｌｕｂｌｅ；ｉｎｏｒｇａｎｉｃ；ｓｉｌｉｃｏｎ ｓｔｅｅｌ ｓｈｅｅｔ、，ａｒｎｉｓｈ 随着电气工业的不断发展，对具有非常低的 铁损和高磁导率的高效铁芯材料的需求量不断增 加Ｉ１． １。无取向硅钢是广泛用作旋转机器和静电机器 的铁芯材料。传统的硅钢片漆通常为有机硅钢片 漆，尽管其具有成膜后性能良好的优点，但却存在 诸如漆膜硬度低、热收缩变形大、有害气体挥发等 缺点１４，５］。 目前，世界各发达国家在电机定子铁芯硅钢片 绝缘技术方面都采用无机或半无机涂层，而我国该 项技术的研究起步较晚，落后于世界先进水平，依 然采用有机硅钢片漆 Ｊ。因此，在很大程度上妨碍 了我国发电设备的技术进步，同时也影响我国发电 设备在国际市场的竞争能力。基于以上原因，迫切 要求我国研制出一种性能先进并且价格低廉的水 溶性无机硅钢片漆，以满足国内对于硅钢片漆日益 增长的需求，打破国外对于我国硅钢片漆的技术封 收稿日期：２０１０—０８—２０ 作者简介：张大兴（１９７８一），男．满族，黑尼江鸡西人，学士，毕业于哈 尔滨理 大学材料科学与ｒ 程学院，主要从事新型绝缘材 料的研究【作。 锁，增强我国企业在国际上的竞争力。 １ 实验部分 １．１实验原料 ＡＩ（ＯＨ），（天津市四通化工厂）；Ｈ，ＰＯ （含８５％ （ｗｔ）天津市耀华化学试剂有限责任公司）；Ｈ，ＢＯ，， （天津市鑫铂特化工有限公司）；ＭｇＯ（天津恒兴化学 试剂制造有限公司）；ＮＨ Ｈ ＰＯ （天津博迪化工有限 公司），以上均为分析纯。硅胶（上海向岚化工有限 公司）。 １．２水溶性无机硅钢片漆的制备 首先制备磷酸盐粘接剂。将一定比例的Ａｌ （ＯＨ ３和蒸馏水加人三口瓶中加热升温至８０￣Ｃ后， 向其中问断、缓慢加入磷酸，并且保持温度在 ８０ ８５℃之间，待反应１ｈ后，冷却至室温，过滤，倒 人广口瓶中待用。 将制好的磷酸盐粘结剂与ＳｉＯ 胶体按一定比 例混合．加入Ｈ，ＢＯ３、ＭｇＯ、Ｎｉｔ Ｈ２ＰＯ 等其他助剂， 并调整卡占度及固含量，搅拌至充分溶解，

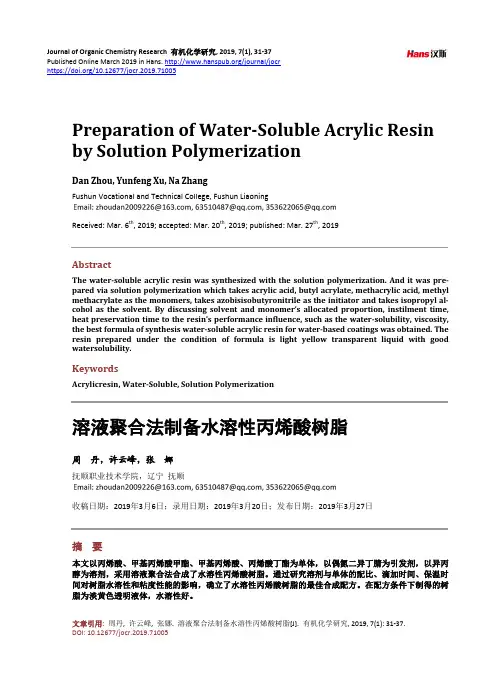

溶液聚合法制备水溶性丙烯酸树脂
Journal of Organic Chemistry Research 有机化学研究, 2019, 7(1), 31-37 Published Online March 2019 in Hans. /journal/jocr https:///10.12677/jocr.2019.71005
文章引用: 周丹, 许云峰, 张娜. 溶液聚合法制备水溶性丙烯酸树脂[J]. 有机化学研究, 2019, 7(1): 31-37. DOI: 10.12677/jocr.2019.71005
Preparation of Water-Soluble Acrylic Resin by Solution Polymerization Dan Zhou, Yunfeng Xu, Na Zhang Fushun Vocational and Technical College, Fushun Liaoning Received: Mar. 6th, 2019; accepted: Mar. 20th, 2019; published: Mar. 27th, 2019 Abstract The water-soluble acrylic resin was synthesized with the solution polymerization. And it was pre-pared via solution polymerization which takes acrylic acid, butyl acrylate, methacrylic acid, methyl methacrylate as the monomers, takes azobisisobutyronitrile as the initiator and takes isopropyl al-cohol as the solvent. By discussing solvent and monomer’s allocated proportion, instilment time, heat preservation time to the resin’s performance influence, such as the water-solubility, viscosity, the best formula of synthesis water-soluble acrylic resin for water-based coatings was obtained. The resin prepared under the condition of formula is light yellow transparent liquid with good watersolubility. Keywords Acrylicresin, Water-Soluble, Solution Polymerization 溶液聚合法制备水溶性丙烯酸树脂 周 丹，许云峰，张 娜 抚顺职业技术学院，辽宁 抚顺 收稿日期：2019年3月6日；录用日期：2019年3月20日；发布日期：2019年3月27日 摘 要 本文以丙烯酸、甲基丙烯酸甲酯、甲基丙烯酸、丙烯酸丁酯为单体，以偶氮二异丁腈为引发剂，以异丙醇为溶剂，采用溶液聚合法合成了水溶性丙烯酸树脂。通过研究溶剂与单体的配比、滴加时间、保温时间对树脂水溶性和粘度性能的影响，确立了水溶性丙烯酸树脂的最佳合成配方。在配方条件下制得的树脂为淡黄色透明液体，水溶性好。 周丹 等
聚酯型皱纹漆的制备及性能的研究
*通讯联系人：
1 聚酯型皱纹漆的制备及性能的研究
作者, 作者*, 作者, 作者, 作者, 作者
（平原温特实业有限公司，山东省德州市平原县253100）
摘 要：以聚酯树脂为主体树脂，添加辅助树脂、皱纹粉、皱纹漆催化剂等组分，制备具有美术效果及相应漆膜性能的聚酯型皱纹漆。对漆膜的纹路、T弯、MEK、9J冲击、水煮、耐候性能进行考察，结果表明，颜基比为0.5/1、氨基比为1/6、氨基树脂D、辅助树脂添加14%、皱纹漆催化剂添加9%、网纹粉添加3%、膜厚27μm、烘烤224℃的9002皱纹漆具有良好的皱纹效果；漆膜性能可达到1T、MEK100次、9J冲击漆膜不掉点、水煮10h漆膜不掉点、耐候120h。
关键字：聚酯型; 皱纹漆; 纹路; 性能;
0引言
随着装饰性彩涂板在建筑、家电领域的应用逐渐拓宽，人们既要求彩涂板的性能，又要求彩涂板的观赏性[1]。预涂卷材用的聚酯型皱纹漆因此应运而生，它不但拥有卷材涂料应有的性能，而且还具有美术感，能够满足客户的要求[2]。
聚酯型皱纹漆主要以本公司技术成熟的聚酯聚氨酯面漆为主[3]，再配以适当比例的皱纹粉、特殊催化剂和辅助树脂，配制成皱纹漆[4]。成因是聚酯树脂在与氨基树脂固化的过程中，由于皱纹粉、特殊催化剂和辅助树脂的作用，使表层与底层漆膜的成膜速率不同，而形成凸凹不平、错落有致的具有美术效果的纹路[5-6]。
本实验考察了皱纹漆的纹路大小、纹路凸起的明显度、漆膜的遮盖力、升温快慢对纹路的影响、T弯性能、MEK性能、冲击性能、耐候性、高低温烘烤对性能及颜色的影响、不同类型底漆的水煮性能、储存稳定性、及不同类型底漆的耐候性。
1 实验部分
1.1 主要实验原料及仪器
实验原料：颜料（钛白粉、铁黄及铁黑）；聚酯树脂；氨基树脂A、B、C、D；皱纹粉；辅助树脂；催化剂；混合溶剂；以上原料均为国产工业级。
实验仪器：全自动研磨机，郑州三华科技实业有限公司；SD504多用分散机，江阴精细化工机械有限公司；XCT-40型高温鼓风干燥箱，上海阳光实验仪器有限公司；分析天平，国产；刮棒，翁开尔上海国际贸易公司；WZJ-Ⅱ型弯折机，上海现代环境工程技术有限公司；YD实验冲击仪，浙江福特机械制造有限公司；ZN-P紫外光耐气候试验箱，常州华夏环境试验设备有限公司；刮板细度计，OXD型中国天津市材料试验机厂；色差仪，Hunter美国；WGG60光泽度仪，上海杰颖电子技术有限公司。
水性醇酸树脂的制备及应用性能研究
水性醇酸树脂的制备及应用性能研究
水性醇酸树脂的制备及应用性能研究
引言：
近年来，水性涂料作为一种环保、低VOC（挥发性有机化合物）的涂料，得到了广泛的应用和发展。其中水性醇酸树脂作为一种重要的水性树脂材料，具有良好的分散性、耐溶剂性、耐水性和优异的涂膜性能，逐渐受到人们的关注。本文对水性醇酸树脂的制备方法和应用性能进行研究，旨在深入了解该材料在涂料领域的应用潜力。
一、水性醇酸树脂的制备方法
水性醇酸树脂的制备主要包括以下几个步骤：
1. 醇酸树脂酯化反应：将缩醛、缩酮等醇酸化合物与多元醇通过酯化反应进行反应，生成醇酸树脂。
2. 醇酸树脂的乳化：将醇酸树脂与适量的表面活性剂和乳化剂进行混合，通过机械剪切等方法使其分散均匀形成乳液。
3. 乳化液的稳定：通过调节pH值、溶剂选择等方法，使乳液达到稳定的状态。
4. 乳液的固化：将乳液导入反应釜中，在适当的温度和时间下进行固化，得到水性醇酸树脂。
二、水性醇酸树脂的应用性能
1. 分散性能：水性醇酸树脂具有良好的悬浮性和分散性，能够与颜料等进行良好的分散，使涂料颜色均匀，涂膜光亮。
2. 耐溶剂性能：水性醇酸树脂在受到溶剂的刺激下能保持其涂膜完整性，不发生溶胀、起皮等现象。
3. 耐水性能：水性醇酸树脂具有良好的耐水性能，涂膜在潮湿环境中能保持稳定，不发生开裂、剥落等现象。 4. 涂膜性能：水性醇酸树脂具有优良的涂膜性能，涂膜坚硬、耐磨损、耐候性好，能够满足各类涂料的需求。
三、水性醇酸树脂的应用领域
1. 汽车涂装：水性醇酸树脂作为涂料的基础材料，能够很好地满足汽车涂装领域的环保要求，同时具有良好的涂膜性能，能够提高汽车涂层的耐候性和耐腐蚀性。
2. 木器涂装：水性醇酸树脂能够与木材表面产生良好的结合，形成坚韧的涂膜，具有良好的耐磨损性和耐久性，广泛应用于木器涂装领域。
