6.2安全气囊系统的结构与原理
安全气囊的工作原理和使用方法范文（二篇）
第 1 页 共 5 页 安全气囊的工作原理和使用方法范文
安全气囊是汽车上的一项重要被动安全装置，能够在发生碰撞时起到保护乘客的作用。它的工作原理是通过车辆电控系统接收到碰撞传感器的信号，发出指令后气囊即可迅速充气弹出，形成一个柔软的气囊，为乘坐汽车的人员提供保护。
安全气囊主要由气体发生器、碰撞传感器、导火索、气囊和充气系统等组成。当车辆发生碰撞时，碰撞传感器会检测到碰撞信号，然后将信号传输给车辆的电控系统。在接收到碰撞信号后，车辆的电控系统会根据信号的强度和方向判断车辆发生碰撞的严重程度，进而决定是否触发安全气囊的充气。
当触发条件满足时，电控系统会通过控制装置打开导火索，并点燃气体发生器。气体发生器中含有一种特殊的化学物质，当该物质与气体发生器中的气体混合时会产生大量的气体，从而迅速充满气囊。充气系统会使气囊迅速充气并弹出，形成一个柔软的保护屏障，以吸收碰撞中的冲击力，减轻乘坐汽车的人员受伤的概率。
使用安全气囊的方法相对简单。在乘坐汽车时，乘客应首先确保自己系好安全带，因为安全气囊并不能完全取代安全带的作用。当车辆发生碰撞时，安全带将会为乘客提供紧密的约束，以减少碰撞中的冲击力。如果发生碰撞，气囊会在极短的时间内充气并弹出，这时乘客应尽量保持身体放松，尽量避免与气囊的碰撞。
值得注意的是，安全气囊的使用有一定的限制。首先，儿童和婴儿由于身高和体重的原因，不能使用安全气囊。他们应该乘坐特制的儿童安全座椅，并将座椅安装在后排座位上。其次，驾驶者和乘客应坐直，保持脊椎的正常曲度。这样能最大限度地减少碰撞时对身体的第 2 页 共 5 页 冲击。另外，驾驶者和乘客应坐在自动调整椅背倾斜度的位置上，保持良好的视野和舒适的姿势。
在使用安全气囊时，乘客还需要注意一些安全事项。首先，乘客不应将脚放在安全气囊的位置上，以免发生碰撞时对脚部造成伤害。其次，乘客也不应将任何物体放在安全气囊上，以免妨碍气囊的充气和弹出。最后，乘客还应避免将身体过于靠近安全气囊，以减少碰撞时对面部和胸部的冲击。
安全气囊系统的功用组成
安全气囊系统的功用组成
安全气囊系统是汽车被动安全装备的重要组成部分，它可以在车辆发生碰撞时，通过迅速充气将乘客和驾驶员保护起来，减轻碰撞对他们的伤害。那么，安全气囊系统的功用和组成是什么呢下面就来详细解释。
一、安全气囊系统的功用：
1.减轻撞击力：安全气囊系统可以在车辆受到碰撞时，通过迅速充气将乘客和驾驶员的身体保护起来，减轻碰撞对他们的影响，避免更大的伤害。
2.减少碰撞后的二次伤害：安全气囊系统可以在车辆撞击后，迅速缓解乘客和驾驶员的撞击力，避免车内物品对他们造成更多的伤害。
3.增加驾驶员和乘客的安全感：安全气囊系统可以为驾驶员和乘客提供更多的安全保障，减轻他们在驾驶和乘坐汽车过程中的安全压力。
二、安全气囊系统的组成：
1.传感器：安全气囊系统中的传感器可以感知车辆的碰撞程度，根据车速、方向等参数来判断碰撞的严重程度，从而触发气囊系统的启动。
2.控制器：安全气囊系统的控制器是整个系统的核心部件，它可以对传感器感知到的信号进行处理，并决定何时启动气囊系统。
3.气囊：安全气囊系统中的气囊是起到保护乘客和驾驶员的作用，当传感器感知到车辆撞击时，控制器会向气囊发送信号，然后气囊便会迅速充气，起到保护人员的作用。
4.气囊模块：安全气囊系统中的气囊模块是整个系统的集成组件，它包括传感器、控制器和气囊等部件，对整个系统进行集成、管理和控制。
总之，安全气囊系统是汽车被动安全装备中的重要组成部分，它可以在车辆发生碰撞时，迅速充气将乘客和驾驶员保护起来，减轻碰撞对他们的伤害。所以，在购买汽车时，我们要注意汽车是否配置了安全气囊系统，以提高我们的行车安全和乘车舒适性。
安全气囊的结构组成
安全气囊的结构组成
安全气囊是现代汽车的重要安全设备之一，它的结构组成主要包括气囊模块、气体发生器、传感器和控制单元等部分。
一、气囊模块
安全气囊的核心部分就是气囊模块。它通常由两层防护袋组成，内层是用于装填气体的气囊，外层则是保护内层气囊的强化材料。在发生碰撞或急剧减速时，气囊模块会迅速充气并展开，以保护乘车人员免受撞击伤害。
二、气体发生器
气体发生器是安全气囊的重要组成部分，它负责提供气囊展开所需的气体。通常使用火药或化学爆炸物作为气体发生器的驱动力，当发生碰撞时，控制单元会向气体发生器发送信号，引爆火药或化学爆炸物，产生大量气体迅速充满气囊，使其展开。
三、传感器
传感器是安全气囊的重要控制元件，它负责感知车辆碰撞的冲击力度和方向。常见的传感器包括加速度传感器、车速传感器和碰撞传感器等，它们会将收集到的数据传输给控制单元，以便判断是否需要触发气囊展开。
四、控制单元
控制单元是安全气囊系统的核心，它负责接收传感器传来的数据，并根据事先设定的触发条件判断是否需要展开气囊。如果控制单元判断碰撞力度和方向达到触发条件，就会发送信号给气体发生器，引爆火药或化学爆炸物，使气囊迅速展开。同时，控制单元还会通过警示灯等方式通知驾驶员安全气囊已经触发。
安全气囊的结构组成使其能够在发生碰撞时迅速展开，减少乘车人员受到的冲击力，从而保护乘车人员免受撞击伤害。然而，安全气囊并不是万能的，它只能在特定条件下起到作用，因此在日常驾驶中，我们还是应该注意遵守交通规则，保持安全驾驶，以最大程度地减少发生事故的可能性。
安全气囊的结构组成主要包括气囊模块、气体发生器、传感器和控制单元等部分。这些部件相互配合，共同构成了安全气囊系统，为乘车人员提供了重要的保护。同时，我们也应该明确安全气囊的使用条件和局限性，以保证驾驶安全。
浅谈汽车安全气囊的结构原理与检修
浅谈汽车平安气囊的构造原理与检修
浅谈汽车平安气囊的构造原理与检修
汽车平安气囊是汽车被动平安中一项技术含量很高的产品，简称SRS，是辅助平安系统，它通常是作为平安带的辅助平安装置出现平安带与平安气囊是配套使用，没有平安带，平安气囊的平安效果将要大打折扣。据调查统计，单独使用平安气囊可使事故死亡率降低16%左右，而当平安气囊与平安带配合使用时可使事故死亡率降低45%左右。由此可见，只有两者相互配合才能最大可能的降低事故的死亡率。平安气囊的保护原理是当汽车遭受一定碰撞力量以后，气囊系统就会引发某种类似小剂量炸药爆炸的化学反响，隐藏在车内的平安气囊就在瞬间充气弹出，在乘员的身体与车内设备碰撞之前起到铺垫作用，减轻身体所受冲击力，从而到达减轻乘员伤害的效果。
现代汽车平安气囊系统由碰撞传感器、缓冲气囊、气体发生器及控制单元(电脑)等组成。汽车行驶过程中，传感器系统不断向控制单元发送速度变化(或加速度)信息，由控制单元(中央控制器)对这些信息加以分析判断，如果所测的加速度、速度变化量或其它指标超过预定值(即真正发生了碰撞)，那么控制单元向气体发生器发出点火命令或传感器直接控制点火，点火后发生爆炸反响，产生N2气体或将储气罐中压缩氢气释放出来充满碰撞气袋。乘员与气袋接触时，通过气袋上排气孔的阻尼吸收碰撞能量，到达保护乘员的目的。
根据安装的位置及保护对象不同，主要分为：对驾驶员进展保护的驾驶员气囊，装在方向盘内，防止驾驶员与转向盘、仪表板及前挡风玻璃发生碰撞;对前排乘员进展保护的乘员气囊，装在仪表板内，防止乘员与仪表板、前挡风玻璃发生碰撞;对车内乘员的头部进展保护的头部气囊，在车辆发生翻转或侧撞时，对乘员的头部加以保护;对车内乘员靠车门一面进展保护的侧气囊，在车辆发生翻转或侧时，对乘员的侧部加以保护，一般装在座椅靠背的侧面，对后排乘员进展保护的气囊，一般安装在前排座椅的.靠背上后部或头枕内部，防止乘员与前排座椅发生碰撞。由于后排乘员受到的伤害程度较轻，后三种平安气囊一般只在高级轿车上使用。
摩托车安全气囊系统的结构与工作原理(2)
技术讲座Ｔｅｃｈｎｉｃａｌ Ｌｅｃｔｕｒｅ 摩托车安全气囊系统的结构与工作原理（２） 吴正权 顾 新 （南昌航空工业学院） （上接２００６年第２期） ２关键技术 ａ１碰撞传感器的安装位置 要确定碰撞传感器的安装位置，首先必须进行 深入的调查研究，即对以往发生的错综复杂的各种 摩托车事故进行全面统计和综合分析，从中找出最 严重、最普遍的交通事故种类。为此本田公司从１９９０ 年开始，投入大量的人力物力，动用各种手段分别 对日本、美国和欧洲各国的各类摩托车交通事故进 行全面统计和综合分析。图１３（ａ）为各类摩托车事故 统计图，图１３（ｂ）为各种事故发生的原因综合分析图。 本田公司最后得出的结论为：正面撞击是摩托车交 通事故中最严重、最常见的撞击种类，因此，将碰 撞传感器安装在摩托车前叉左右两侧是最为直接、 最为有效的安装方式。
（ｂ） ｏ Ｏｏ Ｏ ｏ Ｏ 圈正囫侧面撞击 口非撞击 ■撞击障碍物 ■撞击其它车辆 口其它原因 图１ ３各类交通事故综台分析统计 ｂ１气囊的安装位置、形状及大小 摩托车与汽车不同，骑乘者完全暴露在外，交通 事故中极易受到伤害。另外，骑乘者和乘员所处的 环境完全不同，汽车备有安全带，而且世界各国早 已将其作为法规要求强制安装，突发意外事故中骑 乘者和乘员牢牢地固定在座位上，身体移动距离不 大，不会撞到车厢内部设施，更不会飞出车外受到 严重伤害；而摩托车骑乘者不可能固定在车上，一 旦发生意外撞击事故，巨大的惯性力导致骑乘者骤 然猛烈前冲，甚至于飞出车外，严重威胁骑乘者生 ５８摩托车技术２００６．０３ 命安全，因此首先必须解决发生碰撞时决不能让骑 乘者飞出去。其次必须准确地了解在各种意外交通 事故中，骑乘者身体各部位的受伤害程度，亦即身 体各部位受撞击力的大小，才能确定骑乘者的重点 保护部位，设计出满足实际要求的气囊形状及大小。 根据正面撞击是摩托车事故中最严重、最常见 的撞击种类，将气囊安装在骑乘者的正前方，亦即 油箱前端是最为合适的。要确定气囊的形状和大小， 必须进行各种基础研究，收集各种有关技术数据资 料，进行各种碰撞试验，在掌握大量的第一手资料 的基础上，才能不断完善设计方案，实施最佳保护。 为此，本田公司从１９９０年开始，经历了１５年的 研究开发过程。首先，通过多种手段收集和分析了 与多种撞击形态及摩托车特有动作的相关数据及关 键技术，然后开始进行摩托车安全气囊的大小、形 状，固定方法以及充气泵的大小、能量吸收特性曲 线和多种计算机模拟技术软件等基础研究。１ ９９７年 首次将最初设计的摩托车安全气囊系统ＭＳＲＳ安装 在本田金翼ＧＬ１５００巡航摩托车上，开始第１阶段的 撞击试验（见图１４），随后又在Ｓｉｌｖｅｒ Ｗｉｎｇ（银翼）６００ 踏板车上进行测试。通过各种撞击试验，系统研究 了不同类型气囊的吸能效果，并应用有限元三维分 析软件进行计算机模拟技术的开发研究。由于摩托 车突发碰撞事故时的情况错综复杂，安全气囊和骑 乘者在各种不同 类型的撞击过程 中，骑乘者与气 囊的相互关系不 同，数据千差万 别，要准确评估 安全气囊的效能 高低并非易事。

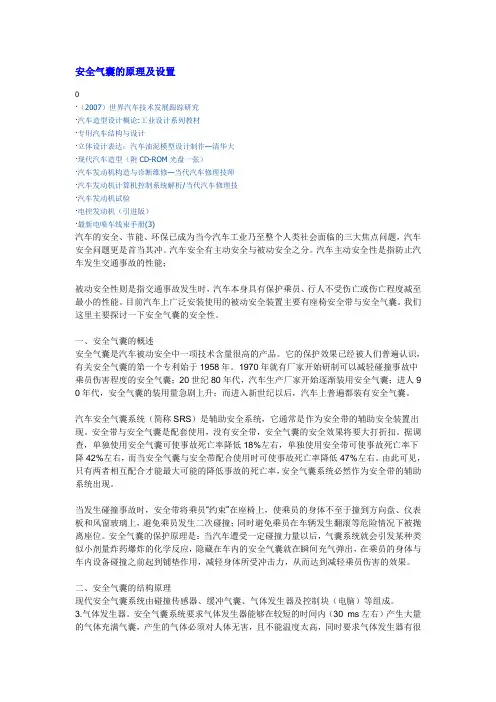

安全气囊的原理及设置
安全气囊的原理及设置
0
·（2007）世界汽车技术发展跟踪研究
·汽车造型设计概论:工业设计系列教材
·专用汽车结构与设计
·立体设计表达：汽车油泥模型设计制作—清华大
·现代汽车造型（附CD-ROM光盘一张）
·汽车发动机构造与诊断维修—当代汽车修理技师
·汽车发动机计算机控制系统解析/当代汽车修理技
·汽车发动机试验
·电控发动机（引进版）
·最新电喷车线束手册(3)
汽车的安全、节能、环保已成为当今汽车工业乃至整个人类社会面临的三大焦点问题，汽车安全问题更是首当其冲。汽车安全有主动安全与被动安全之分。汽车主动安全性是指防止汽车发生交通事故的性能；
被动安全性则是指交通事故发生时，汽车本身具有保护乘员、行人不受伤亡或伤亡程度减至最小的性能。目前汽车上广泛安装使用的被动安全装置主要有座椅安全带与安全气囊。我们这里主要探讨一下安全气囊的安全性。
一、安全气囊的概述
安全气囊是汽车被动安全中一项技术含量很高的产品。它的保护效果已经被人们普遍认识，有关安全气囊的第一个专利始于1958年。1970年就有厂家开始研制可以减轻碰撞事故中乘员伤害程度的安全气囊；20世纪80年代，汽车生产厂家开始逐渐装用安全气囊；进人90年代，安全气囊的装用量急剧上升；而进入新世纪以后，汽车上普遍都装有安全气囊。
汽车安全气囊系统（简称SRS）是辅助安全系统，它通常是作为安全带的辅助安全装置出现。安全带与安全气囊是配套使用，没有安全带，安全气囊的安全效果将要大打折扣。据调查，单独使用安全气囊可使事故死亡率降低18%左右，单独使用安全带可使事故死亡率下降42%左右，而当安全气囊与安全带配合使用时可使事故死亡率降低47%左右。由此可见，只有两者相互配合才能最大可能的降低事故的死亡率，安全气囊系统必然作为安全带的辅助系统出现。
当发生碰撞事故时，安全带将乘员“约束”在座椅上，使乘员的身体不至于撞到方向盘、仪表板和风窗玻璃上，避免乘员发生二次碰撞；同时避免乘员在车辆发生翻滚等危险情况下被抛离座位。安全气囊的保护原理是：当汽车遭受一定碰撞力量以后，气囊系统就会引发某种类似小剂量炸药爆炸的化学反应，隐藏在车内的安全气囊就在瞬间充气弹出，在乘员的身体与车内设备碰撞之前起到铺垫作用，减轻身体所受冲击力，从而达到减轻乘员伤害的效果。
摩托车安全气囊系统的结构与工作原理(下)
托车安全气囊系统的
给的臼昌 固四
二、摩托车安全气囊系统ＭＳ 的技术关键 １、碰撞传感器的安装位置 要确定碰撞传感器的安装位置， 首先必须进行深入地调查研究，亦即 对以往发生的错综复杂的各种摩托 车意外事故进行全面统计和综合分 口顾 新 吴正权（编译）
析，从中找出最严重、最普遍的意外 交通事故种类。为此本田公司从 １９９０年开始便投入大量的人力物 力，动用各种手段分别对日本、美国 和欧洲各国的各类摩托车交通事故 进行全面统计和综合分析。图１３上 图为各类摩托车意外事故统计，下图
图１３各类意外交通事故综合分析统计图 为各种意外 事故发生原 因的综合分 析 通过长达 年余的不 懈努力得出 的结论为：正 面撞击是摩 托车意外交 通事故中最
图１４在ＧＬ１５００上进行第一阶段的撞击试验 图１５模拟人体 （下）
严重、最常见的撞击种类，因此，将碰 撞传感器安装在摩托车前叉左右两 侧是最为直接、最为有效的安装方 式。 ２、气囊的安装位置、形状及大小 摩托车与汽车不同，骑手完全暴 露在外，意外交通事故中极易受到伤 害。更为重要的是二者的驾驶员和乘 员所处的环境完全不同，汽车备有安 全保护带，而且世界各国早已将其作 为法规要求强制安装，突发意外事故 时驾驶员和乘员被牢牢地固定在座 位上，身体移动距离不大，不会撞到 车厢内部设施，更不会飞出车外受到 严重伤害。而摩托车驾驶员和乘员不 可能固定在车上，一旦发生意外撞击 事故，巨大的惯性力必然会导致骑手 骤然猛烈前冲，甚至于人车分离，飞 出车外，严重威胁骑士生命安全。因 此必须首先解决发生碰撞时决不能 让骑手飞出去。其次必须准确地了解 在各种意外交通事故中．骑手身体各 部位的受伤害程度，亦即身体各部位 受撞击力的大小．才能确定骑手的重 点保护部位，设计出符合实际的气囊 形状及大小。 根据正面撞击是摩托车意外事 故中最严重、最常见的撞击种类，将 气囊安装在驾驶员的正前方，即油箱 前端是最为合适的。
汽车安全气囊系统结构原理经典课件
汽车安全气囊系统结构原理经典课件
一、安全气囊系统的结构
安全气囊系统的主要电子元器件有ECU、碰撞传感器（集中式系统安置于ECU内部，分散式系统安置在ECU外部）、警示装置、安全气囊组件、乘员位置传感装置及接头和线束等。
二、安全气囊系统典型ECU结构
对於单点碰撞传感器－集中式安全气囊ECU，采用了与放大和滤波电路相关联的电子加速度计（传感器），能稳定地保持对汽车加速度跟踪（即能按照汽车的加速度成比例地输出电压）。与单片微机相关联的装置包括：
电源供给装置，给所有的电路提供工作电压。属於这部分的两个重要电气装置包括电荷泵和能量贮备（又称备用电源，在碰撞过程中，一旦蓄电池连接松脱，仍能提供足够的贮电容量触发引爆管使安全气囊张开）。
电荷泵具有提升能量贮备电压，使其高於汽车工作电压的能力。当蓄电池、充电系统或发电机出现故障时，电荷泵能维持能量贮备装置的最低工作电压。另外，在提升能量贮备电压的同时，能检测引爆电路电阻偏高等类似的故障；供单片微机监控用的监视计时器；供警示灯控制和故障诊断用的接口电路；触发司机或乘客侧充气组件的引爆电路。引爆电路一般由ECU内部电路及ECU的外部元器件组成。外部元器件有：接头、电缆、滑环/盘簧（仅司机路才有）引爆管，对於分散式安全气囊系统还有电子机械碰撞传感器等。ECU监控的首要任务，是在碰撞过程中监测可能妨碍成功引爆安全气囊的所有故障；进一步的任务是监测使安全气囊发生致伤、甚至致死的不适时引爆；与ECU集成在一起的机－电安全传感器；选择输入电路。
“选择输入”是用来向安全气囊ECU提供乘客座位、司机和乘客安全带的状态信息，这些信息经ECU处理後，除了具有前面提到能改变安全气囊充气速率的功能外，还有安全抑制功能。对于乘客安全气囊，只有在乘客座位被占用、乘客安全带扣上以及安全气囊在较高阀值的情况下，才会引爆充气。将司机安全气囊与乘客安全气囊分开控制，可以减少安全气囊不必要的张开；方便接入外部诊断设备，帮助维修的串行数据线路。
安全气囊系统简介
安全气囊系统简介
安全气囊系统简介
⒈ 概述
安全气囊系统是现代汽车中一项重要的 pass。它通过检测车辆发生碰撞时的撞击力和方向，自动触发和充气来保护车辆乘员免受撞击带来的伤害。本文介绍了安全气囊系统的工作原理、各个部件以及使用注意事项。
⒉ 工作原理
安全气囊系统基于电子传感器，当车辆发生撞击时，传感器会立即检测到撞击并向气囊控制模块发送信号。控制模块根据信号的强度和方向判断触发哪个气囊，并在数毫秒内触发气囊充气，以减轻乘员在撞击中的伤害。
⒊ 主要部件
安全气囊系统由以下几个主要部件组成：
a) 撞击传感器：用于检测车辆撞击时的撞击力和方向。
b) 气囊控制模块：接收传感器信号并根据需要触发气囊充气。
c) 安全气囊：充气后提供乘员头部和身体的保护。 d) 安全带预紧器：在气囊充气前迅速拉紧安全带，以提供更好的保护。
e) 系统电源：供应系统所需的电能。
⒋ 注意事项
使用安全气囊系统时，需要注意以下几点：
a) 保持正确的坐姿：驾驶员和乘员应正确坐在座椅上，保持与安全气囊的距离。
b) 系好安全带：安全气囊系统是安全带的补充而非替代，因此仍然需要系好安全带。
c) 儿童安全座椅：在安装儿童安全座椅时，应遵循制造商的指导，并根据其要求关闭气囊。
d) 维护和检修：定期检查安全气囊系统的工作状态，注意更换维护周期到期的部件。
⒌ 附件
本文档涉及的附件详细如下：
a) 安全气囊系统示意图
b) 撞击传感器安装说明
c) 安全气囊系统维护日志表 ⒍ 法律名词及注释
在本文所涉及的内容中，包含以下法律名词及其注释：
a) 法律名词1：注释1
b) 法律名词2：注释2
c) 法律名词3：注释3
汽车安全气囊安全系统原理与维修
1 汽车安全气囊安全系统原理与维修
一、汽车安全气囊安全系统原理
汽车安全气囊安全系统是由安全气囊、气囊控制单元和传感器三部分组成的，主要作用是在车辆撞击时，保护乘员不受二次撞击伤害。
1.安全气囊
安全气囊是汽车安全系统中最重要的部分，其主要作用是在车辆发生碰撞时，迅速充气实现缓冲，减少乘员碰撞力。安全气囊一般由气囊套、气体发生剂和气囊衬板三部分组成，其中气体发生剂在撞击后迅速释放气体，使气囊在0.03秒内充气。
2.气囊控制单元
气囊控制单元是安全气囊安全系统的核心部分，其主要作用是接收车辆撞击信号，判断是否需要充气，如果需要，向气体发生剂发出充气信号。气囊控制单元一般位于车内中控台或车辆电路分箱中。
3.传感器
传感器是安全气囊安全系统的关键部分之一，负责检测车辆发生撞击的情况。传感器通常安装在车身前、侧和后方，通过感应车身的加速度和变形程度，判断撞击力量和方向，并将这些信息传输给气囊控制单元。
二、汽车安全气囊安全系统维修 2 1.安全气囊维修
安全气囊一般不需要定期保养，但在车辆发生碰撞后，需检查气囊是否正常充气。检查时，可以观察气囊表面是否有明显损伤，以及气囊是否正常充气完整展开。如果气囊出现损坏或充气不完整，需要更换气囊，气囊更换时需要将电池断开防止误操作。
2.控制单元维修
气囊控制单元一般不需要维修，但当控制单元出现故障导致气囊无法正常充气时，需更换控制单元。在更换控制单元时，需要选择原厂配件，严格按照更换流程操作，以保证安全气囊系统的正常运行。
3.传感器维修
传感器的检查和维护一般由汽车维修点完成，需要检查传感器是否正常灵敏，是否有积尘或损坏。如果传感器出现故障，需要更换传感器。
汽车安全气囊安全系统对于车辆的安全至关重要，需要定期检查和合理维护，以保证其正常运行。任何时候，如果安全气囊出现异常，建议尽快联系专业的汽车维修点进行维修和更换。
