钢板断裂原因分析

热轧钢板成型开裂原因

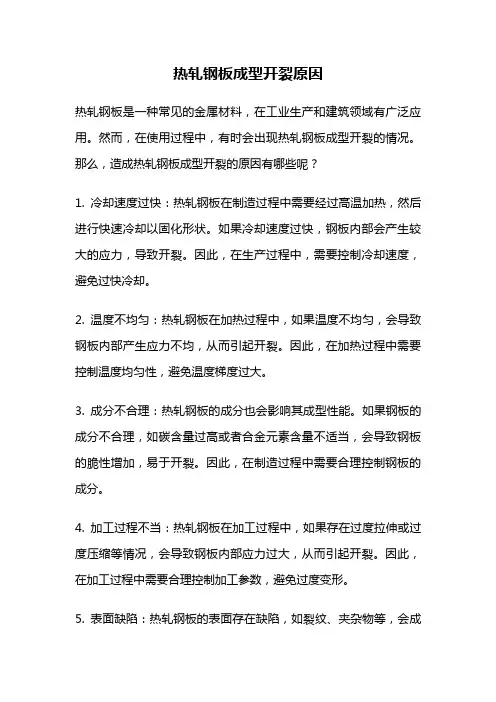

热轧钢板是一种常见的金属材料，在工业生产和建筑领域有广泛应用。然而，在使用过程中，有时会出现热轧钢板成型开裂的情况。那么，造成热轧钢板成型开裂的原因有哪些呢？

1. 冷却速度过快：热轧钢板在制造过程中需要经过高温加热，然后进行快速冷却以固化形状。如果冷却速度过快，钢板内部会产生较大的应力，导致开裂。因此，在生产过程中，需要控制冷却速度，避免过快冷却。

2. 温度不均匀：热轧钢板在加热过程中，如果温度不均匀，会导致钢板内部产生应力不均，从而引起开裂。因此，在加热过程中需要控制温度均匀性，避免温度梯度过大。

3. 成分不合理：热轧钢板的成分也会影响其成型性能。如果钢板的成分不合理，如碳含量过高或者合金元素含量不适当，会导致钢板的脆性增加，易于开裂。因此，在制造过程中需要合理控制钢板的成分。

4. 加工过程不当：热轧钢板在加工过程中，如果存在过度拉伸或过度压缩等情况，会导致钢板内部应力过大，从而引起开裂。因此，在加工过程中需要合理控制加工参数，避免过度变形。

5. 表面缺陷：热轧钢板的表面存在缺陷，如裂纹、夹杂物等，会成为开裂的起始点。这些缺陷会导致应力集中，从而引发钢板的开裂。因此，在生产过程中需要严格控制钢板的表面质量，避免缺陷存在。

6. 应力积累：热轧钢板在使用过程中，由于长时间的受力作用，会导致应力积累。当应力积累到一定程度时，就会引起钢板的开裂。因此，在使用过程中需要合理控制受力情况，避免应力积累。

为了避免热轧钢板的成型开裂问题，可以采取以下措施：

1. 优化生产工艺：在热轧钢板的制造过程中，需要优化加热和冷却工艺，控制温度和冷却速度，避免过快冷却和温度不均匀现象的发生。

2. 控制钢板成分：在钢板的制造过程中，需要合理控制钢板的成分，确保成分合理，避免过高的碳含量和不适当的合金元素含量。

3. 优化加工参数：在钢板的加工过程中，需要合理控制加工参数，避免过度变形和应力集中现象的发生，减少钢板的应力。

锁定钢板断裂原因分析及防治

・１２８・　中国现代药物应用２００８年ｌ２月第２卷第２４期Ｃｈｉｎ　Ｊ　Ｍｏｄ　Ｄｒｕｇ　Ａｐｐｌ，Ｄｅｃ　２００８，Ｖｏ１．２，Ｎｏ．２４　

锁定钢板断裂原因分析及防治　

刘鸿飞　

【关键词】锁定钢板；钢板断裂　

自ＡＯ组织设计推广使用锁定钢板以来，由于其早期固　定坚强有效，尤其对严重粉碎性骨折具备良好的固定效果，　使其在临床应用日趋广泛。本院自２００６年８月至２００８年８　

月共应用各类锁定钢板１２８例，其中６例术后出现钢板断　

裂，其发生比例较高，现总结分析如下。　

１临床资料　１．１一般资料患者６例，均为男性，年龄２７～６３岁，平均　４３．３岁；左侧４例，右侧２例；骨折类型：均为ｃ３型开放粉碎　

性骨折，软组织损伤ⅢＡ一ⅢＢ；骨折部位：股骨干２例，胫腓　

骨４例；钢板类型：均为国产钛合金ＬＣＰ锁定钢板；断裂时　间：均为出现在骨折术后４—５个月时；断裂部位：钢板中段　

骨折线处空置螺钉部位。　１．２钢板断裂原因　①一侧骨缺损：６例均为ｃ３型骨折，　

存在骨缺损。特别是钢板对侧的骨缺损的存在；②手术操作　

问题：早期２例断裂者ｘ线片显示除钢板两端各有３枚锁定　

螺钉外，中间部位还置人数枚普通加压螺钉，可能造成应力　

过于集中。另外６例患者均为开放性骨折急诊手术，未应用　微创穿皮内固定技术，可能造成骨折端血供的破坏，影响骨　

折愈合；③下地负重过早：其中４例下地完全负重时间在１～　３个月，２例在４个月。有１例股骨干骨折者术后３个月时　

出差途中在火车上蹲厕起身时发生了钢板断裂；④钢板质量　

问题：６例均发生于国产钢板。而本院同期在类似骨折类型　

及部位者还应用ＡＯ　Ｓｙｎｔｈｅｓ锁定ＬＣＰ钢板共３４例，未发生　１例断裂；⑤功能锻炼方法不恰当：为防止术后膝关节强直，　

通常医生嘱患者屈伸膝关节进行功能锻炼。患者主动锻炼　错误方法为：患者坐于床边，大腿中下段伸出床沿，主动屈伸　膝关节。已发生膝关节粘连的患者，医师被动屈伸膝关节的　

错误方法：患者仰卧位，医生一前臂垫于患者胭窝下方，另一　手强力屈伸患者小腿。　

锌锅用热轧钢板解理断裂行为分析

第一篇：锌锅用热轧钢板解理断裂行为分析

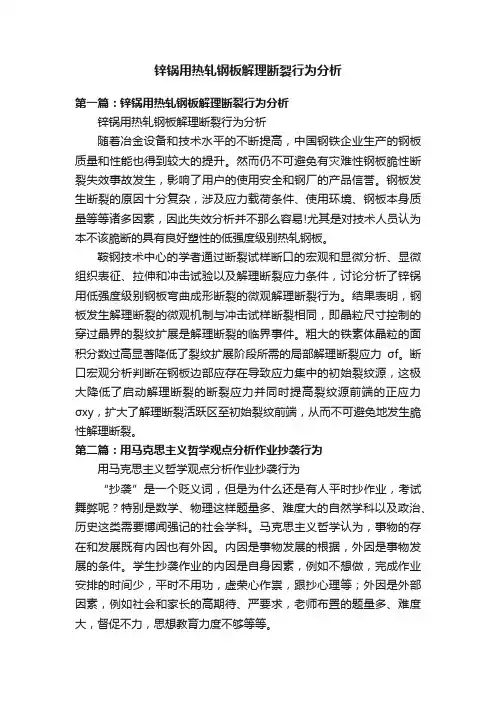

锌锅用热轧钢板解理断裂行为分析

随着冶金设备和技术水平的不断提高，中国钢铁企业生产的钢板质量和性能也得到较大的提升。然而仍不可避免有灾难性钢板脆性断裂失效事故发生，影响了用户的使用安全和钢厂的产品信誉。钢板发生断裂的原因十分复杂，涉及应力载荷条件、使用环境、钢板本身质量等等诸多因素，因此失效分析并不那么容易!尤其是对技术人员认为本不该脆断的具有良好塑性的低强度级别热轧钢板。

鞍钢技术中心的学者通过断裂试样断口的宏观和显微分析、显微组织表征、拉伸和冲击试验以及解理断裂应力条件，讨论分析了锌锅用低强度级别钢板弯曲成形断裂的微观解理断裂行为。结果表明，钢板发生解理断裂的微观机制与冲击试样断裂相同，即晶粒尺寸控制的穿过晶界的裂纹扩展是解理断裂的临界事件。粗大的铁素体晶粒的面积分数过高显著降低了裂纹扩展阶段所需的局部解理断裂应力σf。断口宏观分析判断在钢板边部应存在导致应力集中的初始裂纹源，这极大降低了启动解理断裂的断裂应力并同时提高裂纹源前端的正应力σxy，扩大了解理断裂活跃区至初始裂纹前端，从而不可避免地发生脆性解理断裂。

第二篇：用马克思主义哲学观点分析作业抄袭行为

用马克思主义哲学观点分析作业抄袭行为

“抄袭”是一个贬义词，但是为什么还是有人平时抄作业，考试舞弊呢？特别是数学、物理这样题量多、难度大的自然学科以及政治、历史这类需要博闻强记的社会学科。马克思主义哲学认为，事物的存在和发展既有内因也有外因。内因是事物发展的根据，外因是事物发展的条件。学生抄袭作业的内因是自身因素，例如不想做，完成作业安排的时间少，平时不用功，虚荣心作祟，跟抄心理等；外因是外部因素，例如社会和家长的高期待、严要求，老师布置的题量多、难度大，督促不力，思想教育力度不够等等。平时抄作业到考试作弊，从量变到质变的角度看，是自然而且会必然的。马克思主义哲学认为，一切事物的变化发展，都会从量变到质变。量变是质变的前提和必要准备。量变达到一定程度时，必然引起质变，质变是量变的必然结果。而质变是旧质向新质转化的决定环节，是新旧交替的交结点，如同事物发展链条中的钮结一样，既是前阶段量变的结果，又是新阶段量变的开始。因此，当多次抄袭作业已经成为了一种个人习惯，一种不好的班风、校风时候，就必然会导致个人丧失独立思考问题的能力，缺乏自立、自信，形成依赖思想，产生懒惰、消极态度且道德沦丧，还可能因个体行为而影响班级、校园以及社会环境缺乏诚信，甚至影响我们的子孙后代，危及民族的生存与发展。

Q235B钢板冷弯开裂原因分析及预防措施

摘要：2011年初，临钢生产的12～40 mm厚钢板在冷弯时发生开裂现象。在开裂部位取样分析发现钢板开裂主要原因是钢中存在带状偏析和硫化物、硅酸盐夹杂过多阻断了钢基体的连续性，导致受力断裂。通过采取适当措施可以减少夹杂物的产生。

2011年1~3月份，山西新临钢钢铁有限公司(全文临钢)生产的产品共发生26起质量异议，其中因Q235B冷弯加工裂纹开裂11起，占42.3%。裂纹开裂见图1。

1 Q235B钢板检验结果

1.1钢板氧、氮、磷、硫含量情况（见表1）

从分析结果来看，钢板氧含量较高。

1.2 Q235B质量异议取样分析结果（见表2）

从成分对比情况看,两次分析结果存在一定差异，但偏差不大，在同一钢种成分范围内。出现偏差与取样位置、成分出现偏析等原因有关。经市场调研，临钢Q235B成分与国内其他19家钢厂（质量证明书）的差别，碳质量分数：临钢平均为0.17%，其他厂在0.15%以上（平均为0.16％），临钢基本持平；硅质量分数：临钢平均为0.18%，其他厂家平均为0.22%，临钢略低；锰质量分数：临钢平均为0.44%，其他厂家平均为0.61%，临钢明显偏低；磷质量分数：临钢平均为0.025%，其他厂家磷质量分数平均为0.018%，临钢高；硫质量分数：临钢平均为0.027%，其他厂家平均为0.013%，临钢高。

1.3 夹杂物检验情况（见表3）

从所取试样的整体检验情况分析，试样都存在较严重的硫化物分布。在距离表皮1~2 mm处，硫化物夹杂很少，距离表面约6~7 mm处，硫化物夹杂开始增多，到中心处最为严重。

1.4金相分析结果从金相分析结果和夹杂物的评级上看，试样硫含量偏高；硅酸盐夹杂物含量较高，尺寸较大，但晶粒度与正常试样区别不明显，夹杂物沿轧制方向与铁素体和珠光体呈带状分布（见图2）。

1.5电镜分析结果

有的试样断口表面有黄色氧化铁，微观断口以脆性断裂为主；试样宏观断口上有夹杂存在，微观断口形貌为韧性断裂；有的钢板断面上有空洞缺陷，应该为钢板中存在疏松或中间裂纹。

堆焊导致钢板开裂原因

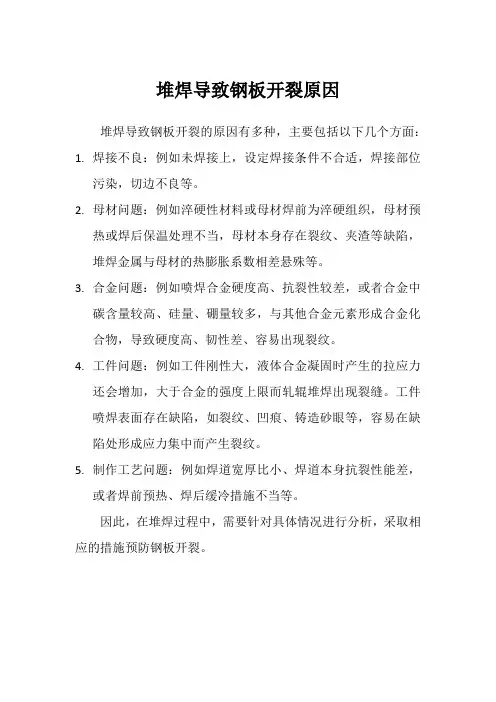

堆焊导致钢板开裂的原因有多种，主要包括以下几个方面：

1. 焊接不良：例如未焊接上，设定焊接条件不合适，焊接部位污染，切边不良等。

2. 母材问题：例如淬硬性材料或母材焊前为淬硬组织，母材预热或焊后保温处理不当，母材本身存在裂纹、夹渣等缺陷，堆焊金属与母材的热膨胀系数相差悬殊等。

3. 合金问题：例如喷焊合金硬度高、抗裂性较差，或者合金中碳含量较高、硅量、硼量较多，与其他合金元素形成合金化合物，导致硬度高、韧性差、容易出现裂纹。

4. 工件问题：例如工件刚性大，液体合金凝固时产生的拉应力还会增加，大于合金的强度上限而轧辊堆焊出现裂缝。工件喷焊表面存在缺陷，如裂纹、凹痕、铸造砂眼等，容易在缺陷处形成应力集中而产生裂纹。

5. 制作工艺问题：例如焊道宽厚比小、焊道本身抗裂性能差，或者焊前预热、焊后缓冷措施不当等。

因此，在堆焊过程中，需要针对具体情况进行分析，采取相应的措施预防钢板开裂。

钢板断裂处理案例

- 1 - 钢板断裂处理案例

在生产加工过程中，钢板的断裂是一种常见的问题。以下是一个钢板断裂处理的案例。

某公司生产一批2mm厚的钢板，其中一部分钢板在折弯过程中发生断裂。经过检查，发现这些断裂的钢板存在以下问题：

1. 钢板的硬度不均匀。在钢板的不同区域，硬度存在明显的差异。

2. 钢板的厚度不均匀。在钢板的不同区域，厚度存在明显的差异。

3. 折弯角度过大。钢板在折弯过程中受到过大的应力，导致断裂。

为了解决这些问题，公司采取了以下措施：

1. 对钢板进行淬火处理，提高钢板的硬度均匀性。

2. 对钢板进行矫直处理，提高钢板的厚度均匀性。

3. 重新设计工艺方案，减小折弯角度，降低钢板的应力。

经过这些措施的实施，钢板断裂的问题得以解决，生产效率得到了明显的提高。

钢材折弯开裂的影响因素及改进措施

钢材折弯时裂开这事儿，挺让人头疼的，不过咱们找到几个捣蛋鬼，再想几个治它们的招儿：

钢材本身太倔：有的钢材天生就硬邦邦的，不爱弯，一弯就裂。解决嘛，就换个性格好点的钢材，或者给它来个热处理“按摩”，让它柔软些。

加工手法太粗暴：

折弯角度太急：就像给人突然来个急转弯，肯定不舒服，钢材也一样，得慢慢来，把折弯的弧度弄宽点。

边缘有毛刺，或者硬邦邦的一层：得用砂纸磨磨，把那些硬刺和硬壳去掉，这样它就不那么脆弱了。

钢材里面的“脏东西”：

硫、磷多了：这俩家伙多了，钢材就容易变脆。得从源头控制，不让它们混进来太多。

夹杂的杂质：这些就像埋在钢材里的定时炸弹，得在炼钢时就把它们清理干净。

加工时的火候：

热处理没做好：就像做饭火候不对，钢材也会出问题。得控制好冷却的速度，别急也别拖。

设计和操作上的讲究：

设计时多动动脑筋：提前规划好哪里弯，怎么弯，让钢材的潜力发挥出来。

操作时有技巧：先弯后剪，或者在容易裂的地方预先打个小洞减减压，都是好办法。

综上所述，要想让钢材听话，不折不裂，咱们得从钢材本身、加工方法、材料纯净度、热处理工艺，到设计和操作技巧，全方位照顾到。这样，钢材就能乖乖弯成你想要的样子啦！

钢板折弯开裂原因

一、材料因素。

1.材料的质量问题：钢板的质量问题是导致钢板折弯开裂的重要因素。如果材料中存在杂质、夹杂、气孔等缺陷，那么这些缺陷在弯曲过程中就会因为应力超过材料的强度而出现开裂。

2.材料的选择不当：钢板的种类和厚度应该根据具体的使用要求进行选择，如果选择不当，如选择过薄或过软的钢板，在折弯过程中容易产生开裂。

3.材料的加工质量：加工质量差的钢板，表面粗糙度高，容易导致作用于钢板上的应力集中，从而导致开裂。

二、工艺因素。

1.压边速度过快或过慢：压边速度过快会导致过多的变形次数和应力集中，过低的速度会导致压边时间过长，对材料产生过度的应力，两者都可能造成开裂。

2.压边角度不合适：当压边角度大于或等于材料的弯折极限时，就容易出现钢板开裂的情况。因此，在钢板折弯过程中，需要根据材料的弯折极限来选择合适的角度。

3.压边位置不当：过度的均布荷载会导致材料存在过大的应变，造成张应力和压应力不均衡，最终导致钢板开裂。

三、环境因素。 1.温度和湿度：在高温高湿的环境下，钢板的表面可能会形成氧化皮和锈蚀，这些都会对压边产生不良影响，尤其是对于结构件的使用，开裂现象更为明显。

2.弯曲强度过度：如果弯曲力度过度，会导致钢板的应力不均衡，造成不同位置产生的应力不同，最终导致钢板出现开裂现象。

总之，钢板折弯开裂的原因是多方面的，需要我们在生产过程中特别注意。首先，需要选用质量好的合适材料，其次，加工工艺技术要过硬，不得有瑕疵和误差，同时调整环境温度、湿度等条件也会对钢板的开裂性能产生影响，需注意。

特厚钢板的断裂研究与失效分析

随着工业化进程的不断推进，特厚钢板在各个领域中的应用越发广泛。从建筑工程到桥梁制造，再到造船业，特厚钢板的使用越来越普及。然而，特厚钢板在长时间的使用过程中，由于各种因素的影响，会出现疲劳、断裂等失效现象，给工程的安全稳定带来一定的隐患，因此对特厚钢板的断裂研究和失效分析具有重要意义。

1. 特厚钢板的断裂机理

特厚钢板断裂的机理主要包括疲劳断裂、脆性断裂和延性断裂三种。其中，疲劳断裂是由于循环荷载或应力引起的循环变形，在一定循环次数下导致材料的疲劳寿命到达而导致的破坏。脆性断裂主要是指材料在无明显塑性变形前突然发生的断裂，其断裂韧性较低。而延性断裂则是材料在引起应力超过其屈服极限时，出现明显的塑性变形后断裂。

2. 特厚钢板的失效分析

为了深入研究特厚钢板的失效机理，需要进行系统的失效分析。首先，进行材料的力学性质测试，获取材料的强度、韧性、断裂韧性等参数。然后，通过实验和数值模拟方法，对特厚钢板在不同载荷条件下的应力分布和变形情况进行分析。在实验中，可以采用静力试验和疲劳试验来模拟实际工程中的载荷情况，观察特厚钢板在不同载荷下的破坏行为。同时，还可以利用数值模拟方法，比如有限元分析等，对特厚钢板的应力和变形进行模拟计算，以揭示其断裂机理。

3. 特厚钢板断裂研究方法

针对特厚钢板的断裂研究，可以采用多种研究方法。首先，可以采用金相显微镜观察特厚钢板断裂的形貌，通过显微结构的观察和分析，了解断裂的类型和机理。其次，可以进行金属logP-logD断裂韧性试验，获得材料的断裂韧性参数。此外，也可以利用红外热成像技术、声发射检测和超声波检测等非破坏性测试方法来评估特厚钢板的完整性和疲劳裂纹的发展情况。这些方法的综合运用，可以提供更全面的特厚钢板断裂信息，为失效机理的研究提供依据。

4. 特厚钢板失效分析案例

以一座大型桥梁的特厚钢板失效为例，假设桥梁运行了多年后发生断裂。首先，通过现场勘察和材料测试，确定特厚钢板的材料参数和使用情况。然后，进行断裂机理的分析，可能由于长期荷载作用下特厚钢板产生微裂纹，并在循环荷载作用下迅速扩展，最终导致断裂。接下来，可以进行断裂韧性试验，并采用金相显微镜和扫描电镜观察断裂断面，以进一步分析断裂的类型和原因。此外，还可以利用超声波检测等技术，检测特厚钢板的裂纹扩展情况，为断裂失效的机理提供科学依据。

史上最全钢材断裂的基本分析

用于各行业的钢材品种达数千种之多。每种钢材都因不同的性能、化学成分或合金种类和含量而具有不同的商品名称。虽然断裂韧性值大大方便了每种钢的选择，然而这些参数很难适用于所有钢材。主要原因有：第一，因为在钢的冶炼时需加入一定数量的某种或多种合金元素，成材后再经简单热处理便可获得不同的显微组织，从而改变了钢的原有性能；第二，因为炼钢和浇注过程中产生的缺陷，特别是集中缺陷（如气孔、夹杂等）在轧制时极其敏感，并且在同一化学成分钢的不同炉次之间，甚至在同一钢坯的不同部位发生不同的改变，从而影响钢材的质量。由于钢材韧性主要取决于显微结构和缺陷的分散（严防集中缺陷）度，而不是化学成分。所以，经热处理后韧性会发生很大变化。要深入探究钢材性能及其断裂原因，还需掌握物理冶金学和显微组织与钢材韧性的关系。

1.铁素体-珠光体钢断裂

铁素体-珠光体钢占钢总产量的绝大多数。它们通常是含碳量在0.05%～0.20%之间的铁-碳和为提高屈服强度及韧性而加入的其它少量合金元素的合金。

铁素体-珠光体的显微组织由BBC铁（铁素体）、0.01%C、可溶合金和Fe3C组成。在碳含量很低的碳钢中，渗碳体颗粒（碳化物）停留在铁素体晶粒边界和晶粒之中。但当碳含量高于0.02%时，绝大多数的Fe3C形成具有某些铁素体的片状结构，而称为珠光体，同时趋向于作为“晶粒”和球结（晶界析出物）分散在铁素体基体中。含碳量在0.10%～0.20%的低碳钢显微组织中，珠光体含量占10%～25%。

尽管珠光体颗粒很坚硬，但却能非常广泛地分散在铁素体基体上，并且围绕铁素体轻松地变形。通常，铁素体的晶粒尺寸会随着珠光体含量的增加而减小。因为珠光体球结的形成和转化会妨碍铁素体晶粒长大。因此，珠光体会通过升高d-1/2（d为晶粒平均直径）而间接升高拉伸屈服应力δy。

从断裂分析的观点看，在低碳钢中有两种含碳量范围的钢，其性能令人关注。一是，含碳量在0.03%以下，碳以珠光体球结的形式存在，对钢的韧性影响较小；二是，含碳量较高时，以球光体形式直接影响韧性和夏比曲线。
