三塔精馏技术在甲醇生产中的应用
三塔精馏技术在甲醇生产中的应用
摘要 本文介绍了甲醇生产中三塔精馏生产工艺，及其运行效果，以期对甲醇生产中的节能降耗提供参考。
关键词 甲醇；三塔精馏；节能降耗；效果
中图分类号u46 文献标识码a 文章编号 1674-6708（2011）43-0173-02
1 概述
濮阳龙宇化工有限责任公司（原濮阳市甲醇厂），年产20万t甲醇装置精馏工序采用三塔精馏技术，在生产运行中表现出操作调整快捷、物料消耗低、产品质量好、系统运行稳、环保效益良好等优点，现就其先进技术应用及节能降耗予以分析总结。
2 工艺流程
2.1工艺原理
所谓精馏，是指运用多次部分汽化和部分冷凝的方法将沸点不同的混合物分开的物理加工手段。本装置采用三塔精馏，分别为预精馏塔、加压精馏塔和常压精馏塔。在预塔顶除掉二甲醚等组份及粗醇中的co2等不凝性气体；在加压塔和常压塔中除去水及高沸点杂质，塔顶得到精甲醇，在塔中下部抽出杂醇油。
2.2工艺流程简述
粗甲醇来自甲醇合成工段闪蒸槽或粗甲醇泵，加碱后送至粗甲醇预热器（c0401）管程，被低压蒸汽加热至62℃~65℃。进预精馏
塔（预精馏塔为填料塔）。控制塔底温度85℃~88℃（塔底由热虹吸式再沸器循环加热），热源为0.45mpa蒸汽，塔底液位为50%,塔顶温度为73℃，塔顶压力为0.145mpa，塔顶气经过预塔冷凝器（c0403）冷却，进入预塔回流槽（f0401），其中不凝气co2等及二甲醚等轻组分从（c0403、f0401）排出进入膨胀器冷却器，部分甲醇回流到（f0401），其余高点放空。预塔回流槽中的冷凝液由回流泵（j0401a，b）抽出送至塔顶打全回流，由回流量控制回流槽液位。
脱去轻组分后，温度约为83℃的粗甲醇自预塔底经加压塔进料泵（j0402a、b）抽出，直接进入加压塔（e0402）第6块塔板。控制塔底温度为130℃左右，压力为0.724 mpa，塔底由加压塔再沸器（c0405a/b）加热，热源为0.45mpa低压蒸汽。塔底液位为50%。主塔顶压力为0.674mpa，温度为121℃，塔顶甲醇蒸汽进入冷凝器（c0406a，b）壳程（也是常压塔再沸器），冷凝液入加压塔回流槽（f0402），少量不凝气从回流槽顶部排出高点放空。冷凝器的甲醇一部分经加压塔精甲醇冷却器冷却后采出，去精甲醇计量槽。大部分进入加压塔回流冷却器冷却后由加压塔回流泵（j0403a、b）抽出打回流，由回流量及采出量控制回流槽液位，加压塔回流槽液位为40%。
加压塔塔底液有一部分送至常压塔（e0403）,直接进入常压塔第26块塔板（22、30、34层塔板各有一个备用进料口）。常压塔塔底温度控制在111℃，塔底由再沸器（c0406a，b）加热，热源为加
压塔顶出来的甲醇蒸汽。塔底液位控制在50%，压力为0.153 mpa。从常压塔的甲醇蒸汽进入常压塔冷却器（c0410），甲醇在此冷凝下来并被冷却到约50℃进入常压塔回流槽.由常压塔回流泵（j0404a，b、c）加压，先经常压塔产品冷却器（c0408a、b）,将甲醇冷却至40℃，然后将其中的部分甲醇回流至常压塔（e0403）,另一部分作为产品采出进入成品库精甲醇计量槽。常压塔回流槽液位控制在40%，液位高低由回流量及精甲醇产品采出量控制。为保证塔顶甲醇质量，在常压塔下部第11、13、15、17、19块塔板上分别设有杂醇油采出口，操作时结合生产情况，将杂醇采出送入杂醇油储罐，根据分析情况再回收利用。塔底控制110℃排出残液至污水处理。
3 精馏塔选用高效新型填料、新型气液分布器内件
本精馏装置，选用高效填料、新型气液分布器内件等设备，减少甲醇在精馏中的损耗，提高热利用率，先进、高效、节能、环保。
3.1高效波纹规整填料介绍
精馏塔内选用的高效新型填料为甲醇精馏专用不锈钢丝网波纹规整填料，经特殊工艺处理和加工。特点：1）压降小、气液相通量大。该不锈钢丝网填料空隙率大，压降小，通量大，而且进行了特殊的加强处理，有足够的强度。在安装时，不易使填料表面变形而使流道变化，绐终可保持流道规则，持液量小，阻力小，安装检修方便；2）传热、传质效率高，液相分布均匀，该不锈钢丝网填料，单位体积具有较大比表面积，增加了气液两相的接触传热、传
质基础，传质传热效率高。因其理论塔板数远高于相同高度的板式塔，使塔的有效传质、传热面积增大，塔高可相对降彽1/3左右。由于这种填料的表面安排合理，避免填料表面出现干区，同时有利于气液两相在填料层中的均匀流动并能促进气、液两相的表面更新，从而使填料表面真正用于传质的有效面积增大，总体平均的传质系数和推动力增高；3）该不锈钢填料经过特殊溶剂处理，其表面对于液相的润湿性好，容易使液体分布均匀；在设计时丝网网片上的流道与轴线有一定倾角，相邻两网片上的流道倾角方向相反，而上下两层填料紧密贴合，并相互交错垂直安装，促使液体经过每一层后重新分布而趋于均匀，强化了液体的均布能力，具有优良传质、传热能力。
3.2新型气液分布器技术应用
液体分布器是填料塔内最重要的构件，结合甲醇精馏生产特点，我公司对三精馏塔选用配套的新型气液分布器，结构合理，初始分布均匀，可达到最佳的分布效果。塔内进行较为合理的填料分段及液体收集再分布装置，避免了因填料超过一定高度，塔中普遍存在的液相壁流，容易引起填料段内气液不均匀分布，从而造成精馏效率大幅度下降的现象。
4 运行效果分析
在采用先进工艺技术的同时，我们还对加压塔、常压塔回流量，常压塔第51块塔板温度，预前粗甲醇醇含量及ph值，杂醇油采出
量控制等工艺指标作了硬性规定。通过上述措施，进一步提高了甲醇的收率，大幅降低了生产成本，产品优级品率达到了100%，装置节能降耗效果明显，增强了产品的市场竟争力。
4.1蒸汽消耗低
本装置充分利用自身热量的回收利用，压力塔塔顶气冷却器既是冷却压力塔塔顶气体的设备，同时又是常压塔的再沸器；因此蒸汽消耗低，冷却水用量显著减少。据相关数据显示，每吨精甲醇蒸汽消耗约为1.2t~0.95t，与板式塔工艺全部依靠外来低压蒸汽提供热能相比，吨甲醇消耗要低0.3t~0.4 t。
4.2 操作弹性大
精馏塔新型填料具有较大的比表面积，塔的有效传质、传热面积增大，空隙率大，系统阻力小，相对降低塔高等优点，有效提高气流速度，在实际生产中操作弹性大。
4.3 系统运行平稳，产品质量稳定
在日常生产过程中，我们有针对性地对部分工艺指标作出了规定，如两塔的回流量，常压塔第51块塔板温度、预前粗醇醇含量及ph值，杂醇油采出量控制等，通过加强对主要工艺指标的考核力度，保证了整个精馏工序的稳定运行，产品优级品率≥98%，一级品率先100%，过硬的产品质量为我公司产品树立了品牌，从而较好地提高了经济效益。
参考文献
[1]阴秀丽，常杰，等.生物质气化制甲醇的关键技术和可行性分析[j].煤炭转化，2004(3).
甲醇三塔精馏工艺节能探讨
甲醇三塔精馏工艺节能探讨
摘 要：介绍了甲醇三塔精馏工艺流程，对影响蒸汽消耗的关键操作指标进行分析，确定最佳操作指标，并对流程节能改造，最大限度的降低蒸汽消耗。
关键词：甲醇 三塔精馏 蒸汽节能 工艺改造
我厂甲醇精馏系统采用较为先进的三塔精馏工艺，经过近几年不断的操作优化及工艺改造,蒸汽消耗达到1000～1100kg/t，并且甲醇质量满足GB338-2004 工业用甲醇优等品指标。本文就甲醇精馏流生产过程中节能经验作一总结。
一、甲醇三塔精馏工艺流程介绍
粗甲醇经粗醇预热器预热后进入脱醚塔，脱醚塔下部的再沸器采用饱和蒸汽间接加热液体粗醇，塔顶气相由脱醚塔冷凝器冷凝，未被冷凝的气体进入排气冷凝器进一步冷凝。从脱醚塔冷凝器冷凝下来的液体进回流槽作为回流液回到脱醚塔，从排气冷凝器冷凝下来的低沸点液体去杂醇油贮槽。
脱醚塔釜液加压并经过预热器预热后进入加压精馏塔，用饱和蒸汽蒸汽加热釜液，塔顶蒸汽温度进入常压塔再沸器冷凝，冷凝液流入加压塔回流槽，一部分作为回流液回到加压塔，另一部分经过冷却器冷却后作为产品去贮槽。塔底较稀的甲醇溶液经减压进入常压精馏塔。
常压塔塔釜再沸器由加压塔塔顶蒸汽加热，塔顶蒸汽由常压塔冷凝器，冷凝液流入常压塔回流槽作为回流液回到常压塔。常压塔上部侧线采出的精甲醇经冷却器降温后进入贮槽。在常压塔侧甲醇进料口上下部各有3个出口分别是乙醇和异丁基油口，从上述出口流出的杂醇冷却后一并送入杂醇油贮。常压塔底部残液回收至污水处理。
二、加强关键工艺参数的控制和优化降低蒸汽消耗
1. 脱醚塔补水优化操作
脱醚塔补水是稳定和提高精甲醇水溶性和稳定性的一项重要操作手段。在实际操作过程中加水量大，有益于有机杂质的清除，但是对各塔的其他工艺条件的控制也带来一定难度，尤其降低了预精馏塔的生产能力，增加了蒸汽和动力消耗。萃取水量要以粗醇中轻组分和重组分的变化为依据，以精醇质量的控制为根本，
粗醇的质量相对较好，可以少加萃取水，以免增加消耗；在粗醇质量较差时，为保证产品的质量就要相应多加萃取水以保证塔内采出产品的质量。我厂补水量控制为粗醇入料量的15%～25 %，预后甲醇比重0.85～0.86，就可以保证产品的达到优等品。
甲醇三塔工艺流程
甲醇三塔工艺流程
《甲醇三塔工艺流程》
甲醇是一种重要的有机化工原料，广泛用于制造甲醛、甲醇酯、甲醇胺、甲醇醚等化工产品，也是制造合成氨、甲苯、二甲醚等产品的重要原料。甲醇三塔工艺是一种常用的甲醇生产技术，下面将介绍其工艺流程。
甲醇三塔工艺包括原料气体净化系统、合成反应系统和产品分离系统。首先，天然气或煤制气通过净化系统去除杂质，然后进入合成反应系统进行催化反应，生成含甲醇的合成气。合成气中主要含有一氧化碳、二氧化碳、氢气和甲烷等成分。通过反应塔内的催化剂，将一氧化碳和氢气在一定条件下进行合成反应，生成含甲醇的气体。这一步通常是利用铜和锌为活性成分的ZnO/Cr2O3等催化剂，并在一定温度和压力下进行。
接下来，合成气进入产品分离系统，通过冷凝、吸附和蒸馏等过程，将其中的甲醇和其他组分进行分离。通过适当的温度和压力控制，将甲醇从合成气中分离出来，得到纯净的甲醇产品。同时，其他成分也会被分离出来，并可以进行相应的收集或处理。
甲醇三塔工艺流程具有较高的甲醇产率和纯度，且对原料气体的要求较低，适用于不同来源的合成气。同时，通过合理设计和操作，可以使工艺流程稳定可靠，并且具有较好的自动化控制性能。
总之，甲醇三塔工艺流程是一种成熟的甲醇生产技术，具有较高的经济效益和环保性能，对于满足市场的需求和优化能源结构具有重要意义。
甲醇精馏的研究进展与应用
化工装备技术 第３３卷第４期 ２０１２年８月 叠救ｔ Ｉ三々ｊ 每ｉ专 冀 ： 尊；｝＃ ｔ》：≈ ≮母》 甲醇精馏的研究进展与应用 曹会敏 范智勇 张国民 刘永强 （河南煤业化工集团鹤煤化工分公司） 摘 要甲醇精馏是多个简单蒸馏的组合，是甲醇生产装置的重要工序，其技术的好坏直接 关系到精甲醇的质量。对近几年来国内甲醇精馏技术的研究与应用进行了回顾和总结。 关键词甲醇精馏工艺流程粗甲醇精甲醇精馏塔回收塔 中图分类号ＴＱ ０２１．４ Ｒｅｓｅａｒｃｈ Ｐｒｏｇｒｅｓｓ ａｎｄ Ａｐｐｌｉｃａｔｉｏｎ ｏｆ Ｍｅｔｈａｎｏｌ Ｄｉｓｔｉｌｌａｔｉｏｎ Ｃａｏ Ｈｕｉｍｉｎ Ｆａｎ Ｚｈｉｙｏｎｇ Ｚｈａｎｇ Ｇｕｏｍｉｎ Ｌｉｕ Ｙｏｎｇｑｉａｎｇ Ａｂｓｔｒａｃｔ：Ｍ ｅｔｈａｎｏ ｌ ｄｉｓｔｉｌｌａｔｉｏｎ ｉｓ ａ ｃｏｍｂｉｎａｔｉｏｎ ｏｆ ｍｕｌｔｉｐｌｅ ｓｉｍｐｌｅ ｄｉｓｔｉｌｌａｔｉｏｎｓ，ｉｔ ｉｓ ａｎ ｉｍｐｏｒｔａｎｔ ｐｒｏｃｅｓｓ ｏｆ ｍｅｔｈａｎｏｌ ｐｒｏｄｕｃｔｉｏｎ ｕｎｉｔ，ａｎｄ ｉｔｓ ｔｅｃｈｎｏｌｏｇｙ ｉｓ ｄｉｒｅｃｔｌｙ ｒｅｌａｔｅｄ ｔｏ ｔｈｅ ｑｕａｌｉｔｙ ｏｆ ｆｉｎｅ ｍｅｔｈａｎｏ１．Ｉｎ ｔｈｉｓ ｐａｐｅｒ，ｔｈｅ ｒｅｓｅａｒｃｈ ａｎｄ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｄｏｍｅｓｔｉｃ ｍｅｔｈａｎｏｌ ｒｅｃｔｉｆｉｃａｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ｉｎ ｒｅｃｅｎｔ ｙｅａｒｓ ａｒｅ ｓｕｍｍａｒｉｚｅｄ ａｎｄ ｒｅｖｉｅｗｅｄ． Ｋｅｙ ｗｏｒｄｓ：Ｍｅｔｈａｎｏｌ ｄｉｓｔｉｌｌａｔｉｏｎ；Ｐｒｏｃｅｓｓ；Ｃｒｕｄｅ ｍｅｔｈａｎｏｌ；Ｆｉｎｅ ｍｅｔｈａｎｏｌ；Ｄｉｓｔｉｌｌａｔｉｏｎ ｃｏｌｕｍｎ；Ｒｅｃｏｖｅｒｙ ｔｏｗｅｒ ０前言 １ 甲醇精馏工艺原理及优点 甲醇作为一种重要的有机化工原料，其下游产 品越来越多。随着甲醇衍生物及其下游产品的迅速 发展和甲醇燃料的推广应用。甲醇需求量将越来越 大，因此提高甲醇产品质量和降低生产消耗就越来 越引起人们的关注。甲醇精馏是甲醇生产过程最重 要的一步，其技术的好坏直接关系到精甲醇的质 量。 我公司（河南煤业化工集团鹤煤化工分公司） 正在筹建的年产６０万ｔ甲醇项目采用天津市天大北 洋化工设备有限公司提供的三塔甲醇精馏十回收塔 技术。本文对近几年来国内甲醇精馏技术的研究与 应用进行了回顾和总结．期望能对我公司的甲醇项 目建设具有一定的参考作用。 １．１工艺原理 甲醇精馏是利用粗甲醇中各组分挥发度不同， 将水加入待分离的混合液中，利用多次部分汽化和 多次部分冷凝的方法，达到完全分离各组分、获得 精甲醇的目的。 １．２工艺优点 该工艺主要具有下述优点：减少甲醇在精馏过 程中的损耗；减少外排量，提高甲醇的收率和产品 质量；生产能力大，利用再沸器热源节省蒸汽。 ２ 甲醇精馏技术的研究与应用 近年来，由于催化剂、粗甲醇合成条件以及制 取原料气的改进，粗甲醇的精馏过程相应有较大的 曹会敏，女，１９８２年生，硕士研究生。鹤壁市，４５８０００。
甲醇精馏工艺技术现状与创新
甲醇精馏工艺技术现状与创新

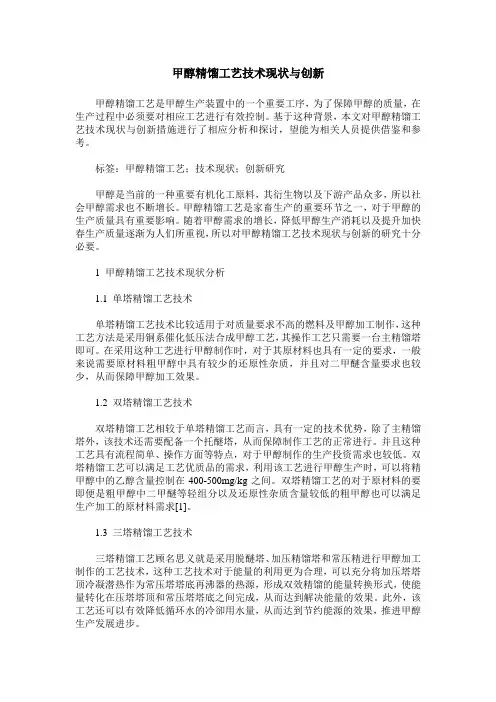

甲醇精馏工艺是甲醇生产装置中的一个重要工序，为了保障甲醇的质量，在生产过程中必须要对相应工艺进行有效控制。基于这种背景，本文对甲醇精馏工艺技术现状与创新措施进行了相应分析和探讨，望能为相关人员提供借鉴和参考。
标签：甲醇精馏工艺；技术现状；创新研究
甲醇是当前的一种重要有机化工原料，其衍生物以及下游产品众多，所以社会甲醇需求也不断增长。甲醇精馏工艺是家畜生产的重要环节之一，对于甲醇的生产质量具有重要影响。随着甲醇需求的增长，降低甲醇生产消耗以及提升加快春生产质量逐渐为人们所重视，所以对甲醇精馏工艺技术现状与创新的研究十分必要。
1 甲醇精馏工艺技术现状分析
1.1 单塔精馏工艺技术
单塔精馏工艺技术比较适用于对质量要求不高的燃料及甲醇加工制作，这种工艺方法是采用铜系催化低压法合成甲醇工艺，其操作工艺只需要一台主精馏塔即可。在采用这种工艺进行甲醇制作时，对于其原材料也具有一定的要求，一般来说需要原材料粗甲醇中具有较少的还原性杂质，并且对二甲醚含量要求也较少，从而保障甲醇加工效果。
1.2 双塔精馏工艺技术
双塔精馏工艺相较于单塔精馏工艺而言，具有一定的技术优势，除了主精馏塔外，该技术还需要配备一个托醚塔，从而保障制作工艺的正常进行。并且这种工艺具有流程简单、操作方面等特点，对于甲醇制作的生产投资需求也较低。双塔精馏工艺可以满足工艺优质品的需求，利用该工艺进行甲醇生产时，可以将精甲醇中的乙醇含量控制在400-500mg/kg之间。双塔精馏工艺的对于原材料的要即便是粗甲醇中二甲醚等轻组分以及还原性杂质含量较低的粗甲醇也可以满足生产加工的原材料需求[1]。
1.3 三塔精馏工艺技术
三塔精馏工艺顾名思义就是采用脱醚塔、加压精馏塔和常压精进行甲醇加工制作的工艺技术，这种工艺技术对于能量的利用更为合理，可以充分将加压塔塔顶冷凝潜热作为常压塔塔底再沸器的热源，形成双效精馏的能量转换形式，使能量转化在压塔塔顶和常压塔塔底之间完成，从而达到解决能量的效果。此外，该工艺还可以有效降低循环水的冷卻用水量，从而达到节约能源的效果，推进甲醇生产发展进步。
甲醇三塔精馏工艺流程

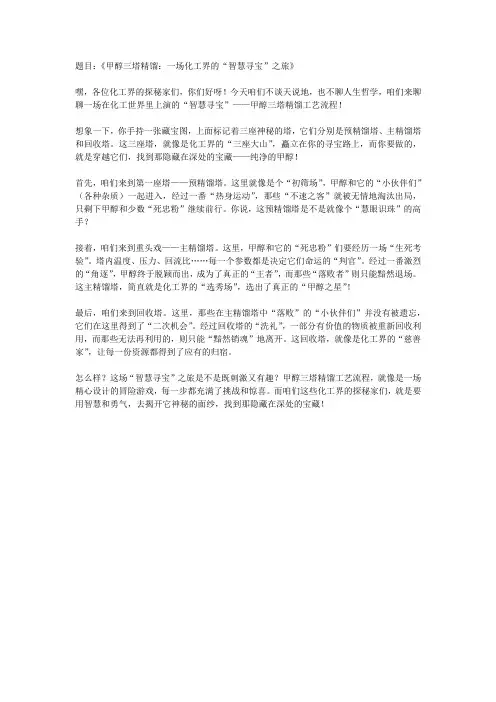

题目：《甲醇三塔精馏：一场化工界的“智慧寻宝”之旅》
嘿，各位化工界的探秘家们，你们好呀！今天咱们不谈天说地，也不聊人生哲学，咱们来聊聊一场在化工世界里上演的“智慧寻宝”——甲醇三塔精馏工艺流程！
想象一下，你手持一张藏宝图，上面标记着三座神秘的塔，它们分别是预精馏塔、主精馏塔和回收塔。这三座塔，就像是化工界的“三座大山”，矗立在你的寻宝路上，而你要做的，就是穿越它们，找到那隐藏在深处的宝藏——纯净的甲醇！
首先，咱们来到第一座塔——预精馏塔。这里就像是个“初筛场”，甲醇和它的“小伙伴们”（各种杂质）一起进入，经过一番“热身运动”，那些“不速之客”就被无情地淘汰出局，只剩下甲醇和少数“死忠粉”继续前行。你说，这预精馏塔是不是就像个“慧眼识珠”的高手？
接着，咱们来到重头戏——主精馏塔。这里，甲醇和它的“死忠粉”们要经历一场“生死考验”。塔内温度、压力、回流比……每一个参数都是决定它们命运的“判官”。经过一番激烈的“角逐”，甲醇终于脱颖而出，成为了真正的“王者”，而那些“落败者”则只能黯然退场。这主精馏塔，简直就是化工界的“选秀场”，选出了真正的“甲醇之星”！
最后，咱们来到回收塔。这里，那些在主精馏塔中“落败”的“小伙伴们”并没有被遗忘，它们在这里得到了“二次机会”。经过回收塔的“洗礼”，一部分有价值的物质被重新回收利用，而那些无法再利用的，则只能“黯然销魂”地离开。这回收塔，就像是化工界的“慈善家”，让每一份资源都得到了应有的归宿。
怎么样？这场“智慧寻宝”之旅是不是既刺激又有趣？甲醇三塔精馏工艺流程，就像是一场精心设计的冒险游戏，每一步都充满了挑战和惊喜。而咱们这些化工界的探秘家们，就是要用智慧和勇气，去揭开它神秘的面纱，找到那隐藏在深处的宝藏！
甲醇精馏工艺及设备的比较与应用误区

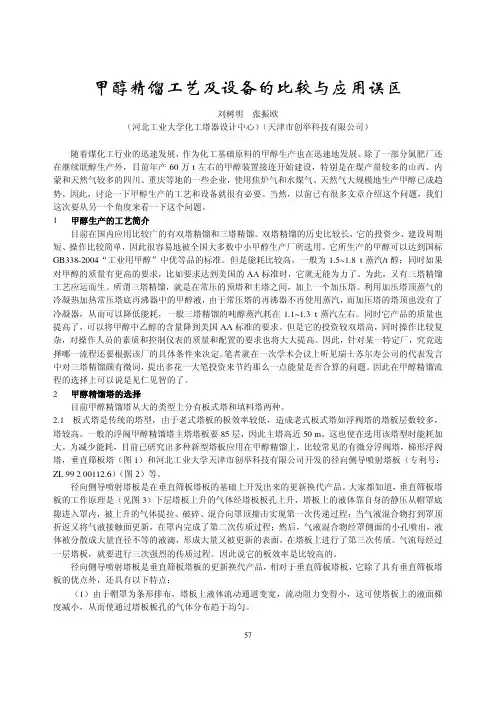

57甲醇精馏工艺及设备的比较与应用误区 刘树明 张振欧 （河北工业大学化工塔器设计中心）（天津市创举科技有限公司） 随着煤化工行业的迅速发展，作为化工基础原料的甲醇生产也在迅速地发展。除了一部分氮肥厂还在继续联醇生产外，目前年产60万t左右的甲醇装置接连开始建设，特别是在煤产量较多的山西、内蒙和天然气较多的四川、重庆等地的一些企业，使用焦炉气和水煤气、天然气大规模地生产甲醇已成趋势。因此，讨论一下甲醇生产的工艺和设备就很有必要。当然，以前已有很多文章介绍这个问题，我们这次要从另一个角度来看一下这个问题。 1 甲醇生产的工艺简介 目前在国内应用比较广的有双塔精馏和三塔精馏。双塔精馏的历史比较长，它的投资少、建设周期短、操作比较简单，因此很容易地被全国大多数中小甲醇生产厂所选用。它所生产的甲醇可以达到国标GB338-2004“工业用甲醇”中优等品的标准。但是能耗比较高，一般为1.5~1.8 t蒸汽/t醇；同时如果对甲醇的质量有更高的要求，比如要求达到美国的AA标准时，它就无能为力了。为此，又有三塔精馏工艺应运而生。所谓三塔精馏，就是在常压的预塔和主塔之间，加上一个加压塔。利用加压塔顶蒸气的冷凝热加热常压塔底再沸器中的甲醇液，由于常压塔的再沸器不再使用蒸汽，而加压塔的塔顶也没有了冷凝器，从而可以降低能耗，一般三塔精馏的吨醇蒸汽耗在1.1~1.3 t蒸汽左右。同时它产品的质量也提高了，可以将甲醇中乙醇的含量降到美国AA标准的要求。但是它的投资较双塔高，同时操作比较复杂，对操作人员的素质和控制仪表的质量和配置的要求也将大大提高。因此，针对某一特定厂，究竟选择哪一流程还要根据该厂的具体条件来决定。笔者就在一次学术会议上听见瑞士苏尔寿公司的代表发言中对三塔精馏颇有微词，提出多花一大笔投资来节约那么一点能量是否合算的问题。因此在甲醇精馏流程的选择上可以说是见仁见智的了。 2 甲醇精馏塔的选择 目前甲醇精馏塔从大的类型上分有板式塔和填料塔两种。 2.1 板式塔是传统的塔型，由于老式塔板的板效率较低，造成老式板式塔如浮阀塔的塔板层数较多，塔较高。一般的浮阀甲醇精馏塔主塔塔板要85层，因此主塔高近50 m。这也使在选用该塔型时能耗加大。为减少能耗，目前已研究出多种新型塔板应用在甲醇精馏上，比较常见的有微分浮阀塔，梯形浮阀塔，垂直筛板塔（图1）和河北工业大学天津市创举科技有限公司开发的径向侧导喷射塔板（专利号：ZL 99 2 00112.6）（图2）等。 径向侧导喷射塔板是在垂直筛板塔板的基础上开发出来的更新换代产品。大家都知道，垂直筛板塔板的工作原理是（见图3）下层塔板上升的气体经塔板板孔上升，塔板上的液体靠自身的静压从帽罩底隙进入罩内，被上升的气体提拉、破碎、混合向罩顶撞击实现第一次传递过程；当气液混合物打到罩顶折返又将气液接触面更新，在罩内完成了第二次传质过程；然后，气液混合物经罩侧面的小孔喷出，液体被分散成大量直径不等的液滴，形成大量又被更新的表面，在塔板上进行了第三次传质。气流每经过一层塔板，就要进行三次强烈的传质过程。因此说它的板效率是比较高的。 径向侧导喷射塔板是垂直筛板塔板的更新换代产品，相对于垂直筛板塔板，它除了具有垂直筛板塔板的优点外，还具有以下特点： （1）由于帽罩为条形排布，塔板上液体流动通道变宽，流动阻力变得小，这可使塔板上的液面梯度减小，从而使通过塔板板孔的气体分布趋于均匀。
