单、双、多层增透膜的原理及应用
单、双、多层增透膜的原理及应用
（转载自网络并整理）
➢ 单层λ/4增透膜
λ/4的光学增透膜（下面讨论时光学元件用玻璃来代替, 初始入射介质用空气来代替）, 一般为在玻璃上镀一层光学厚度为λ/4的薄膜,且薄膜的折射率大于空气的折射率, 小于玻璃的折射率由菲涅耳公式知, 光线垂直人射时, 反射光在空气一薄膜界面和薄膜一玻璃界面都有半波损失设空气、镀膜、玻璃的折射率分别为n0,n1,n2 且n2>n1>n0定义R01,T01为空气-薄膜界面的反射率与透射率,R01，T01为薄膜-空气界面的反射率与透射率,R12，T12为薄膜-玻璃界面的反射率与透射率, R21，T21为玻璃-薄膜界面的反射率与透射率如图4-1所示示, 为了区分人射光线和反射光线, 这里将入射光线画成斜入射，图4-1中反射光线1和2的光程差为λ/2, 这样反射光便能完全相消由菲涅耳公式知道, 光垂直通过界面时, 反射率R和透射率T与折射率n的关系为：
2212112211221212211221010011001201011001)(41)()(41)(nnnnRTTnnnnRRnnnnRTTnnnnRR
设人射光的光强为I0, 则反射光线1的光强I1=I0R0, 反射光线2的光强I2=I0I01R12T10。余下的反射光的光强中会出现反射率的平方, 因为反射率都比较小, 故可不再考虑。λ/4的光学增透膜使反射光线1与反射光线2的光程差为δ=2n1d1=λ/2, 故相位差为л, 由干涉理论知, 干涉后的光强为:
212010102121)(cosRTRIIIIIIp
因为折射率n0,n1,n2比较接近，例如n0=1,n2=1.5的界面，T=96%，故可近似地取T01和T10为1，若使Ip为0 ，则有R01=R12，即：
2121220101)()(nnnnnnnn 由n2>n1>n0得201nnn，当上式成立时，反射率最小，透射率最大。但是涂一层膜也有不足之处，因为常用的λ/4光学增透膜MgF2,MgF2的折射率为1.38,1.38*1.38=1.9044，而玻璃的折射率一般在1.5~1.8之间，所以用MgF2增透膜不能使反射光光强最小，再者，一波长为λ+Δλ的光垂直入射到λ/4的光学增透膜同波长为λ的光一样反射光线1和反射光线2的光程差为δ=λ/2相位差为ΔΨ=2лλ/2（λ+Δλ）从而干涉后的光强为：cos22121IIIIIp，即可选择合适的材料，使I1=I2，从而上式变为)2.(cos221IIp。如图4-2所示，I为反射光的光强，Δλ为线宽，I随Δλ的地增加而迅速增加。光学厚度为λ/4的光学增透膜的反射光强随波长的变化曲线呈V形，这样λ/4的光学增透膜的透射率较大的波段就较小, 我们称λ/4的光学增透膜的频宽较小，现代的照像机的镜头、摄像机的镜头, 以及彩色电视机的荧屏并不要求在某一波长的光有很高的透射率, 而希望在较宽的波段范围内透射率较低且一致, 即要求增透膜的频宽较大。所以我们就可以镀两层膜，甚至是多层膜。
空气
玻璃 第一层膜 1
2
图 4-1
➢ 双层λ/4膜
在需镀膜的元件上镀两层膜。这里设空气的折射率为n0,镀的两层膜的折射率为分别为n1 和n2, 厚度分别为d1和d2,玻璃的折射率为n3,且有n3>n2>n1>n0。定义R01,T01为空气一第一层薄膜界面的反射率与透射率,R10,T10为第一层薄膜-空气界面的反射率与透射率, R12,T12为第一层薄膜-第二层薄膜界面的反射率与透射率,R21,T21为第二层薄膜-第一层薄膜界面的反射率与透射率,R23,T23为第二层薄膜-玻璃界面的反射率与透射率,R32,T32为玻璃-第二层薄膜界面的反射率与透射率, 入射光线垂直人射到介质上取人射光的振动方程为：)cos(000tAE。
同λ/4的光学增透膜的一样，我们只讨论反射光线1、2、3的情况。
由n3>n2>n1>n0知，反射光线1、2、3都有半波损，设两层薄膜引起的光程差分别为δ1和δ2，反射光线1、2、3的波动方程分别为：
)22cos()2cos()cos(210331022011tAEtAEtAE
则干涉点P处的光强为三束光线的叠加
100 200 -10-20Δλ I
0.2 0.4
0
图 4-2
)](2cos[)2cos()cos(210310201tAtAtAEp 解此方程可得下述结果：
（1）令R01=R12=R23，即有232312120101nnnnnnnnnnnn
解得：32331023133201,nnnnnn
取R=R01=R12=R23 ，由于透射光的光强近似为I0，从而：
22101000)]}(2cos[)2cos(){cos(tttRIIp
当3221且34)(221时，有Ip= 0。又δ1=2n1d1，δ2=2n2d2，所以n1d1=λ/6,n2d2=λ/6，故只需选取32331023133201,nnnnnn的材料，分别镀上一层光学厚度为λ/6的薄膜，即可以将反射光尽量减小，就可以达到理想的效果。
镀这样的两层膜，当以波长为λ+Δλ的光垂直入射时，则干涉处的光强为2л/（λ+Δλ），又因为δ1=δ2=λ/3，所以有：
22101000)]}(2cos[)2cos(){cos(tttRIIp=200)}3.2cos()]3.2cos(21{[tRI
=)2.21(sin)23.21(sin220RI
其结果如图4-3所示，图象呈W形，说明膜层在一定的线宽上普遍获得较好的增透效果。
2010-100 -200 0 Δλ I
0.2 1.0
0.6
(2)保持n3>n2>n1>n0,取δ1=2n1d1=λ/2,δ2=2n2d2=λ,同上述一样，透射光的光强都近似为I0，则
22101000)]}(2cos[)2cos(){cos(tttRIIp
改为：2231201020))((cosRRRtIIp
当231201RRR=0时，即有232312120101nnnnnnnnnnnn，则有Ip=0 ，经整理上式得：0))()((33231201220320320321210221321221nnnnnnnnnnnnnnnnnnnnnnnnnn
我们镀膜时，入射介质和需镀膜得元件一般为已知，即有n0和n3已知，这样上式就为关于n1和n2 的方程，选取不同的n1便可得到n2。不过，由于条件n3>n2>n1>n0的限制，当n1过大或n2过小时，会出现方程无解的的情况。
这样的两层膜，当以波长为λ+Δλ的光垂直入射时，则干涉处的光强如图
所示呈W形，说明此种镀膜得方法可使膜层在一定的线宽上普遍有较好的增透效果。
0 100 200 -100 -200 0.2 0.6 1.0 1.4 图 4-3
➢ 多层λ/4膜
在需要镀膜得元件上镀上三层膜。取n2>n1>n0和n2>n3>n4，其中n0为空气的折射率，n4为玻璃的折射率。由λ/4的光学增透膜知：当201nnn且n1d1=λ/4时，反射光线1和2能完全相消。423nnn且n3d3=λ/4时，光线3和4也能完全相消。不同的是，反射光线1、2有半波损失，而反射光线3、4没有半波损失。这样，在略去其余的反射光线和透射率近似为1的情况下，反射光线能完全相消。当然，由于膜层的增多, 透射率的影响会增加, 这样, 透射层次越多, 光强会越小, 且反射光线2和反射光线3的相位也相反。因为反射光线2有半波损失, 反射光线3没有半波损失, 则n2d2=λ/2时, 便可以满足上述要求。这样的三层膜, 当以波长为λ+Δλ的光垂直人射时,
则反射光干涉处的光强为：)2.3(cos421IIp，其结果图象也呈W形，只是在同一频宽上，增透效果会更好。
考虑到膜层的吸收和透射次数的增加时, 各层的透射率的积不再接近于1，对多层膜系的研究主要是它的反射和透射特性。光学仪器在镀膜时,由高折射率层和低折射率层的膜交替叠成膜系,层间的交界面可高达几十个到几百个。因为采用高低折射率的膜交替的层数不同,一种情况为膜系对入射光产生强烈反射,反射特性显著;而另一种情况为入射光几乎全部透过,透特性显著。在一个多层薄膜系中,光束将在每一个界面上多次反射,涉及到大量光束的干涉现象,若薄膜和基底的光吸收无法忽略,则计算将变得更加复杂,所以直接采用多光束干涉来计算是相当复杂繁琐的,而运用矩阵的方法来解决这一问题将有许多优越性。特性矩阵就是把界面两边的场利用边界条件相互联系起来的矩阵,用一个二阶矩阵代表一个单薄膜。在分析和计算光学薄膜系统的特性时,通常采用传输矩阵方法,该方法已成为光学薄膜计算与设计的常用和有效方法,并广泛地应用于光子晶体和微带天线等领域的研究。
首先，单层膜是膜系的基本单元，我们求解单膜特性矩阵。设ng为基底的折射率，n0是空气的折射率，n1是介质层的折射率，则膜层的传输矩阵为：])[(][2211HEMHE式中1E和1H表示在界面Ⅰ的n0一侧的场矢量，2E、2H表示在界面Ⅱ的ng一侧的场矢量。下面导出矩阵M的表达式。在交界面Ⅰ上有入射波1iE、反射波1rE，折射光波1tE，由介质n1入射到界面Ⅰ上的光波2'rE。假设界面上无图 4-4
照相机增透膜原理
照相机增透膜原理
照相机增透膜是一种广泛应用于光学镜头、滤光片等光学元件上的功能薄膜。它主要用于减少光学元件表面的反射，提高透射率，从而提高光学系统的整体透光性能。增透膜的原理主要是利用薄膜的干涉和反射特性来实现的。
在光学元件表面涂覆增透膜可以有效地减少反射损耗，提高透射率。增透膜的原理是利用薄膜的干涉现象来实现的。当光线穿过增透膜的时候，不同波长的光会在薄膜表面和薄膜内部发生干涉现象，从而使得特定波长的光得到增强，而其他波长的光得到减弱。这样就可以实现对特定波长光线的增透效果。
增透膜的原理还涉及到薄膜的厚度和折射率。通过精确控制薄膜的厚度和材料的折射率，可以实现对特定波长光线的增透效果。一般来说，增透膜会设计成多层结构，每一层的厚度和折射率都经过精确计算和控制，以实现对特定波长光线的增透效果。
在实际应用中，照相机镜头上的增透膜可以有效地减少镜头表面的反射损耗，提高透射率，从而提高光学系统的整体透光性能。这对于提高照相机成像质量具有重要意义。同时，增透膜还可以减少镜头表面的光晕和眩光现象，提高成像的清晰度和对比度。
总的来说，照相机增透膜的原理是利用薄膜的干涉和反射特性来减少光学元件表面的反射，提高透射率，从而提高光学系统的整体透光性能。通过精确控制薄膜的厚度和折射率，可以实现对特定波长光线的增透效果。在实际应用中，增透膜可以有效地提高照相机镜头的成像质量，减少反射损耗，提高透射率，提高成像的清晰度和对比度。
镀制双层增透膜的原理
镀制双层增透膜的原理
镀制双层增透膜是一种通过在光线传播路径上加强光的透射，减弱反射的技术。它可以应用于太阳能电池板、LED显示屏、眼镜镜片等多个领域，以提高光学设备的效能。下面我们将详细介绍镀制双层增透膜的原理。
镀制双层增透膜的原理基于光的干涉现象和薄膜的光学性质。在介质的表面上镀有一层薄膜，在光的传播路径上形成了一个光学多层膜结构。这个结构可以通过反射和透射来控制光的传播，以达到增透的效果。
首先，我们需要了解一下光的干涉现象。当光传播到不同介质之间的界面时，一部分光被反射，另一部分光被透射。反射光和透射光在相遇时会发生干涉现象。干涉可以是构成增强或减弱的结果，这取决于光的波长和介质的性质。一般来说，当波长为λ的光在介质之间传播时，如果两束光的光程差为整数倍的λ，即满足相长干涉条件，那么两束光就会相长干涉，增强透射光的强度。而当光程差为半整数倍的λ，即满足相消干涉条件，两束光就会相消干涉，减弱透射光的强度。
在镀制双层增透膜过程中，通过精确控制薄膜的厚度和折射率，使得透射光和反射光之间的干涉达到相长干涉条件，从而增强透射光的强度。
镀制双层增透膜通常由两层薄膜构成。第一层薄膜是高折射率材料，第二层薄膜是低折射率材料。在光的传播路径上，当光从空气或其他介质中入射到第一层薄膜表面时，一部分光被反射，另一部分光被透射。透射光进入第一层薄膜，一部分光被反射，另一部分光被透射。透射光再次进入第一层薄膜，如此往复。通过精确控制第一层薄膜的厚度和折射率，使得其中一部分透射光和反射光之间的干涉满足相长干涉条件，增强透射光的强度。
然后，由于第一层薄膜是高折射率材料，透射光达到第一层薄膜与第二层薄膜的界面时，一部分光被反射，另一部分光被透射。透射光进入第二层薄膜，一部分光被反射，另一部分光被透射。透射光再次进入第二层薄膜，如此往复。通过精确控制第二层薄膜的厚度和折射率，使得其中一部分透射光和反射光之间的干涉满足相长干涉条件，增强透射光的强度。

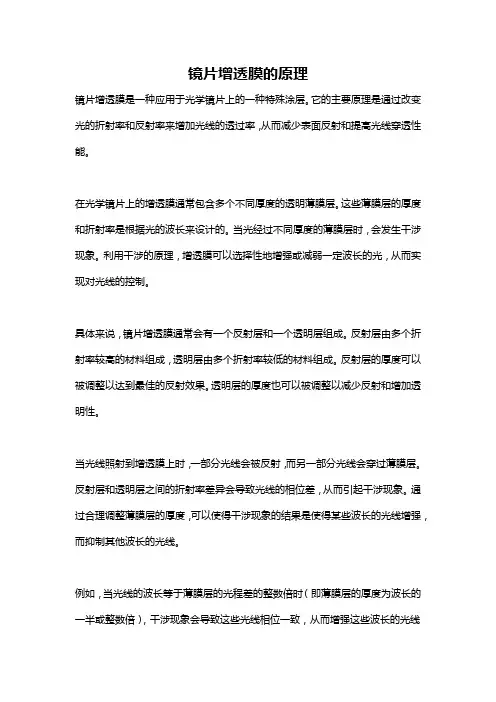

镜片增透膜的原理
镜片增透膜的原理
镜片增透膜是一种应用于光学镜片上的一种特殊涂层。它的主要原理是通过改变光的折射率和反射率来增加光线的透过率，从而减少表面反射和提高光线穿透性能。
在光学镜片上的增透膜通常包含多个不同厚度的透明薄膜层。这些薄膜层的厚度和折射率是根据光的波长来设计的。当光经过不同厚度的薄膜层时，会发生干涉现象。利用干涉的原理，增透膜可以选择性地增强或减弱一定波长的光，从而实现对光线的控制。
具体来说，镜片增透膜通常会有一个反射层和一个透明层组成。反射层由多个折射率较高的材料组成，透明层由多个折射率较低的材料组成。反射层的厚度可以被调整以达到最佳的反射效果。透明层的厚度也可以被调整以减少反射和增加透明性。
当光线照射到增透膜上时，一部分光线会被反射，而另一部分光线会穿过薄膜层。反射层和透明层之间的折射率差异会导致光线的相位差，从而引起干涉现象。通过合理调整薄膜层的厚度，可以使得干涉现象的结果是使得某些波长的光线增强，而抑制其他波长的光线。
例如，当光线的波长等于薄膜层的光程差的整数倍时（即薄膜层的厚度为波长的一半或整数倍），干涉现象会导致这些光线相位一致，从而增强这些波长的光线透过。而对于其他波长的光线，由于干涉现象导致相位不一致，使得光线的反射增强，减少其透过的能力。
此外，增透膜也可以通过调整镜片表面的折射率来减少反射。提高镜片和周围介质之间的折射率差异，可以降低光线在界面上的反射。增透膜往往会使用一种称为“抗反射涂层”的技术，通过在镜片表面形成一层厚度非常小的这种材料，来实现降低反射的效果。抗反射涂层通常采用多层结构，每一层都有不同的折射率，通过干涉现象来最大程度地减少反射。
总的来说，镜片增透膜通过改变光的折射率和反射率来增加光线的透过率。它通过利用干涉现象，通过调整不同厚度薄膜层的光程差来选择性地增强或减弱不同波长的光线。此外，增透膜还可以利用抗反射涂层来降低表面反射。通过这些原理，镜片增透膜可以提高光学镜片的透明性能，使得镜片更加适合用于各种光学应用。

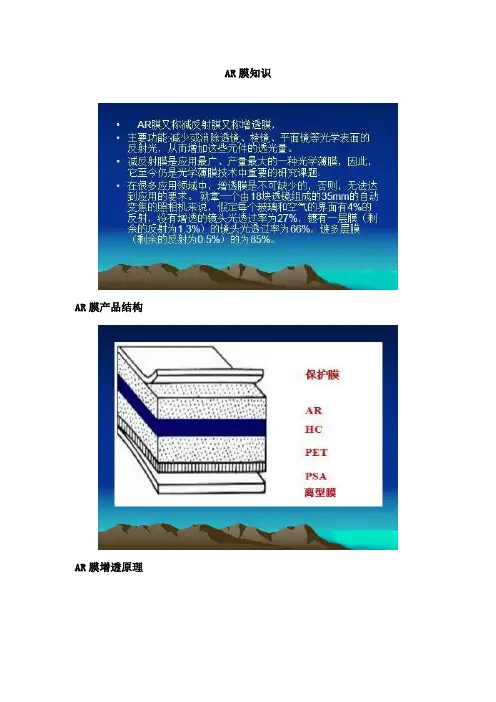

AR膜知识
AR膜知识
AR膜产品结构
AR膜增透原理
先了解光的波粒二相性，从微观上既可以把光理解成一种波、又可以把他理解成一束高速运动的粒子。
增透膜的原理是把光当成一种波来考虑的，因为光波和机械波一样也具有干涉的性质。
AR膜分类
1.单层减反膜
为了减小表面反射光，最简单的途径是在基材表面上镀一层低折射率的薄膜。
2.多层减反膜
在薄膜上镀两层以上反射材料的称为多层AR 膜，多层比单层有更好的性能，如下图，左边是单层AR 膜，右边是多层AR 膜。
AR膜用途
• 望远镜
• 眼镜 • 数字相机镜头
• LCD投影系统
• 光学窗口
• 保护镜
• 笔记本
• 电脑
• 手机
• 电视
• 眼镜
• 触摸屏等
因AR膜本身的性能，故人们常把它应用于显示器件保护屏如LCD电视、PDP电视、手提电脑、台式电脑显示屏高档仪表面板、触摸屏（OGS玻璃盖板，2.5D&3D玻璃盖板，2.5D&3D玻璃电池盖等）、相框玻璃等提高透射率降低反射率的电子产品上，通过AR膜有效提高玻璃透射率，降低玻璃反射率。
从而以减少电子视屏、影像屏幕在环境光源下产生反光、眩光问题，使对比更强烈，景物图像高度清晰。
AR膜优势
1、可将基材透过率从89%提高到99%以上，并且可以广泛适用于各种PET基材以及玻璃基材上。
2、在高透基材上打样，可以在可见光范围内将透过率提高到98%以上。
3、在涂布HC层的PET基材上打样，可以有效提高透过率至98%
AR膜使用原料
光学增透膜的研制，不仅要考虑它的透射率，而且还要考虑它的硬度、耐热、耐寒性，与玻璃等光体的接合力度、耐光照射性、吸热强度等因素。
能满足这么多条件的材料可想而知是很困难的。
根据适合不同的需求，目前人们发现、常用的材料有氟化镁、二氧化钛、二氧化硅、三氧化二铝、二氧化锆 、ZnSe、ZnS陶瓷红外光红外增透膜、乙烯基倍半硅氧烷杂化膜等。
由于一般光学介质都是玻璃，并在空气中使用，那增透膜的折射率应接近1.23。现实中折射率小于氟化镁（折射率为1.38）的镀膜材料很少见，而且像氟化镁那样很好的满足各种条件的材料更是稀少。因此，现在一般都用氟化镁镀制增透膜。 虽然金刚石是迄今为止自然界中性能最优良的材料，但是存在工艺条件过于苛刻和成本高的问题。目前，大规模的使用金刚石薄膜的条件还不具备。通过人们对增透膜的不断发展和研究，相信会有比金刚石更为合适的材料被我们所发现利用，或者金刚石被大规模的使用。
光学镜头上的增透膜的原理
光学镜头上的增透膜的原理
光学镜头上的增透膜是一种用于减少反射和提高透过率的薄膜涂层。它的原理基于光的干涉和折射。
增透膜的设计旨在通过控制光的相位和干涉效应来减少反射。当光从一个介质进入另一个介质时，会发生折射和反射。如果没有涂层，一部分光会被反射回去，导致能量损失和图像质量下降。
增透膜的涂层通常由多个薄膜层组成，每个薄膜层的厚度和折射率都经过精确计算。这些薄膜层的厚度和折射率的选择是根据光的波长和入射角度来确定的。
当光线通过增透膜时，不同波长的光会以不同的方式与涂层相互作用。通过调整薄膜层的厚度和折射率，可以使得特定波长的光在涂层上发生干涉，从而减少反射。这种干涉效应可以增加透过率，并提高光学系统的效率。
此外，增透膜还可以根据需要选择性地增强或减弱特定波长的光。这在一些应用中非常有用，例如在摄影镜头中，可以增强特定颜色的对比度或减少光的散射。
总之，增透膜通过利用光的干涉和折射原理，精确控制薄膜层的厚度和折射率，从而减少反射并提高透过率。这种技术在光学镜头和其他光学设备中得到广泛应用，以提高图像质量和光学性能。
增透膜的原理
增透膜的原理
增透膜是一种能够提高光传输效率的薄膜材料。它通常由多层不同折射率的材料组成，通过调节这些层的厚度和折射率，实现对特定波长光的增透。
增透膜的原理基于光的干涉现象。当光通过多层膜材料时，由于折射率的差别，界面上会发生部分反射和透射。根据光的相干性，反射波和透射波会相互干涉，导致某些波长的光被增强，而其他波长的光被减弱或消除。
为了实现增透效果，常见的方法是采用菲涅尔求和公式或光学薄膜多层堆积的方法。在设计增透膜时，需要根据目标波长和折射率等参数，选择合适的薄膜材料，并通过调整膜层的厚度和折射率来实现增透效果。
增透膜在光学器件中具有广泛的应用，例如太阳能电池板、LCD显示屏、摄像头镜头等。它能够有效地提高光的利用率，增强图像清晰度和亮度。此外，在某些特殊领域，如光学传感器和激光系统中，增透膜也扮演着重要的角色。
总之，增透膜利用光的干涉原理，通过调节不同材料的层厚和折射率来实现对特定波长光的增透。它在光学器件中的应用有助于提高光的传输效率和图像质量。
增透膜应用的原理是什么意思
增透膜应用的原理是什么意思
1. 什么是增透膜
增透膜是一种应用于光学设备和眼镜等领域的薄膜材料，它具有增强光透过率、减少反射和折射现象的特性。通过将增透膜应用于透明介质表面，可以提高光线的透明度和清晰度，使得观察者可以更加清晰地看到物体。
2. 增透膜的原理
增透膜的应用原理基于光的折射、反射和干涉的物理现象。当光线从一个介质传播到另一个介质时，会发生折射和反射现象。增透膜通过控制折射和反射的过程，来增强光透过率和减少不必要的光损失。
2.1 折射
光线在从一种介质传播到另一种介质时，由于介质的折射率不同，光线会发生折射现象。折射现象是光线改变传播方向的过程。
2.2 反射
光线在遇到介质表面时，部分光线会被反射回原介质中。这种反射现象会导致光的损失和物体的模糊不清。
2.3 干涉
当两束光线相遇时，会发生干涉现象。干涉现象是由于光的波动性导致的，两束光线叠加在一起形成新的光波，此过程会引起光强的增强或减弱。
3. 增透膜的应用原理
增透膜的应用原理基于上述光学现象，在透明介质表面上涂覆一层增透膜可以实现以下效果：
3.1 减少反射
增透膜通过控制光线的反射现象，减少光线被介质表面反射回去的程度。这样可以使得更多的光线透过介质，提高光的透明度，减少镜面反射，使得视野更加清晰明亮。
3.2 控制折射
增透膜可以调整光线在介质内部的传播方向，使得光线更好地适应不同介质的折射率。通过匹配光线和介质的折射率，可以减少折射现象，提高透明度。 3.3 优化光的干涉
通过在增透膜中引入特定的光学结构或材料，可以控制光的干涉现象，从而增强或减弱光的强度。这样可以调节光线的透过率和分布，使得观察者可以更清晰地看到物体。
4. 增透膜应用的意义
增透膜的应用可以带来以下益处：
4.1 提高成像清晰度
通过减少反射和折射现象，增透膜可以提高光线透过率，并减少光线损失。这样可以使观察者清晰地看到物体，提高成像的清晰度和质量。
增透膜的应用原理介绍
增透膜的应用原理介绍
1. 什么是增透膜？
增透膜是一种特殊的薄膜，它具有增加物体透明度和减少反射的能力。通过在物体表面涂覆增透膜，可以使光线更容易通过物体，提高物体的透明度，使物体显得更清晰、透明。
2. 增透膜的应用场景
增透膜的应用非常广泛，包括但不限于以下几个方面：
• 光学领域：增透膜常被用于光学镜头、透明材料、显示屏等光学设备上，以提高设备的透明度和视觉效果。
• 汽车领域：增透膜可以涂在汽车玻璃上，减少反射和眩光，提高驾驶视野的清晰度，增加行车安全。
• 建筑领域：增透膜可以用于建筑玻璃、窗户等材料上，增加建筑物的透明度，改善室内光照条件。
• 摄影领域：增透膜可以涂在摄影镜头上，减少反射，提高拍摄的清晰度和色彩还原度。
• 电子产品领域：增透膜可以用于手机屏幕、平板电脑、电视屏幕等设备上，提高屏幕的透明度和显示效果。
3. 增透膜的工作原理
增透膜的工作原理主要包括两个方面：折射和反射。
• 折射：当光线从一种介质进入另一种介质时，由于光的速度在不同介质中的传播速度不同，光线会发生折射现象。增透膜通过调整薄膜的光学性质，可以改变光线在薄膜中的传播路径和折射程度，使光线更容易透过物体。
• 反射：光线在物体表面发生反射时会产生反射损失和眩光。增透膜可以通过涂覆特殊的材料，减少光线在物体表面的反射现象，提高光线的透射率和透明度。
综合考虑折射和反射的作用，增透膜可以有效地提高物体的透明度，减少
glare 和反射，改善光学设备和材料的视觉效果。 4. 增透膜的制作方法
增透膜的制作主要包括以下几个步骤：
• 选择材料：根据具体需求选择合适的基材和涂层材料，基材可以是塑料、玻璃等；涂层材料通常是一种或多种支持增透功能的化学物质。
• 涂覆：将涂层材料涂覆在基材表面，涂层材料会形成一层薄膜，在薄膜表面形成一种特殊的光学结构，实现增透效果。
• 烘干：涂覆完成后，对薄膜进行烘干处理，以确保薄膜的质量和稳定性。
增透膜和增反膜原理
增透膜和增反膜原理
增透膜和增反膜是一种常见的光学薄膜材料，广泛应用于光学器件、光学镜片、光学涂层等领域。它们通过特殊的材料和工艺制备而成，具有增加透射光和增加反射光的特性，能够在光学器件中发挥重要作用。下面我们将详细介绍增透膜和增反膜的原理及其应用。
增透膜的原理是利用薄膜的光学干涉效应来增加透射光的亮度和清晰度。当光线穿过增透膜时，薄膜的厚度和折射率会导致光的干涉现象，使得特定波长的光线相位相互叠加，从而增强了透射光的亮度。增透膜通常由多层介质膜层堆积而成，每一层膜层的厚度和折射率都经过精确设计，以实现对特定波长光线的增透效果。这种原理使得增透膜在光学器件中能够减少反射损耗，提高光学透射率，从而提高器件的光学性能。
相反，增反膜的原理则是利用薄膜的光学干涉效应来增加反射光的强度和纯度。当光线射到增反膜表面时，薄膜的厚度和折射率同样会导致光的干涉现象，使得特定波长的光线相位相互叠加，从而增强了反射光的强度。增反膜同样由多层介质膜层堆积而成，每一层膜层的厚度和折射率也经过精确设计，以实现对特定波长光线的增反效果。这种原理使得增反膜在光学器件中能够减少透射损耗，提高光学反射率，从而提高器件的光学性能。
增透膜和增反膜在实际应用中有着广泛的用途。在光学镜片中，增透膜能够提高镜片的透光率，减少镜片表面的反射光，使得镜片更加清晰明亮；而增反膜则能够提高镜片的反射率，增强镜片的反射效果，使得镜片在特定波长下具有更好的反射特性。在光学涂层中，增透膜和增反膜也能够起到类似的作用，提高涂层的透光性和反射性，使得涂层在光学器件中发挥更好的作用。
总的来说，增透膜和增反膜是一种重要的光学薄膜材料，它们通过特殊的光学原理和工艺制备而成，能够在光学器件中发挥重要作用。它们的原理和应用对于提高光学器件的性能具有重要意义，对于光学领域的发展有着积极的推动作用。希望本文对增透膜和增反膜的原理及应用有所帮助，让读者对这一领域有更深入的了解。
ar单层增透膜原理
ar单层增透膜原理
AR单层增透膜，也被称为增透膜或减反射膜，是一种光学薄膜，其原理主要基于光的干涉现象。以下是其工作原理的详细解释：
当光线从空气或其他介质入射到另一种不同折射率的介质（如玻璃或塑料）时，一部分光会被反射，一部分会被折射。这种反射会导致光能损失，降低光学系统的透过率。为了减少这种反射损失，人们引入了增透膜。
增透膜通常采用透明介质材料制成，如氟化钙或氧化硅等。这些材料的折射率介于空气和基底材料之间，使得光线在从空气进入增透膜再进入基底材料时，反射光减少，透射光增加。
增透膜的关键在于其厚度。膜的厚度通常设计为特定波长（如红光）在增透膜中波长的四分之一。这样，当光线在增透膜的前后两个表面发生反射时，反射光之间会发生干涉。由于光程差为半波长的奇数倍，这两束反射光会相互抵消，从而减少反射光的强度。
当反射光减少时，根据能量守恒定律，透射光的强度相应增加。这样，增透膜就实现了减少反射、增加透射的效果，提高了光学系统的成像清晰度。
需要注意的是，单层增透膜往往只对某一特定波段的光具有最佳的增透效果。为了实现更宽波段内的增透效果，实际应用中常采用多层增透膜结构。
