减速机检修工艺流程
减速机检修工艺流程
1、适用范围：
本规程适用于煤矿井下用各类减速机的检修、修复。
2、交接检查：
2.1 设备进厂交接时，首先清点外部附件数量和设备有关的零部件进行检修前
的验收交接，
2.2询问使用单位运转情况及存在故障。
3、清理、拆卸：
3.1清理减速机外表油污及附着杂物。
3.2根据检修的减速机准备合适的拆卸工具，紫铜棒、扳手、锤头、绳头、钎
子等；准备好所需的材料，砂纸、棉纱、清洗剂、油石、塑料薄膜、油盘等；
3.3拆除高速端联轴节或液力偶合器。
3.4将低速端输出齿轮或联轴节拆除。
3.5打开减速箱端盖及上盖，将各级传动齿轮、轴承取出。
3.6对于配合较紧密的零件，严禁硬性拆卸，防止损坏零部件；需加温拆卸的
必须加温拆卸。凡正常方法无法拆卸的，如轴承过热与轴承室粘连等情况，需破
坏性拆卸的必须报请矿租赁中心或以上领导同意后方可进行。
4、检修、修复：
4.1检查齿轮的磨损情况，检查齿轮的啮合位置和啮合面积，轴承磨损情况，
不符合要求予以更换。
A 传动轴出现裂纹时必须更换。
B 轴与齿轮、轴承配合处磨损量小于轴径的3/1000时允许修复。
C 齿轮磨损量超过齿厚的15%---20%时应更换。
D 高速齿轮应成对更换。
E 齿根出现裂纹、两相邻的齿轮破碎、齿轮体裂纹、齿面点蚀面积超过齿宽
的30%、齿高的50%或剥落坑超过齿厚的10%能情况之一，必须更换。
F 齿轮表面的碰、擦和塑性变形而产生的凸起必须修复。
G 更换的齿轮、轴其制造、装配的技术必须符合设计要求
4.2检查减速箱体有无裂纹和变形，与轴承配合的座孔处有无明显磨损，如不
符合要求予以更换并清洗干净。
A 箱体和箱盖出现裂纹时允许焊补修复，经修复后的箱体不应有漏油、渗油
现象。
B 箱体轴承孔磨损后其配合未超过下一级配合时，允许使用，超过时应修复
或更换。
C 箱体上的螺栓孔磨损后，允许扩大一级，但必须配相应联结件。
D 修复和更换的箱体和箱盖应符合JT/T136—94的有关规定。
4.3检查高低速端联轴节与轴的配合孔有无磨损，安装弹性部件的部位有无变
形和磨损，同时检查弹性连接件的磨损情况，不符合要求的予以更换。
4.4检查滚动轴承：
滚动轴承更换按轴承的技术要求执行。
5、装配：
5.1将各级传动齿轮和轴承依次装入减速箱体内，并利用调整垫调整齿轮和轴
承的接触位置和各种间隙。
5.2将减速箱结合面涂抹密封胶安装到位，并将螺栓按对角依次紧固。
5.3将高低速端联轴节安装到位，并将弹性连接件固定好。
5.4装配精度要求：符合JT/136---94要求。
6、验收试运转：
6.1 减速器修理后均应做无负荷试运转，运转应平稳、无冲击、无异常震动
和噪声，各密封件不得漏油。
6.2 试运转时间不得少于0.5—1小时。
6.3 性能平稳，达到完好标准。
6.4 记录整机试验各性能参数，并存入《设备修复流程及出厂检验记录表》
减速器检修方案范文
减速器检修方案范文
减速器是机械传动中的重要组成部分，用于减少输入轴的转速并增加输出轴的扭矩。
随着减速器在使用过程中的磨损和老化，其性能可能会下降，因此定期的检修和维护对于确保减速器的正常运转至关重要。
以下是一个减速器检修方案的建议，共计1200字。
第一部分：减速器检修前准备（建议100-200字）
1.了解减速器的重要性和功能：在检修减速器之前，需要了解减速器在机械传动中的重要性和功能。
这将有助于确定检修计划和检查项目。
2.准备必要的工具和设备：在检修减速器之前，需要准备所需的工具和设备，如扳手、锤子、测量工具等。
确保这些工具和设备是适合于检修减速器的。
第二部分：减速器检修过程（建议700-900字）
1.外观检查：首先进行减速器的外观检查，包括观察是否有明显的损坏或泄漏现象。
还需要检查减速器的安装是否正确，滑动联轴器的连接是否牢固等。
2.清洁减速器：使用适当的清洁剂和刷子清洁减速器的外表面，将沉积物和污垢彻底清除。
3.拆解减速器：根据减速器的结构和维修手册，按照正确的顺序拆下减速器的各个部件。
在拆解过程中需要注意有序拆卸，记录拆解的过程，以便于后续的组装。
减速机的检修步骤
星形接法
三角形接法
整理ppt
27
减速机的检修步骤
35、接线：△接法为低压，Y接法为高压； 电机的接线柱样式，III为△接法， 为Y 接 法；接线时，必须将电缆的三相电线与三 个接线柱连接紧固，地线与箱体连接紧固； 接线时，必须将电缆从接线喇叭嘴进行规 范接线；记不清的时候，打开电机接线箱 的上盖内有提示；
15、将减速机下箱体平稳的放于待修区，根据减 速机的使用方向，依次将高低速轴的齿轮、轴承 用煤油清洗干净，放入箱体合适的位置；
整理ppt
21
减速机的检修步骤
16、将一轴、二轴端盖及配套的间隙调整垫片用 相应的螺栓与下箱体紧固到位； 17、用手转动一轴，使一轴能转动自如，无卡阻 现象；来回转动一轴，听齿轮与齿轮之间的撞击 声的大小，撞击声越大，间隙越大，撞击声越小 间隙越小，根据撞击声的大小来调整间隙，间隙 太小，就将伞齿背面的端盖调整垫减少，间隙太 大，就增加此位置的调整垫。直到调整合适为此。 18、将一二轴端盖拆下；
3030减速机可能发生的故障及原因减速机可能发生的故障及原因减速机噪声变化紧固件松动齿轮轮齿发生损坏轴承间隙过大轴承损坏3131减速机可能发生的故障及原因减速机可能发生的故障及原因工作温度过高箱体里面油面过高油受到严重污染机械故障冷却装置滤油器堵塞冷却剂流量过低轴承损坏3232减速机可能发生的故障及原因减速机可能发生的故障及原因油中有水油中有杂物冷却器破损通风过来的凉空气影响产生凝露3333谢谢大家
整理ppt
28
减速机的检修步骤
36、将减速机的冷却水接通，减速机的冷 却水正常情况要配置为直径13的快接；
37、送电前，先点动试机一下，确认正常 后方可送电试机；
38、试机时间确保2.5h,试机过程必须有人 员在实时监控，测量其温升情况，检测是 否有漏油现象等；
摆线轮减速机安全维护检修规程
摆线轮减速机安全维护检修规程摆线轮减速机是一种常见的减速传动装置，用于降低电机的输出速度，提高扭矩，并且具有体积小、传动效率高、运行平稳等优点。
为了保证摆线轮减速机的正常运行和延长使用寿命，必须进行安全维护检修工作。
本文将从准备工作、日常维护、定期检修等方面阐述摆线轮减速机的安全维护检修规程。
一、准备工作1. 确定维修人员：由具备相应资质和经验的维修人员负责摆线轮减速机的维护检修工作。
2. 准备必要工具：包括扳手、起重工具、油枪等维修工具，确保维修过程中能够正常使用。
3. 了解设备情况：熟悉摆线轮减速机的结构、性能和工作原理，掌握常见故障及其处理方法。
二、日常维护1. 清理外部灰尘：定期清理摆线轮减速机外表面的灰尘和杂物，保持设备清洁。
2. 检查润滑油：定期检查润滑油的油位和油质，确保润滑系统正常工作。
如发现油质变黑或有杂质，应及时更换润滑油。
3. 检查轴承和密封件：定期检查轴承和密封件的磨损情况，如有需要，及时更换。
4. 检查联轴器：定期检查摆线轮减速机的联轴器，确保其紧固可靠，没有松动和磨损等问题。
三、定期检修1. 停机检查：在停机状态下，对摆线轮减速机进行全面检查，包括连轴器、油封、润滑系统等，发现问题及时处理。
2. 清洗零部件：拆下各零部件进行清洗，并用干净布擦拭干净，确保无杂物残留。
3. 检查齿轮：对齿轮进行全面检查，包括齿轮齿面的磨损情况、润滑油脂情况等，如有需要，及时更换齿轮。
4. 更换润滑油：定期更换润滑油，确保油质清洁、新鲜。
5. 检查电机：对电机进行检查，包括轴承磨损情况、绝缘情况等，如有需要，及时进行维修或更换。
四、维修安全注意事项1. 断电操作：在进行维修时，必须先切断电源，防止电机误启动造成安全事故。
2. 防止被夹伤：在拆解和装载零部件时，注意避免手指或身体被夹伤。
3. 使用合适工具：在拆卸和安装零部件时，使用合适的工具，确保操作安全和准确。
4. 维修过程中禁止吸烟：维修过程中禁止吸烟，以防止烟头引起火灾。
摆线针轮减速机检修规程
摆线针轮减速机检修规程
摆线针轮减速机是一种常见的工业传动设备，它具有复杂的结
构和精密的零部件，因此定期的检修和维护是非常重要的。
以下是
摆线针轮减速机的检修规程：
1. 检查外部表面，首先，应该对减速机的外部表面进行检查，
查看是否有损坏或者异物进入的迹象。
如果有，应该及时清理并修复。
2. 检查润滑油，摆线针轮减速机的正常运行需要良好的润滑，
因此需要检查润滑油的油质和油量。
如果发现油质变质或者油量不足，应该及时更换或者添加润滑油。
3. 检查轴承，轴承是摆线针轮减速机中重要的零部件，需要定
期检查其磨损情况和润滑情况。
如果发现轴承有损坏或者润滑不良，应该及时更换或者维护。
4. 清洁内部零部件，定期清洁减速机的内部零部件，包括齿轮、齿条等，确保其表面干净，避免因为灰尘或者异物进入而引起故障。
5. 检查传动效果，在检修过程中，应该测试减速机的传动效果，确保其输出转矩和转速符合要求，如果有异常应该及时调整。
6. 检查密封件，摆线针轮减速机内部通常有密封件，需要检查
其密封性能，确保不会有润滑油泄漏或者灰尘进入。
7. 检查安全装置，最后，应该检查减速机的安全装置，确保其
正常工作，避免因为安全装置失效而引起意外事故。
总之，摆线针轮减速机的检修规程包括外部表面检查、润滑油
检查、轴承检查、清洁内部零部件、检查传动效果、检查密封件和
检查安全装置。
通过定期的检修和维护，可以确保摆线针轮减速机
的正常运行，延长其使用寿命。

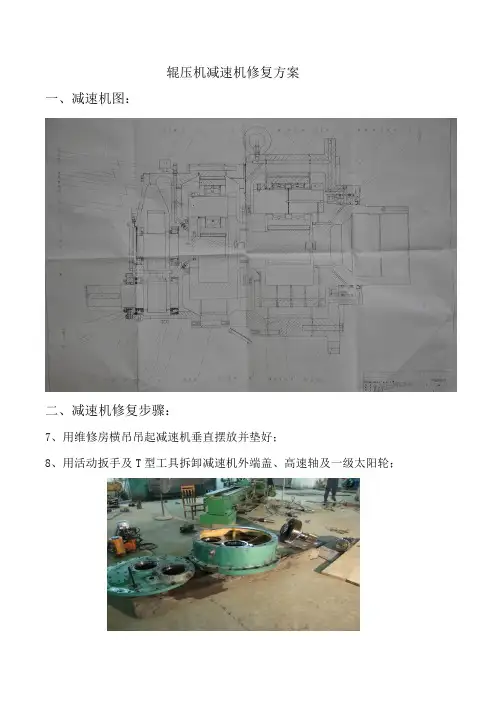

辊压机减速机检修步骤
辊压机减速机修复方案
一、减速机图：
二、减速机修复步骤：
7、用维修房横吊吊起减速机垂直摆放并垫好；
8、用活动扳手及T型工具拆卸减速机外端盖、高速轴及一级太阳轮；
9、用活动扳手、制作T型工具及16T油顶拆卸第二层壳体连接螺栓及定位销，并拆卸一级行星轮；
10、用活动扳手、制作T型工具及16T油顶拆卸第三层壳体，并拆卸二级太阳轮及二级行星轮
11、解体一二级行星轮：把行星轮安装于压力架上，用100T液压油顶把一二级行星齿轮轴从行星架里面压出，并检查齿轮、轴承及轴销；
12、组装一二级行星轮：把行星架安装于三角架上，框式水平仪调整水平，用手动插车辅助把齿轮安装到行星架里面并调整孔位对齐，用液态氮把轴销冷冻约30分钟后，逐个取出并迅速插入齿轮内孔，安装前应用齿轮油全部淋过齿轮及轴承，防止水腐蚀轴承及齿轮表面；
13、用电动葫芦吊起二级行星轮、二级太阳轮及第三层壳体并安装到壳体内
14、用电动葫芦吊起二级行星轮、第二层壳体、一级太阳轮、高速轴及外端盖
15、注意事项：
（1）安装时，各轴承间隙、内外径尺寸、齿轮内圈尺寸及销轴直径应进行测量；
（2）安装过程中，减速机内部应淋上齿轮油，防止内部生绣；
（3）高速轴安装后，用手盘动应较为轻松，并无卡涩现象。
摆线轮减速机安全维护检修规程
摆线轮减速机安全维护检修规程主题内容与适用范围本标准规定了摆线轮减速机的检修周期和检修内容，检修方法及质量标准，试车与验收。
本标准适用于动力公司维修工岗位。
2 设备规范2.1减速滚筒**输煤皮带机型号:JTB300-125-6563N,JTB150-125-6563N,JTB185-125-6563N,JTB75-80-5050N2. 2摆线减速机**给煤机型号：XWE117三期叶轮给煤机BW39-59、XWY4-29-33 设备结构及工作原理设备结构:主要由箱体、摆线轮、转臂轴承、针齿套、针齿销、柱销套等组成。
工作原理：摆线减速机是一种应用行星传动原理，采用摆线轮啮合的传动装置，再输入轴上装有一个180°的双偏心套，又在偏心套上装有两个滚柱轴承，形成H机构，两个偏心轮的中心孔既形成了偏心轴承滚道，并由摆线轮与针齿轮上一组针齿啮合，组成齿差为一的内减速机构。
4 检修周期检修类别小修大修检修周期（小时）05检修项目5.1大修项目5.1.1清洗机体内部油垢及杂物，更换润滑油或润滑脂。
5.1.2检查，紧固各部位螺栓。
5.1.3检查、消除各结合面及密封处渗漏油情况。
5.1.4解体检查，清洗全部机件，冲洗机体油垢及杂物。
5.1.5拆检润滑油及疏通油路。
5.1.6检查，更换各部轴承（尤其是转臂轴承）及骨架式橡胶油封。
5.1.7检查，更换浸渍衬垫纸垫、耐油橡胶垫及O型密封环。
5.1.8检查，更换针齿套、针齿销、输出轴之销轴及销轴套。
5.1.9找正联轴节，确保减速机轴与被驱动装置轴的同轴度。
5.1.10检查，修复或更换摆线齿轮、针齿壳、输出轴及转臂（偏心套）等关键件。
5.1.11检查，修复或更换机座、紧固环、隔离环及凸轮等件。
5.2小修项目5.2.1清洗机体内部油垢及杂物，更换润滑油或润滑脂。
5.2.2检查，紧固各部位螺栓。
5.2.3检查、消除各结合面及密封处渗漏油情况。
6检修工序工艺和质量标准6.1易损件名称：转臂轴承、摆线齿轮、针齿套、针齿销、柱销套、骨架橡胶油封、O型密封环等。
摆线轮减速机安全维护检修规程模版（3篇）
摆线轮减速机安全维护检修规程模版第一章总则第一条为了确保摆线轮减速机的正常运行和延长其使用寿命，保证生产的安全、稳定和可靠性，制定本维护检修规程。
第二条本规程适用于企业摆线轮减速机的维护检修工作。
第三条本规程的违反者将受到相应的纪律处分。
第二章维护检修工作安全措施第四条维护检修人员在进行维修工作前，必须参加岗前培训并持证上岗。
必须配备完整的个人防护设备，包括安全帽、防护眼镜、耳塞、防护手套等，并按要求穿戴。
在进入施工现场前，必须经过领导检查确认后方可进入。
第五条维护检修前必须开展安全技术措施交底和讲解，包括工作位置、周围环境、操作要点等，确保维护检修工作安全顺利进行。
第六条维护检修人员在工作时必须服从指挥，严格按照作业指导书的要求进行操作。
第七条维护检修过程中，操作人员必须熟悉安全操作规程，严禁擅自改变设备的工作状态或设计参数，不得在无资格、无安全技术交底的情况下进行操作。
第八条维护检修人员在进行维修操作时，必须将安全技术措施落实到位，保证人、机、料、法、环全面安全。
第九条维护检修结束后，必须对现场进行清理，还原原状，并做好设备的保养和维护工作。
第十条维修检修人员在维护检修过程中，如发现有关设备可能引发安全事故的隐患，必须立即停止工作，并向领导报告，由专业人员进行处理。
第三章摆线轮减速机的维护检修第十一条摆线轮减速机在使用过程中，必须定期进行维护检修，保证设备的正常运行。
第十二条维修检修期间，必须断开摆线轮减速机的电源，并采取措施防止误操作导致电源重新接通。
第十三条摆线轮减速机的保养维护工作包括定期润滑、清洁、紧固等。
第十四条摆线轮减速机的维护检定期应根据实际使用情况制定，原则上不少于一年进行一次全面的维护检定。
具体检修项目包括：清洁各运动配件的部位、更换润滑油、检查轴承磨损情况、检查密封件的状况等。
第四章维护检修人员的技能要求第十五条维修检修人员必须具备一定的机械基础知识，了解摆线轮减速机工作原理和结构，具备一定的电气知识，能够进行简单的电气维修。
立磨主减速机解体修复步骤
立磨主减速机解体检修方案一、减速机图：一、减速机解体过程：1、调整减速机水平，拆卸输出法兰中心盖板及中心润滑端盖；2、用一根600mm槽钢，中间开两个孔（距离：370mm），把太阳轮与输出法兰连接固定好，用铁块把行星齿轮与行星架垫平，防止拆卸时，行星齿轮倾斜卡住；3、用25T吊车把立磨输出法兰、行星轮及太阳轮（总重：13T）从减速机内部整体拆卸出来；4、对16个推力瓦做好记号，并用绷带逐个吊出摆放好；5、拆卸高速轴润滑油管、高速轴外端盖螺栓，并用该螺栓装入顶丝孔，把高速轴从壳体里面逐渐顶出，2个2T手动葫芦挂拆卸高速轴用25T吊车吊出高速轴；6、拆卸两个平行轴上轴承座法兰与壳体螺栓，并拔出固定销做好记号；7、拆卸轴承座法兰上面的润滑油管；8、各用一根槽钢把两个平行轴与上轴承座法兰连接固定好，用两个5T手动葫芦及25T吊车把两个平行轴及轴承座法兰一起拆卸出来；9、输出法兰与行星架分体：用敲击扳手把输出法兰与行星架螺栓松开，用25T吊车把输出法兰与行星架分离；10、行星齿轮解体：把行星轮安装于压力架，用100T油顶逐个把齿轮轴顶出，并做好记号，检查齿轮表面及轴承是否有磨损；11、两个平行轴与轴承座法兰分离：制作一个油嘴并安装于二级平行小齿轮轴上面油嘴，用电动油泵把液压油注入齿轮轴内，把上轴承内圈胀开，用钢棒敲击辅助，把二级平行小齿轮拆卸出来。
三级平行大齿轮用同样方法拆卸（注：应先拆卸小齿轮，然后拆卸大齿轮），然后制作工具把两平行齿轮上下轴承拆卸；12、高速轴解体：首先把高速轴外端盖、压盖、挡油环及外轴承锁母拆卸，然后把高速轴安装于压力架，用200T液压油顶把高速轴从轴承筒里面拆卸出来，最后制作工具把高速轴上面的轴承拆卸。
二、减速机组装过程：1、高速轴组装：（1）首先通过轴承外圈的隔圈调整高速轴外面背靠背轴承间隙，把两个轴承背靠背平整好于平台上面，用塞寸测量轴承间隙；（2）把内轴承及两轴承内圈隔套安装到高速轴上，用柴油把轴承筒清洗干净，然后把高速轴安装到轴承筒子内；（3）安装外轴承：首先把背靠背轴承外圈安装到轴承筒内，然后用轴承加热器把一个轴承加热到110℃，把此轴承迅速安装到轴承筒内，继续加热第二个轴承并安装到轴承筒内，然后放入轴承外圈隔圈，最后安装第二个轴承外圈，用轴承锁母把轴承紧固在高速轴上；（4）高速轴轴承间隙复查：制作3个顶丝把第二个轴承外圈压紧，用吊车把高速轴吊起放下，用百分表反复测量轴承轴向间隙(标准：0.26-0.45mm)，如不合适，拆卸出背靠背轴承外圈隔圈并加工到合适为止；（5）安装挡油环、压环及端盖。
摆线减速机检修规程
厂设备维护检修规程编制：日期：校对：日期：审核：日期：批准：日期：发布日期：年月日目录摆线减速机检修规程 (4)1 总则 ...... .. (4)1.1 适用范围. .............................................. (4)1.2 结构简述 (4)1.3 技术性能 (4)2 完好标准 (4)2.1 零、部件 (4)2.2 运行性能 (4)2.3 技术资料 (4)2.4 设备及环境 (4)3 设备的维护 (4)3.1 日常维护 (4)3.2 定期检查 (5)3.3 常见故障处理方法 (5)3.4 紧急情况停车 (5)4 检修周期及检修内容 (5)4.1 检修周期 (5)4.2 检修内容 (5)5 检修方法与质量标准 (6)5.1 拆卸顺序简述 (6)5.2 机座 (6)5.3 针齿壳 (6)5.4 摆线齿轮 (7)5.5 输出轴 (7)5.6 橡胶密封圈 (7)5.7 针齿套与针齿销 (7)5.8 销轴与销套 (8)5.9 滚动轴承 (8)5.10 联轴器 (8)5.11 润滑系统 (8)6 试车与验收 (8)6.1 试车前的准备工作 (8)6.2 试车 (8)6.3 验收 (9)7 维护检修安全注意事项 (9)7.1 维护安全注意事项 (9)7.2 检修安全注意事项 (9)7.3 试车安全注意事项 (9)摆线减速机检修规程1 总则1.1 适用范围.本规程适于卧式、立式行星摆线针轮减速机维护和检修。
1.2 结构简述摆线针轮减速机主要由输出轴、紧固环、机座、针齿销，针齿套、摆线轮，针齿壳、法兰盘，间隔环、销套、销铂、偏心套、输入赖，电机等组成。
1.3 技术性能见下表12 完好标准2.1 零、部件2.1.1 减速机及电机各零部件完整齐全。
2.1.2 地脚螺栓及各连接螺栓，螺母紧固。
基础、机座稳固可靠。
2.1.3 仪表、计器、信号、联琐和安全装置，按期技验，达到齐全、完整、灵敏、准确。
减速器检修方案
减速器检修方案一、检修前的准备。
1. 工具大集合。
扳手、螺丝刀那是肯定不能少的，就像战士上战场不能没枪一样。
还得有塞尺，这可是检查间隙的小能手。
另外，准备好铜棒，它在拆卸的时候就像一个温柔的小助手，不会把零件弄伤。
各种规格的润滑油也要备好，这可是减速器的“生命之泉”。
大一点的容器，用来装拆下来的小零件，可不能让它们像调皮的小豆子一样到处乱跑。
2. 安全防护要做好。
安全帽得戴上，万一有个小零件调皮地飞出来，这可是咱脑袋的保护神。
手套也要戴好，既能保护手，又能增加摩擦力，让拆卸更顺手。
3. 对减速器的初步观察。
在动手之前，先围着减速器转一圈，就像医生看病前先观察病人的气色一样。
看看有没有明显的漏油、外壳变形或者奇怪的响声。
要是有漏油，得先大概判断下是从哪儿漏出来的，是密封垫没安好，还是哪个接口松动了。
二、拆卸步骤。
1. 先拆外部附件。
先把连接减速器和其他设备的螺栓、联轴器之类的东西拆下来。
拆螺栓的时候，得按照对角的顺序来，就像给魔方拧螺丝一样，要均衡用力，这样才能保证不会让减速器因为受力不均而产生变形。
把这些外部附件拆下来后，要整齐地放在一边，并且最好做个小标记，省得装回去的时候找不到北。
2. 打开减速器外壳。
找到减速器外壳的连接螺栓，小心翼翼地拧下来。
这时候要是遇到难拧的螺栓，可别死较劲，用点润滑油泡一泡，再用合适的扳手慢慢拧。
把外壳打开后，先别急着动里面的零件，先仔细看看里面的油的情况，是清亮的还是浑浊的，有没有金属屑。
如果油很浑浊，还带着金属屑，那可有点麻烦了，这可能意味着里面的齿轮或者轴承有磨损了。
3. 拆卸内部零件。
先拆齿轮，用专用工具把齿轮的固定装置松开，然后轻轻把齿轮拿出来。
这时候要特别小心，别把齿轮的齿给碰坏了，那可就像弄坏了齿轮的牙齿一样，它就没法好好工作了。
接着拆轴承，轴承可是个难伺候的主儿。
用铜棒轻轻敲打着把它取出来，可不能用蛮力，不然把轴承座或者轴承本身弄坏了，那可就得不偿失了。
