第七章标准件和常用件习题答案 PPT

合集下载

《机械标准件和常用》课件

《机械标准件和常用》课件

03
机械标准件的选用与安装
选用原则
适用性
选用标准件应满足机械设备的 实际需要,确保其功能和性能
要求。
互换性
选用的标准件应具有良好的互 换性,方便更换和维修。
经济性
在满足功能和性能要求的前提 下,应选择价格合理、性价比 高的标准件。
安全性
选用标准件应确保机械设备的 安全运行,避免因质量问题引
发安全事故。
齿轮
总结词
实现机械传动和变速的零件
详细描述
齿轮是一种实现机械传动和变速的零件。它由两个或多个相 互咬合的轮齿组成,通过轮齿的咬合实现扭矩和旋转运动的 传递。齿轮可以改变旋转方向、转速和扭矩,广泛应用于各 种机械传动系统中。
轴承
总结词
支承轴颈并承受载荷的零件
详细描述
轴承是一种支承轴颈并承受载荷的零件。它 通常由内圈、外圈和滚动体组成,内圈和外 圈之间装有滚动体,通过滚动体的滚动实现 轴颈的转动。轴承能够承受较大的载荷,并 能够减少摩擦和磨损,提高机械效率和使用 寿命。
分类
根据不同的分类标准,机械标准件可 以分为不同的类型,如按功能可分为 紧固件、传动件、支撑件等;按材料 可分为金属件、塑料件等。
机械标准件的重要性
提高生产效率
标准化的设计使得机械标准件可 以在生产线上快速、准确地装配 ,提高了生产效率,降低了生产
成本。
保证产品质量
标准化的机械标准件可以保证产品 的质量和性能的稳定性,减少了因 零部件质量问题导致的生产事故。
农业机械
农业机械中的各种齿轮、轴承、 链条等都是标准件,它们提高了 农业机械的工作效率和耐久性。
建筑机械
在建筑机械中,标准件的应用也 非常广泛,如液压元件、轴承、 链条等,它们保证了建筑机械的 高效性和安全性。

《画法几何及机械制图习题集》参考标准答案

《画法几何及机械制图习题集》参考标准答案

72
精模选型ppt 答案 目录 上页 下页 退出 84
73
精模选型ppt 答案 目录 上页 下页 退出 85
74
精模选型ppt 答案 目录 上页 下页 退出 86
75
精模选型ppt 答案 目录 上页 下页 退出 87
76
精模选型ppt 答案 目录 上页 下页 退出 88
77
件2
件9
件7
件1
14
精模选型ppt 答案 目录 上页 下页 退出 26
15
模型
模型 精选ppt 答案 目录 上页 下页 退出 27
16
精模选型ppt 答案 目录 上页 下页 退出 28
17
精模选型ppt 答案 目录 上页 下页 退出 29
18
精模选型ppt 答案 目录 上页 下页 退出 30
19
精模选型ppt 答案 目录 上页 下页 退出 31
82
1号 填空 精模选型ppt 读图 目录 上页 下页 退出 94
83
9、10号 填空 精模选型ppt 读图 目录 上页 下页 退出 95
84
7号
8号 填空 精模选型ppt 读图 目录 上页 下页 退出 96
85
精选ppt 答案 目录 上页 下页 退出 97
86
精选ppt 模型 目录 上页 下页 退出 98
43
模型
模型
精选ppt 答案 目录 上页 下页 退出 55
44
精模选型ppt 答案 目录 上页 下页 退出 56
45
精模选型ppt 答案 目录 上页 下页 退出 57
46
模型
模型
模型
精选ppt 答案 目录 上页 下页 退出 58

工程图学基础第七章 标准件和常用件解析

工程图学基础第七章 标准件和常用件解析

第七章标准件和常用件本章内容:第一节螺纹第二节螺纹紧固件第三节齿轮第四节键和销第五节滚动轴承第六节弹簧第一节螺纹一、螺纹的形成及要素一平面图形(如三角形、矩形、梯形等)沿一圆柱或圆锥面上的螺旋线运动,在该圆柱或圆锥面上形成的连续的凸起和沟槽即为螺纹。

在圆柱(或圆锥)外表面上形成的螺纹称为外螺纹;在圆柱(或圆锥)内表面上形成的螺纹称为内螺纹外螺纹内螺纹(一)螺纹的形成(二)螺纹的要素1、牙型沿螺纹的轴线方向剖切,所得的螺纹的轮廓形状称为螺纹的牙型。

常见的牙型有三角形、梯形、锯齿形等。

2、公称直径螺纹的直径有大径(d 或D )、小径(d 1或D 1)、中径之分。

普通螺纹和梯形螺纹的大径又称公称直径。

与外螺纹的牙顶或内螺纹的牙底相切的假想圆柱或圆锥的直径称为大径。

与外螺纹的牙底或内螺纹的牙顶相切的假想圆柱或圆锥的直径称为小径。

在大径和小径之间,通过牙型上的沟槽和凸起宽度相等的假想圆柱或圆锥的直径称为中径。

外螺纹内螺纹ⅠⅡ 牙顶牙底I螺距Ph牙底牙顶h螺距PⅠ/4:1 Ⅱ/4:1大径 D ,d小径D 1 d 1中径D 2 d 23、线数螺纹有单线和多线之分。

圆柱面上沿一条螺旋线所形成的螺纹称为单线螺纹;由两条或两条以上沿轴线等距分布的螺旋线形成的螺纹称为多线螺纹。

螺纹的线数用n来表示。

单线螺纹三线螺纹4、螺距和导程相邻两牙在中径线上对应点间的轴向距离称为螺距,用P表示。

同一条螺旋线上相邻两牙在中径线上对应点间的轴向距离称为导程,用L表示。

对于单线螺纹,螺距=导程;对于多线螺纹,P=L/n。

单线螺纹三线螺纹5、旋向旋向有左旋和右旋之分。

顺时针旋转时旋进的螺纹称为右旋螺纹;逆时针旋转时旋进的螺纹称为左旋螺纹。

内外螺纹能够旋合在一起的条件是:五个要素必须完全相同。

右旋螺纹左旋螺纹二、螺纹的规定画法1、外螺纹的画法在平行于螺纹轴线的视图中,螺纹大径用粗实线表示,小径用细实线表示,螺纹终止线用粗实线表示。

在垂直于螺纹轴线的视图中,螺纹大径画成粗实线圆,小径画成3/4细实线圆,螺杆上倒角圆的投影不画。

2024版《CAD标准件和常用件》课件

2024版《CAD标准件和常用件》课件
CAD标准件和常用件的使用可以大大提高设计效率,减少重复劳动,降低生产成本。
在工程设计中的作用
标准件和常用件的应用使得工程设计更加规范化、模块化,有利于实现设计的标准化和系列化,提高产品质量和 可靠性。
行业发展趋势与前景展望
发展趋势
随着CAD技术的不断发展和普及,CAD标准件和常用件的种类和数量将不断增加,应 用范围也将更加广泛。
VS
螺母
螺母是与螺栓配合使用的一种连接元件, 具有内螺纹,可旋合在螺栓的螺纹上。根 据形状、尺寸和材质等,螺母也可分为多 种类型,如六角螺母、蝶形螺母、锁紧螺 母等。
轴承、齿轮类标准件
轴承
轴承是一种支撑旋转轴或往复运动的机械元 件,可降低摩擦系数并保证回转精度。根据 结构、承载能力和运动方式等,轴承可分为 多种类型,如深沟球轴承、圆锥滚子轴承、 推力轴承等。
要点二
垫圈
垫圈是一种薄板状机械元件,通常用于增加连接件的接触面 积或调整连接件的间隙。根据形状、尺寸和材质等,垫圈也 可分为多种类型,如平垫圈、弹簧垫圈、锁紧垫圈等。
其他常见类型标准件

销是一种用于定位和连接的机械元件,通常具有圆柱形或圆锥形。根据直径、长度和材质等,销可分为多种 类型,如圆柱销、圆锥销、开口销等。
CAD标准件和常用件的参 数化设计
掌握各种CAD软件的建模方法, 能够熟练绘制标准件和常用件 的三维模型。
通过参数化设计,可以快速修 改零件尺寸、形状等参数,提 高设计效率。
学员心得体会分享
学员A
通过学习,我深刻认识到了CAD 标准件和常用件在机械设计中的 重要性,掌握了它们的选用原则 和建模方法,对我的工作有很大 的帮助。
01
螺栓
连接两个物体的常用紧固件,具有 不同的头部设计和螺纹规格。

工程制图技术基础第7章 标准件和常用件

工程制图技术基础第7章 标准件和常用件
1. 螺栓连接的画法
装配时先在被连接的两个零件上钻出比螺栓直径d 稍大的通孔(约为1.1d),然后使螺栓穿过通孔,并在 螺栓上套上垫圈,再用螺母拧紧。
(a)连接前 (b)连接后 (c)简化画法
2.螺栓、螺母和垫圈的近似画法
绘制螺栓连接的装配图时,可按螺栓、螺母、垫 圈的规定标记,从有关的附录、附表中查得绘图所需 的尺寸。但在绘图时,为简便起见,通常按螺栓的螺 纹规格、螺母的螺纹规格D、垫圈的公称尺寸进行比 例折算,得出各部分尺寸后按近似画法画出,如下图 所示。螺栓的公称长度l,应先查阅垫圈、螺母的表 格得出h、mmax,再加上被连接件的厚度等,经计 算后选定。
(a) 局部剖视图
(b) 局部放大图
7.1.3 常见螺纹的种类和标注
螺纹按用途可分为两大类:连接螺纹和传动螺纹, 前者起连接作用,后者用于传递动力和运动。
螺纹按照国家标准中的画法规定画出后,图上并未 表明牙型、公称直径、螺距、线数和旋向等要素,故需 用标记来说明。
1.螺纹的特征代号
各种常用标准螺纹的特征代号见下表。
螺栓公称长度计算公式:l≥δ1+δ2+h+ mmax+a
其中a是螺栓伸出螺母的长度,一般取约0.3d, 上式计算得出数值后,再从相应的螺栓标准所规定的 长度系列中,修正为标准值L。
(a)螺母
(b)螺栓 (c)平垫圈(A级)
3. 螺栓、螺母、垫圈的规定标记
螺栓GB/T 5782 Md×1 表示螺纹规格为dmm,公称长度lmm,GB/T 5782是六 角头螺栓的国标代号。
工程制图技术基础第7章 标准件和常用件
一台机器由若干个零件和部件组成,机器的功能不 同,所包含的零件和部件的数量、种类和各零件的形状 有很大差异。其中有的零件或部件的结构形状、尺寸、 画法和标记已全部标准化,称为标准件,如:螺钉、螺 栓、螺母、垫圈、键、销、轴承等;有的零件只有部分 标准化,习惯称这些零件为常用件,如齿轮、蜗轮、蜗 杆等。

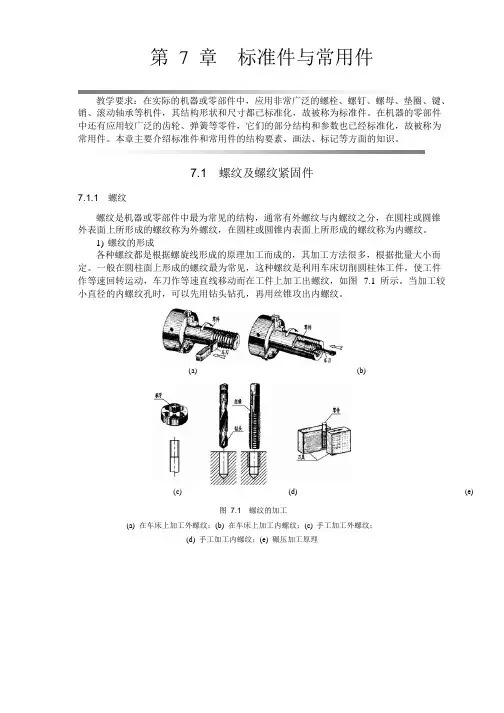

第七章 标准件与常用件

第七章 标准件与常用件

第7 章标准件与常用件教学要求:在实际的机器或零部件中,应用非常广泛的螺栓、螺钉、螺母、垫圈、键、销、滚动轴承等机件,其结构形状和尺寸都已标准化,故被称为标准件。

在机器的零部件中还有应用较广泛的齿轮、弹簧等零件,它们的部分结构和参数也已经标准化,故被称为常用件。

本章主要介绍标准件和常用件的结构要素、画法、标记等方面的知识。

7.1 螺纹及螺纹紧固件7.1.1 螺纹螺纹是机器或零部件中最为常见的结构,通常有外螺纹与内螺纹之分,在圆柱或圆锥外表面上所形成的螺纹称为外螺纹,在圆柱或圆锥内表面上所形成的螺纹称为内螺纹。

1) 螺纹的形成各种螺纹都是根据螺旋线形成的原理加工而成的,其加工方法很多,根据批量大小而定。

一般在圆柱面上形成的螺纹最为常见,这种螺纹是利用车床切削圆柱体工件,使工件作等速回转运动,车刀作等速直线移动而在工件上加工出螺纹,如图7.1 所示。

当加工较小直径的内螺纹孔时,可以先用钻头钻孔,再用丝锥攻出内螺纹。

(a) (b)(c) (d) (e)图7.1 螺纹的加工(a) 在车床上加工外螺纹;(b) 在车床上加工内螺纹;(c) 手工加工外螺纹;(d) 手工加工内螺纹;(e) 碾压加工原理2) 螺纹的基本要素内、外螺纹是相互成对使用的,只有当内、外螺纹的基本要素完全一致时,才能正常 地旋合,螺纹的基本要素包括:牙型、公称直径、线数、螺距和导程、旋向 5 个。

(1) 牙型。

在通过螺纹轴线的剖面上,螺纹的轮廓形状称为螺纹牙型;牙型上向外凸起的尖顶称为牙顶,向里凹进的槽底称为牙底;相邻两牙侧面间的夹角称为牙型角,如图 7.2 所示。

常见标准螺纹的牙型有三角形、梯形和锯齿形 3 种。

图 7.2 螺纹的牙型(2) 公称直径。

螺纹的直径有大径、中径、小径之分,如图 7.3 所示。

其中大径是指与外螺纹牙顶或内螺纹牙底相重合的假想圆柱体的直径,称为螺纹的最大直径。

小径是指与 外螺纹牙底或内螺纹牙顶相重合的假想圆柱体的直径,称为螺纹的最小直径。

机械制图(标准件和常用件)

例: 滚动轴承 30307 GB/T 276—1994 •⑴、右起第一、二位数字表示轴承的内径代号。 •⑵、右起第三、四位数字表示轴承的外径系列代号。 •⑶、右起第五位数字表示轴承的类型代号。 •⑷、轴承的精度等级分为C、D、E、G四级,C级精度最高、G级 最低且为常用精度等级,在代号中G级可省略不标注。(例:滚动 轴承 E30307 GB/T 276—1994,滚动轴承 30307 GB/T 276—1994) •例30307,07表示内径代号(d=7×5=35),03表示轴承尺寸系列,3 表示轴承为圆锥滚子轴承。
9/41
螺纹 种类
非 螺 纹 密 封 的 管 螺 纹
标注图例
wangcheLeabharlann ggang标注含义说明 圆柱管外螺纹, A级,左旋,尺寸 代号为1(指管口 通径为1吋,螺纹 尺寸须查表得)。 圆柱管内螺纹, 右旋,尺寸代号 为1/2。
10/41
螺纹 种类
用 螺 纹 密 封 的 管 螺 纹
wangchenggang
牙 顶 圆 (粗 实 线)
d1 d
小大径径
牙 底 线(细 实 线 一 直 进 入 倒 角,d1约 等 于 0.85d, 也 可 根 据 d查 表 得d1)
a) 外 螺 纹 的 画 法
牙 底 圆 (约 3/4圆 实 线 , 且 倒 角 圆 不 画
d1 d
小大径径
b) 螺 纹 制 作 在 管 子 外 表 面 的 剖 开 画 法
a.普通螺纹、梯形螺纹、锯齿形螺纹的标注
螺距 (单线) 螺纹特征代号 公称直径 导程(P螺距)(多线)旋向 公差带代号 旋合长度代号
b.管螺纹的标注
螺纹特征代号 尺寸代号 公差等级代号 旋向
c.特殊螺纹应在螺纹特征代号前加注“特”字。

机械制图_螺纹连接(PPT57页)

用于水管、油管、气管等 薄壁管子上,用于管路的 联接。
传 梯形螺纹 Tr



锯齿形 螺纹
B
用于各种机床的丝杠,做 传动用。
只能传递单方向的动力。
五、)螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线,内 螺纹的小径线)。
★牙底用细实线表示 (外螺纹的小径线,内 螺纹的大径线)。
★在投影为圆的视图上,表示牙底的细实线 圆只画约3/4圈。
30º
头部
倒角
2d
螺杆
0.7d
2d L
简化画法:
C0.1d
d
2d 0.7d l (由设计决定)
3、 双 头 螺 柱
结构:A型和B型 有旋入端和拧紧端之分 规格只寸:螺纹大径和双头螺柱长度
d
旋入端
bm
A型 L b
拧紧端
d
bm
B型
b
L
标记:名称 标准代号 类型 螺纹代号×长度 螺柱 GB/T899 M12×45




内螺纹
二、)螺纹的种类和结构
外螺纹
牙顶
倒角
内螺纹
螺尾
牙底
螺尾
螺纹收尾 退刀纹
退刀槽
外退刀槽
退出车刀
车刀 开始退刀
内退刀槽
车 刀
三、) 螺纹要素
1、牙型
在通过螺纹轴线的剖面上,螺纹
的轮廓形状。
牙型
常用的有:
三角形
梯形
锯齿形
2、 螺纹的大径、小径和中径
大径:与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。D、d
小径:与外螺纹牙底或内螺纹牙顶相切的
假想圆柱面的直径。 D1、d1

机械制图-标准件和常用件


圆柱销
(2) 销的种类 圆锥销
开口销 (3) 销的标记
公称直径10mm,长50 mm的B型圆柱销 标记: 销 GB119-86 B10×50
2. 销 联 接 的 画 法
圆柱销
零件1 圆锥销
轴 轴套
圆柱销联接
零件2
圆锥销联接
7-3 齿 轮
♂ 作用
传递运动和动力 改变轴的转速与转向
圆柱齿轮 ♂ 种类 圆锥齿轮
管螺纹
※G右面的 数字不是管 螺纹的大径 ,而是尺寸 代号。
内螺纹
※尺寸界线应 从大径引出
※管螺纹和其它 螺纹的标注指引
线不同
五 螺纹紧固件的标记和画法
常用的螺纹紧固件有:螺栓、螺钉、螺柱、螺母和
垫圈等。由于这类零件都是标准件,通常只需用简化画 法画出它们的装配图,同时给出它们的规定标记。
标记方法按 “GB” 有关规定。
标准件和常用件
7-1螺纹与螺纹紧固件 7-2键与销 7-3齿轮
§7-1 螺纹及螺纹紧固件
标准件: 生产实际中,国家对 于需用量大且使用广泛的零件制订 了专门的标准,此类零件统称为标 准件。
常见的标准件有:螺钉、螺栓、螺母、垫圈、键等。
常用件: 像齿轮、滚动轴承、弹簧等在机械设备中使 用较多的零部件称为常用件。常用件的一些结 构也是标 准化的。
单线螺纹
双线螺纹
⑷ 螺距和导程
螺纹上相邻两牙在中径线上对应两点之间 的轴向距离P称为螺距。
同一条螺旋线上相邻两牙在中径线上对 应两点之间的轴向距离L称为导程。
螺距=导程
导程 螺距
单线螺纹: P=L 多线螺纹: P=L/n
⑸ 螺纹的旋向
右旋(常用) 左旋
左旋 右旋 ※ 只有上述各要素完全相同的内、外

第七章 标准件和常用件


1
螺 钉 连 接
2
正确 画法
3
螺钉与孔之间应画间隙。 螺纹孔深应长与螺钉旋入的深度。
螺钉头槽沟在俯视图中规定画成倾斜45ο。
第二节 键和销
第七章 标准件和常用件

键的作用
键用于连接轴和轴上的 传 动 件 ( 齿轮 、 皮带轮 等 ), 起传递扭矩的作用。 轴 键 皮带轮
——键是标准件
☆粗牙螺纹可以不标注螺距。 ☆单线螺纹可以不标注导程与线数。
☆右旋螺纹可省略“右”字,左旋时则标注LH。
☆旋合长度为中等时,“N”可省略。
第七章 标准件和常用件
⒉ 标注示例
M20×2LH-5g6g-S
例1: 普通螺纹
大径d=20 螺距P2 (细牙)
左旋 短旋合长度 顶径公差带代号 中径公差带代号
例2:
普通平键:
L b

8×30
GB/T 1096-1979
表示圆头普通平键(A型),宽度b=8mm,长度L=30mm
第七章 标准件和常用件
半圆键:
φd1
b

6×25
GB/T 1099-79
表示半圆头键,宽度b=8mm,直径d1=25mm
第七章 标准件和常用件
钩头锲键:
1:100
b
L

8×30
GB/T 1565-1979
第七章 标准件和常用件
紧定螺钉连接画法:
用锥端紧定螺钉限制轮和轴的相对位置,使它们不能产生相对运动。
紧定螺钉常用于定位、防松而且受力较小的情况。
螺钉装配图的简化画法
t
0.5d bm l
螺钉长度: l计=bm+t
bm: 钢: bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
