砂模铸造
砂型铸造模具设计及制造分析
砂型铸造模具设计及制造分析摘要:模具是注塑成型工艺的一个组成部分，也是铸造工业的重要组成部分。
设计思路和技术方案与模具的整体质量息息相关，决定了砂芯及铸件的质量。
因此，铸造模具设计应该得到铸造企业的高度重视。
本文从铸造的角度，对铸造模具设计，特别是冷芯盒模具设计和模具各部件设计进行了详细的研究，以期用于模具制造前的设计工作。
关键词:砂型铸造；模具设计；制造工艺经过多年的不断发展，铸造模具质量有了明显提高，但整体自主创新能力仍然不足，且欠缺足够的竞争力。
另外，大多数铸造模具设计师在铸造领域缺乏经验，也没有设计铸造工艺的能力，开发出来的模具很多不能满足铸件的实际生产需要，铸造企业经常需要根据各种生产情况修改模具，于是铸造企业不得不培养自己的模具设计人员并改进模具设计，铸造工艺设计和模具设计的紧密结合是模具质量保证的前提，也是铸造企业追求创新需要大力推行的重要过程。
1铸造企业要培养模具设计工程师即使在今天，仍有部分铸造企业完全依赖模具供应商提供生产所需模具，这样做会让铸造企业不用在模具的设计和制造上投入过多的精力，但是，它会给铸造生产带来很多隐患，后续的优化更改花费大量时间和费用。
如果模具供应商开发的模具不符合所制造铸件的技术要求，铸造企业将不得不进行许多更改和优化，如模具的射砂系统、砂芯固化系统、浇注系统等重要细节，以后也会经常进行复杂的更改。
基于以上原因，铸造企业需要培养自己的模具设计工程师。
模具设计工程师可以兼顾铸造工艺设计，这样做的好处是使设计的模具更接近铸件的实际生产，减少或避免新铸件开发的后续修改，提供更全面的模具技术，从而可以成功开发新产品。
由于模具制造需要投资大量的加工设备，也需要大量的模具技术人员。
所以，作为一家铸造企业，可能没有自己的模具制造设备，但需要有自己的铸造工艺设计师和模具设计师，以确保模具工艺的可行性和新产品顺利开发。
2铸造工艺设计2.1分型面的选择在砂型铸造中，分型面选择合理可以简化组芯、造型操作，提高生产率，在选择分型面时一般需要考虑以下几个方面：为便于起模，一般分型面应选择在铸件最大截面处，一个截面无法起模时，局部阻碍起模的形状可做成活块，尽可能减少分型面和活块数量。

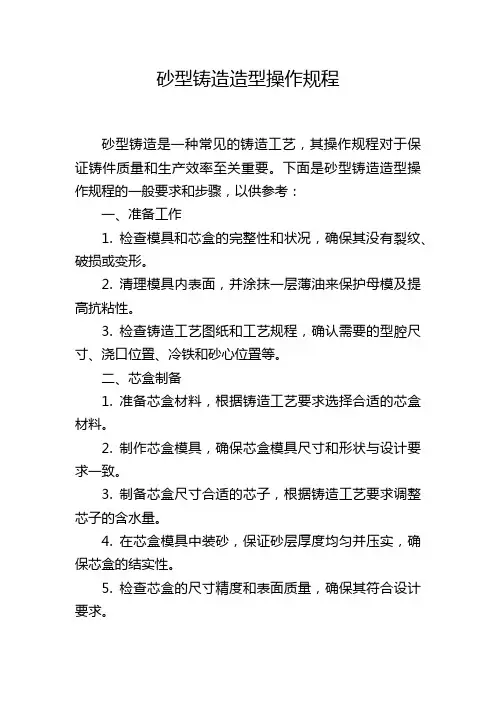

砂型铸造造型操作规程
砂型铸造造型操作规程砂型铸造是一种常见的铸造工艺，其操作规程对于保证铸件质量和生产效率至关重要。
下面是砂型铸造造型操作规程的一般要求和步骤，以供参考：一、准备工作1. 检查模具和芯盒的完整性和状况，确保其没有裂纹、破损或变形。
2. 清理模具内表面，并涂抹一层薄油来保护母模及提高抗粘性。
3. 检查铸造工艺图纸和工艺规程，确认需要的型腔尺寸、浇口位置、冷铁和砂心位置等。
二、芯盒制备1. 准备芯盒材料，根据铸造工艺要求选择合适的芯盒材料。
2. 制作芯盒模具，确保芯盒模具尺寸和形状与设计要求一致。
3. 制备芯盒尺寸合适的芯子，根据铸造工艺要求调整芯子的含水量。
4. 在芯盒模具中装砂，保证砂层厚度均匀并压实，确保芯盒的结实性。
5. 检查芯盒的尺寸精度和表面质量，确保其符合设计要求。
三、模具制备1. 准备模具的砂型材料，根据铸造工艺要求选择合适的砂型材料。
2. 准备砂箱并抹布，保证砂箱的清洁和干燥，以免砂粒粘附在砂箱内表面。
3. 料浆混合均匀，根据砂型的不同需要，调整水分和胶结剂的比例。
4. 涂抹分离剂，在模具表面均匀地喷洒分离剂，以防止砂粒粘附在模具上。
5. 将液态砂浆均匀地倒入砂箱中，待砂浆凝固成砂型后，将多余砂浆倒掉，露出模具孔和铸件净型。
四、芯和模的组装1. 将芯子和模具清洁干净，并检查是否有损坏或变形等缺陷。
2. 将芯子放置在模具的适当位置上，并使用夹具或夹具夹紧芯子。
3. 确保芯子与模具之间无缝隙，且芯子与模具之间的间隙符合设计要求。
五、整理修整1. 根据铸造工艺要求，修整砂型表面，使其平整、整齐，并修复任何缺陷。
2. 清理砂箱及砂型，确保之后的工序能够顺利进行。
六、组装及检查1. 进行模具组装，确保模具的各部分正确组合，并紧固好螺栓。
2. 进行模具表面质量检查，注意检查是否有砂粒、裂纹、气孔等缺陷。
以上是砂型铸造造型操作规程的一般要求和步骤，具体的操作规范还需根据具体的工艺要求和铸件结构来确定。
砂型铸造铝合金模具材质
砂型铸造铝合金模具材质
首先，砂型铸造是一种通过在砂模中浇铸金属来制造零件的工艺。
而铝合金是一种轻质、耐腐蚀的金属材料，具有良好的加工性
能和强度，因此在模具制造中得到了广泛应用。
砂型铸造铝合金模具材质具有以下几个特点：
1. 轻质高强，铝合金本身具有轻质高强的特点，因此制作的模
具相对轻便，易于搬运和操作，同时具有较高的强度和耐磨性。
2. 耐腐蚀，铝合金具有良好的耐腐蚀性能，能够在潮湿、腐蚀
性环境下长期使用，因此适合用于制作砂型铸造模具，能够延长模
具的使用寿命。
3. 加工性能好，铝合金易于加工和成型，适合进行切削、冲压
等加工工艺，因此能够满足各种形状复杂的模具需求。
砂型铸造铝合金模具材质在工业生产中有着广泛的应用。
它们
可以用于制造汽车零部件、家用电器、机械设备等各种产品的模具，能够满足复杂零件的生产需求。
同时，由于铝合金模具具有良好的
导热性能，可以有效地加快铸造过程，提高生产效率。
总的来说，砂型铸造铝合金模具材质具有轻质高强、耐腐蚀、加工性能好等特点，能够满足各种复杂零件的生产需求，因此在工业生产中具有重要的应用价值。
随着技术的不断进步，相信砂型铸造铝合金模具材质将会在未来得到更广泛的应用和发展。
砂型铸造流程
砂型铸造流程砂型铸造是一种常见的金属铸造工艺，通过在砂型中浇铸熔化的金属，然后等待其冷却凝固，最终得到所需的铸件。
这种工艺被广泛应用于汽车、航空航天、机械制造等领域。
下面将介绍砂型铸造的流程及其相关注意事项。
首先，准备模具。
模具是砂型铸造的关键，它决定了最终铸件的形状和尺寸。
通常情况下，模具由两部分组成，上模和下模。
上模和下模之间的接触面称为分型面。
模具的制作需要考虑到铸件的结构、缩孔、浇口、冷却等因素。
其次，准备砂型。
选择合适的砂型材料非常重要，常见的砂型材料包括湿砂、干砂和化学硬化砂。
在制作砂型的过程中，需要将模具分成上、中、下几个部分，然后在模具中填充砂料，用压实工具进行振实，最终得到完整的砂型。
然后，制作浇注系统。
浇注系统包括浇口、冒口、滤料等组成部分。
浇口的设计应考虑金属液的顺利流入和填充整个砂型的需要，冒口则是用来排出砂型中的燃烧气体和热风的。
滤料则可以净化金属液，防止杂质进入铸件。
接下来，进行浇注。
在浇注之前，需要预热砂型，以防止金属液的急剧冷却和热应力。
然后，将预热的砂型放置在浇注设备下方，打开炉门，将熔化的金属液倒入浇口，让其顺着浇口流入砂型内部。
待金属液冷却凝固后，即可取出铸件。
最后，进行后处理。
铸件在取出后，需要进行去砂、切割、修磨等工艺，以得到符合要求的最终产品。
在后处理的过程中，需要注意安全防护，防止因铸件温度过高而造成烫伤或其他意外。
总的来说，砂型铸造流程包括模具准备、砂型制作、浇注系统设计、浇注、后处理等多个环节。
每个环节都需要严格控制，以确保最终铸件的质量。
同时，还需要注意安全生产，确保生产过程中不发生意外事故。
希望以上内容对您有所帮助，谢谢阅读。
翻砂铸造知识（铸造木模、金属铝模）
翻砂铸造知识（铸造⽊模、⾦属铝模）⾦属模是⽤⾦属做的模⼦,翻砂模是翻砂⽤的模型，即造型⽤的模型，包括⽊模、⾦属模、树脂模，塑料模。
⾦属模⼜包括铝模、铁模、钢模等等。
铸件模具主要分为⾦属模、塑料模、⽊模具、泡沫模四⼤类，这是按照使⽤寿命排列的顺序，价格也是依次降低。
砂型铸造，如果零件表⾯要求⾼，批量⼤，⼀般会采⽤⾦属模具进⾏造型，其次会选⽤塑料模（树脂模具）造型，这两种模具成本较⾼，但零件尺⼨能的以有效保证；假如零件表⾯要求不是很⾼，或属于⼩批量单件⽣产的，⼀般采⽤⽊模具造型，成本低！泡沫模主要⽤于消失模铸造，尺⼨精度很⾼，但是⼀次性投⼊较⼤，泡沫不能回⽤。
⽽对于复杂铸件内腔来说，如柴油机缸盖⽔腔、排⽓管等等，⼀般的⾦属模是⽆法保证的，这个要根据⼯艺特点制作特殊的⽤于热（冷）芯盒⽣产的专⽤⾦属模具。
翻砂是将熔化的⾦属浇灌⼊铸型空腔中，冷却凝固后⽽获得产品的⽣产⽅法。
在汽车制造过程中，采⽤铸铁制成⽑坯的零件很多，约占全车重量的60％左右，如⽓缸体、变速器箱体、转向器壳体、后桥壳体、制动⿎、各种⽀架等。
制造铸铁件通常采⽤砂型。
砂型的原料以砂⼦为主，并与粘结剂、⽔等混合⽽成。
砂型材料必须具有⼀定的粘合强度，以便被塑成所需的形状并能抵御⾼温铁⽔的冲刷⽽不会崩塌。
为了使砂型内塑成与铸件形状相符的空腔，必须先⽤⽊材制成模型，称为⽊模。
炽热的铁⽔冷却后体积会缩⼩，因此，⽊模的尺⼨需要在铸件原尺⼨的基础上按收缩率加⼤，需要切削加⼯的表⾯相应加厚。
空⼼的铸件需要制成砂芯⼦和相应的芯⼦⽊模(芯盒)。
有了⽊模，就可以翻制空腔砂型。
在制造砂型时，要考虑上下砂箱怎样分开才能把⽊模取出，还要考虑铁⽔从什么地⽅流⼊，怎样灌满空腔以便得到优质的铸件。
砂型制成后，就可以浇注，也就是将铁⽔灌⼊砂型的空腔中。
浇注时，铁⽔温度在1250—1350度，熔炼时温度更⾼。
然后还要经过除砂、修复、打磨等过程，才能够成为⼀件合格铸件。
铸造砂铸造砂铸造⽣产中⽤来配制型砂和芯砂的⼀种颗粒状耐⽕材料。
砂型铸造的介绍
砂型铸造的介绍砂型铸造是指将原料由砂模等型腔内形成一定的外形, 然后经过熔融金属浇注入型腔中的铸造工艺。
它是一种金属浇注加工方法，也是一种基本的金属热加工方法。
砂型铸造的主要工艺步骤包括：模具的制作、浇注前的预备工作、浇注、修整、机械加工、表面处理和热处理等。
这些工艺步骤总体结构上，可以分为浇注前的预备工作、制造工艺和浇注后的修整工艺三大部分。
浇注前的预备工作，主要包括：砂型的设计，砂型的制造，芯子的制作，口模的制作和砂型的装备等。
砂型的设计需要考虑图纸尺寸、浇注件的热稳定性、金属浇注过程中的收缩以及浇注件的表面粗糙度等因素，合理选择合适的砂型设计和材料。
砂型制造的技术可以分为抹砂工艺和用热水发泡砂铸造工艺两种方式。
抹砂工艺指在不用热水的情况下，使用抹砂机在胶泥砂模上形成型腔，而用热水发泡砂铸造工艺则是在铸造之前，先将砂模加热，然后浇入热水，并用气压压实砂模，以形成型腔。
浇注前必须准备好合适的熔融金属，以及金属浇盆、浇注架、模垫、浇注肋等设备，并将其安装准备就绪。
在浇注过程中，要控制浇注金属的温度，浇注时间，浇注量、浇注压力等参数，以确保金属浇注的质量。
浇注后的修整工艺，主要有清除浇道的渣滓，切 j 型面，打砂清理表面、抛光等处理，以及机械加工，表面处理和热处理等处理。
这些工序的技术，不仅可以改善浇件的表面粗糙度和外形尺寸，还可以改善表面处理效果，增加浇件的使用寿命。
通过上述步骤，就可以制造出满足用户需求的精密零件，尤其是一些复杂形状的零件，通过砂型铸造可以使其成形。
砂型铸造能够节省材料，提高加工效率，它是行业中常用的热加工方法之一，广泛应用于机械制造、航空航天、海洋石油、冶金、电力等行业。
砂型铸造工艺流程
砂型铸造工艺流程
《砂型铸造工艺流程》
砂型铸造是一种常见的铸造方法，广泛应用于各种金属制品的
生产中。该工艺以砂型作为铸造模具，通过将熔化的金属倒入
模具中，冷却后得到所需的零件或制品。下面是该工艺的详细
流程：
1. 模具制备
首先，根据所需零件的形状和尺寸，制作模具的两部分：上模
和下模。通常使用特制的砂子来制作模具，砂子需要经过混合、
振实、成型等一系列工艺过程。
2. 模具组装
将上模和下模组合在一起，形成一个完整的模具。在组装过程
中需要保证模具的密封性和稳固性，以防止熔化金属泄漏或模
具变形。
3. 腔体制备
在模具中设定需要铸造零件的形状和结构，形成铸件的腔体。
通常使用模具芯或其它辅助装置制备腔体。
4. 浇注
将熔化的金属倒入模具中，填满整个腔体。在这一步骤中需要
注意金属的温度和浇注速度，以确保铸件的质量。
5. 冷却
待金属充分填充并冷却后，可以取出铸件。此时，金属已经凝
固成型，可以进行后续的修整和处理工艺。
6. 模具分离
将上模和下模分离，取出铸件。在这一步骤中需要小心操作，
以避免损坏铸件或模具。
7. 后续处理
对铸件进行后续处理，包括去除模具残留、修整表面、热处理
等工艺，最终得到符合要求的成品。
砂型铸造工艺流程简单易懂，适用于各种铸造需求。它可以制
造复杂形状的零件，并具有较高的精度和表面质量。因此，砂
型铸造在工业制造领域有着广泛的应用前景。
砂型铸造的分类
砂型铸造的五种分类
砂型铸造是一种广泛应用于制造各类金属零部件的工艺技术。
它以砂型为主要模具材料，通过浇注熔融金属并冷却凝固，最终获得具有复杂形状和优良性能的产品。
按照不同的特点和应用场景，砂型铸造可以被划分为以下五种分类：
1.正压铸造
正压铸造又称压力铸造，它是利用压力将熔融金属注入具有一定形状和尺寸的模具中，填充至整个模腔而形成零件。
由于采用实心铸造，充型时间短，从而大大提高了生产效率和产品质量。
2.低压铸造
低压铸造是一种常用的自动化铸造工艺技术，它采用低压熔融金属，利用压差将金属注入模腔中完成充型过程。
低压铸造在保证零部件尺寸精度和表面质量的同时，还具有高生产效率和低能耗的特点。
3.重力铸造
重力铸造是利用重力作用将熔融金属注入模腔中充实，完成零部件成型的过程。
这种铸造方式具有设备简单、工艺稳定、制造成本低等优点，但适用于制造体积较大、形状简单的铸件。
4.真空铸造
真空铸造是在低压条件下对熔融金属进行液态下放置和固态下放置处理的铸造技术。
真空铸造具有残余气体含量少、表面吸附性小和组织均匀等特点，广泛应用于高端零部件和航空航天领域。
5.失重铸造
失重铸造是利用宇宙中的微重力和真空环境，在航天机载实验平台上进行的金属铸造过程。
这种铸造方式具有材料组织均匀、无晶间高角度晶界和合金化效应显著、无自由液面等特点，适用于制造高质量、精密的零部件。
总之，砂型铸造是一种非常实用和重要的制造工艺，它通过不同类型的铸造方式来满足不同的需求和要求。
各种分类方法在实际应用中各具特点，需要根据具体情况进行选取和优化。
2024年第2章(1)砂型铸造的造型工艺
(a)造下型 (b)造上型 (c)开箱、起模 (d)开浇口、下芯 (e)合型 (f)带浇口的铸件
(3)活块模造型 模样上可拆卸或能活动的部分叫活块。 当模样上有妨碍起模的侧面伸出部分(如小凸台)时，常将该部分做成活块。起模时，先将模样主体取出，再将留在铸型内的活块单独取出，这种方法称为活块模造型。 用钉子连接的活块模造型时，应注意先将活块四周的型砂塞紧，然后拔出钉子。
(a)造下砂型 (b)刮平、翻箱 (c)造上型、扎气孔(d)起箱起模开浇口 (e)合型 (f) 带浇口的铸件齿轮整模造型过程
(2)分模造型 分模造型的特点是：模样是分开的，模样的分开面（称为分型面）必须是模样的最大截面，以利于起模。分模造型过程与整模造型基本相似，不同的是造上型时增加放上模样和取上半模样两个操作。 分模造型适用于形状复杂的铸件，如套筒、管子和阀体等。
在设计工艺图时，要考虑下列一些问题： ① 分型面的选择 分型面是上、下砂型的分界面，选择分型面时必须使模样能从砂型中取出，并使造型方便和有利于保证铸件质量。 ② 拔模斜度 为了易于从砂型中取出模样，凡垂直于分型面的表面，都做出0.5º～4º的拔模斜度 ③ 加工余量 铸件需要加工的表面，均需留出适当的加工余量。 ④ 收缩量 铸件冷却时要收缩，模样的尺寸应考虑铸件收缩的影响。通常用于铸铁件的要加大1％；铸钢件的加大1.5％～2％；铝合金件的加大1％～1.5％。 ⑤铸造圆角 铸件上各表面的转折处，都要做成过渡性圆角，以利于造型及保证铸件质量。 ⑥芯头 有砂芯的砂型，必须在模样上做出相应的芯头。
③耐火性 指型砂抵抗高温热作用的能力。耐火性差，铸件易产生粘砂。型砂中SiO2含量越多，型砂颗粒就越大，耐火性越好。 ④可塑性 指型砂在外力作用下变形，去除外力后能完整地保持已有形状的能力。可塑性好，造型操作方便，制成的砂型形状准确、轮廓清晰。 ⑤退让性 指铸件在冷凝时，型砂可被压缩的能力。退让性不好，铸件易产生内应力或开裂。型砂越紧实，退让性越差。在型砂中加入木屑等物可以提高退让性
不锈钢铸造方法
不锈钢铸造方法不锈钢铸造可是个很有趣的事儿呢！一、砂型铸造。
砂型铸造是比较常见的一种方法哦。
就是用砂来做模具，就像我们小时候玩沙子堆城堡，不过这个可更有技术含量啦。
先把砂混合一些特殊的粘结剂，做成我们想要的形状，这个形状就是不锈钢制品的大概样子啦。
然后把融化的不锈钢液体小心地倒进这个砂做的模具里，等不锈钢冷却凝固后，再把砂模敲掉，一个不锈钢铸件就初步诞生啦。
这种方法成本比较低，适合做一些形状不是特别复杂的不锈钢制品，像一些简单的不锈钢摆件之类的。
二、熔模铸造。
这个熔模铸造可就有点像魔法啦。
首先要做一个蜡模，这个蜡模的形状就是我们最终想要的不锈钢制品的精确形状哦。
然后在蜡模上涂覆很多层特殊的耐火材料，一层一层的，就像给小蜡模穿上了厚厚的铠甲。
之后把这个穿着铠甲的蜡模加热，蜡就融化流出来啦，这时候就留下了一个中空的耐火材料模具。
再把高温融化的不锈钢液体灌进去，等冷却后把耐火材料敲掉，哇，一个精致的不锈钢铸件就出现啦。
这种方法能做出很复杂、很精密的不锈钢部件呢，像一些高档手表的不锈钢表壳就可能是用这种方法做的。
三、消失模铸造。
消失模铸造也超酷的。
先做出一个泡沫模样，这个泡沫模样就是不锈钢制品的形状。
然后把这个泡沫模样埋在特殊的砂子里，接着把融化的不锈钢液浇进去。
神奇的是，泡沫遇到高温的不锈钢液就消失啦，就好像魔法一样，然后不锈钢液就占据了泡沫原来的空间，冷却后就得到了我们想要的不锈钢铸件。
这种方法做出来的铸件表面还比较光滑呢，而且生产效率也还不错。
不锈钢铸造的这些方法各有各的妙处，就像不同的魔法技能，能让不锈钢变成各种各样的东西，从普通的小零件到精美的工艺品，是不是很厉害呀？。
