基于ARM的智能公交车载终端的设计
智能公交技术方案
智能公交技术方案随着城市化进程的不断发展，城市交通日益拥堵是一个全球性的问题，尤其是公交交通系统的运营难度更大，频繁发生的堵车、不确定的到达时间以及不良的乘客体验都制约了公交的发展。
为了解决这些问题，许多城市采用智能公交技术来提高公交的效率和质量，珠三角地区多个城市已经开始引入智能公交系统，广州市也不例外。
本文将详细介绍智能公交技术方案，并阐述其实现原理。
一、智能公交技术方案的概述智能公交技术是指将新一代计算机技术、通讯技术和人工智能技术应用于公交系统中，通过数据采集、分析和处理等方式，优化公交线路设计、提高公交运营效率、提升公交服务水平和管理水平，在城市公共交通运输中发挥重要作用。
智能公交技术方案的实现需要依靠五个主要模块：数据采集模块、数据分析模块、数据传输模块、应用模块和操作模块。
数据采集模块通过神经网络、嵌入式智能终端和传感器等设备实现数据采集，包括公交车辆运行数据、车站换乘数据、支付数据等；数据分析模块通过云计算系统、大数据平台和分析模型等技术处理和分析数据，包括路况分析、客流分析、公交车辆调度和线路优化；数据传输模块通过GPS、GPRS、4G 和5G等技术保障数据传输安全可靠；应用模块将分析结果应用于公交系统中，包括实时公交查询、车辆调度、换乘路线导航等；操作模块为公交运营管理提供支持，包括可视化调度、应急管理和规划决策等。
二、智能公交技术方案的实现原理1.数据采集模块公交运行数据采集是智能公交技术方案的重要组成部分，实现数据采集需要使用GPS定位、车载传感器和RFID等传感器，同时在公共场所部署摄像头和智能交互屏幕等终端，采集开发期数据。
其次，还需利用无线通信技术和公交车辆上网方式来传输数据至远程服务器。
2.数据分析模块数据分析模块的实现需要采用学习算法、机器学习算法和传统认知搜索算法等，帮助公交车辆定位系统及时了解公共汽车位置、速度、驾驶员休息时长等基础信息，根据这些信息帮助公交公司制定运行计划。

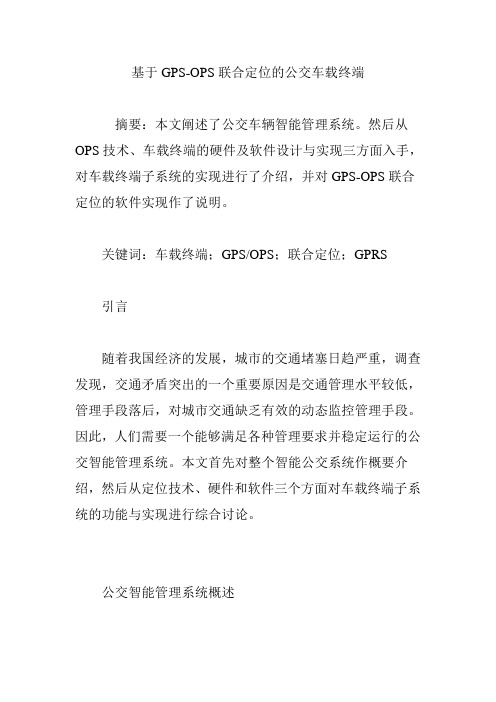

基于GPS-OPS联合定位的公交车载终端
基于GPS-OPS联合定位的公交车载终端摘要：本文阐述了公交车辆智能管理系统。
然后从OPS技术、车载终端的硬件及软件设计与实现三方面入手，对车载终端子系统的实现进行了介绍，并对GPS-OPS联合定位的软件实现作了说明。
关键词：车载终端；GPS/OPS；联合定位；GPRS引言随着我国经济的发展，城市的交通堵塞日趋严重，调查发现，交通矛盾突出的一个重要原因是交通管理水平较低，管理手段落后，对城市交通缺乏有效的动态监控管理手段。
因此，人们需要一个能够满足各种管理要求并稳定运行的公交智能管理系统。
本文首先对整个智能公交系统作概要介绍，然后从定位技术、硬件和软件三个方面对车载终端子系统的功能与实现进行综合讨论。
公交智能管理系统概述公交智能管理系统主要包括车速传感器、车载数据分析处理器、移动通信终端、分组数据网络以及公交系统计算中心和GIS电子地图等，系统结构如图1所示。
安装在车上的传感器采集到信息，将信息传送到车载数据分析处理器，再通过分组无线业务GPRS经互联网传送到调控中心，以实现交通信息的汇集、应急处理、调度等。
车载终端子系统车载终端是公交智能管理系统的核心部件，其主要的功能包括多个方面：其一是使用GPS-OPS联合定位的方式，获取运营车辆当前的实时位置；二是采集车辆的动态运行状态，包括车速、里程、经纬度、到站站点等，实现超速告警、赖站告警、语音自动报站等，完成对运营车辆的动态监控管理；三是在长途客运和物流车辆管理中，车载终端会自动提示驾驶员休息，四是智能车载，终端配备有应急事件处理装置，可构成“道路交通安全预警及救援系统”。
在车辆出现超速、疲劳驾驶时，车载终端会自动向驾驶人员发出安全预警提示信息。
如遇应急事件，驾乘人员或乘客按下智能终端对应的告警按键，车载终端自动发送122、119、120等求救信息到中心，中心将显示求救车辆的线路号、车号、发生事故路段、时间等内容，并能及时进行抓拍。
车载终端系统框图如图2所示。
(完整版)基于GPS定位的公交车自动报站系统的设计毕业设计
目录摘要 (I)前言 (1)第一章概述 (2)1.1GPS国内外的发展形势 (2)1.1.1国外的研究现状 (2)1.1.2 国内的发展现状 (3)1.2 课题研究的内容及目标 (4)第二章整体框架及方案比较 (5)2.1系统整体框架结构图 (5)2.2单片机的选择 (5)2.3语音芯片的比较 (6)第三章系统的硬件研究与设计 (8)3.1各部分电路图 (8)3.1.1单片机的最小系统 (8)3.1.2 JHD162A液晶显示电路 (9)3.1.3 ISD1700S音频输出电路及按键电路 (10)3.1.4 GPS模块接口电路 (11)3.2 系统整体电路图 (12)第四章系统软件的研究与设计 (13)4.1主程序流程图 (14)4.2语音模块子程序 (14)4.3 JHD162A液晶显示子程序 (14)第五章系统校验 (15)5.1系统仿真 (15)5.1.2仿真实现流程 (15)5.2系统运行结果截图 (16)5.2.1开机界面 (16)5.2.2接收信号后 (17)第六章总结与展望 (22)6.1总结 (22)6.2展望 (23)致谢 (24)参考文献 (24)附录 (25)摘要智能公交系统是智能交通系统的重要研究内容，本论文设计了一种基于GPS定位的公交车自动报站系统，它利用GPS进行数据采集，获得车辆位置信息，并结合语音播放技术，根据公交车所处的位置进行自动报站、温磬提示等语音服务。
它可以彻底改变传统公交车语音报站必须由司机操控才能工作的落后方式，完全不需要人工介入，实现公交车报站的完全智能化。
该系统是以GPS定位技术为基础来实现自动定位，从而提供自动报站服务。
关键词：GPS；自动报站系统； AT89C51前言从1831英国人沃尔特·汉考克为他的国家制造出了世界上第一辆装有发动机的公共汽车起，到今天，公交车已经历经了将近200年的发展过程。
从最初的“闷罐头”到如今配套的空调系统；从专人售票到无人售票；从人工报站到半自动语音报站，公交车向着越来越人性化的方向发展。
基于MSP430的公交车智能终端系统
基于MSP430的公交车智能终端系统摘要公交智能化是解决城市交通问题的关键，而公交车智能终端系统则是公交智能化的车载平台，配合站台终端和车站控制中心，能够有效提高公交系统的服务质量和运行效率。
本系统以MSP430F149单片机为CPU，报站器作为核心，控制走子屏、内外扬声器、无线通讯器，实现自动报站、显示和语音联动、无线通讯、车辆定位等功能。
系统各部分由车内24V电源供电，并有各自的稳压电路，报站器与其他部分之间通过半双工的RS485通信；集成了BP机的无线通讯模块，接收车站广播的数据并根据需要送显示屏显示；应用凌阳的SPCA751A作为MP3的播放模块；通过1G的FLASH存储语音数据。
软件设计上采用轮询的机制，将多个任务分散到各个时间片中，有效地提高了系统硬件的运行效率和响应速度。
为了避免通讯失败采用了比较周密的通讯机制，并生成四位检测码，通过验证检测码以及回传确认信息以保证数据的正确。
采用适用于公交车的计算里程的方式实现定位，只要首次使用时进行标定，能够实现比较准确的定位。
关键词：公交智能化，智能终端，485通讯，车载系统，定位Study on Salt Tolerance of Elymus spp. in Seedling StageAbstractThe public transit intellectualization is the linchpin of solving city transportation problem. And the bus intellectualized terminal system, the platform of it, is able to improve the service quality and functional efficiency sufficiently cooperated with the platform terminal and station-control centre. This system uses SCM M SP430F149 as CPU, the reminding implement as core. It also has the functions such as controlled moving word screen, inside and outside loudhailer, wireless message engine, which enable it to give the current stop automatically, realize the linkage between display and sound & quantified orientation, receive messages through wireless communication, et c. Every part of the system has a power supply by the electrical source of 24V, and has its own steady-pressured circuitry. The reminding implement and other parts communicate through semiduplex RS485. It integrates BP module, receives the data broadcasted by the station and sends what is needed. Applying the SPCA751A of SUNPLUS as MP3 playing module, it saves sound data through the FLASH of 1G. The software adopts a poll mechanism, which distracts the tasks to different time slices, so that the functional efficiency and response speed of the system hardware are sufficiently improved. In order to avoid communication failure it also adopted closer communication mechanism, and quarter-check-code. By checking the code and sending back affirmative messages it can assure the exactness of the data. The system realizes orientation in the way adapted to calculating the mileage of bus. Demarcate the places at the first time, and then it can get correct orientation. Key words：public transit intellectualization, intellectualized terminal system, 485 communication, orientation目录1 前言 (1)1.1公交智能化的提出 (1)1.2目前国内智能公交系统的发展 (1)2 系统概况 (2)2.1本系统设计目标 (2)2.2本系统设计思想及方法 (2)2.3系统设计环境 (3)2.3.1 软件环境 (3)2.3.2 硬件环境 (4)3 系统硬件实现 (5)3.1硬件的选用及分析 (5)3.1.1 硬件选用 (5)3.1.2硬件选用分析 (5)3.2系统硬件原理图 (6)2.2.1主控制板 (6)3.2.2电源模块 (7)4 系统软件实现 (8)4.1系统下位机软件设计 (8)4.1.1 系统下位机软件设计原理 (8)4.1.2 系统下位机软件设计概况 (8)4.1.2 主要函数流程图 (9)5 系统调试 (13)5.1系统连接测试 (13)5.2发现的问题及解决方法 (13)6 系统完善 (15)6.1系统的不足 (15)6.2系统的完善 (15)致谢 ............................................................................................... ERROR! BOOKMARK NOT DEFINED.参考文献 (16)附录报站器主板原理图 (17)1 前言1.1公交智能化的提出随着我国经济建设的快速发展及人们生活水平的不断提高，人们对交通出行的需求将会越来越大。
