转炉炼钢基本常识
转炉基础知识
转炉基础知识转炉是指可以倾动的圆筒状吹氧炼钢容器，转炉按炉衬的耐火材料性质分为碱性和酸性转炉，那么你对转炉了解多少呢?以下是由店铺整理关于转炉知识的内容，希望大家喜欢!转炉基本介绍炉体可转动，用于吹炼钢或吹炼锍的冶金炉。
转炉炉体用钢板制成，呈圆筒形，内衬耐火材料，吹炼时靠化学反应热加热，不需外加热源，是最重要的炼钢设备，也可用于铜、镍冶炼。
转炉按炉衬的耐火材料性质分为碱性(用镁砂或白云石为内衬)和酸性(用硅质材料为内衬)转炉;按气体吹入炉内的部位分为底吹、顶吹和侧吹转炉;按吹炼采用的气体，分为空气转炉和氧气转炉。
转炉炼钢主要是以液态生铁为原料的炼钢方法。
其主要特点是：靠转炉内液态生铁的物理热和生铁内各组分(如碳、锰、硅、磷等)与送入炉内的氧进行化学反应所产生的热量，使金属达到出钢要求的成分和温度。
炉料主要为铁水和造渣料(如石灰、石英、萤石等)，为调整温度，可加入废钢及少量的冷生铁块和矿石等。
在转炉炼钢过程中，铁水中的碳在高温下和吹入的氧生成一氧化碳和少量二氧化碳的混合气体，即转炉煤气。
转炉煤气的发生量在一个冶炼过程中并不均衡，且成分也有变化，通常将转炉多次冶炼过程回收的煤气经降温、除尘，输入储气柜，混匀后再输送给用户。
转炉的结构转炉炉体由炉壳和炉衬组成。
炉壳由钢板焊成，而炉衬由工作层、永久层和充填层三部分组成。
工作层直接与炉内液体金属、炉渣和炉气接触，易受浸蚀，国内通常用沥青镁砖砌筑。
永久层紧贴炉壳，用以保护炉壳钢板，修炉时永久层可不拆除。
在永久层和工作层之间设充填层，由焦油镁砂或焦油白云石组成，其作用是减轻工作层热膨胀对炉壳的压力，并便于拆炉。
1、炉帽为了减少吹炼时的喷溅和热量损失以及炉气的排出，故炉帽的形状皆做成截圆锥形或球缺截圆锥形，其炉口均为正炉口，用来加料，插入吹氧管，排出炉气和倒渣。
由于炉帽处于高温炉气区，直接受喷溅物烧损，并受烟罩辐射热的作用，其温度经常高达300*400+，在高温的作用下，炉帽和炉口极易产生变形。
氧气转炉炼钢培训
氧气转炉炼钢的原理：利用氧气与铁水中的碳、硅、锰等元素反应，去除杂质并提高钢的纯度。
氧气转炉炼钢的反应：在高温下，铁水中的碳与氧气发生氧化反应，生成二氧化碳气体，同时 释放出大量的热量。
氧气转炉炼钢的特点：通过控制氧气的流量和温度，实现对钢水成分和温度的精确控制，提高 钢的质量。
氧气转炉炼钢的应用：广泛应用于现代钢铁企业的生产中，是提高钢铁产品质量和降低能耗的 重要手段之一。
温度检测：使用热电 偶等温度检测设备， 监控钢水和炉渣的温 度，保证炼钢过程的 温度控制。
气体分析：通过分析 炼钢过程中产生的烟 气成分，推断炼钢过 程的反应程度和钢水 的纯净度。
质量问题：成分不均、夹杂物超标、表面质量差 解决方案：加强原材料控制、优化冶炼工艺、提高操作技能 检测方法：化学分析、金相检验、无损检测 质量控制：建立完善的质量管理体系、加强过程控制、提高员工素质
每日检查：对设备进行日常检查，确保设备正常运行 定期保养：按照规定进行定期保养，延长设备使用寿命 清洁工作：保持设备清洁，防止设备腐蚀和磨损 润滑工作：定期对设备进行润滑，减少设备磨损和摩擦
炉体漏水：检查密封圈和炉体连接处是否紧固，更换密封圈 炉内耐火材料脱落：检查耐火材料质量，定期更换 炉内结渣：调整吹氧量，控制炉温 炉底上涨：检查底渣排放是否畅通，调整底渣排放量
氧气转炉的结构：由炉体、炉帽、炉底和传动装置组成，炉体内有炉衬。
氧气转炉的工作原理：通过炉体的转动，使物料在高温下与氧气反应，实现炼钢过程。
氧气转炉的特点：具有高效率、低能耗、环保等优点，是目前应用最广泛的炼钢设备之 一。
氧气转炉的维护与保养：定期检查炉体、炉衬、传动装置等部位，及时更换损坏部件， 保持设备良好运行状态。
,
炼钢重要基础知识点

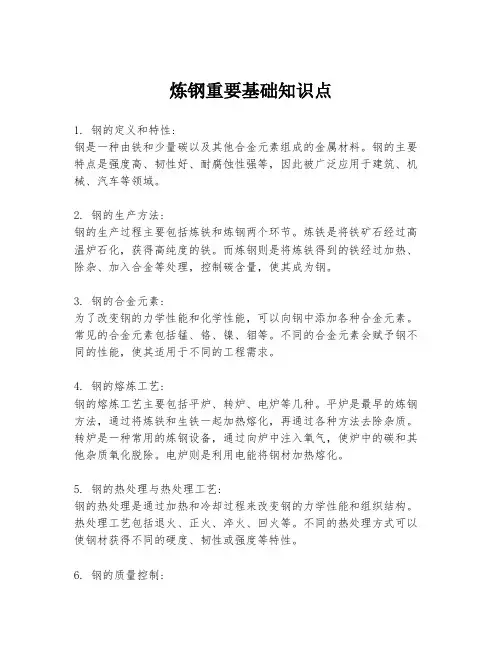

炼钢重要基础知识点
1. 钢的定义和特性:
钢是一种由铁和少量碳以及其他合金元素组成的金属材料。
钢的主要特点是强度高、韧性好、耐腐蚀性强等，因此被广泛应用于建筑、机械、汽车等领域。
2. 钢的生产方法:
钢的生产过程主要包括炼铁和炼钢两个环节。
炼铁是将铁矿石经过高温炉石化，获得高纯度的铁。
而炼钢则是将炼铁得到的铁经过加热、除杂、加入合金等处理，控制碳含量，使其成为钢。
3. 钢的合金元素:
为了改变钢的力学性能和化学性能，可以向钢中添加各种合金元素。
常见的合金元素包括锰、铬、镍、钼等。
不同的合金元素会赋予钢不同的性能，使其适用于不同的工程需求。
4. 钢的熔炼工艺:
钢的熔炼工艺主要包括平炉、转炉、电炉等几种。
平炉是最早的炼钢方法，通过将炼铁和生铁一起加热熔化，再通过各种方法去除杂质。
转炉是一种常用的炼钢设备，通过向炉中注入氧气，使炉中的碳和其他杂质氧化脱除。
电炉则是利用电能将钢材加热熔化。
5. 钢的热处理与热处理工艺:
钢的热处理是通过加热和冷却过程来改变钢的力学性能和组织结构。
热处理工艺包括退火、正火、淬火、回火等。
不同的热处理方式可以使钢材获得不同的硬度、韧性或强度等特性。
6. 钢的质量控制:
钢的质量控制非常重要，可以通过化学成分分析、金相组织观察、力学性能测试等手段来评估钢的质量。
合理的质量控制可以保证钢材的性能，防止出现质量问题。
以上是炼钢的重要基础知识点，希望对你了解炼钢有所帮助。
如果有更深入的问题，欢迎进一步探讨。
转炉基础知识
第一节转炉冶炼过程概述氧气顶吹转炉炼钢过程，主要是降碳、升温、脱磷、脱硫以及脱氧和合金化等高温物理化学反应的过程，其工艺操作则是控制装料、供氧、造渣、温度及加入合金材料等，以获得所要求的钢液，并浇成合格钢锭或铸坯。
从装料起到出完钢、倒完渣为止，转炉一炉钢的冶炼过程包括装料、吹炼、脱氧出钢、溅渣护炉、倒渣等几个阶段。
一炉钢的吹氧时间通常为l2～18min ，冶炼周期(相邻两炉之间的间隔时间，即从装料开始到装料开始或者从出钢毕到出钢毕)通常为30～40min。
表10—1为氧气顶吹转炉生产一炉钢的操作过程，图10—1为转炉吹炼一炉钢过程中金属和炉渣成分的变化。
吹炼的前l／3—1／4时间，硅、锰迅速氧化到很低的含量。
在碱性操作时，硅氧化较彻底，锰在吹炼后期有回升现象；当硅、锰氧化的同时，碳也被氧化。
当硅、锰氧化基本结束后，随着熔池温度升高，碳的氧化速度迅速提高。
碳含量<0.15％以后，脱碳速度又趋下降。
在开吹后不久，随着硅的降低，磷被大量氧化，但在吹炼中后期磷下降速度趋缓慢，甚至有回升现象。
硫在开吹后下降不明显，吹炼后期去除速度加快。
熔渣成分与钢中元素氧化、成渣情况有关。
渣中CaO含量、碱度随冶炼时间延长逐渐提高，中期提高速度稍慢些；渣中氧化铁含量前后期较高，中期随脱碳速度提高而降低；渣中Si02，Mn0，P205含量取决于钢中Si，Mn，P氧化的数量和熔渣中其他组分含量的变化。
在吹炼过程中金属熔池升温大致分三阶段：第一阶段升温速度很快，第二阶段升温速度趋缓慢，第三阶段升温速度又加快。
熔池中熔渣温度比金属温度约高20-1000C。
根据熔体成分和温度的变化，吹炼可分为三期：硅锰氧化期(吹炼前期)、碳氧化期(吹炼中期)、碳氧化末期(吹炼末期)。
表10— 1 氧气顶吹转炉一炉钢的操作吹炼时间 %图10—1 转炉吹炼一炉钢过程中金属和炉渣成分的变化第二节装入制度与装入操作一、装入量装入量指炼一炉钢时铁水和废钢的装入数量，它是决定转炉产量、炉龄及其他技术经济指标的重要因素之一。
转炉基础知识
第一节转炉冶炼过程概述氧气顶吹转炉炼钢过程，主要是降碳、升温、脱磷、脱硫以及脱氧和合金化等高温物理化学反应的过程，其工艺操作则是控制装料、供氧、造渣、温度及加入合金材料等，以获得所要求的钢液，并浇成合格钢锭或铸坯。
从装料起到出完钢、倒完渣为止，转炉一炉钢的冶炼过程包括装料、吹炼、脱氧出钢、溅渣护炉、倒渣等几个阶段。
一炉钢的吹氧时间通常为l2～18min ，冶炼周期(相邻两炉之间的间隔时间，即从装料开始到装料开始或者从出钢毕到出钢毕)通常为30～40min。
表10—1为氧气顶吹转炉生产一炉钢的操作过程，图10—1为转炉吹炼一炉钢过程中金属和炉渣成分的变化。
吹炼的前l／3—1／4时间，硅、锰迅速氧化到很低的含量。
在碱性操作时，硅氧化较彻底，锰在吹炼后期有回升现象；当硅、锰氧化的同时，碳也被氧化。
当硅、锰氧化基本结束后，随着熔池温度升高，碳的氧化速度迅速提高。
碳含量<0.15％以后，脱碳速度又趋下降。
在开吹后不久，随着硅的降低，磷被大量氧化，但在吹炼中后期磷下降速度趋缓慢，甚至有回升现象。
硫在开吹后下降不明显，吹炼后期去除速度加快。
熔渣成分与钢中元素氧化、成渣情况有关。
渣中CaO含量、碱度随冶炼时间延长逐渐提高，中期提高速度稍慢些；渣中氧化铁含量前后期较高，中期随脱碳速度提高而降低；渣中Si02，Mn0，P205含量取决于钢中Si，Mn，P氧化的数量和熔渣中其他组分含量的变化。
在吹炼过程中金属熔池升温大致分三阶段：第一阶段升温速度很快，第二阶段升温速度趋缓慢，第三阶段升温速度又加快。
熔池中熔渣温度比金属温度约高20-1000C。
根据熔体成分和温度的变化，吹炼可分为三期：硅锰氧化期(吹炼前期)、碳氧化期(吹炼中期)、碳氧化末期(吹炼末期)。
表10— 1 氧气顶吹转炉一炉钢的操作吹炼时间 %图10—1 转炉吹炼一炉钢过程中金属和炉渣成分的变化第二节装入制度与装入操作一、装入量装入量指炼一炉钢时铁水和废钢的装入数量，它是决定转炉产量、炉龄及其他技术经济指标的重要因素之一。
贝塞麦转炉炼钢法
贝塞麦转炉炼钢法一、贝塞麦转炉炼钢法的概述贝塞麦转炉炼钢法是一种重要的钢铁生产工艺，采用贝塞麦转炉进行炼钢。
它是20世纪初由奥地利工程师卡尔·贝塞麦发明的，通过将生铁和废钢等原料加热至高温，通过氧气吹入转炉中，使铁中的杂质被氧化，从而得到高质量的钢材。
二、贝塞麦转炉炼钢法的工艺流程贝塞麦转炉炼钢法的工艺流程主要包括以下几个步骤：2.1 原料准备在贝塞麦转炉炼钢法中，主要的原料包括生铁、废钢、废铁等。
这些原料需要经过预处理，如除去杂质、加热至适宜温度等，以便在转炉中进行炼钢。
2.2 转炉装料在转炉装料过程中，将预处理后的原料按一定比例加入转炉中。
通常情况下，先将一部分废钢装入转炉底部，然后加入适量的生铁，最后加入剩余的废钢。
2.3 转炉预热当原料装入转炉后，需要进行转炉预热。
预热的目的是提高转炉的温度，以便后续的炼钢过程顺利进行。
2.4 吹氧炼钢在转炉预热后，开始进行吹氧炼钢。
通过吹入高纯度的氧气，使转炉中的铁中的杂质被氧化，并与氧气反应生成气体，从而净化钢水。
三、贝塞麦转炉炼钢法的优点贝塞麦转炉炼钢法相对于传统的炼钢工艺有以下几个优点：3.1 原料适应性强贝塞麦转炉炼钢法可以利用多种原料进行炼钢，如生铁、废钢、废铁等。
这使得钢铁企业可以更加灵活地选择原料，同时也能够有效地回收利用废钢等资源。
3.2 炼钢效率高贝塞麦转炉炼钢法采用高温吹氧的方式进行炼钢，可以快速氧化和除去铁中的杂质。
这使得炼钢过程更加高效，能够大幅提高钢水的质量和产量。
3.3 环保性好由于贝塞麦转炉炼钢法采用氧气吹炼的方式，相比传统的炼钢工艺，其燃烧产生的废气中含有较少的有害物质。
这有助于减少对环境的污染，符合现代环保要求。
四、贝塞麦转炉炼钢法的应用贝塞麦转炉炼钢法在钢铁行业得到了广泛的应用。
它已成为现代钢铁生产的重要工艺之一，主要应用于以下几个方面：4.1 高炉炼钢转向转炉炼钢传统的钢铁生产工艺主要依靠高炉进行炼钢，但高炉炼钢存在一些缺点，如燃料消耗大、环境污染等。
转炉炼钢培训讲义
转炉炼钢培训讲义转炉炼钢培训讲义1、炼钢的基本任务炼钢就是在给定的原料条件下，根据钢种成分要求，冶炼出成分合格、有适当温度的钢水。
⑴脱碳，通常铁水含C量较高，要通过氧化反应将碳降到所炼钢种的规定范围。
⑵提温，为保证出钢后钢水能顺利地浇注，应通过金属氧化放出的热量（化学热）将钢液加热到所需要的温度⑶去除P、S等有害物质，P会使钢质产生冷脆现象，S会使钢质产生热脆现象⑷去除气体及杂质，钢中（H、O、N）以及非金属夹杂物（氧化物、硫化物、氮化物等）都直接影响钢的表面质量和内在质量，在钢成材后又影响其力学性能和金相组织⑸脱氧与合金化，在炼钢过程中因为脱碳反应的需要，要向钢液供氧，就不可避免的使钢含有较多的氧，氧无论是以气体形态还是以氧化物形态存在于钢中都会降低钢的质量2、炼钢的五大制度⑴装入制度：定量装入（大吨位转炉）；分阶段定量装入中小转炉）⑵供氧制度：恒压变枪位（经常使用）；恒枪位变压⑶造渣制度：单渣操作；双渣操作（对P较高的铁水）；留渣操作⑷温度制度：合适的过程温度和终点温度⑸脱氧合金化：沉淀脱氧（加到钢水中）；扩散脱氧（加到熔渣中）；真空脱氧3、为什么铁液中各元素的氧化是有次序的？铁液中元素与氧的化学亲和力是不同的。
凡对氧亲和力大的元素，它夺取氧的能力就越强，就先开始氧化。
元素与氧的亲和力可用该元素氧化物的分解压力来确定。
不同温度下元素氧化物的分解压是不同的。
﹥1400℃，铁水中元素的氧化顺序AI、SI、Mn、Cr、P、C、Fe ﹥1530℃，铁水中元素的氧化顺序AI、C、SI、Mn、Cr、P、Fe4、硅、锰、碳氧化的特点各是什么？⑴硅氧化的特点：第一特点：硅与氧的亲和力是很强的，特别是在低温下，硅氧化物的分解压力很小，因此，硅在任何炼钢法中都是在熔炼的最初期被氧化第二特点：在碱性炉里，硅氧化的产物很快进入炉渣，完全被碱性氧化物结合，再也无法还原出来，因此硅的氧化是十分完全、彻底的，最后残留在钢液中的硅很少［SI］+｛O2｝=（SIO2）［SI］+2［O］=（SIO2）［SI］+2（FeO）=（SIO2）+［Fe］（SIO2）+2（FeO）=（2FeO﹒SIO2）（2FeO﹒SIO2）+2（CaO）=（2CaO﹒SIO2）+2（FeO）第三特点：该反应是一个强放热反应，⑵锰的氧化第一特点：［Mn］+1/2｛O2｝=（MnO）［Mn］+［O］=（MnO）［Mn］+（FeO）=（MnO）+［Fe］第二特点：氧化不象硅那样彻底第三特点：由于（MnO）属弱碱性氧化物，在碱性渣条件下，它与渣中酸性氧化物结合的能力比较小，因此渣中大部分的（MnO）呈自由状态。
转炉炼钢法
转炉炼钢法一、引言转炉炼钢法是目前钢铁工业中广泛采用的一种炼钢方法。
它的优点在于生产效率高、质量稳定、成本低廉等方面，因此被广泛应用于各种不同类型的钢铁生产中。
本文将详细介绍转炉炼钢法的原理、工艺流程和应用。
二、原理转炉炼钢法是一种基于氧化还原反应的化学反应过程。
在这个过程中，将生铁和废钢等材料放入转炉中，并通过喷吹氧气来使其加热并进行氧化还原反应，最终得到高质量的钢材。
具体来说，转炉内部被分为两个区域：上部为碱性区域，下部为酸性区域。
在碱性区域中，喷吹进去的氧气与铁水反应生成二氧化碳和水蒸汽，同时也会将一部分硅、锰等杂质氧化掉。
而在酸性区域中，则会喷吹进去适量的生铁或废钢等回收物质，以便再次进行还原反应，同时也会将一部分碳、磷等杂质氧化掉。
三、工艺流程转炉炼钢法的工艺流程主要包括以下几个步骤：1. 装料：在转炉中加入生铁和废钢等原料。
2. 预热：通过加热器将原料预先加热到适宜的温度，以便更好地进行反应。
3. 吹氧：喷吹氧气使原料快速加热并进行氧化还原反应。
这个过程中需要控制好吹氧量和时间，以确保反应能够顺利进行。
4. 加入合金元素：在适当的时候向转炉中加入合金元素，以调整钢材的成分和性质。
5. 出钢：经过一定时间的反应后，将得到高质量的钢材。
此时需要将其从转炉中取出，并通过连铸机等设备进行成形和冷却处理。
四、应用转炉炼钢法是目前广泛应用于各种不同类型的钢铁生产中的一种方法。
其中最常见的使用场景包括：1. 生产低合金结构钢、碳素结构钢等常规钢材。
2. 生产高强度、高耐磨、高韧性等特殊钢材。
3. 回收和利用废钢等回收资源，以提高资源利用率。
4. 生产不锈钢、合金钢等特殊材料。
总之，转炉炼钢法是一种非常重要的炼钢方法，它具有生产效率高、质量稳定、成本低廉等优点，在各种不同类型的钢铁生产中都得到了广泛应用。
转炉炼钢工艺培训1
吹炼前期的反应
吹炼前期： Si、Mn含量高，熔池温度低（1500℃以 下)，Si、Mn优先于C剧烈氧化，5分钟时含量 很低继续吹炼而不再氧化。而碳的氧化则受到 抑制，随Si、Mn含量的降低，熔池温度迅速上 升，脱碳速度逐渐增大。 此时，渣中含有较高的SiO2 、 MnO和 FeO，随着温度的升高，石灰熔化，渣中氧化 钙不断上升， SiO2含量相对下降，炉渣碱度 增大， P可被大量氧化，含量迅速降低；而S 则变化不大。
综上所述，要炼好一炉钢，首先要造好渣，去除S、P 有害元素，将碳控制在冶炼钢种要求范围内，以及确定合适的出钢 温度。同时要组织好出钢，做好脱氧和合金化操作，确保化 学成份符合钢种要求，减少下渣量，控制钢液中的气体及其 他非金属夹杂。
信钢炼钢厂生产工艺流程图：
高炉铁水
信钢炼钢厂生产工艺流程图：
高炉铁水
脱磷反应
磷在钢液中存在的稳定形式是Fe2P，其次是Fe3P在转炉炼钢 过程中．最主要的方法是氧化性脱磷。脱磷反应如下：
脱磷反应的热力学条件是： ⑴ 较高的炉渣碱度(R: 3.0左右)； ⑵ 氧化铁较高(FeO ：15~20%)； ⑶ 较低的熔池温度； ⑷ 渣量要大。
炼钢过程的基本反应
脱磷反应（续）
回磷：
在冶炼或出钢过程中，如果炉温过高，碱度、 ∑(FeO)过低，往往会使已脱除到渣中的磷又返回到钢液 中去，这个现象就叫做“回磷”。
炼钢过程的基本反应
脱硫反应
硫在液态铁中以元素存在，有的认为以FeS形式存在。 转炉脱硫：氧化渣脱硫占总脱硫量的90％．气化脱硫占10％左右。反 应方程式：
脱硫的基本条件为:
转炉炼钢、炉外精炼、连铸
1、转炉炼钢转炉炼钢（converter steelmaking）是以铁水、废钢、铁合金为主要原料，不借助外加能源，靠铁液本身的物理热和铁液组分间化学反应产生热量而在转炉中完成炼钢过程。
转炉按耐火材料分为酸性和碱性，按气体吹入炉内的部位有顶吹、底吹和侧吹；按气体种类为分空气转炉和氧气转炉。
碱性氧气顶吹和顶底复吹转炉由于其生产速度快、产量大，单炉产量高、成本低、投资少，为目前使用最普遍的炼钢设备。
转炉主要用于生产碳钢、合金钢及铜和镍的冶炼。
转炉炼钢-正文一种不需外加热源，主要以液态生铁为原料的炼钢方法。
转炉炼钢法的主要特点是：靠转炉内液态生铁的物理热和生铁内各组分（如碳、锰、硅、磷等）与送入炉内的氧进行化学反应所产生的热量，使金属达到出钢要求的成分和温度。
炉料主要为铁水和造渣料（如石灰、石英、萤石等），为调整温度，可加入废钢以及少量的冷生铁块和矿石等。
转炉按炉衬的耐火材料性质分为碱性（用镁砂或白云石为内衬）和酸性（用硅质材料为内衬）;按气体吹入炉内的部位分为底吹、顶吹和侧吹;按吹炼采用的气体，分为空气转炉和氧气转炉。
酸性转炉不能去除生铁中的硫和磷，须用优质生铁，因而应用范围受到限制。
碱性转炉适于用高磷生铁炼钢，曾在西欧得到较大发展。
空气吹炼的转炉钢，因含氮量高，质量不如平炉钢，且原料有局限性，又不能多配废钢，未能像平炉那样在世界范围内广泛采用。
1952年氧气顶吹转炉问世，逐渐取代空气吹炼的转炉和平炉，现在已经成为世界上主要炼钢方法。
简史1856年，英国贝塞麦(H.Bessemer)发明了底吹酸性转炉炼钢法，以后被称为贝塞麦转炉炼钢法。
从此开创了大规模炼钢的新时代。
1879年英国托马斯(S.G.Thomas)创造了碱性转炉炼钢法。
造碱性渣除磷,适用于西欧丰富的高磷铁矿的冶炼，一般称托马斯转炉炼钢法。
1891年，法国特罗佩纳(Tropenas)创造了侧面吹风的酸性侧吹转炉炼钢法，曾在铸钢厂得到应用。
用氧气代替空气的优越性早被认识，但因未能获得大量廉价的工业纯氧，长期未能实现。
