人教版 九年级物理第十七章欧姆定律专题练习(含答案)
第十七章欧姆定律专题练习一、单选题1.如图所示的四种电路中，电阻R0为已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻R x阻值的电路是（）A. B.C. D.2.“节能减排，从我做起”，小吴同学养成了随手断开家中暂时可以不用的用电器的习惯．当他断开一个用电器后，家庭电路中不变化的物理量是（）A. 总电流B. 总电压C. 总电阻D. 总功率3.如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大4.定值电阻A和小灯泡B的电流与电压的关系如图所示。
请你根据图判断，下列说法中不正确的是A. 定值电阻A的阻值为5ΩB. 小灯泡B的阻值不可能与定值电阻A的阻值相同C. 将A和B并联后接在2V的电源两端，通电5s则电路消耗的总电能为7JD. 将A和B串联后接在电源两端，测得通过电路的电流为0.3A，则灯泡的功率为0.6W5.用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为I a，I b，a、b两端电压分别为U a，U b，则下列说法正确的是（）A. I a＞I b、U a=U bB. I a＜I b、U a=U bC. I a=I b、U a＞U bD. I a=I b、U a＜U b6.在用电流表、电压表测电阻的实验中，下列注意事项中错误的是（）A. 连接电路之前，先闭合开关B. 连接电路时，可以先从电源的负极开始C. 在无法估计被测值大小时，电流表、电压表应选用较大的量程D. 能将电压表直接接在电源的两极上7.二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A. U变大，I变大B. U变小，I变小C. U变小，I变大D. U变大，I变小8.在用伏安法测电阻的实验中，某同学列出下列几条注意事项，其中没有必要的是（）A. 连接电路过程中，开关始终是断开的B. 应从电源正极开始接线，开关应靠近电源正极C. 使用电表前要选择量程，调零D. 不准用导线将电源正、负极直接连在一起9.有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关系如图甲所示。
闭合开关S，这时电流表的示数为0.2A，若将A、B两元件并联接在原来的电源上，则此时电路中的总电流为（）A. 1.2AB. 0.6AC. 0.7AD. 0.5A10.电路中有一根电阻丝，若要使电路中的电阻变大，可以采取的方法是（）A. 减小电路两端的电压B. 增大通过电路的电流C. 并联一根相同电阻丝D. 串联一根相同电阻丝二、多选题11.在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的，则下列选项正确的是（）A. 电路中电源电压为18VB. 电阻R1的阻值为27ΩC. 断开S1后，电压表的示数变大D. 断开S1前后，电流表的示数之比为4：112.阿林同学对一正常工作电压为2.5V的小灯泡的电阻进行了测量，下表是他测出、算出的相关数据，请你认真分析从中选出正确的选项（）A. 表格设计有错误，不需要平均值这一栏B. 分析得出：灯丝的电阻随电压增大而增大，灯丝正常工作的电阻为8.43ΩC. 第4次算出的电阻值是正确的D. 多次测量的目的是：寻找规律，发现了灯丝的电阻随温度的升高而增大三、填空题13.小明想利用一块电流表和阻值已知的电阻R0测量电阻R X的阻值。
他选择了满足实验要求的电源、电流表，并连接了实验电路，如图所示。
小明的实验步骤没有写完整，请你帮助他完成实验步骤，并写出电阻R X的表达式。
（1）闭合开关S1，断开S2，读出电流表的示数为I1；（2）________ ，读出电流表的示数为I2；请用测量量I1、I2和已知量R0表示R X， R X =________ 。
14.如图所示的图象分别是家庭电路中的两个白炽灯泡L1、L2的U﹣I图象．由这两条曲线可知，当灯泡两端电压增大时，灯丝的电阻也随着增大，而电阻是导体本身的一种性质与电压、电流无关．对此你如何解释？________ ．在确保电路安全的前提下，将灯泡L1、L2串联在电路中，则电源电压最大为________ V．15.某实验小组的同学连接了如图甲所示的电路，改变电阻箱R2的阻值后，记录对应的电流表示数I，并根据实验结果画出如图乙所示的图象。
根据图象，推算出该电路电源两端的电压为________ V，定值电阻R1的阻值为________Ω。
16.两只定值电阻，R1标有“10Ω1A”，R2标有“20Ω0.5A”．现将它们串联起来接到某一电源上，为了不损坏电阻，该电源电压不得超过________V；若将它们并联，为了不损坏电阻，干路允许通过的最大电流是________A．17.有一个电灯，它的电阻是10Ω，正常工作的电压为 6V。
现只有一个电压为9V的电源，为使电灯正常工作，应给它________（选填“串”或“并”）联一个阻值为________Ω的电阻。
四、解答题18.在初中物理教学中，往往把电压表看成是阻值“无穷大”的电阻，所以在电路分析中一般把电压表看成“断路”。
实际上电压表是一个大电阻，在测电压时是有电流通过的，电压表的示数就是它自身两端的电压。
为了测量电压表的电阻值，王老师帮助同学们设计了如下电路：其中电压表V 1和电压表V 2是实验室常用的电压表，电阻R 是阻值为3000Ω的定值电阻。
同学们闭合开关后，电压表V 1的示数为2.5V ，电压表V 2的示数为1.5V ，请你根据同学们的测量数据计算出电压表V 2的电阻值。
五、实验探究题19.小峰同学在做“用伏安法测量定值电阻R 的阻值”的实验中：（1）请你按照图甲所示的电路图，用笔画线代替导线，将图乙未连接好的电路连接完整。
（2）实验前，为保护电路，滑动变阻器的滑片应置于________ 选填“A ”或“B ” 端。
（3）闭合开关，移动滑动变阻器滑片P ， 发现电压表始终无示数，电流表有示数，其原因可能是________填字母 。
A .滑动变阻器断路 定值电阻R 断路 定值电阻R 短路（4）排除故障后，当电压表示数为时，电流表示数如图丙所示，则定值电阻R 的阻值是________。
（5）实验中需要移动滑动变阻器的滑片多次测量，其目的是________。
（拓展）小峰同学还想用丁图所示电路“测量小灯泡电功率”。
已知小灯泡的额定电压为，电源电圧6V ， 滑动变阻器AB 分别标有“ ”和“ ”字样。
闭合开关S ， ，断开，移动滑动变阻器A 的滑片，使电压表示数为________V ， 此时小灯泡正常发光。
闭合开关S ， ，断开 ，保持滑动变阻器________的滑片不动，移动滑动变阻器________的滑片 选填“A ”或“B ” ，使电压表示数为________V 。
保持滑动变阻器B 的滑片不动，移动滑动变阻器A 的滑片至阻值最大处，此时电压表示数为则灯的额定功率________W 。
20.某物理兴趣小组利用图甲所示实验电路图同时测量电源电压U0的大小和电阻R x的阻值，电源电压U0约为2V～3V，R x的阻值约为6Ω～7Ω．实验室提供如下器材：导线若干、开关、电流表（量程0～0.6A，0～3A）、电压表（量程0～3V，0～15V）、滑动变阻器R（最大阻值为30Ω）。
请你思考完成下列问题：（1）按照图甲用笔画线代替导线，连接好图乙中的实物图。
（2）用物理量U0、R x、电流表的示数I写出表示电压表示数U大小的关系式：U=________。
（3）①正确连接电路后，闭合开关前应使滑动变阻器连入电路的阻值为________（选填“最大”或“零”）；②移动滑动变阻器的滑片，读出4组电流表和电压表示数，分别以电流表的示数I和电压表的示数U为横坐标和纵坐标，在坐标纸上描点，把这4个点连接起来大致为一条直线（并虚线延长到纵轴），如图丙所示。
从图丙中信息可求得：电源电压U0=________V，电阻R x=________Ω。
六、综合题21.如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试．在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关s，由静止自由释放重物，经撞击后样品材料仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图象如图乙所示，压力传感器的电阻R随压力F变化的图象如图丙所示．电源的电压=24V，定值电阻R0=10Ω．求：（1）在重物下落的过程中，压力传感器的电阻是多少？（2）在撞击过程中，样品受到的最大撞击力是多少？答案一、单选题1.【答案】C2.【答案】B3.【答案】C4.【答案】B5.【答案】D6.【答案】A7.【答案】A8.【答案】B9.【答案】A10.【答案】D二、多选题11.【答案】A,B12.【答案】A,D三、填空题13.【答案】同时闭合是s1和s2；14.【答案】灯丝电阻随温度升高而增大；30015.【答案】6；6016.【答案】15；1.517.【答案】串；5四、解答题18.【答案】解：由电路图可知，电压表V2与定值电阻R串联，电阻R两端电压U R=U V1﹣U V2=2.5V﹣1.5V=1V，∵I=，∴R=，电压表V2与定值电阻R串联，通过它们的电流I相等，则====1.5，R V2=1.5R=1.5×3000Ω=4500Ω。
答：电压表V2的电阻值是4500Ω。
五、实验探究题19.【答案】（1）（2）B（3）C（4）5（5）求平均值减小误差；；A；B；；20.【答案】（1）解:如图所示:（2）U0﹣IR x（3）最大；3；6六、综合题21.【答案】（1）解：由图乙可知，在重物没有撞击传感器的过程中，电路中的电流I=0.2A，根据欧姆定律：I=可知，定值电阻R0两端的电压：U0=IR0=0.2A×10Ω=2V，压力传感器两端的电压为：U N=U﹣U0=24V﹣2V=22V，根据欧姆定律：I=可知，压力传感器的电阻：R N===110Ω；答：在重物下落的过程中，压力传感器的电阻是110Ω．（2）解：由图丙可知，撞击力最大时，电阻最小，电流最大，又由图乙可知，最大的电流为I m=1.2A，根据欧姆定律：I=可知，电源电压：U=I m（R0+R），压力传感器的电阻：R=﹣R0=﹣10Ω=10Ω，由图丙可知，此时受到撞击力：F=600N；答：在撞击过程中，样品受到的最大撞击力是600N．。
人教版九年级物理第17章《欧姆定律》单元测试题(含答案)
九年级物理第17章《欧姆定律》测试题一、选择题(本题共10小题，每小题4分，共40分)1．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。
在此实验过程中，当A、B 两点间的电阻由5 Ω更换为10 Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定3．教室内装有多盏电灯，每多开一盏电灯，则教室内电路的( )A．总电流增大B．总电压增大C．总电阻增大D．总电压、总电流都不变4．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。
该电路中可能出现的故障是( )A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。
小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合6．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，则以下说法正确的是( )A．R1与R2串联B.电压表只测R1两端的电压C．当P向b滑动时，电压表示数不变，电流表A2示数不变D．当P向b滑动时，两个电流表的示数都变小7．如图所示，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3 A，则( )A.R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω8．甲、乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员再用相同的测量仪接入CD时，电流表的示数为0.3 A，则短路位置离甲地( )A．18 km B．15 km C．12 km D．10 km9．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。
人教版初中物理九年级第十七章《欧姆定律》测试题(含答案)
人教版初中物理九年级第十七章《欧姆定律》测试题（含答案）姓名：班级：得分：一、单项选择题（每小题2分，共26分）1、在探究“电流与电压、电流与电阻的关系”的两个实验中，有关对应实验中滑动变阻器的作用和操作说法错误的是（）A．两个实验中，滑动变阻器都可以起到保护电路的作用B．在探究电流与电压的关系时，滑动变阻器的主要作用是改变电阻两端的电压C．在探究电流与电阻的关系时，滑动变阻器的主要作用是控制电阻两端的电压不变D．在探究电流与电阻的关系时，要控制电阻不变2、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x得到如图乙所示的图象。
以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持2V不变C．将R从10Ω换成15Ω后，应将滑片P向左移D．滑动变阻器阻值变化范围为1～5Ω3、阳阳用如图所示的电路模拟电路故障，闭合开关后，电路各元件都正常。
下列说法正确的是（）A．将一根导线两端接在ab接线柱，模拟的是灯泡短路B．拆下c接线柱上的导线，模拟的是电压表断路C．模拟灯泡断路时，看到电流表无示数，电压表有示数D．模拟滑动变阻器短路时，看到电流表和电压表都无示数4、在图所示的电路中，电源电压保持不变。
开关S由断开到闭合，观察到电路中两电表指针位置均不变。
若电路中只有一处故障且只发生在电阻R1或R2处，下列说法中（）①电路中的故障可能是R1断路②电路中的故障可能是R2断路③电路中的故障可能是R2短路④若用一个完好的电阻R0替换电阻R1，闭合开关S后，V变小，A变大则R1断路A．只有③④正确1B．只有①②④正确C．只有①②正确1D．只有①③④正确5、如右图所示，R1=10Ω，电流表A1示数为0.5A，电源电压为10V不变。
下列叙述正确的是（）A．R1和R2串联B．R2阻值为10ΩC．R1两端电压为5 VD．通过R1的电流为1A6、如图所示，电源电压18V，且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V“量程，灯泡上标有“6V 0.5A“字样，不考虑温度对灯丝电阻的影响。
人教版九年级物理全一册《第十七章欧姆定律》章节练习题-有答案

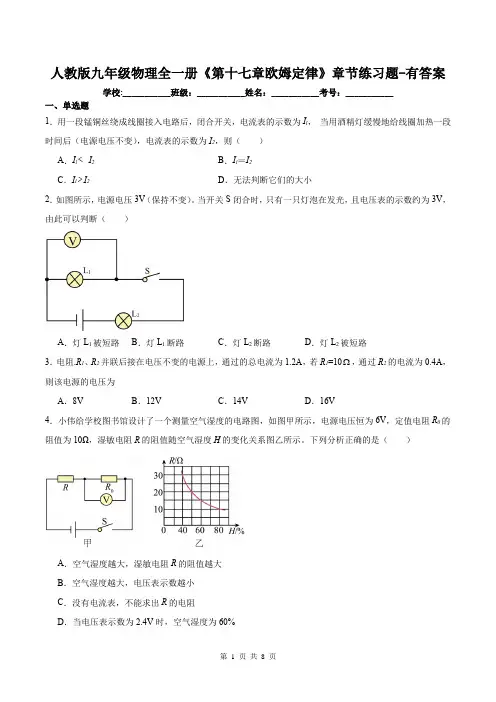

人教版九年级物理全一册《第十七章欧姆定律》章节练习题-有答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．用一段锰铜丝绕成线圈接入电路后，闭合开关，电流表的示数为I l，当用酒精灯缓慢地给线圈加热一段时间后（电源电压不变），电流表的示数为I2，则（）A．I l<I2B．I l＝I2C．I l>I2D．无法判断它们的大小2．如图所示，电源电压3V（保持不变）。
当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3V，由此可以判断（）A．灯L1被短路B．灯L1断路C．灯L2断路D．灯L2被短路3．电阻.R1、R2并联后接在电压不变的电源上，通过的总电流为1.2A，若R1=10Ω，通过R2的电流为0.4A，则该电源的电压为A．8V B．12V C．14V D．16V4．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。
下列分析正确的是（）A．空气湿度越大，湿敏电阻R的阻值越大B．空气湿度越大，电压表示数越小C．没有电流表，不能求出R的电阻D．当电压表示数为2.4V时，空气湿度为60%5．某同学在实验室按图所示电路进行实验，当把滑动变阻器的滑动触头P分别滑到a、b、c、d四个位置时，记下了每个位置所对应的电流表和电压表的示数。
当他回到教室对测量数据进行分析时，才发现由于自己在记录数据时的不规范和随意性，只记录了电流表的示数分别为43A、65A、23A和1A；电压表的示数分别为6V、8V、4V和4.8V。
但电表示数之间的对应关系、电表示数和滑动触头P所处位置之间的对应关系均已搞不清楚。
假如该同学实验测得的数据是准确的，则可以分析出当滑动触头P滑到b位置时电流表和电压表的示数应该是（）A．13A，8V B．1A，6V C．65A，4V D．23A，4.8V6．“低碳生活，从我做起”。
人教版九年级物理第十七章欧姆定律单元练习(含答案)

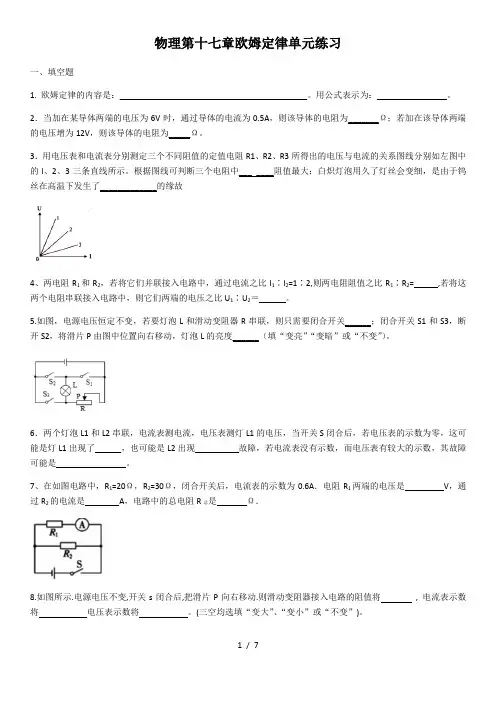

物理第十七章欧姆定律单元练习一、填空题1. 欧姆定律的内容是：___________________________________________。
用公式表示为：________________。
2．当加在某导体两端的电压为6V时，通过导体的电流为0.5A，则该导体的电阻为_______Ω；若加在该导体两端的电压增为12V，则该导体的电阻为_____Ω。
3．用电压表和电流表分别测定三个不同阻值的定值电阻R1、R2、R3所得出的电压与电流的关系图线分别如左图中的l、2、3三条直线所示。
根据图线可判断三个电阻中___ ____阻值最大；白炽灯泡用久了灯丝会变细，是由于钨丝在高温下发生了_____________的缘故4、两电阻R1和R2，若将它们并联接入电路中，通过电流之比I1∶I2=1∶2,则两电阻阻值之比R1∶R2=,若将这两个电阻串联接入电路中，则它们两端的电压之比U1∶U2＝。
5.如图，电源电压恒定不变，若要灯泡L和滑动变阻器R串联，则只需要闭合开关______；闭合开关S1和S3，断开S2，将滑片P由图中位置向右移动，灯泡L的亮度______（填“变亮”“变暗”或“不变”）。
6．两个灯泡L1和L2串联，电流表测电流，电压表测灯L1的电压，当开关S闭合后，若电压表的示数为零，这可能是灯L1出现了______，也可能是L2出现__________故障，若电流表没有示数，而电压表有较大的示数，其故障可能是________________。
7、在如图电路中，R1=20Ω，R2=30Ω，闭合开关后，电流表的示数为0.6A．电阻R1两端的电压是V，通过R2的电流是A，电路中的总电阻R总是Ω．8.如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将, 电流表示数将电压表示数将。
(三空均选填“变大”、“变小”或“不变”)。
9.如图为某种灯泡的电流I与电压U的关系图象。
若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为。
人教版九年级全册《第十七章 欧姆定律》物理单元测试卷和答案详解

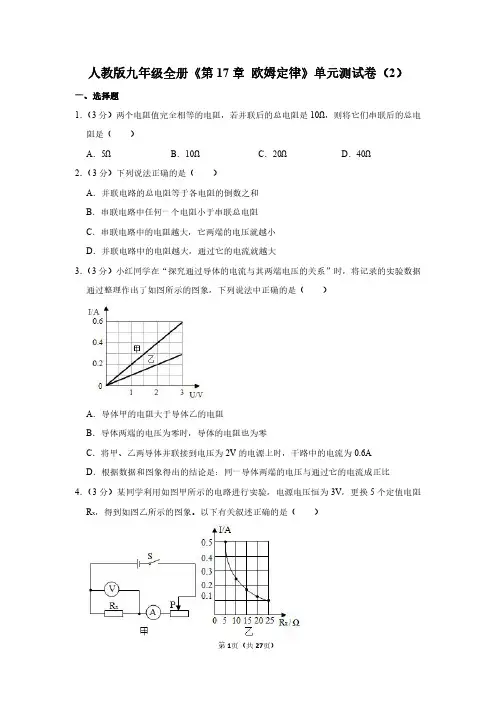

人教版九年级全册《第17章欧姆定律》单元测试卷（2）一、选择题1．（3分）两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联后的总电阻是（）A．5ΩB．10ΩC．20ΩD．40Ω2．（3分）下列说法正确的是（）A．并联电路的总电阻等于各电阻的倒数之和B．串联电路中任何一个电阻小于串联总电阻C．串联电路中的电阻越大，它两端的电压就越小D．并联电路中的电阻越大，通过它的电流就越大3．（3分）小红同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体两端的电压为零时，导体的电阻也为零C．将甲、乙两导体并联接到电压为2V的电源上时，干路中的电流为0.6AD．根据数据和图象得出的结论是：同一导体两端的电压与通过它的电流成正比4．（3分）某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图象。
以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持2V不变C．将R x从10Ω换成15Ω后，应将滑片P向右移D．滑动变阻器阻值变化范围为1～15Ω5．（3分）用伏安法测电阻时，某同学列出了下列注意事项，其中没有必要的是（）A．连接电路时，应从电源的正极开始连线B．连接电路时，电键应始终处于断开状态C．使用电压表和电流表时要选择量程D．电路连接好后，应先用电键试触6．（3分）如图所示，电源电压恒定。
当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙＝4：1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为（）A．4：3B．3：2C．3：4D．3：17．（3分）有两个定值电阻，分别标有“6V0.5A”和“12V1A”字样，当将它们串联在电路中时，电源电压不可超过（）A．6V B．12V C．18V D．24V8．如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω．闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是（）A．I1：I2＝2：3U1：U2＝1：1B．I1：I2＝3：2U1：U2＝1：1C．I1：I2＝1：1U1：U2＝2：3D．I1：I2＝1：1U1：U2＝3：29．（3分）甲图是灯泡L和定值电阻R的I﹣U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中U1：U2＝m，丙图中，I1：I2＝n，则下述正确的是（）A．m＝n B．m＞n C．m＜n D．mn＝1二、填空题10．（4分）在“创新素质教育实践行动”的活动中，小明同学修理电器时，需要一个150Ω的电阻，现在身边有阻值600Ω、200Ω、120Ω、80Ω、70Ω及30Ω电阻各一个，他可为选择其中和的两个电阻联来获得。
人教版九年级上物理第十七章欧姆定律单元测试题(含答案)

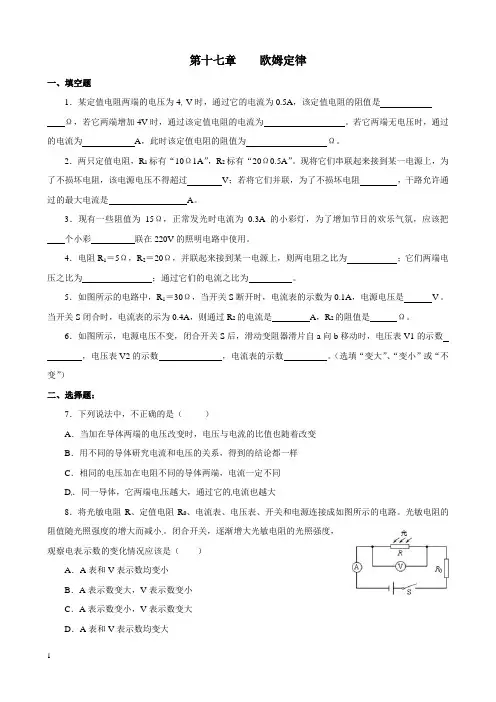

第十七章欧姆定律一、填空题1．某定值电阻两端的电压为4V时，通过它的电流为0.5A，该定值电阻的阻值是Ω，若它两端增加4V时，通过该定值电阻的电流为。
