风机基础知识及通风机的叶轮转向与叶片旋向
风机的基础知识
风机的主要性能参数
压力P：风机压力有静压、动压及全压，风机铭牌上一般指的是全压；压力单位一
般为Pa或KPa。
流量Q ：一般离心风机用体积流量来表达流量参数，流量单位一般为m3/s或m3/h。 转速n：单位时间内叶轮转过的次数，转速单位 一般为 转/分钟（rpm、r/min） 功率N ：轴功率和电机功率，轴功率是指驱动风机转子旋转工作所须的功率，而电
流(混流)式风机。
• 离心风机(图1)
轴流风机(图2)
斜流式(混流式)风机(图3)
风机的分类
• 2、按产生压力的高低分类：根据排出气体压力的高低，风机又可分为：通风机（排出气 体压力≤14.7kPa）；鼓风机（14.7kPa＜排出气体压力≤350kPa）；压缩机（排出气体压力 ＞350kPa）。
透平式通风机
风机的常见故障及处理
振动加剧原因： 处理办法：
转子不平衡
重做静平衡或动平衡
转子叶轮内积垢 消除积垢后做平衡
动静部分相擦 停机检查有关间隙并处理
叶轮变形或腐蚀 修理或更换
地脚螺栓松 喘振
紧固螺栓 调整负荷
风压降低，流量减小： 叶轮严重磨损 进口管线堵塞
处理办法： 更换叶轮 清理进口管线
风机典型故障
风机的基础知识
目录
风机的定义 风机的分类 风机的结构 风机的主要性能参数 风机的型号及命名
风机的常见故障及处理
风机的定义
风机是一种品种繁多、应用广泛的输送气体的通用机械。从能量观点 来分析，它是把原动机的机械能转变为气体能量的一种机械。
风机的分类
• 风机种类繁多，各有其不同的结构特点和适用范围。 • 1、风机根据气流进入叶轮后的流动方向分为：轴流式风机、离心式风机和斜
风机基本知识和基本理论
风机基本知识和基本理论1.1通风机的基础知识1．1.1.1通风机的主要性通风机的基础知识和基本理论能参数流量、压⼒、转速、功率、及效率是表⽰通风机性能的主要参数，称为通风机的性能参数。
其概念概括如下：⼀、流量单位时间内流经通风机的⽓体体积或质量，称为流量（⼜称风量）。
1．体积流量它是单位时间流经通风机的⽓体体积。
常⽤单位为m3/s(⽶3/秒)、m3/min(⽶3/分)、m3/h(⽶3/时),分别⽤Q、Q min、Q h表⽰。
由于⽓体在通风机内压⼒升⾼不s⼤，体积变化很⼩、故⼀般设通风机的体积流量不变。
⽆特殊说明通风机的体积流量是指标准状态下的体积。
2．质量流量即单位时间内流经通风机的⽓体质量。
单位为kg/s（千克/秒）、kg/min（千克/分）、kg/h（千克/时），分别⽤M s、M min、M h表⽰。
⼆、压头通风机的压头是指升压（相对于⼤⽓的压⼒），即⽓体在通风机内压⼒的升⾼值，或者说是通风机进出⼝处⽓体压⼒之差。
从能量观点来看压头是指单位体积流体经过通风机所获得的能量。
它有净压、动压、全压之分。
性能参数是指通风机的全压（它等于通风机出⼝与进⼝全压之差），其单位为N/m2。
三、转速通风机转⼦旋转速度的快慢将直接影响通风机的流量、压⼒、效率。
单位为每分钟转数即rpm常⽤n表⽰。
四、轴功率驱动通风机所需要的功率N称轴功率，或者说是单位时间内传递给通风机轴的能量。
单位为kW(千⽡)。
五、效率通风机在把原动机的机械能传递给⽓体的过程中，要克服各种损失，其中只有⼀部分是有⽤功。
常⽤效率来反映损失的⼤⼩，效率⾼即损失⼩。
效率常⽤η表⽰。
1.1.2 风机的主要⽆因次参数将通风机的主要性能参数：流量Q （m 3/s ）、压⼒P （N/m 2）、功率（kW ）、转速n （rpm ）与通风机的特性值：叶轮外径D （m ）、叶轮外圆的圆周速度u （m/s ）以及⽓体密度ρ（kg/m 3）之间的关系⽤⽆因次参数来表⽰，它们分别是：⼀、压⼒系数-P-P = P /（ρu 2） (1.1)⼆、流量系数-Q-Q=uD Q24π(1.2)三、功率系数-N-N=3241000uD Nρπ(1.3)四、⽐转数n s n s =nQ 4/32/1f ――叶型中线最⼤弯度。
简要了解风机及维护
简要了解风机及维护风机分类：离心风机的工作原理、结构组成、使用及日常维护：一、工作原理：动力设备运转驱动叶轮旋转，将空气从近进气口吸入。
离心风机的叶片转动过程中对气体施加动力作用，提高气体的压力和速度，气体在离心力的作用下沿叶道从排气口排出。
二、离心风机的结构组成：1、旋向顺旋：从电机端正视风机，叶轮顺时针方向旋转。
逆旋：从电机端正视风机，叶轮逆时针方向旋转。
2、风机出口角度与进气箱角度风机出风口中心线与水平方向的夹角为风机出口角度。
风机进气箱中心线与水平方向的夹角为风机进气箱角度。
3、传动方式风机的传动方式分为A、B、C、D、E、F六种。
A式：叶轮直接装在电机轴上，一般小型风机常采用的传动方式。
B式：风机与电机用皮带传动，叶轮悬臂，皮带轮在两轴承中间的传动方式。
C式：风机与电机用皮带传动，叶轮悬臂，皮带轮在两轴承外侧的传动方式。
D式：风机与电机用联轴器传动，叶轮悬臂，联轴器在两轴承外侧的传动方式。
E式：风机与电机用皮带传动，叶轮在两轴承中间位置的传动方式。
F式：风机与电机用联轴器传动，叶轮在两轴承中间位置的传动方式。
风机的主要零部件1、叶轮：叶轮由轮盘、轮盖、轴盘和叶片通过铆焊而成。
叶片可根据风机的性能及工作情况设计成后向直板叶片叶型。
叶轮成型后均经过动平衡校正，以保证其平衡进度。
叶轮的材料选用合金钢。
2、机壳：由普通碳素钢板材焊接而成，一般小型风机为整体结构（如我公司的斜槽风机），大型风机为分体式（如主排风机、循环风机），便于运输和安装。
3、主轴及轴承箱：主轴、滚动轴承、滑动轴承、轴承箱、联轴器构成风机的传动部分，根据工作情况，轴承箱通水冷却。
4、调节门与进气箱：风机进口调节门用于风机启动时和工作中流量调节。
一般在进风口前接有进气箱，进气箱前联接矩形调节门。
风机的使用及日常维护：风机启动前，应进行下列准备工作：1、关闭调节门。
2、检查风机各部的间隙尺寸、转动部分与固定部分有无刮蹭及碰撞现象。
风机基础知识介绍课件
混流式风机
混流式风机是一种结合了离心式和轴 流式风机的通风 fan，通常由叶轮、 机壳、进风口和电机等部分组成。
混流式风机具有效率较高、风量适中、 噪音较低等优点。
混流式风机适用于需要中等风量和中 等距离送风的场所，如商场、办公楼 等。
罗茨风机
罗茨风机是一种容积式鼓风机， 利用两个或三个叶轮的转动来强
THANKS
感谢观看
贯流式风机结构与工作原理
叶轮
通常由多片弧形叶片组成，固定在轴上，通过电机驱动旋转。
工作原理
当叶轮旋转时，空气从进风口进入，在叶轮的挤压力和推力共同作用下实现气体输送。
04
风机的维护与保养
日常维护保养
01Biblioteka 0203每日检查
检查风机是否有异常声音、 振动或异味，检查轴承温 度和润滑情况，检查电机 电流和电压是否正常。
效率与比功率是衡量风机性能的重要 指标，效率越高、比功率越小，说明 风机的性能越好。
噪声参数
01
噪声参数是衡量风机运行时产生 的噪声大小的指标，通常用声压 级或声功率级来表示。
02
噪声参数是评价风机性能的重要 指标之一，也是评价风机对环境 影响的重要依据。
03
风机的结构与工作原理
离心式风机结构与工作原理
流量参数
流量参数是衡量风机输送气体量的重要指标，通常用体积流 量和质量流量来表示。体积流量是指单位时间内通过风机的 气体体积，而质量流量则是单位时间内通过风机的气体质量。
流量参数反映了风机的通风 speed，即通风 speed，也就是 风机的通风 speed，即风机的通风 speed。
功率参数
功率参数是衡量风机能耗的重要指标，通常用输入功率和 输出功率来表示。输入功率是指风机运行所需消耗的电能 或其他能源，而输出功率是指风机实际输送气体的功率。
风机常识
风机常识1、风机的设定进气状态是指大气压Pta=101325Pa，气体温度t0=20℃，气体密度p0=1.2kg/m3状态下的性能。
引风机的设定进气状态是指大气压力Pta=101325Pa，气体温度t0=200℃，气体密度p0=0.743kg/m3状态下的性能。
如果风机不是在设定的进气状态下的参数，根据性能表选取适当的风机。
2、离心风机的旋转方向有“顺”、“逆”两种，站在驱动轴（或电动机）端正视风机，叶轮按顺时针方向旋转的称为“顺”转风机（又称“右”转风机），叶轮按逆时针方向旋转的称为“逆”转风机（又称“左”转风机）。
“顺”或“逆”转风机的出风口角度可制成0℃、45℃、90℃、135℃、180℃、225℃、270℃等常用角度。
3、风机常用的传动方式用A、B、C、D、E、F五种代号表示：A-风机无附加轴承支承，叶轮与电机直联传动。
B-风机叶轮悬臂支承，带轮在两轴承之间的V型带传动。
C-风机叶轮悬臂支承，带轮在两轴承之外的V型带传动。
D-风机叶轮悬臂支承，联轴器传动。
E-风机叶轮双点支承，带轮在两轴承之外的V型带传动。
F-风机叶轮双点支承，联轴器传动。
另：有特殊的外转子电机传动方式：电机主轴固定，外壳与叶轮直联旋转。
4、性能换算表：表中：Q0 P0 N0 t0 p0 N0为风机设定状态下的流量、压力、转速、介质温度、介质密度和轴功率。
Q、P、N、t、P、N为风机实际使用状态下的流量、压力、转速、介质温度、介质密度和轴功率。
推荐产品：广州珠江风机CHL、CHLK、CHLF、CHLFT轻型卧式多级离心泵型号含义1、CHL 4-30 L S W S CCHL：轻型卧式多级离心泵4：额定流量m3/h30：级数X10L：螺纹S：三相（≤3kw为220/380V，＞3kw为380V），D：单相220VW：50Hz；L：60 HzS：304；L：316C：常温型；R：热水型：J：耐弱腐蚀机封；Y：耐油机封：Q：其它机封2、CHL K 4-30 L S W S CCHL：轻型卧式多级离心泵K：不锈钢空调专用泵4：额定流量m3/h30：级数X10L：螺纹S：三相（≤3kw为220/380V，＞3kw为380V），D：单相220VW：50Hz；L：60 HzS：304；L：316C：常温型；R：热水型：J：耐弱腐蚀机封；Y：耐油机封：Q：其它机封3、CHL F（T）4-30 L S W S CCHL：轻型卧式多级离心泵F：表示泵结构为节段式T：表示泵进、出水体为铸体，不锈钢略4：额定流量m3/h30：级数X10L：螺纹S：三相（≤3kw为220/380V，＞3kw为380V），D：单相220VW：50Hz；L：60 HzS：304；L：316C：常温型；R：热水型：J：耐弱腐蚀机封；Y：耐油机封：Q：其它机封推荐产品：杭州南方特种泵Z、JXJ系列摆线针轮减速机型号说明。

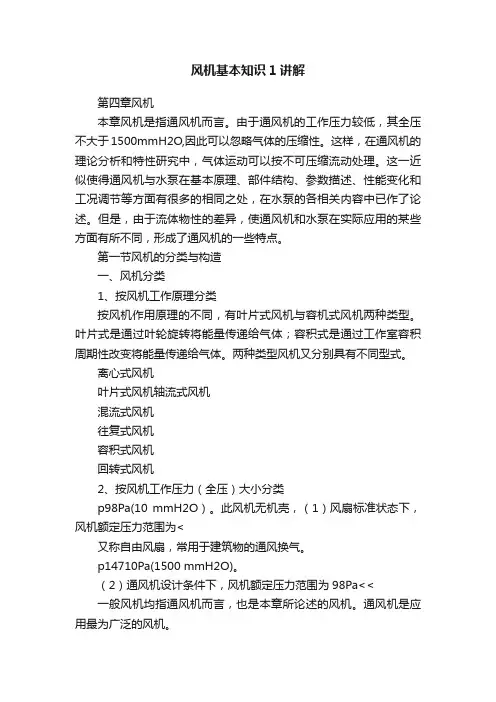

风机基本知识1讲解
风机基本知识1讲解第四章风机本章风机是指通风机而言。
由于通风机的工作压力较低，其全压不大于1500mmH2O,因此可以忽略气体的压缩性。
这样，在通风机的理论分析和特性研究中，气体运动可以按不可压缩流动处理。
这一近似使得通风机与水泵在基本原理、部件结构、参数描述、性能变化和工况调节等方面有很多的相同之处，在水泵的各相关内容中已作了论述。
但是，由于流体物性的差异，使通风机和水泵在实际应用的某些方面有所不同，形成了通风机的一些特点。
第一节风机的分类与构造一、风机分类1、按风机工作原理分类按风机作用原理的不同，有叶片式风机与容机式风机两种类型。
叶片式是通过叶轮旋转将能量传递给气体；容积式是通过工作室容积周期性改变将能量传递给气体。
两种类型风机又分别具有不同型式。
离心式风机叶片式风机轴流式风机混流式风机往复式风机容积式风机回转式风机2、按风机工作压力（全压）大小分类p98Pa(10 mmH2O）。
此风机无机壳，（1）风扇标准状态下，风机额定压力范围为<又称自由风扇，常用于建筑物的通风换气。
p14710Pa(1500 mmH2O)。
（2）通风机设计条件下，风机额定压力范围为98Pa<<一般风机均指通风机而言，也是本章所论述的风机。
通风机是应用最为广泛的风机。
空气污染治理、通风、空调等工程大多采用此类风机。
p196120Pa。
压力较高，是污水处理曝（3）鼓风机工作压力范围为14710Pa<<气工艺中常用的设备。
p196120Pa，或气体压缩比大于3.5的风机，如常（4）压缩机工作压力范围为>用的空气压缩机。
二、通风机分类通风机通常也按工作压力进行分类。
p980Pa(100 mmH2O)低压风机≤<="" p="">离心式风机中压风机980Pa≤<="" p="">高压风机 2942Pa<通风机p490Pa(50 mmH2O）低压风机≤轴流式风机<="" p="">高压风机 490Pa<三、离心式风机主要部件离心风机的主要部件与离心泵类似。
风机正反转原理
风机正反转原理概述风机是一种将空气或气体进行输送或通风的设备。
它通常由电动机、叶轮和机壳组成。
风机正反转原理是指通过改变电动机的运行状态，调整叶轮的转向，从而实现风机的正向和反向运转。
风机结构风机的主要结构包括电动机、叶轮和机壳。
1. 电动机电动机是风机的动力源，它将电能转换为机械能，驱动叶轮旋转。
常见的电动机有交流电动机和直流电动机。
交流电动机通常使用交流电源供电，而直流电动机则使用直流电源供电。
2. 叶轮叶轮是风机的核心部件，它通过旋转将空气或气体进行输送或通风。
叶轮一般由多个叶片组成，叶片的形状和角度会影响风机的风量和风压。
叶轮的旋转方向决定了风机的正反转。
3. 机壳机壳是风机的外壳，它起到保护叶轮和电动机的作用。
机壳通常具有进风口和出风口，通过这些口可以实现空气或气体的流动。
风机正反转原理风机的正反转是通过改变电动机的运行状态来实现的。
具体而言，正反转的实现依赖于电动机的相序和转子结构。
1. 电动机相序电动机的相序是指电动机三相绕组的接线顺序。
在交流电动机中，电动机的相序决定了旋转方向。
如果电动机的相序是ABC，则电动机正向旋转；如果相序是CBA，则电动机反向旋转。
2. 电动机转子结构电动机的转子结构决定了电动机的转向特性。
常见的电动机转子结构有两种：内转子和外转子。
•内转子：内转子电动机的转子位于电动机的内部，电动机的转向与转子的旋转方向相反。
当电动机正向旋转时，转子逆时针旋转；当电动机反向旋转时，转子顺时针旋转。
•外转子：外转子电动机的转子位于电动机的外部，电动机的转向与转子的旋转方向相同。
当电动机正向旋转时，转子顺时针旋转；当电动机反向旋转时，转子逆时针旋转。
3. 风机正反转原理风机的正反转是通过改变电动机的相序和转子结构来实现的。
•正向旋转：当电动机的相序为ABC，并且采用内转子结构时，电动机正向旋转，叶轮顺时针旋转。
•反向旋转：当电动机的相序为CBA，并且采用外转子结构时，电动机反向旋转，叶轮逆时针旋转。
风机工作原理
风机工作原理标题：风机工作原理引言概述：风机作为一种常见的通风设备，在工业生产和日常生活中扮演着重要的角色。
了解风机的工作原理，有助于我们更好地使用和维护风机设备，提高其效率和寿命。
本文将详细介绍风机的工作原理。
一、风机的基本构造1.1 风机的叶轮：风机的叶轮是风机的核心部件，通过旋转产生气流。
1.2 风机的外壳：外壳包围叶轮，起到导向气流和减少能量损失的作用。
1.3 风机的驱动装置：风机的驱动装置通常是电机，通过传动装置带动叶轮旋转。
二、风机的工作原理2.1 风机的叶轮旋转：当电机启动时，通过传动装置带动叶轮旋转。
2.2 风机的叶轮产生气流：叶轮旋转产生气流，气流经过外壳的导向，形成风。
2.3 风机的风量调节：通过改变电机的转速或调节叶轮的叶片角度，可以调节风机的风量。
三、风机的工作特点3.1 高效能：风机在工作时能够将电能转换为气流能，具有较高的能量利用率。
3.2 低噪音：风机在工作时产生的噪音较低，适用于需要安静环境的场所。
3.3 耐用性强：风机采用优质材料制造，具有较长的使用寿命。
四、风机的应用领域4.1 工业通风：风机广泛应用于工业生产中的通风换气系统，保证生产环境的清洁和安全。
4.2 气体输送：风机可以用于输送气体或粉尘，如矿井通风系统、粉尘处理系统等。
4.3 冷却散热：风机可以用于冷却设备或散热器，帮助设备散热，保持正常运行温度。
五、风机的维护保养5.1 定期清洁：定期清洁风机的叶轮和外壳，保持风机的正常运转。
5.2 润滑维护：定期给风机的轴承和传动装置加注润滑油，保持运转顺畅。
5.3 定期检查：定期检查风机的各个部件是否正常运转，及时发现并解决问题，延长风机的使用寿命。
结语：通过本文的介绍，我们了解了风机的基本构造、工作原理、特点、应用领域和维护保养方法。
掌握这些知识，有助于我们更好地使用和维护风机设备，提高其效率和寿命，确保其在工业生产和日常生活中的正常运行。
（完整版）风机基本知识
（完整版）风机基本知识第四章风机本章风机是指通风机⽽⾔。
由于通风机的⼯作压⼒较低，其全压不⼤于1500mmH2O,因此可以忽略⽓体的压缩性。
这样，在通风机的理论分析和特性研究中，⽓体运动可以按不可压缩流动处理。
这⼀近似使得通风机与⽔泵在基本原理、部件结构、参数描述、性能变化和⼯况调节等⽅⾯有很多的相同之处，在⽔泵的各相关内容中已作了论述。
但是，由于流体物性的差异，使通风机和⽔泵在实际应⽤的某些⽅⾯有所不同，形成了通风机的⼀些特点。
第⼀节风机的分类与构造⼀、风机分类1、按风机⼯作原理分类按风机作⽤原理的不同，有叶⽚式风机与容机式风机两种类型。
叶⽚式是通过叶轮旋转将能量传递给⽓体；容积式是通过⼯作室容积周期性改变将能量传递给⽓体。
两种类型风机⼜分别具有不同型式。
离⼼式风机叶⽚式风机轴流式风机混流式风机往复式风机容积式风机回转式风机2、按风机⼯作压⼒（全压）⼤⼩分类p98Pa(10 mmH2O）。
此风机⽆机壳，（1）风扇标准状态下，风机额定压⼒范围为<⼜称⾃由风扇，常⽤于建筑物的通风换⽓。
p14710Pa(1500 mmH2O)。
（2）通风机设计条件下，风机额定压⼒范围为98Pa<<⼀般风机均指通风机⽽⾔，也是本章所论述的风机。
通风机是应⽤最为⼴泛的风机。
空⽓污染治理、通风、空调等⼯程⼤多采⽤此类风机。
p196120Pa。
压⼒较⾼，是污⽔处理曝（3）⿎风机⼯作压⼒范围为14710Pa<<⽓⼯艺中常⽤的设备。
p196120Pa，或⽓体压缩⽐⼤于3.5的风机，如常（4）压缩机⼯作压⼒范围为>⽤的空⽓压缩机。
⼆、通风机分类通风机通常也按⼯作压⼒进⾏分类。
p980Pa(100 mmH2O)低压风机≤离⼼式风机中压风机 980Pa≤⾼压风机 2942Pa<低压风机≤轴流式风机⾼压风机 490Pa<三、离⼼式风机主要部件离⼼风机的主要部件与离⼼泵类似。
下⾯仅结合风机本⾝的特点进⾏论述。
通风机基础知识
1、放油至油镜指示线中线 2、疏通回油槽 3、侧盖内开回油槽（买的座子一般不会） 4、疏通放气塞 5、把回油槽的一面装在下方 6、更换轴承座
九、主要装备
双柱立式车床
V1000/12000高精度车床
FY32-630四柱液压机
大型旋压机
RT2-580-7台车式热处理炉
HY-PS-55抛丸清理室
哈斯数控加工中心
七、耐温、耐磨、防腐、防爆
名称
措施
采用：高强度合金钢：HG60、HG70
耐高温
不锈钢304、316L、321、2205、2507
钛合金TC4、TC11
不同的介质有不同腐蚀性 通常选用不锈钢304、316L、321、2205、2507钛合金TC4、玻璃钢 防 腐 防腐油漆：环氧富锌、聚氨酯 其他方法：喷涂碳化钨（不溶于盐酸、硫酸,易溶于硝酸-氢氟酸混合酸中）、
另外的参数：环境温度、气体的组分（有无特殊要求如防腐、防爆）、转速、含尘量、其他
流量 压力
气体 介质
转速 功率
名称
流量
标准状态流量 静压、动压、全压
温度 湿度 密度 含尘量及含尘特性 气体种类
轴功率、所需功率
常用单位
备注
常用：m3/min m3/h
kg/h（质量单位，通风机不常用，蒸
汽压缩机常用单位）
二、基本结构
风机的主要结构部件有叶轮、机壳、进风口（F式为进气室）、台座、皮带轮、 联轴器、传动部（包含主轴、轴承箱、轴承）等，选用的配套件有：电机、消 音器（进口/出口）、测振仪表、测温仪表、二次仪表、调风门（进口/出口）、 执行器（电动/气动/手动）、变频器、液偶、永磁调速器、控制柜等.
三、传动方式
劣势：风机转速与电机同步，如不配液 耦、变频器、永磁调速器等就无法调 速。特大型风机（如机号25号以上） 不太适合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通风机的叶轮转向与叶片旋向1 一般是叶片凹面朝向旋转方向.2 风机叶片的倾角有三种，大于90度、小于90度和等于90度。
任何一种倾角都可以，每一种类型的倾角都反映叶片和叶轮转向的一种关系，所以叶片和叶轮转向的关系也是三种。
3 一般离心通风机的叶轮转向与叶片旋向是一致的。
4 根据气流升力原理,一般是叶片凹面朝向旋转方向,叶片凹面的也就是说是工作面(即推力面)，叶片凸面是吸力面。
图片：根据气流升力原理,一般是叶片凹面朝向旋转方向,叶片凹面的也就是说是工作面，这是轴流风机的叶片型线离心风机有三种关系5 离心风机有鼓风和引风，根据风机的风量和风压有所不同下面就是几种形式的叶轮及旋转方向如何区分风机的旋向从电动机一端（传动组一侧）正视风机，风机叶轮按顺时针方向旋转称为“右旋”风机，以“右”表示；反之，称为“左旋”风机，以“左”表示。
风机的出口位置，以机壳的出风口角度表示。
右旋风机和左旋风机均可制成0、45、90、135、180、225°。
订货时需注明。
风机的基础知识通风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的烘干和选送；风洞风源和气垫船的充气和推进等。
通风机的工作原理与透平压缩机基本相同，只是由于气体流速较低，压力变化不大，一般不需要考虑气体比容的变化，即把气体作为不可压缩流体处理。
通风机已有悠久的历史。
中国在公元前许多年就已制造出简单的木制砻谷风车，它的作用原理与现代离心通风机基本相同。
1862年，英国的圭贝尔发明离心通风机，其叶轮、机壳为同心圆型，机壳用砖制，木制叶轮采用后向直叶片，效率仅为40％左右，主要用于矿山通风。
1880年，人们设计出用于矿井排送风的蜗形机壳，和后向弯曲叶片的离心通风机，结构已比较完善了。
1892年法国研制成横流通风机；1898年，爱尔兰人设计出前向叶片的西罗柯式离心通风机，并为各国所广泛采用；19世纪，轴流通风机已应用于矿井通风和冶金工业的鼓风，但其压力仅为100～300帕，效率仅为15～25％，直到二十世纪40年代以后才得到较快的发展。
1935年，德国首先采用轴流等压通风机为锅炉通风和引风；1948年,丹麦制成运行中动叶可调的轴流通风机；旋轴流通风机、子午加速轴流通风机、斜流通风机和横流通风机也都获得了发展。
按气体流动的方向，通风机可分为离心式、轴流式、斜流式和横流式等类型。
离心通风机工作时，动力机(主要是电动机)驱动叶轮在蜗形机壳内旋转，空气经吸气口从叶轮中心处吸入。
由于叶片对气体的动力作用，气体压力和速度得以提高，并在离心力作用下沿着叶道甩向机壳，从排气口排出。
因气体在叶轮内的流动主要是在径向平面内，故又称径流通风机。
离心通风机主要由叶轮和机壳组成，小型通风机的叶轮直接装在电动机上中、大型通风机通过联轴器或皮带轮与电动机联接。
离心通风机一般为单侧进气，用单级叶轮；流量大的可双侧进气，用两个背靠背的叶轮，又称为双吸式离心通风机。
叶轮是通风机的主要部件，它的几何形状、尺寸、叶片数目和制造精度对性能有很大影响。
叶轮经静平衡或动平衡校正才能保证通风机平稳地转动。
按叶片出口方向的不同，叶轮分为前向、径向和后向三种型式。
前向叶轮的叶片顶部向叶轮旋转方向倾斜；径向叶轮的叶片顶部是向径向的，又分直叶片式和曲线型叶片；后向叶轮的叶片顶部向叶轮旋转的反向倾斜。
前向叶轮产生的压力最大，在流量和转数一定时，所需叶轮直径最小，但效率一般较低；后向叶轮相反，所产生的压力最小，所需叶轮直径最大，而效率一般较高；径向叶轮介于两者之间。
叶片的型线以直叶片最简单，机翼型叶片最复杂。
为了使叶片表面有合适的速度分布，一般采用曲线型叶片，如等厚度圆弧叶片。
叶轮通常都有盖盘，以增加叶轮的强度和减少叶片与机壳间的气体泄漏。
叶片与盖盘的联接采用焊接或铆接。
焊接叶轮的重量较轻，流道光滑。
低、中压小型离心通风机的叶轮也有采用铝合金铸造的。
轴流式通风机工作时，动力机驱动叶轮在圆筒形机壳内旋转，气体从集流器进入，通过叶轮获得能量，提高压力和速度，然后沿轴向排出。
轴流通风机的布置形式有立式、卧式和倾斜式三种，小型的叶轮直径只有100毫米左右，大型的可达20米以上。
小型低压轴流通风机由叶轮、机壳和集流器等部件组成，通常安装在建筑物的墙壁或天花板上；大型高压轴流通风机由集流器、叶轮、流线体、机壳、扩散筒和传动部件组成。
叶片均匀布置在轮毂上，数目一般为2～24。
叶片越多，风压越高；叶片安装角一般为10°～45°，安装角越大，风量和风压越大。
轴流式通风机的主要零件大都用钢板焊接或铆接而成。
斜流通风机又称混流通风机，在这类通风机中，气体以与轴线成某一角度的方向进入叶轮，在叶道中获得能量，并沿倾斜方向流出。
通风机的叶轮和机壳的形状为圆锥形。
这种通风机兼有离心式和轴流式的特点，流量范围和效率均介于两者之间。
横流通风机是具有前向多翼叶轮的小型高压离心通风机。
气体从转子外缘的一侧进入叶轮，然后穿过叶轮内部从另一侧排出，气体在叶轮内两次受到叶片的力的作用。
在相同性能的条件下，它的尺寸小、转速低。
与其他类型低速通风机相比，横流通风机具有较高的效率。
它的轴向宽度可任意选择，而不影响气体的流动状态，气体在整个转子宽度上仍保持流动均匀。
它的出口截面窄而长，适宜于安装在各种扁平形的设备中用来冷却或通风。
通风机的性能参数主要有流量、压力、功率，效率和转速。
另外，噪声和振动的大小也是通风机的主要技术指标。
风机常识h t t p://w w w.c q r f.n e t/t a b i d/70/D e f a u l t.a s p x?P a g e C o n t e n t M o d e=1概念与分类| 型号表示| 技术参数概念| 其他参数| 使用注意| 维修保养| 故障原因风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用改变气体容积的方法压缩及输送气体机械。
按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
流量:单位时间内流过风机的气体容积,又称风量。
常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。
(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。
转速：风机转子旋转速度。
常以n来表示、其单位用r/min(r表示转速，min表示分钟)。
功率：驱动风机所需要的功率。
常以N来表示、其单位用Kw。
常用风机用途代号代号代号代号代号代号汉字简汉简汉简汉简汉简写字写字写字写字写通用防爆排尘烧结化气TBCSJHQ防腐高温煤粉动力油气FWMDLYQ矿井冷却热风高炉天然气KLRGLTQ锅引锅炉粉末转炉冷冻YGFMZLLD纺织隧道凉风煤气空调FZSDLFMQKT传动方式及机械效率：传动方式机械效率电动机直联传动 (A型) 联轴器联接转动(D、F型) 皮带传动(B、C、E型) 1.00 0.98 0.95A型直联传动D型联轴器联接转动F型联轴器联接转动B型皮带传动C型皮带传动E型皮带传动电动机容量贮备系数：轴功率 (KW)电动机容量贮备系数(K)<0.5>0.5～1 >1～2 >2～5 >51.51.41.31.21.15 一般风机高压风机(>7500Pa直接启动的) 1.15 1.2风机常用参数、技术要求：一般通、引风机：全压P=….Pa、流量Q=…m3/h、海拔高度（当地大气压）、传动方式、输送介质(空气可不写)、叶轮旋向、进出口角度(从电机端正视)、工作温度T=…℃(常温可不写)、电动机型号…….等。
高温风机及其它特殊风机：全压P=…Pa、流量Q=…m3/h、进口气体密度Kg/m3、传动方式、输送介质(空气可不写)、叶轮旋向、进出口角度(从电机端正视)、工作温度T=.....℃、瞬时最高温度T=…℃、进口气体密度□Kg/m3、当地大气压(或当地海拨高度)、含尘浓度、风机调节门、电动机型号、进出口膨胀节、整体底座、液力偶合器(或变频器、液体电阻启动器)、稀油站、慢转装置、执行器、启动柜、控制柜….等。
风机高转速注意事项(B、D、C传动的)1、4-79型：2900r/min ≤5.5号；1450 r/min ≤10号；960 r/min ≤17号；2、4-73、4-68型：2900r/min ≤6.5号；1450 r/min ≤15号；960 r/min ≤20号；风机常需用的计算公式(简化，近似，一般情况下用)：1、轴功率:N(轴功率)×K(电机贮备系数)=电机所需功N=率注:0.8是风机效率,是一个变数,0.98是一个机械效率也是一个变数(A型为1,D、F型为0.98,C、B型为0.95)2、风机全压：(未在标准情况下修正)P1=P2×式中:P1=工况全压(Pa)、P2=设计标准压力(或表中全压Pa)、B=当地大气压(mmHg)、T2=工况介质温度℃、T1= 表中或未修正的设计温度℃、760mmHg=在海拔0m,空气在20℃情况下的大气压。
2.1海拨高度换算当地大气压：(760mmHg)－(海拨高度÷12.75)=当地大气压 (mmHg)注:海拔高度在300m以下的可不修正。
