FSK通原课设
目录第1章绪论 (1)1.1意义 (1)1.2 设计要求 (1)第2章 FSK设计的原理与方案 (2)2.1 FSK 的调制 (2)2.1.1 直接调频法 (2)2.1.2 频率键控法 (2)2.1.3 FSK 调制的建模方框图及电路符号 (4)2.2 FSK 的解调 (5)2.2.1 同步（相干）解调法 (5)2.2.2 非相干解调法 (5)2.2.3 匹配滤波器解调法 (6)2.2.4 FSK解调的建模方框图及电路符号 (6)第3章FSK设计的程序与仿真 (7)3.1 FSK 基于VHDL语言调制 (7)3.1.1 FSK 调制程序 (7)3.1.2 FSK调制VHDL程序仿真图 (9)3.1.2.1 Quartus II仿真结果 (10)3.1.2.2 Vivado仿真结果 (11)3.1.3 FSK调制电路 (12)3.2 FSK 基于 VHDL语言解调 (12)3.2.1 FSK 解调程序 (12)3.2.2 FSK解调VHDL程序仿真图 (14)3.2.2.1 Quartus II仿真结果 (14)13.2.2.2 Vivado仿真结果 (15)3.2.3 FSK解调电路 (15)3.3 Vivado软件仿真程序 (16)第4章课程设计心得 (18)参考文献 (19)2第1章绪论1.1意义数字调制技术是现代通信的一个重要内容，在数字通信系统中。
由于数字信号具有丰富的低频成份，不宜进行无线传输或长距离电缆传输，因而需要将基带信号进行数字调制 (Digital Modulation) 。
数字调制同时也是数字信号频分复用的基本技术。
数字调制与模拟调制都属于正弦波调制，但是，数字调制是调制信号为数字型的正弦波调制。
因而数字调制具有自身的特点。
一般说来数字调制技术分为两种类型：一是把数字基带信号当作模拟信号的特殊情况来处理；二是利用数字信号的离散取值去键控载波，从而实现数字调制。
后一种方法通常称为键控法。
例如可以对载波的振幅、频率及相位进行键控，便可获得振幅键控 (ASK)、移频键控(FSK)、相移键控 (PSK)等调制方式。
移频键控 (FSK)是数字信息传输中使用较早的一种调制形式，它由于其抗干扰及衰落性较好且技术容易实现，因而在集散式工业控制系统中被广泛采用。
本设计系统采用VHDL 语言进行设计，具有良好的可移植性及产品升级的系统性。
1.2 设计要求1.了解了 FSK 信号的基本概念后，利用 Quartus II 软件中的 VHDL 语言对2FSK 频移键控系统就行调制、解调的程序设计。
2.程序设计运行成功后，在利用 VHDL 语言对 FSK 频移键控系统进行调制、解调的波形仿真。
3.最后通过 VHDL 语言制作出 FSK 频移键控系统调制、解调的电路图。
1第2章 FSK设计的原理与方案2.1 FSK 的调制频移键控即 FSK（Frequency－Shift Keying）数字信号对载波频率调制，主要通过数字基带信号控制载波信号的频率来来传递数字信息。
在二进制情况下，“1”对应于载波频率，“0”对应载波频率，但是它们的振幅和初始相位不变化。
FSK信号产生的两种方法。
2.1.1 直接调频法用二进制基带矩形脉冲信号去调制一个调频器，使其输出两个不同频率的码元。
一般采用的控制方法是：当基带信号为正时（相当于“1”码），改变振荡器谐振回路的参数（电容或者电感数值），使振荡器的振荡频率提高（设为f1）；当基带信号为负时（相当于“0”码），改变振荡器谐振回路的参数（电容或者电感数值），使振荡器的振荡频率降低（设为f2）；从而实现了调频。
这种方法产生的调频信号是相位连续的，虽然实现方法简单，但频率稳定度不高，同时频率转换速度不能做得太快，但是其优点是由调频器所产生的FSK信号在相邻码元之间的相位是连续的。
2.1.2 频率键控法频率键控法也称频率选择法。
它有两个独立的振荡器，数字基带信号控制转换开关，选择不同频率的高频振荡信号实现FSK 调制。
图2.1 频率健控法原理框图2键控法产生的FSK 信号频率稳定度可以做得很高并且没有过渡频率，它的转换速度快，波形好。
频率键控法在转换开关发生转换的瞬间，两个高频振荡的输出电压通常不可能相等，于是uFSK（t）信号在基带信息变换时电压会发生跳变，这种现象也称为相位不连续，这是频率键控特有的情况。
下图是利用两个独立分频器，以频率键控法来实现FSK 调制的原理电路图。
图中，与非门3 和4 起到了转换开关的作用。
当数字基带信号为“1”时，与非门4 打开，f1输出，当数字基带信号为“0”时，与非门3 打开，f2输出，从而实现了FSK 调制。
图2.2利用可控分频器实现FSK 调制频率键控法也常常利用数字基带信号去控制可变分频器的分频比来改变输出载波频率，从而实现FSK 调制。
下图是一个11/13 可控分频器原理图。
当数字基带信号为“l”时，第四级双稳态电路输出的反馈脉冲被加到第一级和第二级双稳态电路上，此时分频比为13；当基带信号为“0”时，第四级双稳态电路输出的反馈脉冲被加到第一级和第三级双稳态电路上，分频比变为11。
由于分频比的改变，使输出信号频率发生变化，从而实现了FSK 调制。
采用可变分频器产生的FSK 信号相位通常是连续的，因此在基带信息变化时，FSK 信号会出现过渡频率。
为减小过渡时间，可变分频器应工作于较高的频率，并在可变分频器后再插入固定分频器，使输出频率满足FSK 信号要求的频率。
34图2.3利用可控分频器实现 FSK 调制2.1.3 FSK 调制的建模方框图及电路符号FSK 调制方框图和调制电路的VHDL 建模符号如下图所示。
FSK 调制的核心部分包括分频器、二选一选通开关等。
图中的两个分频器分别产生两路数字载波信号；二选一选通开关的作用是：以基带信号作为控制信号，当基带信号为“0”，选通载波f1；当基带信号为“l ”时，选通载波f2。
从选通开关输出的信号就是数字FSK 信号。
图中没有包含模拟电路部分，调制信号为数字信号。
图2.4 FSK 调制方框图图2.5 FSK 调制电路的VHDL 建模符号2.2 FSK 的解调2.2.1 同步（相干）解调法在同步解调器中，有上、下两个支路，输入的FSK 信号经过1 和 2 两个带通滤波器后变成了上、下两路ASK 信号，之后其解调原理与ASK 类似，但判决需对上、下两支路比较来进行，原理框图如图2.5所示。
假设上支路低通滤波器输出为X1，下支路低通滤波器输出为X2，则判决准则是：图2.6相干解调法原理框图接收信号经过并联的两路带通滤波器进行滤波与本地相干载波相乘和包络检波后，进行抽样判决，判决的准则是比较两路信号包络的大小。
如果上支路的信号包络较大，则判决为“1”；反之，判决为收到为“0”。
2.2.2非相干解调法5输入的FSK 中频信号分别经过带通滤波器，包络检波，其中包络检波的输出在t=kTb 时抽样（其中k 为整数），并且将这些值进行比较。
根据包络检波器输出的大小，比较器判决数据比特是 1 还是0。
原理框图如图2.7所示。
图2.7非相干解调法原理框图2.2.3匹配滤波器解调法匹配滤波器定义：保证判决时刻输出信噪比最大的线性滤波器。
设计思想：针对接收信号，确定滤波器的H(ω)，在噪声背景下，尽可能使还原信号与发送信号一致。
图2.8匹配滤波器原理框图2.2.4FSK解调的建模方框图及电路符号FSK 解调方框图和FSK 解调电路的VHDL 建模符号如下图所示，该模型与ASK 的解调模型类似，其核心部分由分频器、寄存器、计数器和判决器组成。
图2.9 FSK 解调方框图图中分频器的分频系数取值对应图2.3中的分频器1 和分频器2 中较小的分频系数值，也就是说FSK 解调器的分频器输出为较高的那个载波信号。
由于f1和f2的周期不同，若设f1=2 f2，且基带信号电平“1”，对应f1；基带信号电平“0” 对应载波f2，则图中计数器以f1为时钟信号，上升沿计数，基带信号“1”码元对应的计数个数为1/ f1，基带信号“0”码元对应的计数个数为1/ f2。
计数器根据两种不同的计数情况，对应输出“0”和“1”两种电平。
判决器以f1为时钟信号，对计数器输出信号进行抽样判决，并输出基带信号。
图中没有包含模拟电路部分，调制信号为数字信号形式。
图2.10 FSK 解调电路的VHDL 建模符号第3章 FSK设计的程序与仿真3.1 FSK 基于VHDL语言调制3.1.1 FSK 调制程序--文件名：fsktz--功能：基于VHDL硬件描述语言，对基带信号进行FSK调制。
library ieee;use ieee.std_logic_arith.all;7use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity fsktz isport(clk :in std_logic; --系统时钟start :in std_logic; --开始调制信号x :in std_logic; --基带信号y :out std_logic; --调制信号fout1,fout2 : out STD_LOGIC;qout1:out std_logic_vector(3 downto 0);qout2:out std_logic_vector(1 downto 0));end fsktz;architecture behav of fsktz issignal q1:integer range 0 to 11; --载波信号f1的分频计数器signal q2:integer range 0 to 3; --载波信号f2的分频计数器signal f1,f2:std_logic; --载波信号f1，f2beginprocess(clk) --此进程通过对系统时钟clk的分频，得到载波f1 beginif clk'event and clk='1' thenif start='0' then q1<=0;elsif q1<=5 then f1<='1';q1<=q1+1;--改变q1后面的数字可以改变，载波f1的占空比elsif q1=11 then f1<='0';q1<=0;--改变q1后面的数字可以改变，载波f1的频率else f1<='0';q1<=q1+1;end if;end if;end process;process(clk) --此进程通过对系统时钟clk的分频，得到载波f28beginif clk'event and clk='1' thenif start='0' then q2<=0;elsif q2<=0 then f2<='1';q2<=q2+1; --改变q2后面的数字可以改变，载波f2的占空比elsif q2=1 then f2<='0';q2<=0; --改变q2后面的数字可以改变，载波f2的频率else f2<='0';q2<=q2+1;end if;end if;end process;process(clk,x) --此进程完成对基带信号的FSK调制beginif clk'event and clk='1' thenif x='0' then y<=f1; --当输入的基带信号x=‘0’时，输出的调制信号y为f1else y<=f2; --当输入的基带信号x=‘1’时，输出的调制信号y为f2 end if;end if;end process;fout1<=F1;fout2<=F2;qout1<=conv_std_logic_vector(q1,4);qout2<=conv_std_logic_vector(q2,2);end behav;3.1.2 FSK调制VHDL程序仿真图工程编译通过后，必须对其功能和时序性能进行仿真测试，以验证设计结果是否满足设计要求。

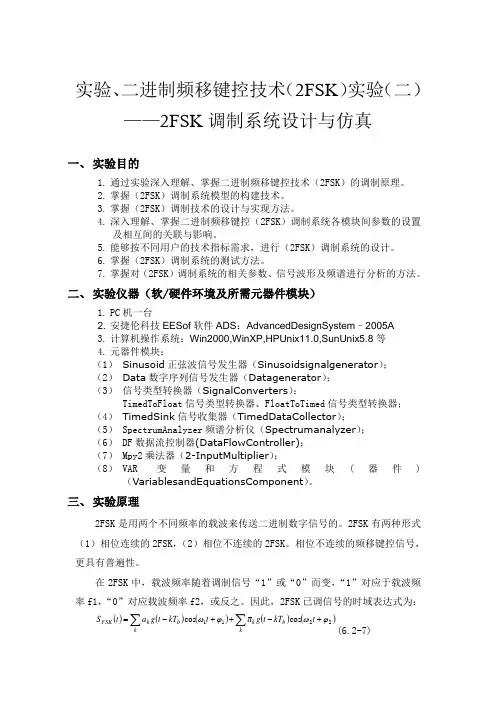

11-通信原理 FSK 调制系统 实验指导书
