一、试验细则1目的用于油浸式电力变压器交接试验。
2范围电压等级为110kV的三相油浸式电力变压器。
3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。
对试验报告中的试验项目、数据是否符合规范要求负责。
3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。
对试验结果的真实性、正确性和有效性负责。
4依据标准4.1《电气装置安装工程电气设备交接试验标准》 GB50150—914.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。
5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。
5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。
5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。
5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。
5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。
5.3.4 试验前应检查工作电源及接地是否可靠。
5.4试验方法5.4.1测量绕组连同套管的直流电阻 1)测量应在各分接头所有位置上进行；2)对1600kVA 及以下三相变压器，各相测得值的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%；三相电阻不平衡率计算：3)直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。
35-220kV油浸式电力变压器通用试验大纲
35-220kV油浸式电力变压器通用试验大纲油浸式电力变压器检验细则1、总则本大纲是针对我们生产的35-220kV油浸式电力变压器成员而制定的，正常产品不再单独制定试验大纲。
——该范围内产品，如在协议中有本大纲没有涉及到的协议上提出的特殊试验项目，应专门制定附加说明。
——我厂生产的各种特种变压器，可参考本大纲执行，需要时另加补充试验大纲。
——对于330kV及以上变压器，应单独制定补充试验大纲。
2、试验依据GB1094.1-1996 《电力变压器第一部分总则》GB1094.2-1996 《电力变压器第二部分温升》GB1094.3-2003 《电力变压器第三部分绝缘水平绝缘试验和绝缘空气间隙》GB1094.4-2005 《电力变压器第4部分电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB1094.5-2003 《》GB/T1094.10-2003 《电力变压器第十部分声级测定》3、环境记录试验前必须作环境记录，包括产品内部温度，周围环境温度，湿度，气压。
4、试验的步骤和控制4.1变压器例行试验中技术性能试验方案及控制4.1.1密封试验4.1.1.1试验步骤1）试验前准备——旋紧变压器各密封面——变压器总装后检查——在变压器注油口处连接好静油注2）设置静油注，使其产生50kPa压力。
3）持续时间：110kV及以下48h，220kV72h。
4）检查变压器有无变形、渗漏油现象，记录残压。
4.1.1.2试验控制及结果判定1）试验控制变压器密封试验后应无渗漏变形现象，并且残压不小于施加压力的70％。
2）试验结果判定试验结果如果不符合试验控制的要求，则判定试验不合格。
4.1.2绝缘电阻及吸收比的测量4.1.2.1测试部位1）绕组之间及绕组对地2）铁心夹件之间及对地4.1.2.2测试方法1）35kV、60kV变压器绕组之间及对地测试电压位2500V，测试项目：60s的绝缘电阻（R60）。
2）110kV、220kV变压器绕组之间及对地测试电压为2500V或5000V，测试项目：R60，吸收比R60/R15，如客户油要求，可增测极化指数R600/R60。

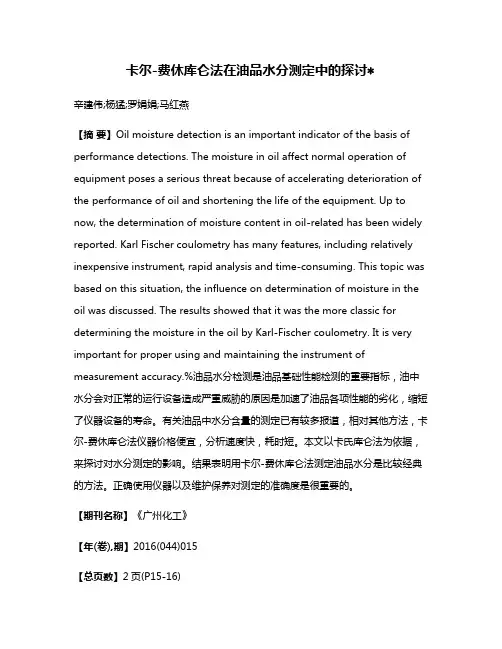

卡尔-费休库仑法在油品水分测定中的探讨
卡尔-费休库仑法在油品水分测定中的探讨∗辛建伟;杨猛;罗娟娟;马红燕【摘要】Oil moisture detection is an important indicator of the basis of performance detections. The moisture in oil affect normal operation of equipment poses a serious threat because of accelerating deterioration of the performance of oil and shortening the life of the equipment. Up to now, the determination of moisture content in oil-related has been widely reported. Karl Fischer coulometry has many features, including relatively inexpensive instrument, rapid analysis and time-consuming. This topic was based on this situation, the influence on determination of moisture in the oil was discussed. The results showed that it was the more classic for determining the moisture in the oil by Karl-Fischer coulometry. It is very important for proper using and maintaining the instrument of measurement accuracy.%油品水分检测是油品基础性能检测的重要指标，油中水分会对正常的运行设备造成严重威胁的原因是加速了油品各项性能的劣化，缩短了仪器设备的寿命。
变压器油色谱在线监测系统(产品及安装说明)
精心整理GS101H变压器油色谱在线监测系统产品及安装说明1、欢迎使用本公司GS101H变压器油色谱在线监测系列产品。
2、本手册属上海菲柯特电气科技有限公司知识产权，未经许可，任何单位及个人不得翻录。
3、本手册是GS101H型变压器油色谱在线监测系统产品及安装指南,使用产品前请仔细阅读。
4、一、1、系2、系3、4、技5、6、日7、常二、1、安装前要了解的内容-------------------------------------------------------------102、系统标准配置-------------------------------------------------------------------123、安装要求-----------------------------------------------------------------------124、变压器信息---------------------------------------------------------------------135、系统安装-----------------------------------------------------------------------136、系统调试-----------------------------------------------------------------------17附件1：氮气技术要求-------------------------------------------------------------17附件2：现场安装要求-------------------------------------------------------------18 附图1：安装示意图---------------------------------------------------------------18 附图1：系统示意图---------------------------------------------------------------21 一、产品说明1体（如（IEC2H6 )、乙烯(C2检修。

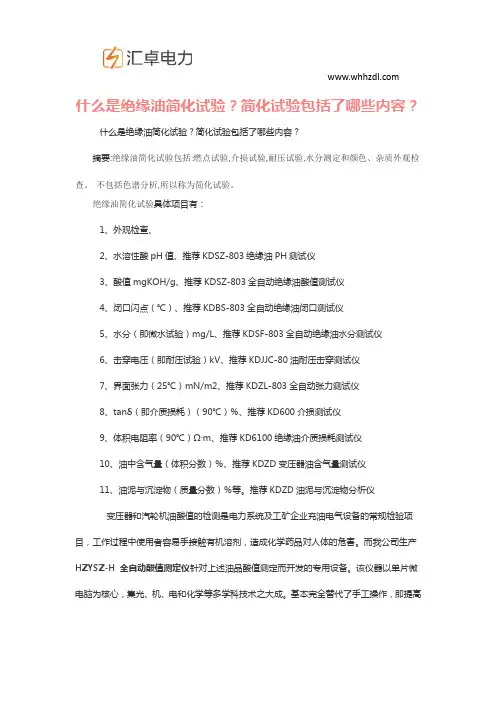

什么是绝缘油简化试验？简化试验包括了哪些内容？
什么是绝缘油简化试验？简化试验包括了哪些内容？什么是绝缘油简化试验？简化试验包括了哪些内容？摘要:绝缘油简化试验包括:燃点试验,介损试验,耐压试验,水分测定和颜色、杂质外观检查。
不包括色谱分析,所以称为简化试验。
绝缘油简化试验具体项目有：1、外观检查、2、水溶性酸pH值、推荐KDSZ-803绝缘油PH测试仪3、酸值mgKOH/g、推荐KDSZ-803全自动绝缘油酸值测试仪4、闭口闪点（℃）、推荐KDBS-803全自动绝缘油闭口测试仪5、水分（即微水试验）mg/L、推荐KDSF-803全自动绝缘油水分测试仪6、击穿电压（即耐压试验）kV、推荐KDJJC-80油耐压击穿测试仪7、界面张力（25℃）mN/m2、推荐KDZL-803全自动张力测试仪8、tanδ（即介质损耗）（90℃）％、推荐KD600介损测试仪9、体积电阻率（90℃）Ω·m、推荐KD6100绝缘油介质损耗测试仪10、油中含气量（体积分数）％、推荐KDZD变压器油含气量测试仪11、油泥与沉淀物（质量分数）％等。
推荐KDZD油泥与沉淀物分析仪变压器和汽轮机油酸值的检测是电力系统及工矿企业充油电气设备的常规检验项目，工作过程中使用者容易手接触有机溶剂，造成化学药品对人体的危害。
而我公司生产HZYSZ-H 全自动酸值测定仪针对上述油品酸值测定而开发的专用设备。
该仪器以单片微电脑为核心，集光、机、电和化学等多学科技术之大成。
基本完全替代了手工操作，即提高了工作效率，又减轻了操作人员的劳动强度，最大限度地减少了有机溶剂等化学药品对人体的危害。
我公司全自动油酸值测定仪采用中和法原理，于常温状态下，微机控制自动完成加液、搅拌、滴定及终点判断。
采用触摸式液晶屏选择所有工作参数，人机对话界面简洁友好，操作方便，油样平均分析周期为2分钟左右。
可分别显示多至35组的测定结果，并可打印输出多项与测定相关的参数。
采用特制的试剂瓶盛装萃取液和中和液。
其中萃取液采用玻璃容器存储，以保证无塑料添加剂污染物。
变压器油检验周期及处理的规定
变压器油检验周期及处理的规定(1)、验收新油或对运行中的变压器油有怀疑，以及变压器油再生处理之后，都应对变压器油进行全面检验与分析，其物理和化学试验的分析项目按国家标准。
油样采集后，可以先进行外观检查，以初步判断油质的好坏。
(2)、运行中的变压器油或备用中的变压器油，应按下列期限进行试验:①电压35kV以下的变压器，每3年至少对油进行一次简化试验;变压器大修后，也应对油进行简化试验。
对充油最少的小型变压器或套管，可用更换油的方法替代简化试验。
油的粘度与凝固点测定，可根据需要安排。
②在前后两次简化试验之间，至少应对该油进行一次耐压试验。
(3)、新油和运行中的油，其质址检验按国家标准，若不符合标准时，则应进行过滤或再生处理。
(4)、当闪点燃点较上次试验值降低5℃以上时，或油中发现游离碳时，即表明变压器内部有故障，应进行变压器的内部检查;变压器有时使用闪燃点低的油，如油的闪燃点不低于125℃且不变化时，则允许使用，但此时变压器的顶层油温不得超过85℃。
(5)、变压器油的电气绝缘强度降低到接近运行中油的标准时，以及油中发现机械混合物油泥时，应进行过滤或分离处理。
油经过处理后在使用过程中继续发现油泥时，必须更换，同时应将变压器内部的油泥彻底清除。
(6)、运行中变压器油的酸碱反应呈中性。
当发现有酸或碱性反应时，应进行再生处理。
据DUT596-1996《电力设备预防性试验规程》和DL/T722-2000《变压器油中溶解气体分析和判断导则》制订了变压器油的检测周期如下。
一、主变压器⑴、油中溶解气体色谱分析：330kV及以上3个月一次，220kV主变压器6个月一次，35~llOkV主变压器1年一次，35kV及以上主变压器在新装投运前及大修后投运前做一次，投运4天、10天、30天各做一次。
⑵、常规测试项目（水溶性酸pH、酸值、闪点、杂质、游离碳、微水、介质损耗因数、耐压）：220—500kV主变压器1年二次（其中一次只做微水、耐压试验），35—llOkV主变压器1年一次（其中35kV主变压器的微水、介质损耗因数不作要求）。
变压器试验讲义
第五页，课件共有61页
3．变压器 油试验：
a．击穿电压 测量 b．含水量测 量 c．含气量测 量 d．介质损耗 因数 (90℃)测量 e．油中溶解 气体 气相色谱分 析
GB/T507 -2002
GB/T760 0-1987
GB/T565 4
GB/T725 2-2001
DTA.100E自动油耐 压器。 JF-3微水测试仪。 GC-950GD油中含气 量测试仪。 DTL油介质损耗测试 仪。 GC-900-SD气相色谱 分析仪。
c. 在温升试验过程中，用红外扫描仪测 量变压器油箱热点温升。
第十九页，课件共有61页
