《计算机辅助设计》练习题
计算机辅助设计试题
计算机辅助设计试题一、选择题请在下列选项中选择正确答案，并将相应字母填写在题前的括号内。
1. 计算机辅助设计软件用于：A. 编写文档B. 进行数据分析C. 创建图形和设计D. 生成算法和公式2. CAD是计算机辅助设计的缩写，其中的D代表：A. DocumentationB. DesignC. DevelopmentD. Data3. 下列哪个软件最适用于三维建模和渲染：A. PhotoshopB. IllustratorC. AutoCADD. Excel4. 以下哪个选项不是计算机辅助设计的主要应用领域：A. 建筑设计B. 工业制造C. 广告与媒体D. 金融和投资5. CAD软件的主要功能包括：A. 图形编辑B. 数据分析C. 算法编程D. 社交媒体二、填空题请根据题意填写正确的词语或短语。
1. 计算机辅助设计是指借助计算机技术来辅助完成________任务。
2. 三维建模可以用来创建逼真的________图像。
3. ________软件最适用于平面设计和矢量图形编辑。
4. CAD软件能够提高________效率和准确性。
5. 在计算机辅助设计中，________扮演着重要的角色，用于调整和修改设计。
三、简答题请简要回答下列问题，并确保回答准确、简洁明了。
1. 简述计算机辅助设计的优势和应用范围。
2. CAD软件的常见功能有哪些？请列举至少三个。
3. 在建筑设计中，计算机辅助设计有什么具体的应用？四、论述题请就下列论述题进行详细的阐述。
1. 计算机辅助设计对于现代设计行业的发展起到了重要的推动作用，请列举至少三个方面的影响并加以论述。
2. CAD软件的使用带来了很多便利，但也存在一些挑战和困难，请谈谈你对于这些挑战及解决方法的看法。
五、设计题请根据以下要求进行设计，并将设计稿提交。
设计一个四层楼的商业大厦平面图，包括楼层布局、房间划分和通道设计等。
注意：本试题为计算机辅助设计试题，为简化起见，可采用手绘或相关绘图软件进行设计。
计算机辅助设计复习题
计算机辅助设计复习题### 计算机辅助设计复习题#### 一、选择题（每题2分，共20分）1. CAD软件主要用于：A. 文字处理B. 图形设计C. 视频编辑D. 音频制作2. 在CAD中，以下哪个不是基本的绘图命令？A. 直线B. 圆C. 矩形D. 拼写检查3. 以下哪个不是CAD软件的常用功能？A. 尺寸标注B. 材料清单C. 渲染D. 语法检查4. CAD软件中的图层功能主要用于：A. 组织图纸B. 编辑文本C. 调整亮度D. 音频处理5. 在CAD中，哪个命令用于创建对称的图形？A. 镜像B. 复制C. 移动D. 旋转6. 哪个单位通常用于CAD软件中表示长度？A. 像素B. 厘米C. 英寸D. 点7. 在CAD中，哪个命令用于创建圆的切线？A. 直线B. 切线C. 圆D. 弧8. CAD软件中的“块”功能主要用于：A. 存储文本B. 存储图形元素C. 存储音频文件D. 存储视频文件9. 在CAD中，哪个命令用于创建多边形？A. 多边形B. 矩形C. 圆形D. 椭圆10. CAD软件中的“阵列”功能主要用于：A. 制作表格B. 制作图表C. 复制多个对象D. 编辑文本#### 二、填空题（每题2分，共20分）1. CAD软件可以用于______、______和______等设计领域。
2. 在CAD中，使用______命令可以快速选择多个对象。
3. 为了提高工作效率，CAD软件通常允许用户______自己的快捷键。
4. CAD软件中的______功能可以帮助用户检查图纸的准确性。
5. 在CAD中，______命令用于创建具有特定角度的直线。
6. CAD软件中的______功能允许用户在不同的视图之间切换。
7. 使用CAD软件时，______是创建复杂三维模型的基础。
8. CAD软件中的______工具可以帮助用户测量对象的长度。
9. 在CAD中，______命令用于创建具有特定半径的圆。
10. CAD软件中的______功能可以自动生成材料清单和成本估算。
计算机辅助设计题库
一、简答题1、CAD是ComputerAidedDesign的全写，（）意思为计算机辅助设计。
答案：CAD2、在CAD中绘制水平线或垂直线时，可用（）命令设置。
答案：正交3、在CAD中直线命令的快捷键是（）。
答案：L4、AutoCAD允许一幅图包含的图层数为（）。
答案：无限制5、在CAD中，既可以绘制直线又可以绘制曲线的命令是（）。
答案：多段线6、AutoCAD为（）的Autodesk公司的产品。
答案：美国7、扫描图像时，常用分辨率是（）。
答案：3008、在CAD中，直角又可以叫做（）。
答案：倒直角9、在CAD中，图元是（）的个体。
答案：单独10、在CAD中，打断的快捷键是（）。
答案：DR11、在CAD中，完成图后，要将它们（）。
答案：定义成块12、AutoCAD默认打开的工具栏有：标准、（）、（）、（）、（）、样式工具栏。
答案：绘图、修改、对象特征、图层13、分解命令EXPLODE可分解的对象有（）、（）、（）、图案填充等。
答案：块、多段线、尺寸14、一个图案填充被分解后，其构成将变成（）。
答案：直线15、AutoCAD默认的尺寸是（）。
答案：mm16、AutoCAD默认提供的两种图形环境是（）和三维建模环境。
答案：二维绘图环境17、AutoCAD使用的是世界坐标，世界坐标分为：绝对坐标和（）。
答案：相对坐标18、要使命令行窗口从隐藏状态转为可见状态，按键盘上的（）组合键。
答案：Ctrl+919、调出工具栏的方法：如果某些工具栏没显示出来，可直接在（）点击鼠标右键，在弹出的CAD菜单中勾选所需的工具栏即可。
答案：工具栏空白处20、绝对坐标和相对坐标的转换可以通过开、关状态栏的（）按钮实现。
答案：DYN21、如果调用的虚线层（或点划线）未显示出来，可以调整线型控制中的（）。
答案：比例因子22、如果调用的虚线层（或点划线）未显示出来，可以调整（）中的比例因子。
答案：线型控制23、调出工具栏的方法：如果某些工具栏没显示出来，可直接在工具栏空白处点击鼠标（），在弹出的CAD菜单中勾选所需的工具栏即可。
计算机辅助设计考试试题
计算机辅助设计考试试题一、选择题1. CAD是指以下哪项内容？A. 计算机辅助设计B. 计算机辅助绘图C. 计算机辅助制造D. 计算机辅助开发2. 下列哪个软件是计算机辅助设计中最常用的CAD软件？A. AutoCADB. PhotoshopC. SketchUpD. SolidWorks3. CAD系统具有以下哪些功能？A. 绘图功能B. 三维建模功能C. 零件装配功能D. 以上都是4. CAD绘图中常用的命令“移动”功能是用来做什么的？A. 将对象在平面内沿指定方向移动B. 改变对象的尺寸C. 在画面中进行旋转操作D. 创建新的图层5. 在CAD绘图中，可以使用的“捕捉”功能包括以下哪些选项？A. 端点B. 中点C. 弧中心D. 以上都是二、填空题1. CAD是计算机辅助设计的缩写，全称为_____________。
2. CAD系统最早起源于哪个国家？_____________。
3. CAD绘图中常用的命令“缩放”可以调整对象的_____________。
4. CAD软件中常用的文件格式是_____________。
5. “图层”在CAD绘图中起到了什么作用？它可以_____________。
三、论述题1. 请简要说明计算机辅助设计对于现代工业制造的重要性。
计算机辅助设计在现代工业制造中发挥着重要作用。
首先，CAD系统可以提高设计效率，节省设计周期。
通过CAD软件，设计师可以准确地绘制三维模型，实现快速的设计和修改。
其次，CAD系统可以提供更精确的设计结果，减少误差。
通过自动化的计算和模拟，可以大大减少设计与制造过程中的错误。
最后，CAD系统使得设计与制造之间的协作更加方便。
设计师可以将设计文件直接发送给制造部门，减少了信息传递的时间和误差。
2. 请简要介绍CAD系统在建筑设计中的应用。
CAD系统在建筑设计中广泛应用。
首先，建筑师可以使用CAD软件进行平面布局和绘制建筑图纸。
通过CAD系统的辅助，建筑师可以更加准确地制定建筑方案并进行修改。

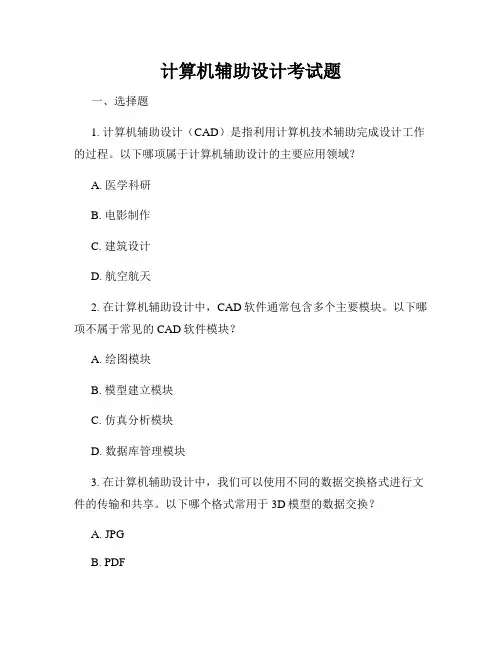

计算机辅助设计考试题
计算机辅助设计考试题一、选择题1. 计算机辅助设计（CAD）是指利用计算机技术辅助完成设计工作的过程。
以下哪项属于计算机辅助设计的主要应用领域？A. 医学科研B. 电影制作C. 建筑设计D. 航空航天2. 在计算机辅助设计中，CAD软件通常包含多个主要模块。
以下哪项不属于常见的CAD软件模块？A. 绘图模块B. 模型建立模块C. 仿真分析模块D. 数据库管理模块3. 在计算机辅助设计中，我们可以使用不同的数据交换格式进行文件的传输和共享。
以下哪个格式常用于3D模型的数据交换？A. JPGB. PDFC. STLD. XLS4. CAD软件提供了丰富的基本图形绘制工具。
以下哪个工具可以用于创建直线？A. 画弧工具B. 画矩形工具C. 画多边形工具D. 画线工具5. CAD软件中的图层功能可以用于管理不同元素的可见性和编辑状态。
以下哪个选项描述了图层功能的正确用途？A. 用于控制图形的颜色和填充方式B. 用于创建复杂的3D模型C. 用于编辑图形的尺寸和比例D. 用于组织不同元素并控制其显示二、填空题1. 在CAD中，缩放命令用于调整图形的________。
2. CAD中，多段线工具可以绘制由多个________组成的闭合图形。
3. CAD中，镜像命令可以沿指定的________线对图形进行镜像操作。
三、综合题某企业希望利用CAD软件进行产品设计，并生成相关的3D模型和制图文件。
请按照以下要求完成设计任务：1. 使用CAD软件中的模型建立模块创建一个简单的3D产品模型，该模型应包括至少5个组成部分，并具备一定的结构层次。
2. 使用CAD软件中的绘图模块为产品模型生成俯视图和侧视图两种视图，并确保视图中的各个组成部分均能清晰显示。
3. 使用CAD软件中的注释工具为俯视图和侧视图添加文字标注，并提供产品的尺寸大小和其他重要说明。
4. 使用CAD软件中的渲染功能对产品模型进行适当的材质和光源设置，生成真实的3D效果图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《 》试卷第 1 页 共 35 页 一、单项选择题 1.AutoCAD用户图形文件默认的文件名后缀是（ ）。 A.DWT B.DXF C.TXT D.DWG 2.AutoCAD与其他软件交换数据的文件名后缀是（ ）。 A.DWT B.DXF C.TXT D.DWG 3.AutoCAD 绘图时用户可以定义（ ）个层。 A.256个 B.8个 C.64个 D. 1024个 4.不属于AutoCAD中定义的层的属性是（ ）。 A.角度 B.名称 C.颜色 D.打印开关 5.AutoCAD的绘图界限（Limits）在绘图时（ ）。 A.不能改变 B.初始确定后不能改变 C.可以随时改变 D.不设定界限 6.AutoCAD设置绘图界限（Limits）的作用是（ ）。 A.删除界限外的图形 B.只能在界限内绘图 C.使界限外的图形不能打印 D.使光标不能移动到界限外 7. AutoCAD输入点坐标时，使用相对极坐标的格式为（ ）。 A. @35,40 B.35,40 C.100<30 D. @100<30 8. AutoCAD输入点坐标时，使用极坐标的格式为（ ）。 A. @35,40 B.35,40 C.100<30 D. <100@30 9.AutoCAD在标注尺寸时，尺寸端点的形式（ ）。 A.必须是箭头 B.必须是45度短线 C.可以在列表中选择 D.不能选择 10.AutoCAD在标注尺寸时，尺寸端点的形式（ ）。 A.两端必须一样 B.必须是45度短线 C.可以在列表中选择 D. 所有尺寸形式必须统一 11.AutoCAD在标注尺寸时，尺寸端点的大小（ ）。 A.在对话框中修改 B.自动改变 C.随尺寸大小自动调整 D.不能改变 12.AutoCAD在标注尺寸时，尺寸端点的大小（ ）。 A.只能在标注样式中修改 B.只能在特性管理对话框中修改 C. 不能改变 D.利用标注样式和特性管理对话框都可修改 13.AutoCAD 绘图时用户可用的线型（ ）。 A.只有实线 B.有实线中心线和虚线 《 》试卷第 2 页 共 35 页
C.有各种线型无需调入 D.有各种线型需调入 14.AutoCAD 绘图时用户可用的颜色（ ）。 A.不能使用任意颜色 B.必须与定义的层颜色一致 C.可以调入多种系统颜色 D.只能使用7种颜色 15.AutoCAD的绘图编辑时，属性匹配（Match）（ ）。 A.不能改变属性 B.只能改变图层 C.所有属性都改变 D.除几何属性外都改变 16. AutoCAD中，当系统提示输入点坐标时（ ）。 A.只能输入绝对坐标 B.输入坐标或鼠标指定 C.只能输入相对坐标 D.只能用鼠标指定 17. AutoCAD中，设置矩形阵列时，下面哪种是系统允许的（ ） A.阵列角度可以为负 B.行列偏移可以为负 C.阵列角度和行列偏移都可以为负 D.阵列角度和行列偏移都不可以为负 18. 关于AutoCAD中的阵列功能（ ） A.可以做不规则的矩阵阵列 B.可以做不规则的圆阵列 C.可以做不规则的矩阵阵列和圆阵列 D.只能做规则的矩阵阵列和圆阵列 19. AutoCAD中，使用鼠标框选图形对象时，（ ）不可以选中对象 A.从左向右部分框住对象 B.从右向左部分框住对象 C.从左向右全部框住对象 D.从右向左全部框住对象 20. AutoCAD中，使用鼠标选择图形对象时，（ ） A.直接用鼠标可选取多个图形对象 B.必须按下Ctrl键用鼠标选取多个图形对象 C.必须按下Ctrl键用鼠标去除已经选择的图形对象 D.不按下Shift键用鼠标可以去除已经选择的图形对象 21. AutoCAD中，使用缩放功能改变的是图形的（ ） A.实际尺寸 B.显示比例 C.显示方式 D.打印方式 22. AutoCAD中，通过输入等分对象的距离进行等分的操作是（ ） A.多点 B.单点 C.定距等分 D.定数等分 23. AutoCAD中，要从键盘输入命令，只需要在命令行中输入（ ）形式的命令 《 》试卷第 3 页 共 35 页
A.用小写字母 B.用大写字母 C.A或B或两者的结合 D.不能从键盘输入命令 24. AutoCAD中，下面操作中不能实现复制操作的是（ ） A.复制 B.镜像 C.偏移 D.分解 25. AutoCAD中，下面关于孤岛说法正确的是（ ） A.孤岛是指位于选择的填充区域内，但不进行图案填充的区域； B.孤岛是指位于选择的填充区域内，填充另一种图案的区域； C.孤岛是不在选择的填充区域内，但进行图案填充的区域； D.孤岛是一种自定义填充的方法。 26. AutoCAD中要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为（ ） A. BYLAYER B. BYBLOCK C. COLOR D. RED 27. AutoCAD中在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离，该图形的坐标将（ ） A.在X方向及Y方向均发生变化 B.在X方向发生变化，Y方向不发生变化 C.在X方向及Y方向均不发生变化 D.在Y方向发生变化，X方向均发生变化 28. AutoCAD中用矩形命令（RACTANG）画出一个矩形，该矩形中有（ ）图元实体。 A. 1个 B. 4个 C. 不一定 D. 5个 29. AutoCAD中在执行FILLET命令时，先应设置（ ）。 A. 圆弧半径R B. 距离D C. 角度值 D. 内部块Block 30. AutoCAD中当使用LINE命令封闭多边形时，最快的方法是（ ）。 A. 输入C回车 B. 输入B回车 C. 输入PLOT回车 D. 输入DRAW回车 31. AutoCAD中用TEXT命令书写直径符号Ф时应使用（ ）。 A. %%d B. %%p C. %%c D. %%u 32. AutoCAD中用TEXT命令书写公差符号±时应使用（ ）。 A. %%d B. %%p C. %%c D. %%u 33. AutoCAD中模板文件的扩展名是（ ）。 《 》试卷第 4 页 共 35 页
A. CFG B. DWG C. SHX D. DWT 34. AutoCAD中用TEXT命令标注角度符号°时应使用（ ）。 A. %%d B. %%p C. %%c D. %%u 35.AUTOCAD的坐标体系，包括世界坐标系和（ ）。 A. 绝对坐标系 B. 平面坐标系 C. 相对坐标系 D. 用户坐标系 36.保存外部块的命令是（ ）。 A. WBLOCK B. BLOCK C. INSERT D. MINSERT 37.在原图形的右下方对其进行 3 行4 列矩形阵列 (Array) 复制时,行间距和列间距的正确输入是（ ）。 A. 行间距正数，列间距正数 B. 行间距负数，列间距正数 C. 行间距正数，列间距负数 D. 行间距负数，列间距负数 39.用定数等分命令等分一条线段时，该线段上不显示等分点,则可能的原因是（ ）。 A. 线段太长不可被等分 B. 线段太短不可被等分 C. 由于点样式设置不当看不到等分点 D. 线段存在弧度不可被等分 40.使用move移动一个图形，指定移动的基点坐标为（30,80)，第二点位置为（@60<0），则移动后的基点坐标是多少（ ）。 A. 30,140 B. 90,80 C. 60,110 D. 60,80 41.使用Scale命令缩放图形时，在提示输入比例时，输入r，然后指定缩放的参照长度分别为1、2，则缩放后的比例值为（ ）。 A. 2 B. 1 C. 0.5 D. 4 42. 为了更快更便捷的设置捕捉点，我们可以（ ）。 A. ctrl+鼠标右键 B. shift+鼠标右键 C. TAB+鼠标右键 D. A和B均可 43. 通过图层过滤器不能够对以下哪种特性进行操作（ ）。 A. 冻结 B. 开关 C. 锁定 D. 颜色 44. 在使用高版本的AutoCAD时，如果希望经常和使用低版本AutoCAD的用户交换dwg文件，相对较方便的方法是以下哪一种（ ）。 A. 使用“输出”命令输出低版本的dwg文件格式 B. 每一次在“另存为”保存文件时，在“图形另存为”对话框的“文件类型”下拉列《 》试卷第 5 页 共 35 页
表中将当前版本文件格式修改为低版本用户使用的dwg文件格式 C. 在选项对话框的“打开和保存”选项卡“文件保存”选项区域中设置“另存为”下拉列表为低版本用户使用的dwg文件格式 D. 使用“发布”命令发布出低版本的dwg文件格式 45. 在AutoCAD中用拉伸（stretch）命令编辑图形对象时，应采用的选择方式为 （ ） A. 点选 B. 窗选 C. 压窗选 D. 全选all 46. 在AutoCAD中，对两条直线使用圆角命令，则两线必须（ ） A. 直观交于一点 B. 延长后相交 C. 位置可任意 D. 共面 47. 以下有关AutoCAD中“捕捉模式”(SNAP)和“栅格模式”（GRID）的叙述正确的是 （ ） A. 栅格的纵横间距必须相等 B. SNAP的纵横间距必须相等 C. 只有显示栅格式打开SNAP才能捕捉到栅格点。 D. 当栅格的间距与SNAP的间距对应相等，SNAP总是捕捉栅格点。 48. 以下有关AutoCAD中格式刷 的叙述错误的是（ ） A. 只是一把颜色刷 B. 先选源对象，再去刷目标对象 C. 刷后目标对象与源对象的实体特性相同 D. 也可用于尺寸标注、文本的编辑 49. 以下有关AutoCAD中工具条（toolbar）及其图标的叙述错误（ ） A. 任何一个工具条都可按用户的意志使之显示或隐藏 B. 任何工具条上的图标都可按用户的意志增加或减少 C. 工具条可包含子工具条 D. 工具条是不可删除的 50. 调用一条命令后，欲退出该命令的操作应按（ ）键。 A. ESC B. E+S+C C. ENTER D. SPACE 51. AutoCAD中用PAN命令将某图形沿X方向及Y方向各移动若干距离，该图形的坐标将( ) A. 在X方向及Y方向均发生变化 B. 在X方向发生变化，Y方向不发生变化 C. 在X方向及Y方向均不发生变化 D. 在Y方向发生变化，X方向不发生变化
