硅胶硫化剂——硅胶制品硫化不熟的原因
深圳市泰科科技有限公司
SHEN ZHEN TAIKE TECHNOLOGY CO., LTD
硅胶制品可以不用配色，但是有一样原料是必不可少的，那就是硅胶硫化剂，是硅橡胶硫化成型的必须添加剂。
使用后，可以使硅胶成型，达到预期的各种性能，如拉伸断裂强度、抗撕能力、耐候能力等，但是硅胶制品有时会出现硫化不熟的现象，所谓硫化不熟指的是硅胶制品在成型的时候硫化工艺不完全，使得产品在成型之后外观以及功能品质方面都不能达到要求，出现这种情况的原因有哪些呢？现在泰科科技小编为大家答疑解惑。
硫化不熟可以分为整体硫化不熟、局部硫化不熟以及内部不熟，大家窥斑见豹就能明白这些词语的意思，我就不一一阐述了，会出现这种情况首先最有可能的是硅胶硫化剂本身的问题，硅胶硫化剂的质量是一个重要因素，因此选择一个质优的供应商也尤为重要，另外硅胶硫化剂的保管问题也应引起重视，特别在夏天，温度高，硅胶硫化剂挥发的速度较快，因此要严格按照说明书的储存方式来保管；这也是为什么有的客户反映为什么前期硫化非常好，到后期增加量加倍还是会出现硫化不熟的原因，另外温度和时间也能引起硫化不熟，首先要确定你模具的温度，模具的温度没有测量好硫化工序肯定做不好。
U n R e g i s t e r e d。
硅胶厨具制品常见问题
硅胶厨具制品常见问题详见下方：1)问：硅胶厚制品容易出现的问题是什么？答：硅胶制品过厚最容易出现的一个问题就是硫化不完全，很多时候，过厚的硅胶制品表面看起来已经硫化完全，但经过二次硫化后便会膨胀，设置爆裂，这就是硫化不完全的典型。
当然，过厚的硅胶制品和比较容易出现爆边不良，生产的时候模温和排气要注意控制。
2）问：硅胶厨具制品不良品可以再回收生产吗？答：硅胶厨具制品一旦成型将无法逆变，因此，硅胶厨具制品一旦成型后如果是不良品，将面临报废，除了少数的外观和尺寸偏长不良可以稍作返修。
3）问：硅胶厨具制品缺料的原因？答：硅胶厨具制品缺料无非就是料重、模温、排气、胶料裁切和排放方式这些原因造成，仔细从这几个方面下手分析基本都能解决。
前提是，生产的胶料一定是炼好后放置时间在72H 之内，且成型机台和模具都很平整。
4）问：硅胶厨具制品上的丝印如何去掉？答：丝印后在未进行烘烤前，可以用无尘布蘸少许白点油擦除丝印内容。
一旦经过烘烤则很难将丝印内容去除，除非用砂纸或电动砂轮打磨才能去掉。
5）问：在硅胶厨具制品领域，什么是硅橡胶的“休眠料”，休眠料有什么好处？答：在硅胶厨具制品领域，硅橡胶的“休眠料”很多同行对这个应该都不太了解，因为现在很少有硅橡胶厂去备这个“休眠料”。
“休眠料”有很多好处，尤其是在生产一些体积较大或需要在成型是粘接其他材料的产品来说，很多在成型技术上搞不定的问题都可以用“休眠料”试试，而且成功率还比较高哟！说得很神奇，只是这“休眠料”究竟是什么玩意呢？“休眠料”其实也是普通的硅胶原料，仅仅是在备料的时候跟一般的胶料有一点差别而已。
通常，一手胶料在混炼好以后都会直接拿来过片裁料然后就转入成型。
而“休眠料”在胶料混炼好以后并不会马上拿来过片裁料，而是用PE薄膜包好后放置24小时以后再用于过片裁料。
别小看这放置的24小时，它可有以下几点好处！1、有效降低胶料表面的粘度，使其过片不容易变形，提升裁料的精确度；此外，也方便成型的排料操作，由于胶料表面的粘度低，更容易分片，且胶料不容易粘手，料排好后位置准确，变形小，对多种颜色的硅胶按键来说，还能有效降低溢胶不良；2、提高胶料、色膏、硫化剂之间的分散性。
硫化车间常见质量问题及解决办法
5
脱模开裂
1，过硫。
2，脱模时模温过高，橡胶分子仍处于剧烈的运动中，遇冷空气时局部先行冷却，与后冷却的部分形成内应力，极易造成脱模裂伤。
1，应查明原因，采取相应措施。
2，应适当增加压力。
3，缓缓加压，时模具慢慢闭合。
4，缓压应掌握时机，过早过迟都不利于排气，带来其它弊病。
5，对于结构复杂制品，应采用多镶块式模具，这样有利于气体从模具缝处逸出；对易出现气孔的地方可加开跑气槽：上模板型腔不宜太深等。
6，装料时尽量使胶料均布模腔。
7，提高胶料热炼质量。
8，对于厚的产品采用低温长时间硫化法或分阶段升温硫化法。
9，调整配方。
4
分层，开裂
1，返回胶（胶料热炼后没有用完剩下的胶料又与新胶料合在一起热炼，选种剩余胶料称返回胶)与新胶料一起热炼时混合不均匀，致使硫化程度不一致，造成分层。
2，胶料或模具被油脂或其他杂质污染，在被污染的地方造成分层。
3，脱模剂喷洒太多，使部分浸入胶料中，造成产品分层，开裂。
5
硅橡胶
收缩率不易掌握，产品尺寸较难保证，
6
氟橡胶
7
乙丙橡胶
8
聚氨酯橡胶
3，这常常是造成厚制品抽边的主要原因。制品外部硫化后，由于胶料传热慢，内部还处于未硫化状态．如果这时降压启模，内部硫化反应中的挥发物就会迅速外溢，同时由于温度下降，胶料严重收缩。这两方面的因素使得对合线处抽边。应当调整硫化条件．采用低温长时间硫化法或分阶段升温硫化法。
硅胶制品流痕
硅胶制品流痕、暗痕（波纹）解决方案硅胶制品暗痕（波纹）不良属于硅胶制品外观不良的一种，其表现为硅胶制品成型后key表面出现两种颜色或呈杂乱的波纹状，纹理的颜色一般比硅胶按键本体的颜色偏深，且波纹分布杂乱无章。
其解决方法如下：1、硅胶制品备料时混炼不均匀，也就是说在添加色母后混炼时间过短，导致色母未能完全分散均匀，致使在硅胶制品成型时产生硅胶制品暗痕（波纹）不良。
可以通过回炼原料的方式来解决此问题2、硫化温度过高，任何一种硅胶色母都有其耐温性能，当硫化温度超过了色母的耐温上限，就会造成色母在高温下变色，如恰巧硅胶制品所使用的几种色母的耐温值都不同，那么就可能造成某个色母变色，某个色母又不变色，自然而然便出现了硅胶制品暗痕（波纹）不良。
只需将模温便可解决，至于降低多少，答案是持续降低至不出现暗痕（波纹）不良为止。
3、当持续降低模温后，硅胶制品暗痕（波纹）不良是解决了，但却出现了硅胶制品硫化不完全（不熟）的情况。
那么基本是硅胶色母本身耐温性太差，通常都出现在一些红、绿、黄等颜色较为鲜艳的色母上，此类颜色的色母耐温性会比较差，如用来与其他色母搭配调色，则很容易出现硅胶制品暗痕（波纹）不良，此时则需要考虑寻找颜色接近的色母重新调色以解决此类不良。
4、也许在平时的生产中会碰到这样一种情况，某款色膏明明在之前使用的时候一直都不会出现硅胶制品暗痕（波纹）不良，但用在某个颜色调色的时候却偏偏出现了暗痕（波纹）不良。
这很可能是此款色膏与某种色膏不兼容，造成硅胶制品成型后出现暗痕（波纹）不良。
不必怀疑，福永硅胶厂经常会碰到此类现象，解决方法也比较简单，更换色膏即可，如果您清楚那款色膏兼容性比较差就直接换掉此款色膏，如果不知道的话，恭喜您，您得一个个去更换试验，直到找出元凶。
5、硅胶制品成型时胶料排放不合理，这是最容易造成硅胶制品暗痕（波纹）不良的因素，这点的原理同《硅胶制品气泡不良的产生原因及改善方案》一文中第六点所描述的恰恰相反，由于硅胶原料裁切过厚过窄，在合模加压的时候胶料从key的侧壁逐渐流向key面，导致胶料受热程度不均匀，进而产生硅胶制品暗痕（波纹）不良。
硫化基本原理及硫化过程中常见的问题资料
Page 9
1.3 硫化三要素
硫化三要素
硫化温度 硫化压力
硫化时间
硫化三要素对产品硫化质量有决定性的影响
Page 10
1.3 硫化三要素—硫化的温度
直接影响到硫化速度和产品质量。硫化温度高，硫 化速度快，生产效率高，易生成较多的低硫交联键； 反之，硫化速度慢，生产效率低，易生成较多的多 硫交联键。
硫 化的定 义 硫 化的四个阶段 硫 化的三要素
第二部分：常见问题及解决办法
橡胶与金属粘接不牢 气泡 炸边 缺胶、硫 痕 缩孔
Page 2
第一部分 硫化的基本原理
1.1 硫化的定义
通俗的说法 硫化就是从生胶变成熟胶的过程；
教科书上的定义 硫化是指橡胶线型结构的大分子链通过化
学交联而构成三维网状结构的大分子的化学变 化过程，并使胶料的物理机械性能及其他性能 随之发生根本变化的过程。也就是从塑性胶变 成弹性胶的过程。
通常在硫化时，随着硫化压力的增大，硫化胶的很多物理 机械性能，如强度、动态模数、耐疲劳性、耐磨性及与骨 架材料的粘着性等相应提高。但过高的压力反而使橡胶的 某些性能降低，是因为高压同高温一样会加速橡胶分子的 热解作用。
一般来说，对硫化压力的选取根据胶料的配方、可塑性和产品 结构等来决定，在工艺上遵循的原则是：塑性大，压力宜小； 产品厚、层数多、结构复杂，压力宜大；薄制品压力宜低，甚 至可用常压。
硫化效应可以简单的理解为在给定的硫化温度、 压力和时间的条件下橡胶硫化所达到的效果；
一般来说，要达到相同的硫化效应，提升硫化温 度，则必须减少硫化时间，这也就是我们现在实 行的高温快速硫化；
橡胶硫化开裂原因

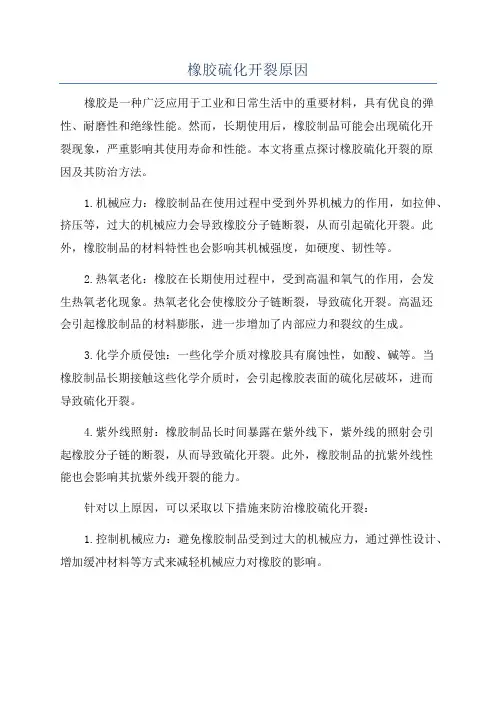

橡胶硫化开裂原因橡胶是一种广泛应用于工业和日常生活中的重要材料，具有优良的弹性、耐磨性和绝缘性能。
然而，长期使用后，橡胶制品可能会出现硫化开裂现象，严重影响其使用寿命和性能。
本文将重点探讨橡胶硫化开裂的原因及其防治方法。
1.机械应力：橡胶制品在使用过程中受到外界机械力的作用，如拉伸、挤压等，过大的机械应力会导致橡胶分子链断裂，从而引起硫化开裂。
此外，橡胶制品的材料特性也会影响其机械强度，如硬度、韧性等。
2.热氧老化：橡胶在长期使用过程中，受到高温和氧气的作用，会发生热氧老化现象。
热氧老化会使橡胶分子链断裂，导致硫化开裂。
高温还会引起橡胶制品的材料膨胀，进一步增加了内部应力和裂纹的生成。
3.化学介质侵蚀：一些化学介质对橡胶具有腐蚀性，如酸、碱等。
当橡胶制品长期接触这些化学介质时，会引起橡胶表面的硫化层破坏，进而导致硫化开裂。
4.紫外线照射：橡胶制品长时间暴露在紫外线下，紫外线的照射会引起橡胶分子链的断裂，从而导致硫化开裂。
此外，橡胶制品的抗紫外线性能也会影响其抗紫外线开裂的能力。
针对以上原因，可以采取以下措施来防治橡胶硫化开裂：1.控制机械应力：避免橡胶制品受到过大的机械应力，通过弹性设计、增加缓冲材料等方式来减轻机械应力对橡胶的影响。
2.防止热氧老化：在制造橡胶制品时，可以在橡胶中添加抗老化剂，如抗氧剂、阻燃剂等，提高橡胶的耐热性和抗氧化性能。
此外，合理控制橡胶制品的使用温度范围，避免高温长时间使用。
3.防治化学侵蚀：在制造橡胶制品时，可以选择对特定化学介质具有较好抗腐蚀性的橡胶材料。
此外，加强对于化学介质的监控，避免橡胶制品长时间接触具有腐蚀性的介质。
4.提高抗紫外线性能：在制造橡胶制品时，可以添加抗紫外线剂，如紫外线吸收剂、紫外线稳定剂等，提高橡胶对紫外线的抵抗能力。
此外，避免橡胶制品长时间暴露在强紫外线照射下。
总之，橡胶硫化开裂是橡胶制品使用过程中的常见问题，其产生的原因涉及机械应力、热氧老化、化学侵蚀和紫外线照射等多个方面。
硫化基本原理及硫化过程中常见的问题培训资料
•
人类被赋予了一种工作，那就是精神 的成长 。
•
企业发展需要的是机会，而机会对于 有眼光 的领导 人来说 ，一次 也就够 了。22. 3.2422. 3.24
•
发展和维护他们的家;至于女子呢?则 是努力 维护家 庭的秩 序，家 庭的安 适和家 庭的可 爱。
•
犹豫不决固然可以免去一些做错事的 可能， 但也失 去了成 功的机 会。
硫化温度的高低决定于胶料配方中的橡胶品种和硫 化体系，也与产品形状、大小、厚薄等因素有关。
过高的温度会引起橡胶分子链的裂解和发生硫化返 原现象，使性能下降。
11
影响硫化温度的因素
A、胶种 B、硫化体系（同种胶料采用不同的硫化剂时，性能水平有很大差异） C、硫化方法（现在一般采用高温硫化，即中模部分温度150℃以上）
•
时间和结构。00:2322.3.2422.3.24
•
南怀瑾说：“心中不应该被蓬茅堵住， 而应海 阔天空 ，空旷 得纤尘 不染。 道家讲 ‘清虚’ ，佛家 讲空， 空到极 点，清 虚到极 点，这 时候的 智慧自 然高远 ，反应 也就灵 敏。”00: 2300:2 3:0222. 3.2400: 23
•
再实践。2022年3月24日星期四12时23 分2秒
•
世上并没有用来鼓励工作努力的赏赐 ，所有 的赏赐 都只是 被用来 奖励工 作成果 的。
•
除了心存感激还不够，还必须双手合 十，以 拜佛般 的虔诚 之心来 领导员 工。202 2年3月 24日12 时23分 00:23:0 2
•
预防是解决危机的最好方法。
气泡的主要原因
橡胶表皮气泡产生原因一般为胶料本身夹裹气体，加压过程中不能被 排出模具外，随胶料一起硫化，从而在制品表面出现气泡 海绵气泡也是因为模具型腔局部滞留气体，从而影响传热和胶料受热 硫化
硅胶混炼胶常见的质量问题和解决方案
原创：硅胶混炼胶常见的质量问题和解决方案橡胶的加工过程主要目的解决的橡胶塑性和弹性中和问题，通过机械剪切满足橡胶混炼胶的塑性。
再通过添加其他助剂硫化成型变成具有高弹性和物理性能的橡胶制品。
硅胶混炼胶常见的质量问题硅胶在硫化过程中常出现的问题有黏磨具、硫化后翘边、起泡、硫化后有白点，硅胶挤出挺性不够等一些列质量问题。
在这里简要阐述市场上售卖的混炼硅胶常见质量问题：1、混炼胶起泡、白点等分散不均问题主要原因：采用的白炭黑市面上十几元一公斤的混炼胶为沉淀法白炭黑做填充，期本身PH偏碱性和含有自由水（4-7%），混炼胶中的沉淀白炭黑容易受潮；在返炼过程也容易受潮和白炭黑分散不充分致使白点问题不能解决；解决办法：采用结构控制剂、偶联剂、分散剂让与之沉淀白炭黑羟基结合，混炼分散性更好；提高捏合机的捏合温度和提高真空度把水份排出；提高生胶的可塑性，可以有效的液相相互吸附。
2.胶料生产制品时容易黏膜和热撕性差问题胶料硫化过程中脱模性好坏是直接判定混炼硅胶是否可以应用的关键指标，黏膜、热死差不容易脱模，废品率提高严重影响产品质量和产量。
产生的原因：胶料的低分子、小分子多，反应基多，高温硫化所给的温度和时间不足以让完全反应（也可以理解为欠硫化，其实不尽然，有的小分子不是交联反应而是吸附与制品表面造成发黏）；白炭黑的二氧化硅表面的羟基和金属表面的羟基高温结合致使发黏。
解决办法：设计混炼胶配料时，尽量降低白炭黑表面羟基硅油改性剂的用量，使用有脱模效果的硬脂酸锌等；捏炼时提高温度和延长时间，让小分子排出。
3.白色硅胶或透明硅胶黄变产生原因：白炭黑不纯，含有高温反应或紫外线照射变色物质，致使黄变；过氧化物硫化剂高温分解残存的小分子有黄变物；生胶的残留物三甲胺氧化变色所致。
解决办法：选择沉淀法白炭黑，提前做高温黄变和紫外线黄变实验；在混炼胶配料中添加含氢硅油等抗黄变助剂和抗黄硫化剂来改善；生胶中残存容易黄变的小分子要找原料供应商控制。
硅胶制品的不良特征与产生原因
硅胶制品的不良特征与产生原因硅胶制品主要是由D4、DCM等不同材料混合制作出的HTV硅橡胶，总所周知目前硅橡胶的作用以及普及已经全完占据了我们的生活与行业，选用硅胶制品作为辅助件以及主要部件不计其数，而行行都有一本难练的经，那就是质量的保障，硅胶产品也不例外，它在工艺之中也有不可避免的质量问题，经过总结得出，硅胶制品的常见不良特征以及产生的现象共与大家参考。
一、尺寸不准废品特征：制品厚度不均，外形尺寸超差，其尺寸不符合图样要求产生的原因：1．设备、模具平行度不良2．硅胶收缩率计算不准3．模具加工不良二、缺胶废品特征：制品没有明显的轮廓，其形状不符合图样要求制品有明显的轮廓，但存在局部凹陷、欠缺产生的原因：1．装入的胶料重量不足2．压制时上升太快，胶料没有充满型腔而溢出模外3．排气条件不佳三、飞边增厚废品特征：硅橡胶制品在模具分型面处有增厚现象产生的原因：1．装入的胶料超量过多2．模具没有必要的余料槽或余料槽过小3．压力不够四、气泡废品特征：硅橡胶制品的表面和内部有鼓泡产生的原因：1．压制时型腔内的空气没有全部排出2．胶料中含有大量的水分或易挥发性的物质3．模具排气条件不佳4．装入的胶料重量不够五、凸凹缺陷废品特征：硅橡胶制品表面有凸凹痕迹产生的原因：1．模具加工时留下的加工痕迹2．胶料本身有缺陷（如黏度大或超期）3．模具排气条件不佳六、裂口废品特征：硅胶制品上有破裂现象产生的原因：1．启模时取出制品时，制品被划伤2．因型腔内涂刷隔离剂过多而造成胶料分层现象3．模具结构不合理4．胶料成型方法不合理（特别是氟橡胶与高硬度丁晴橡胶）七、皱折裂纹、离层废品特征：制品表面皱折，制品表面和内部有裂纹、离层的现象产生的原因：1．型腔内装入了脏污的胶料2．型腔内所涂的隔离剂过多3．不同胶料相混4．工艺操作（成型、加料方法）不正确5．胶料超期八、杂质废品特征：制品表面和内部混有杂质产生的原因：1．胶料在塑炼、混炼及保管、运输中混有杂质2．模具没有清理干净（包括飞边、废胶未清理干净）九、分型面错位废品类型：制品在分型面处有较大的错位产生的原因：1．模具制造精度误差和加工精度不够2．45度分型胶圈由于飞边增厚3．模具定位不良十、卷边废品特征：制品在分型处有明显的向内收缩的现象产生的原因：1．胶料加工性能差（如氟橡胶）2．模具结构不合理（厚制品应采用封闭式结构模具和合理开置余料槽）硅胶制品不良原因？请表达清楚一些是硅胶制品尺寸不量吗？一、挤出硅胶制品尺寸不良变化的原因1.口型板厚度。
硅胶脆化原因
硅胶脆化原因硅胶是一种常用的材料，具有柔软、透明、耐高温、耐化学腐蚀等特点。
然而，有时候我们会发现硅胶在使用过程中出现脆化现象，失去了原有的柔软性。
那么，硅胶脆化的原因是什么呢？硅胶脆化的原因主要有以下几个方面：1. 高温作用：硅胶在高温环境下容易发生脆化。
由于硅胶具有耐高温的特性，因此在正常温度下使用时是不会发生脆化的。
然而，当硅胶长时间暴露在高温环境下，如加热或阳光直射下，硅胶分子链会发生断裂，导致硅胶材料变脆。
2. 光照作用：长时间暴露在阳光下也会引起硅胶脆化。
阳光中的紫外线能够破坏硅胶分子链，使其变得脆弱。
尤其是在户外使用的硅胶制品，如硅胶密封圈、硅胶管等，经过一段时间的暴露在阳光下，就容易出现脆化现象。
3. 化学物质作用：某些化学物质也会导致硅胶脆化。
例如，一些强酸、强碱等化学品会腐蚀硅胶材料，使其分子链发生破坏，从而引起脆化。
4. 氧化作用：硅胶在长时间接触空气中的氧气时，也会发生氧化反应，导致硅胶分子链断裂，从而引起脆化。
5. 使用寿命：硅胶材料使用寿命长短也会影响硅胶脆化。
一般来说，硅胶材料的使用寿命与其质量有关，质量好的硅胶材料使用寿命较长，不容易发生脆化。
为了延长硅胶的使用寿命，我们可以采取以下措施：1. 避免长时间暴露在高温环境下，尽量将硅胶制品放置在阴凉干燥的地方。
2. 尽量避免硅胶制品长时间暴露在阳光下，可以选择使用遮阳罩或防晒涂层处理。
3. 避免硅胶制品与强酸、强碱等化学物质接触，如果需要使用，可以选择耐酸碱的硅胶材料。
4. 定期清洁硅胶制品，避免灰尘、油污等杂质对硅胶的影响。
硅胶脆化的原因主要有高温作用、光照作用、化学物质作用、氧化作用和使用寿命等因素。
为了延长硅胶的使用寿命，我们应该注意避免这些因素的影响，合理使用和保养硅胶制品。
只有这样，我们才能更好地发挥硅胶的优良特性，延长其使用时间，减少资源浪费。
硅胶制品硫化的工艺
硅胶制品硫化的工艺
硅胶制品硫化的工艺是指将硅胶原料在一定温度和压力下进行
化学反应，使其变成具有良好物理性能和化学性能的硅胶制品的一种制造工艺。
硅胶制品硫化工艺的重要性在于能够提高硅胶制品的耐热性、耐氧化性、耐老化性和电绝缘性，从而提高硅胶制品的使用寿命和品质。
硅胶制品的硫化工艺一般分为两种，即加硫和过硫酸盐硫化。
加硫是指在一定温度下将硫加入硅胶中，通过化学反应将硅胶进行硫化。
而过硫酸盐硫化则是在硅胶中添加过硫酸盐，在一定温度和时间下进行硫化反应。
硅胶制品硫化的工艺具体操作步骤为：首先将硅胶原料加入反应器中，然后加入硫化剂或过硫酸盐，并在一定温度下进行反应。
反应完成后，将硫化后的硅胶制品从反应器中取出，进行成型和加工。
在硅胶制品硫化工艺中，温度、时间和压力是影响硫化效果的重要因素。
温度过高或时间过长会导致硅胶制品变硬和失去弹性，而温度过低或时间过短则会影响硫化效果和产品质量。
此外，压力的大小也会影响硅胶制品的硫化效果，过高或过低的压力都会影响产品的物理性能和化学性能。
综上所述，硅胶制品硫化的工艺是一项非常重要的制造工艺，能够提高硅胶制品的性能和品质，从而满足不同的使用需求。
- 1 -。
