实验五 用三线摆测量刚体的转动惯量
1
图1三线摆实验装置示意图
图2 三线摆原理图
实验五 用三线摆测量刚体的转动惯量
【实验目的】
1. 学会正确测量长度、质量和时间。
2. 学习用三线摆测量圆盘和圆环绕对称轴的转动惯量。
【实验器材】
三线摆仪、米尺、游标卡尺、数字毫秒计、气泡水平仪、物理天平和待测圆环等。
【实验原理】
转动惯量是刚体转动时惯性大小的量度，它与刚体的质量分布和转轴的位置有关。对
于质量分布均匀、外形不复杂的刚体，测出其外形尺寸及质量，就可以计算出其转动惯量；
而对于外形复杂、质量分布不均匀的刚体，其转动惯量就难以计算，通常利用转动实验来
测定。三线摆就是测量刚体转动惯量的基本方法之一。
图1是三线摆实验装置示意图。三线摆是由上、下两个匀质圆盘，用三条等长的摆线（摆
线为不易拉伸的细线）连接而成。上、下圆盘的系线点构成等边三角形，下盘处于悬挂状态，
并可绕OO‘轴线作扭转摆动，称为摆盘。由于三线摆的摆动周期与摆盘的转动惯量有一定关
系，所以把待测样品放在摆盘上后，三线摆系统的摆动周期就要相应的随之改变。这样，根
据摆动周期、摆动质量以及有关的参量，就能求出摆盘系统的转动惯量。
设下圆盘质量为0m，当它绕OO＇扭转的最大角位移为o时，圆盘的中心位置升高h，这时
圆盘的动能全部转变为重力势能，有：
ghmEP0 （g为重力加速度）
2
当下盘重新回到平衡位置时，重心降到最低点，这时最大角速度为0，重力势能被全部转
变为动能，有：
2
0021IEK
式中0I是下圆盘对于通过其重心且垂直于盘面的OO‘轴的转动惯量。
如果忽略摩擦力，根据机械能守恒定律可得：
2
000
2
1
Ighm
（1）
设悬线长度为l，下圆盘悬线距圆心为R0，当下圆盘转过一角度0时，从上圆盘B点作
下圆盘垂线，与升高h前、后下圆盘分别交于C和C1，如图2所示，则：
1
2!2
1
)()(BCBCBCBCBCBCh
因为 22222)()()()(rRACABBC
所以 102102sin4)cos1(2BCBCRrBCBCRrh
在扭转角0很小，摆长l很长时，sin2200，而BC+BC12H，其中
H=22)(rRl
式中H为上下两盘之间的垂直距离,则
HRrh2
2
0
（2）
由于下盘的扭转角度0很小（一般在5度以内），摆动可看作是简谐振动。则圆盘的角位移
与时间的关系是
tT002sin
式中， 是圆盘在时间t时的角位移，0是角振幅，0是振动周期，若认为振动初位相
是零，则角速度为：
)cos2()()()(02222112121RrrRCABABC
3
tTTdtd0002cos2
经过平衡位置时t=0 ,......23,,21000的最大角速度为：
0002T （3）
将（2）、（3）式代入（1）式可得
2
0200
4TH
gRrm
I
（4）
实验时，测出0m、HrR、、及0T，由（4）式求出圆盘的转动惯量0I。在下盘上放上另
一个质量为m，转动惯量为I（对OO′轴）的物体时，测出周期为T，则有
22004)(THgRrmmII （5）
从（5）减去（4）得到被测物体的转动惯量I为
])[(4200202TmTmmHgRrI （6）
在理论上，对于质量为m，内、外直径分别为d、D的均匀圆环，通过其中心垂直轴线的
转动惯量为
)(81])2()2[(212222DdmDdmI
而对于质量为0m、直径为0D的圆盘，相对于中心轴的转动惯量为
2
000
8
1
DmI
【实验步骤】
测量下盘和圆环对中心轴的转动惯量
1. 调节上盘绕线螺丝使三根线等长（50cm左右）；调节底脚螺丝，使上、下盘处于水平状
态（水平仪放于下圆盘中心）。
2. 等待三线摆静止后，用手轻轻扭转上盘5°左右随即退回原处，使下盘绕仪器中心轴作
小角度扭转摆动（不应伴有晃动）。用数字毫秒计测出50次完全振动的时间0t，重复测量5
4
图3 下盘悬点示意图
次求平均值0t，计算出下盘空载时的振动周期T0。
3. 将待测圆环放在下盘上，使它们的中心轴重合。再用数字毫秒计测出50次完全振动的
时间t，重复测量5次求平均值，算出此时的振动周期T。
4. 测出圆环质量（m）、内外直径（d、D）及仪器有关参量（HrRm和,,0等）。
因下盘对称悬挂，使三悬点正好联成一正三角形（见
图3）。若测得两悬点间的距离为L，则圆盘的有效
半径R（圆心到悬点的距离）等于 L/3。
5.将实验数据填入下表中。先由（4）式推出
0
I
的相对不确定度公式，算出0I的相对不确定度、绝
对不确定度，并写出0I的测量结果。再由（6）式算出圆环
对中心轴的转动惯量I，并与理论值比较，计算出绝对不确定度、相对不确定度，写出I的
测量结果。
【数据处理】
1. 实验数据表格
下盘质量0m g， 圆环质量m g
待 测 物 体 待 测 量 测 量 次 数 平均值
1 2 3 4 5
上 盘 半 径 R/m
下 盘
有效半径/cm
周 期50tT/S
上、下盘 垂直距离H/cm
圆 环
内 径 d/cm
外 径 D/cm
下盘加圆环 周 期50tT/S
2. 根据表中数据计算出相应量，并将测量结果表达为：
5
下盘: 理论值I 2cmg,
__0I 2cmg, ___0I 2cmg
0
I
＝00II＝( ± ) 2cmg
圆环: 理论值I 2cmg,
__I＝ 2cmg, ___I＝ 2cmg
I＝)(II＝ ± （g.C2m）
【思考题】
1. 在本实验中，计算转动惯量公式中的R0，是否就是下盘的半径? 它的值应从何处测量到
何处?
2． 当待测物体的转动惯量比下盘的转动惯量小得多时，为什么不宜用三线摆法测量?
三线摆测转动惯量实验报告
三线摆测转动惯量实验报告
实验名称：三线摆测转动惯量实验
实验目的：通过测定三线摆的周期及其它相关数据，求出三维
转动刚体的转动惯量，并掌握三线摆测定转动惯量的方法和原理。
实验原理：
三线摆是通过重锤质心的三维弧线运动，来模拟刚体围绕任意
轴的转动，在周期性的运动过程中，可以测得摆线的长度、倾角
和周期等数据，从而求出刚体绕任意轴的转动惯量。
根据转动惯
量的定义公式：I=Mr²，其中M为刚体质量，r为旋转半径。
所以
可通过实验测量M、r和转动周期T，计算出转动惯量I的值。
实验步骤：
1.调整三线摆的摆线长度，使其在运动过程中不挂到其它物体。
2.安装刚体，调整三线摆使其处在平衡状态。
3.使刚体在摆的周期内绕任意轴转动，记录下实验数据：周期T、摆线长度l，及摆线的倾角α。
4.再通过反复实验，取多组数据，求出平均值。
实验数据处理：
1.数据测量误差：根据实验精度和精确度，将测量误差控制在正负3%之内。
2.数据处理公式：根据公式I=Mr²/T²求解平均值，并通过t-分布检验和误差分析，对实验结果进行评价。
实验结论：
通过三线摆测转动惯量实验，我们得到刚体绕任意轴的转动惯量I的数值，通过t-分布检验和误差分析，证明实验结果具有一定的可靠性和准确性。
同时，此实验也让我们掌握了三线摆测定转动惯量的方法和原理。
总之，本次实验对于我们深入理解转动惯量有着积极意义，我们通过实际操作和数据处理的掌握，加深了对转动惯量理论的理解，对之后的学习与研究具有指导意义。

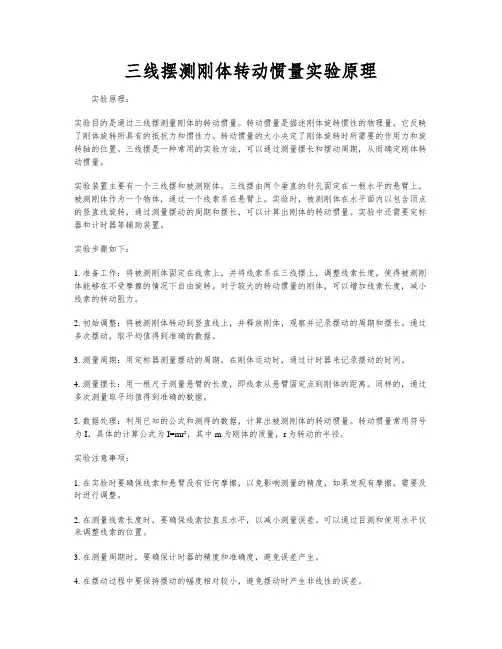

三线摆测刚体转动惯量实验原理
