GZ4230数控带锯床使用说明
精心整理
XIELIGZ4230
数控带锯床电脑控制系统
用户手册
浙江协力机械工具有限公司
GZ4230全自动数控带锯床
一、机床的主要用途
“协力”牌GZ4230卧式数控带锯床经我公司多年来的研发，集国内外同类产品
之精华，结构合理，技术性能稳定，操作方便，主要用于大型钢铁集团、石油管道、
水电机械、重型锻造、模具钢板等大型材料的锯切加工，具有锯口窄，省料节能、
锯削精度高，生产效率高优点。本机通过锯条线速的无级变速，锯条线速度的自由
变换特别适用于锯切大型材料的功效，节省锯条的使用成本。
二、机床的主要特征
1、人机界面取代传统控制面板模式，锯切参数数字设定,PLC可编程控制器，
灵活设定、转变锯切模式。
2、机床设置参数完成后,通过机械、电气、液压，具有自动夹紧、自动进刀、
切割完毕自动快速上升（即退刀）,自动送料的功能,无需人工操作。
3、机床的切削进给，在给定的范围内，可进行无级调速。
4、工作进给采用液压送料,送料定位采用光栅尺控制，定位误差＜0.02mm
5、锯架的上升与下降运动采用镀硬铬圆柱，精度高。
精心整理
6、锯带的线速度无级调速。
三、机床的主要技术参数
产品型号 锯切能力 （mm） 带锯条线速度（m/min） 带锯条规格 （mm） 主电机功率 （kw） 外形尺寸
（mm）
GZ4230 300（圆材） 300×400（方材） 27/46/68 34×0.9×4210 3 2700×1400
×1880
四、机床使用的主要配件说明
1、PLC可编程控制器采用世界名牌台达产品，性能稳定可靠。
2、主传动采用蜗轮减速机，由诸暨蜗轮箱厂生产，十多年来一直为锯床厂家配
套。
3、液压件采用台湾朝田或上海朝田公司产品，该产品动作性能可靠，挤污染力
强，价格性能较高。
4、电器元件选用西门子及德力西正泰等名牌产品。
5、锯条选用规格34×0.9×4210可根据材料选择齿型。
6、液压油的选用：石油基油——相当于ISOVG46的油液。工作油温范围：-17~70
度，推荐用户使用海联46号抗磨液压油。
人机界面概述
本人机界面为目前世界先进的人机对话平台，具有操作简单，界面友好，
外观美观，高速响应等优点。配合可编程逻辑控制器(PLC)，光栅尺为您提供目
前国内最先进的金属带锯床自动化控制系统。
一、 启始画面
精心整理
此画面为首次开机后显示的画面，点击下方“”按钮，则可进入菜单画面。
二，菜单画面：
此画面为菜单画面，由此画面可以切换至本系统任何一幅画面。
三、 帮助画面
这两幅画面可以为您提供一些必要的在线帮助。
四、 参数设置
此画面是对一些重要参数进行设置的画面,对机器的运行至关重要,只有专业人员才
能设置。
以上参数主要是根据机器的锯缝间隙、加工尺寸的机械误差等变化可能导致定位不准而
设置关键参数做补偿修正功能，另外是单程送料行程、虎钳的夹紧与松开时间不能为零
安全限制功能性参数，建议虎钳的夹紧时间应长于虎钳的松开时间，夹紧与松开的时间
最低设定时间应大于2秒钟。
五、 运行画面
运行画面：分为手动操作与自动操作两项功能。
自动运行操作：操作人员设置原料的加工尺寸、加工数量。首先选择自动、再按启
动。机器就按照设置的参数自动加工产品。选择时机器
进刀为快速。机器运行异常时请按。
该画面是自动连续加工不同尺寸的产品，加工必需依次按1—5的先后序号设置，
不能间断加工、否则机器加工将出错。
手动运行操作：首先必须选择，其次在手动测试时必须首先打开油泵。
六、 报警画面
此画面为报警显示画面，报警来时按报警清除键可以清除已经不存在的报警提
示，如报警仍存在或有新报警，则仍会有报警显示。

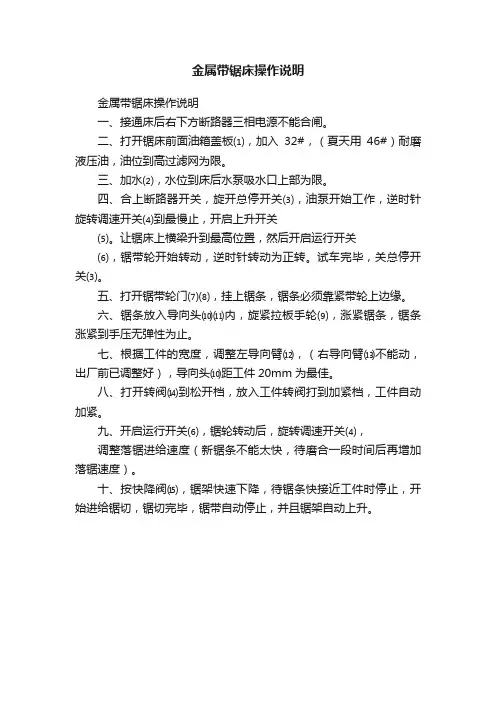

金属带锯床操作说明
金属带锯床操作说明
金属带锯床操作说明
一、接通床后右下方断路器三相电源不能合闸。
二、打开锯床前面油箱盖板⑴，加入32#，（夏天用46#）耐磨液压油，油位到高过滤网为限。
三、加水⑵，水位到床后水泵吸水口上部为限。
四、合上断路器开关，旋开总停开关⑶，油泵开始工作，逆时针旋转调速开关⑷到最慢止，开启上升开关
⑸。
让锯床上横梁升到最高位置，然后开启运行开关
⑹，锯带轮开始转动，逆时针转动为正转。
试车完毕，关总停开关⑶。
五、打开锯带轮门⑺⑻，挂上锯条，锯条必须靠紧带轮上边缘。
六、锯条放入导向头⑽⑾内，旋紧拉板手轮⑼，涨紧锯条，锯条涨紧到手压无弹性为止。
七、根据工件的宽度，调整左导向臂⑿，（右导向臂⒀不能动，出厂前已调整好），导向头⑽距工件20mm为最佳。
八、打开转阀⒁到松开档，放入工件转阀打到加紧档，工件自动加紧。
九、开启运行开关⑹，锯轮转动后，旋转调速开关⑷，
调整落锯进给速度（新锯条不能太快，待磨合一段时间后再增加落锯速度）。
十、按快降阀⒂，锯架快速下降，待锯条快接近工件时停止，开始进给锯切，锯切完毕，锯带自动停止，并且锯架自动上升。

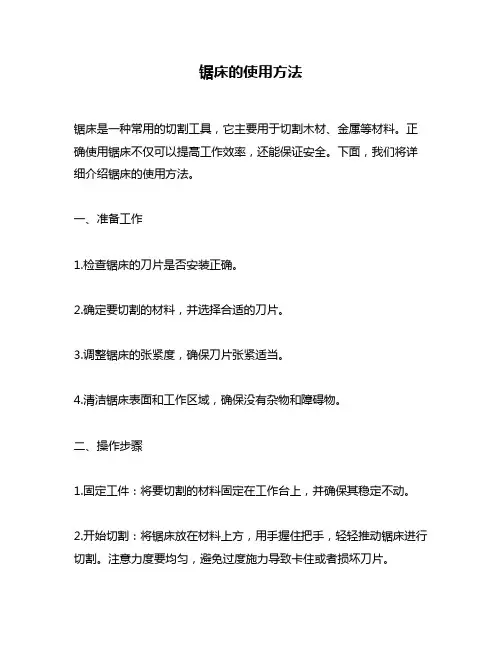

锯床的使用方法
锯床的使用方法锯床是一种常用的切割工具，它主要用于切割木材、金属等材料。
正确使用锯床不仅可以提高工作效率，还能保证安全。
下面，我们将详细介绍锯床的使用方法。
一、准备工作1.检查锯床的刀片是否安装正确。
2.确定要切割的材料，并选择合适的刀片。
3.调整锯床的张紧度，确保刀片张紧适当。
4.清洁锯床表面和工作区域，确保没有杂物和障碍物。
二、操作步骤1.固定工件：将要切割的材料固定在工作台上，并确保其稳定不动。
2.开始切割：将锯床放在材料上方，用手握住把手，轻轻推动锯床进行切割。
注意力度要均匀，避免过度施力导致卡住或者损坏刀片。
3.调整角度：如果需要调整角度进行斜向或曲线切割时，可以通过旋转手柄来调整锯床的角度。
注意在调整过程中不要让手碰到刀片。
4.更换刀片：当刀片磨损或者断裂时，需要及时更换刀片。
首先松开张紧螺丝，然后取下旧刀片并安装新刀片。
最后重新张紧螺丝即可。
5.清洁维护：使用完锯床后，应该及时清理工作区域和锯床表面上的灰尘和碎屑。
同时还要定期检查锯床的各个部位是否运转正常，并进行必要的润滑保养。
三、注意事项1.在使用锯床时要戴上手套和护目镜等安全防护设备，以避免受伤。
2.在切割金属等硬质材料时，应该使用专门的金属锯片，并注意加强力度以避免卡住或者损坏刀片。
3.在调整角度或更换刀片时，一定要先停止锯床的运转，并确保手不会碰到刀片。
4.不要将手指或其他物品放在正在运转的锯床上方，以免发生意外事故。
总之，正确使用锯床可以提高工作效率并保证安全。
掌握了以上内容后，在实际操作中一定要注意细节和安全问题。
GB4232双柱液压带锯床操作使用说明书
GB4232双柱液压带锯床操作使用说明书本带锯床主要用于各种材质的锯割，包括钢材、有色金属和非金属，广泛适用于工具、齿轮、轴承、机床、电器、汽车、造船、石油机械、矿山机械、冶金、电机、液压件等行业。
该液压带锯床具有锯削速度快、锯切尺寸准确、据口窄、节省原材料、节省电能、操作方便等优点。
该机的优越性在于液压夹紧工作、液压控制快速升降和自动工作进给，是各行业下料设备的换代产品。
该产品执行标准包括JB/T 4318.1-96卧式液压带锯床系列型谱、JB/T 4318.2卧式液压带锯床基本参数、JB/T 4318.4卧式液压带锯床技术条件和JB/T 4318.3卧式液压带锯床精度。
使用环境条件包括环境温度不低于℃高不超过40℃、相对湿度不大于85％（25℃）、电源电压380V±5％50HZ、海拨高度不超过1000m、工作制式S1（连接）和无铁磁物质尘埃、无腐蚀性、无爆炸性气体和无易爆粉尘的场合。
设备不得长时间的满负荷运转，设备时间工作运转负荷应是额定负荷的85％，每班应停机30分钟。
主要技术参数包括最大锯削直径（方料）、锯带规格、锯轮直径、锯带运行速度、进给速度控制、锯带主电机、液压泵电机、液压油箱容积、液压泵型号、工作压力、切削冷却泵型号、冷却箱容积、外形尺寸和总功率、整机重量等。
机械转动系统由主电机转动、主动塔轮1以五级速比传给从塔轮2、通过蜗杆11传给蜗轮10、蜗轮10即带动主动锯带轮8转动。
被动轮15没有动力，在XXX锯带后随带锯条转动而转动。
从动塔轮左端的三角带5传动清扫装置带轮4，带动清扫钢丝刷轮旋转。
扶持装置的调整是调整扶持装置的垂直度和水平度，调整方法是使用水平仪和千分尺进行调整。
锯带张紧装置的调整是调整张紧力和锯带的跑偏，调整方法是调整张紧螺母和锯带张紧轮的位置。
液压系统的调整是调整液压泵的压力和液压油的流量，调整方法是调整液压泵的转速和液压油的供应量。
切削冷却系统的调整是调整冷却液的流量和温度，调整方法是调整切削冷却泵的转速和冷却箱的供应量。

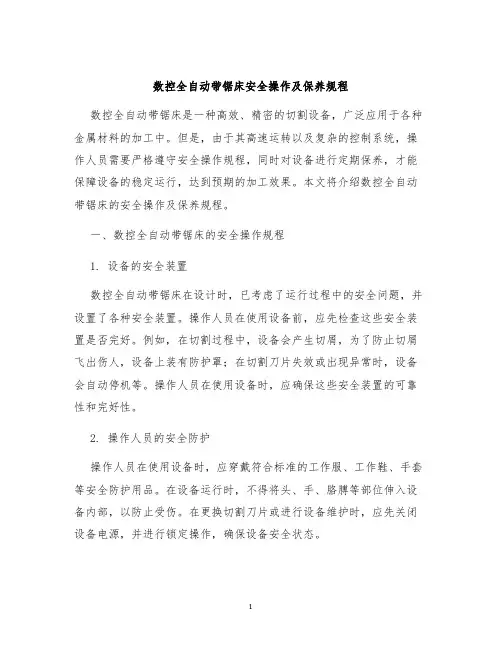

数控全自动带锯床安全操作及保养规程
数控全自动带锯床安全操作及保养规程数控全自动带锯床是一种高效、精密的切割设备，广泛应用于各种金属材料的加工中。
但是，由于其高速运转以及复杂的控制系统，操作人员需要严格遵守安全操作规程，同时对设备进行定期保养，才能保障设备的稳定运行，达到预期的加工效果。
本文将介绍数控全自动带锯床的安全操作及保养规程。
一、数控全自动带锯床的安全操作规程1. 设备的安全装置数控全自动带锯床在设计时，已考虑了运行过程中的安全问题，并设置了各种安全装置。
操作人员在使用设备前，应先检查这些安全装置是否完好。
例如，在切割过程中，设备会产生切屑，为了防止切屑飞出伤人，设备上装有防护罩；在切割刀片失效或出现异常时，设备会自动停机等。
操作人员在使用设备时，应确保这些安全装置的可靠性和完好性。
2. 操作人员的安全防护操作人员在使用设备时，应穿戴符合标准的工作服、工作鞋、手套等安全防护用品。
在设备运行时，不得将头、手、胳膊等部位伸入设备内部，以防止受伤。
在更换切割刀片或进行设备维护时，应先关闭设备电源，并进行锁定操作，确保设备安全状态。
3. 设备的操作程序设备的操作程序应按照标准流程进行。
操作人员在操作前，应先查看设备程序是否正确、是否与所需加工的材料相适应。
在设备运行过程中，应注意观察设备运行情况，并在设备出现异常时及时停机检查，以避免异常情况加剧。
4. 应急处理在设备运行过程中，如遇到设备异常情况，应立即停机处理，以避免加剧事故伤害。
在使用设备时，操作人员应具备基本的急救知识和技能，以应对可能的伤害情况。
二、数控全自动带锯床的保养规程1. 设备的定期维护数控全自动带锯床的各部件应进行定期检查和清洁。
必要时，应进行润滑、更换零部件等维护工作，以确保设备运行的稳定性和可靠性。
具体维护周期和内容，可参考设备的维护手册或相关标准。
2. 切割刀片的维护切割刀片是数控全自动带锯床中最为重要的部件之一，其工作质量直接影响整个加工效果。
因此，操作人员应对切割刀片进行定期检查和更换。
