1. 引言
发动机曲轴是汽车发动机中的重要部件之一，负责将活塞的上下往复运动转化为旋转运动，并通过连杆驱动汽车的运动。
由于长时间使用和磨损，曲轴可能会出现损坏或需要维修的情况，此时就需要对曲轴进行拆装。
本文将介绍发动机曲轴拆装的步骤和注意事项，具体包括准备工作，曲轴的拆卸和安装过程，以及相关注意事项。
2. 准备工作
在拆装发动机曲轴之前，我们需要做以下准备工作：
- 确保车辆停在平坦的地面上，并且切断电源，以避免发生意外伤害。
- 准备好所需工具，包括扳手、螺丝刀、油滤器钳等。
- 准备好所需的曲轴拆装步骤说明书和相关技术资料，以便参考。
3. 曲轴的拆卸过程
步骤1：卸下发动机的配件
在拆卸曲轴之前，我们首先需要将发动机的配件卸下，包括进气系统、排气系统、冷却系统等。
具体步骤如下：
1. 将汽车的电池负极断开，以防止电气系统的短路。
2. 卸下进气系统的相关零件，包括进气管、空气滤清器和节气门等。
3. 卸下排气系统的相关零件，包括排气管和消声器等。
4. 卸下冷却系统的相关零件，包括水泵和散热器等。
步骤2：拆下曲轴盖和油底壳
完成了配件的拆卸后，我们需要进一步拆下曲轴盖和油底壳。
具体步骤如下：
1. 使用扳手卸下曲轴盖上的螺栓。
2. 弄平曲轴盖，并小心拆下。
3. 使用螺丝刀卸下油底壳上的螺栓。
4. 小心拆下油底壳，确保不损坏密封垫和其他相关零件。
步骤3：拆下曲轴
在完成曲轴盖和油底壳的拆卸后，我们可以开始拆下曲轴。
具体步骤如下：
1. 使用曲轴拆卸工具，将曲轴从曲轴轴承中拆下。
2. 小心拆下曲轴，确保不损坏曲轴表面和其他相关零件。
4. 曲轴的安装过程
在完成曲轴的修理和维护后，我们需要进行曲轴的安装。
具体
步骤如下：
1. 将曲轴放入发动机曲轴座中，确保曲轴与曲轴轴承完全贴合。
2. 使用曲轴装配工具，将曲轴与活塞连杆相连接。
3. 使用扳手和螺栓拧紧曲轴，确保其安全固定在位置上。
5. 注意事项
在进行发动机曲轴的拆装过程中，我们需要注意以下事项：
- 在拆装过程中，要小心操作，避免造成损坏曲轴和其他零件。
- 注意曲轴的方向，确保其正确安装。
- 在安装曲轴时，要确保螺栓的紧固力适中，不可过紧或过松。
- 在拆装过程中，要随时注意安全，确保工作环境清洁和整齐。
6. 结论
通过本文，我们了解了发动机曲轴的拆装过程，包括准备工作、曲轴的拆卸和安装过程，以及相关注意事项。
正确的曲轴拆装操作
可以保证发动机的正常运行和延长其使用寿命。
如有需要，可以参
考相关的技术资料和步骤说明书，以确保操作的准确性和安全性。
卡罗拉发动机拆装及部件认识
活塞环压缩器
活塞环压缩器
可调式扭力扳手
可调式扭力扳手
可调式扭力扳手
曲轴皮带盘紧固螺栓
凸轮轴提前角执行电磁阀
凸轮轴位置传感器
曲轴皮带盘紧固螺栓
气门室罩盖
机油加注口
正时链条室侧盖 正时Байду номын сангаас条张紧器
正时记号
机油泵驱动链条张紧导板
排气凸轮轴
进气凸轮轴
凸轮轴驱动正时链轮
机油泵驱动链条 凸轮轴驱动链条
发动机拆装注意事项
1.拆装注意顺序，先拆的后装，后拆的先装 2.缸盖螺栓拧紧力矩，分三次：初步打紧+40牛 米+55牛米 3.曲轴主轴颈轴承盖拧紧力矩，分三次：初步 打紧+40牛米+50牛米 4.活塞连杆轴颈轴承盖打紧力知，分三次：初 步打紧+40牛米+45牛米 5.平面坚固螺栓拧松顺序：从两边至中间，对 角线或螺旋线 6.平面坚固螺栓打紧顺序：从中间至两边，对 角线或螺旋线
凸轮轴轴承盖紧固螺栓
凸轮轴轴承盖
气缸盖坚固螺栓
气 缸 盖
进气门 排气门
摇 臂
气门弹簧
气 缸 垫
油底壳 油底放油螺栓
机油泵
机油泵驱动链轮 正时记号
曲轴箱
定位凸榫
活塞连杆组 活塞环
连杆轴承（轴瓦） 连杆轴承盖
连杆轴承朝前记号
连杆朝前记号
活塞朝前记号
朝前记号
曲轴主轴颈轴承盖
曲轴主轴颈轴承 （轴瓦）
曲轴主轴颈轴承盖 坚固螺栓
曲轴
曲轴主轴颈 曲轴连杆轴颈
气缸体
机油喷嘴
链 条 张 紧 器 导 板
链 条 振 动 阻 尼 器
正时记号

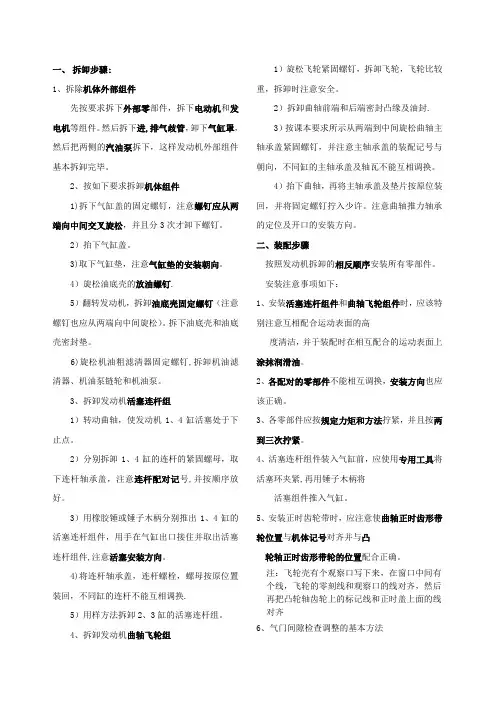

发动机拆装步骤
一、拆卸步骤:1、拆除机体外部组件先按要求拆下外部零部件，拆下电动机和发电机等组件。
然后拆下进,排气歧管，卸下气缸罩，然后把两侧的汽油泵拆下，这样发动机外部组件基本拆卸完毕。
2、按如下要求拆卸机体组件1)拆下气缸盖的固定螺钉，注意螺钉应从两端向中间交叉旋松，并且分3次才卸下螺钉。
2）抬下气缸盖。
3)取下气缸垫，注意气缸垫的安装朝向。
4）旋松油底壳的放油螺钉.5）翻转发动机，拆卸油底壳固定螺钉（注意螺钉也应从两端向中间旋松）。
拆下油底壳和油底壳密封垫。
6)旋松机油粗滤清器固定螺钉,拆卸机油滤清器、机油泵链轮和机油泵。
3、拆卸发动机活塞连杆组1）转动曲轴，使发动机1、4缸活塞处于下止点。
2）分别拆卸1、4缸的连杆的紧固螺母，取下连杆轴承盖，注意连杆配对记号,并按顺序放好。
3）用橡胶锤或锤子木柄分别推出1、4缸的活塞连杆组件，用手在气缸出口接住并取出活塞连杆组件,注意活塞安装方向。
4)将连杆轴承盖，连杆螺栓，螺母按原位置装回，不同缸的连杆不能互相调换.5）用样方法拆卸2、3缸的活塞连杆组。
4、拆卸发动机曲轴飞轮组1）旋松飞轮紧固螺钉，拆卸飞轮，飞轮比较重，拆卸时注意安全。
2）拆卸曲轴前端和后端密封凸缘及油封.3）按课本要求所示从两端到中间旋松曲轴主轴承盖紧固螺钉，并注意主轴承盖的装配记号与朝向，不同缸的主轴承盖及轴瓦不能互相调换。
4）抬下曲轴，再将主轴承盖及垫片按原位装回，并将固定螺钉拧入少许。
注意曲轴推力轴承的定位及开口的安装方向。
二、装配步骤按照发动机拆卸的相反顺序安装所有零部件。
安装注意事项如下：1、安装活塞连杆组件和曲轴飞轮组件时，应该特别注意互相配合运动表面的高度清洁，并于装配时在相互配合的运动表面上涂抹润滑油。
2、各配对的零部件不能相互调换，安装方向也应该正确。
3、各零部件应按规定力矩和方法拧紧，并且按两到三次拧紧。
4、活塞连杆组件装入气缸前，应使用专用工具将活塞环夹紧,再用锤子木柄将活塞组件推入气缸。
EA111发动机拆装
5.电器插头
6.盖板 7.油位传感器
31
燃油泵盖板拆卸
32
1.4 TSI专用工具
拆卸和安装喷嘴
33
8
曲轴链轮安装 曲轴链轮安装不正确导致链轮损坏
9
曲轴链轮安装 曲轴链轮安装不正确导致气门和活塞严重损坏
10
曲轴后油封总成拆装
具体步骤详见工作表 T10017用于1.6L链式发动机装备自动变速箱 的车辆。
T10134用于1.4L链式发动机装备手动和自动变 速箱的车辆，1.6L链式发动机装备手动变速箱 的车辆。
5
曲轴拆装
2 - 轴承盖 ：不要互换轴承盖 （标记位置）。 第三道轴承盖有凹槽 用于止推垫圈。
4 - 带有传感器轮和油封的 密封法兰
9 - 轴瓦 ：不要与用过的轴瓦互换（标记）
6
油封-3-和O型密封圈-5-每次拆下须更换
7
曲轴链轮安装
注意:
曲轴链轮安装时必须保证链轮凸肩2 落入曲轴颈的键槽3中，否则会导致 正时不正确。
3
更换曲轴前油封
拆卸
用专用工具3203将曲轴前油封拉出 Nhomakorabea4
更换曲轴前油封
安装 注意皮带轮的接触表面、固定螺栓、轴 套和曲轴皮带轮必须无机油 和油脂。 1.将轴套推到曲轴轴颈上。 2.将套筒 - T10117/2- 安装到轴套上并 将油封滑到轴套上。 3.从轴套上拆卸套筒 - T10117/2- 。 4.使用组装工具 - T10117- 将油封压入 气门正时壳体到位，并 用锤子敲击使其 均匀平整。
19
1.6L链式发动机正时调整
具体详细步骤请参照工作表 凸轮轴正时定位： 将T10171的销子1推入到凸轮轴孔2中至极限位置，标 有“TOP”字样朝上，用一个6M的螺栓固定好T10171。
汽车发动机拆装实训步骤
汽车发动机拆装实训步骤一、准备工作汽车发动机拆装是一项复杂的任务，需要准备充分才能确保安全和效率。
在开始实训之前，需要做好以下准备工作：1.1 工具准备汽车发动机拆装需要使用大量的工具，如扳手、螺丝刀、锤子、千斤顶等。
在进行实训之前，需要先确认所需的所有工具是否齐全，并将其放置在易于取用的位置。
1.2 工作区域准备汽车发动机拆装需要一个干净、整洁、宽敞的工作区域。
在开始实训之前，需要清理工作区域，并确保有足够的空间来存放汽车零件和工具。
1.3 安全措施汽车发动机拆装是一项危险的任务，因此必须采取适当的安全措施。
在进行实训之前，需要确保所有人员都穿着适当的个人防护设备（如手套和眼镜），并且遵循正确的操作程序。
二、拆卸发动机2.1 准备工具首先要对发动机进行拆卸。
这个过程需要使用扳手、螺丝刀等多种工具。
在拆卸发动机之前，需要检查所有工具是否齐全，并将其放置在易于取用的位置。
2.2 拆卸发动机拆卸发动机时，需要先将电池的负极线断开，然后移除散热器和风扇。
接下来，需要拆下油底壳和油泵，并将曲轴和连杆从汽缸体中取出。
此外，还需要拆下气门盖、进气管、排气管和其他附件。
2.3 清洁零件在拆卸发动机之后，需要对所有零件进行清洁。
这个过程可以使用溶剂、刷子等工具来完成。
清洁零件的目的是去除污垢和油脂，并检查是否有任何损坏或磨损。
三、安装发动机3.1 准备工具安装发动机时，同样需要使用扳手、螺丝刀等多种工具。
在进行安装之前，需要确认所有工具都齐全，并将其放置在易于取用的位置。
3.2 安装发动机安装发动机时，首先要确保汽缸体上没有残留物，并将新的曲轴和连杆组件安装到汽缸体中。
接下来，需要将气门盖、进气管和排气管等附件安装到汽缸体上。
最后，需要将散热器和风扇重新安装，并重新连接电池的负极线。
3.3 测试发动机在安装发动机之后，需要测试其是否正常运转。
这个过程可以通过启动发动机并检查其工作状态来完成。
如果发现任何问题，需要及时进行修理或更换零件。
汽车维修实训教程---第8章 活塞连杆组与曲轴的拆装
项目八 活塞连杆组与曲轴的拆装
（8）用内径规测量连杆小头孔径（图8.21） 标准连杆小头孔径为20.012～20.021mm，见表8.3。
项目八 活塞连杆组与曲轴的拆装
（9）检查连杆分总成 用连杆校准器和塞尺，检测连杆的弯曲度，如图8.22所示。 最大偏差：0.05mm/100mm。如果偏差大于最大值，则要更换连杆。 （10）检查曲轴 a 如图8.23所示，用百分表和V形架测量径向圆跳动。最大径向圆跳动：0.03mm。如果 测量结果大于最大值，则要更换曲轴。
项目八 活塞连杆组与曲轴的拆装
b 安装上轴承（3号轴颈）。 ◆ 将带机油槽的上轴承安装到汽缸体上。 ◆ 用游标卡尺测量汽缸体边缘和上轴承边缘间的距离，如图8.34所示。标 准尺寸：0.7mm或更小。 c 安装下轴承。 ◆ 将下轴承安装到轴承盖上。 ◆ 用游标卡尺测量轴承盖边缘和下轴承边缘间的距离，如图8.35所示。尺 寸（A-B）：0.7mm或更小。
项目八 活塞连杆组与曲轴的拆装
d 用千分尺测量各曲柄销的直径。标准直径：43.992～44.00mm。 e 如图8.25所示，检查各曲柄销的锥度和变形程度。
最大锥度和变形程度：0.004mm。
项目八 活塞连杆组与曲轴的拆装
6．安装和检查 （1）基本原则 按照拆卸时相反的顺序安装，即最后拆的最先装。 （2）装配机油喷嘴 如图8.26所示，用5mm六角套筒扳手和螺栓安装机油喷嘴。拧紧力矩：10N·m。 （3）安装活塞 a 用螺钉旋具将新卡环安装到活塞销孔的一端，如图8.27所示。 ! 注意 确保卡环的端隙与活塞上的活塞销孔切口部位错开。
项目八 活塞连杆组与曲轴的拆装
（4）汽缸的修理 汽缸的修理通常是通过镗削或磨削加工，使汽缸达到原来的技术要求。
发动机拆装实训报告
发动机拆装实习报告一、实习目的与要求实习目的：⒈巩固和加强汽车发动机构造和原理课程的理论知识，为后续课程的学习奠定必要的基础。
⒉使学生把握汽车发动机总成、各零部件及其相互间的连接关系、拆装方法和步骤及注重事项;⒊学习准确使用拆装机器工具、量具的方法;⒋了解安全操作常识，认识零部件拆装后的准确放置、分类及清洗方法，造就良好的工作和生产习惯。
⒌锻炼和造就学生的动手能力。
实习要求：1.学会汽车发动机常用拆装工具和仪器机器的准确使用。
2.学会汽车发动机的总体拆装、调整和各系统主要零部件的准确拆装3.学会汽车发动机的主要零部件的检查测量4.把握汽车发动机的基本构造与基本工作原理5.理解汽车发动机各组成系统的结构与工作原理实习常用工具:普通扳手、螺钉旋具、锤子、手钳等。
二、实习基本内容1、发动机曲柄连杆机构及配气机构的拆装1）观察并拆卸发动机的外部装置，了解气功能和其它机构的连接关系；2）按顺序拆卸气缸盖、活塞组、气门组、凸轮轴、曲轴等曲柄连杆机构和配气机构，认识其名称、作用、工作原理和连接关系，然后按技术要求装复；3）在拆卸过程中了解润滑油路和冷却水的循环水路。
2、发动机燃料供给系的拆装1）观察发动机燃料系的组成，了解总成名称、作用和连接关系；2）拆装燃油滤清器总成，了解其结构和工作过程。
3、发动机冷却系、润滑系总成1)拆装水泵，了解其结构、零件名称和工作原理；2)拆装机油泵，了解其结构、零件名称和工作原理；3)拆装机油滤清器，了解其结构、零件名称、工作原理和滤清油路。
弄清其工作原理。
三、实习具体内容在老师的安排下我们分组进行发动机的拆装，我小组拆的是一个四缸直列水冷式发动机，我们在老师的拆装演示后，（在演示的同时也讲一些注意事项）在老师的指导下进行拆装。
然后按如下要求拆卸机体组件1）先拆下进，排气支管，汽缸盖罩等汽车发动机外围部件，这样发动机外部组件基本拆卸完毕。
2)拆下气缸盖13固定螺钉，注意螺钉应丛两端向中间交叉旋松，并且分3次卸下螺钉。
汽车构造拆装发动机内容
汽车发动机的构造主要由曲轴、连杆、活塞、汽缸和气门机构等部分组成。
汽车构造拆装发动机的内容通常包括以下步骤：
拆卸发动机：首先需要将发动机从车辆上取下，并将周围的配件（如水箱、散热器、空调压缩机等）逐一拆下。
拆卸曲轴连杆机构：将曲轴和连杆拆下，拆卸活塞，检查活塞、活塞环和缸体的磨损情况。
拆卸汽缸盖和气门机构：拆卸汽缸盖，检查气门、气门座圈和气门导管的磨损情况，并清洁汽缸内部。
拆卸油底壳和油泵：拆卸油底壳，检查油泵和油道的磨损情况，并清洁油道。
拆卸正时装置：拆卸正时链条和齿轮，并检查正时齿轮、曲轴齿轮和凸轮轴齿轮的磨损情况。
检查发动机零部件：对拆卸下来的零部件进行清洗、检查和测量，确定哪些需要更换或维修。
组装发动机：按照安装顺序，将经过维修或更换的零部件重新安装到发动机上，然后进行调试和测试。
需要注意的是，汽车构造拆装发动机是一项复杂的技术工作，需要具备一定的技术水平和经验，否则可能会导致汽车出现严重故障。
因此，在进行此类操作前，请务必确保已经获得相关的专业知识和技能，并且采取必要的安全措施，以避免不必要的风险。
奔驰ml350曲轴皮带轮拆装教程
奔驰ml350曲轴皮带轮拆装教程拆：1、用姆指，强力地按压2个皮带轮中间的皮带。
按压力约为10kg左右，如果皮带的压下量在10mm左右，则认为皮带张力恰好合适。
如果压下量过大，则认为皮带的张力不足。
如果皮带几乎不出现压下量，则认为皮带的张力过大。
张力不足时，皮带很容易出现打滑。
张力过大时，很容易损伤各种辅机的轴承。
2、（1）、将凸轮轴正时齿轮的记号与气门室盖上的记号对准（2）、将曲轴正时齿轮记号与前盖记号对准。
（3）、将正时皮带依次装如曲轴正时齿轮水泵皮带轮惰轮凸轮轴正时齿轮和滑轮皮带轮（4）、拧松滑轮安装螺栓1/4—1/2圈将自动张紧器推杆压缩到最低位置用钢真插如孔内用卡环钳调整滑轮逆时针旋转使滑轮两调整孔与地面平行锁紧固定螺栓拔出钢针（5）、顺时针旋转曲轴2圈检查正时记号是否正确对准（6）、转回发动机右指甲正时皮带外下罩正时皮带外上罩（7）、装回发电机空调压缩机皮带（8）、着车检查发动机有无异常装：汽车上常用的皮带有三种:风扇皮带、多楔带和同步带。
汽车皮带的安装位置:在汽车应用中，主要安装在汽车发动机曲轴到凸轮、水泵、发电机、空压缩机、转向助力泵等的位置。
1、风扇皮带是由曲轴驱动的皮带，主要用途是驱动发动机风扇和水泵。
2、多楔带又称空淘气带，用于驱动发电机、空可调压缩机和转向助力泵，挂在曲轴皮带轮上，由空淘气带张紧轮张紧。
这个带坏了会感觉转向力很重，没有转向力。
如果空开关打开，空开关的压缩机不会启动，因此无法制冷。
3、正时皮带是发动机配气系统的重要组成部分。
它与曲轴相连，配合一定的传动比，保证进排气时间的准确性。
正时皮带的作用是在发动机运转时，活塞的行程(上下运动)、气门的开闭(时间)、点火的顺序(时间)都在“正时”的作用下连接，始终保持“同步”运转。
发动机通过皮带传动驱动各种辅助机构，如空调节器的压缩机、动力转向油泵、交流发电机等。
如果皮带打滑或断裂，相关辅助机构将无法正常工作，从而影响汽车的正常使用。
汽车发动机的拆装步骤
汽车发动机的拆装步骤汽车发动机拆装步骤一、安全措施1、确保汽车发动机处于冷却状态；2、拆卸前应将发动机系统内的压力排放；3、使用护目镜防止噪音和灰尘；4、拆卸前应断开发动机正负极电源；5、拆装配件前应先清洗，并将细节记录在确保后续安装时能够恢复原状；6、拆卸时应注意紧固件的紧固程度，以免损坏线束；7、使用棘轮夹拆卸，以免损坏零件。
二、拆装步骤1、拆卸缸体盖：使用棘轮夹拆卸发动机上缸盖的螺栓，然后将上缸盖取下；2、拆卸连杆和活塞：将活塞及连杆从缸体上取下，并对活塞进行清洗及检查；3、拆卸曲轴：在曲轴上拆卸螺栓，然后取下曲轴；4、拆卸缸体：将缸体上的螺栓拆卸，然后取下缸体；5、拆卸缸体套：在缸体上拆卸螺栓，然后取下缸体套；6、拆卸涡轮增压装置：将涡轮增压装置上的螺栓拆卸，然后取下涡轮增压装置；7、拆卸活塞销：将活塞销上的螺栓拆卸，然后取下活塞销；8、拆卸活塞环：将活塞环上的螺栓拆卸，然后取下活塞环；9、拆卸活塞室：将活塞室上的螺栓拆卸，然后取下活塞室；10、拆卸阀芯：将阀芯上的螺栓拆卸，然后取下阀芯；11、拆卸曲轴轴承：将曲轴轴承上的螺栓拆卸，然后取下曲轴轴承；12、拆卸活塞底座：将活塞底座上的螺栓拆卸，然后取下活塞底座；13、拆卸配气机构：将配气机构上的螺栓拆卸，然后取下配气机构；14、拆卸燃油调节机构：将燃油调节机构上的螺栓拆卸，然后取下燃油调节机构；15、拆卸阀座：将阀座上的螺栓拆卸，然后取下阀座；16、拆卸曲轴轴套：将曲轴轴套上的螺栓拆卸，然后取下曲轴轴套；17、拆卸缸盖：将缸盖上的螺栓拆卸，然后取下缸盖。
以上就是汽车发动机的拆装步骤，拆装需要注意安全措施，以免造成损坏。
