单脉冲雷达原理以及应用
1 / 8
单脉冲定向原理
对目标的定向，即测定目标的方向，是雷达的主要任务之一。单脉冲定向是雷达定向的一个重要方法。所谓“单脉冲”，是指使用这种方法时，只需要一个目标回波脉冲，就可以给出目标角位置的全部信息。根据从回波信号中提取目标角信息的特点，可以将单脉冲定向分为两种基本的方法：振幅定向法和相位定向法，分别见于下图。除了上述两种方法外，由它们合成的振幅—相位定向法（或称为综合法）也得到了广泛的应用。
图2-1 单脉冲振幅定向法 图2-2单脉冲相位定向法
2.1 振幅定向法
振幅定向法是用天线接收到的回波信号幅度值来进行角度测量的，该幅度值的变化规律取决于天线方向图以及天线的扫描方式。振幅定向法可以分为最大信号法和等信号法两大类，其中等信号法又可以分为比幅法和和差法。
如图所示，平面两波束相互部分交叠，其等强信号轴的方向已知，两波束中心轴与等强信号轴的偏角0也已知。假设目标回波信号来向与等强信号轴向的夹角为θ，天线波束方向图函数为F(θ)，则两个子波束的方向图函数可分别写成
2 / 8 0201)(FFFF （2-1）
两波束接收到的目标回波信号可以表示成：
022011FKFKuFKFKuaaaa （2-2）
其中aK为回波信号的幅度系数。
对于比幅法，直接计算两回波信号的幅度比值有：
0021FFuu （2-3）
根据上式比值的大小可以判断目标回波信号偏角θ的方向，再通过查表就可以估计出θ的大小。
对于和差法，由1u和2u可计算得到其和值u及差值u分别如下:
00210021FFKuuuFFKuuuaa（2-4）
其中00)(FFF称为和波束方向图；
00)(FFF称为差波束方向图。
若θ很小（在等强信号轴附近），根据泰勒公式可以将0F和0F展开近似为： 3 / 8
进一步可以得到：
0022FKuFKuaa （2-5）
归一化和差信号值可得:
00FFuu (2-6)
其中00FF是天线方向图在波束偏转角0处的归一化斜率系数。
即可计算得到目标回波信号偏角θ为：
对于振幅定向法来说，其优点是测向精度较高，便于自动测角，缺点是系统较复杂，作用距离较小等。
2.2 相位定向法
相位定向法是将两个天线接收到的信号相位加以比较以确定目标在一个座标平面内方向。如上图所示，对于遥远区域内的点目标，目标回波可近似看成是两列平行波分别入射到两天线上，因而两天线接收到的目标回波信号振幅相同而相位不同。
两天线接收到的目标回波信号时差为：
Cdsin (2-7)
其中C为电磁波在空气介质中的传播速度。 4 / 8
则对应的相位差为：
sin2d (2-8)
如果我们能测出信号到达天线1和2的相位差，那么，我们就能得到信号到达的方向θ为：
d2arcsin (2-9)
相位定向法容易得到较高的精度，这是它突出的优点，其缺点是容易引起相位差的测量模糊，并需要对信号频率进行测量。
2.3 单脉冲雷达系统
多路接收是实现单脉冲定向的技术方法，单脉冲定向的关键就在于用几个独立的接收支路同时接收目标的回波信号，然后再将这些信号加以处理比较，最终计算得到目标信号的到达角。通常，在三维空间对一个目标定向要采用四个独立的接收支路：方位面两个支路，俯仰面两个支路。
根据角度鉴别器和测角方法的不同，单脉冲雷达系统一般可以分为九种类型，如表1-2所示。图1-5给出了两维角坐标（方位和俯仰）振幅和－差式单脉冲雷达系统框图。
测角方法（角度鉴别器的类型）
三种定向方法的基本单脉冲雷达
振幅法
相位法
综合法 5 / 8
振幅法
相位法
和差式
振幅——振幅
振幅——相位
振幅和——差
相位——振幅
相位——相位
相位和——差
综合振幅
综合相位
综合和——差
表2-1 九种基本的单脉冲雷达系统
图2—3振幅和－差式单脉冲雷达系统框图
∑－波导桥的和输出；△－波导桥的差输出
单脉冲雷达不仅可以用于搜索，也可以用来对目标进行自动精确跟踪。与圆锥扫描雷达相比，单脉冲雷达具有如下优点：跟踪精度高；作用距离不受限制；数据率的潜力大；抗干扰性能好等。当然，它也存在一些缺点与不足，例如：系统复杂和只能应用窄波束天线等等，但是随着科技的发展，与雷达的其它许多新技术相比，这些复杂性已经成为次要的问题。
2.4 雷达系统仿真模型
雷达系统仿真是数字仿真技术与雷达技术结合的产物。纯软件的仿真，就是利用计算机软件来建立雷达的模型，然后在数字计算机上复现雷达系统的动态工作过程。具体的说，仿真的对象是雷达系统，包括雷达本身（硬件及软件）、雷达目标及目标环境；仿真的手段是数字计算机，包括软件及硬件；仿真的方式是复现蕴含在雷达目标及目标环境信息的雷达信号。这里所说的“复现”就是重现雷达信号的产生、传递、处理等动态过程，从时间关系上看，就是重现一个随机的时间。纯软件仿真的系统模型如下：
6 / 8
图2-4 雷达仿真模型
建立雷达的系统模型，从逻辑上讲，应当采用与制造实际雷达系统相同的思路。建立通用的仿真模型，就必须把重点放在精确仿真功能组件上来，这是因为大多数的雷达系统都可以采用相同的功能组件，只不过系统参数有所不同而已。因此，在建立通用的雷达系统模型时，首要任务是建立各种功能组件的数学模型；其次是用计算机程序实现各组件的功能；再次就是把各功能组件组合成分系统模型；最后把各个分系统模型组合成总系统模型。
2.4 本次毕设的工作
本次毕设使用的是半实物的仿真，实验室具备一个机载四天线雷达，而且
7 / 8 有一个目标模拟运动架，可以同时进行X轴与Y轴的运动。模拟运动架上面放置发射源，模拟目标回波，回波信号被雷达的四个天线接收并经过和差处理形成三路信号，分别为和路信号，方位差路信号与俯仰差路信号。三路信号经过中频放大器后进入PCI-9812数据采集卡进行高速采样，三路采样是同时进行的。然后进行曲线拟合得出三路信号的幅度与相位，从幅相信息获得雷达对目标搜索与跟踪的可行性。
由于分工问题，本次毕设的主要工作是中频放大器的调试，PCI9812数据采集卡的安装与编程，曲线拟合的算法研究与编程以及幅度相位跟踪曲线的研究。本次仿真的简单框图如下所示：
图2-5 毕设简单框图 回波信号发生器
实物雷达
A/D采集卡
信号幅相信息获取
搜索跟踪 8 / 8 仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
только для людей, которые используются для обучения, исследований и не должны использоваться в
коммерческих целях.
以下无正文
单脉冲二次雷达相位修正
单脉冲二次雷达相位修正
摘要 本文介绍了单脉冲二次雷达的单脉冲工作原理,对空管目前主用的三种单脉冲二次雷达的和、差通道相位的测量、修正的方法进行阐述,并结合实践,提出了一些新的相位修正方法。
关键词 雷达;相位;修正
中图分类号tn95 文献标识码a 文章编号
1674-6708(2010)30-0155-03
0 引言
随着2007年11月22日我国高空开始实施缩小垂直间隔(rvsm),对二次雷达获取目标信息的准确性要求越来越高,而对单脉冲二次雷达性能起决定性影响的是和、差接收通道的相位一致性,下面以我国空管目前主用的3种型号的mssr为例,对其和、差接收通道相位一致性的测量、修正方法进行初步探讨。
1 单脉冲原理
单脉冲二次雷达具有和、控制收发通道以及差接收通道,能够从应答机的一个应答信号中获取精确的目标方位信息。差通道的接收信号由天线左右两边分别接收到的信号经过相减得到,通过比较和与差的信号幅度可得知目标在天线轴向前方或后方,得到的和差比(sdr)用于查表以提供偏离天线瞄准轴的角度(oba),通过提供轴向方位的oba值,就可得到一精确的目标方位,理论上只需一个脉冲就可计算出目标的方位即单脉冲,实际上需要一定数量的应答以确保送出的目标信息的可靠性。 图2是单脉冲二次雷达接收通路的简单框图,和、差相位一致性问题主要在天线输出至接收机鉴相器之间的接收通路中,其中主要包括了同轴电缆、旋转铰链、接收机模块等部件,这些部件都可能对和、差相位的一致性造成影响。
2 raytheon mk2
raytheon mk2单脉冲二次雷达的和、差通道相位一致性问题主要受几个方面的影响:同轴电缆、旋转铰链、接收机模块。下面对3个影响要素进行分析并给出相位测量、修正的方法。
2.1 同轴电缆
二次雷达站大多建在山上,室外同轴电缆架一般不做封闭处理,大多直接架设在室外,在长期的山区昼夜温差、冬寒夏暖的温度变化条件下,同轴电缆会产生一定的热胀冷缩,加上电缆架设时的机械拉伸、弯曲、挤压等因素,这些都会引起同轴电缆的物理长度发生变化,从而改变了同轴电缆的相位长度。如果和、差通道的相位差较大,超过raytheon mk2单脉冲二次雷达规定的±7°,使雷达出现和、差通道相位的一致性问题,对mssr的录取性能有较大的影响,必须进行人工相位修正。这种变化是缓慢的、渐变的,不用专门仪器仪表检查无法发现,通常是在对雷达进行巡检、大修时才对和、差同轴电缆的相位长度进行测量。
电子对抗作业
电子对抗作业
学院：
专业：
学号：
姓名：
振幅法测向技术综述、误差分析与仿真验证
对目标的定向，是雷达的主要任务之一，单脉冲定向是雷达定向的一个重要方法。之所以叫“单脉冲”，是因为这种方法只需要一个目标回波脉冲，就可以给出目标角位置的全部信息。单脉冲雷达系统中，目标的角位置信息是将回波信号加以成对比较得到的，在进行这种比较时，系统输出电压只取决于信号的到达角。单脉冲探测技术的作用就是首先选择一个具体的目标，然后在角度、距离，有时还在频率（或者速度）坐标上跟随目标的路线。其中角度跟踪也即测角就是测定目标的方位角和俯仰角。单脉冲测角的基本原理是运用指向目标（或发射机）的有方向性的天线波束，测量接收信号的到达角。为实现这样的目的，天线必须有这样的特性：它能测量指向误差，并将该指向误差作为适用于控制天线位置的信号。
单脉冲测角属于同时波瓣测角。在一个平面内，两个相同的波束部分重叠，其交叠方向即为等信号轴。将这两个波束同时接收到的回波信号进行和差处理，就可取得目标在这个平面上的角误差信号，然后将此误差电压放大变换加到驱动电动机控制天线向减小误差的方向运动。因为两个波束同时接收回波，故单脉冲测角获得目标角误差信息的时间可以很短，理论上只需分析一个回波脉冲就可以确定角误差。为了能够在两个正交的角坐标上得到单脉冲角度偏离估计值并进行角度跟踪，基本的单脉冲必须有三个通道，且通道之间都需要保持良好的幅度和相位响应的一致性。单脉冲技术由于其良好的测角、角跟踪性能和抗干扰能力，因此除了在跟踪雷达中应用之外，还广泛应用到各种武器平台的控制雷达当中。
振幅法测向
振幅法测角是用天线收到的回波信号幅度值来做角度测量的，该幅度值的变化规律取决于天线方向图以及天线扫描方式。振幅法测角可分为最大信号法和等信号法两大类。
1、最大信号法 当天线波束作圆周扫描或在一定扇形范围内作匀角速扫描时, 对收发共用天线的单基地脉冲雷达而言, 接收机输出的脉冲串幅度值被天线双程方向图函数所调制。找出脉冲串的最大值(中心值), 确定该时刻波束轴线指向即为目标所在方向, 如下错误！未找到引用源。的（a）所示。
雷达原理 电子版
雷达原理 电子版
雷达是一种使用电磁波检测目标物体的设备。它的基本原理是发射一束脉冲电磁波，然后接收到被目标物体反射回来的电磁波，通过分析这些反射波的特征来确定目标的位置、速度和其他属性。
雷达的工作原理可以分为几个步骤。首先，雷达发射器产生高频的电磁脉冲波，这些波一般是微波或者射频波。这些电磁波会被天线发射出去，并在空间中以光速传播。
当电磁波遇到目标物体时，一部分电磁波会被目标物体吸收，另一部分则会被目标物体反射回来。雷达接收器中的天线会接收到这些反射波，并将它们转化为电信号。
接下来，接收器会对这些电信号进行放大和滤波，以去除噪音和干扰。然后，这些信号会被传送到信号处理器进行分析。
在信号处理器中，算法会对接收到的信号进行处理和解析，以确定目标物体的位置、速度和其他特性。这些信息会被转化为可视化的形式，如雷达屏幕上显示的点或者图形。
总的来说，雷达通过发射和接收电磁波来探测和识别目标物体。它的工作原理依赖于电磁波在空间中传播和被目标物体反射的特性，通过对反射波的分析来获取有关目标的信息。这使得雷达在军事、航空、天气预报等领域有广泛的应用。

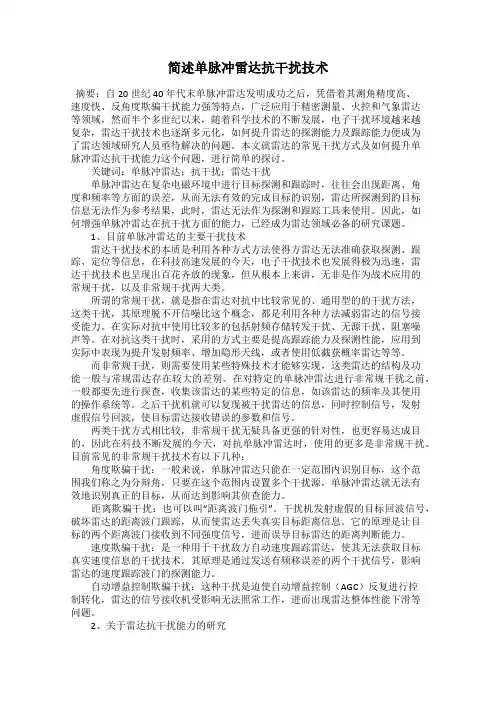

简述单脉冲雷达抗干扰技术
