工程力学扭转实验报告
扭转破坏实验报告
一、实验目的1. 掌握扭转试验机的操作方法。
2. 测定低碳钢的剪切屈服极限和剪切强度极限。
3. 比较低碳钢和铸铁在扭转过程中的变形及其破坏形式。
4. 分析试件断口形貌，了解两种材料的扭转性能差异。
二、实验设备与仪器1. 扭转试验机2. 游标卡尺3. 低碳钢圆轴试件4. 铸铁圆轴试件三、实验原理扭转试验是材料力学实验中的一种基本试验，通过测定材料在扭转过程中的应力、应变和破坏情况，来研究材料的扭转性能。
在扭转过程中，材料内部的应力分布呈环形分布，最大应力出现在试件的边缘，最小应力出现在试件中心。
四、实验步骤1. 将低碳钢和铸铁圆轴试件分别安装在扭转试验机上。
2. 使用游标卡尺测量试件的直径，记录数据。
3. 设置扭转试验机，选择合适的加载速度。
4. 开启试验机，开始进行扭转试验。
5. 观察试件的变形情况，记录屈服扭矩和破坏扭矩。
6. 取下试件，观察断口形貌，分析破坏原因。
五、实验结果与分析1. 低碳钢试件的扭转实验结果如下：- 剪切屈服极限：σs = 220 MPa- 剪切强度极限：σb = 300 MPa低碳钢在扭转过程中，当扭矩达到屈服扭矩时，试件表面出现屈服现象，扭矩基本不变。
随着扭矩的继续增大，试件进入强化阶段，变形增加，扭矩随之增加。
当扭矩达到破坏扭矩时，试件发生断裂。
2. 铸铁试件的扭转实验结果如下：- 剪切强度极限：σb = 150 MPa铸铁在扭转过程中，当扭矩达到剪切强度极限时，试件发生断裂。
由于铸铁为脆性材料，其扭转过程中的变形较小，几乎没有屈服现象。
3. 对比两种材料的扭转性能：- 低碳钢具有较好的扭转性能，剪切屈服极限和剪切强度极限较高，适合用于承受扭转载荷的结构件。
- 铸铁的扭转性能较差，剪切强度极限较低，不适合用于承受扭转载荷的结构件。
4. 分析试件断口形貌：- 低碳钢试件断口为纤维状断口，表明其断裂原因主要是由于拉伸断裂。
- 铸铁试件断口为解理断口，表明其断裂原因主要是由于剪切断裂。
扭转试验材料力学实验报告docx(二)2024
扭转试验材料力学实验报告docx（二）引言：扭转试验是材料力学实验中常用的一种试验方法，通过对材料在扭转载荷下的变形与破坏进行观察和分析，可以获得关于材料力学性能的重要数据。
本文档将对扭转试验的原理和实验过程进行详细介绍，并结合相应的示意图和数据进行分析和解读。
一、扭转试验原理1. 扭转载荷的作用机理2. 扭转角与转矩之间的关系3. 扭转试验的应用领域二、扭转试验的实验准备1. 试验设备和装置的选用2. 样品的制备和处理3. 扭转试验条件的设定4. 扭转试验的安全注意事项5. 实验前的校验和预处理三、扭转试验的实验步骤1. 材料样品的固定和装夹2. 扭转试验条件的设定和调整3. 开始扭转试验并记录相关数据4. 观察和记录样品的变形和破坏情况5. 扭转试验结束后的数据处理和分析四、扭转试验结果的数据分析1. 扭转角与转矩的关系曲线分析2. 弹性区和塑性区的划分及标定3. 材料的扭转刚度和扭转强度计算4. 扭转试验结果与其他力学性能指标的关联性分析5. 结果的可靠性评估和误差分析五、扭转试验的优化和改进1. 设备和装置的改进方向2. 试验方法和参数的优化建议3. 数据处理和分析方法的改进思路4. 实验结果和结论的潜在影响和应用方向5. 对未来扭转试验的展望和研究方向总结：通过对扭转试验的详细介绍和分析，本文档对扭转试验的原理、实验步骤、数据分析等方面进行了全面的阐述。
扭转试验对于研究材料的力学性能具有重要意义，但仍存在一些局限性和改进空间。
随着科学技术的不断进步，我们可以预见，在未来的研究中，扭转试验将得到更广泛和深入的应用，并为材料科学领域的发展做出更大的贡献。
扭转实验实验报告
e
3
Te Wt
(7.2)
式中： Wt d / 16 为试样在标距内的抗扭截面系数。 最大扭矩 Tm ，剪切强度极限为
2.实验设备和仪器
（1）扭转试验机。 （2）游标卡尺。
3.实验试样
按照国家标准 GB10128—2007《金属室温扭转试验方法》 ，金属扭转试样的形状随着产 品的品种、 规格以及试验目的的不同而分为圆形截面试样和管形截面试样两种。 其中最常用 的是圆形截面试样，试样形状见§2.3.3。
4.实验原理与方法
铸铁的扭转实验：
5.实验步骤
(1)测定低碳钢扭转时的强度性能指标 ① 测量试样的直径（方法与拉伸试验相同） 。
② 将试样安装到扭转试验机上，运行应用软件，预置实验条件、参数。 ③ 开始“试验”按钮，匀速缓慢加载，跟踪观察试样的屈服现象和适时曲线，待屈服 过程之后，提高试验机的加载速度，直至试样被扭断为止。 ④ 取下拉断后的试样，进行试验数据和曲线及实验报告处理。 （2）测定灰铸铁扭转时的强度性能指标 步骤与低碳钢扭转基本一致，但只需测量扭断值。 实 验 图 片 ： 低 碳 钢 的 扭 转 ：
m
3 M em 4 Wp
（7.6）
（2）测定灰铸铁扭转时的强度性能指标 对于灰铸铁试样，只需测出其承受的最大外力偶矩 M em ，抗扭强度为
m
M em Wp
（7.7）
低碳钢试样的断口与轴线垂直， 表明破坏是由切应力引起的； 而灰铸铁试样的断口则沿 螺旋线方向与轴线约成 45 角，表明破坏是由拉应力引起的。
金属轴向拉压和扭转实验报告工程力学
金属材料轴向拉伸、压缩实验预习要求：1、复习教材中有关材料在拉伸、压缩时力学性能的内容；2、预习本实验内容及微控电子万能试验机的原理和使用方法；一、实验目的1、观察低碳钢在拉伸时的各种现象，并测定低碳钢在拉伸时的屈服极限σ，s 强度极限σ，延伸率δ和断面收缩率ψ；b2、观察铸铁在轴向拉伸时的各种现象；3、观察低碳钢和铸铁在轴向压缩过程中的各种现象；4、掌握微控电子万能试验机的操作方法。
二、实验设备与仪器1、微控电子万能试验机；2、游标卡尺。
三、试件试验表明，试件的尺寸和形状对试验结果有影响。
为了便于比较各种材料的机械性能，国家标准中对试件的尺寸和形状有统一规定。
根据国家标准（GB6397—86），将金属拉伸比例试件的尺寸列表如下：本实验的拉伸试件采用国家标准中规定的长比例试件（图一），试验段直径d 0=10mm ，标距l 0=100mm.。
本实验的压缩试件采用国家标准（GB7314-87h /d 0=2, d 0=10mm, h =20mm (图二)。
四、实验原理和方法（一）低碳钢的拉伸试验实验时，首先将试件安装在试验机的上、下夹头内，并在实验段的标记处安装引伸仪，以测量试验段的变形。
然后开动试验机，缓慢加载，同时，与试验机相联的微机会自动绘制出载荷—变形曲线（F —∆l 曲线，见图三）或应力—应变曲线（σ—ε曲线，见图四）。
随着载荷的逐渐增大，材料呈现出不同的力学性能：1、线性阶段在拉伸的初始阶段，σ—ε曲线为一直线，说明应力σ与应变ε成正比，即满足胡克定律。
线性段的最高点称为材料的比例极限（σp ），线性段的直线斜率即图二图一σ σσσ图四∆lF图三为材料的弹性模量E。
若在此阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全消失。
卸载后变形能完全消失的应力最大点称为材料的弹性极限（σe）。
一般对于钢等许多材料，其弹性极限与比例极限非常接近。
2、屈服阶段超过比例极限之后，应力与应变不再成正比，当载荷增加到一定值时，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象称为屈服。

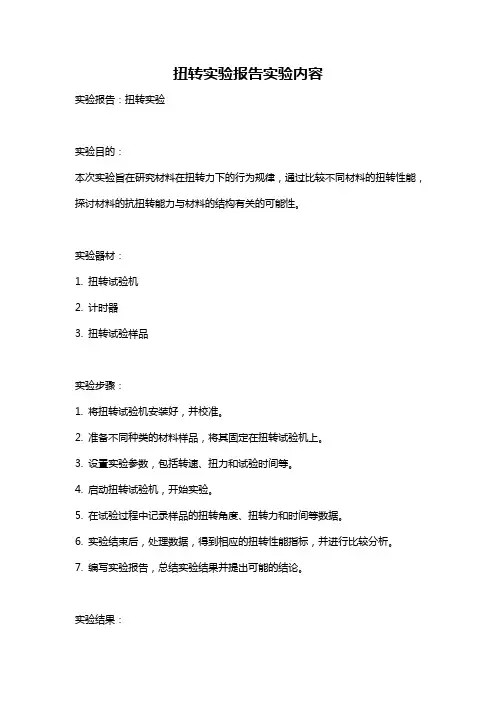

扭转实验报告实验内容
扭转实验报告实验内容实验报告：扭转实验实验目的：本次实验旨在研究材料在扭转力下的行为规律，通过比较不同材料的扭转性能，探讨材料的抗扭转能力与材料的结构有关的可能性。
实验器材：1. 扭转试验机2. 计时器3. 扭转试验样品实验步骤：1. 将扭转试验机安装好，并校准。
2. 准备不同种类的材料样品，将其固定在扭转试验机上。
3. 设置实验参数，包括转速、扭力和试验时间等。
4. 启动扭转试验机，开始实验。
5. 在试验过程中记录样品的扭转角度、扭转力和时间等数据。
6. 实验结束后，处理数据，得到相应的扭转性能指标，并进行比较分析。
7. 编写实验报告，总结实验结果并提出可能的结论。
实验结果：通过本次实验，得到了不同材料的扭转性能指标，并进行了比较分析。
以下为实验结果总结：1. 不同材料的扭转角度与扭转力呈现出不同的变化趋势。
部分材料扭转角度随扭转力的增加呈线性增加，而其他材料则呈非线性增加。
这说明材料的结构和性质对于扭转行为有着显著的影响。
2. 不同材料的扭转强度也存在差异。
某些材料在扭转力较小的情况下就会出现断裂现象，而其他材料则能承受较大的扭转力而不发生断裂。
这表明材料的抗扭转能力与其结构和强度有关。
3. 扭转时间对于不同材料的影响也不同。
部分材料在扭转一段时间后，其扭转角度和扭转力呈现出明显的平稳态，而其他材料则在整个扭转过程中都出现了持续变化。
这可能与材料的可塑性和粘弹性有关。
结论：通过本次实验，我们得出了以下结论：1. 材料的结构和性质会影响其扭转行为。
不同材料的扭转角度和扭转力呈现出不同的变化趋势，说明材料的结构和性质对扭转行为有着显著的影响。
2. 不同材料的抗扭转能力存在差异。
部分材料能承受较大的扭转力而不发生断裂，而其他材料则在较小的扭转力下就会出现断裂。
这表明材料的强度和抗扭转能力有关。
3. 材料的可塑性和粘弹性会影响其扭转行为。
部分材料在扭转一段时间后呈现出明显的平稳态，而其他材料则在整个扭转过程中都出现了持续变化。
扭转破坏实验实验报告
扭转破坏实验实验报告篇一：扭转实验报告一、实验目的和要求1、测定低碳钢的剪切屈服点?s、剪切强度?b，观察扭矩-转角曲线（t??曲线）。
2、观察低碳钢试样扭转破坏断口形貌。
3、测定低碳钢的剪切弹性模量g。
4、验证圆截面杆扭转变形的胡克定律（??tl/gip）。
5、依据低碳钢的弹性模量,大概计算出低碳钢材料的泊松比。
二、试验设备和仪器1、微机控制扭转试验机。
2、游标卡尺。
3、装夹工具。
三、实验原理和方法遵照国家标准（gb/t10128-1998）采用圆截面试样的扭转试验，可以测定各种工程材料在纯剪切情况下的力学性能。
如材料的剪切屈服强度点?s和抗剪强度?b等。
圆截面试样必须按上述国家标准制成（如图1-1所示）。
试验两端的夹持段铣削为平面，这样可以有效地防止试验时试样在试验机卡头中打滑。
图1-1试验机软件的绘图系统可绘制扭矩-扭转角曲线，简称扭转曲线（图1-2中的曲线）。
图3-2 从图1-2可以看到，低碳钢试样的扭转试验曲线由弹性阶段（oa段）、屈服阶段（ab段）和强化阶段（cd段）构成，但屈服阶段和强化阶段均不像拉伸试验曲线中那么明显。
由于强化阶段的过程很长，图中只绘出其开始阶段和最后阶段，破坏时试验段的扭转角可达10?以上。
从扭转试验机上可以读取试样的屈服扭矩破坏扭矩由算材料的剪切屈服强度抗剪强度式中：试样截面的抗扭截面系数。
ts和tb。
和?s?3ts/4wt计?s和?b，wt??d0/16为3?s?3ts/4wt计算材料的剪切屈服强度?s和抗剪强度?b，式中：wt??d0/163为试样截面的抗扭截面系数。
当圆截面试样横截面的最外层切应力达到剪切屈服点?s时，占横截面绝大部分的内层切应力仍低于弹性极限，因而此时试样仍表现为弹性行为，没有明显的屈服现象。
当扭矩继续增加使横截面大部分区域的切应力均达到剪切屈服点?s时，试样会表现出明显的屈服现象，此时的扭矩比真实的屈服扭矩ts要大一些，对于破坏扭矩也会有同样的情况。
扭转实验报告
荆楚理工学院力学性能实验室
试 验 报 告
实验名称 扭转实验
指导教师
专业名称 班 级
学 号 姓 名
实验日期200 年 月 日
成绩评定
批阅日期
扭 转 实 验 报 告
【实验目的】
【实验设备】
【实验数据】
1、实验数据记录及计算结果
试 件 低碳钢 铸 铁
直 径 d0（mm）
标 距 IO（（mm）
抗扭截面系数 WV ≈0.2d3 0（mm）
屈服扭矩 Ms
Kgf•m /
N•m /
屈服应力 aPSssPWM43
/
破坏时扭矩 Mb
Kgf•m
N•m
强度极限
（Pa）
低碳钢 PbsbWM43
铸铁 PbsbWM
总 扭 转 角 Φ
单位长度扭转角 mmI/
2、绘出两种材料的扭转图及试件断裂后的形状
低 碳 钢 铸 铁
扭
转
图
M
n Ф O Mn
Ф
O
试
件
断
裂
后
的
形
状
3、 问题讨论
（1）低碳钢与铸铁扭转的破坏情况有什么不同？根据不同的破坏现象分析其破坏原因
是什么？
（2）根据拉伸、压缩和扭转三种试验的结果，综合分析低碳钢的力学性能和破坏原因。
扭转破坏实验实验报告
扭转破坏实验实验报告扭转破坏实验实验报告摘要：本次实验旨在探究扭转破坏的原因与机制，并寻找有效的方法来扭转破坏过程。
通过对不同材料的扭转破坏实验，我们发现了破坏的共同特征，并提出了一种可能的解决方案。
引言：扭转破坏是材料力学中一个重要的研究领域，它对于工程设计和材料性能的评估具有重要意义。
然而，目前对于扭转破坏的研究还相对较少，尤其是对于扭转破坏的机制和解决方案的探索。
因此，本次实验旨在填补这一研究空白，为相关领域的研究提供参考。
实验方法：我们选择了不同种类的材料进行扭转破坏实验，包括金属、塑料和复合材料。
实验中，我们使用了一台专业的扭转破坏测试机，并根据标准的测试方法进行了实验。
实验过程中，我们记录了材料的扭转破坏强度、破坏形态以及断口形貌等重要参数。
实验结果与讨论：通过对实验结果的分析，我们发现了扭转破坏的共同特征。
首先，不同材料在扭转破坏时都表现出明显的变形行为，包括扭转角度的增加和形状的改变。
其次，扭转破坏时材料表面会出现明显的裂纹和断裂现象，这对于研究破坏机制具有重要意义。
最后，通过对断口形貌的观察，我们发现不同材料的断口形貌存在差异，这可能与材料的内部结构和组织有关。
基于实验结果，我们进一步讨论了扭转破坏的机制。
我们认为，扭转破坏是由于材料在受到扭转力矩作用下发生了变形和破坏。
在扭转过程中，材料内部的原子和分子之间发生了相对位移和变形，导致了材料的破坏。
此外，材料的结构和组织也对扭转破坏起到了重要的影响。
不同材料的结构和组织差异可能导致其在扭转破坏时表现出不同的行为。
为了寻找有效的方法来扭转破坏过程，我们提出了一种可能的解决方案。
我们认为，通过改变材料的结构和组织，可以提高材料的抗扭转破坏能力。
例如，可以通过合理的合金设计、热处理和表面处理等手段来改善材料的性能。
此外，也可以通过增加材料的厚度和强度来提高其抗扭转破坏能力。
结论：通过本次实验，我们对扭转破坏的原因与机制有了更深入的了解，并提出了一种可能的解决方案。
金属材料的扭转实验报告
金属材料的扭转实验报告金属材料的扭转实验报告引言金属材料是工程领域中广泛应用的一类材料，其力学性能对于工程设计和材料选择具有重要的意义。
本实验旨在通过扭转实验来研究金属材料的力学行为和材料性能，为工程实践提供参考。
一、实验目的本实验的主要目的是通过扭转实验，研究金属材料在扭转加载下的力学行为和材料性能，包括材料的刚度、强度、塑性变形等方面的特性。
二、实验原理扭转实验是通过施加扭矩来加载金属材料，使其发生扭转变形。
扭转实验中，材料受到的扭矩与扭角之间的关系可以用扭转弹性模量和剪切应力来描述。
扭转弹性模量是材料在弹性阶段扭转变形时的比例系数，剪切应力则是材料受到的扭矩与截面积之比。
三、实验步骤1. 准备工作：选择一块金属样品，将其加工成圆柱形，并测量其长度和直径，计算出截面积。
2. 搭建实验装置：将金属样品固定在扭转试验机上，确保其能够自由扭转。
3. 施加加载：通过扭矩传感器施加扭矩，同时记录下扭矩和扭角的变化。
4. 数据处理：根据实验数据计算出扭转弹性模量和剪切应力，并绘制相应的应力-应变曲线。
四、实验结果与讨论通过实验得到的数据可以得出金属材料的扭转弹性模量和剪切应力。
扭转弹性模量是材料在弹性阶段扭转变形时的比例系数，可以反映材料的刚度。
剪切应力则是材料受到的扭矩与截面积之比，可以反映材料的强度。
根据实验结果，我们可以观察到金属材料在扭转加载下的力学行为。
在加载初期，材料的扭转弹性模量较高，表现出较大的刚度，扭转变形较小。
随着加载的增加，材料逐渐进入塑性变形阶段，扭转弹性模量下降，塑性变形增加。
当达到一定扭矩时，材料会发生破坏，出现断裂现象。
五、结论通过本实验，我们研究了金属材料在扭转加载下的力学行为和材料性能。
实验结果表明，金属材料在扭转加载下具有一定的刚度和强度，同时也具有一定的塑性变形能力。
这些性能对于工程设计和材料选择具有重要的意义。
六、实验总结本实验通过扭转实验研究了金属材料的力学行为和材料性能，为工程实践提供了参考。
工程力学低碳钢铸铁扭转试验
工程力学实验低碳钢、铸铁扭转试验一、实验目的1．测定铸铁的扭转强度极限τm2．测定低碳钢材料的扭转屈服极限τeL 及扭转条件强度极限τm 。
3．观察比较两种材料的扭转变形过程中的各种现象及其破坏形式，并对试件断口进行分析。
二、实验原理扭转破坏试验是材料力学实验最基本最典型的实验之一。
将试件两端夹持在扭转试验机夹头中。
试验时，一个夹头固定不动，另一夹头绕轴转动，从而使试件产生扭转变形，同时，试件承受了扭矩M n 。
从试验机可读得相应的扭矩M n 和扭转角φ，试验机可自动绘出M n -φ曲线图。
对于低碳钢材料M n -φ曲线有两种类型，如图3-1所示。
M n M nM m M mM eL0φ0φ3-2a 展，形成环形塑性区见图3-2b 。
但中心部分仍是弹性的。
试件继续变形，屈服从试件表层向心部扩展直到整个截面几乎都是塑性区如图3-2C 所示。
在M-φ曲线上出现屈服平台见图3-1。
试验机指针基本不动此时对应的扭矩即为屈服扭矩M eL 。
随后，材料进入强化阶段，变形增加，扭矩随之增加，直到试件破坏为止。
因扭转无颈缩现象。
所以，扭转曲线一直上升而无下降情况，试件破坏时的扭矩即为最大扭矩M m 。
扭转屈服极限τm 按下式计算，即3,4eL eL p M W τ=34m m p M W τ=（3-1） 式中316d W p π=为试件抗扭截面模量。
铸铁受扭时，在很小的变形下发生破坏。
图3-3为铸铁材料的扭转图。
从扭转开始直到破坏为止，扭矩M n 与扭转角近似成正比关系，且变形很小。
试件破坏时的扭矩即为最大扭矩M m ，可据下式计算出扭转强度极限τm ，即pb b W W =τ（3-2） 试件受扭，材料处于纯剪应力状态如图3-4所示。
在与杆轴成±45°角的螺旋面上，分别受到主应为σ1=τ，σ3=-τ的作用。
M nM m0 φ图3-3铸铁扭转图图3-4纯剪应力状态根据试件扭转破坏断口形式如图3-5所示。
