开关电源的控制理论是个十分抽象的、有时令人望而生畏的东西。系
统不稳定却是个常常会遇到的问题，如何调整？为何调好的系统大批量生产
时又出问题？讲理论的材料很多，需要理解的数学理论也比较多。
一个男人和女人的比喻，供大家参考，如下：
先说极点，简单的例子是一个RC滤波。对直流C是开路，对无限高
频Ｃ是短路，所以波特图的幅值在极点前是平的，极点后开始以-20dB/dec下
降。俺对极点的感觉就是一个男人。男人通常开始热情高涨，但多半经不起
时间的考验。无论是对爱情，还是日渐稀松的头发，男人大抵都是如此。
这样零点当然就是女人。简单的例子是一个电容的ESR零点。在直
流时，电容的阻值是无穷大，随着频率的增高，阻值不断下降，到极点以后，
剩下ESR电阻的阻值就再也不减小了。男人是火，则女人是水，女人虽不见
得轰轰烈烈，却多半比男人更有耐力。女人对爱情多半也是刻骨铭心的，看
看安娜-卡列尼娜和他的情人就不难了解男人和女人的区别。
零点：当系统输入幅度不为零且输入频率使系统输出为零时，此输入频率
搞懂极点和零点
搞懂极点和零点

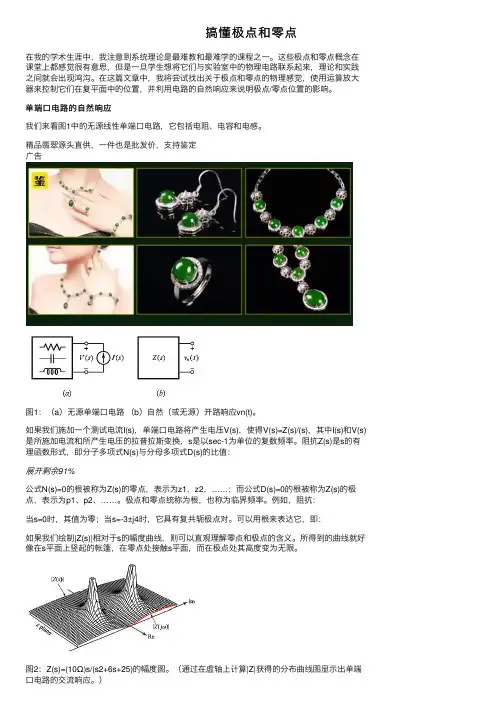

在我的学术⽣涯中，我注意到系统理论是最难教和最难学的课程之⼀。这些极点和零点概念在
课堂上都感觉很有意思，但是⼀旦学⽣想将它们与实验室中的物理电路联系起来，理论和实践
之间就会出现鸿沟。在这篇⽂章中，我将尝试找出关于极点和零点的物理感觉，使⽤运算放⼤
器来控制它们在复平⾯中的位置，并利⽤电路的⾃然响应来说明极点/零点位置的影响。
单端⼝电路的⾃然响应
我们来看图1中的⽆源线性单端⼝电路，它包括电阻、电容和电感。
精品翡翠源头直供，⼀件也是批发价，⽀持鉴定⼴告
图1：（a）⽆源单端⼝电路 （b）⾃然（或⽆源）开路响应vn(t)。
如果我们施加⼀个测试电流I(s)，单端⼝电路将产⽣电压V(s)，使得V(s)=Z(s)/(s)，其中I(s)和V(s)
是所施加电流和所产⽣电压的拉普拉斯变换，s是以sec-1为单位的复数频率。阻抗Z(s)是s的有
理函数形式，即分⼦多项式N(s)与分母多项式D(s)的⽐值：
展开剩余91%
公式N(s)=0的根被称为Z(s)的零点，表⽰为z1，z2，……；⽽公式D(s)=0的根被称为Z(s)的极
点，表⽰为p1、p2、……。极点和零点统称为根，也称为临界频率。例如，阻抗：
当s=0时，其值为零；当s=-3±j4时，它具有复共轭极点对。可以⽤根来表达它，即：
如果我们绘制|Z(s)|相对于s的幅度曲线，则可以直观理解零点和极点的含义。所得到的曲线就好
像在s平⾯上竖起的帐篷，在零点处接触s平⾯，⽽在极点处其⾼度变为⽆限。
图2：Z(s)=(10Ω)s/(s2+6s+25)的幅度图。（通过在虚轴上计算|Z|获得的分布曲线图显⽰出单端
⼝电路的交流响应。）为了找到极点的物理感觉，我们在s接近极点pk时施加电流I(s)，就可以⽤相当⼩的I(s)获得给定
的电压V(s)。s越接近极点pk，获得给定电压V(s)所需的电流I(s)越⼩。在s→pk的极限状态下，
即使电流为零，即开路，单端⼝电路也会获得⼀个⾮零的供电电压（见图1b）！这个电压称为
电路的零点和极点
电路的零点和极点
哎呀，说起电路的零点和极点，我得先承认，这玩意儿听起来可真不像是能让人兴奋的话题。但是，你可别小瞧了它们，这俩家伙在电路设计里头，那可真是大有来头。
记得有一次，我在实验室里头，正忙着调试一个电路板。那电路板可真不是盖的，密密麻麻的线路，看得我眼睛都花了。我得找到那个零点，就是电路里头那个让输出变得一丁点儿都没有的点。你想想，这电路板要是没有零点，那不就跟个没关的水龙头一样，电能哗哗地流，浪费得可就大了。
我拿着万用表，这里戳戳，那里点点，就像是在玩一个高级版的“点点点”游戏。但是，这游戏可不好玩，因为一旦找错了点，那电路板可能就直接报废了。我得小心翼翼，就像是在拆一个定时炸弹一样。
终于，我找到了那个零点，就在一个不起眼的小角落。我轻轻一碰，电路板上的指示灯就全灭了。那一刻，我感觉自己就像是个魔术师，轻轻一挥魔杖，灯光全灭。但是，我知道，这只是开始。
接下来，我得找到那个极点，就是电路里头那个让输出变得最大的点。这就像是在找一个宝藏，你得知道它藏在哪儿，才能把它挖出来。我又开始了我的“点点点”游戏，这次是为了找到那个让电路板发挥最大效能的点。
我一边调试，一边想象着电路板上的电子们，它们在我的指挥下，欢快地跳舞。有时候，我会不小心碰到一个极点，电路板上的指示灯就会突然亮起来，就像是电子们在欢呼一样。
经过一番折腾，我终于找到了那个极点。我轻轻一调，电路板上的指示灯就全亮了，而且比之前任何时候都要亮。那一刻，我感觉自己就像是个英雄，成功地解救了电路板上的电子们，让它们能够尽情地发挥自己的能力。
所以你看，零点和极点，虽然听起来枯燥，但它们就像是电路设计里的两个小精灵，一个让电路安静下来，一个让电路活跃起来。它们就像是电路的心脏和灵魂，让电路能够按照我们的想法去工作。
总之，虽然零点和极点听起来可能没那么性感，但它们在电路的世界里，可是至关重要的角色。下次你看到电路板的时候，不妨想想，那些零点和极点，正在里面默默地工作着，让电路板能够按照我们的想法去运行。这就是电路的零点和极点，虽然不起眼，但它们可是电路设计中不可或缺的一部分。
滤波器设计中的极点与零点的选择与布局
滤波器设计中的极点与零点的选择与布局

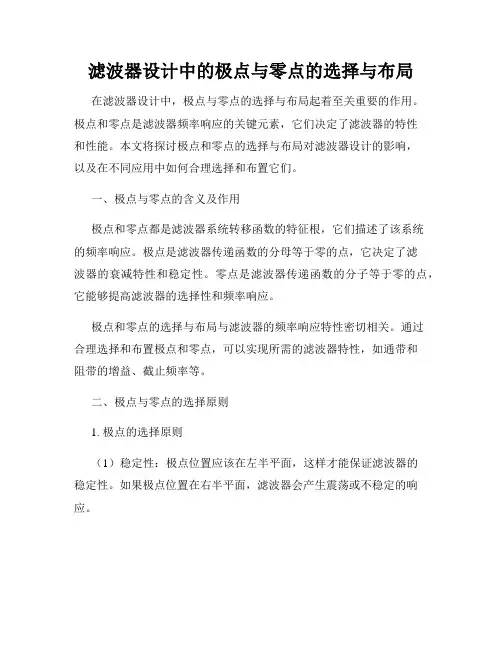

在滤波器设计中，极点与零点的选择与布局起着至关重要的作用。极点和零点是滤波器频率响应的关键元素，它们决定了滤波器的特性和性能。本文将探讨极点和零点的选择与布局对滤波器设计的影响，以及在不同应用中如何合理选择和布置它们。
一、极点与零点的含义及作用
极点和零点都是滤波器系统转移函数的特征根，它们描述了该系统的频率响应。极点是滤波器传递函数的分母等于零的点，它决定了滤波器的衰减特性和稳定性。零点是滤波器传递函数的分子等于零的点，它能够提高滤波器的选择性和频率响应。
极点和零点的选择与布局与滤波器的频率响应特性密切相关。通过合理选择和布置极点和零点，可以实现所需的滤波器特性，如通带和阻带的增益、截止频率等。
二、极点与零点的选择原则
1. 极点的选择原则
（1）稳定性：极点位置应该在左半平面，这样才能保证滤波器的稳定性。如果极点位置在右半平面，滤波器会产生震荡或不稳定的响应。 （2）滤波器特性：极点的数量和位置决定了滤波器的特性。例如，二阶低通滤波器通常具有两个实根或共轭复根，决定了滤波器的截止频率和衰减。
2. 零点的选择原则
（1）选择性：零点的位置和数量决定了滤波器的选择性能。合理选择和布置零点可以提高滤波器对特定频率的抑制能力。
（2）增益：零点对滤波器的增益也有影响。在某些应用中，零点的位置可以用来提高或降低滤波器的增益。
三、极点与零点的布局方法
1. 极点的布局方法
（1）Bessel滤波器：Bessel滤波器通过在$s$平面上均匀分布极点来实现平坦的群延迟特性。这种布局方法适用于需要保持信号波形的应用，例如音频信号处理。
（2）Butterworth滤波器：Butterworth滤波器的极点在单位圆上均匀分布，能够实现最大斜率的通带过渡带抑制特性。这种布局方法适用于需要在通带和阻带之间平衡性能的应用。
（3）Chebyshev滤波器：Chebyshev滤波器的极点主要分布在椭圆轨迹上，能够实现更陡的过渡带和更高的选择性。这种布局方法适用于需要更高抑制要求的应用。
滤波器设计中的滤波器阻带和通带的零点和极点位置分析
滤波器设计中的滤波器阻带和通带的零点和极点位置分析
在滤波器设计中，滤波器的阻带和通带是两个重要的概念。阻带是指滤波器在频率范围内对信号进行衰减的区域，而通带则是指滤波器在频率范围内对信号进行通过的区域。为了理解滤波器的性能和工作原理，了解阻带和通带中的零点和极点位置是至关重要的。
一、零点和极点的概念
在滤波器设计中，零点和极点是描述滤波器特性的重要参数。零点（Zero）是指滤波器频率响应函数中使得函数值为零的点，极点（Pole）则是指滤波器频率响应函数中使得函数值趋于无穷大的点。零点和极点位置的分布直接决定了滤波器的特性。
二、阻带和通带的零点和极点位置分析
1. 零点和极点位置对通带的影响
通带的设计是为了使得滤波器在该频率范围内对信号进行传输而非衰减。对于理想的滤波器而言，通带内的频率响应函数值始终为1，因此在通带内不存在零点和极点。
2. 零点和极点位置对阻带的影响
阻带的设计是为了使滤波器在该频率范围内对信号进行衰减。在阻带内，滤波器的频率响应函数逐渐趋近于零。
a. 零点位置对阻带的影响 在阻带中，零点的位置对滤波器的衰减特性有着直接的影响。当零点位置位于阻带范围内时，可以有效地抵消频率响应函数的分母项，使得滤波器的衰减更加明显。因此，合理选择零点位置可以改善滤波器的衰减性能。
b. 极点位置对阻带的影响
极点位置也对滤波器的衰减特性有一定的影响。当极点位置位于阻带范围内时，会导致频率响应函数的分母项出现零点，从而使得滤波器的衰减性能减弱。因此，在设计阻带时应尽量避免极点位置位于阻带范围内。
三、总结
滤波器的阻带和通带零点和极点位置的分析对于滤波器设计具有重要的指导意义。合理选择零点和极点的位置可以改善滤波器的性能，使其更好地满足实际需求。因此，在滤波器设计过程中，需要仔细分析滤波器的阻带和通带，以确定零点和极点的位置，并据此进行优化设计。通过对滤波器的阻带和通带的零点和极点位置的分析，可以更好地理解滤波器的工作原理，为滤波器设计提供有效的参考依据。
低通滤波器极点和零点

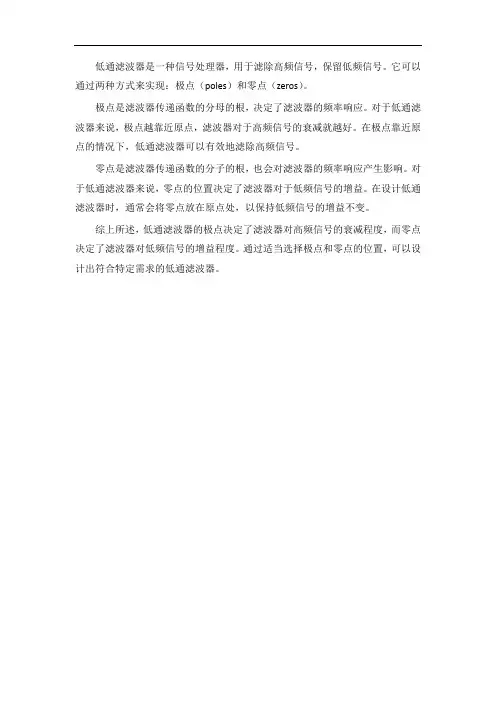

低通滤波器是一种信号处理器，用于滤除高频信号，保留低频信号。它可以通过两种方式来实现：极点（poles）和零点（zeros）。
极点是滤波器传递函数的分母的根，决定了滤波器的频率响应。对于低通滤波器来说，极点越靠近原点，滤波器对于高频信号的衰减就越好。在极点靠近原点的情况下，低通滤波器可以有效地滤除高频信号。
零点是滤波器传递函数的分子的根，也会对滤波器的频率响应产生影响。对于低通滤波器来说，零点的位置决定了滤波器对于低频信号的增益。在设计低通滤波器时，通常会将零点放在原点处，以保持低频信号的增益不变。
综上所述，低通滤波器的极点决定了滤波器对高频信号的衰减程度，而零点决定了滤波器对低频信号的增益程度。通过适当选择极点和零点的位置，可以设计出符合特定需求的低通滤波器。
极点和零点的符号
极点和零点的符号

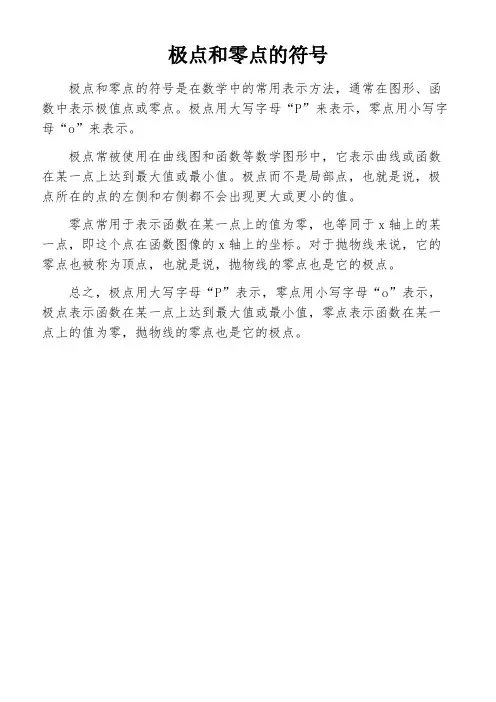

极点和零点的符号是在数学中的常用表示方法，通常在图形、函数中表示极值点或零点。极点用大写字母“P”来表示，零点用小写字母“o”来表示。
极点常被使用在曲线图和函数等数学图形中，它表示曲线或函数在某一点上达到最大值或最小值。极点而不是局部点，也就是说，极点所在的点的左侧和右侧都不会出现更大或更小的值。
零点常用于表示函数在某一点上的值为零，也等同于x轴上的某一点，即这个点在函数图像的x轴上的坐标。对于抛物线来说，它的零点也被称为顶点，也就是说，抛物线的零点也是它的极点。
总之，极点用大写字母“P”表示，零点用小写字母“o”表示，极点表示函数在某一点上达到最大值或最小值，零点表示函数在某一点上的值为零，抛物线的零点也是它的极点。
传递函数的极点和零点
- 1 - 传递函数的极点和零点
传递函数是控制系统中重要的概念之一，它可以描述输入信号和输出信号之间的关系。在传递函数中，极点和零点是非常重要的概念，它们可以影响系统的稳定性和响应特性。本文将介绍传递函数的极点和零点的概念、性质以及它们在控制系统中的应用。
一、传递函数的定义
传递函数是控制系统中描述输入信号和输出信号之间关系的数学模型。在连续时间系统中，传递函数可以用拉普拉斯变换表示，即：
$$ G(s)=frac{Y(s)}{X(s)} $$
其中，$G(s)$是系统的传递函数，$Y(s)$是系统的输出信号，$X(s)$是系统的输入信号，$s$是复变量。
在离散时间系统中，传递函数可以用$Z$变换表示，即：
$$ G(z)=frac{Y(z)}{X(z)} $$
其中，$G(z)$是系统的传递函数，$Y(z)$是系统的输出信号，$X(z)$是系统的输入信号，$z$是复变量。
二、传递函数的极点和零点
在传递函数中，极点和零点是非常重要的概念，它们可以影响系统的稳定性和响应特性。
1. 极点
在传递函数中，极点是使传递函数分母为零的复数根。如果传递函数$G(s)$的分母为$D(s)$，则极点是使$D(s)=0$的$s$值。
极点可以分为有限极点和无限极点。有限极点是有限的复数根， - 2 - 它们决定了系统的稳定性和响应特性。无限极点是在无穷远处的极点，它们对系统的稳定性没有影响，但会影响系统的高频响应特性。
2. 零点
在传递函数中，零点是使传递函数分子为零的复数根。如果传递函数$G(s)$的分子为$N(s)$，则零点是使$N(s)=0$的$s$值。
零点可以分为有限零点和无限零点。有限零点是有限的复数根，它们决定了系统的响应特性。无限零点是在无穷远处的零点，它们对系统的响应特性没有影响，但会影响系统的低频响应特性。
开关电源频域的极点和零点
在复平面（s＝σ＋jω）上，使传递函数G（s）→ ∞的点，称为G（s）的极点；使G（s）＝0的点，称为G（s）的零点。零点或极点为复数时，为复零点或复极点。实零点或实极点为实数，位于实轴（α轴）上。位于s右半平面（RHP－Right Half Plane）的正零点或正极点，称为RHP零点或RHP极点；位于s左半平面（LHP-Left Half Plane）的负零点或负极点，称为LHP零点或LHP极点。只要含有一个RI－IP极点，系统就是不稳定的；系统的全部极点都是LHP极点时，系统才是稳定的。极点和零点为虚数时，位于虚轴（J轴）上；有虚极点的系统属于不稳定系统。
一阶系统的几种零、极点特性的比较见表
表 一阶系统的几种零、极点特性的比较
以图1所示的二阶滤波电路为例来分析二阶系统的零、极点特性。其传递函数也可以写成
图1 二阶低通滤波器电路
它有两个LHP极点：-1/T1，和-1/T2。
图2所示为举例给出的某个Buck-Boost转换器控制一输出传递函数的零、极点分布。它有两个LHP极点（pole）P1、P2，P1,2＝（-1，1±j2，2）×103，还有一个RHP零点（zero）Z，z＝+6.1×103，Bode图上，相位总滞后为270°。
开关转换器的传递函数中，有时出现所谓ESR零点，它是指由于滤波电容有等效串联电阻（ESR），使传递函数包含一个ESR零点。例如式（13－9）所示二阶低通输出滤波器，设电
图2 Buck Boost转换器的零、极点分布
容C的ESR为Rc，则其传递函数为
G（s）有一个LHP零点：z=-1/RcC,称为滤波电容的ESR零点。
