城市排水工程系统规划(雨水)
雨水给排水工程设计方案
雨水给排水工程设计方案一、工程概况本项目为某城市新区的一座综合楼，主楼裙房共4层，倒班楼为5到30层，办公楼为5到26层，地上部分高99.45米，地下部分高12.65米，地下共三层，内有车库和职工食堂。
建筑占地面积6000平方米，总建筑面积97566平方米，为一类高层建筑。
本次设计主要包括雨水给排水系统、室内外给水排水系统、热水供应系统和消火栓给水系统。
二、设计依据和标准1. 《建筑给水排水设计规范》（GB 50015-2003）2. 《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）3. 《建筑给水排水及采暖工程设计规范》（GB 50015-2003）4. 《城市给水排水设计规范》（GB 50013-2006）5. 相关法律法规和技术规范三、设计原则1. 保证排水系统畅通，避免积水、内涝等问题。
2. 充分考虑雨水资源的利用，提高水资源利用效率。
3. 确保给水系统稳定可靠，满足建筑使用需求。
4. 消火栓给水系统应满足消防要求，确保消防安全。
5. 设计应符合节能、环保、经济、安全的原则。
四、雨水给排水系统设计1. 雨水收集利用（1）屋面雨水收集：设置专用雨水收集管道，将屋面雨水引入调蓄池。
（2）地面雨水收集：设置排水沟和雨水井，将地面雨水汇集至排水管道。
（3）雨水调蓄池：设置在地下室，用于调节雨水和回收利用。
2. 雨水排放（1）屋面雨水排放：采用虹吸式雨水排水系统，利用建筑高度差和势能，快速排放屋面雨水。
（2）地面雨水排放：设置排水管道和检查井，将地面雨水排入市政排水管网。
3. 雨水利用（1）绿化用水：将收集的雨水用于绿化灌溉。
（2）冲厕用水：将收集的雨水用于冲厕。
（3）其他用途：如洗车、清洗等。
五、室内外给水排水系统设计1. 给水系统（1）生活给水：采用市政给水管网供水，室内给水分为低区和中高区，低区由市政管网供水，中高区由地下室水泵无负压变频供水设备供水。
（2）消防给水：设置专用消防给水系统，满足消防要求。
排水工程设计方案
排水工程设计方案一、概述随着城市化进程的加快，城市排水问题日益凸显。
为解决城市内涝和洪涝问题，提高城市排水系统的安全性和效率，我们对某城市的排水工程进行了设计方案的制定。
本排水工程设计方案侧重于城市污水和雨水的排放和处理，以达到减少内涝和洪涝风险，改善城市生活环境的目标。
同时，考虑到城市化发展规划和未来城市基础设施建设的可能性，我们对排水系统进行了全面规划和设计。
二、城市排水系统概况1.城市排水分为雨水排水和污水排水两大类。
雨水排水需要收集、输送和处理雨水，减少对城市道路和地面的冲刷和积水，降低城市内涝的风险；污水排水则需要将城市产生的污水进行收集、输送和处理，减少对环境和人类健康的影响。
2.城市排水系统包括雨水管网、污水管网、污水处理设施、泵站、沟渠等设施和设备。
这些设施和设备需要协同工作，形成良好的排水系统，以保证城市排水的畅通和安全。
三、排水系统设计方案1.雨水排水设计方案针对城市雨水排水问题，我们提出了以下设计方案：（1）雨水管网：城市雨水管网需要进行修缮和扩建，确保雨水能够顺利排放。
对于积水较为严重的路段，可以考虑增设雨水沟和雨水收集井，以提高雨水的收集和排放效率。
（2）雨水处理设施：在城市周边设置雨水处理设施，用于收集和处理城市附近的雨水。
这些处理设施可以采用过滤、沉淀和生物处理等方法，将雨水中的污染物去除后再排放，以保护周边水域的水质。
（3）雨水泵站：针对城市低洼区域和排水难点，设置雨水泵站，用于将积水抽送到排水沟渠中，确保路面和地面不会积水。
2.污水排水设计方案针对城市污水排水问题，我们提出了以下设计方案：（1）污水管网：城市污水管网需要进行修缮和扩建，确保污水能够顺利排放。
对于污水管网老化较为严重的地区，需要加强污水管网的维护和改造，以降低漏水和堵塞的风险。
（2）污水处理设施：设置污水处理厂和污水处理设施，对城市产生的污水进行处理，去除其中的有害物质和污染物，使排放的污水符合环保要求。
排水雨水管道施工规划方案
杜阮北一路扩建工程雨( 污) 水管道施工方案一、编制依照、原则及范围1、编制依照《给排水管道工程施工及查收规范》（GB50268-2008）《给水排水工程修建物构造设计规范》（50069-2002）《给水排水修建物工程施工及查收规范》（GB50141-2008）《混凝土和钢筋混凝土排水管》（GB/T11836-2009）《建筑基坑支护技术规程》（JGJ120-2012）《井盖设备建设技术规范》（DBJ440100/T160-2013）图集《市政排水管道工程及隶属设备》（06MS20）1《中空壁塑钢聚乙烯管道》（DB44/T1293-2014）图集《室外给水管道隶属修建物》（05S502）图集《埋地塑料排水管道施工》（04S520）《市政排水灌渠施工与质量查收规范》（CJJ3-2008）本单位现有的管理人员、技术人员，机械设备、经济能力等综合实力；本工程特色以及过去同类施工经验。
2、编制原则合理配置资源，知足工程需要的原则。
以优良、高效、迅速施工为目的，进行机械设备配套，合理配置施工队伍、组织工程资料供应。
突出重点，兼顾安排的原则。
兼顾安排，保证本项目重点控制工程主线高架桥工程的施工，科学合理安排施工进度，组织连续均衡施工，做好工序连接，确保如期或提早达成工程建设。
应用“四新”技术，提升施工水平的原则。
突出应用新技术、新设备、新材料、新工艺，提升施工的机械化作业水平，踊跃应用先进的科技成就，进而达到提升工程质量、加速工程进度、降低工程成本的目的，做到优良、迅速、安全、高效如期达成工程建设。
规范施工，保证工程质量的原则。
保证工程质量达到全线整体创优规划要求。
保护环境，文明施工的原则。
0 / 313、编制范围杜阮北一路扩建工程（西环路- 江肇高速杜阮进出口) 的排水工程。
二、工程概略1、工程概略本项目处江门市蓬江区西部, 路线走廊基本呈东西走向, 起点接现状江肇高速杜阮北收费站, 终点与双龙大道在广佛江迅速路（西环路）跨线桥下对接平交。
城市排水(雨水)防涝工程的系统架构
城市排水(雨水)防涝工程的系统架构发表时间：2020-07-06T14:43:59.883Z 来源：《工程管理前沿》2020年3月第9期作者：黄杰[导读] 近年来我国城市内涝灾害频发,已经造成巨大经济、财产损失并严重影响了城市的正常安全运行, 受到了媒体、公众和政府的高度重视。
摘要：近年来我国城市内涝灾害频发,已经造成巨大经济、财产损失并严重影响了城市的正常安全运行, 受到了媒体、公众和政府的高度重视。
很多专家学者从不同的角度探讨了产生城市内涝的原因和解决途径,各有建树。
为了科学规划建设城市排水(雨水)防涝工程,抵御城市内涝,本文从工程的角度探讨构建城市排水(雨水)防涝工程的系统问题。
关键词：防涝工程；系统架构；设计随着城市的发展，城市排水防涝问题频发，主要表现为城市内涝、水体污染和水资源紧缺，近年来城市内涝问题尤其突出，严重影响城市正常运转，造成财产损失和人员死亡。
城市排涝工程设计确定设施规模、布局，并用于指导城市排涝设施建设；排涝系统规划设计水平直接决定城市排涝等级，对城市面对超标雨水下排涝具有重要的意义。
但是，要有效防治城市内涝，城市排涝设施建设和管理同样重要。
严格按照规划要求实施，确保排涝设施同步或优先建设；提高管理水平，构建智能暴雨预警系统，提前预报城市暴雨和内涝情况，健全防涝预案，提高城市渍涝灾害的应急处理能力；加强城市排涝管网和设施的维护，尤其是管网的清淤维护，应做到常态化；只有这样，才能确保城市排涝系统达到设计排放能力，保证城市安全，促进城市良性发展。
一、城市内涝成因城市内涝的原因，不仅受到气候的自然条件影响，更多地跟人类的活动有着不可分割的影响。
全面把握城市内涝的成因，对制定城市排水防涝规划、有效解约城市内涝问题，有着不可忽视的作用。
1、气候因素使城市遇到暴雨的概率增多。
由于全球气候变暖的迹象影响，全球大气气流随着季节的变化也越发显示出异常状况，恶劣天气经常发生，极端天气情况导致降雨量的连续增多，致使多个地区遇到暴风雨的概率增多，有的城市甚至会出现罕见的特大暴雨情况。
城市雨水管渠系统的规划设计
4、
根据城市规划布置雨水管道．
通常应根据建筑物的分布、道路布置、街区内部的地
形等布置雨水管道。 雨水管道的平面布置与竖向布置应考虑与其它地下构
筑物的协调配合。
5、合理设置雨水口，保证路面雨水排除畅通．
雨水口应根据地形以及汇水面积确定。 一般来说，在道路交叉口的汇水点、低洼地段、道路直
线段一定距离处（25~60m）均应设置雨水口

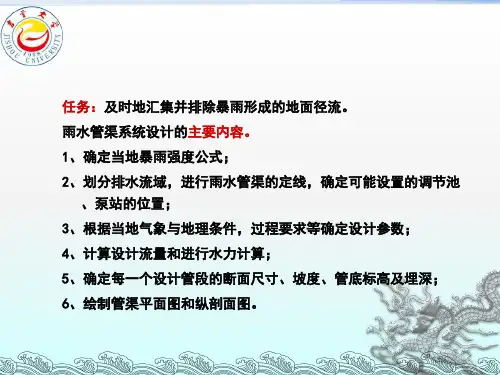

任务：及时地汇集并排除暴雨形成的地面径流。
雨水管渠系统设计的主要内容。 1、确定当地暴雨强度公式；
2、划分排水流域，进行雨水管渠的定线，确定可能设置的调节池
、泵站的位置； 3、根据当地气象与地理条件，过程要求等确定设计参数；
4、计算设计流量和进行水力计算；
5、确定每一个设计管段的断面尺寸、坡度、管底标高及埋深； 6、绘制管渠平面图和纵剖面图。
建筑很稀的居住区
0.4~0.6
0.3~0.5
三、集水时间t的确定
集水时间由地面集水时间t1和 管道内雨水流动的时间t2两部分 之和组成
t=t1+ mt2
式中：t1——地面集水时间；指雨水从汇水面积上最远点流到第
一个雨水口a的时间.
m—— 折减系数； t2——雨水在管道内流行时间。
1、地面集水时间t1的确定
如果汇水面积由不同的地面组合而成，整个汇水面积上的平 均径流系数可按以下公式来求： Ψ=∑Ai · Ψi / A
在工程设计中，经常采用城市综合径流系数近似代替平均径流系数
城市综合径流系数 区域情况 建筑稠密的中心区 建筑较密的居住区 区域综合径流系数值 0.6~0.8 0.5~0.7
建筑较稀的居住区
1、雨水管渠水力计算的控制数据
2、雨水管渠水力计算的方法 3、雨水管渠系统的设计步骤 4、雨水管渠系统设计计算举例
城市排水工程系统规划计算部分
（3）总泵站（或终点泵站）：污水管道系统终点的埋
深一般都很大，而污水厂的第一个处理构筑物一般埋深 较浅，或设在地面以上，这就需要将管道系统输送来的 污水抽升到第一个处理构筑物中。（污水厂起端）
5．确定污水管道在街道下的具体位置
由于污水管道为重力流管道，其埋深大，连 接支管多，使用过程中难免渗漏损坏。所有这些 都增加了污水管道的施工和维修难度，还会对附 近建筑物和构筑物的基础造成危害，甚至污染生 活饮用水。
主要原则：采用重力流排除污水和雨水，尽
可能在管线最短和埋深较小的情况下，让最 大区域的污水能自流排出。
影响因素：城市地形、竖向规划、排水体制、
污水厂和出水口位置、水文地质、道路宽度、 大出水户位置等。
（1）主干管
● 地形平坦或略有坡度，主干管一般平行于等 高线布置，在地势较低处，沿河岸边敷设，以便 于收集干管来水。 ● 地形较陡，主干管可与等高线垂直，这样布 置主干管坡度较大，但可设置数量不多的跌水， 使干管的水力条件改善，避免受到严重冲刷。 ● 避开地质条件差的地区
流速及埋深等； 4．绘制管（渠）道平面图及剖面图。
污水设计流量计算
污水设计流量是污水管道系统及附属构筑物 设计的依据。
居民生活污水定额和综合生活污水定额 居民生活污水定额指居民每人每日所排出的平均 污水量。 综合生活污水定额指居民生活污水和公共设施排 出污水两部分的总和。 我国现行《室外排水设计规范》规定，可按当地 用水定额的80％～90％采用。对给排水系统完 善的地区可按90％计，一般地区可按80％计。 注意：采用平均日污面布置后方可进行水力计算 水力计算：合理经济的选择管道管径、坡度和埋深
（一）、水力计算设计相关参数
雨水及排水工程施工方案
一、编制说明1.1 编制依据本施工方案依据以下资料编制：1. 国家相关法律法规及标准规范，如《城市排水工程规划规范》（GB 50318-2017）、《室外排水设计规范》（GB 50014-2006）（2014版）等。
2. 工程项目设计图纸及相关设计文件。
3. 工程现场实际情况调查报告。
4. 施工单位施工技术、经验和资源。
1.2 设计原则1. 确保工程质量和安全，满足排水需求。
2. 合理利用地形，减少工程投资。
3. 优化设计方案，提高施工效率。
4. 确保施工过程中的环境保护。
二、工程概况本工程为某城市某区域雨水及排水系统工程，主要包括雨水管道、污水管道、检查井、泵站等设施。
工程范围包括：道路、广场、住宅区、商业区等。
三、施工准备1. 技术准备1.1 施工人员：组织具备相关资质和经验的施工队伍，进行技术培训和安全教育。
1.2 施工设备：准备挖掘机、装载机、压路机、切割机、焊接机等施工设备。
1.3 施工材料：准备钢筋、水泥、砂石、砖块、管道等施工材料。
2. 施工现场准备2.1 施工场地：对施工现场进行平整、清理，确保施工环境安全。
2.2 施工道路：搭建临时道路，确保材料运输和施工车辆通行。
2.3 施工用水用电：接入施工现场用水用电，确保施工顺利进行。
四、施工方案1. 雨水管道施工1.1 管道铺设：按照设计图纸要求，铺设雨水管道，确保管道平整、牢固。
1.2 管道接口：采用焊接或法兰连接，确保接口严密、无渗漏。
1.3 管道基础：铺设管道基础，确保管道稳定。
2. 污水管道施工2.1 管道铺设：按照设计图纸要求，铺设污水管道，确保管道平整、牢固。
2.2 管道接口：采用焊接或法兰连接，确保接口严密、无渗漏。
2.3 管道基础：铺设管道基础，确保管道稳定。
3. 检查井施工3.1 检查井基础：按照设计图纸要求，浇筑检查井基础，确保基础牢固。
3.2 检查井本体：按照设计图纸要求，安装检查井本体，确保井体完好、无渗漏。
3.3 检查井盖板：安装检查井盖板，确保盖板完好、无渗漏。
城市排水专项规划
，规、污水排水分区
根据规划片区实际情况结合地形分析，规划区可以分为4大纳污区(如右图所示），具体 见下表：
• （六）污水系统布局规划
• 1、污水系统布局方案
1）、县城新区 整体地势向东和南倾斜，污水主管向东流入污水处理厂，支管向南连接污水主管。 2)、旧城区（北） 整体地址向东和南倾斜，污水主管向东流入污水处理厂，支管向南连接污水主管。 3)、旧城区（南1） 整体地址向东和北倾斜，污水管向东北方向流，最后接入河流北岸的污水主管。 4)、旧城区（南2）
调蓄性湿地示意图
（十三） 防洪排渍规划
1、防洪标准
根据国家《防洪标准》<GB50201-94>、《城市防洪工程设计规范》<CJJ50-92>，以及《田林县 县城总体规划（2012-2030）》的要求，确定田林县城市防洪远期按20年一遇标准设防，即洪水水位 为285.93—276.55米。
2、排渍规划
城市的布局结构是由城市自然条件与经济发展条件所决定的。田林县城乐里河贯穿而过，两 面环山，先天的地理环境造成田林县的发展方向是沿着乐里河东西方向发展。污水厂规划于 东南地势较低处，污水主干管从西向东沿着乐里河进入污水处理厂。
• （九） 污水系统规划图
田林县污水处理厂网管主要由新建与改造组成，主管沿着乐里河岸进入污水处理厂，支管纵向接 入主管。管径dn300-dn1200
（二）规划范围
为田林县县城规划区范围（为田林县城范围），包括田林县中心城区、近郊区 以及城市行政区内因城市建设和发展需要实行规划控制的区域。规划建城区用地面 积8.55平方公里，是本次规划的重点区域。
（三）给排水现状及评价
临泉县城市排水(雨水)防涝综合规划(2017~2030)
任意场雨重现期（P）
防涝具体目标
管标降雨排水畅：发生城镇雨水管渠设计重现期内的降雨时，管道排
P≤P1
水通畅，自由出流状态下不产生压力流，淹没出流状态下不产生地面溢
流
P1＜P≤P2
涝标降雨不成涝：发生内涝防治系统设计重现期内的降雨时，城镇不 得发生内涝
P＞P2
超标降雨可应对：发生超过内涝防治系统设计重现期的降雨时，城镇 可有效应对
2018年4月
斗沟排涝泵站 二中站（拆除重建） 于寨沟排涝泵站（扩建）
界临河排涝泵站 城西排涝站（双向提水泵站）
张台大沟排涝站
排涝82（提水20）
36 42 62 38 3 36 1.2 2 6.4 20 10
新建6座排 涝泵站，改 扩建4座排 涝泵站、2 座维持不变， 总规模为 338.6m3/s， 24座涵闸 (纳入水系 整治中)。
2018年4月
临泉县城市排水（雨水）防涝综合规划（2017~2030）
排水防涝系统规划
根据防涝分区、排水分区、雨水收集分区构成临泉县城区整个排水防涝系统。
20划（2017~2030）
排水防涝系统规划 水系整治规划
在《临泉县城市总体规划》、《临泉县防洪规划》河道规划成果基础上，通过 鸿业暴雨模型及SWMM雨洪模型，用20年1遇长历时设计降雨雨型对临泉县中心城 区内主要内河水系进行校核，综合评估，确定城区规划河道设计参数。
城市排水能力与内涝风险评估
2018年4月
临泉县城市排水（雨水）防涝综合规划（2017~2030）
城市排水防涝系统规划
l 城市防涝系统组成 《室外排水设计规范（GB50014-2006）》（2016版）指出：内涝防治系统 是指用于防止和应对城镇内涝的工程性设施和非工程性措施以一定方式组合成的 总体，包括雨水收集、输送、调蓄、行泄、处理和利用的天然和人工设施以及管 理措施等。 l 规划思路
市政给排水工程中的雨水排放规范要求
市政给排水工程中的雨水排放规范要求市政给排水工程是城市建设中的关键环节，其中雨水排放规范要求是确保城市排水系统正常运行的重要因素。
本文将详细介绍市政给排水工程中雨水排放的规范要求。
一、雨水排放的背景和意义雨水排放是指将雨水通过管道系统及其他设施排放到规定的地点，防止雨水积聚和城市内涝现象的发生。
合理规划和实施雨水排放工程，不仅可以有效地保护城市环境，减少水灾风险，还能提高城市的景观和环境品质。
二、雨水排放的基本原则1. 安全性原则：雨水排放工程必须确保排放的雨水不会对人们的生命财产安全造成威胁；2. 环境友好原则：雨水排放工程应尽量减少对周围环境的影响，避免对水体和生态系统的污染；3. 经济合理原则：雨水排放工程应在保证功能满足的前提下，尽量减少投资和运维成本；4. 可持续性原则：雨水排放工程的规划和建设应考虑未来城市发展对排放系统的需求，具备一定的扩展和改造潜力。
三、雨水排放的技术要求1. 引流系统：雨水排放系统应有良好的引流系统，包括排水管道、溢流设施、水沟等。
排水管道应具备足够的输水能力，保证雨水排放的顺畅；2. 沉淀设施：对于含有大颗粒杂质的雨水，需要设置沉淀设施，如沉砂池、溢流沉淀池等，以防止杂质进入排水管网，降低管道堵塞的风险；3. 溢流设施：为了防止降雨过大时排水管道超负荷运行，需要设置合适的溢流设施，将超出排水能力的雨水引导到其他合适的区域；4. 检查井：排水管道设置检查井，方便巡查、维护和清理，确保排水系统的正常运行；5. 排放标准：不同地区对于雨水排放的标准存在一定的差异，需要根据当地的规定和实际情况确定排放要求，以控制水源污染和水体质量。
四、雨水排放的管理要求1. 规划管理：市政部门应制定详细的雨水排放规划，包括合理设置排水设施和区域划分，保证城市各个区域的雨水排放系统的合理性和互联性；2. 运维管理：对于雨水排放系统的维护和管理应定期进行，包括检查设施完好性、清理管道和沉淀设施、消除故障等；3. 监测管理：市政部门应建立雨水排放系统的监测体系，及时了解排放系统的运行情况，以便采取相应的措施；4. 法律法规：市政给排水工程中的雨水排放规范要求应与相关的国家法律法规和地方政策相一致，确保排放工程的合法性和规范性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
概念：
将生活污水、工业废水和雨水分别在
两个或两个以上各自独立的管渠内排出的
系统。
分类：
（1）完全分流制
（2）不完全分流制
1.2.2 分流制排水系统
（1）完全分流制
分设污水和雨水两个管渠系统。 污水管汇集生活污水、工业废水，送至处理厂，经处理后
排放和利用； 雨水管汇集雨水和部分工业废水（较洁净），就近排入水
城市排水体制与排水工程系统
1. 城市排水工程系统的体制 2. 城市排水工程系统 3. 城市排水工程系统布置
1. 城市排水工程系统的体制
1.1 城市排水分类 1.2 城市排水工程系统的体制分类 1.3 城市排水体制的选择
1.1 城市排水分类
城市排水按照来源和性质分为三类： 1.生活污水 2.工业废水 3.降水 城市污水指排入城市排水管道的生活污水
1.2.1 合流制排水系统
概念： 将生活污水、工业废水和雨水混合在
一个管渠内排出的系统。 分类： （1）直排式合流制 （2）截流式合流制
1.2.1 合流制排水系统
（1）直排式合流制：管渠系统的布置就近坡 向水体，分若干个排水口，混合的污水不 经处理和利用直接就近排入水体。
优点：管渠造价低，投资省 缺点：这种排水系统对水体污染严重
地范围； （5）确定排水干管、渠的走向和出口位置； （6）提出污水综合利用措施。
城市排水工程系统规划主要内容
城市分区规划中的主要内容： （1）估算分区的雨水、污水排放量； （2）按照确定的排水体制划分排水系统； （3）确定排水干管的位置、走向、服务
范围、控制管径以及主要工程设施的位置 和用地范围。
城市排水工程系统规划主要内容
城市总体规划中的主要内容： （1）确定排水制度； （2）划分排水区域，估算雨水、污水总量，制定不同地区
污水排放标准； （3）进行排水管、渠系统规划布局，确定雨水、污水主要
泵站数量、位置，以及水闸位置； （4）确定污水处理厂数量、分布、规模、处理等级以及用
这种体制在城市建设早期多使用，不少老 城区都采用这种方式，因其所造成的污染 危害很大，目前一般不宜采用。（图8-1）
1.2.1 合流制排水系统
（2）截流式合流制： 在早期直排式合流制排水系统的基础上， 临河岸边建造一条截流干管，同时，在截流干管处设溢流井， 并设污水厂。晴天和初雨时，所有污水都排送至污水厂，经处 理后排入水体。当雨量增加，混合污水的流量超过截流干管的 输水能力后，将有部分混合污水经溢流井溢出直接排入水体。
优点：比直排式有了较大的改进
缺点：污水厂晴、雨天水量变化较大。在雨天，仍有部分混合 污水不经处理直接排入水体，对水体污染较严重。为了解 决这一问题，可在溢流井后设贮水库，待雨停之后，把积 蓄的混合污水送污水厂进行处理，但这样投资很大。
这种体制多用于老城改建。（图8-2）
1.2.1 合流制排水系统
1.2.2 分流制排水系统
有较大危害性。当然，也有些工业废水含有的物质是工业原料，具有回收利用价值。
3.降水：
指地面上径流的雨水和冰雪融化水。其中含有淋洗大气及冲洗建筑物、地面、废渣、垃圾等
所挟带的各种污集物。降水比较清洁，但初期雨水通常比较脏，含有较多污染物，雨水时间集中，
径流量达，特别是暴雨时会造成灾害，需及时排除。
水体。 优点：投资省 适用：主要用于有合适的地形，有比较健全的明渠水系的地方，
以便顺利排泄雨水。对于新建城市或发展中地区，为了节省投资， 常先采用明渠排雨水，待有条件后，再改建雨水暗管系统，变成 完全分流制系统。 不适用：对于地势平坦，多雨易造成积水地区，不宜采用不完全 分流制。（图8-4）
指生产过程中所产生或使用过的水，来自车间或矿场。根据污染程度的不同，分为生产废水
和生产污水。
生产废水：在使用过程中，受到轻度污染或仅水温增高的水。如机器冷却水，通常经某些简单处
理后即可在生产中反复使用，或直接排入水体。
生产污水：在使用过程中，受到较严重污染的水，需经处理后方可再利用或排放。这类水多半具
城市排水工程系统规划
城市排水工程系统规划主要任务
（1）根据城市自然环境和用水状况，合理确定 规划期内污水处理量，污水处理设施的规模与 容量，降水排放设施的规模与容量；
（2）科学布局污水处理厂（站）等各种污水处 理与收集设施、排涝泵站等雨水排放设施以及 各级污水管网；
（3）制定水环境保护、污水利用等对策与措施。
和工业废水的总和。
1.1 城市排水分类
1.生活污水：
指人们在日常生活中所使用过的水，主要包括从住宅、机关、学校、商店及其它公共建筑和
工厂的生活间，如厕所、浴室、厨房、洗衣房、盥洗室等排出的水。生活污水中含有较多的有机
物和病源微生物等，需经过处理后才能排入水体、灌溉农田和再利用。
2.工业废水：
另外，冲洗街道水、消防用后水，因性质与雨水相似，也并入雨水。通常雨水不需处理，可
直接就近排入水体。
1.2 城市排水工程系统的体制分类
排水体制：对生活污水、工业废水和降水采用的不 同的排出方式所形成的排水系统。又称排水制度。
排水体制
合流制
分流制
直排式合流制 截流式合流制 完全分流制 不完全分流制
城市排水工程系统规划主要内容
城市详细规划中的主要内容： （1）对污水排放量和雨水量进行具体的
统计计算； （2）对排水系统的布局、管线走向、管
径进行计算复核，确定管线平面位置、主 要控制点标高； （3）对污水处理工艺提出初步方案。
城市排水工程系统规划
一.城市排水体制与排水工程系统 二.城市雨水工程系统规划 三.城市污水工程设施规划 四.城市合流制排水规划 五.城市污水处理利用规划
体。 优点：卫生条件较好 缺点：初期雨水污染问题、投资较大 新建的城市和重要工矿企业分流制，甚至要清浊分流，分质 分流。有时，需集中系统来分别排除不同种类的工业废水。 （图8-3）
1.2.2 分流制排水系统
（2）不完全分流制
只有污水管道系统而没有完整的雨水管渠排水系统。 污水经由污水管道系统流至污水厂，经过处理利用后，排入水体； 雨水通过地面漫流进入不成系统的明沟或小河，然后进入较大的
