工程实测导线布设方案
测量工程施工方案
测量工程施工方案一、测量施工安排根据测绘院提供的 GPS 点的坐标和高程进行闭合导线及高程联测。
复测时利用全站仪,测角中误差±2″，以边长相对中误差 1/40000 进行角度、距离复测，并将复测点位误差成果报业主及监理单位。
坐标和高程检查一切正常后，利用全站仪将坐标引进本工程所施工的地块，然后利用水准仪将高程点也引进施工的地块，高程引测完毕后利用高程闭合导线进行检查，无误后，再进行施工测量。
二、施工测量本工程为钢筋混凝土工程，对施工测量技术要求更为严格，无论是内业技术资料的分类整理，还是外业测设放样的测量检查工作，都要做到步步到、精益求精，特别是对测量误差的调校处理更要依据相关测量规范而进行。
1、平面控制网的布设原则及施测方法平面控制测量包括场区平面控制网、钢结构施工控制网和其他建筑物平面控制网的测量。
平面控制测量前，将业主通过建立提供的基准点作为平面控制测量的起始依据。
当起始数据的精度不能满足场区或建筑物平面控制网的精度要求时，经委托方和监理单位同意，可以采用一个已知点和一个已知方向作为起始数据进行布网。
轴线控制网是否科学合理地布设，直接关系到本建筑物自身的相对尺寸统一与否，施工测量方法尤为重要，必定遵循先整体后局部，高精度控制低精度的法则。
平面控制应先从整体考虑，遵循先整体、后局部，先控制后细部、高精度控制低精度的原则；先布设整个红线区域内的平面控制网，再根据平面控制网中的控制点布设出各单位工程的轴线控制网。
布设平面控制网要充分考虑到设计总平面图，现场施工平面布置图定位图，基础及首层平面布置图中的关键部位；选点应在通视条件良好、安全、易保护的地方；桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。
坐标点保护装置（1）工程定位基准点的复核校正方案建筑物的定位坐标是设计院依据整个城市建设规划，在一个完整的城市地图坐标系中先确定建筑红线后，再确定该工程的定位坐标，设计定位坐标也会出现人为的错误。
地铁工程施工测量方案
第六篇工程施工测量第一章施工测量的组织和管理1。
1 本标段施工测量的技术要求⑴施工测量的方法及精度要求严格遵守《地下铁道、轻轨交通工程测量规范》(GB50308—）。
根据《地下铁道、轻轨交通工程测量规范》(GB50308-）规定，地铁车站和区间施工测量中线和高程的总贯通误差为m横≤±50mm，m纵＜L/10000，m竖≤±25mm。
为保证总贯通误差,地铁有关施工测量的误差分配按表6。
1—1标准执行。
地铁测量的误差分配表表6.1-1⑵测量的内外业执行复核和检算制，控制网点平差及其他数据由两组人员独立进行计算，并及时较核。
重要部位的放样宜采用不同的方法和不同的路线检核测设，以确保正确.⑶测量工作根据人员和仪器设备状态选择方法,优先采用具有闭合条件的方法,避免误差超限产生和错误。
使用全站仪数字化测量时，制定并落实误差监控手段，对各种误操作必须有查错功能和纠错能力。
⑷测量外业原始记录完整，测量成果资料齐全、计算准确、文整清楚，必须有计算者、复核者签字,项目总工程师签认。
1。
2 测量队的人员组成和仪器配备为确保地铁建筑物空间位置及几何尺寸的准确性,将误差控制在规定范围之内,保证施工测量的精度，我公司将派具有地下工程测量经验的专业测量工程师和经专业培训持测绘证的测量人员组成专业测量队,负责施工测量工作。
并根据工程项目需要的规范要求标准配备测量仪器，用于现场施工测量.测量队人员组成见表6。
1-2，配备测量仪器清单见表6.1—3. 1。
3 测量队的工作职责和日常管理1.3。
1 测量队的工作职责测量队执行技术责任制，并对项目总工程师负责;⑴负责各控制网点的接收、管理和对控制网点的复测，注意对首级及二级控制网点进行复核；⑵负责对业主所交的GPS点、水准点的复测；⑶负责配合业主及监理有关测量复测及检查工作，负责对业主及监理书面申报测量实施方案及测量成果，并对所报资料的完整性、正确性负责；⑷负责对施工作业队的测量工作进行检查、指导、复测；测量队人员组成表6.1-2测量仪器清单表6。
施工测量方案
目录一、工程概述 (1)（一）工程概况 (1)（二）工程范围及规模 (1)二、编制依据 (2)（一）编制依据 (2)（二）本工程执行主要现行规范、规程和标准 (2)三、施工部署 (3)（一）测量人员组织机构 (3)（二）测量仪器的配备 (3)（三）施工测量基本要求 (3)1、施测原则 (3)2、准备工作 (3)四、施工测量方法 (5)（一）控制测量 (5)1、平面控制系统的建立 (5)2、高程控制系统的建立 (6)（二）施工图审核 (6)（三）道路工程测量方法 (6)1、工艺流程 (6)2、操作方法 (6)（四）施工测量质量质量标准 (11)1、质量标准 (11)2、测量注意事项 (12)3、仪器管理 (13)五、成品保护 (14)六、施工测量技术保证措施 (15)七、安全措施 (16)一、工程概述（一）工程概况XXX线是XXX新规划的省道之一，是XXX公路网规划的重要组成部分，也是XXX地区重要的干线公路。
拟建的XXXXXXXX公路是XXX线的重要组成部分，是组成XXX公路路网的主骨架之一，项目的建设不仅是XXX干线公路网结构改善和提高服务水平的必要措施，也是区域经济发展的迫切需要。
路线起自于XXXXXXX（K0+000），与在建的XXX线XXXXX相接，终止与XXXXX（KXXX+XXX），全长XXX公里。
路线设计速度为XXKm/h，路基宽XXm，路面宽XXm，两侧为XXXm土路肩。
（二）工程范围及规模本合同段内主要涉及XXX镇、XXX镇、XXX镇三个乡镇。
合同包含构筑物：小桥XX座，中桥XX座，大桥XX座，分离式立交桥XX 座，新建涵洞XX道，接长涵洞XX道，挡墙XX道，边沟涵XX道。
路基路面工程包括：老路加宽改建段和一般新建路段。
老路路面全部挖除后新建。
其余全部为一般新建路段。
其中也包含平面交叉XXX余道。
二、编制依据（一）编制依据1、业主提供的本工程施工设计文件；2、业主提供的《控制点成果文件》。

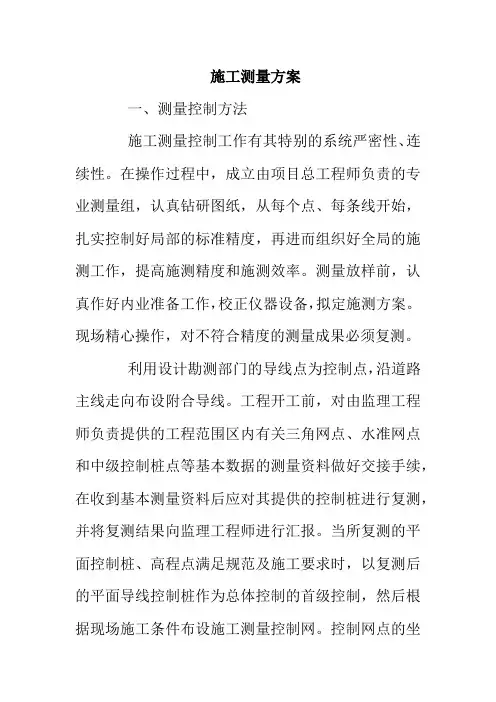

施工测量方案
施工测量方案一、测量控制方法施工测量控制工作有其特别的系统严密性、连续性。
在操作过程中，成立由项目总工程师负责的专业测量组，认真钻研图纸，从每个点、每条线开始，扎实控制好局部的标准精度，再进而组织好全局的施测工作，提高施测精度和施测效率。
测量放样前，认真作好内业准备工作，校正仪器设备，拟定施测方案。
现场精心操作，对不符合精度的测量成果必须复测。
利用设计勘测部门的导线点为控制点，沿道路主线走向布设附合导线。
工程开工前，对由监理工程师负责提供的工程范围区内有关三角网点、水准网点和中级控制桩点等基本数据的测量资料做好交接手续，在收到基本测量资料后应对其提供的控制桩进行复测，并将复测结果向监理工程师进行汇报。
当所复测的平面控制桩、高程点满足规范及施工要求时，以复测后的平面导线控制桩作为总体控制的首级控制，然后根据现场施工条件布设施工测量控制网。
控制网点的坐标值必须与所交平面控制导线点的坐标一致，所做的平面控制点、高程控制网点均保证稳固可靠，保留至工程结束。
主要采用的仪器设置及工具为：水准仪和全站仪、钢尺等。
1、平面测量控制（1）复核所移交控制点是否有误。
（2）利用控制点放出道路中心线上的施工控制点，直线部分50m一点，曲线部分除圆点、圆缓点外每20米一点。
道口中心，交汇处等特殊点插入。
（3）各施工控制点护桩。
护桩测定后，用砼固定，以备道路施工、管线施工时使用。
曲线施工时按切距法放点。
（4）管线及井位的测定：利用上述平面控制网，确定管线的中心线。
对于曲线段以5米为间距，测设中心线控制桩。
井位根据相应里程桩，在中心点上打出横断面线，在井位两侧定好方向桩。
由纵向中心线与横断面方向线即可交出井位中心点。
有了若干个井位标准点，附近上下游的井位还可用在中线上测距确定井位。
（5）路面控制：一般每10m在铺筑基层的平面四角钉高程桩，中间拉线控制。
高程标志桩设在施工不易破坏的位置即可。
2、高程测量控制按道路走向布设附合水准线路，按照三等水准测量要求进行施测。
导线点的测量与加密
导线点的测量与加密作者：石刚（北京市公路桥梁建设集团有限公司，北京100073）摘要: 测量工作是整个工程施工准备阶段工作的重要环节之一，导线点的布设是测量准备阶段工作的重点，同时又是以后各阶段测量工作的保障。
关键词：导线点；加密；布设1 前言1.1 控制测量：是为建立测量控制网而进行的测量工作，包括平面控制测量、高程控制测量和三维控制测量。
1.2 工程项目建设首先进行控制网的建立，首级控制网由建设单位委托测绘单位根据国家测量控制网提供《工程控制成果表》，施工单位进行控制成果复测，合格后进行使用，作为工程项目建立施工测量控制网的控制点。
1.3 《工程控制成果表》中提供的坐标点和高程控制点即为施工测量使用的导线点，根据施工测量需要可以直接用于施工测量控制网使用。
2导线点的测量与加密2.1工程项目施工准备阶段的施工测量工作主要有：编制测量工作规划；开工前的交接桩；控制点的复测、加密；放样检查及审核土石方工程量等。
其中控制点的复测、加密是测量工作的重要环节之一。
2.2导线点成果复测（开工前的交接桩）首先应由业主、设计单位向监理工程师及承包商提供平面控制点（如路线控制的导线点及大桥控制网）及高程控制点，在交接桩位过程中一定要注意点位的完好及与交桩资料的吻合，同时要做好交接记录，交接记录中应注明桩的完好性，有破损或与点位与资料不符时应注明且需各方签字认可，如控制桩不能满足路线控制要求时必须要求业主、设计单位重新交桩。
收集测量资料时要查明施测时间、作业单位、依据规范、平高系统、施测等级和成果的精度评定。
2.3导线点加密的具体工作审查设计文件中有关控制点的等级要求，并复核其是否满足勘测设计规范要求。
查阅施工规范及相关标准中有关导线、控制网的精度要求，选取较高标准。
2.3.1导线点的位置选取依据工程设计意图及其对控制网的精度要求，拟定合理布网方案，利用测区地形地物特点在图上设计一个图形结构强的网形。
首先是选点。

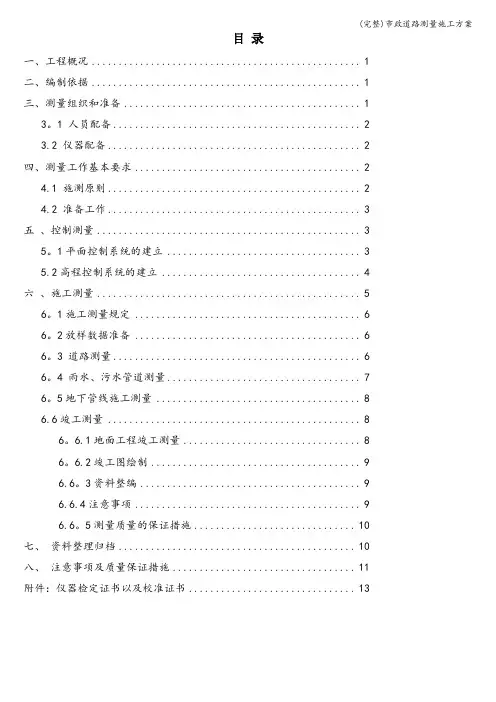

(完整)市政道路测量施工方案
目录一、工程概况 (1)二、编制依据 (1)三、测量组织和准备 (1)3。
1 人员配备 (2)3.2 仪器配备 (2)四、测量工作基本要求 (2)4.1 施测原则 (2)4.2 准备工作 (3)五、控制测量 (3)5。
1平面控制系统的建立 (3)5.2高程控制系统的建立 (4)六、施工测量 (5)6。
1施工测量规定 (6)6。
2放样数据准备 (6)6。
3 道路测量 (6)6。
4 雨水、污水管道测量 (7)6。
5地下管线施工测量 (8)6.6竣工测量 (8)6。
6.1地面工程竣工测量 (8)6。
6.2竣工图绘制 (9)6.6。
3资料整编 (9)6.6.4注意事项 (9)6.6。
5测量质量的保证措施 (10)七、资料整理归档 (10)八、注意事项及质量保证措施 (11)附件：仪器检定证书以及校准证书 (13)滨河东路施工测量方案一、工程概况本工程（滨河东路）位于郑州航空港经济综合实验区南水北调总干渠以东，道路南北走向，属于城市主干道.本工程南起迎宾大道北至郑港十一路，长2909。
32m。
道路标准断面已知为80m：60m(红线)—20m（绿线），红线范围内标准断面布置为：60m（红线）-15。
5m（机动车道）-6.0m(中央绿化带)-15.5m(机动车道）—5m（绿化带）-8m(非机动车道)-3m（绿化带）-5m（人行道)-2m （边绿化带）四幅路型式,双向八车道.根据《滨河东路道路管线综合规划》，设计di500污水管,自南向北收集沿线污水，排入下游规划di500污水管道。
设计管道位置位于中东17m。
根据《滨河东路道路管线综合规划》，道路两侧中东14m、中西34m设置雨水管道。
二、编制依据1．施工现场踏勘获得的资料2．《工程测量规范》(GB50026—2007）3．《公路施工测量手册》4. 国家三、四等水准测量规范（GB/T12898-2009)5. 城市道路工程施工与质量验收规范（CJJ1-2008）6. 给排水工程施工及质量验收规范(GB50268-2008）7。
施工测量方案
施工测量方案施工测量方案为了确保事情或工作安全顺利进行，通常会被要求事先制定方案，方案是在案前得出的方法计划。
我们应该怎么制定方案呢？下面是小编精心整理的施工测量方案范文，欢迎大家分享。
施工测量方案篇1一、工程概况本工程为XX县环城西路公路(拓宽)，起讫里程K0+000——K3+624，全长3426km。
起点位于XX县便江大桥(三大桥)，由北往南依次与在建的龙山北路、已建永康路相连，呈近南北走向，XX县环城西路K0+000+426(拓宽)具体尺寸布置为：6.50m人行道+8.0m辅助车道+3.0m机非隔离带+15.0m主车道+3.0m机非隔离带+8.0m辅助车道+6.50m人行道环城西路为城市次干道，设计车速40km/n设计路宽为15.0m，主车道已修好。
二、施工测量技术措施1、做好开工前的测量交底工程开工前，应在全面熟悉设计文件的基础上，由勘测设计单位进行现场测量交底，按设计图认清现场水准基点、导线桩、交点桩等，做好桩位交接记录，对位于施工范围内的测量标志，必须采取妥善保护措施。
关于测量交底方面，需要强调的是桩位的保护，即在设计单位交桩以后，应及时采用砌砖墩或浇筑水泥墩等方法予以保护，以免丢失。
2、中线复测和边线放样中线测量是在定线测量的基础上，将道路中线的平面位置在地面上详细地标示出来。
它与定线测量的区别在于：定线测量中，只是将道路交点和直线段的必要转点标示出来，而在中线测量中，要根据交点和转点用一系列的木桩将道路的直线段和曲线段在地面上详细标定出来。
定线测量一般由勘测设计单位实施，然后把有关桩位和测量成果交与施工方，由施工单位进行中线及施工测量。
路基开工前应全面恢复中线，根据恢复的路线中桩和有关规定钉出路基边桩。
关于中线复测和边线放样，应注意做好以下几点;一是应注意各交点之间的距离、方向是否与图纸相符;如一个工程项目有几个标段，应注意与相邻标段的中心是否闭合，中线测量应深入相邻标段50——100米;如果发现问题及时联系设计单位查明原因。
施工测量方案
施工测量方案施工测量首先根据业主提供的坐标点，水准点高程，建立拟建道路范围内平面控制网和高程控制网，并将测量数据报监理工程师。
根据业主提供的坐标点及水准点测定拟建道路范围内坐标控制点，并在坐标控制点上测定临时控制点。
且建立的平面控制网和高程控制网，必须符合精度要求。
根据总平面图布置好控制桩，且控制桩不能落在建、构筑物内，并至少在两侧建立三点控制点，以便保证施工测量。
控制点大样详下图：做好各控制桩的保护工作，确保任何情况下不被破坏。
并及时做好测量记录的整理工作和复核工作。
用全站仪架设在控制点上，对准另一控制点，利用极坐标法或十字法测定各控制点。
用水准仪将高程控制点上的标高直接引入定位后的控制桩上。
所有仪器，工具应专人保管，专人使用，计量器具定时复验。
根据IS09l标准要求计量器具做好计量台帐。
测量与复核均在监理人员的监督下进行，并及时将各项数据提供给监理人员。
1、桩位保护对所交导线点、水准点进行现场栓桩。
在附近固定物上做好栓桩标记，并填写栓桩记录。
在条件允许的情况下，对有关桩位应砌筑保护，并立标牌注明“测量栓桩，注意保护”字样。
2、导线复测与导线点的加密根据所交导线的等级按相应的精度要求，使用全站型光电测距仪，采用三联脚架法，在有利观测时间内进行观测，观测时各种数据参数根据当天的天气情况进行相应输入以做改正。
外业测完的，及时进行成果的整理，复测成果由技术测量组作为原始技术资料存档。
复测中，如发现问题，应及时与业主、勘测、设计单位联系，协商解决。
复测后，根据施工现场测量的需要，对导线点进行加密，加密导线点应沿中线布设成等边直伸附合导线，附合在高级导线控制点上，并注意避开或减少不良影响。
布设时保证前后点间通视，相邻边长比不宜超过l：3,布设时还应满足施工测量放样的需要。
3、水准观测和水准点的加密使用自动安平水准仪进行往返观测。
复测成果由技术测量组作为原始技术资料存档。
复测中如发现问题，应及时与甲方、勘测设计单位联系，协商解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程实测导线布设方案
一、前言
导线布设是工程测量中的重要环节，对测量结果的准确性和可靠性有着直接影响。
导线布设方案的设计和实施需要充分考虑工程的实际情况，合理选择布设方式和导线材料，以确保测量工作的顺利进行。
二、布设原则
1. 实测导线的布设应符合国家相关标准和规范要求；
2. 导线布设应便于测量人员操作和测量设备的调整；
3. 导线应布设在地形较为平坦和开阔的地段，以减少测量误差的影响；
4. 导线的布设应考虑到测量工作的连续性和可持续性；
5. 导线布设应考虑到降低材料和施工成本。
三、布设方案
1. 导线布设的种类和要求
(1) 主导线：用于连接测量点和起点；
(2) 辅助导线：用于标定和辅助测量，可根据需要设置；
(3) 水平导线：用于水平测量，要求精度高，应根据设计要求合理设置；
(4) 垂直导线：用于垂直测量，要求垂直度高，应根据设计要求合理设置。
2. 导线材料选择
(1) 主导线：应选择抗拉强度高、耐腐蚀、稳定性好的导线材料，如不锈钢导线或镀锌铁丝；
(2) 辅助导线：要求辅助测量，可选用铁丝或尼龙线；
(3) 水平导线：应选择高强度、低伸长率的材料，如碳纤维导线；
(4) 垂直导线：应选择耐压、耐弯、耐腐蚀的材料，如玻璃钢导线。
3. 布设方式
(1) 主导线：采用直线布设的方式，尽量选择地势平坦、遮挡少的区域；
(2) 辅助导线：根据测量需要，灵活布设，便于测量人员操作；
(3) 水平导线：需严格控制水平度，可利用支架或固定设备布设；
(4) 垂直导线：需保证垂直度，可利用架子或支柱布设。
四、布设实施
1. 地形勘测
在布设导线前，应对地形进行勘测，确定布设的起点和终点，选择合适的布设路线，避开
障碍物和地形起伏。
同时，要考虑到布设导线对周边环境的影响，尽量减少对周边植被和
建筑物的影响。
2. 布设设备
在布设导线时，应选择合适的工具和设备，确保导线的平直度和垂直度。
如在水平布设中，可利用水平仪和支架等设备进行布设；在垂直布设中，可利用垂直仪和支架等设备进行布设。
3. 固定方式
为了保证导线的稳定性和可靠性，应采取合适的固定方式。
对于主导线，可采用混凝土基
座或地脚螺栓来固定；对于辅助导线，可采用木桩或塑料夹具来固定。
4. 标志设置
在布设导线的同时，应根据需要设置测量标志，便于测量工作的进行和后续的复测。
同时，还应设置警示标志，提示周边人员避让，确保测量工作的顺利进行。
五、质量控制
1. 布设前的验收
在布设导线前，应对导线材料和设备进行严格的验收，确保其质量和性能符合要求。
对于
导线的材料和强度进行抽样检测，对设备进行功能和稳定性的测试。
2. 布设过程的监督
在布设导线的过程中，应加强对施工人员和设备操作的监督，确保布设的质量和准确性。
同时，要随时调整布设计划，应对布设过程中出现的问题进行及时的处理。
3. 布设后的复测确认
在布设导线后，应进行复测确认，验证导线的稳定性和准确性。
对于偏差较大的导线，应
重新调整布设计划，确保测量工作的准确性和可靠性。
六、总结
导线布设方案的设计和实施，需要全面考虑工程的实际情况，合理选择布设方式和导线材料，并且加强对布设过程的监督和质量控制。
只有这样，才能确保测量工作的顺利进行，得出准确可靠的测量结果，为工程设计和施工提供可靠的数据支持。
