(完整版)数控铣床编程与操作教案
目录项目一数控铣床基础操作与编程 (2)任务一数控铣床基础知识 (2)二、设备 (2)数控铣床若干 (2)三、任务内容及要求 (2)1、任务内容 (2)数控外形结构如图示 (3)2、要求 (3)（1）了解数控铣床的特点 (3)（2）了解数控铣床的结构 (3)四、任务实施步骤 (3)略 ...................................................................................................................... 错误!未定义书签。
五、相关知识 (3)任务二数控铣床编程基础知识 (5)5、数控编程格式及内容 (7)7、数控系统的准备功能和辅助功能 (8)任务三刀具半径补偿（G41、G42、G40） (9)任务四刀具长度补偿（G43、G44、G49） (12)任务五铣床刀具、装夹设备 (14)任务六数控铣床手动操作与试切削 (17)一、任务目标 (17)【知识目标】 (17)项目二平面图形加工 (19)任务一直线图形加工 (19)任务二圆弧图形加工 (23)二、设备 (23)1、数控铣床若干 (23)2、工具和刀具：寻边器，机用虎钳、Φ6立铣刀、平行垫铁、塑胶榔头等。
(23)3、量具：千分尺、游标卡尺 (23)4、毛坯: 120x80x14铝合金 (23)三、任务内容和要求 (23)1、任务内容 (23)（1）学习验证程序的各个环节。
(23)（2）练习G02、G03圆弧插补指令及应用-----刀具半径补偿与工件外轮廓加工。
(23)2、要求 (23)学生以小组为单位，教师以项目教学方法形式组织教学。
(23)四、任务实施步骤 (23)1、加工准备 (23)2、回参考点、对刀。
(23)3、空运行 (23)4、零件自动加工方法 (23)5、零件加工及评分标准 (23)6、加工结束，清理机床 (23)五、相关知识 (23)1、编程指令 (23)任务三一般形状图形加工及数控仿真 (27)2、掌握工件原点处于不同位置时对刀方法。
(27)项目三轮廓加工 (31)任务一平面加工 (31)任务二平面外轮廓加工 (35)任务三平面内轮廓加工 (38)任务四轮廓综合加工 (42)项目四凹槽加工 (47)任务一键槽加工 (47)任务二沟槽、圆弧槽加工 (53)项目五孔加工 (59)任务一钻孔 (59)项目二铰孔 (64)任务四镗孔 (66)项目七零件综合加工 (68)任务一零件综合加工训练一 (68)任务二零件综合加工训练二 (70)任务三零件综合加工训练三 (73)项目一数控铣床基础操作与编程任务一数控铣床基础知识一、任务目标1、了解数控铣床种类。
2、了解数控铣床组成。
3、了解数控铣床的特点。
4、了解数控铣床的应用场合。
二、设备数控铣床若干三、任务内容及要求1、任务内容数控外形结构如图示2、要求（1）了解数控铣床的特点（2）了解数控铣床的结构四、任务实施步骤五、相关知识1、数控铣床数控铣床是主要采用铣削方式加工工件的数控机床，能完成各种平面、沟槽、螺旋槽、成型表面、平面曲线和空间曲线等复杂型面的加工。
2、数控铣床种类数控铣床的分类方法很多，这里介绍常见的两种。
（1）按主轴的布置形式及机床的布局特点分类1)立式数控铣床。
2)卧式数控铣床。
3)立卧两用式数控铣床。
（2）按数控铣床构造分类1)工作台升降式数控铣床。
2)主轴头升降式数控铣床。
3)龙门式数控铣床。
3、数控机床组成和工作原理（1）数控机床组成数控机床一般由输入输出设备、CNC装置（或称CNC单元）、伺服单元、驱动装置（或称执行机构）、可编程控制器PLC及电气控制装置、辅助装置、机床本体及测量反馈装置组成。
如下图是数控机床的组成框图。
图1-1-5数控机床的组成（2）工作原理使用数控机床时，首先要将被加工零件图纸的几何信息和工艺信息用规定的代码和格式编写成加工程序; 然后将加工程序输入到数控装置，按照程序的要求，经过数控系统信息处理、分配，使各坐标移动若干个最小位移量，实现刀具与工件的相对运动，完成零件的加工。
4、数控铣床特点与普通铣床相比，数控铣床具有以下特点：（1）半封闭或全封闭式防护（2）主轴无级变速且变速范围宽（3）采用手动换刀，刀具装夹方便（4）一般为三坐标联动（5）应用广泛5、数控铣床的应用场合数控铣床是一种加工功能很强的数控机床，目前迅速发展起来的加工中心、柔性加工单元等都是在数控铣床、数控镗床的基础上产生的，两者都离不开铣削方式。
数控铣床能够铣削加工各种平面、斜面轮廓和立体轮廓零件，如各种形状复杂的凸轮、样板、模具、叶片、螺旋槽、螺旋桨等。
与加工中心相比，数控铣床除了缺少自动换刀功能以及刀库外，其他方面均与加工中心类似，配上相应的刀具还可以对工件进行钻、扩、铰、锪、镗孔与攻丝等，但其主要还是用来对工件进行铣削加工。
六、思考与练习1、数控铣床一般由哪几部分组成？2、数控铣床加工特点有哪些？3、数控铣床应用于什么场合？任务二数控铣床编程基础知识一、任务目标1、了解数控编程的方法。
2、掌握数控铣床的机床坐标系，会建立合理的工件坐标系。
3、熟悉数控编程的格式及内容。
4、掌握（FANUC 0i系统）的指令代码。
二、设备三、任务内容和要求四、任务实施步骤先通过学习理论知识，再通过做练习将所学的指令代码正确灵活运用。
五、相关知识1、数控编程（1）数控编程的概念从零件图纸到编制零件加工程序和制作控制介质的全部过程称为数控程序编制。
（2）数控编程的方法1）手工编程2）自动编程3、数控编程的步骤数控编程的一般步骤如图1-2-1所示。
图1-2-1数控编程的步骤4、数控铣床坐标系（1）数控铣床坐标系建立的原则1）刀具相对于静止的工件而运动的原则。
2）标准坐标系是一个右手笛卡儿直角坐标系。
在图1-2-2中，大拇指的方向为X轴的正方向，食指为Y轴的正方向，中指为Z轴正方向。
图1-2-2右手笛卡尔坐标系（2）数控铣床的坐标系1）机床坐标系和机床原点机床坐标系是机床上固有的坐标系。
机床坐标系的原点也称为机床原点或机床零点，在机床经过设计制造和调整后这个原点便被确定下来，它是固定的点。
在标准中，规定平行于机床主轴（传递切削力）的刀具运动坐标轴为Z轴，取刀具远离工件的方向为正方向。
如果机床有多个主轴时，则选一个垂直于工件装夹面的主轴为Z轴。
X轴为水平方向，且垂直于Z轴并平行于工件的装夹面。
对于刀具作旋转运动的机床（如铣床、镗床），当Z轴为水平时，沿刀具主轴后端向工件方向看，向右的方向为X的正方向；如Z轴是垂直的，则从主轴向立柱看时，对于单立柱机床，X轴的正方向指向右边。
上述正方向都是刀具相对工件运动而言。
在确定了X、Z轴的正方向后，可按右手直角笛卡儿坐标系确定Y 轴的正方向，即在Z－X平面内，从+Z转到+X时，右螺旋应沿+Y方向前进。
2）工件坐标系工件坐标系是编程人员在编程时使用的，编程人员选择工件上的某一已知点为原点称编程原点或工件原点。
工件坐标系一旦建立便一直有效，直到被新的工件坐标系所取代。
5、数控编程格式及内容（1）数控程序的结构一个完整的数控程序是由程序号、程序内容和程序结束三部分组成。
例如：％Ｏ0029；…………………………………………………………程序号N10 G15 G17 G21 G40 G49 G80；N20 G91 G28 Z0；N30 T1 M6；程序内容N40 G90 G54 S500 M03；。
N100 M30；………………………………………………………程序结束6、典型数控系统的指令代码（FANUC 0i系统）（1）F、S、T功能7、数控系统的准备功能和辅助功能（1）准备功能（G功能）1）非模态G功能：只在所规定的程序段中有效，程序段结束时被注销。
2）模态G功能：一组可相互注销的G功能，这些功能一旦被执行，则一直有效，直到被同一组的G功能注销为止。
（2）辅助功能M代码控制机床及其辅助装置的通断的指令。
用地址M和二位数字表示，从M00～M99共有100种，数控铣削及加工中心编程常用辅助功能指令，如图表2-3所示。
8、典型数控系统的指令代码（1）绝对值编程和增量值编程（G90，G91）1）指令格式：G90 X Y Z ；G91 X Y Z ；2）说明：①G90：绝对坐标编程；（G90为开机默认指令，编程时可省略）G91：增量坐标编程。
②X Y Z ：表示坐标值。
在G90中表示编程终点的坐标值；在G91中表示编程移动的距离。
（2）平面选择指令当机床坐标系及工件坐标系确定后，对应地就确定了三个坐标平面，即XY平面、ZX平面和YZ平面，可分别用G代码G17、G18 、G19表示这三个平面。
G17—XY平面G18—ZX平面G17—YZ平面（3）工件坐标系选择G54~G59（4）回参考点控制指令1）自动返回参考点G28格式：G28 X_Y_Z_2）自动从参考点返回G29格式：G29 X _Y_Z_六、思考与练习1、在G90、G91方式下，坐标地址字的值如何确定？2、F0.2、S800、T0101的含义分别是什么？3、G28指令设定中间点的是什么？任务三刀具半径补偿（G41、G42、G40）一、任务目标1、了解刀具半径补偿的概念；2、掌握刀具半径补偿判别、指令格式和应用方法；3、熟练掌握刀具半径补偿的程序编制；4、掌握刀具半径补偿功能编制铣削轮廓的程序。
二、设备三、任务内容及要求1、任务内容2、要求四、任务实施步骤1、工艺分析：（1）夹具：平口虎钳（2）刀具：Φ14的高速钢环形立铣刀（4齿），端面有齿，底角半径r1，刀具半径补偿：7mm（3）加工路线：（4）工艺分析：（5）起刀点的选择：五、相关知识1、建立刀具半径补偿的原因在加工轮廓（包括外轮廓、内轮廓）时，由刀具的刃口产生切削，而在编制程序时，是以刀具中心来编制的，即编程轨迹是刀具中心的运行轨迹，这样，加工出来的实际轨迹与编程轨迹偏差刀具半径，这是在进行实际加工时所不允许的。
为了解决这个矛盾，可以建立刀具半径补偿，使刀具在加工工件时，能够自动偏移编程轨迹刀具半径，即刀具中心的运行轨迹偏移编程轨迹刀具半径，形成正确加工。
2、刀具半径补偿定义在编制轮廓切削加工程序的场合，一般以工件的轮廓尺寸作为刀具轨迹进行编程，而实际的刀具运动轨迹与工件轮廓有一偏移量（即刀具半径），数控系统的这种编程功能称为刀具半径补偿功能。
3、刀具半径补偿指令（1）格式：G41 G00／G01 X＿Y＿F＿D＿ (刀具半径左补偿)G42 G00／G01 X＿Y＿F＿D＿ (刀具半径右补偿)G40（取消刀具半径补偿）D—用于存放刀具半径补偿值的存储器号（2）判别左右刀补的方法沿着刀具的前进方向，看刀具与工件的位置关系，如果刀具在工件的左侧，为左刀补，用指令G41表示，反之，用指令G42表示，如下图示。

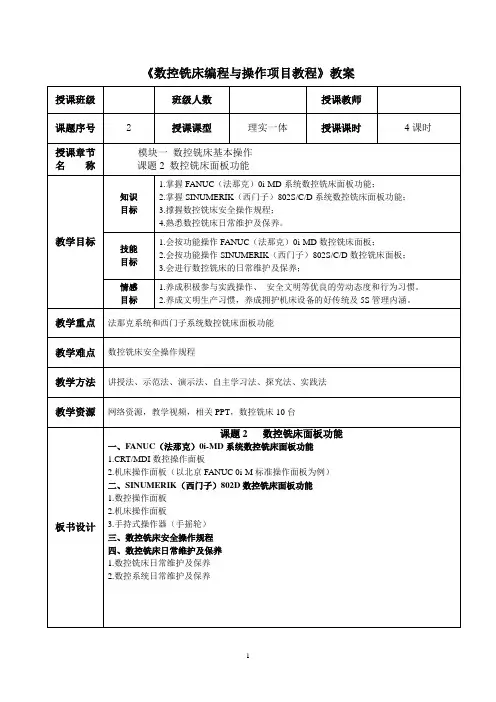

《数控铣床编程与操作项目教程》教案模块一课题二
《数控铣床编程与操作项目教程》教案教学过程主要教学内容及步骤师生互动学生活动教学目标（或设计思路）【一】导入新课题当我们认识了数控机床，了解他的组成、加工特点、那么启动数控机床？首先是了解数控铣床上面板按键的功能才行。
【二】新授课题2 数控铣床面板功能[学习目标]①掌握FANUC（法那克）0i-MD系统数控铣床面板功能；②掌握SINUMERIK（西门子）802S/C/D系统数控铣床面板功能；③撑握数控铣床安全操作规程；④熟悉数控铣床日常维护及保养。
[知识学习]一、FANUC（法那克）0i-MD系统数控铣床面板功能1.CRT/MDI数控操作面板如图1-2-1所示为FANUC（法那克）0i-MD数控操作面板。
各键的符号及用途如下：（1）数字/字母键数字/字母键用于输入数据到输入区域，系统自动有效设问，有效创设教学情景出示并分析本次课学习目标出示图片或现场机床讲解听讲、思考听讲、思考看图听讲，熟悉各功能键功能提高学生学习本节课兴趣，激发学生探知欲了解本次课学习目标理解法那克系统控面板功能图1-8 FANUC（法那克）判别取字母还是取数字。
字母和数字键通过（上档）键切换输入，如：O—P，7—A。
（2）编辑键替换键用输入的数据替换光标所在的数据。
删除键删除光标所在的数据；或者删除一个程序或者删除全部程序。
插入键把输入区之中的数据插入到当前光标之后的位置。
取消键消除输入区内的数据。
回车换行键结束一行程序的输入并且换行。
上档键。
（3）页面切换键程序显示与编辑页面。
位置显示页面。
位置显示有三种方式，用PAGE 按钮选择。
参数输入页面。
按第一次进入坐标系设置页面，按第二次进入刀具补偿参数页面。
进入不同的页面以后，用PAGE 按钮切换。
系统参数页面。
信息页面，如“报警”信息。
图形参数设置页面。
系统帮助页面。
（4）翻页按钮（PAGE）向上翻页。
向下翻页。
（5）光标移动（CURSOR）向上移动光标。
向左移动光标。
向下移动光标。
《数控铣床编程与操作》说课稿
《数控铣工编程与操作》课程说课稿各位评委、各位专家：我是岳阳职业技术学院院级《数控铣床编程与操作》精品课程负责人，就该课程建设情况向大家汇报：第一部分：整体设计一、课程定位《数控铣床编程与操作》是数控技术专业的一门专业技术主干课程。
1、定位我院数控技术专业面向数控加工设备使用企业培养从事数控机床编程、操作与维护的中、高级数控机床操作工、数控机床编程员。
2、本课程的前期与后续课程：在专业课程体系中，《数控铣工编程与操作》按双证融通模式设计，在《机械制图与CAD》、《机械制造工艺与装备》、《金属切削原理与刀具》、《金工实习》等课程之后实施教学，数控铣床操作工（中级）技能证书考证培训融入课程，也作为《数控铣综合实训》等课程的前导课程。
3、培养目标：课程主要培养学生的数控铣床操作、编程能力，熟悉数控机床的组成、工作原理和分类方法。
掌握数控铣床编程的步骤、方法、特点及应用场合。
培养学生工作执行、工作组织、团队协作等能力。
二、课程设计1、以职业工作过程构建课程学习领域按数控机床操作工的制订工艺方案-零件编程操作加工-工件检验等工作过程确定行动领域，根据行动领域确定零件的数控编程、数控铣床的操作与加工学习领域，根据学习领域确定数控铣床基本操作、平面图形加工、孔加工、轮廓加工、凹槽加工、零件综合加工六个学习情境。
学习情境设计遵循从易到难，从简单到复杂的原则。
2、课程设计理念与思想设计理念课程贯彻校企合作、工学结合的职业教育课程理念。
课程的项目源自学院现代制造技术创业园湖南鑫和股份有限公司的产品加工。
（产品图）设计思路1、以“口罩机”为主线设计课程2、在实施项目课程教学模式的前提下，以学生为主体，实行过程考核，明确给出考核评分标准，过程考核与期末总评成绩挂钩，促使学生努力学习。
3、课程总体采用项目教学，通过学生合作教学项目，培养团队合作精神。
在教学中注重品质控制和质量管理方面素质养成与提高。
三、内容选取1、根据数控铣床操作工国家职业技能鉴定中级标准要求来确定课程培养的技能点、知识点和职业素质能力要点2、与企业联合开发的教学项目。
数控铣床及加工中心编程教案
数控铣床及加工中心编程教案第一章：数控铣床及加工中心概述1.1 数控铣床和加工中心的定义解释数控铣床和加工中心的概念说明数控铣床和加工中心在制造业中的应用1.2 数控铣床和加工中心的主要组成部分介绍数控铣床和加工中心的硬件和软件组成解释数控系统、伺服系统和机床本体的作用1.3 数控铣床和加工中心的工作原理讲解数控铣床和加工中心的加工过程说明数控编程和机床控制的关系第二章：数控铣床及加工中心的基本操作2.1 数控铣床和加工中心的开机和关机操作介绍数控铣床和加工中心的开机和关机步骤讲解安全操作注意事项2.2 数控铣床和加工中心的刀具更换和夹具安装说明刀具更换和夹具安装的步骤和注意事项介绍不同类型刀具和夹具的使用方法2.3 数控铣床和加工中心的工件装夹和加工讲解工件装夹的方法和注意事项说明加工参数的设置和调整第三章：数控铣床及加工中心编程基础3.1 数控编程的基本概念解释数控编程的目的和意义讲解数控编程的基本方法和步骤3.2 数控铣床和加工中心编程的基本指令介绍数控铣床和加工中心编程的常用指令讲解G代码、M代码和参数编程的使用方法3.3 数控铣床和加工中心编程的注意事项说明编程中的常见问题和解决方法强调安全操作和程序优化的重要性第四章：数控铣床及加工中心编程实例4.1 二维轮廓加工编程实例分析二维轮廓加工的需求和工艺编写二维轮廓加工的G代码程序4.2 立体轮廓加工编程实例分析立体轮廓加工的需求和工艺编写立体轮廓加工的G代码程序4.3 孔加工编程实例分析孔加工的需求和工艺编写孔加工的G代码程序第五章：数控铣床及加工中心编程技巧与优化5.1 编程技巧的运用介绍编程技巧的概念和作用讲解快速编程、简化编程和优化程序的方法5.2 加工路径的优化解释加工路径优化的意义和目的讲解加工路径优化的方法和技巧5.3 加工参数的调整与优化说明加工参数对加工质量的影响讲解加工参数的调整和优化的方法第六章：复杂零件的数控铣削编程6.1 复杂零件的数控铣削工艺分析分析复杂零件的工艺特点讲解数控铣削工艺的制定原则6.2 多轴数控铣削编程介绍多轴数控铣削的概念和应用讲解多轴数控铣削编程的方法和技巧6.3 空间曲面数控铣削编程解释空间曲面的数控铣削工艺编写空间曲面数控铣削的G代码程序第七章：加工中心的编程与操作7.1 加工中心的特点与应用讲解加工中心的特点和优势介绍加工中心在不同行业中的应用7.2 加工中心的编程要点讲解加工中心编程的基本规则强调加工中心编程中的注意事项7.3 加工中心的操作与维护介绍加工中心的日常操作步骤讲解加工中心的安全操作和维护方法第八章：数控铣床及加工中心编程软件的使用8.1 数控铣床及加工中心编程软件概述介绍常见数控铣床及加工中心编程软件讲解编程软件的功能和特点8.2 编程软件的基本操作讲解编程软件的安装与启动介绍编程软件的基本界面和操作步骤8.3 编程软件的应用实例分析实际加工案例演示使用编程软件进行编程的整个过程第九章：数控铣床及加工中心的安全与维护9.1 数控铣床及加工中心的安全操作讲解数控铣床及加工中心的安全规程强调操作人员的安全防护措施9.2 数控铣床及加工中心的维护与保养介绍数控铣床及加工中心的日常维护内容讲解维护与保养的方法和注意事项9.3 故障分析与排除讲解数控铣床及加工中心常见故障现象介绍故障分析与排除的方法和技巧第十章：综合编程实例与练习10.1 综合编程实例分析综合编程的需求和工艺编写综合编程的G代码程序10.2 编程练习与指导提供编程练习题讲解练习题的解题思路和方法10.3 编程实践与评价组织学生进行编程实践对学生的编程成果进行评价与指导第十一章：CAM软件在数控编程中的应用11.1 CAM软件概述介绍CAM软件的概念和作用讲解CAM软件在数控编程中的应用场景11.2 CAM软件的基本操作讲解CAM软件的安装与启动介绍CAM软件的基本界面和操作步骤11.3 CAM软件编程实例分析实际加工案例演示使用CAM软件进行编程的整个过程第十二章：数控铣床及加工中心的仿真与模拟12.1 数控仿真软件概述介绍数控仿真软件的概念和作用讲解数控仿真软件的功能和特点12.2 数控仿真软件的基本操作讲解数控仿真软件的安装与启动介绍数控仿真软件的基本界面和操作步骤12.3 仿真与模拟实例分析实际加工案例演示使用数控仿真软件进行仿真与模拟的整个过程第十三章：数控铣床及加工中心的故障诊断与维修13.1 数控铣床及加工中心的故障类型讲解数控铣床及加工中心常见故障的类型和原因分析故障对机床性能的影响13.2 故障诊断方法介绍数控铣床及加工中心故障诊断的方法和技术讲解故障诊断的一般步骤和注意事项13.3 故障维修实例分析实际故障案例讲解故障维修的方法和技巧第十四章：数控铣床及加工中心的应用与发展14.1 数控铣床及加工中心在各行业的应用介绍数控铣床及加工中心在制造业、汽车业、航空航天等行业的应用分析不同行业对数控铣床及加工中心的需求和挑战14.2 数控铣床及加工中心的技术发展讲解数控铣床及加工中心的技术发展趋势介绍数控铣床及加工中心的技术创新和应用14.3 数控铣床及加工中心的选型与配置讲解数控铣床及加工中心的选型原则和注意事项介绍数控铣床及加工中心的配置方案和应用案例第十五章：课程总结与拓展学习15.1 课程总结回顾整个数控铣床及加工中心编程的教案内容强调数控铣床及加工中心编程的重要性和实际应用价值15.2 拓展学习建议推荐拓展学习的资料和参考书籍鼓励学生参与实际加工项目，提高编程和实践能力15.3 课程考核与评价讲解课程的考核方式和评价标准对学生的学习成果进行评价和反馈重点和难点解析重点：数控铣床及加工中心的基本概念、主要组成部分、工作原理、基本操作、编程基础、编程实例、编程软件的使用、安全与维护、故障诊断与维修、应用与发展等。

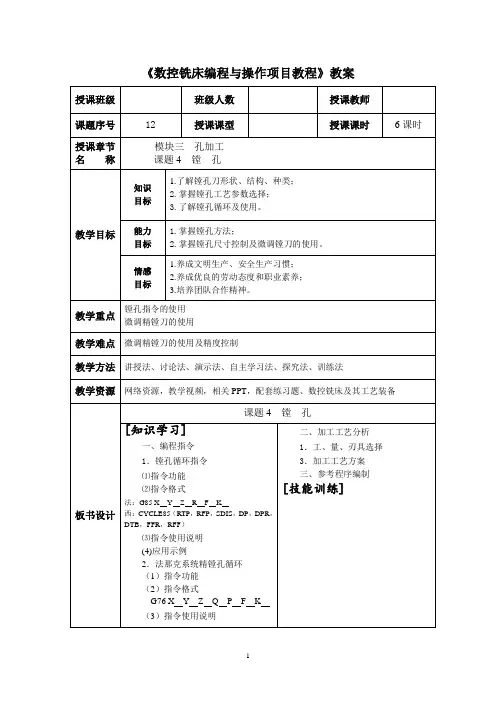

《数控铣床编程与操作项目教程》教案模块三课题四
《数控铣床编程与操作项目教程》教案教学过程主要教学内容及步骤教师活动学生活动教学目标【一】导入新课题对于一些孔径比较大并且尺寸精度要求比较高的孔的加工，一般采用镗刀进行镗孔，镗孔用的刀是镗刀，采用专用的镗孔指令进行镗孔。
【二】新授课题4 镗孔[学习目标]1．知识目标①了解镗孔刀形状、结构、种类；②掌握镗孔工艺参数选择；③了解镗孔循环及使用。
2．技能目标①掌握镗孔方法；②掌握镗孔尺寸控制及微调镗刀的使用。
[知识学习]一、编程指令1．镗孔循环指令⑴指令功能该指令可以用于镗孔、铰孔、扩孔等加工。
其循环动作过程如图3-4-3。
G85（G98、G99）CYCLE85 教师展示成品，让同学有一个先入为主的印象以及明确的学习目标教师引导学生读懂零件图出示本次课目标讲解镗孔循环指令，举例并引导学生思考如何运用指令编程观看成品，思考理解、思考并记录零件图理解学习目标看图、分析、思考、讨论提高学生学习兴趣任务导向明确本次课学习目标了解镗孔循环指令及运用图3-4-3 镗孔循环动作过程⑵指令格式镗孔指令格式见表3-4-1表法那克系统与西门子系统镗孔循环指令格式系统法那克系统西门子系统指令格式G85 X Y ZR F K其中：X Y ：孔位X、Y坐标Z ：孔底的位置坐标（绝对值时）从R点到孔底的距离（增量值时）R ：从初始位置到R点位置的距离F ：切削进给速度K ：重复次数CYCLE85（RTP，RFP，SDIS，DP，DPR，DTB，FFR，RFF）循环参数：RTP：返回平面，绝对值RFP：参考平面，绝对值SDIS：安全距离，无符号DP：最终钻深，绝对值DPR：相对于参考平面的最终钻深，无符号DTB：钻深断屑暂停FFR：进给率RFF：返回进给率其中西门子系统镗孔孔循环参数说明见表3-4-2。
参数说明RTP 返回平面确定循环结束后抬刀位置的绝对坐标RFP 参考平面就是图中所标明的钻削起始点的绝对坐标SDIS 安全距离只对参考平面而言，由于有安全距离，参考平面被提前了一个距离，循环可自动确定安全距离的方向DP/D PR 最后钻孔深度两种表达形式，DP以绝对坐标形式，DPR以相对于参考平面形式DTB DTB编程了到达最后镗孔深度的停顿时间，单位秒（s）。

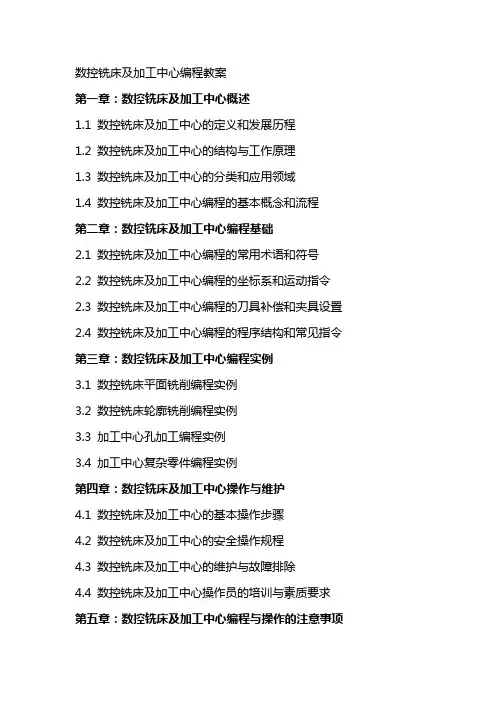

数控铣床及加工中心编程教案
数控铣床及加工中心编程教案第一章：数控铣床及加工中心概述1.1 数控铣床及加工中心的定义和发展历程1.2 数控铣床及加工中心的结构与工作原理1.3 数控铣床及加工中心的分类和应用领域1.4 数控铣床及加工中心编程的基本概念和流程第二章：数控铣床及加工中心编程基础2.1 数控铣床及加工中心编程的常用术语和符号2.2 数控铣床及加工中心编程的坐标系和运动指令2.3 数控铣床及加工中心编程的刀具补偿和夹具设置2.4 数控铣床及加工中心编程的程序结构和常见指令第三章：数控铣床及加工中心编程实例3.1 数控铣床平面铣削编程实例3.2 数控铣床轮廓铣削编程实例3.3 加工中心孔加工编程实例3.4 加工中心复杂零件编程实例第四章：数控铣床及加工中心操作与维护4.1 数控铣床及加工中心的基本操作步骤4.2 数控铣床及加工中心的安全操作规程4.3 数控铣床及加工中心的维护与故障排除4.4 数控铣床及加工中心操作员的培训与素质要求第五章：数控铣床及加工中心编程与操作的注意事项5.1 数控铣床及加工中心编程中的常见问题与解决方法5.2 数控铣床及加工中心操作中的注意事项与技巧5.3 数控铣床及加工中心编程与操作的审核与优化5.4 数控铣床及加工中心编程与操作的先进技术与发展趋势第六章：数控铣床及加工中心编程中的数学基础6.1 数控铣床及加工中心编程中的几何变换6.2 数控铣床及加工中心编程中的数值计算6.3 数控铣床及加工中心编程中的参数方程与极坐标6.4 数控铣床及加工中心编程中的曲线与曲面加工第七章：数控铣床及加工中心编程中的仿真与模拟7.1 数控铣床及加工中心编程仿真的重要性7.2 数控铣床及加工中心编程仿真的原理与方法7.3 数控铣床及加工中心编程仿真软件的选择与应用7.4 数控铣床及加工中心编程仿真与实际加工的差异分析第八章：数控铣床及加工中心编程中的误差与优化8.1 数控铣床及加工中心编程中的误差来源与分类8.2 数控铣床及加工中心编程中误差的控制与补偿8.3 数控铣床及加工中心编程中的优化策略与方法8.4 数控铣床及加工中心编程中的高速加工与精密加工第九章：数控铣床及加工中心编程在模具制造中的应用9.1 模具制造中数控铣床及加工中心编程的特点与要求9.2 模具制造中数控铣床及加工中心编程实例解析9.3 模具制造中数控铣床及加工中心编程中的常见问题与解决方案9.4 模具制造中数控铣床及加工中心编程的发展趋势与展望第十章：数控铣床及加工中心编程在航空航天领域的应用10.1 航空航天领域数控铣床及加工中心编程的特点与挑战10.2 航空航天领域数控铣床及加工中心编程实例解析10.3 航空航天领域数控铣床及加工中心编程中的先进技术与创新应用10.4 航空航天领域数控铣床及加工中心编程的发展前景与国家战略第十一章：数控铣床及加工中心编程在汽车制造业的应用11.1 汽车制造业中数控铣床及加工中心编程的重要性11.2 汽车制造业中数控铣床及加工中心编程的关键技术11.3 汽车制造业中数控铣床及加工中心编程实例分析11.4 汽车制造业中数控铣床及加工中心编程的发展趋势第十二章：数控铣床及加工中心编程在能源行业的应用12.1 能源行业中数控铣床及加工中心编程的需求与挑战12.2 能源行业中数控铣床及加工中心编程的技术特点12.3 能源行业中数控铣床及加工中心编程实例解析12.4 能源行业中数控铣床及加工中心编程的未来发展方向第十三章：数控铣床及加工中心编程在精密仪器制造中的应用13.1 精密仪器制造中数控铣床及加工中心编程的重要性13.2 精密仪器制造中数控铣床及加工中心编程的关键技术13.3 精密仪器制造中数控铣床及加工中心编程实例分析13.4 精密仪器制造中数控铣床及加工中心编程的创新发展第十四章：数控铣床及加工中心编程在教学与培训中的应用14.1 数控铣床及加工中心编程教学的目标与内容14.2 数控铣床及加工中心编程教学的方法与手段14.3 数控铣床及加工中心编程教学的实践与案例14.4 数控铣床及加工中心编程教学的发展与挑战第十五章：数控铣床及加工中心编程的未来展望15.1 数控铣床及加工中心编程技术的发展趋势15.2 数控铣床及加工中心编程在智能制造中的应用15.3 数控铣床及加工中心编程在跨界融合中的机遇与挑战15.4 我国数控铣床及加工中心编程产业的发展战略与建议重点和难点解析本文主要介绍了数控铣床及加工中心编程的教案，包括数控铣床及加工中心概述、编程基础、编程实例、操作与维护、编程与操作的注意事项等十五个章节。
数控铣床及加工中心编程教案
数控铣床及加工中心编程教案一、教学目标1. 掌握数控铣床及加工中心的基本概念、结构和特点。
2. 学会数控铣床及加工中心的编程方法及技巧。
3. 能够独立完成数控铣床及加工中心的简单加工任务。
二、教学内容1. 数控铣床及加工中心概述数控铣床及加工中心的定义数控铣床及加工中心的结构及组成数控铣床及加工中心的特点和应用领域2. 数控铣床及加工中心编程基础数控编程的基本概念数控编程的指令系统数控编程的程序结构3. 数控铣床及加工中心编程实例简单二维轮廓编程复杂二维轮廓编程三维立体加工编程4. 数控铣床及加工中心操作数控铣床及加工中心的基本操作步骤数控铣床及加工中心的对刀及刀具补偿数控铣床及加工中心的加工参数设置5. 数控铣床及加工中心加工案例分析典型案例分析加工过程中常见问题及解决方案三、教学方法1. 讲授法：讲解数控铣床及加工中心的基本概念、结构和特点，数控编程的基础知识及实例分析。
2. 实践操作法：数控铣床及加工中心的操作演示，学生跟随操作练习。
3. 案例分析法：分析数控铣床及加工中心的加工案例，探讨加工过程中遇到的问题及解决方案。
四、教学评估1. 课堂提问：检查学生对数控铣床及加工中心基本概念的理解。
2. 编程练习：评估学生对数控编程的掌握程度。
3. 操作考核：检查学生对数控铣床及加工中心操作的熟练程度。
4. 案例分析报告：评估学生对加工案例分析的能力。
五、教学资源1. 教材：数控铣床及加工中心编程教程。
2. 数控铣床及加工中心设备：用于实操教学。
3. 计算机及软件：用于编程教学和演示。
4. 网络资源：查找相关资料，拓宽学生视野。
六、教学活动设计1. 课堂讲解：安排2-3课时，讲解数控铣床及加工中心的基本概念、结构和特点，以及数控编程的基础知识。
2. 实操演示：安排2-3课时，进行数控铣床及加工中心的操作演示，让学生跟随操作练习。
3. 案例分析：安排1-2课时，分析数控铣床及加工中心的加工案例，探讨加工过程中遇到的问题及解决方案。
《数控加工编程与操作》教学教案
《数控加工编程与操作》教学教案一、教学目标1. 了解数控加工的基本概念、分类和应用领域。
2. 掌握数控编程的基本原理和方法。
3. 学会操作数控机床进行加工。
4. 能够阅读和理解数控加工图纸。
二、教学内容1. 数控加工概述数控加工的定义和发展历程数控加工的分类和应用领域2. 数控编程基础数控编程的基本原理数控编程的基本指令数控编程的坐标系和坐标变换三、教学方法1. 讲授法：讲解数控加工的基本概念、分类和应用领域，数控编程的基本原理和方法。
2. 演示法：展示数控机床的操作过程，演示数控编程的实例。
3. 实践法：学生亲自动手操作数控机床，进行加工实践。
四、教学步骤1. 导入：通过展示数控加工的应用领域，引起学生对数控加工编程与操作的兴趣。
2. 讲解：讲解数控加工的基本概念、分类和应用领域，数控编程的基本原理和方法。
3. 演示：展示数控机床的操作过程，演示数控编程的实例。
4. 练习：学生动手操作数控机床，进行加工实践。
五、教学评价1. 课堂问答：检查学生对数控加工的基本概念和分类的理解。
2. 编程练习：评估学生对数控编程的掌握程度。
3. 操作考核：评价学生对数控机床操作的熟练程度。
4. 加工图纸阅读：检查学生对数控加工图纸的理解能力。
六、教学资源1. 数控加工设备：数控机床、数控车床、数控铣床等。
2. 教学软件：数控编程软件、数控仿真软件。
3. 教学资料：教材、课件、教案、实例代码等。
4. 辅助工具：计算器、绘图板、直尺等。
七、教学环境1. 教室：配备计算机、投影仪、音响等设备，方便进行多媒体教学。
2. 数控实验室：配备数控机床、数控编程软件和仿真软件，供学生进行实践操作。
3. 数控加工车间：供学生参观和了解实际生产过程中的数控加工应用。
八、教学进度安排1. 课时：本课程共计课时，其中理论教学课时，实践教学课时。
2. 教学安排：按照教案和教学计划进行教学，保证理论教学与实践教学相结合。
3. 复习与巩固：每节课结束后，安排一定时间让学生复习所学内容，并进行实践操作巩固。
数控铣削编程与加工(FANUC系统)教案
教案课程名称授课教师授课班级开课部门学年学期授课时间教案首页审核人：日期：教案首页审核人：日期：教案首页审核人：日期：我们今天学习的任务是：用手摇方式加工工件。
【复习提问】（时间：5 分）通过前面任务的学习，我们已经了解了数控机床的一般操作步骤。
试问数控铣床/加工中心的手动操作模式由哪些？如何进入这些手动操作模式？【新课引入】（时间：2 分）我们已经知道，数控机床能够按照加工程序所指定的位置和方向精确的运动。
之所以能做到这一点，是因为我们为它建立了坐标系。
有了坐标系，数控系统就可以控制加工刀具按加工程序的要求，相对于工件作精确的运动了。
那么，如何建立坐标系呢？如何完成本任务的操作加工呢？【新课讲授】（时间：73分）※ 理论一、机床坐标系1.机床坐标系的定义为了确定机床的运动方向和移动距离，在机床上建立的坐标系，也称标准坐标系。
2.机床坐标系中的规定——永远假定刀具相对于静止的工件而运动；增大工件和刀具间距离的方向为正方向。
数控机床的坐标系采用右手定则的笛卡儿坐标系：大拇指的方向为X轴的正方向；食指指向Y轴的正方向；中指指向Z轴的正方向；四指弯曲方向为转动轴A、B、C轴的转动正方向。
四、数控机床安全操作规程1.机床操作前的安全操作2.机床操作过程中的安全操作3.与编程相关的安全操作※ 技能完成下图零件的铣削加工（槽宽为12mm，采用φ12mm立铣刀）【课堂练习】（时间：153 分）一、手动切削前的准备工作1.返回参考点操作2.在MDI方式下设定转速3.手轮进给操作4.手动连续进给与手动快速进给5.超程解除教案首页审核人：日期：我们今天学习的任务是：将数控铣床程序手工输入数控装置，并进行程序校验。
【复习提问】（时间：5 分）通过前面的学习，我们应该非常了解数控机床的一般操作步骤，请一位同学重温一下数控机床的一般操作步骤。
【新课引入】（时间：2 分）“大家已经知道，数控机床是按照加工程序的命令来工作的，将数控加工程序正确、快速地输入数控系统非常重要。
数控铣床(加工中心)编程与操作课件
第四章 SIEMENS802S编程
第二节 快速定位G00
数控机床的快速定位动作用G0指令指定，执行G0指令，刀具按照机床的 快进速度移动到终点。实现快速定位，其指令格式如下： G0 X Y Z G0为模态指令，在绝对值编程方式中，X、Y、Z代表刀具的运动终点坐 标。
第三章 FANUC编程
第四节 圆弧G02、G03
整圆 加工整圆（全圆），圆弧起点和终点坐标值相同，必须用格式2，带有圆心 （I、J、K）坐标的圆弧编程格式。
G02 X Y Z I J 顺时针铣整圆 G03 X Y Z I J 逆时针铣整圆
注意：半径R无法判断圆弧走向，故不用。
第三章 FANUC编程
第三章 FANUC编程
第五节 刀具补偿
2．刀具半径补偿（G40、G4l、G42） 刀具半径补偿功能用于铣刀半径的自动补偿。根据刀具半径和编程轮廓， 数控系统自动计算刀具中心点移动轨迹的功能，称为刀具半径补偿功能。 G41 G00 X Y 在快速移动时进行刀具半径左补偿的格式； G42 G00 X Y 在快速移动时进行刀具半径右补偿的格式。 G41 G01 X Y 在进给移动时进行刀具半径左补偿的格式； G42 G01 X Y 在进给移动时进行刀具半径右补偿的格式。 G40 撤销刀具补偿，一般单独使用程序段。
第三章 FANUC编程
第二节 快速定位G00
数控机床的快速定位动作用G00指令指定，执行G00指令，刀具按照机床 的快进速度移动到终点。实现快速定位，其指令格式如下： G00 X Y Z G00为模态指令，在绝对值编程方式中，X、Y、Z代表刀具的运动终点坐 标。程序中G00亦可以用G0表示。
第三章 FANUC编程
• 加工中心是一种备有刀库并能自动更换刀具对 工件进行多工序加工的数控机床，是具备两种 机床功能的组合机床，
《数控铣床编程与操作项目教程》教案模块四课题二
《数控铣床编程与操作项目教程》教案教学过程主要教学内容及步骤教师活动学生活动教学目标【一】导入新课题平面外轮廓加工是数控铣床的优势，数控铣床能加工由直线、圆弧组成的各种轮廓，并且能控制轮廓的尺寸精度，平面轮廓中一般为直线和圆弧组成的图形，是在前面的加工基础上的应用。
【二】新授课题2 平面外轮廓加工[学习目标]1.知识目标①掌握圆弧过渡、直线过渡指令及编程；②掌握刀具半径补偿指令及使用；③掌握平面外轮廓切向切入、切出方式；④掌握平面外轮廓加工工艺的制定方法。
2.技能目标①掌握平面外轮廓加工方法及尺寸控制；②会解决平面外轮廓多余材料的处理方法。
[知识学习]一、编程指令1.倒圆、倒角指令（1）指令功能在一个轮廓拐角处可以插入倒角或倒圆。
（2）指令格式见表4-2-1。
表4-2-1法那克系统与西门子系统倒角、倒圆指令格式法那克系统西门子系统图例倒角（直线与直线、直线与圆弧间（直线与直线、直线与圆弧间倒角）：教师展示成品，让同学有一个先入为主的印象以及明确的学习目标教师引导学生读懂零件图出示本次课目标观看成品，思考理解、思考并记录零件图理解学习目标提高学生学习兴趣任务导向明确本次课学习目标倒角）：G1 X Y F ，C例：图aN20G1X50Y40 F70,C7N30X85Y30 例：图bN20G1X18Y16 F70，C3N30G3X32Y10 R9 G1 X Y FCHF=例：图aN20G1X50Y40F70CHF=11N30X85Y30例：图bN20G1X18Y16F70CHF=3N30G3X32Y10CR=9图a图b倒圆格式（直线与直线、直线与圆弧间倒圆）：G1 X YF ，R例：图cN20G1X18Y16F70,R10N30X35Y12例：图dN20G1X18Y16F70，R5N30G3X36Y10R12格式（直线与直线、直线与圆弧间倒圆）：G1 X Y FRND=例：图cN20G1X18Y16F70RND=10N30X35Y12例：图dN20G1X18Y16F70RND=5N30G3X36Y10CR=12图c图d（3）指令使用说明1）指令格式中X、Y坐标是指两轮廓间虚拟交点P2点的坐标值。
