恒导通时间控制的降压型高效率PFC研究
PFC原理讲解

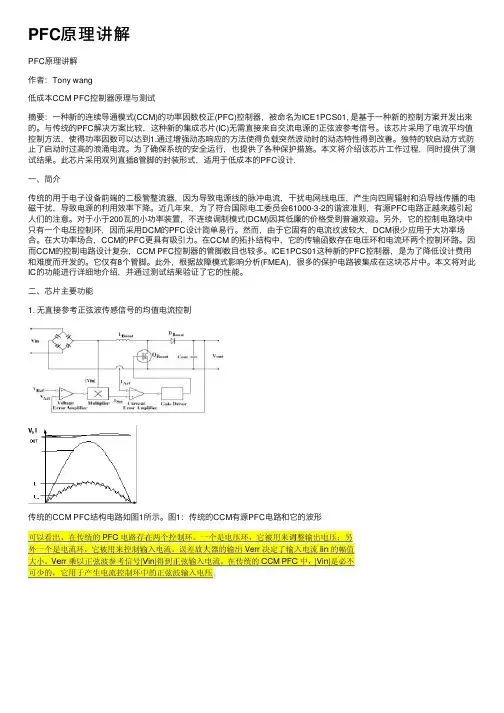

PFC原理讲解PFC原理讲解作者：Tony wang低成本CCM PFC控制器原理与测试摘要：⼀种新的连续导通模式(CCM)的功率因数校正(PFC)控制器，被命名为ICE1PCS01, 是基于⼀种新的控制⽅案开发出来的。
与传统的PFC解决⽅案⽐较，这种新的集成芯⽚(IC)⽆需直接来⾃交流电源的正弦波参考信号。
该芯⽚采⽤了电流平均值控制⽅法，使得功率因数可以达到1.通过增强动态响应的⽅法使得负载突然波动时的动态特性得到改善。
独特的软启动⽅式防⽌了启动时过⾼的浪涌电流。
为了确保系统的安全运⾏，也提供了各种保护措施。
本⽂将介绍该芯⽚⼯作过程，同时提供了测试结果。
此芯⽚采⽤双列直插8管脚的封装形式，适⽤于低成本的PFC设计.⼀、简介传统的⽤于电⼦设备前端的⼆极管整流器，因为导致电源线的脉冲电流，⼲扰电⽹线电压，产⽣向四周辐射和沿导线传播的电磁⼲扰，导致电源的利⽤效率下降。
近⼏年来，为了符合国际电⼯委员会61000-3-2的谐波准则，有源PFC电路正越来越引起⼈们的注意。
对于⼩于200⽡的⼩功率装置，不连续调制模式(DCM)因其低廉的价格受到普遍欢迎。
另外，它的控制电路块中只有⼀个电压控制环，因⽽采⽤DCM的PFC设计简单易⾏。
然⽽，由于它固有的电流纹波较⼤，DCM很少应⽤于⼤功率场合。
在⼤功率场合，CCM的PFC更具有吸引⼒。
在CCM 的拓扑结构中，它的传输函数存在电压环和电流环两个控制环路。
因⽽CCM的控制电路设计复杂，CCM PFC控制器的管脚数⽬也较多。
ICE1PCS01这种新的PFC控制器，是为了降低设计费⽤和难度⽽开发的。
它仅有8个管脚。
此外，根据故障模式影响分析(FMEA)，很多的保护电路被集成在这块芯⽚中。
本⽂将对此IC的功能进⾏详细地介绍，并通过测试结果验证了它的性能。
⼆、芯⽚主要功能1. ⽆直接参考正弦波传感信号的均值电流控制传统的CCM PFC结构电路如图1所⽰。
图1：传统的CCM有源PFC电路和它的波形这个被称为ICE1PCS01新的PFC控制器的⼀个典型应⽤如图2所⽰。
三相单开关boost型pfc电路原理

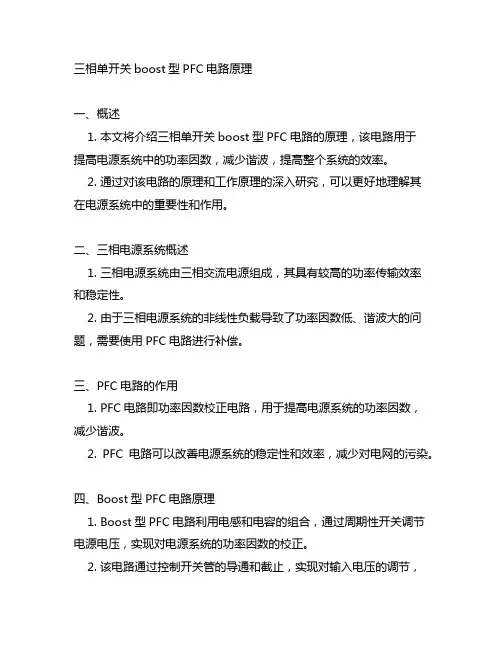

三相单开关boost型PFC电路原理一、概述1. 本文将介绍三相单开关boost型PFC电路的原理，该电路用于提高电源系统中的功率因数，减少谐波，提高整个系统的效率。
2. 通过对该电路的原理和工作原理的深入研究，可以更好地理解其在电源系统中的重要性和作用。
二、三相电源系统概述1. 三相电源系统由三相交流电源组成，其具有较高的功率传输效率和稳定性。
2. 由于三相电源系统的非线性负载导致了功率因数低、谐波大的问题，需要使用PFC电路进行补偿。
三、PFC电路的作用1. PFC电路即功率因数校正电路，用于提高电源系统的功率因数，减少谐波。
2. PFC电路可以改善电源系统的稳定性和效率，减少对电网的污染。
四、Boost型PFC电路原理1. Boost型PFC电路利用电感和电容的组合，通过周期性开关调节电源电压，实现对电源系统的功率因数的校正。
2. 该电路通过控制开关管的导通和截止，实现对输入电压的调节，从而实现对功率因数的校正。
五、三相单开关boost型PFC电路结构1. 三相单开关boost型PFC电路由三个单开关boost型PFC电路相串联组成。
2. 通过合理的控制和调节，每个单开关boost型PFC电路可以实现对相应的电压进行调节和校正，最终实现对整个三相电源系统的功率因数的校正和提高。
六、三相单开关boost型PFC电路工作原理1. 三相单开关boost型PFC电路在工作时，通过控制每个单开关boost型PFC电路的开关管的导通和截止，实现对三相电源的电压、电流的控制。
2. 通过合理的调节和控制，可以实现对功率因数的校正和提高，减少谐波，提高整个电源系统的效率。
七、总结1. 三相单开关boost型PFC电路具有重要的实际意义，可以有效改善电源系统的功率因数，减少谐波。
2. 通过本文的介绍，希望读者可以更好地理解该电路的工作原理和原理，为应用和研究提供参考。
八、三相单开关boost型PFC电路的优势与应用1. 三相单开关boost型PFC电路具有结构简单、效率高、可靠性强的特点，是目前广泛应用于电源系统中的一种PFC电路。
高开关频率恒定导通时间控制DC-DC变换器设计
电子科技大学UNIVERSITY OF ELECTRONIC SCIENCE AND TECHNOLOGY OF CHINA专业学位硕士学位论文MASTER THESIS FOR PROFESSIONAL DEGREE论文题目高开关频率恒定导通时间控制DC-DC变换器设计专业学位类别集成电路工程学号201722030435作者姓名章玉飞指导教师甄少伟副教授分类号密级UDC注1学位论文高开关频率恒定导通时间控制DC-DC变换器设计（题名和副题名）章玉飞（作者姓名）指导教师甄少伟副教授电子科技大学成都（姓名、职称、单位名称）申请学位级别硕士专业学位类别工程硕士工程领域名称集成电路工程提交论文日期2020.04.07论文答辩日期2020.05.15学位授予单位和日期电子科技大学2020年6月答辩委员会主席评阅人注1：注明《国际十进分类法UDC》的类号Design of High Switching Frequency Constant On-Time Controlled DC-DC ConverterA Master Thesis Submitted toUniversity of Electronic Science and Technology of ChinaDiscipline:Master of EngineeringAuthor:Zhang YufeiSupervisor:Associate Prof. Zhen Shaowei School:School of Electronic Science and Engineering (National Exemplary School of Microelectronics)独创性声明本人声明所呈交的学位论文是本人在导师指导下进行的研究工作及取得的研究成果。
据我所知，除了文中特别加以标注和致谢的地方外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得电子科技大学或其它教育机构的学位或证书而使用过的材料。
PFC电路-毕业设计
等优点，被广泛应用于滤波、电能存储、变换，成为
各种电力电子电路中必不可少的重要原件。
研究背景与意义
2、电解电容器的固有缺陷
虽然电解电容器具有容量大、成本低等优点，但其 发生故障的概率很大。电解电容的设计和应用条件都
会影响到电解电容的寿命。电解电容的设计方法、材
料、加工工艺决定了电容的寿命和稳定性。同时，使 用电压、纹波电流、开关频率、安装形式、散热方式 等实际工作状况都影响电解电容的性能。
电容器的主要参数包括，额定电压与介电强度、电 容量、漏电流、容量误差、等效串联电阻、损耗因 数、温度系数、工作温度范围等。基于论文目的，
本文主要针对电容量C及等效串联电阻ESR两个重
要参数做了研究分析。
电容参数与寿命的关系
2、铝电解电容器等效模型
C
ESL
ESR
C
ESR
电容量C、等效串联电感ESL、等效串联电阻ESR 由电解电容“U”形阻抗幅频特性可知，一般频率 条件下，ESL相对于C、ESR可忽略。
PFC电容的模型、特点
PFC电容的模型、特点
PFC电容的模型、特点
参数监测的方法-算法
参数监测的方法-算法
参数监测的方法-算法
仿真分析
仿真分析
仿真分析
仿真分析
结论
结论
谢 谢 ！
常用寿命模型
L L0 2
T0 T 10 T 10
K
I 2 ESR T A H
ESR与寿命直接相关，在工程实践中形成了基于 ESR的寿命标准，即ESR超过初始值的3~4倍时，
则判定为电容失效。因此，掌握电解电容器的参数
状况，对于电容器寿命的预测意义重大。
PFC电路
2.2 2.2 Boost Boost 型PFC 电路的电路的原理结构原理结构原理结构单相Boost 型PFC 电路结构如图2-1所示，它包含有一个全桥整流电路和一个Boost 升压电路。
与其他拓扑相比，其主要特点为：1)输入电感电流即为电源输入电流，便于电流控制，非常适用于PFC ；2)结构简单，效率高；3)输入电流工作于连续状态，EMI 干扰小；4)驱动电路简单，无需与主电路隔离。
图2-1 Boost 型PFC 主电路Fig. 2-1 Boost power factor correction converter电路的工作原理为：当开关管S 导通，则快恢复二极管D 反向截止，输入电压通过整流桥后加在输入电感L 上，电感电流上升，上升速度与输入电压成正比；当开关管S 截止，则D 导通，电感L 通过二极管放电，放电速度与输出电压和输入电压之差成正比。
单相Boost 型PFC 电路最大的优点在于它的输入电感上。
根据电感具有电流不可突变的特性，当输入电感工作在CCM 模式下时，输入电流开关纹波最小，输入滤波器的设计将非常简洁经济，从而大大降低了在输入侧EMI 设计方面的难度。
通过对开关管S 进行PWM 调制，使得输入电流波形跟随输入电压波形，实现单位功率因数。
如图2-2所示。
图2-2 输入电压和电感电流波形Fig. 2-2 Waveforms of input voltage and inductor current2.2.33 平均电流模式控制平均电流模式控制的的PFC 数学模型平均电流模式的特点是对噪声不敏感，能较好的兼顾处理连续模式与非连续模式下的输入电流波形质量，且对轻重载都能实现不错的的功率因数，因此大部分的PFC 控制方式都采用平均电流模式。
采用平均电流模式控制的Boost 型PFC 电路如图2-3所示[35]。
控制电路主要由电流环、电压环及乘法器组成。
其中，电压环和电流环的设计是整个PFC 电路的核心。
宽电压范围输入PFC电路的研究
宽电压范围输入PFC电路的研究作者：张雨心宋连庆张瑞国来源：《电脑知识与技术》2019年第06期摘要：该文针对如何实现90V～400V的交流电压向600V直流电压转换的问题，研究了一种适用于宽电压范围输入的功率因数校正电路。
文中介绍了第三代半导体器件——氮化镓器件，并对PFC电路的拓扑结构——boost电路的工作原理进行了阐述和分析。
然后对电路中的关键器件的参数进行了设计。
最终通过实验验证了电路的可行性，表明该电路适用于宽电压范围输入的功率因数校正电路。
关键词：功率因数校正；宽电压范围输入；boost电路中图分类号：TM46 文献标识码：A 文章编号：1009-3044（2019）06-0234-03Wide Voltage Range Input PFC Circuit ResearchZHANG Yu-xin， SONG Lian-qing， ZHANG Rui-guo（School of Electronic Information，Xi’an Polytechnic Universit y，Xi’an 710048， China）Abstract： In this paper， a power factor correction （PFC） circuit suitable for wide voltage range input is studied to realize the conversion from 90V～400V AC voltage to 600V DC voltage.This paper introduces the 3rd generation semiconductor devices—GaN devices， and describes and analyzes the working principle of boost circuit， which is the topological structure of PFC circuit.Then the parameters of the key components in the circuit are designed.Finally， the feasibility of the circuit is verified by experiments， indicating that the circuit is suitable for power factor correction circuit with wide range voltage input.Key words： PFC； wide range voltage； boost circuit随着我国现代化事业发展的脚步，各行各业的自动化水平都在不断地提高，用电设备的数量飞速增长带来用电量的大幅上升，使得电源的转换效率成为新时代下衡量开关电源质量的重要指标。
pfc整流电路工作原理
pfc整流电路工作原理PFC整流电路工作原理引言：功率因数校正（Power Factor Correction，简称PFC）是一种用于改善电力系统功率因数的技术。
在许多电力设备中，由于非线性负载或传统整流电路的使用，导致系统功率因数较低，给电网带来了许多问题。
PFC整流电路的出现解决了这一问题，本文将介绍PFC 整流电路的工作原理。
一、整流电路的基本原理在电力系统中，交流电需要被转换为直流电才能供电给电子设备。
传统的整流电路通常采用二极管桥式整流电路，其原理是通过二极管将交流电转换为脉动的直流电。
然而，这种整流电路存在功率因数低、谐波污染等问题。
二、PFC整流电路的工作原理PFC整流电路通过控制开关管的导通时间，将交流电转换为稳定的直流电，从而改善系统的功率因数。
PFC整流电路一般采用开关电源的拓扑结构，常见的有Boost型、Buck-Boost型和Bridgeless 型等。
1. Boost型PFC整流电路Boost型PFC整流电路是最常见的一种PFC电路，其基本原理是通过电感储能和电容滤波，将输入交流电转换为直流电。
具体工作过程如下：（1）输入电压周期内，当开关管导通时，电感储能，电容器充电；（2）开关管关断时，电感释放能量，将电能传递给输出负载；（3）输出负载获取到能量后，电容器开始放电，保持稳定输出电压。
Boost型PFC整流电路能够实现高功率因数校正，并且具有输出电压稳定、谐波小等优点。
2. Buck-Boost型PFC整流电路Buck-Boost型PFC整流电路是一种变换器，能够根据输入电压的大小自动调整输出电压。
其工作原理如下：（1）当输入电压大于输出电压时，开关管导通，电感储能，电容器充电；（2）当输入电压小于输出电压时，开关管关断，电感释放能量，将电能传递给输出负载；（3）输出负载获取到能量后，电容器开始放电，保持稳定输出电压。
Buck-Boost型PFC整流电路能够实现高功率因数校正，并且具有输入电压范围广、输出电压稳定的特点。
PFC报告
实验报告课程名称：___开关电源设计____指导老师： 成绩：__________________ 实验名称： PFC 的设计、制作和调试实验 实验类型： 同组学生姓名： 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验要求：扩展实验：设计制作BOOST 型功率因素矫正电路。
安森美：NCP1611 输入电压：50V 输出电压：100V ，0.5A二、实验原理图1 基于 NCP1611 的 Boost PFC 的系统电路图1、功率因数校正技术（PFC ）可以有效地减小用电设备输入整流装置的谐波，有效降低输入电流的总谐波畸变系数，从而提高系统的功率因数。
专业： 电子信息工程 姓名： 学号： 日期： 2012/7 地点： 教二-125图1 DCM 功率因数校正原理图 图2 CRM 功率因数校正原理图对传统的 PFC 控制芯片而言，其工作往往在 DCM 、CRM 或 CCM 模式，可以说以上三种控制模式各有利弊。
其中连续导电模式下的功率因数校正技术可以获得很大的功率转换容量，但是对于大量应用的中、小功率容量的情形，却不是非常合适的，因为这种方式往往需要较复杂的控制方式和电路。
DCM 和CRM 的控制方法比较简单，比较适合小功率的 PFC 控制。
推导 PFC 功率因数校正原理:在 t1 时间内电流上升的峰值： 1in peak V I t L=因此输入电流：121()2in peak I T I t t ⨯=+由上两式可得：112()2in in t t t I V TL +=。
只要保证112()t t t T+=constant ，则in in I V ∝，功率因数目的达到。
DCM 一般发生在轻载和电流过零点附近，采取 DCM 模式固定开关频率，可限制最高开关频率，从而限制污染系统环境的传导辐射和 EMI 噪声。
