输电线路更换导线作业指导书
输电线路更换导线作业指导书 1 目 的 规输电线路更换导线的作业方法，提高施工质量，保证局部更换导线的施工安全。 2 适用围 适用于各类电压等级输电线路局部更换导线施工作业。 3 引用标准 下列标准所包含的条文，通过引用而构成本作业指导书的条文。本书出版时，所示版本均为有效。所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。 DL/T741一2001 《架空送电线路运行规程》 DL一409一91 《电业安全工作规程》 （电力线路部分） GBJ一233一90 《110 一500kv 架空电力线路施工及验收规》 SD165一87 《电力建设施工机具设计基本要求》 （输电线路施工机具篇） DL/T 5106一1999 《跨越电力线路架线施工规程》 SDJJS 2一87 《超高压架空输电线路力架线施工工艺导则（试行）》 GB/T2900.51一1998 《中华人民国国家标准电工术语架空线路》 4 支持性文件 《架空送电线路施工手册》 《电力线路工程技术标准规程应用手册》 《供电企业技术标准实用全书》 《高压送电线路架线施工技术措施》 《架空线路施工检修现场规程》 5 技术术语 5.1 力放线 使用力机，使导线在展放中承受一定的力，在空中牵引。 5.2 耐段 输电线路中两相邻耐杆塔之间所包含的线路段。 5.3 弧垂 导线两悬点连线上的任意一点到架空导线间的垂直距离称该点弧垂。通常所说的弧垂是指与导线两悬点连线平行的架空导线切线间的垂直距离。 5.4 画印 紧线时在满足弧垂要求后，在导线表面上挂点处的相应位置所作的印记。 5.5 锚线 将导线通过夹具及钢绳与地面锚桩或地锚连接，使用紧线器把力转移到细绳和地锚上的一种作业方法。 5.6 跨越架 跨越施工时在交叉跨越的地方所搭设的具有一定高度脚手架。 6 安全措施 6.1 对于需停电的作业 6.1.1 按电业工作规程规定正确填写和签发工作票。 6.1.2 按电业工作规程规定及时送交办理工作票。 6.1.3 按电业工作规程规定及时送交办理工作许可手续。 6.1.4 当线路停电后，应认真验明确无电压，并在工作地段两端挂设接地线后方可登杆作业。 6.2 放、紧线和撤线作业时应严防抽伤 6.2.1 放、紧线工作，应制定安全技术组织措施计划，并经局有关部门和总工程师批准。 6.2.2 撤线、放线、紧线作业，均应有专人统一指挥、统一信号。 6.2.3 使用的工器具必须合格，使用前必须有专人检查，无问题方可使用。开门滑车应将门钩扣牢固或用绑线绑牢，防止绳索滑脱。 6.2.4 交叉跨越各种线路、铁路、公路、河流时，放、撤线应时需要经有关部门同意的，应先取得主管部门同意，做好安全措施。如搭设好可靠的跨越架，路口设专人看守。 6.2.5 紧挂导线前应检查导线有无障碍物挂住。紧线时应检查接线管或接线头以及过滑轮、横担、树枝、房屋等有无卡住现象，如有，应用绳索或木棒处理。 6.2.6 紧线、撤线前应检查拉线、拉桩及杆根，必要时应加设临时拉线加固，主牵引绳与杆塔夹角不小于600 ，滑车必须绑牢。 6.2.7 严禁采取突然剪断导线的做法松线。地面作业人员不得跨在导线上或站在导线角侧，防止意外跑线时抽伤。 6.2.8 紧、撤线时杆塔上摘、挂导线作业人员的安全带必须绑在杆塔牢固构件上。 6.3 放、紧线和撤线工作中注意感应电和人身触电 6.3.1 放、撤线作业中下方有被跨越的电力线路，必须停电或搭设好越线架，架子一定要搭设牢固，搭架工作必须有专人指挥、检查，防止搭设的架子倾倒，造成人身触电和摔伤。 6.3.2 放、紧线过程中跨越架要有专人看守，防止导线被架子挂住或掉到架子外边，或滑到带电线路卜。 6.3.3 导线通过越线架时，必须用绝缘绳牵引，严禁用人带线头或抛扔钢丝绳的办法进行。 7 作业准备 7.1 局部更换架空导线需视更换耐段杆塔数的多少配备作业人员，一般耐杆塔每基需配备6 名作业人员，直线杆塔每基需配备2 名作业人员。配备的作业人员必须身体健康，有至少三年的检修施工际经验，适应野外高空作业，并经岗位培训，考试、考核合格。 7.2 进入作业现场前应平整、清理好堆放线盘的场地。清除放线通道的障碍物。 7.3 作业前工作负责人应将更换段架空导线施工及附件安装图和施工记录等准备齐全，办理工作许可手续，向所有作业人员作技术交底，并清楚交待人员分工及现场安全措施。 7.4 线路停电作业前需调查更换导线档交叉跨越情况，如：电力线、通讯光缆、公路、铁路等。根据工作情况申请作业线路停电时间及跨越线路停电时间。 7.5 作业场地地面准备工作 7.5.1 更换架空导线作业前必须将有关材料、工器具搬运至作业现场。 7.5.2 根据更换导线力情况在更换导线档耐杆受力侧反方向布置临时拉线，防止耐杆单面受力造成杆塔损伤。力较大者埋入圆木地锚，地描坑埋深0.4×1.4×1.6m 。力较小者可采用2 连或3 连铁桩。 7.5.3 选择地形平坦、方便运输的一侧耐杆作为收线杆，另一端作为挂线端，收线端同样根据更换导线力情况布置绞磨施工坑，力较大者埋入圆木地锚，力较小者可采用2 联或3 联铁桩。 7.5.4 换线段的布线长度，可根据地形，按放线段总长度的1.03一1.1 倍控制：平地取1.03 、丘陵地取1.05 ，山区取1.10 。 7.5.5 线轴置放场尽量选择在放线段的地势较高处（收线杆侧）。 7.5.6 线轴架设应牢固可靠，转动灵活，支撑线盘的轴杠应水平，并与牵引方向垂直。线轴出线应对准相应线别的方向，距牵引方向第一基杆塔不应小于导线悬挂点高度的2.5 倍。线轴架应设置简易制动装置。 7.6 落、放导线前准备工作 7.6.1 收线杆、挂线杆作导线临时拉线，临时拉线位置为横档挂点200mm围。拉线用地锚，埋深为1.5m 。 7.6.2 断开收线杆、挂线杆导线引流线。 7.6.3 若该档有直线杆，拆除直线杆附件，并安装过线滑车。 7.6.4 若有交叉跨越者，应搭设跨越架并设专人看守。 7.6.5 布置放线挂点、放线滑车于横档顶部，磨绳穿入放线滑车与收线夹相连，收线夹置于导线耐线夹外300mm 处，并用棕绳将磨绳绑在耐绝缘子串上，防止放线时瓷瓶脱落。 7.7 工器具准备
局部更换导线作业所需的工器具需完好合格和受力安全可靠。主要工器具配置如下 序号 设备名称 规格或型号 单位 数量 备注 1 机动绞磨 50kN 台 2 2 绞磨绳 Φ20×70m 根 1 3 钢丝绳 Φ18m×40 根 4 临时拉线用 4 钢绳扣 Φ20×1m 副 3 5 放线滑车（导） 15kv（铝） 只 根据直线杆数量而定 6 地埋木 Φ250×1600 根 6 配Φ15.5钢绳套 7 铁桩 Φ50×1500 根 4 8 起重滑车单开口 3t 只 2 挂线用 9 网套连接器 套 4 10 旋转连接器 只 2 11 线轴支架 副 1 12 对讲机 台 10 13 卸扣 M30 只 10 连接用 14 施工锤 8.1kg 把 2 15 棕绳 Φ16×40 根 4 16 棕绳 Φ16×30 根 3 17 经纬仪 台 1 观测弧垂 18 双钩 5t 把 10 19 验电器 副 1 相应电压等级 20 脚扣 副 2 登杆用
8 作业周期
8.1 采用机动绞磨或牵机更换一个耐段三相架空导线作业准备、放落旧架空导线、展放新架空导线及紧线、附件安装等共需2 一3 天。 8.2 人力展放新导线更换导线作业依情况及施工强度而定。 8.3 特殊交叉跨越和大档距作业依情况而定。 9 工期定额 按本企业规定执行。 10 设备主要技术参数 10.1 导线 加工制造应符合GB/T2900.51一1998 《中华人民国国家标准电工术语架空线路》及有关现行专业标准。 10.2 牵放导线 牵引展放架空导线应符合SDJJS 2一87 《超高压架空输电线路力架线施工工艺导则（试行）》的技术要求。 10.3 起重滑车 作业用的起重滑车应符合DL/T685一1999 《中华人民国电力行业标准放线滑轮基本要求、检验规定及测试方法》 的规定。 10.4 钢丝绳 作业用钢丝绳应符合SDJ65一82 《电力建设安全工作规程（架空输电线路篇）》的规定，其安全系数、有效破断拉力换算系数、使用检验及报废条件等按上述规定执行。起重钢丝绳的安全系数应符合以下规定：用于固定起重设备为3.5 ，用于人力起重为4.5 ，用于机械起重为5一6 ，用于绑扎起重物为10 。 10.5 跨越架 跨越电力线路所搭设的跨越架应符合DL/T 5106一1999 《跨越电力线路架线施工规程》 的技术要求。 10.6 预绞丝、护线条 导线损伤补修用的预绞丝、护线条应符合DL/ T763一2001 《架空线路用预绞式金具技术条件》 的技术要求。 11 作业流程
输电线路局部更换导线作业流程图
12 作业项目、工艺要求及质量标准 12.1 撤放旧导线 12.1.1 撤放旧导线时，收线杆收紧磨绳，绞磨缓慢牵引，待绝缘子串的连接螺栓与挂线孔松动后，停止牵引并撤出连接螺栓，绞磨缓慢松出。 12.1.2 对于双绝缘子串，使用两只u 形挂环挂在绝缘子串前端的二联板上，其前端与挂线的总牵引绳相连接。 12.1.3 导线完全松弛后，撤除挂线杆绝缘子及旧导线，并用旋转连接器及网套将新旧导线连接。 12.2 机动牵引放新线 12.2.1 机动牵引放线是指用机动绞磨或牵引机作为牵引动力，利用防扭钢丝绳作为牵引绳来牵拉导线，以达到展放导线的目的。它与力放线的差别在于机动牵引放线力很小。导线基本上是地面展放，而力放线是离地展放。 12.2.2 机动牵引放线，宜每次牵一根导线，展放一根完毕后再展放另一根导线。同时牵放凡根导线时，要随时检查线位，防止交叉和打绞。 12.2.3 机动牵引放线前应选择机动绞磨安置场地，尽量布置在线路中心线上，以满足牵拉各相导线时位置不变。如果地形限制也可设置转向滑车进行转向牵引，机动绞磨位置尽量选在较低但不积水的位置，
工器具运输 办理停电申请履行工作 许可手续 平整场地 线路停电 材料运输
拆除附件 现场布置 放、撤旧线
牵放新线 或人力展放 挂线、紧线 附件安装 清理现场 办理工作终结手续 观测弧垂
220kV线路带电更换引流线作业指导书
220kV线路带电更换引流线作业指导书工作线路名称：工作班组：工作负责人：作业日期年月日时分至年月日时分1、适用范围：适用于220kV线路带电更换引流线。
引用文件：国家电网生（2006）935号《架空输电线路管理规程》国家电网公司《110（66）kV～500kV架空输电线路运行规范》国家电网公司《110（66）kV～500kV架空输电线路检修导则》国家电网生技[2005]173号《110（66）kV～500kV架空输电线路检修规范》国家电网Q/GDW1799.2-2013 《国家电网公司电力安全工作规程》（线路部分)DL/T 800 电力企业标准编制规则、Q/GDW 1 安全生产健康环境质量管理体系基础和术语Q/GDW 2 安全生产健康环境质量管理体系规范而编制。
GB 6568．1—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索 GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语国家电网安监[2009]664号《国家电网公司安全工作规程》（电力线路部分）DL/T 741—2010 架空输电线路运行规程DL/T 626－1997 盘形悬式绝缘子劣化检测规程GB/T 2900.55—2002 电工术语带电作业DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》GB 50233—2015 《110～750kV架空送电线路施工及验收规范》2、作业前准备2.1准备工作安排2.2人员要求2.3工器具2.4材料2.5危险点分析2.6安全措施2.7作业分工3、作业程序3.1开工3.2作业内容及标准3.3竣工4、消缺记录5、验收总结6、指导书执行情况评估。
停电更换单拉线作业指导书(范本)
编号： kV线路停电更换单拉线作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
江永电力局生产营销部
1范围
本指导书适用于湖南省电力公司110～500kV线路停电更换单拉线作业。
2 引用文件
《电力安全工作规程》（电力线路部分）国家电网安监[2005]83号
《架空送电线路运行规程》 DL/T 741—2001
《架空输电线路管理规范（试行）》国家电网生[2003]481号
《110 -500kV架空送电线路施工及验收规范》 GB50233-2005。
3 检修准备
3.1准备工作安排
3.2 工器具
3.5 危险点分析
4 作业程序
4.1 开工
4.2 作业内容及标准
5 工作总结
附录1 停电线路区域图。

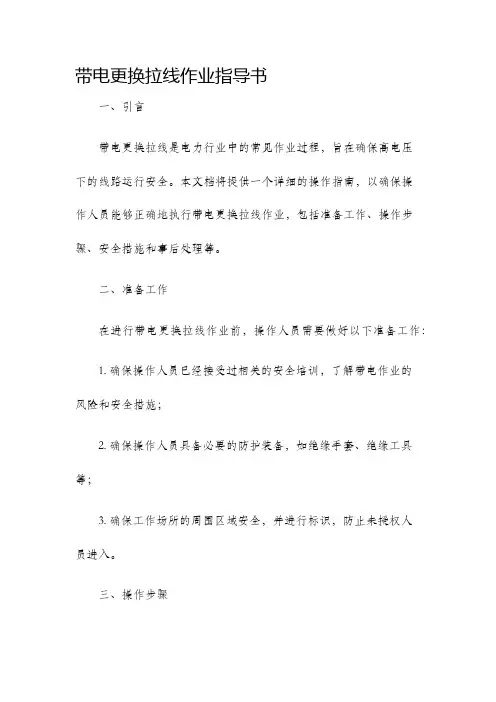

带电更换拉线作业指导书
带电更换拉线作业指导书一、引言带电更换拉线是电力行业中的常见作业过程，旨在确保高电压下的线路运行安全。
本文档将提供一个详细的操作指南，以确保操作人员能够正确地执行带电更换拉线作业，包括准备工作、操作步骤、安全措施和事后处理等。
二、准备工作在进行带电更换拉线作业前，操作人员需要做好以下准备工作：1. 确保操作人员已经接受过相关的安全培训，了解带电作业的风险和安全措施；2. 确保操作人员具备必要的防护装备，如绝缘手套、绝缘工具等；3. 确保工作场所的周围区域安全，并进行标识，防止未授权人员进入。
三、操作步骤1. 确定更换拉线的位置，并进行线路停电准备；2. 穿戴好防护装备，确保自身安全；3. 使用绝缘工具将带电拉线从原位置取下；4. 使用绝缘工具将新的拉线安装到相应位置；5. 检查拉线的安装是否牢固，并确保其与其他部件没有接触；6. 完成安装后，同时按照标准程序进行冷却和防护处理；7. 恢复线路供电，检查拉线更换是否成功。
四、安全措施在进行带电更换拉线作业时，操作人员需要注意以下安全措施：1. 在进行任何操作前，确定线路已停电，并进行相应的安全措施；2. 使用绝缘工具进行操作，确保不会被电击；3. 避免直接接触线路和设备，以防止事故发生；4. 在操作过程中，要随时注意周围环境的变化，以及可能存在的风险；5. 严禁在不具备带电更换拉线作业资质和经验的情况下进行操作。
五、事后处理完成带电更换拉线作业后，操作人员需要进行以下事后处理工作：1. 将使用过的绝缘工具进行清洁和维护，以确保下次使用时的可靠性；2. 将其他工具和设备归位，保持作业现场整洁；3. 汇报作业情况，包括更换拉线的质量和任何问题的发现；4. 如果有异常情况发生，及时报告，并进行相应的处理。
六、总结本文档提供了带电更换拉线的作业指导书，详细介绍了准备工作、操作步骤、安全措施和事后处理等内容。
操作人员在执行带电更换拉线作业时，应当严格按照此指导书的要求进行操作，确保作业的安全和质量。
更换导线标准化作业指导书(范本)
交叉跨越各种线路、铁路、公路，应先取得主管部门同意，做好安全措施，如搭跨越架，路口设专人持信号旗看守
4
严禁采用突然剪断导、地线的方法松线
5
紧放线前应检查拉线、杆根、横担、导线接线管、导线接头、滑轮是否满足紧、放线要求，工作人员不得跨在导线上或站在导线内角侧
6
当牵引绳索或导线卡住时，不得直接用手处理，应在其无张力情况下处理
2.杆上作业人员下杆向工作负责人汇报接地线已挂好
1.认真核对线路名称、杆号、色标无误后方可登杆工作
2.攀登杆塔要注意稳上稳下
2
撤旧线
1.杆上人员在耐张段内拆除导线在绝缘子的扎线，将导线放入放线滑轮内，需确认扎线已拆去，并放入放线滑轮内
2.杆上人员与地面人员互相配合，在耐张杆解开引流线并在受力反方向打好临时拉线，确已解开引流线，选拉线上端固定在受力点上
3
展放新线
1.将新线固定在旧线尾端，应连接牢固，方法正确
2.放线：派人检查导线展放过程中有无卡阻现象，确定后可通知收旧线
3.挂线：拖完旧线将同时到达的新线放入耐张线夹内连同绝缘子串一起装设在杆塔横担上
4.紧线：牵引端接到通知后即可进行紧线，指定专人观察弧垂；如有交叉跨越，应按规定搭好跨越架；护线员应监视导线的完好程度，确定是否需要补修
2
撤离作业现场
3
作业总结、整理资料,归档
3
工作结束
1.杆上作业人员检查设备上有无遗漏的工具材料，全部下杆至地面，向工作负责人汇报工作完成
2.作业人员及监护人分别到杆塔拆除接地线并向工作负责人汇报接地线已拆除，接地线拆除程序与挂接地线程序相反
攀登杆塔应注意防滑
4.3竣工
√
序号
内容
负责人员签字
110kv线路停电更换拉线作业指导书
编号：Q/BC-AZ-040
110kv线路停电更换拉线
作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
天津市电力公司北辰供电分公司
一、适用范围：
适用于天津电力公司北辰供电分公司110kv线路更换拉线作业。
二、引用文件：
国家电网公司电业安全工作规程（电力线路部分）
三、施工前准备
1、准备工作安排
3、工器具
4、材料
5、危险点分析
6、安全措施
7、作业分工
四、作业程序
1、开工
2、作业内容及标准
3、竣工
4、消缺记录
5、验收总结
6、指导书执行情况评估。
10KV更换导线作业指导书
`编制人： 班组审核人： 单位审核人：10kV/0.4kV **线更换导线标准化作业流程图编写作业指导书、作业指导卡填写工作票工作任务：10kV/0.4KV线路更换导线组织人员进行现场勘察材料准备工器具准备作业指导书审批；学习工作票审核旧线带新线方式放撤导线班前会，宣读工作票，人员分工杆塔上安装滑车拆绑线、终端杆打好临时反向拉线指挥吊车就位 和放线车到位做好停电验电安装接地线及其它现场安全措施将导线放入横担滑车内紧线、调整弛度 现场工作实施工作票结束，整理资料绑扎固定导线，接引流线完 工检修材料准备 是否具备开工条件拆除临时拉线，工作完毕，检查有无遗留物拆除接地线及其它安全措施清理现场编号: ZDS-20211001 10kV/0.4kV线路更换导线作业指导书编写：年月日审核：年月日批准：年月日工作负责人：作业日期年月日至年月日内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班1、范围1.1本指导书适用于××供电局10Kv/0.4KV××线更换导线作业。
1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。
2、引用文件2.1 国家电网公司《电力安全工作规程（电力线路部分）》2.2 GBJ223-90 《架空配电线路施工及验收规范》2.3内蒙古东部电力有限公司《架空配电线路安装检修规程》2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》3、人员分工排序号内容负责人工作人员签字1 准备工器具2 布臵现场安全措施3 杆塔上滑车、挂臵紧线工器具4 紧线和挂臵、固定导线作业5 布臵辅助安全措施6 看守线轴7 看守跨越架8 放撤线作业9 自检验收10 办理工作终结手续11 拆除安全措施12 召开班后会13 资料存档4、材料排序号名称规格单位数量责任人1 导线kg2 铝绑线m3 导线接续金具个5、工器具排序号名称规格单位数量责任人1 脚扣付2 安全带条3 10kV验电器组4 接地线组5 绝缘手套付6 安全围栏个7 个人工具套8 放线车台9 机动绞磨台10 紧线器个11 导线牵引绳套个12 导线卡线器个13 放线滑车个14 棘轮断线剪把15 挂钩滑轮个16 朝天滑轮个17 导线网套连接器个18 钢丝绳米19 承力绳扣个20 起线绳米21 传递绳米22 对讲机个6、风险分析及防范措施排序号辨识项目危险因素防范及控制措施责任人1 触电伤害误登、误碰、邻近带电部位作业1、断开该设备的所有电人和绳索等工具与线路安全距离不够导致触电。
SD-04-输电线路专业-检修作业类-架空线路停电更换、调整、补充导地线附件作业指导书
（信息系统计划管理模块导出）
一、作业前准备
1、工器具及材料
个人防护用品、个人工具包、手扳葫芦（双钩）、钢丝绳套、双保险保护钢丝绳、U形环、双（四）分裂导线提线器、飞车、接地线、验电器、下导线辅助爬梯（软梯）、绳索、滑车、相机、相应的材料等、软梯等（注：各绳索长度应根据检修点距地面高度具体确定，110kV水泥杆应准备脚扣）
确认( )
手扳葫芦尾链要做好防脱闭锁措施
确认( )
按照验收规范的要求，对安装好的附件进行检查
确认( )
拆接地线
接到工作负责人许可命令后，方可进行拆除接地线工作
确认( )
先拆导线端，后拆接地端，接地线拆除后，线路应视为带电，人员、工器具、材料与带电体保持安全距离：110kV1.5米，220kV3米，500kV5米。
确认( )
与调度联系说明工作内容，办理工作许可手续
确认( )
召开班前会：说明工作内容、任务分工、宣读工作票等事项，工作班人员在工作票上确认签名
确认( )
作业前检号清楚作业线路的电压等级
确认( )
上杆塔
检查作业工器具是否完好，个人防护用品应符合作业要求
备注
3
报告录入人
（信息系统计划管理模块对接）
检查登杆工具安全性能、杆根、拉线是否完好，杆塔有防坠落装置的要使用
触电
核对电力线路名称及杆塔号
确认( )
对邻近的带电体保持安全距离设专人监护，做好防感应电伤害措施
工作地段各端以及可能送电到检修线路工作地段的分支线必须验电，并挂好接地线，接到工作负责人许可工作的通知后，方可开始登杆作业；接地线拆除后，严禁作业人员再上塔作业
确认( )
上、下导线
检查工具安全性能，进入导、地线前应先检查杆塔、金具、导地线是否符合作业要求
线路杆塔拉线调整、更换作业指导书
编号：014 线路杆塔拉线调整、更换作业指导书
编写：王志斌朱厚斌秦远太
审核：邢中举刘劲松
批准：谭杰
作业负责人：
恩施州电力总公司线路工区
1范围
本作业指导书适用于湖北省恩施州电力总公司线路工区进行架空输电线路杆塔拉线调整、更换的作业。
2 规范性引用文件
下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
鼓励使用这些文件的最新版本。
GBJ 233—1990 110～500kV架空电力线路施工及验收规范
DL/T 5092—1999 110～500kV架空电力线路设计规程
DL/T 741—2001 架空送电线路运行规程
国家电网生[2003]481号架空输电线路管理规范（试行）
国家电网生[2004]503号关于印发国家电网公司《国家电网公司现场标准化作业指导书编制导则（试行）》的通知国家电网安监［2005］83号国家电网公司电力安全工作规程（电力线路部分）（试行）
Q/ED 204 107-2004 《架空输电线路管理实施细则》
Q/ED 204 305-2005 《输变电设备缺陷管理规定》
3 修前准备
3.1准备工作安排
3.2 人员要求
3.3 工器具
3.4 材料
3.5 危险点分析
3.6 安全措施
3.7 作业分工
4.1 开工
4.2 作业内容及标准
4.3 竣工
电压等级: 线路名称: 时间：年月日
现场负责人：记录人。
配电线路更换导线标准化作业指导书模板
编号：SM/X07-001 配电线路更换导线标准化作业指导书
编制单位：审批单位：
编写：生技部：
审核：安监部：
批准：总工（副总）：
作业负责人：
计划作业日期年月日时至年月日时
实际作业日期年月日时至年月日时
范文范例指导
1 适用范围
本作业指导书用于10KV 配电线路伐树工作。
2 引用标准
2.1 国家电网安监[2005]83号电力安全工作规程（电力线路部分）
2.2 国家电网安监[2005]145号电力生产事故调查规程
2.3 国家电网总[2003]407号安全生产工作规定
2.4《国家电网公司电力建设安全工作规程》（架空电力线路部分）（试行）
2.5 DL/T741-2001《架空送电线路运行规程》
2.6 GBJ 232《10KV及以下架空配电线路施工及验收规范》
2.7 DL/T499-2001《农村低压电力技术规程》
2.8 DL/T477/2001《农村低压电气安全规程》
3 标准化作业流程图
范文范例指导
4、勘察单
现场勘察单
范文范例指导
范文范例指导
5、工序、工艺卡（一）
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
范文范例指导
6、工器具、材料准备
工器具指导卡
确认人：
范文范例指导
范文范例指导材料指导卡
确认人：
7、执行情况评估表
指导书执行情况评估表
范文范例指导。
10kv线路拉线停电更换作业指导书
目次1 适用范围 (1)2 引用文件 (1)3 技术术语 (1)4 作业准备 (1)5 作业流程 (4)6 安全风险及预控措施 (5)7 作业项目、方法及标准 (7)8 回顾与改进 (14)附录A (15)1 适用范围本作业指导书适用于电网公司所属各供电企业管辖范围内所有10kV线路拉线停电的工作。
2 引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时，所示版本均为有效。
所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。
DL409-1991 电业安全工作规程（电力线路部分）SD292-1988 架空配电线路及设备运行规程Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准Q/GXD 205.15－2006 电网公司配电运行管理标准电网公司输电、配电、变电检修作业防高空坠落安全防护规则3 技术术语无4 作业准备4.1 人员配备序号人员分工人数备注1 工作负责人 1 通过单位“三种”人考试合格，具备有登高证、电工证2 杆上电工 1 通过单位“安规”考试合格，具备有登高证、电工证3 地面电工 2 通过单位“安规”考试合格4 合计 44.2 技术资料序号内容标准备注（是否完成）1 设备情况调查掌握作业线路运行及缺陷情况作业指导书2 技术资料准备现场作业表单4.2 物品配置表1：安全防护用品及安全标识序号名称规格单位数量备注1 验电笔支 12 绝缘手套副 13 安全围栏米若干4 接地线副2～55 令克棒副 16 脚扣付 1全身是双保险7条 1安全带8 安全帽顶 3序号名称规格单位数量备注9 急救药包包 1表2：工器具及仪器仪表1 工具袋套 12 钢丝绳条 13 钢丝绳套根 14 链条葫芦把 15 大剪把 16 角铁桩根 17 大锤把 18 花篮螺丝个 29 卸扣个 210 紧线器个 211 工具U形环个 1表3：消耗性材料序号名称规格单位数量备注1 契型线夹套 12 UT线夹套 13 钢绞线根若干4 镀锌铁线公斤若干5 铝包带米若干5 作业流程 1.开始2.工前准备3.办理工作票（单）4.安全措施布置5.安装角铁桩6.攀登杆塔7.验电、悬挂接地线8.安装临时拉线9.拆除旧拉线及旧拉棒10.安装新拉线及新拉棒11.拆除临时拉线12.质量验收,现场清理13.工作终结，资料归档结束6 安全风险及预控措施序号危害名称细分危险种类产生风险条件控制措施1有缺陷的设备、设施或部件坠落1、电杆埋深不足、杆根泥土松动、杆根裂纹；2、塔脚螺丝、塔材缺失；3、拉线松动、不受力、断股或腐蚀严重。
