百级ffu层流罩结构与应用
FFU层流罩结构
层流罩结构:层流罩由箱体、FFU风机、空气过滤器、导风板等组成；外箱体多层酸洗静电喷涂或全不锈钢可选。
层流罩有悬挂吊顶式、可移动支撑式。
层流罩结构紧凑实用，操作方便，层流罩可以单个使用，也可多个连接组成整个洁净区生产线。
层流罩相关原理与技术参数：层流罩是将空气经风机形成一定的风压后，再通过高效空气过滤器过滤，由导风板均压后，将过滤后洁净空气呈垂直气流形式送进洁净工作区域，从而保证了洁净工作区域达到生产环境所需的高洁净度。
与洁净室相比，层流罩具有投资小，见效快，层流罩对厂房土建要求低，安装简单方便，省电等优点。
可灵活悬挂吊顶式也可移动支撑式，满足局部高洁净度的要求。
净化等级：99.99%@0.3um（静态100级美国联邦标准209E）平均风速：0.25—0.45m/s（可调）噪音：≤60dB电源：220V 50HZ百级洁净层流罩说明●百级洁净层流罩是可提供局部洁净环境的空气净化单元,可灵活的安装在需要高洁净度区域上方，百级洁净层流罩可以单个使用，也可多个组合成带状洁净区域。
工作原理：●百级洁净层流罩是将空气以一定的风速通过初、高效过滤器后，形成均速洁净气流，使洁净空气呈单向垂直气流，从而保证了工作区内的洁净度。
百级洁净层流罩可以在低洁净度环境下，创造局部高洁净度环境的设备，可使局部工作环境达到百级，配置低噪音离心风机及减震装置。
●安装方式可以悬吊或支架支撑，箱体采用优质SUS304#/SUS316#不锈钢，结构坚固，电器系统安全可靠。
百级洁净层流罩用于洁净环境要求较高的场所，广泛应用于精密电子、医药、国防、科技、生物工程等领域，如：精密电子装置操作间、制药车间安全洗烘灌封流水线、抗生素瓶洗烘灌封流水线，口服液瓶洗烘灌封流水线，大输液生产线上的洁净送风处理等环境广泛使用。
是在低净化区域中达到高净化级别要求的理想设备。
FFU原理及结构
≤0.39m/s2
箱体材质.铝锌合金.源自电源220V，50HZ，单相
功率
80-120W
净重
25kg
二、操作维护
操作说明
1、接通220V、50HZ电源，打开调速器，根据需要调好风速，确认风机工作正常。
2、待风机正常运转3分钟后即可开始工作。
用FFU、支撑架结构件、防静电窗帘等可组装成多种尺 寸的10-10万级的洁净室和洁净生产线。
2、特别适合于组装成超净生产线，可根据工艺需要布置为单台使用，也可将多台串联形成100级流水装配线。
3、机体结构采用优质铝锌板，抗腐蚀、防锈、美观大方。
4、独特风道（微阻力流线型）设计
5、产品出厂前均按美国联邦标准209E逐台严格检验，可靠性高。
可选配件
1、直流风机，具有节能、计算机集中控制、运行稳定、噪声低、数字化调速等特性。在高效过滤器初阻力情况下，可节能50%以上，实际运行费用低。可用一台计算机集中控制近5000台风机的运转、调速、工作状态查询等。
1、模块化、组装式结构设计，施工简便，可大大缩短在现场的施工时间。
2、相对于土建式洁净室，造价费用低。
3、适用于建造小面积的洁净区域。
维护保养
1、经常擦拭层流送风单元，保持清洁。
2、高效过滤器定期更换(8-12个月每周期)：
更换高效过滤器后，应重新检测层流送风单元技术参数，达到要求后方可继续工作。
4、检测：
3、本产品自售出之日起一年内，如在正常使用情况下出现故障，本公司负责免费维修并更换损坏的零部件（易损件.高效过滤器等不属保修之列）；非正常使用情况及保修期之外发生设备故障，本公司负责维修，酌情收取维修费及零部件成本费。
一、FFU原理及结构
产品说明
FFU层流罩控制系统FFU群控FFU控制系统方案
FFU层流罩控制系统FFU群控FFU控制系统方案FFU（Fan Filter Unit，风机过滤单元）是一种能够在洁净室环境中产生高品质过滤空气的设备。
FFU层流罩控制系统是一种用来控制和监测FFU设备的系统。
本文将介绍一种基于FFU层流罩控制系统的FFU群控方案。
一、系统结构和原理1.FFU设备：负责产生过滤空气。
2.层流罩：用于限制空气流动方向，确保洁净室内部的空气质量。
3.控制器：用于控制和监测FFU设备的状态和工作参数。
系统工作原理如下：1.控制器通过连接到FFU设备的通信接口，获取FFU设备的实时状态和工作参数。
2.控制器根据预设的控制策略，对FFU设备进行控制操作，比如调整风机转速。
3.控制器将FFU设备的状态和工作参数显示在控制界面上，供操作人员监测和查看。
二、系统功能FFU群控系统具有以下核心功能：1.远程监控：操作人员可以通过网络连接到控制器，远程监控和管理多个FFU设备。
2.状态显示：控制器将FFU设备的状态和工作参数显示在控制界面上，操作人员可以实时监测设备的运行状态。
3.控制调节：操作人员可以通过控制界面对FFU设备进行控制操作，比如调整风机转速、设置定时启停等。
4.报警管理：控制器可以根据设定的报警条件，在设备出现故障或超出工作范围时发出警报。
三、系统特点FFU群控系统具有以下特点：1.灵活性：系统支持多种网络连接方式，可以根据用户的需求选择合适的网络连接方式。
2.可扩展性：系统可以并联多个控制器，实现对更多FFU设备的控制和管理。
3.高精度：控制器具有高精度的传感器和控制算法，可以实时监测和调节FFU设备的运行状态。
4.可靠性：控制器采用可靠的硬件和软件设计，具有高度的稳定性和可靠性，可以长时间运行。
四、实施方案FFU群控系统的实施方案如下：1.系统硬件：选择高精度的传感器、稳定性好的控制器，确保系统的可靠性和稳定性。
2.系统软件：开发易于操作和管理的控制界面，包括实时状态显示、控制调节、报警管理等功能。

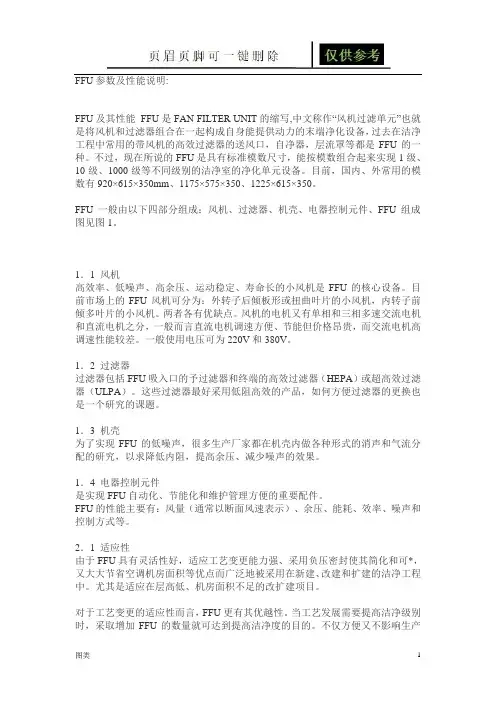

FFU参数及性能说明(图文运用)
FFU参数及性能说明:FFU及其性能FFU是FAN FILTER UNIT的缩写,中文称作“风机过滤单元”也就是将风机和过滤器组合在一起构成自身能提供动力的末端净化设备，过去在洁净工程中常用的带风机的高效过滤器的送风口，自净器，层流罩等都是FFU的一种。
不过，现在所说的FFU是具有标准模数尺寸，能按模数组合起来实现1级、10级、1000级等不同级别的洁净室的净化单元设备。
目前，国内、外常用的模数有920×615×350mm、1175×575×350、1225×615×350。
FFU一般由以下四部分组成：风机、过滤器、机壳、电器控制元件、FFU组成图见图1。
1．1 风机高效率、低噪声、高余压、运动稳定、寿命长的小风机是FFU的核心设备。
目前市场上的FFU风机可分为：外转子后倾板形或扭曲叶片的小风机，内转子前倾多叶片的小风机。
两者各有优缺点。
风机的电机又有单相和三相多速交流电机和直流电机之分，一般而言直流电机调速方便、节能但价格昂贵，而交流电机高调速性能较差。
一般使用电压可为220V和380V。
1．2 过滤器过滤器包括FFU吸入口的予过滤器和终端的高效过滤器（HEPA）或超高效过滤器（ULPA）。
这些过滤器最好采用低阻高效的产品，如何方便过滤器的更换也是一个研究的课题。
1．3 机壳为了实现FFU的低噪声，很多生产厂家都在机壳内做各种形式的消声和气流分配的研究，以求降低内阻，提高余压、减少噪声的效果。
1．4 电器控制元件是实现FFU自动化、节能化和维护管理方便的重要配件。
FFU的性能主要有：风量（通常以断面风速表示）、余压、能耗、效率、噪声和控制方式等。
2．1 适应性由于FFU具有灵活性好，适应工艺变更能力强、采用负压密封使其简化和可*，又大大节省空调机房面积等优点而广泛地被采用在新建、改建和扩建的洁净工程中。
尤其是适应在层高低、机房面积不足的改扩建项目。

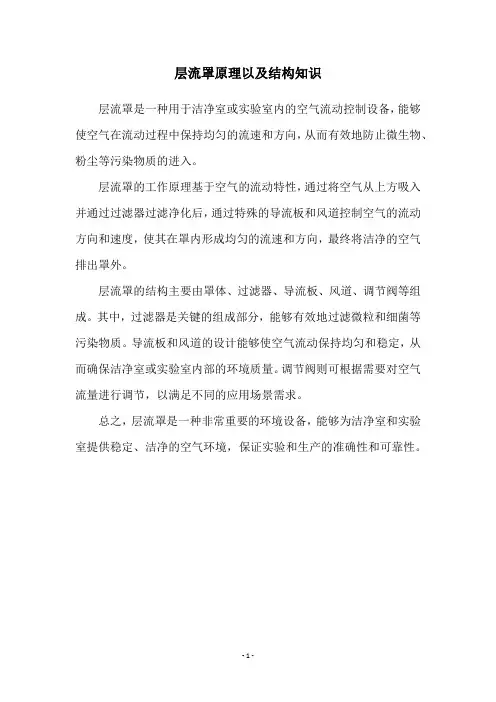

层流罩原理以及结构知识
层流罩原理以及结构知识
层流罩是一种用于洁净室或实验室内的空气流动控制设备，能够使空气在流动过程中保持均匀的流速和方向，从而有效地防止微生物、粉尘等污染物质的进入。
层流罩的工作原理基于空气的流动特性，通过将空气从上方吸入并通过过滤器过滤净化后，通过特殊的导流板和风道控制空气的流动方向和速度，使其在罩内形成均匀的流速和方向，最终将洁净的空气排出罩外。
层流罩的结构主要由罩体、过滤器、导流板、风道、调节阀等组成。
其中，过滤器是关键的组成部分，能够有效地过滤微粒和细菌等污染物质。
导流板和风道的设计能够使空气流动保持均匀和稳定，从而确保洁净室或实验室内部的环境质量。
调节阀则可根据需要对空气流量进行调节，以满足不同的应用场景需求。
总之，层流罩是一种非常重要的环境设备，能够为洁净室和实验室提供稳定、洁净的空气环境，保证实验和生产的准确性和可靠性。
- 1 -。
FFU层流罩的特点和参数
