Waters Empower Software关于分离度计算
empower软件3-处理方法
©2014 Waters Corporation
1
建立一个处理方法
将要学习如何:
– 访问数据的查看界面
– 自定义查看窗口的格式并保存参数 – 利用向导建立一个处理方法 – 将处理方法加入到方法组中
©2014 Waters Corporation
2
访问数据的查看界面-QuickStart
©2014 Waters Corporation
80
©2014 Waters Corporation
选“组份
3D
Components” 标签，在菜单
2D
中选择编辑
（Edit）－
“从方法组复
制”
81
在“结果组”或“结果” 栏点“更新”按钮显示最 新计算结果，然后选中相 应的样品，点工具菜单， 选“查看（Review）”命 令
23
处理方法中的时间参数
用鼠标选定积分区间，点击“下一步”
©2014 Waters Corporation
24
处理方法中的其他参数
如有必要可设定最小峰面积和最小峰高，然后按“下一步”
©2014 Waters Corporation
25
处理方法中的校正参数
按“下一步”
©2014 Waters Corporation
68
编辑含量
©2014 Waters Corporation
点击“是”
69
编辑含量
回到“修改样品”界面，选“文件”菜单, 点“保 存”命令后，退出此界面，回到“项目”界面。
©2014 Waters Corporation
将处理方法中的峰名字拷入“组
份编辑器”界面，填入标样中相 应组份的含量，点“确定”。

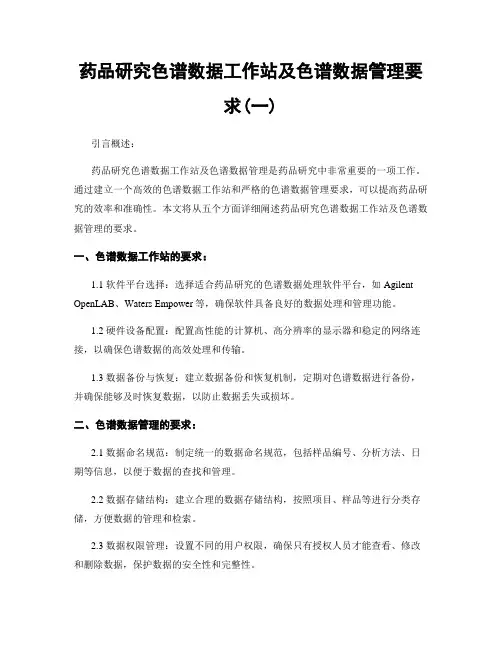

药品研究色谱数据工作站及色谱数据管理要求(一)
药品研究色谱数据工作站及色谱数据管理要求(一)引言概述：药品研究色谱数据工作站及色谱数据管理是药品研究中非常重要的一项工作。
通过建立一个高效的色谱数据工作站和严格的色谱数据管理要求，可以提高药品研究的效率和准确性。
本文将从五个方面详细阐述药品研究色谱数据工作站及色谱数据管理的要求。
一、色谱数据工作站的要求：1.1 软件平台选择：选择适合药品研究的色谱数据处理软件平台，如Agilent OpenLAB、Waters Empower等，确保软件具备良好的数据处理和管理功能。
1.2 硬件设备配置：配置高性能的计算机、高分辨率的显示器和稳定的网络连接，以确保色谱数据的高效处理和传输。
1.3 数据备份与恢复：建立数据备份和恢复机制，定期对色谱数据进行备份，并确保能够及时恢复数据，以防止数据丢失或损坏。
二、色谱数据管理的要求：2.1 数据命名规范：制定统一的数据命名规范，包括样品编号、分析方法、日期等信息，以便于数据的查找和管理。
2.2 数据存储结构：建立合理的数据存储结构，按照项目、样品等进行分类存储，方便数据的管理和检索。
2.3 数据权限管理：设置不同的用户权限，确保只有授权人员才能查看、修改和删除数据，保护数据的安全性和完整性。
三、数据采集与导入要求：3.1 仪器参数设置：在进行色谱分析前，正确设置仪器参数，包括流速、温度、检测器类型等，以确保数据的准确性和可比性。
3.2 样品信息记录：记录样品的详细信息，包括样品来源、制备方法等，以便于后续数据的分析和解释。
3.3 数据导入与校验：导入色谱数据前，进行数据校验，确保数据的完整性和准确性，并进行数据质量控制，如峰形、峰面积等参数的计算和校正。
四、数据处理与分析要求：4.1 峰识别与峰面积计算：使用合适的峰识别算法，对色谱数据进行峰识别和峰面积计算，以获取样品中目标成分的含量。
4.2 数据校正与修正：对数据进行校正和修正，如背景噪声的去除、峰形的修正等，以提高数据的准确性和可靠性。
waters_empower_GPC中文操作说明书
索引 ................................................................................................. 69
目录
iv
图形列表
1-1 1-2 2-1 2-2 2-3 2-4 2-5 2-6 2-7 2-8 2-9 2-10 2-11 2-12 2-13 2-14 2-15 2-16 2-17 2-18 2-19 2-20 2-21 2-22 3-1 3-2 3-3 Empower 登录对话框 ....................................................................... 5 配置管理器 ....................................................................................... 6 使用窄分布标准样校正系统的步骤 ................................................... 8 选择窄分布标准样通道 ................................................................... 10 查看 - 主窗口中显示的第一个进样 ................................................. 11 处理方法向导对话框 ...................................................................... 12 新处理方法对话框 .......................................................................... 12 设置峰宽 ........................................................................................ 13 设置峰阈值 ..................................................................................... 14 设置积分区域 ................................................................................. 15 设置最小面积和高度 ...................................................................... 16 设置 GPC 校正参数 ....................................................................... 16 设置 V0 和 Vt 值 ............................................................................. 17 命名处理方法 ................................................................................. 18 积分和校正后的窄分布标准样 ........................................................ 19 处理方法窗口 （积分页）............................................................... 20 处理方法窗口 （校正页）............................................................... 21 处理方法窗口 （切片页）............................................................... 22 在 “查看”中处理窄分布标准样前的准备 ..................................... 24 应用到第一个窄分布标准样的处理方法.......................................... 25 检查分配的分子量 .......................................................................... 26 计算出的校正曲线 .......................................................................... 28 选择要忽略的校正点 ...................................................................... 30 方法组编辑器 ................................................................................. 32 处理宽分布未知样的步骤 .............................................................. 35 选择宽分布未知样通道 ................................................................... 36 在 “查看”中显示的第一个宽分布未知样 ..................................... 37
Empower操作及数据处理
Empower
一、配置管理器
二、仪器方法和方法组
三、数据采集
四、处理方法的建立
五、查看结果及报告生成
选中“项目（Projects）”
选择父项目选择父项目，，然后按“下一步”。
输入项目的容量输入项目的容量，，如果不要审计追踪如果不要审计追踪，，将“支持‘全面审计追踪’前的勾去掉前的勾去掉，，然后按“下一步”。
注意注意：：推荐将表空间改为
100M
选择访问权
限后限后，，点“下
一步”
选择从其它项目要拷贝的内容（一般选默认Defaults），按“下一步”
命名项目后命名项目后，，按
“完成”
新建的项目出现
在列表上在列表上。
一、配置管理器
二、仪器方法和方法组
三、数据采集
四、处理方法的建立
五、查看结果及报告生成
一、配置管理器
二、仪器方法和方法组
三、数据采集
四、处理方法的建立
五、查看结果及报告生成
一、配置管理器
二、仪器方法和方法组
三、数据采集
四、处理方法的建立
五、查看结果及报告生成
2D 通道峰
用鼠标选定一段基线以设定检测峰起
点和落点的阈值点和落点的阈值，，点击“下一步”
用鼠标选定积分区间用鼠标选定积分区间，，点击“下一步”
如有必要可设定最小峰面积和最小峰高如有必要可设定最小峰面积和最小峰高，，然后按“下一步”
按“下一步”
更正样品信息错误
输入采集数据时缺少的信息。
WatersEmpower色谱工作站操作教程（Thermo版）
贵州旱情简介：2011年7月以来，持续的高温少雨天气导致贵州部分地区发生较为严重旱情，至8月16日贵州干旱监测显示，全省30余个县市出现特旱和重旱。
全省各地多云到晴，赤水河谷、遵义东部、铜仁地区、黔东南大部、黔南南部、黔西南东南部午后有35℃以上的高温。
贵州省干旱监测显示，全省有11个县市出现特旱（兴义、盘县、习水、晴隆、普安、独山、纳雍、贵定、册亨、荔波、余庆），20个县市区出现重旱（施秉、麻江、金沙、石阡、黔西、清镇、贞丰、白云、龙里、赤水、开阳、瓮安、贵阳、都匀、惠水、三都、息烽、安龙、榕江、乌当），30个县市区出现中旱。
较15日，特旱站数增加1个，重旱站数减少1个。
贵州省气象台16日11时和15时继续发布高温黄色预警信号和干旱橙色预警信号，16日白天，赤水河谷、遵义市大部、铜仁地区、黔东南州大部、黔南州南部、黔西南州东南部午后有35℃以上的高温，其中，赤水河谷、遵义市东部、铜仁地区大部、黔东南州北部午后有37℃以上高温。
据贵州省防汛抗旱指挥部统计，进入8月，贵州大部分地区旱情仍维持并呈发展态势，截至12日，全省农作物受灾面积1566万亩，有300多万人、126万头大牲畜发生临时饮水困难。
16日夜间到17日白天，贵州全省各地多云到晴，西部地区有分散阵雨或雷雨，赤水河谷、遵义市东部、铜仁地区、黔东南州大部、黔南州南部、黔西南州东南部午后有35℃以上的高温。
17日夜间到20日，全省各地多云到晴，赤水河谷、遵义东部、铜仁地区、黔东南大部、黔南南部、黔西南东南部午后有35℃以上的高温。
截至8月29日，贵州省出现特旱，23个县市、重旱36个县市区、中旱17个县市。
特旱区域主要分布在铜仁地区西部、黔东南州中西部、黔南州中东部及南部、六盘水市南部、黔西南州西南部、遵义市东部局地。
截至8月25日，贵州省除贵阳市云岩区外的87个县（市、区）均不同程度受灾，因旱受灾人口2000多万，有近550万人、280多万头大牲畜发生临时饮水困难。
Waters高效液相色谱Empower 工作站中文教程
WatersHPLC System Basic Teaching Material For Empower Software沃特斯高效能液相層析系統－資料處理軟體基礎操作指引美商沃特斯公司-台灣分公司Version Issue Date Author Comments1.0 Aug / 2003 Waters Taiwan Initial VersionContent一、電腦/層析軟體開機/開始操作畫面說明 (3)二、資料處理系統操作介面/畫面說明 (3)三、Project 之建立 (4)四、層析系統(Chromatographic system)之建立 (8)五、使用者(User)之建立 (11)六、實驗開始/ 儀器方法( Instrument Method )之建立 (13)七、數據處理方法( Processing Method )之建立 (16)八、報表列印說明 (24)一、電腦/層析軟體開機/開始操作畫面說明a.打開電腦電源開關，進入作業系統，連續按兩下”EMPOWER LOGING” 圖像。
b.輸入UserName(例如:System)、Password(例如:Manager)，按OK。
c.進入EMPOWER畫面( Pro 或Quick Start介面，可依使用者設定而不同)。
二、資料處理系統操作介面/畫面說明圖像功能描述Run Samples 開始樣品分析。
Browse Project Project 瀏覽、數據處理與列印。
Configure System 層析系統設定。
Process Data 數據處理。
Review Data 數據瀏覽、處理。
Print Data 報表列印。
三、PROJECT 之建立a.打開電腦電源開關，進入作業系統，連續按兩下”EMPOWER LOGING” 圖像。
b.輸入UserName以及Password，按OK。
c.進入EMPOWER Pro畫面，點選”Configure System”。
沃特世empower 培训EMP 其它 USP计算信噪比说明
Empower 3 计算USP、EP 和JP 信噪比1.计算方法2.使用空白值计算信噪比计算方法软件根据最新的美国、欧洲和日本药典计算信噪比，公式如下:s/n = 2h/h n其中：h = 与组分对应的峰高hn = 在等于半高处峰宽的至少五倍(USP) 或20 倍（EP 和JP）的距离内，观测到的最大与最小噪音值之间的差值，并且，此段距离以空白进样的目标峰区域为中心。
可以指定是否使用处理方法的“适应性”选项卡中的“计算USP、EP 和JP s/n”（以前“为计算EP s/n”）复选框计算USP、EP 和JP s/n。
也可以指定是否使用由空白进样中的峰区域计算的噪音值计算USP s/n、EP s/n 和JP s/n。
每个峰的噪音区是唯一的。
通过在各个峰的保留时间处将噪音区居中的相应空白进样来确定噪音区。
指定半高处乘子参数，从而定义噪音区。
USP s/n新的适应性峰字段USP s/n 使用“美国药典”中的信噪比(s/n) 公式计算。
USP s/n 计算公式如下：2 ╳峰高/（噪音/缩放）其中：峰高= 峰高的绝对值噪音= 峰的噪音值（峰到峰噪音）缩放= “缩放到微伏”值缺省情况下，软件将USP s/n 值报告为6 位精度，不采用科学计数法也没有单位。
用于计算USP s/n 的噪音值将根据“使用空白进样中位于峰区域内的噪音”选项的状态来确定：• 选中该选项时，软件用空白进样中所确定的峰到峰噪音计算每个峰的噪音值。
该值针对单个空白进样的相同通道中的区域进行计算。
此区域以峰保留时间为中心，宽度等于半高处峰宽乘以USP 噪音区的半高处乘子值。
软件在结果中将此噪音值报告为USP 噪音。
缺省情况下，软件将该值报告为6 位精度，不采用科学计数法，单位为“图单位”。
• 清除该选项后，软件将使用结果的峰到峰噪音值；不使用空白进样计算噪音。
在处理方法的“噪音和漂移”选项卡中，指定此区域的开始和结束时间。
在处理方法的“适应性”选项卡上，“USP s/n 噪音区的半高处乘子”字段的范围在1 到99 之间，缺省为5。
water Empower_数据处理与报告
Empower 2 软件二维数据处理标准曲线定量原理选择相应的“项目（Project）”, 然后点击确定¡数据处理流程—查看数据，并建立处理方法（processing method）—改变样品，输入标准品的浓度/含量—处理数据—查看结果在“通道（Channels）”标签栏下，选择最低浓度标准样品，然后选“查看（Review)”命令，到查看窗口创建处理方法。
选择“新建（New）”，“处理方法（Processing Method）”命令选择“使用处理方法向导（Use Processing Method Wizard)”, 然后按“确定”用鼠标选定一段基线以设定检测峰起用鼠标选定积分区间，点击“下一步”如有必要可设定最小峰面积和最小峰高，然后按“下一步”按“下一步”选择或输入峰（组份）的名字，它们一定要与组点击“下一步”选择“外标校正（External Standard Calibration)”然后点击“下一步”命名处理方法，然后按“完成”回到“查看（Review）”窗口然后选择“退出”命令¡数据处理流程—查看数据，并建立处理方法（processing method）—改变样品，输入标准品的浓度/含量—处理数据—查看结果回到“样品组（sample sets）”窗口填标样含量：选中样品组，选“工具（tools）”菜单，点“改变样品Alter Sample”命令。
对于非样品组进样的样品，则回到“项目（Project）”窗口通道选项卡下，填标样含量：选中所需的标准样的通道，选“工具（tools）”菜单，点“改变样品（Alter Sample）”命令。
在出现的修改样品界面，选“编辑（Edit)”菜单，点“含量(Amounts)”命令。
选择建立好的处理方法的名字，点“打开”如果出现此对话框，单击“是”回到“修改样品”界面，选“文件”菜单, 点“保存”命令后，退出此界面，回到“项目”界面。
¡数据处理流程—查看数据，并建立处理方法（processing method）—改变样品，输入标准品的浓度/含量—处理数据—查看结果点击“使用指定的处理方法（Use specified processing method)”然后指定处理方法，按“确定”¡数据处理流程—查看数据，并建立处理方法（processing method）—改变样品，输入标准品的浓度/含量—处理数据—查看结果在“结果组Results sets”或“结果Results”栏点“更新Update”按钮显示最新计算结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于分离度计算
前者，曾论及未购买系统适应性选
择件的用户如何计算半峰宽法柱
效，其后多有用户问及如何计算分
离度。
由公式可知，计算分离度亦
需半峰宽之值：
其中，R 为分离度，RT为保留时
间，W为半峰宽。
本文简述无系统适应性选择件时
如何计算分离度。
1 获取半峰宽之值
1.1 建立名为半峰宽之自定义字段。
名称：半峰宽
字段类型：峰
数据类型：实数
数据来源：计算
公式：1.175*拐点处宽度
宽度：12
精度：6
1.2 启动ApexTrack积分
于处理方法之积分表中设定积分算法为ApexTrack，此时积分即可得半峰宽之值。
其中，半峰宽之单位为秒。
2 计算分离度
2.1 建立名为分离度之自定义字段
名称：分离度
字段类型：峰
数据类型：实数
数据来源：计算
宽度：12
精度：6
公式：
1.18*60*(CCompRef2[保留时间]-CCompRef1[保留时间])/(CCompRef2[半峰宽]+CCompRef1[半峰宽])
2.2 计算分离度
启动ApexTrack算法，于处理方法中指定欲计算分离度之峰对，即CCompRef1与CcompRef2。
然后积分，校正（标准样品）或定量（未知样品）即可得分离度之值。
此法系由色谱理论模型导出，故以此法计算非高斯峰之分离度或有误差，愿知者识之。
