色谱峰,色谱柱与参数
色谱柱名词解释
色谱柱是色谱分析中使用的一种关键设备，用于将混合物中的成分分离并进行定性和定量分析。
以下是一些与色谱柱相关的常见名词解释：
1. 固定相（Stationary Phase）：色谱柱中的固定涂层或填料，具有特定的化学性质和分离能力。
样品在固定相中发生相互作用，导致不同成分以不同速度移动并被分离。
2. 流动相（Mobile Phase）：用于携带样品通过色谱柱的流体，可以是气体（气相色谱）或液体（液相色谱）。
流动相的选择取决于分析目标和色谱柱类型。
3. 柱效（Plate Number）：用于描述色谱柱分离能力的度量。
柱效越高，表示色谱柱的分离效果越好。
4. 保留时间（Retention Time）：在色谱柱中，样品组分从进样到检测器出现的时间。
保留时间可以帮助确定化合物的特征和纯度。
5. 色谱峰（Chromatographic Peak）：色谱图中呈现出的高度峰值，表示在特定保留时间内检测到的样品成分。
6. 柱温（Column Temperature）：色谱柱的操作温度，可以对分离效果和分析速度产生影响。
某些分析方法需要在特定的温度下进行。
7. 柱寿命（Column Lifetime）：色谱柱使用期限，取决于使用条件和期间的保养和维护。
柱寿命的结束通常由分离性能下降或峰形变得不规则来决定。
气相色谱中常用的术语和参数
1.典型的色谱图在用热导检测器时，往色谱仪中注入带有少量空气的单一样品时，得到图1-3-4的典型气相色谱图。
在图1-3-4中当没有样品进入色谱仪检测器时0t是噪声随时间变化的曲线，一般是一条直线，叫作“基线” 。
h是峰高，其他符号将在后边解释。
2. 区域宽度区域宽度是色谱流出曲线中很重要的参数，它的大小反映色谱柱或所选色谱条件的好坏。
区域宽度有以下三种表示方法：（1）半高峰宽（peak width at half height）（Wh/2）是在峰高一半处的色谱峰的宽度，即图 1-3--2中的CD ，单位可用时间或距离表示。
（2）峰宽（peak width）（W ）是在流出曲线拐点处作切线，在图1-3-2中于基线上相交于E，F 处，此两点间的距离叫峰宽，有些色谱书上叫做“基线宽度” 。
（3）标准偏差（σ ）在图 1-3-2中AB距离的一半叫标准偏差。
在这三种表示方法中以前两者使用较多，三者的关系是：3. 保留值（retention value）保留值是总称，具体参数的名称有以下一些：（1）死时间（dead time）(tM) 一些不被固定相吸收或吸附的气体通过色谱柱的时间，如用热导池作检测器时，从注射空气样品到空气峰顶出现时的时间，以s或min为单位表示。
（2）死体积（dead volume）（Vm）指色谱柱中不被固定相占据的空间及进样系统管道和检测系统的总体积，等于死时间乘以载气的流速。
（3）死区域（dead zone）（ Vg）指色谱柱中不被固定相占据的空间。
（4）保留时间（retention time）（ tR）从注射样品到色谱峰顶出现时的时间，以s或min为单位表示。
（5）调整保留时间（adjusted retention time）保留时间减去死时间即为调整保留时间（tR-tM）。
（6）保留体积（retention volume）（ Vr）从注射样品到色谱峰顶出现时，通过色谱系统载气的体积，一般可用保留时间乘载气流速求得，以mL为单位表示。

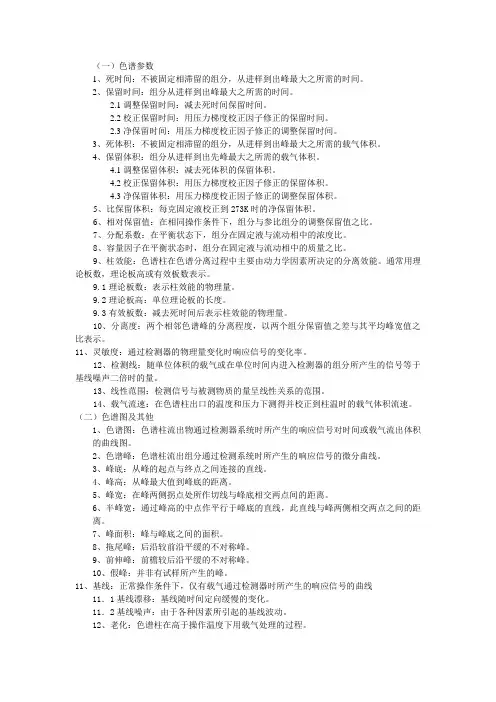

色谱参数及色谱图方面的术语
（一）色谱参数1、死时间：不被固定相滞留的组分，从进样到出峰最大之所需的时间。
2、保留时间：组分从进样到出峰最大之所需的时间。
2.1调整保留时间：减去死时间保留时间。
2.2校正保留时间：用压力梯度校正因子修正的保留时间。
2.3净保留时间：用压力梯度校正因子修正的调整保留时间。
3、死体积：不被固定相滞留的组分，从进样到出峰最大之所需的载气体积。
4、保留体积：组分从进样到出先峰最大之所需的载气体积。
4.1调整保留体积：减去死体积的保留体积。
4.2校正保留体积：用压力梯度校正因子修正的保留体积。
4.3净保留体积：用压力梯度校正因子修正的调整保留体积。
5、比保留体积：每克固定液校正到273K时的净保留体积。
6、相对保留值：在相同操作条件下，组分与参比组分的调整保留值之比。
7、分配系数：在平衡状态下，组分在固定液与流动相中的浓度比。
8、容量因子在平衡状态时，组分在固定液与流动相中的质量之比。
9、柱效能：色谱柱在色谱分离过程中主要由动力学因素所决定的分离效能。
通常用理论板数，理论板高或有效板数表示。
9.1理论板数：表示柱效能的物理量。
9.2理论板高：单位理论板的长度。
9.3有效板数：减去死时间后表示柱效能的物理量。
10、分离度：两个相邻色谱峰的分离程度，以两个组分保留值之差与其平均峰宽值之比表示。
11、灵敏度：通过检测器的物理量变化时响应信号的变化率。
12、检测线：随单位体积的载气或在单位时间内进入检测器的组分所产生的信号等于基线噪声二倍时的量。
13、线性范围：检测信号与被测物质的量呈线性关系的范围。
14、载气流速：在色谱柱出口的温度和压力下测得并校正到柱温时的载气体积流速。
（二）色谱图及其他1、色谱图：色谱柱流出物通过检测器系统时所产生的响应信号对时间或载气流出体积的曲线图。
2、色谱峰：色谱柱流出组分通过检测系统时所产生的响应信号的微分曲线。
3、峰底：从峰的起点与终点之间连接的直线。
4、峰高：从峰最大值到峰底的距离。
色谱图和峰参数
色谱图和峰参数色谱图和峰参数Ø色谱图(chromatogram)——样品流经色谱柱和检测器，所得到的信号-时间曲线，又称色谱流出曲线(elution profile)。
Ø基线(base line)——经流动相冲洗，柱与流动相达到平衡后，检测器测出一段时间的流出曲线。
一般应平行于时间轴。
Ø噪音(noise)——基线信号的波动。
通常因电源接触不良或瞬时过载、检测器不稳定、流动相含有气泡或色谱柱被污染所致。
Ø漂移(drift)——基线随时间的缓缓变化。
主要由于操作条件如电压、温度、流动相及流量的不稳定所引起，柱内的污染物或固定相不断被洗脱下来也会产生漂移。
Ø色谱峰(peak)——组分流经检测器时响应的连续信号产生的曲线。
流出曲线上的突起部分。
正常色谱峰近似于对称形正态分布曲线（高斯Gauss曲线）。
不对称色谱峰有两种：前延峰(leading peak)和拖尾峰(tailing peak)。
前者少见。
Ø拖尾因子(tailing factor，T)——T＝，用以衡量色谱峰的对称性。
也称为对称因子(symmetry factor)或不对称因子(asymmetry factor)。
《中国药典》规定T应为0.95~1.05。
T＜0.95为前延峰，T＞1.05为拖尾峰。
Ø峰底——基线上峰的起点至终点的距离。
Ø峰高(peak height，h)——峰的最高点至峰底的距离。
Ø峰宽(peak width，W)——峰两侧拐点处所作两条切线与基线的两个交点间的距离。
W＝4σØ半峰宽(peak width at half-height，Wh/2)——峰高一半处的峰宽。
Wh/2＝2.355σØ标准偏差(standard deviation，σ)——正态分布曲线x＝±1时（拐点）的峰宽之半。
正常峰的拐点在峰高的0.607倍处。
3种色谱参数的详细说明
3种色谱参数的详细说明
1、色谱柱柱效参数：
色谱柱的柱效通常是用理论塔板数或有效理论塔板数来衡量，而它们的大小又与区域宽度有直接关系。
区域宽度：这个色谱流出曲线上的一个重要参数，它的大小反映色谱柱与所选色谱条件的好坏，从色谱分离的角度着眼，希望区域宽度越窄越好，通常度量色谱区域宽度有三种方法：标准偏差，峰宽以及半峰宽。
2、色谱的分离参数：
塔板数和塔板高度：色谱分析的前提是待测组分的分离，而无论柱效参数还是选择性参数均反映不出分离效能的高低，为此引入了一个衡量色谱柱综合分离能力的指标-分离度。
分离度又称分辨率，它是以组分的分离情况来制定的，当两组分色谱峰之间的距离足够大，两峰不互相重叠，即保留值有足够的差别，且峰形较窄时，才可以仍为两组分达到了较好的分离，因此色谱图上相邻两峰的保留时间之差与峰宽均值的比值称为分离度，其定义式为：
式中tR1,tR2分别组分1.2的保留时间；W1,W2分别为组分1.2的峰宽，分离度作为两相邻色谱峰分离程度的量度，其值也大，表明两组分的分离情况越好，对于等面积的两色谱峰，当R=1时，两峰有5％的重合，两峰的分开程度为95％，而当R=1.5时，两峰的分离程度达99.7％，可认为两峰完全分离，如图所示，因此R=1.5可作为两峰完全分离的标志。
不同分离度时两峰分离情况
用色谱图上得到的信息，利用定义式可直接计算分离度，但并不能提现出影响分离度的因素，其影响因素将在色谱方程式中做具体阐述。
3、相平衡参数：
在色谱分离过程中，混合物中的两个组分要达到完全分离，其中重要的一点是两组分色谱峰间的距离必须足够大，也就是说两组分保留值的差别要足够大。
以上关于色谱的三种参数介绍，更多内容后期会更新，如果需要可以关注或者查
阅更多资料。
高效液相色谱基础知识总结
（LC-MS），有效的弥补了色谱法定性分析特征性差的弱 点，成为最重要的分离分析方法之一， LC-MS在选择性、 灵敏度、分子量测定和提供结构信息方面具有明显的优 势，能够同时获得可靠的定性定量结果，因而被广泛应 用于药物的质量控制（杂质、副产物、降解产物等的鉴 定和测定）、药物在生物体内的吸收、分布和代谢研究 （包括代谢物的结构确定及定量）和临床医学研究（如 蛋白异常的研究）。 LC-MS已成为新药研究必不可少的 手段。20世纪70年代，高效液相色谱法崛起克服了
高效液相色谱基础知识总结
二、基本概念和术语
一、色谱图和峰参数 1、色谱图(chromatogram)--样品流经色谱柱和检测器， 所得到的信号-时间曲线，又称色谱流出曲线(elution profile)。 2、基线(base line)--经流动相冲洗，柱与流动相达到 平衡后，检测器测出一段时间的流出曲线。一般应平行 于时间轴。基线反映仪器及操作条件的恒定程度，主要 由流动相中的杂质等因素决定。
键合相色谱法是将类似于气相色谱中的固定液的液 体，通过化学反应键合到硅胶表面，从而形成固定相。
高效液相色谱基础知识总结
采用化学键合固定相的色谱法称为键合相色谱。若采用 极性键合相、非极性流动相，则称为正相色谱；采用非 极性键合相、极性流动相，则称为反相色谱。这种分离 的保留值大小，主要决定于组分分子与键合固定液分子 间作用力的大小。
高效液相色谱基础知识总结
气相色谱法不能直接用于分析难挥发、热不稳定及高分 子化合物等的弱点，大大扩大了色谱法的应用范围，把 色谱法推进到一个新水平。
高效液相色谱（high performance liquid chromatography, HPLC）是一种高效、快速的分离分析 技术，具有灵敏度高、选择性好的特点。HPLC具有的同 时分离和分析的功能对于体内药物分析和体内内源性物 质的分析及成分复杂的中药分析尤其重要。 HPLC的分离 功能还广泛用于药物的纯化和制备，如用制备色谱分离
色谱柱参数
色谱柱的参数 色谱柱的参数
色谱柱的参数 色谱柱的参数 载碳量
硅胶表面键合相的比例 与比表面积，键合覆盖度等有关 对ODS，载碳量从7-18%（ODS-100Z为20%）不等 ODS的载碳量高， 则保留增加，适合分析非极性化合 物。制备色谱的上样量也可以增加 载碳量通常影响选择性
色谱柱的参数 色谱柱的参数
硅胶表面性质-纯度
柱的化学性质
样品性质决定柱的化学性质 样品性质决定柱的化学性质
样品结构 溶解性（有机溶剂、水） pH值 极性 酸碱性 分子量
分离目的决定柱的物理性质 分离目的决定柱的物理性质
分析? 制备? 快速分析?（如Super-ODS） 含量分析? 杂质检验? 所有组分分离?
色谱柱的参数 色谱柱的参数
柱长、内径
色谱柱的参数 色谱柱的参数
粒径
粒径越小，分离越快, 柱效越高。但柱压力越高，柱容易被污染， 寿命低 LC-MS和常规分析柱通常使用5 μm填料。3 μm填料使用的困难程 度大，一般非必要时不使用(ODS-100V) Super-ODS为2 μm 填料，UPLC为1.7 μm填料 3cm以下的制备色谱柱通常使用5-10 μm填料 更大内径的制备色谱柱通常使用更大的粒径，如10 μm, 或20 μm
色谱柱的参数 色谱柱的参数
封端的效果：
色谱柱的参数 色谱柱的参数
封端-高封端的ODS色谱柱
pH使用范围宽 极性基团封端的色谱柱可以在高水相流动相条件下使用，适合分离 极性化合物 残留的硅醇基影响最小，碱性化合物不拖尾 改善选择性 一般优先使用高封端的色谱柱
色谱基本理论
色谱基本理论第一节色谱图及基本参数一、谱图：色谱柱流出物通过检测器时所产生的响应信号对时间的曲线图，其纵标为信号强度(mv)，横坐标为保留时间(min)。
二、关术语：色谱峰(Peak)：色谱柱流出组分通过检测器时产生的响应信号的微分曲线。
峰底(Peak Base)：峰的起点与终点之间连接的直线。
峰高h(Peak Height)：峰最大值到峰底的距离。
峰(底)宽W(Peak Width)：峰两侧拐点处所作切线与峰底相交两点之间的距离.就是从色谱峰两侧的转折点(拐点)作切线，在基线上的截距叫峰底宽；简称峰宽；峰高一半处色谱峰的宽度叫半峰宽。
由于色谱峰顶呈圆孤形，色谱峰的半峰宽并不等于峰底宽的一半半(高)峰宽W1/2(Peak Width at Half Height)：通过峰高的中点作平行于峰的直线，其与峰两侧相交两点之间的距离。
峰面积(Peak Area)：峰与峰底之间的面积，又称响应值。
标准偏差(σ)(Standard Error)：峰高的0.607倍处所对应峰宽的一半。
拖尾峰(Tailing Peak)：后沿较前沿平缓的不对称峰。
前伸峰(Leading Peak)：前沿较后沿平缓的不对称峰。
鬼峰(Ghost Peak)：不是试样所产生的峰，亦称假峰。
基线(Baseline)：在正常操作条件下,仅由流动相所产生的响应信号的曲线。
基线飘移(Baseline Drift)：基线随时间定向的缓慢变化。
基线噪声(N) (Baseline Noise)；由各种因素所引起的基线波动。
谱带扩展（Band Broadening）：由于纵向扩散，传质阻力等因素的影响，使组分在色谱柱内移动过程中谱带宽度增加的现象。
三、保留值的基本参数保留时间(t R)(Retention time)：组分从进样到出现峰最大值所需的时间。
死时间(t M)(Dead time)：不被固定相滞留的组分从进样到出现峰最大值所需的时间调整保留时间(t’R )：t R’= t R-t M，即扣除了死时间的保留时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
死时间 (dead time，t0)--不保留组分的保留时间。
即流动相（溶剂）通过色
谱柱的时间。
在反相 HPLC 中可用苯磺酸钠来测定死时间。
死体积 (dead volume，V0)-- 由进样器进样口到检测器流动池未被固定相所占
据的空间。
它包括 4 部分：进样器至色谱柱管路体积、柱内固定相颗粒间隙（被
流动相占据， Vm ）、柱出口管路体积、检测器流动池体积。
其中只有Vm 参与色谱平衡过程，其它 3 部分只起峰扩展作用。
为防止峰扩展，这 3 部分体积应尽量减小。
V0＝ F×t0（F 为流速）
梯度方法的建立：
Rs 1a -1k
（
a
） N () 41k
k(t G F / 1.15V m)
Rs：分离度，表示两峰分离程度的物理量。
k：容量因子，表示某溶质在固定相和流动相中物质的量的比，在等度洗脱中。
一种物质的 k 值是恒定不变的。
上面两试针对的是梯度洗脱，k 表示的平均容量因子。
a：分离因子，两个溶质的容量因子的比。
通常 k 大的作为分子。
表示两物质分离
能力的大小。
N：理论塔板数，表示柱子的分离能力，也就是柱效。
t G：梯度时间；F：流速； V m：死体积；：梯度变化范围。
常见问题和维护：
整个液相系统最值得关注的常数：压力
除体系受到污染之外，几乎所有柱前的问题都能在压力变化上表现出来。
压力来源：泵上的压力传感器
最常见的问题：
压力小（几乎为零）：说明没有流动相流过柱子。
可能原因：
柱前漏夜
流速设为 0 了
流动相干了
吸滤头没有放流动相液面之下
流路中有大段气泡
处理方法：
漏液：从泵的出口到柱子的前端接口（柱后漏液几乎不会影响压力值）顺次检查。
泵上有自己的漏液传感器。
检测到漏液。
会停止工作并蜂鸣，变红。
同时显示错
误信息： ERROR：LEAK DETECTED 。
发现漏液点，先停泵，重新接好。
将漏
液擦干。
有的漏液不明显，这时压力的也不会太小，检查时要注意，可用手仔细摸各个接口，感觉是否湿冷。
流路中有大段气泡：
通过大流速（如5ml/min ）冲洗可以去除泵体内气泡。
也就是常说的PURGE。
按下泵的面板上的purge 键即可。
每次 PURGE 的时间和流速可以在面板上设定。
通常不改。
初始值应该是5ml/min ， 3min。
但有时候泵体内空气太多， purge 都不可以，或者很难抽上流动相，这是可以在purge 的同时，用注射器，在泵的废液出口处抽。
直到没有气泡。
关于偶尔出现的气泡，不用太过在意，因为：
1.有脱气机在。
2.在 purge 时，由于流速太大，难免会出现气泡。
尤其是在purge 阀开超过 180
度，废液出口处出现气泡就跟平常了。
3.只要气泡不在泵腔内堆积，就几乎不会影响到分析结果。
只要出了泵口，在
高压下会
被压缩的很小。
不影响流路的延续性。
所以，只要观察压力变化，如果压力没有异常波动，就行。
在泵体内有气泡堆积
时，压力波动会变大。
什么样的波动算正常，需要大家注意观察。
根究经验，在
以恒定流速，梯度不变时，面板上以 MP 为单位的显示值应该几乎不变。
频繁出现的气泡会影响到流路的延续性，应该注意。
吸滤头堵，管路脏（通常是
水相）有可能带来频繁出现的气泡。
可以先 A ，B 的溶剂瓶调换一下。
PURGE 三五次。
后换回来，再 PURGE 两次。
清洗一下管路。
压力过大：说明流路堵了
逐段排查，先从柱（预柱）前接口（因为柱子最易堵）断开，以一定流速走：
压力正常，说明是柱子及其后的某一段堵了（通常是柱子）。
换柱子（或预柱）。
压力还高：说明是柱前某段堵了。
这时再将进样器出口（接柱子）的peek 管接头拧下：
压力正常：说明是这段peek管堵了。
换 peek 管。
压力还高：说明是进样器之前的部分堵了。
通常是进样器六通阀堵了。
反冲或清
洗流通阀。
其它部分依次类推。
压力波动大：说明流路中的液流不平稳，这时色谱图通常保留时间不稳定，峰型也不好。
得到的线性，重复性也不会好。
可能原因：泵体内有气泡，泵头单向阀坏。
先确认是哪一台泵有问题。
先走100%A 相。
看是否压力还是波动大，还大则说
明A 泵有问题。
压力正常则说明 A 泵正常。
再走 100%的 B 相，过程如上。
确认
好泵之后，先 purge 一下，以驱赶气泡。
Purge 两次后，还是压力波动大，这有
可能单向阀坏了，需要清洗或更换。
Ctc 自动进样器的常用维护操作（实验室现场操作）：
换针：
调针位：
调针位：
设定洗针体积：
一些小概念：
PEEK：聚醚醚酮
色谱管道，外径多为 1/16inch，1inch=2.54cm，1/16in=2.54cm，内径大小以颜色
标准，红色（我们用的）最小，为 0.13mm（应该是国际统一标准）
PEEK 接头手紧即可
不锈钢接头要用工具紧
接头分一体的和分为主体和压紧环两部分的。
后者在拧紧的过程中，不易带动管
道扭曲变形。
不锈钢的压紧环是一次性的
单位换算：
1MPa=10bar=7500.6torr=14.5psi
Psi：pound per square inch (psi)
Torr：托里彻利，标准大气压的1/760。
也就是 mmHg（毫米汞柱）
其它问题：
残留大：
很可能是洗针过程有问题，注意观洗针时有没有抽上液体，抽上来的液体是否有很多气泡。
出现过由于转子磨损，洗针液不能顺畅流出进样口。
造成洗针不充分。
清洗或更换转子。
也可能进样过程有问题，注意观察进样针活塞是否推到底。
可能由于流通阀堵塞，造成压力大，进样针没法推到底。
重现性不好：
内标波动大，可能喷雾针脏了，使得喷雾不均匀。
可能是液相方法没有开发好。
峰型差，峰太宽都有可能造成面积不重复（不会差别太大）。
注意观察重现性不好的那几针，是否峰型比较特殊，保留时间也有较大变化，如
果是，很有可能是由于 pump 里进了气泡，造成流速不稳，这点可以从压力变化得
到确认，但是好像没法记录压力曲线。
质谱检测器的色谱图： chromatogram，强度和时间的图。
等同于紫外检测的色谱图。
质谱检测器的光谱图： spectrum，某一时间点（段时间内平均）的强度相对质荷
比的图
下图上半为一色谱图，下半部为图是灰色方块（ 2.5min 左右）内，平均强度相对质荷比的光谱图。
类似于紫外中的全波长图。
分辨率： unit 分辨率定义为半峰宽为0.7。
其意义如下：
ln 2
W1/2=W
2
W=1.70 W1/ 2
W1 / 2=0.7则W=0.7*1.70=1.19
差不多刚好实现单位质荷比的分离
线性范围：
信号强度与样品浓度的关系可用如下关系式表示： R=ARCX 。
R 为信号强度大小，AR 为响应因子。
C 为样品浓度， X 为指数。
X=1 ，表示在线性范围之内，考虑到实验误差等因素。
一般只要 X 在 0.98-1.92 之间，就认为还在线性范围之内。
线性范围是一个浓度范围，下限比较难测。
通常就以最小检测量或最小检测浓度作为线性范围的下限。
检测器的线性范围。
