关于铅笔测试硬度的试验培训
宗申机车工程验证部
结束
欢迎交流指导
宗申机车工程验证部
铅笔硬度测试标准测试法
1、概述 2、试样的制作及环境 3、硬度测试的方法及要求 4、硬度等级的判定
ቤተ መጻሕፍቲ ባይዱ
2014.11
陈贵生
宗申机车工程验证部
1、概述
1、该方法用已知硬度的铅笔芯或绘图笔笔芯来对衬底上的有机涂层的硬度 进行快速又花费少的判定。
2、下图是一套校准绘图铅笔芯硬度表： 6B-5B-4B-3B-2B-B-HB-F-H-2H-3H-4H-5H-6H
宗申机车工程验证部
精确度及偏差
1、由于硬度的判定存在着一定的人为主观因素，多以试验也可采用多种方法 控制试验的精度及偏差。
a：多实验室测试时：用三种不同的涂在面板上的涂层，由十个实验员在十个实验室
进行测试，且不同实验室之间反复转换铅笔芯及面板；实验室之间的标准偏差为0.61，
置信水平为95%及为可信。 b：实验室内的重复性：两个实验员在同一实验室内用相同的铅笔和测试面板测得的 两个结果之间的差异如果超过一个铅笔等级单位，则此结果不可信。 c：实验室内的再现性：不同实验员在不同实验室用相同的铅笔及面板或不同的铅笔 相同的面板测得的两个结果（此结果为两个判断的均数）之间的差异如果超过一个铅笔 等级单位，则此结果不可信。
至衬底。
备注 1：在刺或划涂层时实验人员要严密地观察 备注 2：在执行测试时，如果铅笔芯的尖端有些许碎裂，必须重新削尖铅笔芯。
宗申机车工程验证部
硬度的判定
1、硬度的判定分为：凿孔硬度和划伤硬度 凿孔硬度：不会刺穿涂层且行程长度至少为3毫米的最硬的铅笔。 划伤硬度：不会割裂或划伤涂层的最硬的铅笔。
备注：1、对每支铅笔或铅笔芯的凿孔硬度及划伤硬度进行至少两次判断 2、任何不是刺穿（凿孔）的磨损都认为是划伤。
较软
较硬
（两邻近的铅笔芯等级之间的差可视为一个硬度单 位。 ）
宗申机车工程验证部
试样的制作及环境
1、铅笔的制作：对于木质铅笔，用绘图员专用机械卷笔刀 削掉大约5至6毫米的木屑；2、 2、抓住铅笔以90°角度垂 直放在平整的砂纸上，保持90°的角度在砂纸上磨擦铅笔芯 直至获得平坦，光滑，圆形的横截面，且横截面边缘不得有 碎片或缺口。 3、将被测样品平稳、静止、牢固的放置（被测面朝上）。 4、试验测试温度在(23±2℃)，相对湿度为50±5% 的环境
下执行。
宗申机车工程验证部
硬度测试的方法及要求
1、从最硬的铅笔芯开始，紧紧握住铅笔，使得铅笔芯与涂层之间成45°角（指 向 与实验员相反的方向）并推离实验员。向下和向前施加足够的均匀的压力来刺 穿或划涂层或弄碎铅笔芯笔尖。建议划的长度为6.5毫米。 2、按硬度表往下重复此过程直至发现一款铅笔芯在3毫米的距离内不会刺穿涂层
铅笔硬度测试标准
铅笔硬度测试标准铅笔硬度是指铅笔芯的硬度程度，通常用来表示铅笔书写时的黑度和书写感觉。
硬度测试是针对铅笔芯的物理性能进行的，通过一定的测试方法和标准来评价铅笔芯的硬度。
铅笔硬度测试标准是为了保证铅笔芯的质量，使得铅笔书写的黑度和书写感觉符合用户的需求。
一、硬度测试方法。
1. 针对铅笔芯的硬度测试，通常采用HB硬度测试仪进行。
测试仪的原理是利用一定的力量将铅笔芯压入被测材料中，然后根据压入的深度来判断铅笔芯的硬度。
2. 硬度测试方法需要在一定的环境条件下进行，包括温度、湿度等因素的控制。
这样可以保证测试结果的准确性和可比性。
3. 硬度测试方法需要对被测材料进行标准化处理，包括尺寸、形状等方面的要求。
这样可以保证测试结果的可靠性和有效性。
二、硬度测试标准。
1. 铅笔硬度测试标准通常由国家标准化组织或行业协会制定和发布。
这些标准包括测试方法、测试条件、测试设备、测试步骤等内容，旨在保证铅笔芯硬度测试的科学性和准确性。
2. 硬度测试标准通常包括对被测材料的要求，包括硬度范围、误差范围、重复性等方面的要求。
这些要求旨在保证铅笔芯的硬度符合用户的需求。
3. 硬度测试标准还包括对测试设备的要求，包括精度、稳定性、可靠性等方面的要求。
这些要求旨在保证测试设备能够准确地进行铅笔硬度测试。
三、硬度测试结果的评价。
1. 硬度测试结果通常以数值的形式表示，包括硬度值、误差范围等内容。
这些数值可以直观地反映铅笔芯的硬度程度。
2. 硬度测试结果需要进行数据分析和评价，包括对测试结果的合格性、稳定性、可靠性等方面进行评价。
这样可以判断铅笔芯的硬度是否符合要求。
3. 硬度测试结果还需要与标准进行比对，判断铅笔芯的硬度是否符合标准要求。
这样可以确定铅笔芯的质量是否合格。
四、硬度测试的意义。
1. 铅笔硬度测试是保证铅笔芯质量的重要手段，可以有效地控制铅笔芯的硬度，保证铅笔书写的黑度和书写感觉符合用户的需求。
2. 硬度测试可以帮助铅笔生产企业进行质量控制，保证铅笔产品的质量稳定性和可靠性。
铅笔硬度测试判定标准
铅笔硬度测试判定标准《铅笔硬度测试判定标准大揭秘》嘿，朋友们！你们知道吗？在这个充满奇妙事物的世界里，有一种测试标准就像是一位默默守护的卫士，决定着各种物品表面的“坚强程度”，那就是铅笔硬度测试判定标准！这可不是开玩笑哦，要是不了解它，那在很多领域可就要出大乱子啦！一、什么是铅笔硬度测试“铅笔大冒险：探寻硬度的秘密之旅”。
在铅笔硬度测试的世界里，铅笔可不是用来写字那么简单啦，它们变成了厉害的“探测神器”！就好像侦探拿着放大镜寻找线索一样，铅笔在这里要找出物品表面的硬度秘密。
我们用不同硬度的铅笔在物品表面划动，根据是否留下痕迹来判断硬度的高低，这就像是一场有趣的“硬度大挑战”！比如说，要是用 2H 的铅笔划了没痕迹，而用 H 的铅笔划了有痕迹，那我们就知道这个物品表面的硬度在 H 和2H 之间啦。
二、铅笔硬度的级别划分“硬度等级大阅兵：从软萌到刚强”。
铅笔硬度可是有一套严格的级别划分哦，就像军队里的军衔一样分明！从最软的 9B 开始，一路到最硬的9H，简直就是一个从软萌到刚强的“硬度大阅兵”。
9B 就像是个柔软的小绵羊，轻轻一划就能留下痕迹；而 9H 则是坚硬的“钢铁侠”，想让它留下痕迹可不容易呢！比如说，在测试油漆表面硬度时，我们可以从较软的铅笔开始尝试，逐渐升级，直到找到刚好能留下痕迹的那一级，就知道这个油漆的硬度级别啦。
三、影响铅笔硬度测试结果的因素“干扰因素大作战：打败那些捣乱鬼”。
哎呀呀，在进行铅笔硬度测试时，可不能让那些“捣乱鬼”来干扰我们的结果呀！温度、湿度这些家伙都可能来捣乱哦。
就好像你在跑步时突然吹来一阵风，会影响你的速度一样。
比如说，如果测试环境太潮湿，可能会让铅笔的痕迹变得不清晰，影响我们对硬度的判断呢。
所以呀，我们要像勇敢的战士一样，打败这些“干扰因素大作战”中的捣乱鬼，确保测试结果的准确性。
四、如何正确进行铅笔硬度测试“测试秘籍大公开：成为高手的捷径”。
想知道怎么正确进行铅笔硬度测试吗？那就跟着我来看看这个“测试秘籍大公开”吧！首先，要选择合适的铅笔，不能随便拿一支就上呀；然后，要以稳定的力度和角度划动铅笔，不能一会儿轻一会儿重的。

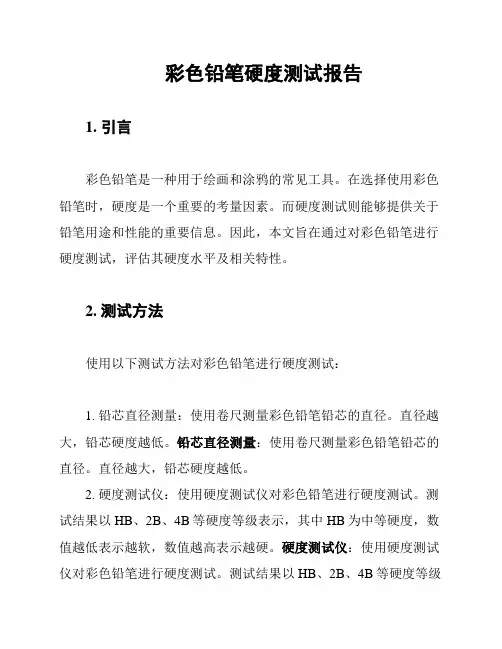

彩色铅笔硬度测试报告
彩色铅笔硬度测试报告1. 引言彩色铅笔是一种用于绘画和涂鸦的常见工具。
在选择使用彩色铅笔时，硬度是一个重要的考量因素。
而硬度测试则能够提供关于铅笔用途和性能的重要信息。
因此，本文旨在通过对彩色铅笔进行硬度测试，评估其硬度水平及相关特性。
2. 测试方法使用以下测试方法对彩色铅笔进行硬度测试：1. 铅芯直径测量：使用卷尺测量彩色铅笔铅芯的直径。
直径越大，铅芯硬度越低。
铅芯直径测量：使用卷尺测量彩色铅笔铅芯的直径。
直径越大，铅芯硬度越低。
2. 硬度测试仪：使用硬度测试仪对彩色铅笔进行硬度测试。
测试结果以HB、2B、4B等硬度等级表示，其中HB为中等硬度，数值越低表示越软，数值越高表示越硬。
硬度测试仪：使用硬度测试仪对彩色铅笔进行硬度测试。
测试结果以HB、2B、4B等硬度等级表示，其中HB为中等硬度，数值越低表示越软，数值越高表示越硬。
3. 划痕测试：使用彩色铅笔在不同硬度等级的纸上进行划痕测试，观察划痕的深度和宽度，并对彩色铅笔在不同硬度下的使用效果进行评估。
划痕测试：使用彩色铅笔在不同硬度等级的纸上进行划痕测试，观察划痕的深度和宽度，并对彩色铅笔在不同硬度下的使用效果进行评估。
3. 测试结果通过以上测试方法，我们得出了以下测试结果：1. 铅芯直径测量：彩色铅笔的铅芯直径范围在0.7mm至2.0mm之间，直径越大说明铅芯越软，适合绘画和涂鸦；直径越小说明铅芯越硬，适合绘制细节和草稿。
铅芯直径测量：彩色铅笔的铅芯直径范围在0.7mm至2.0mm之间，直径越大说明铅芯越软，适合绘画和涂鸦；直径越小说明铅芯越硬，适合绘制细节和草稿。
2. 硬度测试仪：彩色铅笔的硬度等级从HB到6B不等。
HB为中等硬度，适合绘画和涂鸦；硬度等级逐渐增加表示铅芯越硬，适合绘制骨架和精细线条；硬度等级逐渐减小表示铅芯越软，适合绘制柔和和渐变效果。
硬度测试仪：彩色铅笔的硬度等级从HB到6B不等。
HB为中等硬度，适合绘画和涂鸦；硬度等级逐渐增加表示铅芯越硬，适合绘制骨架和精细线条；硬度等级逐渐减小表示铅芯越软，适合绘制柔和和渐变效果。
铅笔硬度实验操作指导书
试验完成，出具实验报告。
标准要求
参照工艺文件或检验标准要求
测试环境
环境温度
23±2℃
环境湿度
≤60%
实验步骤图示：
铅笔硬度实验操作指导书
适用部件
箱体板材、顶盖、洗涤剂盒、玻璃
文件编号
Q/CNBD06-LAB(X)-34-01
试验名称
铅笔硬度实验
实验方法与步骤
参考标准
GB 3186涂料产品的取样GB/T9271色漆和清漆标准试板
GBT 9279-2007色漆和清漆划痕试验
检测工具设备
铅笔（2B-4H）
OHQ型涂膜铅笔划痕硬度仪
4逆时针旋转螺杆手轮，使试样固定板以0.5mm/s的速度移动，铅笔在试样表面划线；
5取下试样和铅笔复位式样固定板，重复②③步骤5次，注意划线位置不得重合，实验过程若发现铅笔尖端圆滑可旋转90°或磨平后再继续实验；
6用橡皮擦除清洁式样表面，若试样图层未被明显划破则试样图层达到实验作用的铅笔硬度，否则不能达到；
1..取样、用砂纸将铅笔磨平
2.将试样放置铅笔硬度测试仪上、匀速转动铅笔硬度测试仪的手轮
3.试验完成，取出钢板
4.清洁试样表面，观察试样涂层划伤情况
编制（日期）
Hale Waihona Puke 审核（日期）标准化（日期）
批准（日期）
长城牌高级绘图橡皮
美工刀、砂纸
1、实验准备：
1在样件上裁取约50×50mm尺寸的试样；
2削去铅笔木杆部分，使铅笔芯露出约3mm。
D3363 (铅笔硬度测试)中文版
鉛筆硬度測試膜層的標准測試方法此標准是在固定指示D3363下建立的;緊跟指示的數據表示最初釆納的年份,或在修改的情況下,則表示最后修改的年份,圓括號里的數據表示最后再批准年份.上標字母(є)表示最后修訂版或再批准后的編輯更換.1.範圍1.1根據所知硬度的圖畫或鉛筆引線,此測試方法包括為襯底上烤漆層膜層硬度做快速測定的一個程序.1.2此測試方法與ISO 15184里的內容相似(但不完全相等).1.3把SI單位所述的數據作標准,圓括里所給的數據僅供參考.1.4此標准沒有記下所有的安全信息,如果有,那么就結合使用.此標准使用者的責任是,在使用前建立適當的安全與健康慣例,及決定調整局限性的適用性.2.參考文件2.1其它標准:ISO 15184,用鉛筆測試來測試膜層硬度的測定.3.測試方法概況3.1將一個已噴漆面板放置于穩固的水平表面.操作員緊握鉛筆,以一個與面板45°角來划一條長6.5-mm(1/4-in)的線.此過程用最硬的鉛筆開始然后繼續對其中的任何一末端點來划下硬度刻度:一,鉛筆不會切掉或削除膜層(鉛筆硬度),或二,鉛筆不會刮傷膜層(刮傷硬度).4.重要性及使用4.1鉛筆硬度測試多年用于烤漆層工業來測定清晰的且有顏料的烤漆膜層的硬度.此測試方法同樣用于測定這些烤漆層的凝固,尤其是當用加熱來使它干燥的時候.4.2此測試方法在一個實驗室里的發展性的工作與生產管制測試上尤其有用.在不同的實驗室使用不同的鉛筆與不同的面板時,所取得的結果都可能發生變化.所取得的每個結果都要標准化所使用的引線硬度所遵循的方法.4.3如果此測試方法用作一個為購買協議的基礎,那么,如果在買方與賣方同意的所給出的一套鉛筆來划線,那么將會達到最大精確度.5.儀器5.1符合以下硬度刻度的一套校准的圖畫引線圈(更好)或相等的校准的木制鉛筆引線:6B-5B-4B-3B-2B-B-HB-F-H-2H-3H-4H-5H-6HSofter Harder(1)把兩條相鄰的引線之間的差看成一個硬度單位.5.2如果要使用,那么有為畫引線的機械引線固定器.5.3如果要使用,那么有為對切邊木鉛筆有幫助的機械磨具,繪圖員型.5.4研磨紙,研磨號為400.6.測試樣品與條件6.1用適當的方法將襯底表面塗上塗料且適當凝固,或從已噴漆庫存里取出代表面板.所使用的面板的凝固條件,塗層壽命優先于買賣雙方達成協議的限制內的測試.6.2烤漆膜層厚度是在詳細說明或買賣雙方達成協議的情況下來塗的.6.3在23±2℃(73.5±3.5℉)與50±5%的相關濕度下做此測試.7.程序7.1對于木鉛筆,從每支鉛筆點削除大約5至6mm(3/16到1/4 in.), 使用一個繪圖員型機械磨具,然后很小心地划一條未受干擾,沒有記號,光滑圓筒的引線.握信鉛筆固定器且于研磨紙90°角(當使用圖畫引線時),以恰好90°角在研磨紙上擦拭引線,直到一個此擦試部分變平坦,光滑且成圓形,而且在所擦拭部分沒有屑與缺口.在一個平坦的馬達驅動器磁盤上粘牢的研磨紙的所擦拭部分.以90°角支撐鉛筆來旋轉磁盤,可再生地取得一個一致平坦引線末端.7.2將已塗漆面板放置于一個平坦,穩固,水平的表面.以最牢固的引線開始,操作員緊握鉛筆或引線固定器,以一個與面板45°角(此點遠離操作員)來划線.對于切掉或刮傷膜層或對于弄碎引線邊,向下與向前施加足夠一致的壓力.建議所畫線長度為6.5mm(1/4 in.)7.3重復畫下刻度的過程,直到鉛筆不能刺穿膜層到襯底,且至少3mm(1/8in.)的距離(見8.1.1)注意1----操作員須密切觀察切掉或刮傷膜層.有此末道漆可能包括對膜層有潤滑效果的混合物.檢驗時,須注意用視覺與手指甲的感覺來檢驗.注意2-----有利于測試,如果引線尖邊有輕微破碎或弄損的話,那么引線須再削尖.7.4繼續此過程,直到鉛筆既不能刺穿又不能刮傷膜層表面為止.除了一個切口(凹痕)被認為是刮傷,其余的任何膜層外觀損傷不視為刮傷.記下凹痕與刮傷硬度的每一個末端點(如果可適用的話)(見8.1).注意3-----對于一些膜層,此兩個末端點都可辨別.8.匯報8.1匯報以下信息:8.1.1有以下兩個末端點:8.1.1.1凹痕硬度------用最硬的鉛筆在膜層上划一條長度至少為3mm(1/8in>)的線.8.1.1.2刮傷硬度-----最硬的鉛筆不會划裂或刮傷膜層.8.1.2引線的划法與類別或鉛筆的使用8.1.3此標准條件的任何偏離,包括末道漆的粗糙程度.9.精確度與偏離9.1精確度----用面板上三種不同的膜層在一個interlaboratory里用此測試方法.十個實驗室和操作員在實驗室之間通過轉換引線與面板來重復此測試方法,在實驗室內的標准偏離是0.52,而在實驗室之間的標准偏離是0.61.基于這些偏離,以下標准使用于以一個95%可信度水平來判斷結果的可接受性:9.1.1重復性-----如果在5.1所述的在刻度上多于一支鉛筆單位,操作員在一個實驗室內使用相同的鉛筆與面板所取得的結果不同的話,那么就值得懷疑.9.1.2再生性-----如果在5.1所述的在刻度上多于一支鉛筆單位,操作員在不同的實驗室里使用相同的鉛筆與面板或使用不同的鉛筆與面板所取得的至少兩種測定的每一種方法的兩種結果不同的話,那么就值得懷疑.9.1.3偏離-----因為沒有可接受物料適合在測試鉛筆硬度的測試方法程序中測定偏離,所有不能測定偏離.10.關鍵詞10.1硬度(刮傷);鉛筆硬度.。

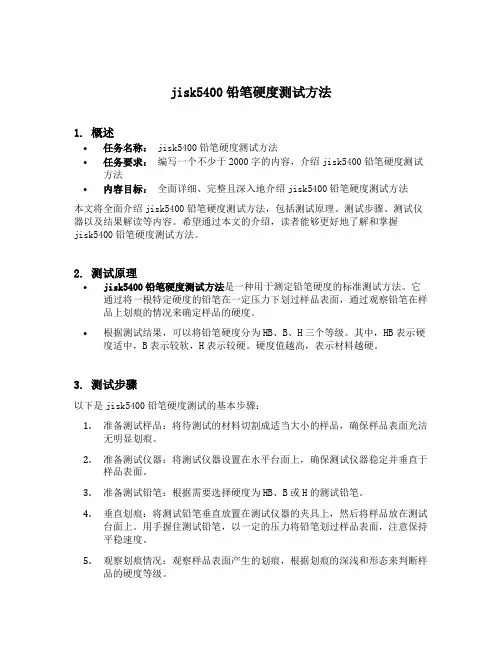

jisk5400铅笔硬度测试方法
jisk5400铅笔硬度测试方法1. 概述•任务名称： jisk5400铅笔硬度测试方法•任务要求：编写一个不少于2000字的内容，介绍jisk5400铅笔硬度测试方法•内容目标：全面详细、完整且深入地介绍jisk5400铅笔硬度测试方法本文将全面介绍jisk5400铅笔硬度测试方法，包括测试原理、测试步骤、测试仪器以及结果解读等内容。
希望通过本文的介绍，读者能够更好地了解和掌握jisk5400铅笔硬度测试方法。
2. 测试原理•jisk5400铅笔硬度测试方法是一种用于测定铅笔硬度的标准测试方法。
它通过将一根特定硬度的铅笔在一定压力下划过样品表面，通过观察铅笔在样品上划痕的情况来确定样品的硬度。
•根据测试结果，可以将铅笔硬度分为HB、B、H三个等级。
其中，HB表示硬度适中，B表示较软，H表示较硬。
硬度值越高，表示材料越硬。
3. 测试步骤以下是jisk5400铅笔硬度测试的基本步骤：1.准备测试样品：将待测试的材料切割成适当大小的样品，确保样品表面光洁无明显划痕。
2.准备测试仪器：将测试仪器设置在水平台面上，确保测试仪器稳定并垂直于样品表面。
3.准备测试铅笔：根据需要选择硬度为HB、B或H的测试铅笔。
4.垂直划痕：将测试铅笔垂直放置在测试仪器的夹具上，然后将样品放在测试台面上。
用手握住测试铅笔，以一定的压力将铅笔划过样品表面，注意保持平稳速度。
5.观察划痕情况：观察样品表面产生的划痕，根据划痕的深浅和形态来判断样品的硬度等级。
6.记录测试结果：将测试结果记录下来，并按照规定的等级进行分类。
7.分析结果：根据测试结果，分析样品的硬度等级，并进行进一步判断和应用。
4. 测试仪器jisk5400铅笔硬度测试需要使用一定的测试仪器，主要包括以下几种：•测试台面：用于放置待测试样品的平坦台面，要求水平度高。
•测试夹具：用于固定测试铅笔的夹具，确保铅笔垂直划过样品表面。
•测试铅笔：根据需要选择硬度为HB、B或H的测试铅笔，用于测试样品硬度。
铅笔硬度作业指导书
作
色样品用白色记号笔
300mm~350mm左右
步
骤
步 骤 ⑨
注意事项：
制作:
审核:
核准:
No.
修改时间 修改内容 版本
修改人
1
变
更
2
记 录
3
4
5
表பைடு நூலகம்编 号：
设备名称
步 骤 ①
铅笔硬度
设备型号
实 验 室 设 备 操 作 指 导 书(SOP)
版次
步
步
骤
骤
②
③
文件编码
步 骤 ④
1.先确认测试SPC,再选择对应硬度的铅笔， 铅笔露出长度约5~6mm
2.用#400或更细的沙纸将铅笔磨平
3.铅笔固定在750g测试仪上,调整高度铅笔笔尖露 4.小心的把测试仪放在待测样品表面,要确保测试 出约5mm （根据测试要求选择不同的重量） 仪尽量平齐
步
步
步
步
骤
骤
骤
骤
⑤
⑥
⑦
⑧
设
6.分别在待测品上画三条线，每条最短3cm,每次 7.判定样品前用软橡皮清除铅笔残留,也可以用软
备
5.用拇指和食指握住测试仪的轮子，缓慢向前推 测试旋转120°需重新准备新笔头,用记号笔标注每 布IPA轻轻擦拭,注意不能擦花表面影响判定结
操
动
条线的铅笔等级,浅色样品用黑色记号笔标记; 深 果，使用D65灯光检查外观，目视距离
ASTM D3363-2005《铅笔试验法测定涂膜硬度的标准试验方法》
标准ASTM D3363-2005《铅笔试验法测定涂膜硬度的标准试验方法》通过硬度已知的绘图铅芯或铅笔芯，以快速而经济的方式确定基底上有机涂层的涂膜硬度。
本试验方法尤其适用于在单独实验室中进行的研发性项目和生产控制试验，当各实验室使用了不同的铅笔和涂层板时，所获得的试验结果也可能会相同。
应不遗余力地将使用铅芯的硬度和采用技术标准化。
1.适用范围1.1 本试验方法涉及以下步骤，即，通过硬度已知的绘图铅芯或铅笔芯，以快速而经济的方式确定基底上有机涂层的涂膜硬度。
1.2 本试验方法在内容上（而不是在技术上）与ISO 15184相似。
1.3 应将以国际单位(SI) 单位规定的数值视为标准值。
括号中给出的数值仅供参考。
1.4 本标准并不旨在论述所有与标准使用有关的安全问题（如有）。
在使用本标准之前，用户有责任制定合适的安全健康规程，并确定规章性限制条件的适用性。
2.参考文件2.1 其他标准：ISO 15184，铅笔试验法测定涂膜硬度3.试验方法摘要3.1 在稳固的水平面上放置涂层板。
使铅笔以45°角（指向操作员对面）牢固靠在涂膜上，并一次将其推离操作员6.5-mm（1/4-in.）。
执行该步骤时，首先使用最硬的铅笔，然后按硬度标度逐渐降低硬度继续进行，直至达到两个终点之一：一个终点为铅笔不会切入或凿入涂膜（铅笔硬度），另一个终点为铅笔不会划伤涂膜（抗刮硬度）。
4.意义和用途4.1 多年来，涂料业使用铅笔硬度测量法来确定透明和着色有机涂膜的硬度。
还将本试验方法用于确定此类涂层的固化，尤其是在通过加热强制干燥的情况下。
4.2 本试验方法尤其适用于在单独实验室中进行的研发性项目和生产控制试验。
应认识到，当各实验室使用了不同的铅笔和涂层板时，所获得的试验结果也可能会相同。
应不遗余力地将使用铅芯的硬度和采用技术标准化。
4.3 若将本试验方法作为采购协议的基础，则需达到最高精度，但前提条件是买卖双方需达成协议，指定一组基准铅笔。
铅笔硬度测试试验操作规程(3点)
5、如果该产品出现犁伤膜涂，则选择下一级别铅笔进行测试，直到待测实验片未出现犁伤膜为止；
6、如果合格，则旋转铅笔插孔的螺丝，退出铅笔，根据产品硬度测试要求，换取下一级别硬度的铅笔，重复上述3～5步骤，进行测试，直到该试验片未出现划伤为止，该产品硬度则为该级别测试时铅笔的硬度；
7、详细记录试验பைடு நூலகம்果。
三、结束：
1、将测试硬度用的铅笔放回铅笔盒中，铅笔硬度测试仪盒置于干燥处；
2、整理好试验台面。
（二）注意事项
1、此仪器为机械式，三点接触被测表面（两点为纶，一点为笔芯），始终保证被测涂膜形成45度夹角，用力水平推动仪器运动即可完成测试过程；
2、试验前，应确认铅笔硬度测试仪是在垫块的调试下插入削好的铅笔；
3、试验时，应确保硬度测试试验是在试验片不同位置进行；
4、铅笔芯削剥时要求露出3mm，并保持完整；在操作过程中如发现铅笔芯不完整则应及时削剥；
5、铅笔与测试仪平台为45度角，已经由垫块固定，不必再调整；
6、试验时，按照选取铅笔的不同硬度，依据硬度从高到低的原则，依次进行测试。
铅笔硬度测试操作规程
一、准备：
1、根据产品硬度测试要求选取适用硬度的铅笔；
2、准备好待测试验片；
二、操作：
1、将试验片放在铅笔硬度测试仪的台面上，将垫块放在仪器下部；
2、将削好的铅笔插入仪器主体孔内,铅笔芯菱边接触到工作台,旋紧螺钉使孔内铅笔夹紧(反旋螺钉可卸下铅笔),反复调紧固定铅笔；
3、去掉垫块将仪器放在被测试实验片上,用力(此力大小使铅芯端缘破碎或犁伤涂膜)以每秒1MM的速度向前推进,.；
铅笔硬度测试标准检查与测试方法
铅笔硬度测试标准检查与测试方法一：检查及测试目的检查涂层的在不同硬度铅笔下划伤情况,测试确认相对硬度,以防止在正常使用时不至划伤产品外观,确保产品品质。
五：测试要求及操作步骤： 1. 测试之前对产品进行全面外观检查。
2. 如图将选择好硬度的铅笔削好,铅笔芯长度为5-6mm.. 1）根据右图将铅笔削好2) 铅笔垂直于沙子布打磨,使铅笔芯磨成一个平面，且这个磨成的平面与铅笔长度方向轴垂直成90度角.笔芯磨成的粉末要清理.3) 铅笔与测试表面呈45度角,4) 将铅笔固定到测试仪上，测试重量设置为750克 5) 以1mm/s 的速度沿被测面推动测试仪至少6.5mm 6) 铅笔笔尖远离操作者, 7) 划的方向是远离操作者 8) 如果被测试样品形状不规则,需把样品分成小块,以完成测试. 9) 需要在产品冷态和热态(工作时会产生热量)分别测试. 5.测试时对测试产品检查。
如检查发现铅笔切开大于3mm 长度的凹痕,使用硬度低一级的铅笔继续测试,直到切开凹痕<3mm 或没有凹痕如果笔芯在移动中碎裂或断开,则停止此硬度测试.更换高一级硬度的铅笔测试. 6. 完成步骤5的检查,判断被测样品的硬度。
7. 填写完整的测试报告.二：检查及测试用器材名称规格说明往复式线性耐磨耗仪0.75Kg / 铅笔 2B~2H 品牌：中华打磨用沙纸 400#水砂纸 /三：选用标准： ASTM D-3363 ISO15184-1996/GB6739-20 四：适用范围：标准铅笔硬度测试标准铅笔硬度之定义: A. 铅笔硬度从软到硬依次分为2B, B, HB, F, H, 2H B. 区分油漆硬度的铅笔划凹痕的标准是3mm.或者是笔芯是否碎裂或断开六：合格标准1. 塑胶底材≥ HB 金属底材≥ 2H 备注：1) 此方法参考ASTM:D3363-052) 如果有客户测试方法按客户测试方法更改记录：制订审核批准日期签名Trust Hu 文件名称：标准检查与测试方法文件编号：版本：A/0页码：第1页共1页。
