矿用电动轮自卸车一般采用什么样的悬架？具体各种悬架的优劣对比？浏览次数：381次悬赏分：10 |提问时间：2010-12-2 12:57 |提问者：mayingli888推荐答案氮气弹簧，也叫氮缸，属于独立悬挂，一般都是前后各两个，按比例注入液压油和有不同的驾驶感受。
外表看似简单的悬挂系统综合多种作用力，决定着轿车的稳定性、氮气，这了能是矿用大吨位卡车唯一的悬挂方式其他：简单来说，悬挂系统就是指由车身与轮胎间的弹簧和避震器组成整个支持系统。
悬挂系统应有的功能是支持车身，改善乘坐的感觉，不同的悬挂设置会使驾驶者舒适性和安全性，是现代轿车十分关键的部件之一。
一般来说，汽车的悬挂系统分为非独立悬挂和独立悬挂两种，非独立悬挂的车轮装在一根整体车轴的两端，当一边车轮跳动时，另一侧车轮也相应跳动，使整个车身振动或倾斜；独立悬挂的车轴分成两段，每只车轮由螺旋弹簧独立安装在车架下面，当一边车轮发生跳动时，另一边车轮不受影响，两边的车轮可以独立运动，提高了汽车的平稳性和舒适性。
由于现代人对车子乘坐舒适性及操纵安定性的要求愈来愈高，所以非独立悬挂系统已渐渐被淘汰。
而独立悬挂系统因其车轮触地性良好、乘坐舒适性及操纵安定性大幅提升、左右两轮可自由运动，轮胎与地面的自由度大，车辆操控性较好等优点目前被汽车厂家普遍采用。
常见的独立悬挂系统有多连杆式悬挂系统、麦佛逊式悬挂系统、烛式悬挂系统、拖曳臂式悬挂系统等等。
首先我们来看看最常见的麦佛逊式和烛式悬挂系统。
它们形状相似，两者都是将螺旋弹簧与减振器组合在一起，但因结构不同又有重大区别。
烛式采用车轮沿主销轴方向移动的悬架形式，形状似烛形而得名。
特点是主销位置和前轮定位角不随车轮的上下跳动而变化，有利于汽车的操纵性和稳定性。
麦克弗逊式是绞结式滑柱与下横臂组成的悬架形式，减振器可兼做转向主销，转向节可以绕着它转动。
特点是主销位置和前轮定位角随车轮的上下跳动而变化，这点与烛式悬架正好相反。
这种悬架构造简单，布置紧凑，前轮定位变化小，具有良好的行驶稳定性。
所以，目前轿车使用最多的独立悬架是麦弗逊式悬架。
关于麦弗逊悬架，车坛历史上还有这么一段记载。
麦弗逊(Mcpherson)是美国伊利诺斯州人，1891年生。
大学毕业后他曾在欧洲搞了多年的航空发动机，并于1924年加入了通用汽车公司的工程中心。
30年代，通用的雪佛兰分部想设计一种真正的小型汽车，总设计师就是麦弗逊。
他对设计小型轿车非常感兴趣，目标是将这种四座轿车的质量控制在0.9吨以内，轴距控制在2.74米以内，设计的关键是悬架。
麦弗逊一改当时盛行的板簧与扭杆弹簧的前悬架方式，创造性地将减振器和螺旋弹簧组合在一起，装在前轴上。
实践证明这种悬架形式的构造简单，占用空间小，而且操纵性很好。
后来，麦弗逊跳槽到福特，1950年福特在英国的子公司生产的两款车，是世界上首次使用麦弗逊悬架的商品车。
麦弗逊悬架由于构造简单，性能优越的缘故，被行家誉为经典的设计。
在来看看拖曳臂式悬挂系统，拖曳臂式悬挂系统是专为后轮设计的悬挂系统，像标致车系、雪铁龙车系、欧宝车系等欧洲轿车比较喜欢采用这种悬挂系统。
对于拖曳臂式悬吊的复杂结构由于专业性过强，我们在此不作介绍。
您只需要了解拖曳臂式悬挂系统的最大优点是左右两轮的空间较大，而且车身的外倾角没有变化，避震器不发生弯曲应力，所以摩擦小，乘坐性佳，当其刹车时除了车头较重会往下沉外，拖曳臂悬吊的后轮也会往下沉平衡车身；而其缺点是无法提供精准的几何控制，所以某些车厂就会结合一些连杆来解决，形成复杂的多连杆悬挂。
最后再来看看多连杆悬挂系统，多连杆悬挂系统，又分为5连杆后悬挂和4连杆前悬挂系统。
顾名思义，5连杆后悬挂系统包含5条连杆，分别为控制臂、后置定位臂、上臂、下臂和前置定位臂，其中控制臂可以调整后轮前束。
5连杆悬挂的优点是构造简单、重量轻，减少悬挂系统占用的空间。
5连杆后悬挂能实现主销后倾角的最佳位置，大幅度减少来自路面的前后方向力，从而改善加速和制动时的平顺性和舒适性，同时也保证了直线行驶的稳定性，因为由螺旋弹簧拉伸或压缩导致的车轮横向偏移量很小，不易造成非直线行驶。
在车辆转弯或制动时，5连杆后悬挂结构可使后轮形成正前束，提高了车辆的控制性能，减少转向不足的情况。
同时紧凑的结构增加了后排座椅和行李厢空间。
由于这种悬挂优点显著，易于调整，因而受到广泛的欢迎。
而全新的4连杆前悬挂系统多用于豪华轿车，它通过运动学原理巧妙地将牵引力、制动力和转向力分离，同时赋予车辆精确的转向控制。
4连杆式悬挂系统在奥迪A4、A6以及中华轿车上都可以看到。
所以车主们在选购轻巧型轿车的时候，悬挂的最佳搭配应该是前轮麦佛逊式或者烛式悬挂系统，后轮拖曳臂式悬挂系统，如何是非独立悬挂的最好不要采用。
在选购高档车辆的时候不用说当然是选择4连杆的悬挂系统了。
少了一种悬挂种类悬挂系统有三种基本形式，即非独立悬挂、独立悬挂和介于这两者之间的半独立悬挂。
非独立悬挂由于是用一根杆件直接刚性地连接在两侧车轮上，一侧车轮受到的冲击、振动必然要影响另一侧车轮，这样自然不会得到较好的操纵稳定性及舒适性，同时由于左右两侧车轮的互相影响，也容易影响车身的稳定性，在转向的时候较易发生侧翻。
目前，瑞风、风行采用的就是这种结构。
独立悬挂底盘扎实感非常明显。
由于采用独立悬挂汽车的两侧车轮彼此独立地与车身相连，因此从使用过程来看，当一侧车轮受到冲击、振动后可通过弹性元件自身吸收冲击力，这种冲击力不会波及另一侧车轮，使得厂家可在车型的设计之初通过适当的调校使汽车在乘坐舒适性、稳定性、操纵稳定性三方面取得合理的配置。
华晨阁瑞斯就是采用这种结构，这种底盘基本都用在轿车设计中，让乘坐者感受轿车的舒适感，保证驾乘人员在长时间行驶过程中有舒适享受，不会受到轻客底盘带来的颠跛之苦。
半独立悬实际上是非独立悬挂的一种特殊形式，因为它的两侧车轮也由一根杆件直接连接，只不过这根杆件的材料并非完全刚性的，而是具有较好的扭曲特性，当一侧车轮受到冲击力后，对另一侧车轮的影响并不像非独立悬挂那样强烈，但却也很难达到独立悬挂所具有的水平。
这种形式实际上也是汽车厂家出于节约成本的角度所考虑所采用的，别克GL8采用的也是这种结构。
悬架按结构特点可分为独立悬架和非独立悬架两大类。
非独立悬架是通过一根车轴将左右车轮连成一个整体，然后通过两个悬架弹簧将这个整体车轴同车架或车身相连。
非独立悬架多用于货车和公共汽车的前轮和后轮，乘用车从舒适性和高速行车的稳定性需要出发，多用于后轮，而前轮一般不采用。
采用钢板弹簧的非独立悬架结构简单、造价低廉，并且转向时钢板弹簧的偏角很小。
除纵置钢板弹簧的非独力悬架不需要加装导向杆件外，其他采用螺旋弹簧、空气弹簧（主要用于大客车上）的非独立悬架都必须设置能约束车轴运动的导向杆。
独立悬架的左右车轮不是由一个整体车轴连在一起的，它的两边的车轮运动相互没有联系，这类悬架型式有如下优点：①汽车悬架弹簧下的重量减轻了，乘用车的舒适性得到了改善。
②可以装用很软的弹簧，从而能提高乘车的舒适性。
③能预防前轮摆振的发生。
④对于FR型汽车的后轮，它可将差速器固定在车身的侧面，从而使车身底版和后座椅的离地高度降低、汽车的重心也能降低。
与以上优点相对的是这种悬架型式存在如下的缺点：①独立悬架的结构复杂，制造成本高。
②汽车保养、修理困难。
③汽车行使时前轮定位和轮距常发生变化，因此有时轮胎磨损较大。
根据独立悬架的独立特点，它多采用在乘用车的前后轮和中、小型货车的前轮上。
独立悬架有多种结构型式，其中应用较多的由双摇臂式、烛式、摆臂式、半后延摆臂式等独立悬架。
再补充一些知识：那什么是扭转梁式后悬架呢？非独立的硬轴悬架如果不使用钢板弹簧(它的特殊性在于其既是弹性元件，同时也可以作为导向结构)，就也需要有单独的导向结构，最简单的也是拖曳臂，所以不要把独立拖曳臂悬架）和非独立拖曳臂悬架搞混。
其实使用一根可以形变的车梁代替非独立悬架的硬轴，我们可以得到一类特殊的悬架，你可以把它看作是非独立悬架，只不过这里的车轴不是刚性的；你又可以把它看作独立悬架，因为这个非刚性车轴实际上可以看作是一种特殊的防倾杆。
它的“车轴”的安装位置可以有各种变化，其具体形式也有很多变体，比较典型的例子就是VW常用的扭转梁式(Torsion Beam)。
通常有人称这种悬架为半独立悬架，实际是不准确的。
后摇臂式独立悬架的结构与特点后摇臂式独立悬架主要用作汽车的后轮悬架，它在后轮的前方设置有纵向摆动的摆臂。
摆臂分单摆臂和由上下并排的两个摆杆组成的双摆臂两种，悬架弹簧是用螺旋弹簧直接装在摆杆上。
后摆臂式独立悬架在工作时车轮的外倾角和轮距都不变化，只有汽车的轴距稍有变动，因此这种悬架也可用于前轮，但前轮采用这种悬架，汽车制动时点头的角度增大，对于后单摆臂式悬架，它的车轮倾角也有变化，这都是前悬架不希望出现的问题，因此后单摆臂悬架主要用作后悬架。
那Passat B5（GP）用的是什么后悬挂呢？？？答案是扭转梁式后悬架！VW选择它的原因是：一，它结构简单，成本低；二，它帮助Passat以较短的车长(原版)获得了较大的后座空间和行李箱容积；三，这种悬架的发展历程和VW是分不开的，VW对它有相当的感情。
问题是但是，扭转梁式后悬架是独立的or 非独立的呢？Passat (B6)为什么要放弃扭转梁式后悬架？此类后悬挂对于普通小型轿车，它保持了拖曳臂式占用空间小的优点。
对于运动型的小型轿车，它又容易提供够用的操控性(代价是它们真的很硬)。
所以目前，仍有部分小型轿车选择这种悬架。
但是，(半)拖曳臂式后悬架的缺点它也始终没有完全克服。
悬架类型一定，它的主要特性就不会大的变化，但是具体的细节调教仍能对性能有相当大的影响。
比如扭转梁式后悬架，虽然它技术上并不先进（目前其实是落后了），但VW对PSTB5悬挂的调教还是比较出色的。
现在知道了为什么Passat (B6)为什么要放弃扭转梁式后悬架，改用多连杆独立后悬架了！因为：一、转梁式后悬架等非独立悬挂永远无法获得象诸如多连杆独立后悬架那样操控性和舒适性的平衡。
二、VW对自身的定位相对于以前高了，对操控性和舒适性的要求超过了成本的控制，相应的售价也提高了。
三、跟上技术发展的趋势是必要的，VW还没有傻到这种地步。
土方机械 纯电动非公路矿用自卸车 技术要求-最新国标
土方机械 纯电动非公路矿用自卸车 技术要求1 范围本文件界定了纯电动非公路矿用自卸车的术语和定义，规定了纯电动非公路矿用自卸车的要求，描述了相应的试验方法，规定了纯电动非公路矿用自卸车的检验规则、标志、包装、运输和贮存。
本文件适用于在工作过程中运行能量完全由车载可充电储能装置提供的纯电动非公路机械传动矿用自卸车和纯电动非公路电传动矿用自卸车的制造和检测。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBJ 22 厂矿道路设计规范GB 2894—2008 安全标志及其使用导则GB/T 4094.2 电动汽车操纵件、指示器及信号装置的标志GB/T 8419 土方机械司机座椅振动的试验室评价GB/T 8593.1 土方机械司机操纵装置和其他显示装置用符号第1部分：通用符号GB/T 8593.2 土方机械司机操纵装置和其他显示装置用符号第2部分：机器、工作装置和附件的特殊符号GB/T 14039—2002 液压传动油液固体颗粒污染等级代号GB/T 16937 土方机械司机视野试验方法和性能准则GB/T 17299 土方机械最小入口尺寸GB/T 17300 土方机械通道装置GB 18384—2020 电动汽车安全要求GB/T 18488.1 电动汽车用驱动电机系统第1部分：技术条件GB/T 18826 工业用1,1,1,2-四氟乙烷（HFC-134a）GB/T 19836 电动汽车用仪表GB/T 20178 土方机械机器安全标签通则GB/T 20234.1 电动汽车传导充电用连接装置第1部分：通用要求GB/T 20234.2 电动汽车传导充电用连接装置第2部分：交流充电接口GB/T 20234.3 电动汽车传导充电用连接装置第3部分：直流充电接口GB/T 20418 土方机械 照明、信号和标志灯以及反射器GB/T 20953 农林拖拉机和机械驾驶室内饰材料燃烧特性的测定GB/T 21155 土方机械行车声响报警装置和前方喇叭 试验方法和性能准则GB/T 22359.1 土方机械与建筑施工机械内置电源机器的电磁兼容性（EMC）第1部分：典型电磁环境条件下的EMC一般要求GB/T 22359.2 土方机械与建筑施工机械内置电源机器的电磁兼容性（EMC）第2部分：功能安全的EMC附加要求GB/T 25606 土方机械产品识别代码系统GB/T 25607 土方机械防护装置定义和要求GB/T 25617 土方机械机器操作的可视显示装置GB/T 25624 土方机械司机座椅尺寸和要求GB/T 25684.1—2021 土方机械安全第1部分：通用要求GB/T 25684.6—2021 土方机械安全第6部分：自卸车的要求GB/T 25685.2 土方机械监视镜和后视镜的视野第2部分：性能准则GB/T 25689 土方机械自卸车车厢容量标定GB/T 27930 电动汽车非车载传导式充电机与电池管理系统之间的通信协议GB/T 31484—2015 电动汽车用动力蓄电池循环寿命要求及试验方法GB/T 31486 电动汽车用动力蓄电池电性能要求及试验方法GB/T 35195—2017 土方机械非公路机械传动矿用自卸车技术条件GB/T 35196—2017 土方机械非公路电传动矿用自卸车技术条件GB 38031—2020 电动汽车用动力蓄电池安全要求GB/T 38661 电动汽车用电池管理系统技术条件GB/T 38943.1—2020 土方机械使用电力驱动的机械及其相关零件和系统的电安全第1部分：一般要求GB/T 38943.3土方机械使用电力驱动的机械及其相关零件和系统的电安全第3部分：自行式机器的特定要求GB/T ××××× 电动土方机械术语GB/T ××××× 土方机械纯电动非公路矿用自卸车试验方法JB/T 5946 工程机械涂装通用技术条件JB/T 10774 牵引电器通用技术条件3 术语和定义GB/T 38943.1和GB/T ×××××《电动土方机械术语》界定的以及下列术语和定义适用于本文件。
纯电动宽体矿用自卸车标准
纯电动宽体矿用自卸车标准
纯电动宽体矿用自卸车的标准主要包括以下几个方面。
1.车辆尺寸：纯电动宽体矿用自卸车的尺寸通常较大，以适应矿山运输的需求。
车辆的长度、宽度和高度以及轴距等参数应满足矿山道路和运输要求。
2.载重能力：纯电动宽体矿用自卸车需要具备较强的承载能力，以满足矿山运输中重型货物的需求。
车辆的最大承载量应达到一定吨位，如150吨等。
3.动力系统：纯电动宽体矿用自卸车采用电力驱动，需配置高效能电池和电机。
电机的峰值功率和最大输出扭矩应达到一定标准，如700kW（相当于950马力）等。
4.续航能力：纯电动宽体矿用自卸车在矿山运输中需要具备较长的续航能力。
车辆应采用高效智能能量回收算法，提高制动能量回收效率，从而提升整车续航里程。
5.制动系统：纯电动宽体矿用自卸车需要配置湿式制动系统，以保证车辆在矿山运输中的安全性能。
湿式制动系统具有更好的刹车性能，有助于提高矿山运输的安全性。
6.车架和悬挂系统：纯电动宽体矿用自卸车的车架应采用高强度材料，以承受矿山运输中的大载荷。
车辆的悬挂系统应采用油气悬挂技术或板簧悬架系统等，以提高车辆的稳定性和舒适性。
7.轮胎和轮毂：纯电动宽体矿用自卸车需要配置宽体轮胎，以适应矿山道路的恶劣条件。
轮胎的规格和层级应符合矿山运输的要求。
综上所述，纯电动宽体矿用自卸车的标准主要包括车辆尺寸、载重能力、动力系统、续航能力、制动系统、车架和悬挂系统以及轮胎和轮毂等方面。
这些标准应结合矿山运输的需求和实际情况进行制定和选择。
北方股份NTE240型电动轮矿用自卸车
匠心独运，应对严苛工作环境NTE240型电动轮矿用自卸车具有水平方向的承梁设计，它吸收更多的冲击能量，以减少对车箱侧面的损坏。
这种独特的设计还能简化结构，并且与传统的垂直承梁设计相比，车厢质量可大幅度减少。
获得专利的底板承梁至自卸车箱底板纵梁接合设计还可消除车箱结构内部的一个高应力区，并且容许结构上灵活性的增强，从而提高了车箱的疲劳寿命。
人性化设计，操作更舒适独立的前梁式桥为电动轮系统矿用汽车提供了采矿中最舒适的乘坐性，该桥横向稳定由4个牵引杆和2个悬缸以及一个横向稳定拉杆实现。
这种布置对车架的应力载荷减少50%。
此外，结构的简单化减少了动作零件的数量，超大尺寸的车轮轴承的使用寿命预计为20000 h。
一体式ROPS(防倾翻保护结构)驾驶室有2个全尺寸座椅，豪华的内饰，浅色玻璃，让视野更开阔的曲线形风挡，可倾斜和伸缩的方向盘，加热器和除霜器，加压、过滤的换气道为驾驶员提供舒适的工作环境。
除此之外，NTE240型电动轮矿用自卸车可选用康明斯或底特律发动NTE240型电动轮矿用自卸车制造商：内蒙古北方重工业集团有限公司（以下简称北方股份）下线时间：2012年10月市场背景：电动轮产品是集机电液为一体的高科技含量产品，因此国际上较早生产电动轮非公路矿用自卸车的厂商仅有小松、卡特彼勒、日立尤克里德、利勃海尔及别拉斯等，这些厂商掌握着产品的定价权和供货周期、备件价格，形成了技术垄断。
从2010年开始，北方股份自筹资金开始研制大吨位电动轮矿用自卸卡车，并于2011及2012年先后自主研制成功国内首台NTE260、NTE150型电动轮矿用车。
2012年10月，北方股份中国兵器工业集团又成功研制的第三款自主品牌产品NTE240型电动轮矿用自卸车。
它的问世，标志着北方股份打破了国外企业在220 t级矿用车领域的技术垄断，取得了自主创新的重大突破。
机，高效、经济；坚固的、构造结实的车架保障了整车的使用寿命；双箱型截面的结构和高强度、低合金、可控轧制钢的运用，简化了焊接程序并降低了焊接过程中氢气造成的脆变；车架关键部位的特点是深截面主纵梁，使应力降低了50%，从而使车架的疲劳寿命增加800%。
矿车历史
矿车历史随着我国国民经济的高速稳步发展，煤炭工业和钢铁生产一直保持良好的增长态势，各类矿山，特别是大型露天矿山的建设方兴未艾，产量年年攀升;作为大型露天矿山主要运输工具—重型矿用自卸车也得到了迅速增长。
1.2国内外重型矿用自卸车发展简介重型自卸车，以其效率高、运量大、灵活性强、经济性好而成为大型露天矿运输的理想工具。
自1963年由美国Unit-Rig公司和G.E公司合作研制出世界上第一台装载质量为77t矿用电动轮自卸车以来，经过30多年的不断完善和大量新技术、新材料、新工艺的采用，重型矿用电动轮自卸车作为汽车中的新品种已发展成熟，形成了以美国小松德莱赛公司、尤克里德一日产公司、尤尼特一里格公司等为代表的矿用电动轮自卸车生产企业，其装载质量已从第一台车的77t上升到目前最大的317.5t，并具有108t , 120t . 170t , 190t , 220t . 280t等多个系列，在年开采量千万吨以上大型露天矿山的运输设备中，矿用电动轮自卸车己占有了全世界2/3的市场，承担着世界上40%的煤、90%的铁矿的开采运输量。
1.2.1国外企业生产情况目前世界上生产重型矿用自卸车(包括机械传动自卸车)的国家有:美国、日本、白俄罗斯和法国等国。
主要生产厂家有:小松德莱赛矿用设备公司、卡特彼勒、尤克里德一日产公司、尤尼特一里格公司、利勃海尔公司、特雷克斯公司和白俄罗斯的别拉斯等。
国外厂家生产的共同特点是:(1)全系列:从最小的20吨到最大的300吨全系列生产。
(2)专业化:主要部件以及关键部件采用专业厂生成的产品。
如发动机选用康明斯、底特律、MTU等柴油机生产的产品，电传动系统选用通用、东洋公司产品，变矩器选用艾里森产品，制动器选用洛克威尔产品等。
(3)完整的配套体系:专业厂为了满足主机厂配套的需要进行产品的全系列开发设计，而且还可以根据主机厂的要求进行OEM生产配套和备件供应，专业厂和主机厂之间形成了一个完整的生产供应体系。

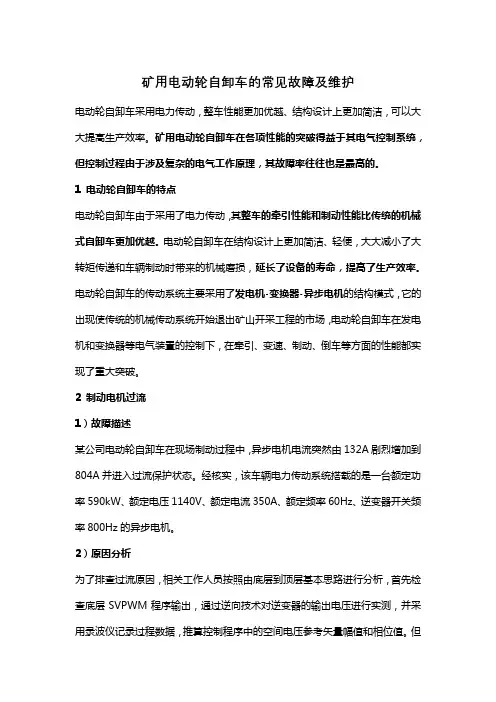

矿用电动轮自卸车的常见故障及维护
矿用电动轮自卸车的常见故障及维护电动轮自卸车采用电力传动，整车性能更加优越、结构设计上更加简洁，可以大大提高生产效率。
矿用电动轮自卸车在各项性能的突破得益于其电气控制系统，但控制过程由于涉及复杂的电气工作原理，其故障率往往也是最高的。
1 电动轮自卸车的特点电动轮自卸车由于采用了电力传动，其整车的牵引性能和制动性能比传统的机械式自卸车更加优越。
电动轮自卸车在结构设计上更加简洁、轻便，大大减小了大转矩传递和车辆制动时带来的机械磨损，延长了设备的寿命，提高了生产效率。
电动轮自卸车的传动系统主要采用了发电机-变换器-异步电机的结构模式，它的出现使传统的机械传动系统开始退出矿山开采工程的市场，电动轮自卸车在发电机和变换器等电气装置的控制下，在牵引、变速、制动、倒车等方面的性能都实现了重大突破。
2 制动电机过流1）故障描述某公司电动轮自卸车在现场制动过程中，异步电机电流突然由132A剧烈增加到804A并进入过流保护状态。
经核实，该车辆电力传动系统搭载的是一台额定功率590kW、额定电压1140V、额定电流350A、额定频率60Hz、逆变器开关频率800Hz的异步电机。
2）原因分析为了排查过流原因，相关工作人员按照由底层到顶层基本思路进行分析，首先检查底层SVPWM程序输出，通过逆向技术对逆变器的输出电压进行实测，并采用录波仪记录过程数据，推算控制程序中的空间电压参考矢量幅值和相位值。
但数据显示过流前后时刻空间电压参考矢量幅值变化不大，相位波形也正常，但瞬时频率出现了急剧波动。
根据电机拖动原理，正常情况下，控制逆变器输出电压电机磁链为圆形，如果频率出现较大变化，其形状就会发生明显的畸变。
故障车辆开关频率为800Hz，但是过流时电机定子电流频率仅130Hz，造成空间电压矢量错误，进而造成电机过流。
3）解决措施根据系统控制原理，电流调节器输出的大小决定了空间电压参考矢量的幅值，再对同步角频率进行积分得到相位。
因此，瞬时频率变化会导致同步角频率的变化。
别拉斯(BELAZ)矿用电动轮自卸车电传动系统的分析研究
Ｏ 前 言
矿用 电动轮 自卸 车 经 过 ３ Ｏ多 年 的不 断 完 善 和 大量新技 术 、 新材 料 、 工 艺 的 采 用 ， 新 其作 为 汽车 中
定 的参 考 。
的一类 已发 展 Ｅ臻 成 熟 ， 重 量 已 从 第 一 台 车 的 ｔ 载
７ ｔ 升 到 目前 最 大 的 ３ ７ ５ ， 具 有 １ ８ 、 ２ ｔ ７上 １．ｔ并 ０ ｔ１０、
电压 基本 上是 一 比较稳 定 的数 值 。这样 就不 用通 过
牵 引电动机 的接 线原 理 图如 图 ３所示 。
３ ０ ｃｒ ｔｃ ｉ
增加电机的极对数来提高电压的频率从而来降低纹
波系 数 。
同步牵引发 电机 的气 隙磁密波按 傅 氏级数展 开 ， 以将 其分 解 为基波 和 一系列 高 次谐 波 ： 可
动 力 的传 递 ： 引 、 牵 制动特 性 控制 。原 理 框 图如 图 １
所示 。
图 １ 电传动系统原理框图
这些车的电传动方式都是交一直流传动系统。
其 中： 松 、 小 尤克 里 德 一 日立 、 尼 特 一里 格 的车 配 尤 车 轮 、 速器 和 电机 在结 构上是 机 电一体 化 的 。 减 早 先 电机 的机 壳就 是 轮 轴 ， 动 轮 的名 字 也 是 由此 电 而来 。后期使 用过 程 中发 现 ， 旦 电机 出现 故 障后 一 维 修很 不方便 。这 样 演 变 为 目前 这 种 可 抽 出 、 入 插 的 电动 轮结 构方式 。 １２ 电传 动 系统 构成 ． 电传动 系 统 主 要 由特 殊 结 构 的 同 步 牵 引 发 电 机、 直流 牵 引电动 机 、 动 电阻栅 和 电气 控制装 置 四 制 部 分构 成 。 １２ １ 同步牵 引 发 电机 有两 套 Ｙ 型 连接 的三相 基 ．．
矿车历史
矿车历史随着我国国民经济的高速稳步发展，煤炭工业和钢铁生产一直保持良好的增长态势，各类矿山，特别是大型露天矿山的建设方兴未艾，产量年年攀升;作为大型露天矿山主要运输工具—重型矿用自卸车也得到了迅速增长。
1.2国内外重型矿用自卸车发展简介重型自卸车，以其效率高、运量大、灵活性强、经济性好而成为大型露天矿运输的理想工具。
自1963年由美国Unit-Rig公司和G.E公司合作研制出世界上第一台装载质量为77t矿用电动轮自卸车以来，经过30多年的不断完善和大量新技术、新材料、新工艺的采用，重型矿用电动轮自卸车作为汽车中的新品种已发展成熟，形成了以美国小松德莱赛公司、尤克里德一日产公司、尤尼特一里格公司等为代表的矿用电动轮自卸车生产企业，其装载质量已从第一台车的77t上升到目前最大的317.5t，并具有108t , 120t . 170t , 190t , 220t . 280t等多个系列，在年开采量千万吨以上大型露天矿山的运输设备中，矿用电动轮自卸车己占有了全世界2/3的市场，承担着世界上40%的煤、90%的铁矿的开采运输量。
1.2.1国外企业生产情况目前世界上生产重型矿用自卸车(包括机械传动自卸车)的国家有:美国、日本、白俄罗斯和法国等国。
主要生产厂家有:小松德莱赛矿用设备公司、卡特彼勒、尤克里德一日产公司、尤尼特一里格公司、利勃海尔公司、特雷克斯公司和白俄罗斯的别拉斯等。
国外厂家生产的共同特点是:(1)全系列:从最小的20吨到最大的300吨全系列生产。
(2)专业化:主要部件以及关键部件采用专业厂生成的产品。
如发动机选用康明斯、底特律、MTU等柴油机生产的产品，电传动系统选用通用、东洋公司产品，变矩器选用艾里森产品，制动器选用洛克威尔产品等。
(3)完整的配套体系:专业厂为了满足主机厂配套的需要进行产品的全系列开发设计，而且还可以根据主机厂的要求进行OEM生产配套和备件供应，专业厂和主机厂之间形成了一个完整的生产供应体系。
大型矿用自卸车静液压传动系统设计
大型矿用自卸车是现代矿山企业重要的运输工具之一，目前普遍使用的是大型电动轮自卸车，已暴露出其体积庞大、重量大、故障率高等缺点。由于静液压传动具有工作平稳、冲击小、重量轻、无级调速及调速范围大、易于实现自动化、在恶劣工作条件下相对电传动性能更可靠等优点，近年来发展迅速，已受到车辆传动领域的广泛重视。在分析了矿用电动轮自卸车电动轮传动型式、工作条件及负载变化后，参考由湘潭电机集团有限公司生产的108t电动轮自卸车，结合静液压传动的优点，设计了大型矿用自卸车的静液压传动系统，驱动是由四个液压马达输出扭矩驱动车辆的四轮驱动型式，采用双泵供油的闭式变量系统；鉴于转向和举倾不同时发生，在设计中采用举倾时双泵合流的供油方式，从而充分利用了发动机功率，减少了能量损耗；同时还对大型矿用自卸车的制动性能进行了分析，能够满足其制动要求。
Keywords: dump truck; electric wheel dump truck; hydrostatic transmission
目录
摘要Ⅰ
AbstractⅡ
第1章绪论1
1．1大型矿用电动轮自卸车的现状及发展1
1．2现代液压技术的发展2
1．3大型矿用自卸车用静液压驱动的可行性与优越性3
3统传动方案12
3．5液压传动系统的设计计算12
3.5.1确定液压系统的工作压力13
3.5.2液压传动参数及性能的计算13
3.5.3辅助装置21
3．6拟定驱动液压系统工作原理图23
3．7液压元件的选择和设计25
第4章液压转向系统的设计27
4．1转向系统的基本要求27
第5章液压举倾系统的设计35
5．1概述35
5．2举倾系统的限速措施35
5．3液压举倾系统的设计计算36
三一S’RT55矿自卸车bauma China上演“处子秀”
方交通 展 会客户数量 展 示 面 积 再 创 新 、
高。 到场专业 观 众数量 b~2 0 0 6 年增长 了
30％ 。
近 年来 北 方交通 加速产业 布局
．
，
整合完善产 品线 参展 产 品不仅种类齐 ．
全 ，
更 突出了新技术 、
新功能 的特点 。
55
吨履 带起 重 机 6 5 1]~ 汽 车起 重 机 5 4 米
几个能够制造此类设备 的厂 家之一 。
(邢婷 )
E ' S ’RT5 5 ~ 自卸车b a u m a Ch in a ~ l' “处子秀"
三 一 矿机有限公 司是 三 一 集团旗下
新 组 建 的子 公 司 主 要 以全 系列矿用汽 ，
车和矿用机械设备为主导产品 矿用汽 ，
车研 发 和 生 产 涵 盖 了 刚性式 自卸车 电 、
技术 、
厚 板焊接技术等先进技术 ； 参展
的4 7 米混 凝 土 泵 车采 用液压 手 动 无 线 、
遥 控或 远 距 离线控操作 灵 活 方便
，
、
、
可 靠性强
，
具有输送 量 大 ．
布料范 围广
现代化程 度高等优点 ： 9 米沥青混凝土
摊 铺机 是 一 款 大 型 全 液压 履带式 沥
、
、
青混 凝 土 摊铺 机 。 该 产 品 应 用 了 电气 控
动轮 自卸车 和 铰 接式 自卸车 载 重 量 从 ．
2 5 1E ~mJ3 2 0 吨 。 本 次 参加 上 海宝 马 展 的
三 一 S R T 5 5 矿 用 自卸车 其新颖 靓丽 的 ．
车型 在展会上一 露面 就 吸引了众 多专业 ．
电动轮自卸车发展历程正文
第一章介绍1.1电动轮式自卸车发展历程1959年，美国Unite Rigg公司首次将载重68t的矿用车改装为电驱动车。
1 963年开始量产M85 77t电动轮车。
电动轮式自卸车的发展应该归功于1968年美国GE公司引进电动轮式结构，即电动机、传动系统和制动器的一体化。
由于电动轮是一个整体，可以在车上进行维修或整体拆卸，使用和维护非常方便，极大地促进了大型电动轮自卸车的发展。
1990年，世界矿用卡车年产量首次突破600辆。
它在 1996 年达到顶峰，拥有近 800 个单位。
从那时起，由于全球铜矿和金矿的繁荣，需求下降。
1998年，订货量减少到600辆左右。
1990年，154-190吨级运输车占订单的绝大部分，而220吨级运输车占当年订单的不到15%。
到1997年，220吨（包括290吨级930E）运输车辆占当年订单量。
超过 40%。
1998年，这个数字接近50 %。
由于维护良好，定期检修，主要部件更换频繁，这些运输车辆的正常工作寿命约为 60,000+小时。
迄今为止，全球电动轮式自卸车总保有量已超过2万辆[1] 。
尤其是今年，湘电集团刚刚成功研制出具有自主知识产权的300吨“先锋”电动轮式自卸车，将于今年7月运往准格尔旗大型露天煤矿。
其顺利下线，标志着我国大型电动轮式自卸车设备长期依赖进口的局面被打破。
过去，电动轮式自卸车市场仅被五家厂商瓜分。
卡特彼勒进入运输车辆市场较晚，但由于其开发新产品的积极战略，它已经占据了运输车辆市场的主要份额。
小松矿业系统排名第二。
这两家大型运输车辆制造商近几年的销售额约占矿用车辆市场总销售额的3/4。
其他运输车辆制造商，包括Ukrid Hitachi、Unite Rig g等，争夺剩余的市场份额。
但现在随着我国对电动轮式自卸车的研究，特别是湘电集团的研究，逐渐赶上了发达国家，甚至在市场上占有一席之地。
1.2 电动轮式自卸车发展趋势重型电动轮式自卸车以其效率高、运力大、经济性好等特点，成为露天矿山和年开采量超过1000万吨的大型水利建设项目的理想运输工具。
