路基与涵洞(桥台)过渡段技术交底
路基过渡段技术交底路基过渡段
路基过渡段技术交底路基过渡段路基过渡段技术交底一、设置过渡段的原因新建铁路重庆成都至都江堰铁路工程，开通速度达到160km/h，在规定时间但仅养护提速后达到200km/h。
由于桥台、横向结构物或路堑与路堤的动静相差悬殊，列车通过时，桥台、出现明显横向结构物或路堑与路堤之间就会出现变位糟，虽然其数值很小，但因车速很快，会对轨道结构产生较大的构成冲击，同时反过来轨道结构对列车也会产生冲击，从而降低了列车运行的平稳性、舒适度，加快结构物和车辆的损坏。
因此，需要在路堤与桥台连接处、防洪堤与横向结构物连接处、路堤与路堑相连接均要设置过渡段，以减少冲击。
二、过渡段的设置这种方式无碴轨道（120～200Km/h）地段，本段路基设置过渡段的方式分三种：桥台与路基过渡段；路堤与横向结构物（立交框构、箱涵等）过渡段；桩板结构与碎石过渡段。
（一）桥台与路基过渡：1、过渡段长度：L=m（H-0.4）+5(m)。
式中 L为过渡段长度，H 为路堤长度。
若计算处的过渡段长度不足20m或4H时，调整过渡段m值至L=20m 或4H。
过渡段范围为搭板往下以1：1的坡进行放坡填筑。
2、过渡段范围内的基床表层填筑级配碎石掺5%水泥。
过渡段采用级配碎石掺3%水泥填筑。
3、压实标准应满足K30≥150Mpa、EV2≥80Mpa、EVd≥50Mpa和n4、填方桥台台背设置渗水墙，渗水墙采用C15无砂砼块砌筑。
在渗水墙底部横向设高1.0m、厚0.5m的中粗砂层，砂内埋设φ200mmRCP-20NG(A)渗流水除去路基以外。
RCP-20NG(A)渗排水管材料性能：聚丙烯复合审案制成，管径为200mm的内支撑型圆形管材；脆化温度-45°，环刚度≥32kpa。
5、非常高烈度地震区的路桥过渡段，竖向每0.6m发展水平铺设一层土工格栅，土工格栅铺设业务范围为级配碎石填筑区。
（本段聚源特大桥台前过渡段为高烈度地震区）（二）挡土墙与横向结构物（立交框构、箱涵等）过渡段1、过渡段长度：L=2（H-h）+3)。
过渡段技术交底
技术交底单施工单位：兰州铁道设计院有限公司新建铁路朱家窑至中川线及配套工程PPP项目EPC项目部编号：新建铁路朱家窑至中川工程名称接底单位线及配套工程PPP项目交底项目路基过渡段技术交底交底日一、施工准备准备机械：挖掘机、装载机、推土机、平地机、压路机、小型压路机、自卸汽车。
c过渡段台背与回填料之间应按设计要求设置防排水层。
d过渡段填料与相邻路堤填料之间的反虑层应按设计要求进行施工。
e过渡段坡脚两侧、路堤底部的纵横向排水措施应符合设计要求。
（6）过渡段路堤两侧防护砌体的施工应在地基和路堤变形稳定后进行，宜与相邻路堤防护砌体施工相互协调。
三、施工方法及工艺3.1路堤与桥台施工方法过渡段路堤应与桥台椎体和相邻路堤同步填筑。
过渡段分层填①施工前,做好桥头路基的排水施工,防止水流对填料的浸泡或冲刷。
②路堤基底原地面平整后，用震动碾压机密实。
③在桥台及挡墙基础等达到设计及规范允许强度后，及时进行台后过渡段填筑，其压实度要求均与一般路基一致。
④路桥过渡段桥台椎体填筑按水平分层一体同时施工。
⑤过渡段与路基填筑的相应部位同步施工。
（2）施工要点施工工艺、机具设备、层厚控制；填料质量及均匀性控制、边坡平③台背后2m范围内禁止大型振动机械驶入，避免其对桥台造成挤压。
3.2 路堤与横向结构物过渡段(1)施工方法①横向结构物两段的过渡段填筑必须对称进行，并应与相邻路堤同步施工。
路堤与路堤与涵洞连接处设置路涵过渡段。
过渡段底宽3m、过度坡1:2，采用A组填料分层填筑压实。
②涵洞顶部两端大型压路机能碾压到的部位，其填筑施工应符合施工指南的有关规定；靠近横向结构物的部位，应平行于横向结构物进行路堤与横向结构物过渡段示意图（2）施工工艺①施工前，做好横向结构物两侧排水施工，防止水流对填料的浸泡或冲刷，路堑地段做好结构物基坑边坡整型。
②路堤基底原地面平整后，用振动碾压机碾压密实。
③在横向结构物两侧基础等达到设计及规范允许强度后，及时进行两段过渡段填筑，其压实度要求均与路基基床底层压实标准一致，但应分别对称分层填筑，防止由于不对称填筑造成对横向结构物的扰动④结构物顶的填料两侧2m范围内采用小型振动机碾压成型。
桥台过渡段技术交底
过渡段A组料填筑时，采用挖掘机填筑，人工摊铺整平；碾压采用18T压路机及HZR-22B双向平板夯相结合，HZR-22B双向平板夯适用于结构物2m范围以内，压路机适用于结构物2m范围以外的过渡段施工,结构物2m之内松铺厚度18cm,结构物2m以外松铺厚度35cm。碾压时遵循先轻后重、先慢后快的原则。每层填筑完毕达到要求后，报监理工程师验收，监理验收合格后再进入下道工序施工。
≥150
每个桥台每0.9m压实层检查2点，框架桥涵每侧检查2点。
孔隙率n(%)
28
28
每个桥台每压实层检查3点，框架桥涵每侧检查3点。
4.施工工艺
4.1过渡段试验段填筑前，基坑回填必须检测合格，清除基底表面杂物，并做成两侧4%的横坡。
4.2基底处理完毕后对其进行测量，并记录好数据。测量时每一断面测3点，按中线、左路肩、右路肩布设测点。同时在台身上做好标记，以便于摊料后仍能准确定位标高。
4.3原材料在挖方段抽样检测，看是否达到A组土要求，直到符合要求方可使用。
4.4为保证松铺厚度的均匀、准确，在结构物上画好标高线，远离桥台端采用高程控制杆控制填土，压实厚度为15（30）cm。。路基填筑每侧加宽50cm，以保证路基边坡压实度。
4.5过渡段整平采用推土机粗平，平地机精平，靠近台身部分采用人工进行整平，确保填料均匀、平整。整平后再次进行标高测量，用以计算虚铺厚度。测量时要根据先前的控制桩恢复出各测点位置，以保证各测点是摊铺前所测的各点。
4.7碾压机械：结构物2m范围外采用18T大型压路机碾压，靠近结构物2m以内，采用HZR-22B双向平板夯压实。大型压路机碾压时，采用静压+振动压+静压相结合的碾压施工方法。与连接路堤的碾压面同步填筑时，碾压顺序由两侧路肩开始向中心碾压。沿线路纵向行与行之间重叠压实不应小于40cm。做到无漏压、无死角、压实均匀。先慢后快，逐步提高。振动压路机运行速度2-4km/h。静压开始后，如有凸凹不平现象，必须配合人工找平处理，保证压实均匀。平板夯夯实时，重叠面积不得小于夯板的1/3。
路基与涵洞（桥台）过渡段技术交底
路基与涵洞（桥台）过渡段技术交底施工技术交底书工程名称：交底部位：路基过渡段交底编号：施（技）LJ-006交底单位：接受单位：编制：审核：技术负责人：施工技术交底项目名称：编号：施（技）LJ-006单位工程名称交底日期分部工程名称分项工程名称交底内容：一、技术交底范围本次技术交底仅适用于xx段路基基床底层填筑工程。
二、施工准备1、过渡段地基加固工程宜在涵洞（桥台）基础施工前完成。
2、过渡段的涵洞（桥台）的基坑应以混凝土回填或以级配碎石分层填筑，并用小型振动设备碾压。
3、过渡段路堤基底原地面应平整后，用压路机碾压碾压密实，其压实质量应满足K≥150MPa/m。
304、过渡段施工前，应根据场地情况，采取相应的防排水措施。
确保降水及地表径流对过渡段施工无不利影响。
三、路堤与涵洞过渡段设置形式及填筑施工1、当涵洞顶面至路肩距离h≥2.0m时，采用倒梯形过渡段，过渡段纵向总长度不小于2倍基床表层以下路堤高度+2m，且不小于20m。
在涵洞顶面及两侧各1.5m范围和距基底2m向上按1：2的坡度至基床表层底范围填筑掺3%水泥的级配碎石，涵洞横向以外填料与相邻路堤相同，如图3-1设置。
图3-1 路堤与横向结构物过渡段设计图2、当涵洞顶面至基床表层顶面距离h≤1.0m时，如图3-2设置。
图3-2 路堤与横向结构物过渡段设计图3、当涵洞顶面至基床表层顶面距离h>5.0m时，如图3-3设置。
图3-3 路堤与横向结构物过渡段设计图4、路堤与涵洞过渡段填筑施工（1）涵洞两端的过渡段填筑必须对称进行，并应与相邻路堤同步施工。
（2）靠近涵洞的部位，应平行于涵洞进行横向碾压。
（3）涵洞的顶部填土厚度小于1m时，不得采用大型振动压路机进行碾压。
（4）大型压路机碾压不到的部位，应采用小型振动压实设备分层进行碾压，填料的松铺厚度不宜大于20cm。
四、路堤与桥台过渡段设置形式及填筑施工1、路堤与桥台过渡段设置成倒梯形的结构形式，过渡段纵向总长度不小于5倍基床表层以下台尾路堤高度+5m，且不小于20m。
高速铁路路基过渡段技术交底_secret
技术交底书单位：编号：工程项目名称 主送单位路基二工班交底人交底时间签收人交底里程DK937+580〜DK943+218. 325过渡段技术交底为明确过渡段施工作业的工艺流程、操作要点和相应的工艺标准，规范过 度段的施工，现交底如下：一、过渡段施工的工艺流程过度段施工流程满足四区段要求：验收基底、搅拌运输、摊铺碾压、检测 整修；满足八流程工艺：检测基底、测量放样、拌和、运输、摊铺、碾压、检 测、修整养护。
如下图:二、过渡段设置及技术要求1、路基在路堤与桥台连接处、路堤与横向结构物连接处及隧道与路基连接处均设置过渡段。
合格不合格过渡段填筑外观偏差应符合下表:过渡段填筑允许偏差2、过渡段填料的质量及检验应符合下列表的规定。
3.13、过渡段级配碎石中掺入的水泥品种、规格及质量应符合设计要求。
进场的同一产地、品种、规格、批号的水泥，砂，碎石，做原材料试验检测，试验合格后，经监理工程师同意方可使用。
4、级配碎石填筑时应保证桥台、横向结构物稳定、无损伤，其压实质量应采用双指标控制，地基系数大于等于150MP/m,孔隙率小于28%。
5、路堤与路堑过渡段按设计顺原地面纵向开挖，开挖坡而的纵向坡度应符合设计要求。
开挖台阶的高度控制在0.6m左右。
厚度不宜超过30cm,最小压实厚度不宜小于15cm；采用小型振动压实设备碾压时，填料的虚铺厚度不应大于20cm。
7、路桥过渡段桥路过渡段的形式为倒梯形（见《路基工程设计与施工参考图集》P65-路桥过度段形式二）。
与桥台连接的不小于20m范围内基床表层采用级配碎石掺入5%水泥填筑。
表层以下过渡段底宽5m的倒梯形部分采用级配碎石并掺5%水泥分层填筑，填筑压实标准应满足3150Mpa/m, E V2>80 Mpa, Eva :Evi^2. 3空隙率n<28%,动态变形模量E、&50Mpa。
并在路基与桥台结合部设置宽20cm带排水槽的渗水墙，渗水墙采用无砂混凝土块砌筑，厚20cm。
涵路过渡段技术交底

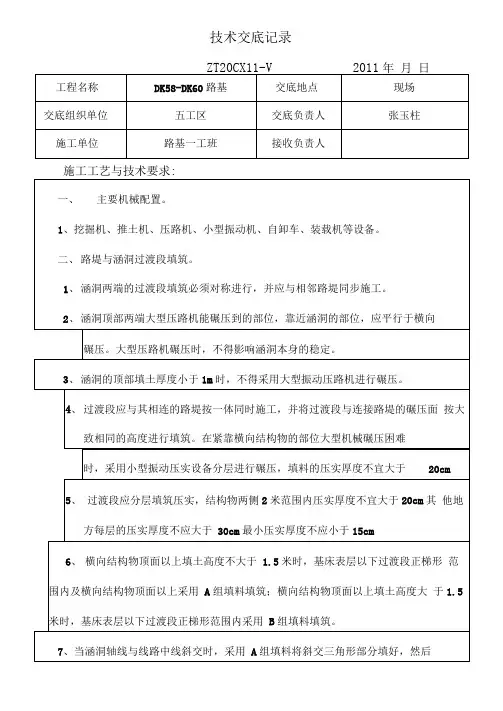

施工工艺与技术要求:ZT20CX11-V 2011 年月日工程名称DK58-DK6C路基交底地点现场交底组织单位五工区交底负责人张玉柱施工单位路基一工班接收负责人施工工艺与技术要求：一、主要机械配置。
1、挖掘机、推土机、压路机、小型振动机、自卸车、装载机等设备。
二、路堤与涵洞过渡段填筑。
1、涵洞两端的过渡段填筑必须对称进行，并应与相邻路堤同步施工。
2、涵洞顶部两端大型压路机能碾压到的部位，靠近涵洞的部位，应平行于横向碾压。
大型压路机碾压时，不得影响涵洞本身的稳定。
3、涵洞的顶部填土厚度小于1m时，不得采用大型振动压路机进行碾压。
4、过渡段应与其相连的路堤按一体同时施工，并将过渡段与连接路堤的碾压面按大致相同的高度进行填筑。
在紧靠横向结构物的部位大型机械碾压困难时，采用小型振动压实设备分层进行碾压，填料的压实厚度不宜大于20cm。
5、过渡段应分层填筑压实，结构物两侧2米范围内压实厚度不宜大于20cm其他地方每层的压实厚度不应大于30cm最小压实厚度不应小于15cm6、横向结构物顶面以上填土高度不大于 1.5 米时，基床表层以下过渡段正梯形范围内及横向结构物顶面以上采用A组填料填筑；横向结构物顶面以上填土高度大于1.5米时，基床表层以下过渡段正梯形范围内采用B组填料填筑。
7 、当涵洞轴线与线路中线斜交时，采用 A 组填料将斜交三角形部分填好，然后机进行夯实且压实厚度不得大于20cm。
3、横向结构物两侧的过渡段填筑要求地基系数k30> 150mpa/m,孔隙率n v28% , 动态变形模量Evd> 50mpa四、注意事项：1、横向结构物两侧必须对称填筑，在填筑过程中注意作好防排水工作，每层均应做好横向人字坡和纵向排水。
2、基坑底面以下部分回填混泥土或碎石，并保证基坑底部与侧壁之间密室、无虚土。
3、水泥级配碎石混合料宜在2h内使用完毕。
编制: 复核: 签发:。
路桥路堤过渡段施工技术交底
路桥路堤过渡段施工技术交底路桥、路堤过渡段施工技术交底一、编制依据1、设计施工图纸2、《铁路路基工程施工质量验收标准》（tb10414―2021）3、《客货共线铁路路基工程施工技术指南》（tz202―2021）二、工程概况充沛铁路工程dk30+000～dk45+000段，59座涵洞及大中小桥30座，均存有过渡阶段段施工，根据设计图纸三、施工方案1、过渡阶段段填料建议过渡段基床表层以下采用a组土分层填筑压实，填料检验项目、检验数量符合下表填料种类碎石类土块石类土颗粒级配每10000m3每10000m3相对密度每10000m3―击实试验5000m3~10000m3―大于20mm颗粒的单位体积重每10000m3―施工前，对所进场a组土和水泥等材料进行试验，符合《铁路工程土工试验规程》（tb10102）的有关规定后方可使用。
由架子队试验员、材料员和质检员共同监控，中心试验室Whether定点、不定期抽查。
2、施工工艺第1页共9页路桥、路涵过渡阶段段工艺流程图选择料源施工准备对料源进行取样试验基坑底处理汽运进场测量放样基底处理弃土外运填筑摊平初碾压压实检测记录数据续压并检测数据分析压实指标稳定进行下一厚度工艺试验编制《试验成果报告》作为过渡段施工依据第2页共9页3、过渡段填筑压实标准基床表层填料压实标准表层位填料类型细粒土、粉砂、压实标准改良土压实系数k地基系数k30（mpa/cm）相对密度dr空隙率n（%）0.910.9------砂类土---1.00.75---砾石类---1.2---33碎石类---1.2---33块石类------------基床表层基床底层填料及压实标准层位填料类型细粒土、粉砂、压实标准改良土压实系数k地基系数k30（mpa/cm）相对密度dr空隙率n（%）0.890.8------砂类土---0.80.75---砾石类---1.0---35碎石类---1.0---35块石类---1.2------基床底层备注：细粒土、粉砂、改良土一栏中，存有括号的仅为改良土的压实标准，并无括号的为细粒土、粉砂、改良土的压实标准。
技术交底--过渡段(涵洞)
工程技术交底书第( )号工程名称过渡段接底人现场负责人领工员作业班采用图号沿海施路-05 交底日期交底内容DK15+720涵洞过渡段施工交底内容：1 路堤与DK15+720涵洞连接处，于涵洞两侧设置过渡段。
2过渡段范围内采用级配碎石(掺入水泥)填筑，填料自运至现场起2小时内使用完毕。
3 过渡段施工前，需采取相应的防排水措施。
4 涵洞两端的过渡段填筑必须对称进行，并应在基底处理（基础处理、基坑回填、挖台阶等）完成后方可与路堤同步填筑施工。
5路堤与涵洞过渡段基坑应以级配碎石分层填筑并用小型平板振动机压实，路堤基底原地面平整后，用振动碾压机碾压密实，并使地基系数K30≥60MPa/m。
6 过渡段填筑须分层填筑压实，采用大型压路机械碾压时，每层的压实厚度不大于30cm，最小压实厚度不小于15cm；采用小型平板振动机械碾压时，填料的虚铺厚度不大于20cm，每压实层路拱坡面应符合设计要求，无积水现象。
其压实标准应满足地基系数K30≥150MPa/m、动态变形模量Evd≥50MPa、孔隙率n<28％的要求。
编制：复核：交底人: 中铁三局钦防铁路工程指挥部第二工程队工程技术交底书第( )号工程名称过渡段接底人现场负责人领工员作业班采用图号沿海施路-05 交底日期交底内容DK15+720涵洞过渡段施工交底7使用红油漆在涵洞两侧涵身左中右位置分别标示出过渡段分层填筑的压实厚度刻度线来控制填料厚度。
刻度线尺寸分15厘米和30厘米。
在靠近涵身两侧大型压路机不能压实部位采用小型平板振动机压实，此部分分两层压实，每层厚度为20厘米，其他压路机能够压实的部位分层厚度为30厘米。
8 过渡段级配碎石填筑应与相邻的路堤同时施工，并将过渡段与连接路堤的碾压面按相同的水平分层高度同步填筑并均匀压实。
在填筑压实过程中，应保证涵洞稳定、无损伤。
9 涵背两端大型压路机能碾压到的部位宜采用大型压路机械碾压。
大型压路机碾压不到的部位应采用小型平板振动机进行压实，靠近涵洞的部位，应平行于涵背壁面进行横向碾压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工技术交底书
工程名称：
交底部位：路基过渡段
交底编号：施（技）LJ-006
交底单位：
接受单位：
编制：审核：技术负责人：
施工技术交底
项目名称：编号：施（技）LJ-006
单位工程名称交底日期
分部工程名称分项工程名称
交底内容：
一、技术交底范围
本次技术交底仅适用于xx段路基基床底层填筑工程。
二、施工准备
1、过渡段地基加固工程宜在涵洞（桥台）基础施工前完成。
2、过渡段的涵洞（桥台）的基坑应以混凝土回填或以级配碎石分层填筑，并用小型振动设备碾压。
3、过渡段路堤基底原地面应平整后，用压路机碾压碾压密实，其压实质量应满足
K≥150MPa/m。
30
4、过渡段施工前，应根据场地情况，采取相应的防排水措施。
确保降水及地表径流对过渡段施工无不利影响。
三、路堤与涵洞过渡段设置形式及填筑施工
1、当涵洞顶面至路肩距离h≥2.0m时，采用倒梯形过渡段，过渡段纵向总长度不小于2倍基床表层以下路堤高度+2m，且不小于20m。
在涵洞顶面及两侧各1.5m范围和距基底2m向上按1：2的坡度至基床表层底范围填筑掺3%水泥的级配碎石，涵洞横向以外填料与相邻路堤相同，如图3-1设置。
图3-1 路堤与横向结构物过渡段设计图
2、当涵洞顶面至基床表层顶面距离h≤1.0m时，如图3-2设置。
图3-2 路堤与横向结构物过渡段设计图
3、当涵洞顶面至基床表层顶面距离h>5.0m时，如图3-3设置。
图3-3 路堤与横向结构物过渡段设计图
4、路堤与涵洞过渡段填筑施工
（1）涵洞两端的过渡段填筑必须对称进行，并应与相邻路堤同步施工。
（2）靠近涵洞的部位，应平行于涵洞进行横向碾压。
（3）涵洞的顶部填土厚度小于1m时，不得采用大型振动压路机进行碾压。
（4）大型压路机碾压不到的部位，应采用小型振动压实设备分层进行碾压，填料的松铺厚度不宜大于20cm。
四、路堤与桥台过渡段设置形式及填筑施工
1、路堤与桥台过渡段设置成倒梯形的结构形式，过渡段纵向总长度不小于5倍基床表层以下台尾路堤高度+5m，且不小于20m。
基床表层以内填筑掺5%水泥的级配碎石。
2、在桥台后填筑0.1m厚无砂混凝土渗水板，并在基床部位设置混凝土支撑块。
混凝土支撑块与级配碎石之间设置由无砂混凝土板、无砂混凝土渗水板基础、渗排水管材、C20混凝土基础四部分组成的排水系统。
3、路堤与桥台过渡段形式详见图4-1、图4-2。
图4-1路基与桥台过渡段设计图
图4-2 路堑与桥台过渡段设计图
4、路堤与桥台过渡段填筑施工
（1）过渡段路堤应与桥台锥体和相邻路堤同步填筑。
（2）台后2m范围外采用大型压路机碾压。
（3）大型压路机碾压不到的部位及在台后2m范围内，应用小型振动压实设备进行碾压，填料的松铺厚度不宜大于20cm。
四、施工检测与控制
1、路堤与桥台过渡段基床表层填筑要求及压实标准详见《基床表层级配碎石施工》技术交底。
2、路堤与桥台过渡段基床表层以下路堤填筑要求及压实标准详见《基床表层以下过渡段级配碎石施工》技术交底。
交底人复核
接收人：
备注：综上所述，若检测达不到设计要求和施工规范而导致停工或返工现象，由施工队自行处理至规范要求。
