上下电缆槽施工技术交底
电缆槽施工技术交底
电缆槽施工技术交底一、前言电缆槽施工技术交底是电缆槽工程施工的前奏。
进行施工前，必须对施工工艺及其细节予以充分了解和明确，以降低施工过程中发生问题的风险、提高施工质量和进度。
本文将详细介绍电缆槽施工技术交底的流程、内容和要求，希望能够为电缆槽工程施工提供参考。
二、电缆槽施工技术交底流程电缆槽施工技术交底的流程如下：1.准备交底相关资料。
施工单位应准备相关的设计图、施工图、规范标准等资料。
2.召集施工人员。
施工单位应根据电缆槽施工需要，召集相应数量、合格的技术人员进行交底。
3.负责人介绍工程及要求。
负责人对电缆槽工程的性质、范围、施工标准、质量要求、安全要求等进行详细介绍。
4.交底人员提问。
各交底人员对电缆槽施工中需要特别注意的问题进行提问。
5.回答问题并补充要求。
负责人、监理或技术人员对提问作出回答，并在回答过程中补充要求。
6.梳理施工流程。
负责人、监理或技术人员根据施工标准和要求，对电缆槽施工的流程进行梳理。
7.再次强调注意事项。
负责人、监理或技术人员针对电缆槽施工中的重点、难点和容易疏忽的环节，再次进行强调。
8.签字确认。
交底会议结束后，施工单位的所有人员应在记录单上签字确认。
三、电缆槽施工技术交底内容电缆槽施工技术交底内容应涵盖以下方面内容：1.工程的性质、范围和施工标准。
需明确电缆槽施工涉及的土建、电气、机械等方面的内容，以及标准的规范和等级。
2.工期和施工进度。
需确定具体的工期和工作安排，明确各项工程进度的完成时间和配合等情况。
3.施工方案和技术方案。
需根据施工标准和要求制定详细的施工方案和技术方案，明确施工过程需要注意的技术要点和注意事项。
4.施工材料和设备。
需确定所需的全部施工材料和设备，并对其进行质量检查和验收。
5.施工工艺和流程。
对电缆槽的具体施工工艺和施工流程进行详细讲解，指导施工人员正确操作。
6.安全管理和环保要求。
对施工过程中的安全防范措施、环境保护要求予以详细说明。
7.质量监督和验收标准。
高铁桥梁电缆槽技术交底
中铁四局石武客专项目部六分部技术交底汇编
电缆上下桥预埋槽道技术交底书
交底单位名称：中铁四局石武客专项目部六分部编号：
工程名称新许特大桥桥梁工程
设计文件图号石武客专施图（桥）
施工单位中铁四局石武铁路客运专线项目部六分部第9架子队
交底日期2009年5月3日
技术交底内容：电缆上下桥预埋槽道
一、施工工艺
模板安装完成后，按照交底位置将预埋槽道安放至指定位置，安放时，将带有泡沫一面紧贴模板，两端电焊固定在模板上，顶部用短钢筋焊接支撑在墩身钢筋上。
预埋件应密贴模板，砼浇筑完成后，拆模后应将预埋件面层水泥浆清除。
二、质量标准：
按技术交底尺寸预埋，横向保证水平高度一致，电焊固定牢靠，外侧与墩身砼表面连接平整，无浮浆。
三、其它要求：
1、现场用电设施安装、电力线架设均由专职电工实施。
2、注意安全文明施工及环境保护，控制噪音污染。
3、高空作业必须按规定正确佩戴安全带、安全帽等安全防护件。
4、任何工序在没有通过复核、检查验收前不得施工。
5、如有疑问请及时与技术员联系。
四、附表：
附：综合接地钢筋布置图；
交底：复核：接收：
1。
电缆槽技术交底
技术交底书工程名称电缆槽技术交底交底人复核人接收人技术交底内容：一、电缆槽材料简介电缆槽均采用高频热镀锌钢电缆槽及槽盖，槽盖及槽身均采用4mm厚钢板，电缆槽分为3-4.5m的若干段，每段槽身至少安装在两个托架上。
电缆槽支架采用Q235角钢支架，直接焊接在人行道支架栏杆上。
二、电缆槽的有关要求1、在特大桥上，电缆槽每隔65m设伸缩缝一道，主要为的是方便维修养护。
2、全线桥梁右侧人行道栏杆处外设200mm×200mm高频热镀锌钢通信电缆槽，350mm×350mm高频热镀锌钢信号电缆槽，在桥梁左侧人行道上栏杆外设300mm×300mm高频热镀锌钢电力电缆槽。
通信、信号设在右侧，电力电缆槽设在左侧。
3、施工前根对桥梁进行实测，生产厂家根据实际情况确定电缆槽的尺寸和节长，再加工。
4、电缆槽应具备耐酸碱、耐腐蚀、耐老化。
5、为延缓钢结构的锈蚀，要求对钢结构进行涂装，要求如下：1）喷锌120-160μm2）水性无机富锌底漆两道，不小于80μm3）聚氨酯中间漆一道，40μm4）氟碳面漆两道，不小于80μm。
三、电缆槽安装槽身以ф12六角螺栓连接在支架上，螺栓孔眼均为14mm的圆孔，避车台上槽身拐弯处采用整体制作，避车台尺寸为2000×（1933-w0mm，w为人行道宽度。
电缆槽支架采用∠75×75×8mm的角钢制作，角钢支架与人行道栏杆立柱采用四角贴角焊缝焊接，焊缝正边高度为10mm，四、槽身和包箍的制作包箍采用宽40mm、厚2-3mm的带钢制作，槽身与支架采用ф12螺栓连接，包箍与槽身采用ф10螺栓连接。
为防止槽盖丢失，包箍每隔1.5m-2.0m设置一个。
五、各种电缆槽尺寸图5.1通信电缆槽（以mm为单位）5.2电力电缆槽（以mm为单位）5.3信号电缆槽尺寸（以mm为单位）5.4无避车台时通信、信号电缆槽布置图5.5有避车台时通信、信号槽布置图5.6无避车台时电力电缆槽布置方5.7有避车台时梁上电力电缆槽布置图5.6电缆槽、安装、连接图5.9通信电缆槽包箍示意图六、安全及环保要求6.1安全要求6.1.1施工前对全体作业人员进行培训，增强施工人员安全意识.6.1.2施工时必须选用经验合格的料具，防止机械事故的发生。
电缆槽安全技术交底模板
一、工程名称：____________________二、施工单位：____________________三、施工部位：____________________四、交底日期：____________________五、交底人：____________________六、接收人：____________________一、安全目标确保电缆槽施工过程中，不发生任何安全事故，实现“零事故、零伤害”的目标。
二、施工前的准备工作1. 施工人员必须经过专业培训，熟悉电缆槽施工工艺和安全操作规程。
2. 严格按照设计图纸和施工规范进行施工，确保工程质量。
3. 施工现场必须设置明显的警示标志，提醒施工人员注意安全。
4. 事先做好施工区域的清理工作，确保施工环境整洁。
三、电缆槽施工安全技术要求1. 电缆槽施工前，应检查电缆槽的尺寸、材质、接口等是否符合设计要求。
2. 电缆槽安装时，应确保电缆槽水平、垂直，且安装牢固。
3. 电缆槽内电缆敷设时，严禁交叉、重叠，应保持电缆间距符合规范要求。
4. 电缆槽内电缆敷设完毕后，应进行电缆绝缘电阻测试，确保电缆绝缘性能良好。
5. 电缆槽施工过程中，严禁使用不符合安全要求的工具和设备。
6. 电缆槽施工过程中，应避免对电缆造成损伤，如绞拧、压扁、护层断裂等。
四、电缆槽施工安全措施1. 施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
2. 施工现场设置安全警示标志，提醒施工人员注意安全。
3. 施工过程中，设置专职安全员进行现场监督，确保施工安全。
4. 电缆槽施工过程中，加强施工现场的通风、排水，确保施工环境良好。
5. 电缆槽施工完成后，进行验收，确保工程质量符合要求。
五、施工过程中可能出现的危险源及预防措施1. 危险源：电缆槽施工过程中，电缆可能被绞拧、压扁、护层断裂等。
预防措施：施工过程中，严格按照操作规程进行施工，确保电缆不受损伤。
2. 危险源：电缆槽施工过程中，施工人员可能发生高处坠落。

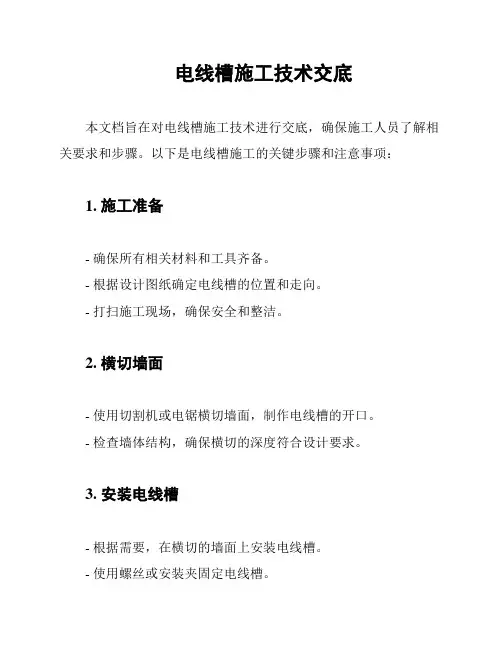

电线槽施工技术交底
电线槽施工技术交底
本文档旨在对电线槽施工技术进行交底，确保施工人员了解相关要求和步骤。
以下是电线槽施工的关键步骤和注意事项：
1. 施工准备
- 确保所有相关材料和工具齐备。
- 根据设计图纸确定电线槽的位置和走向。
- 打扫施工现场，确保安全和整洁。
2. 横切墙面
- 使用切割机或电锯横切墙面，制作电线槽的开口。
- 检查墙体结构，确保横切的深度符合设计要求。
3. 安装电线槽
- 根据需要，在横切的墙面上安装电线槽。
- 使用螺丝或安装夹固定电线槽。
- 确保电线槽安装平整牢固，没有晃动或变形。
4. 连接电线槽
- 在需要连接的电线槽两端进行切口，确保连接牢固。
- 使用专用接头或连接件将电线槽连接在一起。
- 检查连接部位，确保没有松动或漏洞。
5. 结束处理
- 使用水泥砂浆或填缝胶封闭电线槽和墙面之间的缝隙。
- 清理施工现场，确保没有杂物和垃圾留下。
- 检查施工质量，确保电线槽安装符合要求。
以上是电线槽施工的关键步骤和注意事项，请施工人员在操作时严格按照要求进行，确保工程质量和施工安全。
线槽施工安全技术交底模板
一、工程名称：____________________________二、施工单位：____________________________三、施工部位：____________________________四、施工工种：____________________________五、交底时间：____________________________六、交底内容：1. 安全生产方针认真贯彻执行“安全第一、预防为主、综合治理”的方针政策，确保施工过程中人员安全、设备安全、环境安全。
2. 施工现场安全注意事项（1）进入施工现场必须正确佩戴安全帽、安全带等防护用品。
（2）施工现场不得酒后作业、疲劳作业，严禁操作人员擅自离岗。
（3）施工人员应熟悉施工现场的安全通道、消防设施、急救设施等。
（4）施工现场不得乱堆乱放，确保通道畅通，防止绊倒、摔伤事故发生。
3. 线槽施工安全操作规程（1）施工前应检查施工现场，确保施工环境安全、整洁，设备齐全、完好。
（2）施工人员应掌握线槽施工的操作规程，严格按照规程进行施工。
（3）施工过程中，注意观察设备运行情况，发现异常立即停止作业，报告上级处理。
（4）线槽施工时，应注意以下安全操作：a. 线槽施工前，应确保线槽位置、尺寸符合设计要求，避免施工过程中出现偏差。
b. 线槽安装时，应确保线槽固定牢固，防止因振动、温度变化等原因导致线槽脱落。
c. 线槽施工过程中，不得将手或身体部位伸入线槽内部，防止触电、划伤等事故发生。
d. 线槽内布线时，应注意线缆排列整齐、间距合理，防止线缆相互缠绕、挤压。
e. 施工完成后，应对线槽进行检查，确保线槽、线缆无破损、漏电等情况。
4. 应急处理措施（1）发生触电事故时，应立即切断电源，对触电人员进行急救，并立即报告上级处理。
（2）发生火灾事故时，应立即使用灭火器进行灭火，同时报告消防部门。
（3）发生高空坠落事故时，应立即对坠落人员进行救治，并报告上级处理。
电缆槽盒安装技术交底
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求
3、使用电动设备工具前要将设备或工具进行可靠接地，并使用合格的漏电保护器进行控制。
4、焊接支架时必须戴好防护面罩，做好防火等措施。
5、施工过程中涉及到高空作业的，施工现场要搭设脚手架和通道护栏，脚手架的搭设必须严格按照相关规定由专业人员搭设，经检查合格挂牌后方可使用。施工人员在对脚手架的使用过程中不得擅自拆卸、组装。
3、电缆槽宜采用半圆头防锈螺栓连接，螺母应在电缆槽外侧，固定牢固。
4、加工焊接成形后的支架应及时涂刷底漆和面漆。
5、当弯头、三通、变径等配件需要在现场制作时，宜采用成品直通电缆槽进行加工，其弯曲半径不应小于在该电缆槽中敷设的电缆最小弯曲半径，切口处应打磨光滑。
6、现场制作的弯通，易采用螺栓连接。
7、电缆槽底板应有漏水孔，漏水孔宜按之字形错开排列，孔径为Ф5mm-Ф8mm。现场开孔时，应采用机械开孔，要从里向外进行施工，并应作防腐处理。
记录人：
日期： 年 月 日
审核人：
日期： 年 月 日
SH/T 3543-G111
技术交底记录
工程名称：
单元名称：
技术文件名 称
电缆槽盒安装
交底日期
年 月 日
主 持 人
交 底 人
参加交底人员签字
交底主要内容：
二、安全方面要求
1、进入施工区要戴好安全帽，穿防护鞋。
2、高空作业1.8m以上要戴好全挂式安全带，作业前挂好安全带后再进行作业，安全带要高挂低用。
16、电缆槽应可靠接地，对于镀锌桥架应每隔30-50m接地一处，将引下的接地线接至附近已做可靠接地的金属结构上，非镀锌电缆桥架间连接板的两端采用接地线跨接，接地线不得小于4mm2。
电缆槽施工技术交底
复核人
主管副经理
施工员
施工队负责人
日期
技术交底签证表
工程名称
郑武跨陇海铁路特大桥
交底编号
交底里程
DK717+547.19-DK718+066.57
交底项目
电缆槽施工
交底内容：
一、基槽开挖
以50m为一段落，将段落中的定位点一起连线确定电缆槽安装边线，人工沿线切除。切除时先垂直切除，再由人工修整成1：0.05的坡面，切除深度止于基床底层顶面。人工跟随迅速清理散落的级配碎石和其1mm粒径的碎石，均匀铺设于电缆槽底部。垫层厚度由技术员根据现场实测标高后计算确定，在垫层施工前技术员应对施工人员进行书面交底。
三、调平层施工
电缆槽安装前需在透水碎石层上施工大约4cm厚的中粗砂找平层。找平层的顶面高层由技术员在现场实测计算后交底于施工人员，测量人员需对施工完的找平层顶面高层进行复核。
五、回填
为确保路基本体整体性及避免开启盖板对基床表层的干扰，路肩电缆槽内侧超挖部分采用沥青混凝土回填，沥青混凝土顶面宽度不小于50mm。电缆槽与接触网支柱基础间的缝隙根据其宽度同样采用沥青混凝土回填。
六、施工护肩
为保证电缆槽的稳定性，电缆槽外侧于基床底层顶面设置干砌片石护肩，护肩顶面宽度35 cm，外侧坡度1：1.5。护肩采用片石现场砌筑。施工干砌片石护肩时，要对新施工的干砌片石进行洒水+覆盖养生。干砌片石护肩砌筑完成后，顶部35cm采用砂浆抹面，砂浆厚度8cm，应特别注意砂浆压顶边的线型控制。
四、安装电缆槽
找平层砂浆初凝后即可开始安装电缆槽，安装时需特别注意每种型号的电缆槽所对应的安装里程，同时严格控制安装时的整体线形和电缆槽底部的排水纵坡应满足设计要求。电缆槽在安装时应设置伸缩缝。沿线路方向每10m～20m设一道，缝宽2cm，缝内填塞沥青麻筋。每两节电缆槽之间的缝隙采用M15砂浆进行填塞并勾缝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、线缆采用上下路基电缆槽贯通，线缆在上下路基电缆槽内敷设完毕后，将盖板与槽体采用M10水泥砂浆封闭以便防水、防盗；
3、过轨处两侧电缆井采用过轨管道连通，线缆上下路基侧设上下路基电缆槽与电缆井外侧壁预留槽连通，以便于敷缆，上下路基电缆槽转折处转弯半径不小于1.5m；
4、为减少上下路基电缆槽施工对路基边坡防护工程及排水设施的干扰，上下路基电缆槽在防护栅栏范围内应在路基边坡防护工程及排水设施以上浇注；
5、线缆上下路基侧电缆井外侧壁设预留槽，预留槽高200mm，宽500mm。预留槽设置高度C：路堑地段为670mm，路堤及路堤式路堑地段为350mm，预留槽范围内的钢筋浇注时应剪断(参见电缆井构造图说明）。
3、上下路基电缆槽技术施工要求
1、上下路基电缆槽应采用C25混凝土现浇，盖板应采用C25钢筋混凝土现场集中预制；
2、上下路基电缆槽中间设10cm厚盖板，以便区分缆线类别或路由；
3、当电缆槽跨越排水沟或侧沟时，电缆槽槽底混凝土配钢筋，配钢筋电缆槽与排水沟或侧沟沟壁搭接不小于0.2m，总长不大于3.0m，当电缆槽上下边坡坡度陡于1：1.0的路基或挡土墙时，为保证盖板的稳定，电缆槽槽壁预埋固定钢筋，盖板预留插孔，盖板固定后将固定钢筋弯折；
技术交底记录
工程名称
DK15+700～DK39+224.5
段路基附属
接受交
底对象
各工区
交底项目
上下路基电缆槽技术交底
交底日期
2016年9月13日
内容：
一、编制依据
1.1《铁路路基电缆槽》图号：（2010）8401
2、使用范围及相关注意事项
根据沿线已施工中继站、基站、分区所，需要设置上下路基电缆槽（分支电缆槽）将区间线缆从电缆井外侧壁预留槽口（宽50cm，高20cm)引至靠基站一侧栅栏处，靠栅栏处电缆槽顶面需低于栅栏下槛底面，以便于四电单位后期线缆下穿栅栏贯通施工。
4、上下路基电缆槽经过路堑侧沟及平台，路堤坡脚排水沟及护道时槽底纵向应设不小于2%的坡度，最低点应设在跨越排水沟或侧沟处；跨越排水沟或侧沟处槽底沿电缆槽方向每隔0.5m于两侧槽壁各设一直径50mm的泄水孔；
5、线缆敷设后盖板和槽身采用M10水泥砂浆固定封闭，以防止线缆被盗或雨水渗入槽内。
附：1、基站位置上下路基电缆槽示意图
2、上下路基电缆槽构造图
3、
图一、基站位置上下路基电缆槽示意图
图二、上下路基电缆槽构造图
交底人
