Cnckad自动编程软件在数控转塔冲床上的应用

2 软件的常用功能 在转塔冲床上使用时的功能有： (1)自动再定位。 当板料尺寸大于一定范畴时， 机器实现自动再定位，
再定位指令自动产生。若用户对再定位指令进行修改或删通过自动再定位 产生指令，冲压，减少了废料。不管一张钢板是一个零件依旧一张钢板上 有多个零件，都可
以实现央钳避让操作。 (3)单个夹钳移动。用于智能夹钳机床，即机床的单个夹钳可移动，
自动再定位：当板料尺寸大于一定范畴时，机器实现自动再定位， 再定位指令自动产生；若用户有专门要求，能够自行对再定位指令进行修 改或删除。
自动夹钳避让：通过自动再定位产生指令，自动躲开夹钳死区内 的冲压，减少了废料；不管一张钢板是一个零件依旧一张钢板上有多个零 件，都能够实现夹钳避让操作。
条料处理技术：为了减少冲压过程中的材料变形，能够采纳条料 处理技术，切断模具能够选择在分条指令的前面或后面。
(5)运用软件的图形检查功能，能够检查图形是否封闭、清除重复的 线段等，至此，加工件图形的绘制完成。
3-2 选择机器类型 3． 3 建立转塔文件
按照机器实际安装的模具表，建立转塔文件，或者将模具库中的模 具按需要装入转塔的各固定工位上。
(1)在模具菜单中按下“转塔设置” ，显现图 3 所示对话框。
(2)按左边的“编辑转塔”按钮，显现图 4 所示模具设定图框。
(3)按右边的”编辑转塔”按钮，显现图 5 所示图形化的转塔。
(4)在创建转塔时，关于加工中用到的常见专门模具． Cnckad2006为 我们提供了一个专门方便的方法能够直截了当创建，即在模具菜单下点击 “创建模具库”，显现图 6 所示对话框。
3.4 添加冲压 (1)-般零件均可通过软件的自动冲压功能添加冲压。按照需要我们能
够设置有关的冲压参数，便可实现自动冲压。 (2)关于专门图形也能够手动添加冲压。能够按照需要选取模具，选
择冲压类型以及冲压时的模具顺序等，设定后在图形中直截了当添加冲压。 例如选择十字模，进行“单冲”加 T-1：件的嘲角（图 7）。
(9)显示夹钳道轨。编程时可选择是否显示夹钳道轨。 (10)自动套裁功能。 能够对多个零件实现自动优化排样， 并能自动运 算板料的利用率和显示每个零件的信息。 3 实际应用 笔者通过对 Cnckad 软件的多年使用，积存了一些体会。在此，以 C nclcad 自动编程软件在 VT-300 型数控转塔冲床上的运用为例，谈谈该自动 编程软件在数控冲床加工中的应用过程。 3.1 绘制加工工件的图形 (1)双击桌面的 Cnckad2006图标启动该软件： (2)新建一个零件，显现图 1 所示对话框，按照加工工件的要求，定 义工件尺寸、板料类型、材料类型、厚度等参数，在用户信息中能够写入 加工工件的图号、项目、编程员等有关信息；
加工程序从一种机床转到另一种机床只是简单到点几下鼠标而 已，这些都源于 cncKad 综合的后置处理方式，通过排除过量的运算机文件 使运行更加优化。
冲压功能：
自动加冲头 专门模具 自动分度 自动重定位
共边冲切 切割功能： 自动轮廓检查和修正材料类型、厚度的参数，保证最优化的切割成效 尖角回路，微连接及汉字切割 领先的技术， cncKad 支持机床的先进功能：
3.7 传送程序 如图 9 所示，我们能够直截了当将生成的 NC 程序代码发送到磁盘，
使用机器所用数控系统配套的传输软件将程序传人机器 CNC 系统进行工件 加工。
4 终止语 随着我国制造业的持续进展， 数控转塔冲床在汽车、 航空航天、
纺织机械、电器、电子以及开关柜等行业的应用越来越广泛，把握好 CNC KAD2006 专用自动编程软件的应用，将有助于更好的使用好数控冲床。
Cnckad 自动编程软件在数控转塔冲床上的应用
关健词：运算机应用； Cnckad 软件；数控转塔冲床；应用 1 引言
Cnckacl 自动编程软件是以色列 Metalix 软件公司开发的一套完整的 从设计到生产的一体化钣金 CADtCAM 自动编程软件。其要紧特点包括：
(1)支持目前全球所有型号的 CNC 转塔冲床、 激光切制机、 等离子切 割机和火焰切割机等机床设备。
智能操作向导功能 :提供包含中文简体在内的多种文字提示和图片 向导等方式的智能操作向导功能。
支持更多的冲压方式 :支持三角冲碎、斜面冲碎、圆弧冲碎等高效 的冲压方式。
强大的自动冲压功能 :自动冲压功能包含自Байду номын сангаас添加微连接、智能选 模具和各种冲压报警检测等功能。
图形化的转塔显示方式 :支持图形化的转塔显示方式，设置转塔更 直观、准确、快捷。
可由 Cnckad 软件自动生成单个夹钳移动的 NC 指令。 (4)最少的模具旋转。在使用旋转丁位上模具冲压时，可选择最少的
模具旋转选项，如此能够减少旋转上位的磨损，从而提升生产效率。 (5)高效的冲压方式。具有 i 角冲碎、斜面冲碎、圆弧冲碎等高效的
冲压方式，不仅优化 r 冲压路径而且大大缩短了编程时刻。
(3)点击“再定位”，在“躲开夹钳，使用夹钳移动”前，加“、／” ， 则软件将用移动夹钳实现夹钳的避让功能，而在机器的行程范畴内加工时 无需再定位。
3.6 生成 NC 程序 完成上述的各种加工要求的设定后，便能够生成加工指令了。 (1)点击工具栏中的生成加工指令图标，按照软件的提示点击“下一
步”，“下一步”，“下一步”，显现图 9 所示对话框。
从 NC 到图形： 不管是手写的依旧用其他方法编写的 NC 代码，都 能够简单地转换成零件图形。
DNC 传输：采纳 Windows 界面的传输模块，使 PC 和设备之间的 传输变的专门容易，还能够从设备中批量输出程序到 PC 中。 以下为英文语言：
有关软件
cncKad Software The cncKad Software provides an integrated system covering the com plete cycle of CNC operations, and includes the following modules: Drafting – powerful, yet easy to use, 2D Drafting module, with a full s et of drafting tools and special sheet-metal drafting aids including: notchin
NC 文
绘图功能：
cncKad 的绘图功能强大，使用直观方便，除标准的绘图功能外还 按照扳金的特点增加了一些专门的绘图方式如：切口、腰圆、三角形、倒 角和倒圆角、轮廓捏合、形状的检查编辑及自动修正、汉字切割或冲压、 D XF/IGES/CADL/DWG 文件的输入等。
后置处理：
自动或交互式处理含盖所有的加工工艺：冲压、激光、等离子、 火焰、水切割和铣削加工。
cncKad 是一套完整的从设计到生产的一体化扳金 程软件
CAD/CAM 自动编
安装实测：

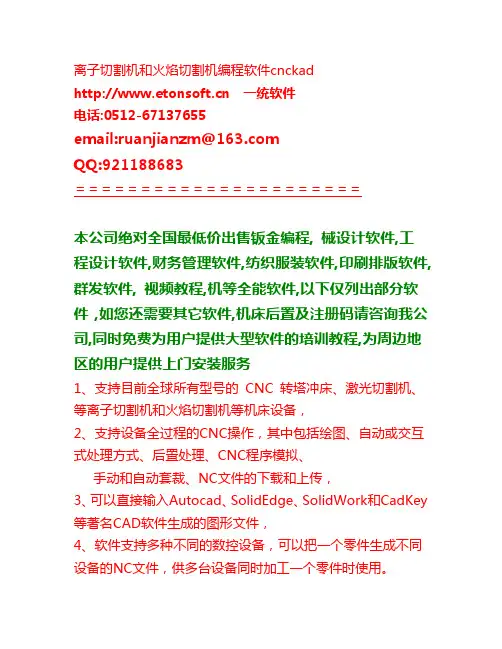

1、支持目前全球所有型号的 CNC 转塔冲床、激光切割机、等离子切割机 和火焰切割机等机床设备，
支持的有下面的厂家： 德国通快（ TRUMPF ）、 德国 RAS 德国 EDEL 德国博士数控冲床 BOSCHERT 日本天田（ AMADA ） 日本小松 KOMATSU 日本村田 MURATEC 日本 MAZAK 日本 NTC（日平富山） 三菱 MITSUBISHI 芬兰（ FINN-POWER ） 日本日清纺 NISSHINBO 瑞士 RASKIA 瑞士 BYSTRONIC 激光切割机 比利时 HACO 比利进 lvd 比利时（ LVD ） 美国史翠柏（ STRIPPIT）、、 意大利 EUROMAC 公司
(6)自动冲压功能。通过选择自动冲压方式， Cnckad 软件能够自动检 查网形排除重复的线段、自动添加微连接、智能添加模具冲压并同时检测 各种冲压报警。
(7)转塔图形化。按照后置文件设定的工位数将模具转塔图形化，使 编程人员在设置转塔时更直观、更准确、更快捷。
(8)显示模具加工死区。编程时可选择是否显示模具加工死区，或设 置仅显示夹钳周围模具的加工死区等多种显示方式。
数据报告：能够打印包含全部信息在内的数据报告，如：零件数 量、加工时刻、模具设定等信息。
后置处理：先进的后置处理能生成有效的代码，支持子程序、宏 程序等，优化的模具路径和最少的模具旋转，支持喷油、真空吸料和滑块 速率等机器功能。
CNC 程序的图形模拟： 软件支持任何 CNC 程序的图形模拟， 包括 手写的 CNC 代码，编辑处理也专门简单，软件能自动检查错误，如丢失的 参数、夹钳错误和超程错误等。
2、支持设备全过程的 CNC 操作，其中包括绘图、自动或交互式处理方式、 后置处理、 CNC 程序模拟、手动和自动套裁、 NC 文件的下载和上传，
3、能够直截了当输入 Autocad、SolidEdge、SolidWork 和 CadKey 等闻名 C AD 软件生成的图形文件，
4、软件支持多种不同的数控设备，能够把一个零件生成不同设备的 件，供多台设备同时加工一个零件时使用。
修剪：结合共边冲切，自动冲碎边脚碎料。
单个夹钳移动：带可移动夹钳的机器可由本软件自动生成夹钳移 动的 NC 指令。
支持 WILSON 滚轮工具： 可自动生成滚轮系列工具的 NC 程序。
最少的模具旋转：最少的模具旋转选项可减少自动分动工位的磨 损，提升生产率。
支持多子模模具 :支持多子模模具、子模可旋转的自动编程。
(2)支持设备全过程的 CNC 操作，其中包括绘图、 自动或交互式处理 方式、后置处理、 CNC 程序模拟、手动和自动套载、 NC 文件的下载和上 传等。
(3) 可直截了当输入 AutoCAD 、SolidEdSe、SolidWorks 和 CadKey 等闻名 CAD 软件生成的图形文件。
软件目前在国内多家公司生产的数控转塔冲床上使用，在实现工件 加上自动化、提升加工精度和加工质量等方面发挥着重要作用。
