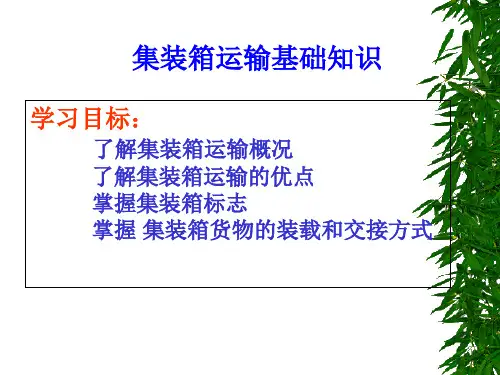

集装箱运输基础知识
集装箱运输基础知识
第一章集装箱运输基础知识第一节概述集装箱运输最早可以追逆到19世纪初,英国人詹姆斯.安德森博士就有了集装箱运输的设想,最早使用集装箱是在1900年的英国铁路上,后来逐渐传入美国,德国,法国等国家.第二次世界大战后,随着各国经济的恢复和发展,企业界为了降低产品成本,一方面通过技术革命,广泛采用机械来代替人力劳动,以提高生产效率,另一方面积极改善生产管理方法,提高原材料和设备的利用程度,降低成本,获取最大的利润。
许多国家为了适应国际贸易发展的需要和应付海上运输的激烈竞争,都把船舶的大型化和专业化作为降低运输成本的重要手段之一，最早实现船舶大型化和专业化的是石油运输和大宗散货运输,如:矿石,煤,等。
可是于此相反,件杂货仍然依靠杂货船来运输,两者在运输效率和费用上都形成了强烈的反差。
为了提升件杂货的运输效率,降低运输成本,集装箱运输的专业化,集装箱船舶的大型化、专业化也成为大势所趋。
20世纪50年代后期开始大力发展集装箱运输,20世纪六十年代至20世纪80年代初期,集装箱运输的优越性越来越被人们承认,以海上运输为主导的国际通行的集装箱运输发展迅速，是世界交通运输进入集装箱化的关键时刻。
到1984年，现代集装箱运输虽只走了30年，但集装箱运输的发展开始已经开始走向成熟，集装箱运输已遍及世界上所有海运国家，世界海运货物的集装箱化已成为不可阻挡的发展趋势。
集装箱运输方式与传统方式相比，具有如下优点：1、效率的提高：最有效地提高件杂货的装卸效率。
件杂货是国际贸易中进入集装箱的主要货种，现代岸边集装箱起重机（以下简称岸桥）平均每小时可以作业 30～40 TEU（标箱）。
每个标箱以 11t计，即每小时装卸 350～400 t。
过去装卸件货多采用门座起重机或船舶吊杆，由于件杂货堆码、出舱不便等原因，生产率低，如起重量力 10 t的门座起重机每小时平均生产率只有 30～35 t。
采用集装箱运输后，件杂货的装卸效率奇迹般地提高了十几倍，甚至几十倍（多机作业）。
第二章-集装箱运输基础知识
袋之间的滑动，可在袋装货中间插入衬垫板和防滑粗
纸。在堆装时，可采用砌墙堆放法和交错堆放法。
•
鼓桶类货物的装载
鼓桶类货物装入集装箱时，容易 产生空隙，而且固定时要进行一 定的技术处理。
在装箱前要严格检查货物是否泄 漏。
装载时要将盖向上进行堆装。堆 装时要加入衬垫，以求负荷均匀 和鼓桶稳定。对于最上层的鼓桶 ，为稳固起见，可用绳索等将其 捆绑一起，防止其发生移动。
•有三个因素目的在于使 集装箱载重量得到充分利用。集装箱的最大载货重量 等于总重重减去自重。从装卸运输的安全性、集装箱 本身及装载机械设备的负荷等方面考虑，集装箱实际 装载量不能超过规定的总重数值。
根据运输道路通过能力及有关规定，选择相应的 运输路线，或选择与其相适应的箱型。要了解集装箱 货物运输经过道路、桥梁、隧道的通过规定，防止运 输当中出现问题。
，必须对箱内货物进行固定处理，以防止在运输途中，尤其
是海上运输中由于摇摆船体而造成的货物坍塌与破损。货物
的固定方法主要有以下几种：
• 1、支撑，用方形木条等支柱使货物
固定。
• 2、塞紧，货物之间，或货物与集装
箱侧壁之间用方木等支柱在水平方向
加以固定，或者插入填塞物、缓冲垫
、楔子等防止货物移动。
• 3、系紧，用绳索、带子等索具或用
所造成的塌垛堵挤箱门现象，应在箱门处用方木条作成栅
栏，用以保护箱门。
•
袋装货的装载
对于装砂糖、水泥的纸袋，装粮谷的麻袋，装粉
货的布袋等货物的装载，在装箱前，箱内应敷设聚氯
乙烯薄膜或帆布，防止发生破袋后，漏出的货物污损
集装箱。
为了防止袋装货因箱顶漏水受潮，应在货物上面
进行必要的防水遮盖。
集装箱运输基础知识
“重货”指货物密度大于集装箱的单位容重； “轻货”指货物密度小于集装箱的单位容重。
六、集装箱货物的交接 （p75－78）
（一）集装箱货物装箱方式 1、整箱货：
由货方（发货人）负责装箱和计数，填写 装箱单，并加封志的集装箱货物。通常 只有一 个发货人和一个收货人。
承运人根据提单正面和背面的印刷条款 及提单正面的附加条款（“不知条款”）承担 在箱体完好、封志完整状况下接受，并在相同 状况下交付整箱货的责任。
3、第三组标记：
最大总重（额定重量）：即集装箱总重。
自重：即集装箱空箱质量（或空箱重量）。 ISO688规定应以公斤（kg)和磅（lb)同时表示。
如：MAX GROSS 20 320kg 44800Ib
THale Waihona Puke RE1 620kg 3570Ib
下列属于海运集装箱标志的是：
A HJCU8747654 B HJC8747654 C HJCU874765 D HJCK8747654
5、框架箱:边围侧板均可拆开，适于装运钢材、 木材。
6、罐装箱（TANKER CONTAINER）：运输液体的 专用集装箱（容器）。
7、汽车集装箱（Car Container） 它是一种运 输小型轿车用的专用集装箱，其特点是在简易 箱底上装一个钢制框架，通常没有箱壁（包括 端壁和侧壁）。这种集装箱分为单层的和双层 的两种。
3、集装箱标记
1、第一组标记： 1）箱主代码：集装箱所有者的代码由4位拉丁
字母表示，前3位由箱主自己规定，并向国际 集装箱局登记；第4位字母为u，表示海运集装 箱代号。（如：COSU） 2）顺序号：集装箱编号，用6位阿拉伯数字表 示，不足6位，则以0补之。 3）核对数：一般位于顺序号之后，用1位阿拉 伯数字表示。
集装箱运输与多式联运ppt课件
集装箱货物流转示意图
35
❖ （1）整箱货的流转过程
要求用Kg和lb两种单位同时标出。
箱主代号 顺序号
核2．对数自字选标记内容
JBJU
001436 A．3 国3 家代号：用三位或两
位字母表示集装箱的登
国家代号 尺寸代号 类型代号
CN
20
记国G2 。如CN和US
总质量与空箱质量B．尺寸代号：由两位数字
MAX GROSS TARE
240表00 示KG集装箱的尺寸大小。 2502C6901．0K类LGB型代号：用数字或字
干燥，在积载和保管时，货物本身无什么特 殊要求，如与其它货物混载不会损坏或污染 其他货物的货物。如罐头食品、纺织品、棉 纱、布匹、橡胶制品、陶瓷器、漆器、电器 制品、玩具等。 ❖ 污货(Dirty Cargo)
又称"粗货"，是指按货物本身的性质和状 态，容易发潮、发热、风化、融解、发臭， 或者有可能渗出液汁、飞扬货粉、产生害虫 而使其他商品遭受严重损失的货物。属于这 一类货物的有渗出液汁的兽皮；飞扬粉末的 水泥、石墨；污损其它货物的油脂、沥青； 生虫的椰子核、牛骨、干燥生皮；发生强烈 气味或臭气的胡椒、樟脑、牛皮等。
24
NET
LKBG
案例
杭州一家公司从国外进口一套设备,CIF价,共装载 6X40英尺箱,上海港CY卸船交付进口提单上记载:CYCY;SLAC;OWC;SOC杭州这家公司委托上海一家货 代公司作为其口代理人办理有关提箱、安排内陆运输 等业务由于商检要对这批设备进行检验,因而在码头堆 场拆箱,设备放置在露天,巧逢下雨。待拆箱检验完毕 后,货代公司没有安排人将设备重新装箱,而是以散件 形式由公路运杭州,而运输途中又遇下雨。杭州收货人 在收到设备后发现设备已生锈,即申请检验。检验报告 证明,锈损因淡水(雨水)所致。
货运集装箱知识点总结
货运集装箱知识点总结一、集装箱的定义集装箱是一种标准化的货物包装和运输设备，可以进行多种运输模式的转换，如海运、陆运和铁路运输。
集装箱不仅是一种货物包装和运输设备，还是一种重要的国际贸易标准化产品。
它的标准化设计和规范化生产，大大增加了货物运输的效率和安全性，成为国际贸易的主要运输工具之一。
货运集装箱的历史可以追溯到19世纪中叶，当时英国工程师马克斯韦尔发明了一种铁箱子，可以容纳大量货物，并且轻松地移动。
这个发明成为了后来货运集装箱的雏形，为现代货运集装箱的发展打下了基础。
二、集装箱的种类和规格1. 按用途分类根据用途不同，集装箱可以分为干货集装箱、冷藏集装箱、液体集装箱和散装集装箱等。
其中，干货集装箱是使用最广泛的一种，用于运输各类普通货物，包括服装、电子产品、家具等。
冷藏集装箱则是用来运输冷冻食品、化妆品、药物等易腐烂的物品。
液体集装箱则主要用于运输液体货物，如果汁、酒精等。
散装集装箱则用来运输散装货物，如煤炭、矿砂等。
2. 按尺寸分类货运集装箱的尺寸有国际标准，分为20英尺和40英尺两种。
20英尺集装箱的外部尺寸为长6.058m * 宽2.438m * 高2.591m，内部尺寸为长5.898m * 宽2.352m * 高2.385m。
40英尺集装箱的外部尺寸为长12.192m * 宽2.438m * 高2.591m，内部尺寸为长12.032m * 宽2.352m * 高2.385m。
此外，还有一种45英尺的集装箱，用于运输体积较大的货物。
3. 按结构分类货运集装箱的结构有平顶集装箱、开顶集装箱、侧开集装箱和箱门集装箱等类型。
平顶集装箱适用于各类货物的运输，开顶集装箱适用于一些特殊货物，如超高的机械设备和建筑材料。
侧开集装箱适用于需要从侧面装卸货物的场合，打开侧门即可完成装卸。
箱门集装箱则是一种较为常见的结构，通过双扇式箱门进行货物的装卸。
三、集装箱的装卸和运输1. 集装箱的装卸货运集装箱的装卸主要分为人工装卸和机械装卸两种方式。
24 集装箱运输基础知识
无 无 有 无 有 有
1T 2T 2T 2T 2T 2.5T
注：1）有些公司使用箱量考核业务员的业绩（比如CHINA SHIPPING，COSCO），在淡季一个HQ柜通常计2.3T，旺季 计2T。 2）实务中通常所言之40尺柜指40’GP柜，HQ或高柜、高箱 指40’HQ柜。
• 3 柜类型代码 ISO1995年前的旧标准中以二位阿拉伯数字表示类型代码 （ 比如，第二行若为2210，则后两位数字10即表示 柜子类型――封闭式集装箱）；95年后的新标准则以一个 英文字母加一个阿拉伯数字组成。 1）G0—G9：General Purpose Cntr通用柜（干货柜） 2) V0—V9：Ventilated 通风柜 3) B0—B9：Bulk 散装柜 4) S0—S9：Sample[′sa：mpl]（样品），以货名命名 之柜（S0：牲畜；S1：小汽车；S2：活鱼）（S3—S9备 用号） 5) R0—R9：reefer 冷柜，冻柜 6) H0—H9：heated 保温隔热柜 7) U0—U9：Up敞顶柜，开顶柜 8) P0—P9：platform based cntr 分平台式（plat form， 缩写为PF）与台架式（flat rack，缩写为FR） 9) T0—T9：tank罐装柜 10) A0：air空/水/陆/联运柜
将前四位字母对应的等效数字和后面顺 序号的数字（共计10位）采用加权系数法进 行计算求和。计算公式为： S=∑Ci X 2 i 最后以S除以模数11，求取其余数，即得核对号。 例题：求中国远洋运输公司的集装箱 COSU800121的核对号。
第二组标记
国籍代号：用3位拉丁字母表示，说明集装箱 的登记国，例如“RCX”为“中华人民共和 国”的代号。 尺寸代号：由2位阿拉伯数字组成，用于表示 集装箱的尺寸大小。例如：20表示20英尺 长，8英尺高的集装箱。 类型代号：由2位阿拉伯数字组成，说明集装 箱的类型，其中00~09为通用集装箱， 30~49为冷藏集装箱，50~59为敞顶集装箱
《集装箱运输》课件
环保
安全性高
集装箱运输方式可以减少货物的包装和运 输过程中的浪费，从而降低对环境的影响 。
集装箱运输方式可以减少货物的损坏和盗 窃的风险，因为集装箱本身就是一个封闭 的运输单元，可以保证货物的安全。
缺点
成本高
集装箱运输需要大量的投资才能获得回报，包括购买和维修集装箱、 购买集装箱装卸设备等，这些都需要大量的资金投入。
专用集装箱
01
02
03
定义
专用集装箱也称为特种集 装箱，是为运输特定货物 而设计的特殊类型集装箱 。
特点
具有特殊的结构和功能， 如冷藏集装箱、危险品集 装箱、罐装液体集装箱等 。
用途
适用于运输需要特殊处理 的货物，如生鲜食品、危 险品等。
集装箱的规格与尺寸
规格
用途
集装箱的规格通常以长度、宽度和高 度表示，常见的规格有20英尺、40英 尺、45英尺等。
灵活性差
集装箱运输方式需要提前计划和安排，因为集装箱的尺寸和重量都有 限制，需要提前确定货物的尺寸和重量。
运输时间长
由于集装箱运输需要经过多个环节的装卸和运输，因此需要花费更多 的时间来完成货物的运输。
不适合小批量货物
由于集装箱的尺寸和重量都比较大，因此不适合小批量货物的运输。
06 未来集装箱运输的发展趋势
推动集装箱运输行业向绿色低碳转型，需要企业加大环保投入和技 术创新。
可持续发展的要求
促使集装箱运输企业关注社会责任和可持续发展，实现经济效益和 社会效益的统一。
谢谢聆听
铁路集装箱运输
通过铁路系统进行集装箱的运输 ，具有大容量、低成本和环保的 优势。
海上集装箱运
远洋集装箱运输
使用大型集装箱船进行跨国或跨大洋的运输，是国际贸易的主要运输方式。
集装箱运输管理基础知识单选题100道及答案解析
集装箱运输管理基础知识单选题100道及答案解析1. 集装箱运输的特点不包括（）A. 高效率B. 高成本C. 高协作D. 标准化答案：B解析：集装箱运输具有高效率、高协作和标准化等特点，通常能够降低成本，而不是高成本。
2. 国际标准集装箱的长度不包括（）A. 10 英尺B. 20 英尺C. 30 英尺D. 40 英尺答案：C解析：国际标准集装箱常见的长度有20 英尺和40 英尺，10 英尺的也有但不常见，30 英尺不是标准长度。
3. 集装箱的必备标记不包括（）A. 箱主代号B. 自重标记C. 核对数字D. 箱型尺寸答案：D解析：必备标记包括箱主代号、顺序号、核对数字、自重标记等，箱型尺寸不是必备标记。
4. 适用于装载酒类、油类等液体货物的集装箱是（）A. 干货集装箱B. 冷藏集装箱C. 罐式集装箱D. 敞顶集装箱答案：C解析：罐式集装箱专门用于装载液体货物，如酒类、油类等。
5. 集装箱码头堆场的主要作用是（）A. 装卸货物B. 存放集装箱C. 船舶靠泊D. 货物分拣答案：B解析：堆场主要用于存放集装箱。
6. 集装箱船舶的大型化发展主要是为了（）A. 提高运输速度B. 降低运输成本C. 增加运输灵活性D. 提高服务质量答案：B解析：船舶大型化能够在单位运输成本上降低费用。
7. 以下哪种运输方式最适合集装箱运输的衔接（）A. 公路运输B. 铁路运输C. 航空运输D. 水路运输答案：A解析：公路运输具有灵活性强的特点，最适合与集装箱运输进行衔接。
8. 集装箱运输中，提单的作用不包括（）A. 物权凭证B. 运输合同证明C. 货物收据D. 报关凭证答案：D解析：报关凭证通常是报关单等专门的文件，提单不是报关凭证。
9. 集装箱的租赁方式不包括（）A. 长期租赁B. 短期租赁C. 即期租赁D. 活期租赁答案：D解析：常见的租赁方式有长期租赁、短期租赁和即期租赁。
10. 集装箱码头前沿装卸设备不包括（）A. 岸桥B. 场桥C. 门机D. 正面吊答案：D解析：正面吊一般用于堆场作业，不是码头前沿的装卸设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
罐式集装箱——20英尺散装水泥罐
精品课件
散货箱
用于装载谷物。如：小麦和大麦，箱顶部的 窗盖用来灌入谷物。
精品课件
• 开顶集装箱
精品课件
通风集装箱
精品课件
动物集装箱
精品课件
挂衣集装箱
普通干箱加装上挂衣铁架。用来吊挂外衣、外套和 高级时装等。
精品课件
集装袋
定
集装袋又称柔性集装箱，是集装单元
dimensions）
•
包括集装箱永久性附件在内的集装箱外部最大的长、
宽、高尺寸。它是确定集装箱能否在船舶、底盘车、货车、 铁路车辆之间进行换装的主要参数。是各运输部门必须掌
握的一项重要技术资料。
• 集装箱内尺寸（container's internal dimensions）
•
集装箱内部的最大长、宽、高尺寸。高度为箱底板面
1AAA
40 1AA 12192 40’
2896 9’6 2591 8’6 30480 67200
1A
2438 8’
1AX 1BBB
30 1BB 9125
1B
29’11 .25”
2438
＜ 2438 2896
8’ 2591 2438
＜8’ 9’6 8’6 8’
25400
56000
1BX
＜ 2438 ＜8’
5.4 集装箱运输基础知识
一、集装箱的定义与标准化 二、集装箱的类型 三、集装箱的标记识别 四、集装箱的装载
精品课件
一、集装箱的定义与标准化
• 集装箱（Container)，又称“货柜”或“货箱”， 是一种运输设备。
• 20英尺的集装箱作为标准箱，以此作为计算港口的 集装箱吞吐量及集装箱船载箱量的标准。
• 目前使用的国际集装箱规格尺寸主要是ISO/TC104 制定的第一系列的四种箱型，其尺寸及重量见表。
精品课件
集装箱
定义
根据国际标准化组织（ISO）TC/04委员会的定义，
说明： 凡具备下列条件的运输容器，可称为集装箱。
1、具有足够的强度，能长期反复使用；
2、中途转运时，不用搬动箱内的货物，可整体转载；
1.5/2.0/2.5/3 吨
三、集装箱的标记识别
为了方便集装箱运输管理，国际标准化组织（ISO）拟定 了集装箱标志方案。根据ISO790-73，集装箱应在规定的位 置上标出以下内容：
（一）第一组标记：箱主代码、顺序号和核对号 （二）第二组标记：国籍代号、尺寸代码和类型代号 （三）第三组标记：最大总重和自重 （四）超高标记 （五）通行标记
3、备有便于装卸的装点，能进行快速装卸；
4、便于货物的装入和卸出；
5、具有1立方米以上的内部容积。
精品课件
• 为便于计算集装箱数量，人们以哪一种规格的集 装箱作为换算标准箱（Twenty-foot Equivalent Units，简写 TEU）？
——20ft的集装箱 20ft集装箱＝1TEU 40ft集装箱＝2TEU 30ft集装箱＝1.5TEU 10ft集装箱＝0.5TEU
至箱顶板最下面的距离，宽度为两内侧衬板之间的距离，
长度为箱门内侧板量至端壁内衬板之间的距离。它决定集
装箱内容积和箱内货物的最大尺寸。
• 集装箱内容积（container's unobstructed capacity）
•
按集装箱内尺寸计算的装货容积。同一规格的集装箱，
由于结构和制造材料的不同，其内容积略有差异。集装箱
7.平台式集装箱（Flat Rack Container, FR） 外形尺寸过高、宽
8.罐式集装箱（Tank Container, TK）
液体食品、药品
9.专用集装箱（Special Propose Container）
精品课件
牲畜、汽车、服装
• 按集装箱的制造材料分 –钢制集装箱 –铝合金集装箱 –玻璃钢集装箱 –不锈钢集装箱
精品课件
20’标准集装箱
精品课件
20’侧开门集装 箱
20’侧开双门集装箱
20'全侧精开品课门件集装箱
框架集装箱
精品课件
开顶散货集装箱
精品课件
冷藏集装箱
精品课件
干散货集装箱
精品课件
专用集装箱
精品课件
平台式集装箱
精品课件
台架式集装箱
精品课件
罐式集装箱
形状像圆筒或气缸，适合装载液体或压缩性 气体。
内容积是物资部门或其他装箱人必须掌握的重要技术资料。
精品课件
二、集装箱的类型 集装箱类型
（一）集装箱的定义与标准 （二）集装箱的类型 （三）集装箱的标记识别 （四）集装箱的装载
1.干货集装箱（Dry Cargo Container, DR） 玩具、电子、日用
22.散装集装箱（Bulk Container）
• FEU，使人们对哪一种规格的集装箱的习惯叫法？
——40ft集装箱 FEU：forty-foot Equivalent Units
精品课件
第一系列集装箱规格尺寸和总重量
规
长
宽
高
最大总重量
格 箱型 公制 英制 公制 英制 公制 英制 Kg
Lb
ft
mm ft in mm ft in mm ft in
1CC
20
1C 6058
19’1 0.5”
1CX
2591 2438 ＜ 2438
8’6 8’ 24000 ＜8’
52900
10 1D 2991 9’9.7
1DX
5”
2438 精品课件＜ 2438
8’ 10160 ＜8’
22400
• 集装箱外尺寸（container's overall external
精品课件
集装箱标记代号的位置
精品课件
精品课件
精品课件
（一） 识别标记：
• １、箱主代号 • • 集装箱所有者的代码，它由4位拉丁文字母表示；前3
位由箱主自己规定，并向国际集装箱局(BIC)登记；第4 位字母为U，表示海运集装箱代号。
豆类、谷物、啤酒
3.通风集装箱（Ventilated Container）
水果、蔬菜
4.冷藏集装箱（Reefer Container, RF）
鲜水果、鱼、肉
5.敞顶集装箱（Open-top Container, OT） 较高货物
6.台架式集装箱（Platform Based Container） 重型机械
义 器具的一种，配以起重机或叉车，就可以
说 实现集装单元化运输。它适用于装运大宗
明：散状粉粒状物料。
它的特点是结构简单、自重轻、可以
折叠、回空所占空间小、价格低廉。
性 适用型式 能 用型
重复使用型／一次使
参 形 状 圆桶型／方型／圆锥
数：型／折叠型
提升方式 顶面／底面／侧面
排 料 口 有／无
材 料 橡胶／塑料／帆布
