电器与电子设备
名词解释：
极扳硫化：蓄电池长期处于放电状态或充电不足状态下放置时，在极板上会逐渐生成一层白色的粗晶粒的硫酸铅，正常充电时他不能转化为PbO2和Pb，称为硫酸铅硬化，简称硫化。
火花塞自净温度：当火花塞吸收和散发的热量达到平衡时，落在绝缘体上的油滴能立刻燃尽，不形成积炭，
蓄电池低温启动容量：是指电解液温度为-18摄氏度时，以3倍额定容量的电流连续放电至单格单格电压降到1.5V时所放出的电量，其放电持续时间应在2.5min以上。
点火提前角：某缸火花塞开始跳火到活塞运行至压缩终了上止点的曲轴转角。
简答题：
说出蓄电池的用途
1）车辆启动时为车辆提供电能；2) 发动机停止运转时为为车上用电设备提供电能，使其能在发电机不发电的情况下继续运作；3）在发电机发电量满足车上用电设备还有剩余时储存发电机发出的多余电能；4）在发电机发电量不足的情况下联合发电机一起为车上用电设备提供电能，保证车上用电设备的正常使用；5）蓄电池相当于一个大的电容器，在发电机工作异常的情况下，存储产生的瞬间高压，保护车上用电设备，使其不受损坏。
保持排气畅通是为了保证蓄电池在过充电是产生的气体及时排出，防止蓄电池因气体无法排出而产生爆炸
什么叫蓄电池的容量？哪些使用因素对蓄电池容量有影响？
蓄电池的容量是指蓄电池放电到某一最小允许电压（终止电压）时所放出的电量Q。
一、设计生产工艺撒谎能够的因素：1、活性物质的量2极板厚度3活性物质孔率4活性物质真是表面面积5极板中心距6活性物质组成二、使用时的因素：1放电电流密度2放电终止电压3电解液温度4电解液浓度
解释解放CA1091型汽车用6—QA—100型铅蓄电池各部分的意义6：该蓄电池共6个单格，额定电压12V
Q：起动型铅蓄电池
A：干式荷电蓄电池
100：蓄电池的额定容量
在什么情况下要进补充充电
启动无力时（非机械故障）
前照灯灯光暗淡，表示电力不足时
电解液密度下降到1.20gcm3以下时
冬季放电超过25%，夏季放电超过50%时
普通型电磁控制式起动机由几部分组成！各部分起什么作用。
普通电磁式起动机由三部分组成，分别是：直流电动机、传动机构和控制装置。
直流电动机：产生电磁转矩；
传动机构：实现发动机与电动机之间的动力单向传递。
控制装置：自动接通与切断电动机与蓄电池之间的电路，保证起动系正常工作。
断电器触电间隙的大小对次级电压有何影响
间隙过大，闭合时间短，初级电流下降，次级电压下降，间隙过小，分离不彻底，磁通的变化率下降，次级电压下降
为何要点火提前角？点或提前要怎么样来表示
因为火花塞产生火花点燃混合气后，火焰需呀一定的时间才能传播至整个燃烧室，即从开始点火到混合气燃烧烧到产生最大压力，有一定的时间延迟。
如果到压缩终了再点火，产生最大压力时活塞已处于下行位置，此时不可能获得最大延迟。
所以需要点火提前。
汽油机点火时刻用点火提前脚来表示。
点火提前脚是指从火花塞开始跳火到活塞行至上止点位置这一段时间曲轴转过的角度。
防具炫目措施有哪些
采用双灯丝，其中远光灯丝安装在焦点上，近光灯丝安装在焦点的上方或前方
加装遮光屏。
在灯泡内安装一个遮光屏，吸收向上反射的光线
说明螺旋形电喇叭的工作原理
按下按钮，电路接通，电流回路为：蓄电池——线圈——触点——按钮——蓄电池。
线圈产生吸力，吸下衔铁，打开触点，电路被切断，吸力消失，衔铁回位，电路重新被接通。
重复上述过程，衔铁不断上下移动带动膜片振动，通过共鸣器产生共鸣，有扬声器发出一定声调的音波，有扬声筒加强后传出燃油警报装置的工作原理
原理：当油箱内的燃油较多时，具有负温度特性热敏电阻元件浸没在油箱中，散热快，温度
低，电阻较大，报警灯不亮。
当油箱中的燃油减少到规定值时，热敏元件露出油面，温度
升高，电阻值小，电路中电流增大，警报灯点亮。
比较汽车三种路途表示方法的特点
线路图: 设备的外形、安装位置与实际情况一致，便于制作线束。
线路图中线束密集、纵横交错、读图和查找、分析故障不便
原理图：1汽车电路原理图忆表达汽车电路的工作原理和相互连接的关系为重点，不讲究带你其设备的形状、位置和导线的走向等实际情况，对线路图做出了高度的简化，因此图面清晰、带你路简单明了、通俗易懂，带你路连接和控制关系穷处，对了解汽车电器设备的关系清楚，对了解汽车电气设备的工作原理和迅速分析排除电器系统的故障十分有利。
2、电路原理图是参考原车线路图、相关资料和实物改画成。
线速图：整车电路线束图常用于汽车厂总装线和修理厂的连接、检修与配线。
线束
图主要表明电线束各用电器的连接部位、接线柱的标记、线头、插接器的形
状及位置等，它是人们在汽车上能够实际接触到的汽车电路图。
填空题
1起动机电磁开关内有吸拉和保持两线圈
2交流发电机主要由定子、转子、整流器、端盖与电刷总成皮带轮等组合
3直流串励式电动机的作用是将蓄电池提前角提供的转变为产生以起动发动机
4传统点火系要由电源、点火线圈、分电器、火花塞、附加电阻、点火开关、起动机起动继电器组成
5国产点火线圈接磁路结构可分开磁路式和闭磁路式两种6汽车分电器由断电器、配电器、电容器、点火提前机构等组成一个总成
7离心点火提前机构的功能是在时
8启动机一般由直流电动机、传动机构、控制装置、三部分组成9真空点火提前机构的功能是在时
10机油压力表由油压指示表和油压传感器组成
11汽车报警系统由传感器和警告灯组成
12车速里程表用来指标汽车行驶速度和累计行驶里程的仪表，由车速表和里程表两个表组成
13在电路中二极管的符号三极管的符号
14汽车用蓄电池的功用有、、、过油压保护等
15在使用中接通起动机的时间不超过 5 S。
两次起动机时间要相隔15 S以上。
16单向离合器常见有滚柱式、弹簧式摩擦式三种
17配电器的作用是将点火线圈产生的高电压按发动机的点火顺序配送至各气缸火花塞。
18燃油表的作用是用来指示油箱内存油量的多少，它由装载仪表本处的燃油指示表和装在燃油箱内的燃油传感器两部分组成
19汽车电路图主要由线路图、原理图和线束图
20前照灯光学系统包括反射镜、配光镜和灯泡三部分
21转向灯系统一般由电源、转向灯、转向灯开关、和闪光器等组成
22 转向信号灯、危险警告信号灯、倒车信号灯制动信号灯属
于信号灯。
电子电器设备维修培训大纲
四新
பைடு நூலகம்
知识
2 LE2 无线闭塞中心（RBC）
A、接到故障后的规定、准备工作 B、主要行车设备故障后处理、主要线路、支线发生故障后处理 电子设备故障抢修流程
LKX-T临时限速服务器概述、系统结构、功能及接口、技术要求
LKR-T型无线闭塞中心概述、系统结构、功能及接口、技术要求
2、3工区 3-5级岗
微电子所 有工区
信号工(电子电气设备维修)模块化培训大纲
LC 专业 知识
8 LC8 微机监测
A、微机监测概述 B、微机监测车站系统、车站微机监测站机与采集机的系统结构
理 论 知
LD 非正常 应急处理
1 LD1 电子设备故障信息报送程序 2 LD2 电子设备故障抢修流程图
识
L
LE
1 LE1 临时限速命令服务器（TRS）
3-5级岗
微电子所 有工区
3-5级岗
1、RBC工 区
3-5级岗
RBC工区 3-5级岗
SA 基本 技能
SB 专业 技能
3 SA3 继电器测试技能
继电器测试台仪器使用方法、专用工具的使用、各型号继电器技术标准
继电器工 区
3-5级岗
10 SB10 报文读写操作方法
报文读写操作正常读写、遇到问题的一般处理方法
RBC工区 3-5级岗
LKD2-T2列控中心设备日常维护、设备故障的判断处理
2、3工 区
3-5级岗
2、3工 区
3-5级岗
1 SC1 TYJL-Ⅱ型计算机联锁应急预案 TYJL-Ⅱ型计算机联锁各故障现象应急处理预案
2、3工 区
3-5级岗
实 作 技
SC 非正常 应急处理
汽车电器与电子设备
Q20 Ah
20h放电率的放电电流——0.05Qe
以3-Q-90为例说明如何检验蓄电池的
质量？
1.4.2 起动容量
表征蓄电池在发动机起动时的供电能 力，由于起动容量受温度影响很大， 分为常温和低温两种。
1. 常温：30℃、3Qe电流、1.5V、持续 时间应在5min以上
2. 低温：-18℃、3Qe电流、1V、持续时 间应在2.5min以上
产生极化的原因： 欧姆极化：由内阻产生的电压降 浓差极化 电化学极化
3、脉冲快速充电
充电电流i:随时间按指数曲线而衰减 i = I0e-xt
I0：t=0时，蓄电池能接受的充电电流最大值 x：衰变率常数 x = I0 / Q
过程：正脉冲充电——前停充——负脉冲瞬间放 电——后停充——再正脉冲充电
时，它可将发电机的电能转变为化学能储存 起来（充电）。
1.1 蓄电池的构造与型号
蓄电池由若干个单格电池串联而成。 单格电池：电压2V、一个单格。
组成：极板组、隔板、壳体、电解液、铅连 接条、极柱等。其结构如图1-1。
1.1.1 极板组
1、正极板：活性物质（二氧化铅PbO2） 呈深棕色，厚度2.2mm
2PbSO4+2H2O 化学反应过程见图1-3a所示
二、铅蓄电池的充电过程（电能→化学能） 2PbSO4+2H2O →
PbO2+Pb+2H2SO4
1.2.1 放电过程
正极板
1. PbO2+2H2SO4→Pb+++++2SO4--
+2H2O
2.
Pb+++++2e → Pb++ （接通电路）
电子设计-电器设备-电子设备-电子产品说明书
Bulletin 700-CF Control RelayBulletin 700CF — Control RelayIEC industrial relaysMechanically linked contact performance per IEC 60947-5-1Gold plated, bifurcated version for low level switching applications Master control relay version rated 15 A (AC-15)Solid-state and pneumatic timing modules 4…10 PolesStandards ComplianceUL 508CSA C22.2 No. 14EN/IEC 60947-1, -5-1Meets the material restrictions for European Directive 2002/95/EC - EU-RoHSCertificationscULus Listed (File No. E14840, Guide NKCR/NKCR7)CE Marked CCC Certified4-Pole AC Coil Voltage (Ratings for 700-CF Only)AC-12AC-15Connection DiagramsContacts Standard Contacts Cat. No.‡Gold Plated Bifurcated Contacts Cat. No.⋆Master Contacts Cat. No.⋆ I th [A]I e [A]40 °C 60 °C 24/48V 120V 240V 400V 500V 600V 690V N.O.N.C.202010101062.51122700-CF220Ä700-CFB220Ä700-CFM220Ä31700-CF310Ä700-CFB310Ä700-CFM310Ä40700-CF400Ä700-CFB400Ä700-CFM400Ä04700-CF040Ä700-CFB040Ä—⋆ All Cat. Nos. are factory‐stocked.‡ For spring clamp terminals, insert R after 700-C. Example: Cat. No. 700-CRF220D.Ä AC Coil Voltage CodeThe cat. no. as listed is incomplete. Select a coil voltage code from the table below to complete the cat. no. Example: Cat. No. 700-CF220Ä becomes Cat. No. 700-CF220D for 120V, 60 Hz [V]122432364248100100...110110120127200200...220208208...240220...230230230...240240277347380380...400400400 (415)44048050055060050 Hz R K V W X Y KP —D P S KG L ——F —VA T ———N —G B —M C —60 Hz Q J —V —X —KP —D ——KG H L ———A T I E ———N B ——C 50/60Hz—KJ———KYKP—KD——KGKL——KLKF—KA————KN—KB————4-Pole DC Coil Voltage (Ratings for 700-CF Only)AC-12AC-15Connection DiagramsContactsStandard Contacts Cat. No.§Gold Plated Bifurcated Contacts Cat. No.⋆Master Contacts Cat. No.⋆ I th [A]I e [A]40 °C 60 °C 24/48V 120V 240V 400V 500V 600V 690V N.O.N.C.202010101062.51122700-CF220Ä700-CFB220Ä700-CFM220Ä31700-CF310Ä700-CFB310Ä700-CFM310Ä40700-CF400Ä700-CFB400Ä700-CFM400Ä⋆ All Cat. Nos. are factory‐stocked.§ For spring clamp terminals, insert R after 700-C. Example: Cat. No. 700-CRF220ZJ.⋆ Ratings for Bulletin 700‐CFB and 700‐CFM are on SpecificationsÄ DC Coil Voltage Code♣The cat. no. as listed is incomplete. Select a coil voltage code from the table below to complete the cat. no. example: Cat. No. 700-CF220Ä becomes Cat. No. 700-CF220ZJ for 24V DC [V]91224364848...7260647280110110...125115125220220 (250230250)Standard ZR ZQ ZJ ZW ZY —ZZ ZB ZG ZE ZD —ZP ZS ZA —ZF ZT Standard diode ——DJ ———————————————Electronic with diode—EQEJ——EY—————ED———EA——♣ When ordering DJ coil with built‐in surge suppression, the DJ is not polarity sensitive. Drop out time: 14…20 ms.6- and 8-Pole RelaysCat. No. 700-CFZ1420Cat. No. 700-CFZ0530Control Relays with Overlapping Side-Mounted ContactsAC-12AC-15Left Aux.Relay Arrangement Right Aux.Contacts Overlapping Side-Mounted ContactsCat. No.I th [A]I e [A]40 °C 60 °C 24/48V 120V 240V 400V 500V 600V 690V N.O.N.C.N.O.N.C.Main Relay202010101062.511411700-CFZ1510Ä3111700-CFZ1420ÄSideContacts10106653 1.6112211700-CFZ1330Ä4022700-CFZ2620Ä3122700-CFZ2530Ä2222700-CFZ2440ÄControl Relays with Standard Side-Mounted ContactsAC-12AC-15LeftAux.RelayArrangementRightAux.Contacts StandardSide-MountedContactsCat. No.I th [A]I e [A]40 °C60 °C24/48V120V240V400V500V600V690V N.O.N.C.N.O.N.C.MainRelay20201010106 2.5114011700-CFZ0510Ä3111700-CFZ0420Ä2211700-CFZ0330ÄSideContacts10106653 1.6114022700-CFZ0620Ä3122700-CFZ0530Ä2222700-CFZ0440Ä⋆ All Cat. Nos. are factory stocked.Ä AC Coil Voltage CodeThe cat. no. as listed is incomplete. Select a coil voltage code from the table below to complete the cat. no. Example: Cat. No. 700-CFZ0510Ä becomes Cat. No. 700-CFZ0510F.[V]122432364248100100...110110120127200200...220208208...240220...230230230...240240277347380380...400400400...41544048050055060050 Hz R K V W X Y KP—D P S KG L——F—VA T———N—G B—M C—60 Hz Q J—V—X—KP—D——KG H L———A T I E———N B——C 50/60Hz—KJ———KY KP—KD——KG KL——KL KF—KA————KN—KB————Assignment of ContactsDevice Combinations in Accordance with IEC 60947-1 / -4-1Auxiliary Contact Blocks Control Relays 700-CF (AC and DC Control)Circuit Diagram Control700-CFÄ220700-CFÄ310700-CFÄ400Front Mounting ⋆100-FA02AC/DC22E + 02E = 24Y31E + 02E = 33Y40E + 02E = 42Y100-FA11AC/DC22E + 11E = 33Y31E + 11E = 42Y40E + 11E = 51Y100-FA20AC/DC22E + 20E = 42Y31E + 20E = 51Y40E + 20E = 60Y100-FA22AC/DC22E + 22E = 44Y31E + 22E = 53Y40E + 22E = 62Y100-FA31AC/DC22E + 31E = 53Y31E + 31E = 62Y40E + 31E = 71Y100-FA40AC/DC22E + 40E = 62Y31E + 40E = 71Y40E + 40E = 80Y100-FAL22AC/DC22E + L22E = L44Y31E + L22E = L53Y40E + L22E = L62Y⋆ Control relay and auxiliary contact block AC/DC max. 4 N. C.GeneralMain Relay Cat. Nos. 700-CF, 700S-CF Front Mounted StandardAuxiliary ContactsMain RelayCat. No.700-CFB,700S-CFBMasterRelayCat. No.700-CFMFront Mounted BifurcatedAuxiliary ContactsSide-mountedAuxiliary ContactsContact Ratings — NEMA A600, P600A600, Q600A600, Q600 2 x A600,P600A600, Q600A600, Q600 Min. Contact Rating17V, 10 mA17V, 5 mA8V, 5 mA—5V, 3 mA17V, 10 mAContact Ratings — IEC AC‐15 (solenoids, contactors) at rated voltageIEC 60947-5-124V10 A 6 A 3 A15 A 3 A 6 A 48V10 A 6 A 3 A15 A 3 A 6 A 120V10 A 6 A 3 A15 A 3 A 6 A 240V10 A 5 A 3 A15 A 3 A 5 A 400V 6 A 3 A 2 A7.5 A 2 A 3 A 480V/500V 2.5 A 1.6 A 1.2 A 5 A 1.2 A 1.6 A 600V 1 A 1 A0.7 A 2 A0.7 A 1 A 690V 1 A 1 A0.7 A 2 A0.7 A 1 AAC-12 (Control of resistive loads)IEC 60947-5-140 °C I th20 A10 A10 A20 A10 A10 A230V8 kW400V14 kW690V24 kW60 °C I th20 A 6 A 6 A20 A 6 A 6 A230V8 kW400V14 kW690V24 kWDC-12 Switching DC Loads L/R < 1ms, Resistive Loads IEC 60947-5-124V15 A10 A 6 A20 A 6 A 6 A 48V10 A9 A 3.2 A20 A 3.2 A 3.2 A 110V 6 A 3.5 A 1 A8 A 1 A 1 A 220V 1 A0.7 A0.5 A 1.5 A0.5 A0.5 A 440V0.4 A0.2 A0.2 A0.4 A0.2 A0.2 ADC-13 IEC 60947-5-1, Solenoids and contactors24V 5 A 5 A 2.5 A 5 A 2.5 A 5 A48V 3 A 3 A 1.5 A 3 A 1.5 A 2.5 A110V 1.2 A 1.2 A0.6 A 1.2 A0.6 A0.68 A220V0.6 A0.6 A0.3 A0.6 A0.3 A0.32 A440V0.3 A0.15 A0.15 A0.3 A0.15 A0.15 ALocation of welded N.O. contacts State of N.C. Contacts if N.O. contact weldsMain Front aux.Side aux.Main Open Open Open⋆Mechanically Linked Contacts‡ Front aux.Open Open—⋆ Side mounted auxiliary contacts provide “mirror contact” performance with main poles only.‡ Defined in IEC 60947‐5‐1 annex L. Mechanically linked is a relationship between contacts of opposite types (i.e., N.O. and N.C.).Cat. No. 700-CF Aux./Pneumatic Timer Contact (Front-mounted)Mechanical Life[Mil]155Electrical Life AC-15(240V, 3 A)[Mil] 1.5 1.5Weight AC Coil[g]390—Terminal Cross-SectionsTerminal TypeTerminal Size per IEC60 947-1 2 x A4 2 x A4Solid/ Stranded 1 Conductor[mm2] 1.5…60.5…2.5♣ 2 Conductor[mm2] 1.5…60.75…2.5Max. Wire Size per UL/CSA[AWG]16...1018 (14)Tightening Torque[lb·in]13.3…17.78.9…13.3Tightening Torque[N·m] 1.5…2.01…1.5♣ For 16 or more strands, end ferrule is required.DC Switching Ratings for 700‐CF Main Poles in Series (Resistive Load at 60 °C)1 pole2 poles3 poles24/48V15/10 A25 A25 A125V 6 A25 A25 A220V 1.5 A8 A25 A440V0.4 A 1 A 3 AControl CircuitCat. No. 700-CF Operating VoltageAC 50/60 Hz Pickup[x U s]0.85…1.1Dropout[x U s]0.3…0.6DC (conventional)⋆Pickup[x U s]0.8…1.1Dropout[x U s]0.1…0.6DC (electronic - EQ, EW)Pickup[x U s]0.7...1.25Dropout[x U s]0.3...0.4DC (electronic - EY)Pickup[x U s]0.8...1.25Dropout[x U s]0.3...0.4DC (electronic - ED)Pickup[x U s]0.7...1.12 ‡Dropout[x U s]0.3...0.4DC (electronic - EA)Pickup[x U s]0.8...1.1Dropout[x U s]0.3...0.4Coil ConsumptionAC 50/60 Hz Inrush[VA]75Sealed[VA/W]9.5/2.7DC (conventional)Inrush[W]7.7Sealed[W] 6.3DC (electronic - EQ, EJ)Inrush (avg./ peak)[W]10/17Sealed[W] 1.7DC (electronic - EY)Inrush (avg./ peak)[W]10/17Sealed[W] 1.9DC (electronic - ED)Inrush (avg./ peak)[W]12/19Sealed[W] 2.1DC (electronic - EA)Inrush (avg./ peak)[W]14/22Sealed[W] 3.0Operating TimesAC 50/60 Hz Pickup Time[ms]15 (30)Dropout Time[ms]10 (60)DC (conventional)Pickup Time[ms]40 (70)Dropout Time[ms]7 (15)With integrated diode Opening Delay[ms]14 (20)With external diode Opening Delay[ms]70 (125)DC (electronic- EQ, EJ)Closing Delay[ms]25 (50)Opening Delay[ms]27 (45)Min OFF time[ms]50Max. ripple± 15%DC (electronic- EY, ED, EA)Closing Delay[ms]25 (50)Opening Delay[ms]23 (33)Min OFF time[ms]50Max. ripple± 15%Latch Attachment Release, 100-FLCoil Consumption AC[VA/W]45/40DC[W]25Contact Signal Duration[min./max]0.03…15 sTiming AttachmentReset Time, 100-ETA, 100-ETB at min. time setting[ms]10at max. time setting[ms]70Repeat Accuracy± 10%⋆ For 9V DC, code ZR, use operating voltage 0.65…1.3 x U s.For 24V DC, code ZJ, DJ, or EJ use operating voltage 0.7…1.25 x U s.‡ At 110V DC, coil code ED has an operating voltage range of 0.7...1.25 x U s. GeneralCat. No. 700-CFRated Insulation Voltage U iIEC690VUL; CSA600VRated Impulse Strength U i m p 6 kVHigh Test Voltage1 minute (per IEC 60947-4)2500VRated Voltage U eAC115, 230, 400, 500, 690VDC24, 48, 110, 220, 440VShort-Circuit Protection gG Fuse 20 ARated Frequency50/60 Hz, DCAmbient TemperatureStorage–55…+80 °C (–67…176 °F)Operation at nominal current–25…+60 °C (–13…140 °F)15% current reductionfor AC‐12 at > 60 °C–25…+70 °C (–13…158 °F)Corrosion Resistance humid-alternating climate, cyclic,per IEC 60068-2-30 andDIN 50 016, 56 cyclesAltitude2000 m above mean sea level, perIEC60 947-4Type of ProtectionIP2X (IEC 60529 and DIN 40050)in connected stateShock Resistance IEC 60068-2: Half sinusoidal shock11 ms, 30 G (in 3 directions)Vibration Resistance IEC 60068-2: Static >2 G, in normalposition no malfunction <5 GUtilization Category Table from EN 60947-5-1Verification of Making and Breaking Capacities of Switching Elements Under Normal ConditionsCorresponding to the Utilization Categories‡UtilizationCategoryNormal Condition of UseMake§ Break§ Number and Rate of Making and Breaking operationsI/I e U/U e cos y I/I e U/U e cos y No. operatingcycles♣Operating cycles perminuteON time [s]♦AC‐12♠110.9110.9605060.05AC‐13♠210.65110.65605060.05AC‐14♠610.3110.3605060.05AC‐15♠1010.3110.3605060.05DC——T0.95——T0.95———DC-1211 1 ms11 1 ms605060.05♦DC-1311 6 x P∆ 11 6 x P∆ 605060.05♦DC‐14♠10115 ms1115 ms6050—0.05♦I e Rated operational current, I Current to be made or brokenU e Rated operational voltage, U Voltage before makePU e I e Steady-state power consumption (W)T0.95 Time to reach 95% of the steady-state current (ms)‡ See sub‐clause 8.3.3.5.2.§ For tolerances on test quantities, see sub‐clause 8.3.2.2.♣ The first 50 operating cycles shall be run at U/U e=1.1 with the loads set at U e.∆ The value “6 x P” results from an empirical relationship which is found to represent most DC magnetic loads to an upper limit of P = 50 W, e.g., 6 x P= 300 W.♦ The ON time shall be at least equal to T0.95.♠ Where the break current differs from the make current value, the ON time refers to the make current value after which the current is reduced to the break current value for a suitable period e.g., 0.05 s. Contact Rating Table from EN 60947-5-1。
电力电子在家庭电器中的应用
电力电子在家庭电器中的应用电力电子技术是指将电力应用于电子设备中，实现对电能的高效控制和转化。
随着科技的发展，电力电子在家庭电器中的应用越来越广泛。
本文将从家庭电器中常见的几个方面，介绍电力电子技术在其应用中所起到的作用。
一、节能环保电力电子技术在家庭电器中的应用，首先体现在了节能环保方面。
家用电器如洗衣机、冰箱等，通过采用变频控制技术，可以调节电机的转速，使其根据需求产生合适的转速，从而达到节能的效果。
此外，在光伏发电技术上，逆变器（inverter）是将直流电能转化为交流电能的关键装置，通过电力电子技术的应用，可以实现太阳能的高效利用，减少对环境的污染。
二、家电驱动电力电子技术在家电驱动方面的应用也十分广泛。
例如，在空调、电视机等家电中，功率因数校正技术可以通过电力电子器件来实现，使得电器在工作时的功率因数接近于1，提高能量的利用效率。
此外，在电磁炉、电吹风等小家电中，采用了电力电子技术将电能转化为适合设备工作的电磁场或风力，实现了驱动家电的功能。
三、电能质量控制电力电子技术在提高家电电能质量方面起到了关键作用。
家庭中使用的电器设备，如电脑、电视等对电能质量的要求较高。
通过电力电子技术中的滤波、稳压、脉宽调制等技术手段，可以消除或降低电能中的谐波、噪声等，保证电能的质量达到所需标准。
四、电池管理电力电子技术在家庭电器中的应用还体现在电池管理方面。
如在家用电动工具、电动汽车等设备中，电池管理系统（BMS）通过采用电力电子技术，可以实现对电池充放电过程的控制和优化，延长电池的使用寿命，提高电池的性能，从而提升设备的续航能力和可靠性。
五、安全保护电力电子技术在家庭电器中还可以应用于安全保护方面。
例如，在燃气灶、电热水器等家电中，通过电力电子技术的应用，可以实现对故障和危险因素的检测和保护，保证家庭使用电器时的安全。
综上所述，电力电子技术在家庭电器中的应用，从节能环保、家电驱动、电能质量控制、电池管理以及安全保护等方面发挥着重要作用。

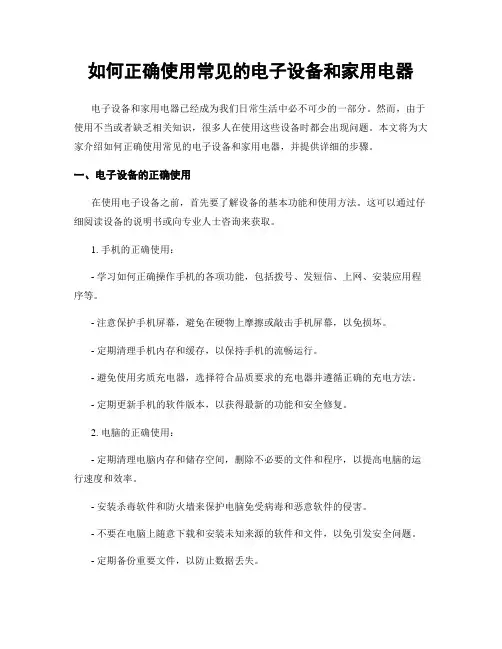

如何正确使用常见的电子设备和家用电器
