复杂条件下盾构施工技术(1)-选型及砂卵石地层
盾构选型中的地质因素： 广州地铁沿线的工程地质、水文地质条件比较复杂,其中最重要的特点是工程范围内的岩土均一性差,物理力学特性差异大。地铁围岩既有十分松软富水的淤泥质土、中细沙层,又有较坚硬的砂砾岩、花岗片麻岩、混合岩,以及介于上述两类岩土之间具不同风化程度的软塑～ 硬塑状粘性土层。软硬相间的红色砂泥岩是地铁隧道施工的主要地层。因此选择用于广州地铁施工的盾构时,要求它必须有与上述地质条件相匹配的性能。
7
转速控制 （微调性）
好
差
好
A:由于变频，可控制转速和进行微调 B:由于采用离合器，不能实现无级调速 C:控制液压泵排量，可控制转速和进行微调
8
噪音
小
小
大
C:液压系统的噪音一般大于电动机系统
9
盾构内 温度
低
较低
较高
C:液压系统功耗大，故温度较高
10
维护保养
易
易
较困难
B:维护保养工作较少 C:液压系统的维护和保养一般较复杂，要求较高。
3．盾构机选型的其它条件 除了地质条件以外的盾构机选型的制约条件还很多，如工期、造价、环境因素、基地条件等。 工期制约条件 因为手掘式与半机械式盾构机使用人工较多，机械化程度低，所以施工进度慢。其余各类型盾构机因为都是机械化掘进和运输，平均掘进速度比前者快。 造价制约因素 一般敞口式盾构机的造价比密闭式盾构机低，主要原因是敞口式盾构机个象密闭式盾构机那样有复杂的后配套系统，在地质条件允许的情况下，从降低造价考虑，宜优先选用敞口式盾构机。 环境因素的制约 敞口型的盾构机引起的地表沉降大于网格式盾构，更大于密闭式的掘进机。
盾构类型与颗粒级配的关系
一般来说，细颗粒含量多，碴土易形成不透水的塑流体，容易充满土仓，在土仓中可以建立压力，平衡开挖面的土体。粗颗粒含量高的碴土塑流性差，实现土压平衡困难。 盾构类型与颗粒级配的关系详见下图，图中蓝色区域为淤泥粘土区，为土压平衡盾构适应范围，绿色区域为粗砂、细砂区，即可使用泥水盾构，也可经土质改良后使用土压平衡盾构，黄色区域为卵石砾石粗砂区，为泥水盾构适用的颗粒级配范围。
盾构主要参数的计算和确定
盾构主要参数的计算和确定盾构主要参数的计算和确定1、盾构外径：盾构外径D=管片外径D S+2(盾尾间隙δ+盾尾壳体厚度t)盾尾间隙δ--为保证管片安装和修复蛇行,以及其他因素的最小富余量，一般取25—40mm;结合五标地质取多少?2、刀盘开挖直径：软土地层，一般大于前盾0—10mm,砂卵石地层或硬岩地层，一般大于前顿外径30mm,五标刀盘开挖直径如何确定的?3、盾壳长度盾壳长度L=盾构灵敏度ξx盾构外径D小型盾构D≤3.5M，ξ=1.2—1.5；中型3.5M＜D≤9M，ξ=0.8—1.2；大型盾构D＞9M；ξ=0.7—0.8；4、盾构重量泥水盾构重量=（45---65）D2，由于本线路存在线下溶土洞的可能，再掘进中能否通过此核算，盾构主机是否沉陷？5、盾构推力盾构总推力F e=安全储备系数AX盾构推进总阻力F d安全储备系数A---一般取1.5---2.0。
盾构推进总阻力F d=盾壳与周边地层间阻力F1+刀盘面板推进阻力F2+管片与盾尾间摩擦力F3+切口环贯入地层阻力F4+转向阻力F5+牵引后配套拖车阻力F6盾壳与周边地层间阻力F1计算中，静止土压力系数或土的粘聚力取盾体范围内的何点的？刀盘面板推进阻力F2，对于泥水盾构或土压盾构土仓压力如何确定的？管片与盾尾间摩擦力F3中，盾尾刷与管片的摩擦系数取偏大好吗？盾尾刷内的油脂压力如何定？计算中土压力计算是按郎肯土压公式或库仑土压计算？6、刀盘扭矩刀盘设计扭矩T=刀盘切削扭矩T1+刀盘自重形成的轴承旋转反力矩T2+刀盘轴向推力形成的旋转反力矩T3+主轴承密封装置摩擦力矩T4+刀盘前面摩擦扭矩T5+刀盘圆周摩擦反力矩T6+刀盘背面摩擦力矩T7+刀盘开口槽的剪切力矩T8刀盘切削扭矩T1中的切削土的抗压强度q u如何确定？刀盘轴向推力形成的旋转反力矩T3计算中土压力计算是按郎肯土压公式或库仑土压计算？，刀盘圆周摩擦反力矩T6计算中，土压力计算是按郎肯土压公式或库仑土压计算？刀盘背面摩擦力矩T7中土仓压力P W如何确定？7、主驱动功率主驱动工率储备系数一般为1.2---1.5，主驱动系统的效率η如何确定？8、推进系统功率推进系统功率W f=功率储备系数A W X最大推力FX最大推进速度VX推进系统功率ηW功率储备系数A W一般取1.2---1.5, 最大推力F、最大推进速度V如何定？推进系统功率ηW=推进泵的机械效率X推进泵的容积率X连轴器的效率9、同步注浆能力每环管片理论注浆量Q=0.25X(刀盘开挖直径D2—管片外径D S2)X管片长度L推进一环的最短时间t=管片长度L/最大推进速度v理论注浆能力q=每环管片理论注浆量Q/推进一环的最短时间t额定注浆能力q p=地层的注浆系数λX理论注浆能力q/注浆泵效率η地层的注浆系数λ因地层而变一般取1.5---1.8。
盾构机定额单价计算公式
盾构机定额单价计算公式盾构机是一种用于地下隧道开挖的特殊工程机械设备，它能够在地下进行快速、高效、安全地挖掘和施工。
在盾构机施工过程中，定额单价是一个非常重要的指标，它能够帮助工程师和施工人员准确地计算成本和工程量，从而有效地控制工程质量和进度。
在本文中，我们将介绍盾构机定额单价的计算公式及其应用。
盾构机定额单价的计算公式通常包括以下几个主要因素，盾构机的日常使用成本、人工成本、材料成本、设备折旧费用、管理费用和利润等。
下面我们将分别介绍这些因素的计算方法，并给出盾构机定额单价的计算公式。
首先是盾构机的日常使用成本。
盾构机的日常使用成本包括燃料费、润滑油费、维修费、电费、水费等。
这些成本可以通过盾构机的实际使用情况和相关费用清单来计算，通常以每小时或每天的成本来计算。
其次是人工成本。
人工成本是指盾构机操作人员和相关施工人员的工资和福利费用。
这些成本可以通过工资标准和工时来计算，通常以每小时或每天的成本来计算。
然后是材料成本。
材料成本是指盾构机施工过程中所使用的各种材料的费用，包括钢材、水泥、砂石、管道等。
这些成本可以通过材料的市场价格和使用量来计算，通常以每单位材料的成本来计算。
接下来是设备折旧费用。
设备折旧费用是指盾构机的购置成本和折旧费用。
这些成本可以通过盾构机的购置价格、使用年限和残值率来计算，通常以每小时或每天的成本来计算。
再者是管理费用。
管理费用是指盾构机施工过程中的管理人员和相关管理费用，包括办公费、差旅费、通讯费等。
这些成本可以通过管理人员的工资和相关费用清单来计算，通常以每小时或每天的成本来计算。
最后是利润。
利润是指盾构机施工过程中的预期利润，通常以工程总投资的一定比例来计算。
综合以上各项成本，盾构机定额单价的计算公式可以表示为：盾构机定额单价 = 日常使用成本 + 人工成本 + 材料成本 + 设备折旧费用 + 管理费用 + 利润。
通过这个公式，我们可以准确地计算出盾构机的定额单价，从而为工程的成本控制和工程量计算提供依据。

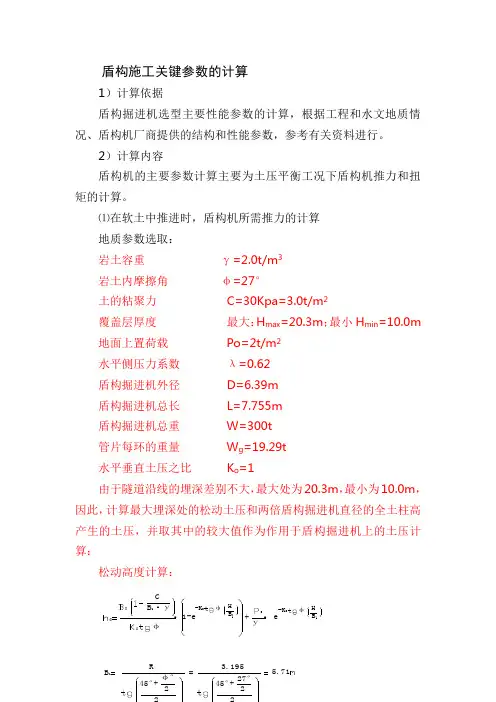

盾构施工关键参数的计算
3.19545°+27°2B1=2+R45°-K0φHBe·у+BH-K0φ·B1·уC1-eφ5.71φ°盾构施工关键参数的计算1）计算依据盾构掘进机选型主要性能参数的计算，根据工程和水文地质情况、盾构机厂商提供的结构和性能参数，参考有关资料进行。
2）计算内容盾构机的主要参数计算主要为土压平衡工况下盾构机推力和扭矩的计算。
⑪在软土中推进时，盾构机所需推力的计算地质参数选取：岩土容重γ=2.0t/m3岩土内摩擦角φ=27°土的粘聚力 C=30Kpa=3.0t/m2覆盖层厚度最大：H max=20.3m；最小H min=10.0m地面上置荷载 Po=2t/m2水平侧压力系数λ=0.62盾构掘进机外径 D=6.39m盾构掘进机总长 L=7.755m盾构掘进机总重 W=300t管片每环的重量 W g=19.29t水平垂直土压之比 K o=1由于隧道沿线的埋深差别不大，最大处为20.3m，最小为10.0m，因此，计算最大埋深处的松动土压和两倍盾构掘进机直径的全土柱高产生的土压，并取其中的较大值作为作用于盾构掘进机上的土压计算：松动高度计算：1×tg27° 0-1×tg27°× 5.71)(20.32.002+ e 20.3( )5.71-1×tg27°× ×1-e 3.05.71×2.0.5.71 (1- )h = =7.08m )(.式中：松动土压P S P S =γh 0=2×7.08=14.16t/m 2两倍盾构掘进机直径的全土柱土压： P q =γh 0式中：h 0=2D=2×6.39=12.78m P q =γh 0=2×12.78=25.56t/m 2 由于P q ＞P S所以，取P q 计算。
超大直径泥水平衡盾构机施工造价测算方法
超大直径泥水平衡盾构机施工造价测算方法超大直径泥水平衡盾构机施工造价测算简介随着城市发展的需要，越来越多的超大直径泥水平衡盾构机被用于地下隧道的施工。
如何准确测算超大直径泥水平衡盾构机的施工造价成为一个重要的问题。
本文将介绍一些常用的方法来进行超大直径泥水平衡盾构机施工造价测算。
方法一：单位工程造价法使用单位工程造价法可以对超大直径泥水平衡盾构机施工进行准确测算。
具体步骤如下： 1. 划分单位工程：根据施工的不同阶段和内容，将施工过程划分为不同的单位工程，例如始发井施工、盾构掘进、衬砌等。
2. 确定工程量清单：根据盾构机的规格和工程要求，对每个单位工程的工程量进行测算，包括土方开挖量、衬砌数量等。
3. 估算工程造价：根据工程量清单和市场行情，估算每个单位工程的造价，包括人工费、材料费、机械费等。
4. 汇总造价数据：将每个单位工程的造价汇总，得到总的施工造价。
方法二：指标比较法指标比较法是一种简化的测算方法，通过对已经完成的类似工程的施工造价进行分析，推算出超大直径泥水平衡盾构机施工的造价。
具体步骤如下： 1. 选择参考项目：选择与超大直径泥水平衡盾构机施工类似的已经完成的工程项目作为参考。
2. 收集数据：收集参考项目的施工造价数据，并记录相关的参数和指标，如盾构机的规格、工程量等。
3. 指标比较：将参考项目的施工造价与超大直径泥水平衡盾构机施工进行指标比较，计算出相应的比值。
4. 推算造价：根据指标比较的结果，推算出超大直径泥水平衡盾构机施工的造价。
方法三：专家评估法专家评估法是一种基于经验和专业知识的测算方法，通过请教相关领域的专家来评估超大直径泥水平衡盾构机施工的造价。
具体步骤如下： 1. 确定专家组：选择一些有丰富经验和专业知识的专家组成评估团队。
2. 请教专家：向专家团队提供超大直径泥水平衡盾构机施工的相关信息，并请教他们对施工造价的评估意见。
3. 综合评估：根据专家的评估意见，综合考虑各种因素，得出超大直径泥水平衡盾构机施工的造价。

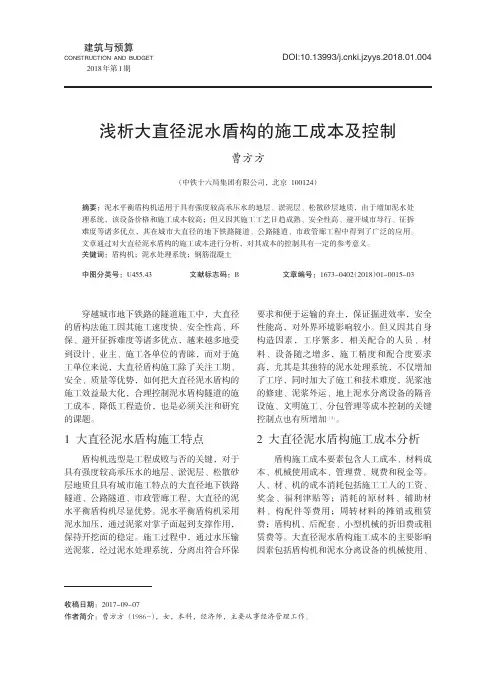

浅析大直径泥水盾构的施工成本及控制
建筑与预算CONSTRUCTION AND BUDGET2018年第1期DOI:10.13993/ki.jzyys.2018.01.004中图分类号：U455.43文献标志码：B文章编号：1673-0402（2018）01-0015-03收稿日期：2017-09-07作者简介：曹方方（1986-），女，本科，经济师，主要从事经济管理工作。
穿越城市地下铁路的隧道施工中，大直径的盾构法施工因其施工速度快、安全性高、环保、避开征拆难度等诸多优点，越来越多地受到设计、业主、施工各单位的青睐，而对于施工单位来说，大直径盾构施工除了关注工期、安全、质量等优势，如何把大直径泥水盾构的施工效益最大化，合理控制泥水盾构隧道的施工成本、降低工程造价，也是必须关注和研究的课题。
1大直径泥水盾构施工特点盾构机选型是工程成败与否的关键，对于具有强度较高承压水的地层、淤泥层、松散砂层地质且具有城市施工特点的大直径地下铁路隧道、公路隧道、市政管廊工程，大直径的泥水平衡盾构机尽显优势。
泥水平衡盾构机采用泥水加压，通过泥浆对掌子面起到支撑作用，保持开挖面的稳定。
施工过程中，通过水压输送泥浆，经过泥水处理系统，分离出符合环保要求和便于运输的弃土，保证掘进效率，安全性能高，对外界环境影响较小。
但又因其自身构造因素，工序繁多，相关配合的人员、材料、设备随之增多，施工精度和配合度要求高，尤其是其独特的泥水处理系统，不仅增加了工序，同时加大了施工和技术难度，泥浆池的修建、泥浆外运、地上泥水分离设备的隔音设施、文明施工、分包管理等成本控制的关键控制点也有所增加［1］。
2大直径泥水盾构施工成本分析盾构施工成本要素包含人工成本、材料成本、机械使用成本、管理费、规费和税金等。
人、材、机的成本消耗包括施工工人的工资、奖金、福利津贴等；消耗的原材料、辅助材料、构配件等费用；周转材料的摊销或租赁费；盾构机、后配套、小型机械的折旧费或租赁费等。
大直径泥水盾构施工成本的主要影响因素包括盾构机和泥水分离设备的机械使用、浅析大直径泥水盾构的施工成本及控制曹方方（中铁十六局集团有限公司，北京100124）摘要：泥水平衡盾构机适用于具有强度较高承压水的地层、淤泥层、松散砂层地质，由于增加泥水处理系统，该设备价格和施工成本较高；但又因其施工工艺日趋成熟、安全性高、避开城市导行、征拆难度等诸多优点，其在城市大直径的地下铁路隧道、公路隧道、市政管廊工程中得到了广泛的应用。
大直径泥水平衡盾构区间土建造价指标分析
大直径泥水平衡盾构区间土建造价指标分析【摘要】本文主要针对大直径泥水平衡盾构区间土建的造价指标展开了分析，对土建造价的构成作了详细的阐述，并对土建造价的指标作了系统的分析，以期能为有关方面的需要提供有益的参考和借鉴。
【关键词】盾构区间；造价指标；分析1 概述大直径盾构区间隧道施工已成为当前隧道发展的新趋势，并在多个城市都得到了广泛的应用，而对其的造价进行分析将会对实际的工程施工有着极大的帮助。
因此，施工方需要重视对土建造价指标的分析工作，以有效控制土建工程的造价，从而保障大直径盾构区间隧道的施工质量。
2 大直径泥水平衡盾构区间土建造价构成大直径盾构区间施工一般分为泥水平衡盾构法和土压平衡盾构法，而二者的投资差别是泥水平衡盾构施工时需要额外增加一套泥水处理系统。
下面以泥水盾构施工为例，对大直径盾构区间土建造价进行分析。
大直径泥水平衡盾构区间土建造价一般由区间主体、建筑物加固、施工监测、盾构机场外运输、盾构机及泥水处理系统摊销、联络通道及疏散平台等7项分部工程费用构成。
其中，区间主体又分为掘进及出渣、管片预制运输及拼接、内部结构和进出洞加固；盾构机及泥水处理系统摊销又分为大直径泥水平衡盾构机摊销及泥水处理系统摊销。
3 大直径泥水平衡盾构区间土建造价指标分析大直径泥水平衡盾构区间土建造价指标分析的方法有逐项累加法和比例估算法两种。
逐项累加法计算精度较高，使用这种方法的前提是已进行了一定的设计研究工作，而且设计资料可以支撑进行逐个分项工程造价指标的分析、计算。
得到各分项工程造价指标后，累加得出大直径泥水平衡盾构区间土建造价指标。
比例估算法是在设计资料有限且只知道区间开挖直径、管片内外径的情况下，通过粗略计算出掘进及出渣、管片预制运输及拼接的造价指标后，除以一定的比例，得到大直径泥水平衡盾构区间土建造价指标。
该方法计算结果精度的高低取决于选所用的比例是否合理，且精度较逐项累加法低；但计算过程简便，有利于在前期决策阶段中快速测算出大直径泥水平衡盾构的土建造价指标。
施工工程造价估算方法(3篇)
第1篇一、定额估算法定额估算法是一种基于工程量清单和工程定额进行造价估算的方法。
具体步骤如下：1. 确定工程量清单：根据工程设计图纸和施工方案，详细列出工程项目所需的各种材料、设备、人工和施工措施等。
2. 查定额：根据工程量清单，查找相应的工程定额，获取各类工程量所需的材料、人工、机械消耗量及单价。
3. 计算造价：将工程量与定额单价相乘，得出各类工程的直接费用；再将直接费用与间接费用（如企业管理费、利润、税金等）相加，得出总造价。
二、类比估算法类比估算法是通过对类似工程项目的造价进行分析，推断出待估算工程项目的造价。
具体步骤如下：1. 收集类似工程资料：查阅同类型、同规模、同地区、同施工方法等类似工程项目的造价资料。
2. 分析比较：分析比较类似工程项目的造价构成、工程量、材料价格、人工费等，找出差异原因。
3. 推断估算：根据分析结果，对待估算工程项目的造价进行推断估算。
三、参数估算法参数估算法是利用工程项目的某些参数（如建筑面积、建筑层数、结构类型等）与造价之间的关系，进行造价估算。
具体步骤如下：1. 确定参数：根据待估算工程项目的特点，选择合适的参数。
2. 查找参数造价关系：查阅相关资料，获取参数与造价之间的关系。
3. 计算造价：根据参数与造价之间的关系，计算待估算工程项目的造价。
四、智能估算法智能估算法是利用人工智能技术，如大数据、云计算、机器学习等，对工程造价进行估算。
具体步骤如下：1. 数据收集：收集大量工程造价数据，包括历史工程数据、市场价格、政策法规等。
2. 模型训练：利用机器学习算法，对收集到的数据进行训练，建立造价估算模型。
3. 估算：将待估算工程项目的相关参数输入模型，得到估算结果。
五、综合估算法综合估算法是将多种估算方法相结合，以提高造价估算的准确性。
具体步骤如下：1. 选择估算方法：根据工程项目的特点和需求，选择合适的估算方法。
2. 结合估算结果：将不同估算方法得出的结果进行综合分析，得出最终的造价估算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超大直径泥水平衡盾构机施工造价测算方法(一)
超大直径泥水平衡盾构机施工造价测算
介绍
•超大直径泥水平衡盾构机施工是城市地铁建设中的重要一环，该技术具有施工效率高、质量可控等优点。
•在进行超大直径泥水平衡盾构机施工时，如何准确测算造价成为一个重要的问题。
方法一：基于经验的测算
•在实际施工过程中，通过对过往项目的经验总结，可以得出一些相对准确的造价测算模型。
•这种方法适用于已经有一定工程量的项目，可以根据具体要素进行测算。
•优点：经验丰富的人员可以快速、准确地进行测算。
•缺点：可能存在依赖经验判断的局限性，不一定适用于新项目。
方法二：标准定额法
•标准定额法是一种常用的造价测算方法，通过对各个施工要素进行细致的定量测算，然后累加得出总造价。
•这种方法适用于项目工程量较大、施工要素复杂的情况。
•优点：结果相对准确，考虑了各个施工要素的测算。
•缺点：需要大量的工时和人力投入，不适用于小规模项目。
方法三：翻书法
•翻书法是通过查阅标准的造价手册或者资料，找到与项目相近的案例进行参考测算的方法。
•这种方法适用于项目类型较为常见、现有标准配套较齐全的情况。
•优点：相对快速，不需要进行复杂的计算。
•缺点：依赖于已有案例，可能存在差异。
方法四：成本模型法
•成本模型法是通过建立项目的成本模型，根据材料价格、人工成本等因素来测算总造价。
•这种方法适用于有相关经济数据支撑的情况。
•优点：可以灵活地调整各个要素的权重来进行测算，增加了灵活性。
•缺点：需要对各个要素进行准确的测算和预测，可能存在误差。
结论
•在超大直径泥水平衡盾构机施工造价测算中，可以根据项目的具体情况选择合适的方法。
•经验法、标准定额法和翻书法适用于不同项目类型和规模的测算。
•成本模型法则适用于经济数据支撑较好的情况下，可以灵活调整权重进行测算。
以上是超大直径泥水平衡盾构机施工造价测算的一些常用方法，
根据具体项目的要求和条件选择合适的方法可以更准确地进行测算。
方法一: 基于经验的测算
•确定项目规模和施工要素：首先需要确定工程的规模，包括隧道的长度、直径等参数。
同时也需要了解项目中涉及的施工要素，
如盾构机的类型、材料使用量等。
•查阅相关项目经验：根据类似项目的经验总结，查找相关的造价测算数据。
可以参考过往项目的施工记录、成本数据等。
•结合技术参数和地区因素：通过对已有数据进行分析，结合项目的技术参数和地区因素，进行调整和修正。
这一步需要经验丰富
的人员进行判断和计算。
•得出初步测算结果：根据以上步骤，可以得出一个初步的造价测算结果。
需要注意的是，由于这种方法是依赖经验的，结果可能
存在一定的误差。
方法二: 标准定额法
•确定标准定额清单：通过查阅相关的标准定额手册，了解超大直径泥水平衡盾构机施工所需的各个施工要素，并将其归纳成清单。
•确定每个施工要素的工程量：根据项目的具体情况，对每个施工要素进行测算，得出其工程量。
•查找相关定额标准：查阅相关的定额标准，获取每个施工要素的定额单位造价。
•计算总造价：将每个施工要素的工程量与对应的定额单位造价相乘，并累加得出总造价。
方法三: 翻书法
•选择合适的造价手册：根据项目的特点和规模，选择与之相近的造价手册或者资料。
•寻找与项目相近的案例：在所选的造价手册中，寻找与项目相近的案例，包括工程量、施工要素等。
•参考案例进行测算：根据相似案例的造价数据进行调整，得出初步的测算结果。
需要注意的是，由于案例可能存在差异，结果可能存在一定的相对误差。
方法四: 成本模型法
•建立成本模型：根据项目的具体情况，建立一个成本模型。
模型可以包括材料成本、人工成本、设备成本等要素。
•收集相关经济数据：收集与成本模型相关的经济数据，如材料价格、人工工资水平等。
可以通过调研、咨询等方式获取这些数据。
•计算总造价：根据成本模型中各个要素的权重和相关经济数据，计算出总造价。
可以通过调整各个要素的权重来灵活应对不同的项目情况。
通过以上四种方法，我们可以对超大直径泥水平衡盾构机施工造价进行测算。
根据项目的具体情况和要求，选择合适的方法可以得出更准确的结果。
需要注意的是，造价测算是一个复杂的过程，需要依靠专业人员的经验和技术来进行准确的估算。
