第二十章第三节 电磁铁 电磁继电器 教学设计
人教版物理九年级全一册说课设计 20.3电磁铁 电磁继电器说课稿
人教版物理九年级全一册说课设计第3节电磁铁电磁继电器说课稿各位领导、各位同仁：上午好，我今天要说的课题是人教版九年级物理第20章第三节探究电磁铁的磁性，本课设计总的出发点是把课堂交还给学生，教师充当引路人，充分提高学生兴趣与参与程度。
整堂课以学生分组探究为主，教师适时引导为辅，再配以学生游戏抢答形式对所学知识加以巩固，提高本课的教学效果。
下面从七个方面谈谈本课是如何设计的：第一、教材分析本节内容主要内容有：电磁铁及其在现代生产实践中的应用，探究电磁铁的磁性。
本节内容是电流磁效应的拓展与深化，也是下节学习电磁继电器与自动控制的基础，因此本节在该章中起承上启下的作用，占据至关重要的地位。
第二、学情分析学生在本章的前几节学习中对电流的磁效应已经有了一定的认识，在研究电流与电阻、电压的关系时对控制变量的研究方法也有所接触，所以对电磁铁的特性和工作原理的学习有一定的理论与实践基础，可以引导学生自己用控制变量法去探究电磁铁磁性的强弱与什么因素有关，通过探究让学生在充分观察、思考后，利用已有的知识和生活经验，归纳、总结出影响电磁铁磁性强弱的因素。
第三、教学目标 1、知识与技能A、知道什么是电磁铁，了解电磁铁在生产、生活和自动控制中的应用。
B、理解电磁铁的特性和工作原理。
2、过程与方法A、经历探究电磁铁的磁性强弱跟哪些因素有关的过程，进一步熟悉控制变量法。
3、情愿与价值观A、通过了解电磁铁在生产实践中的应用，认识物理是有用的，以激发学生的学习兴趣。
B、通过一系列的制作、实验探究活动，让学生感知实验的意义和价值。
C、通过巩固游戏抢答的形式，加强学生的思想道德教育，培养学生的竞争意识与团队精神。
第四、教学重点、难点教学重点：电磁铁的工作特点与探究电磁铁磁性的强弱是本课重点教学难点：学生自制电磁铁与探究电磁铁磁性的强弱与什么因素有关是本课难点第五、教法、学法实验探究法（演示实验与学生分组实验）贯穿全课讨论法：师生交流与学生互相讨论，帮助学生建立概念游戏法：用抢答的形式加强学生对已学知识的巩固，调动学生的积极性，培养了学生的集体荣誉感，增强了学生的团队意识。
人教版物理九年级20.3电磁铁电磁继电器教案教学设计
d.电磁继电器在电路中有哪些应用？
2.学生在小组内交流、探讨，形成共识，并推选代表进行汇报。
3.教师对每个小组的讨论成果进行点评，引导学生深入理解电磁铁和电磁继电器的相关知识。
（四）课堂练习
1.教师根据教学内容，设计具有针对性的练习题，检查学生对电磁铁磁性强弱计算、电磁继电器工作原理等知识点的掌握程度。
4.教学过程中，注重培养学生的实验操作技能。教师可以设计不同难度的实验任务，让学生自主选择，逐步提高实验操作水平。同时，加强实验安全教育，培养学生严谨、细致的实验态度。
5.创设生活化的教学情境，让学生了解电磁铁和电磁继电器在实际生活中的应用，激发学生的学习兴趣，提高学生的实践能力。
6.注重课后辅导和评价，针对学生的个体差异，给予有针对性的指导。通过课堂提问、作业批改、实验报告等多种方式，全面了解学生的学习情况，及时调整教学策略。
b.分析题：分析电磁继电器在电路中的作用，以及其在实际生活中的应用。
c.实践题：设计一个简单的电磁继电器电路，并说明其工作原理。
2.观察生活中的电磁现象，记录至少两个实例，并分析其原理。例如，电磁炉、电磁起重机等。
3.小组合作，制作一个简易的电磁铁，并测试其磁性强弱。要求记录实验过程、数据和分析结果。
7.开展物理实践活动，如制作电磁铁、设计简单的电磁继电器电路等，让学生在实践中巩固所学知识，提高学生的创新能力。
四、教学内容与过程
（一）导入新课
1.教师首先提出问题：“同学们，我们已经学习了电流和磁场，那么它们之间有没有什么联系呢？”通过这个问题，引导学生回顾已学知识，为新课的学习做好铺垫。
2.接着，教师进行演示实验：将一根导体放在磁铁附近，当通电时，导体发生偏转。让学生观察实验现象，引导学生思考电流与磁场之间的关系。
人教版九年级物理第二十章第三节电磁铁 电磁继电器 学案
人教版九年级物理第二十章第三节电磁铁电磁继电器学案一、电磁铁电磁铁是一种利用电流产生磁场来产生磁效应的装置。
它由铁芯、线圈和电源组成。
1.1 电磁铁的构造和原理电磁铁由铁芯、线圈和电源组成。
铁芯是电磁铁的主要部分，通常是用铁或钢制成的。
线圈则是由导线绕制而成，将电流通过导线时会产生磁场。
而电源则提供所需的电流。
电磁铁的原理是，当电流通过线圈时，会在铁芯中产生磁场，这使得铁芯具有磁性。
当电流停止通过线圈时，铁芯就会失去磁性。
1.2 电磁铁的应用与特点电磁铁在日常生活中有许多应用。
例如，它可以用于吸取金属物体、制造电磁继电器、电磁离合器等。
其特点主要有以下几点： - 吸力大：电磁铁产生的磁场可以对金属物体产生很大的吸力，可以吸持很重的物体。
- 开关性能好：电磁铁可以通过控制电流通断来控制其磁性，具有很好的开关性能。
- 能量损失小：电磁铁可以将电能转化为磁能，损失很小。
二、电磁继电器2.1 电磁继电器的构造和原理电磁继电器是一种利用电磁铁来控制电路通断的开关装置。
它由线圈、铁芯和触点组成。
当线圈通电时，铁芯会产生磁场，吸引触点闭合电路。
当线圈断电时，铁芯失去磁性，触点打开电路。
2.2 电磁继电器的应用与特点电磁继电器在电路控制中有广泛的应用，它可以实现远距离的控制。
其特点主要有以下几点： - 灵敏可靠：电磁继电器具有较高的灵敏度和可靠性，可以实现精确的控制。
- 远距离控制：通过线圈产生的磁场，可以实现对较远距离的开关控制。
- 与电源隔离：电磁继电器可以将控制信号与电源隔离开来，保护控制设备。
三、学案总结本节课主要介绍了人教版九年级物理第二十章第三节的内容——电磁铁和电磁继电器。
电磁铁利用电流产生的磁场来产生磁效应，具有吸力大、开关性能好和能量损失小等特点。
而电磁继电器则是一种利用电磁铁来控制电路通断的开关装置，具有灵敏可靠、远距离控制和与电源隔离等特点。
通过学习本节课的内容，我们可以了解到电磁铁和电磁继电器在日常生活和工业生产中的重要应用。
人教版九年级物理全一册：20.3 电磁铁 电磁继电器 导学案
人教版九年级物理全一册：20.3 电磁铁电磁继电器导学案一、引入课题1.1 目标•了解电磁铁的原理和应用•了解电磁继电器的结构和作用1.2 预习思考•电磁铁是如何工作的？•电磁继电器有何作用？二、知识讲解2.1 电磁铁2.1.1 原理电磁铁是利用电流所产生的磁效应来产生吸引力或斥力的装置。
其工作原理基于电流通过线圈时，会在线圈周围产生一个磁场。
2.1.2 结构电磁铁一般由铁芯、线圈和电源组成。
铁芯是用来导磁的物质，线圈则是通过电流产生磁场的部分。
2.2 电磁继电器2.2.1 原理电磁继电器是利用电磁铁的吸引力或斥力来控制开关的一种装置。
其工作原理基于电磁铁的磁效应。
2.2.2 结构电磁继电器一般由铁芯、线圈、触点和电源组成。
通过控制线圈的电流，可以使触点开关打开或闭合，从而实现电路的控制。
三、实验演示3.1 材料和仪器•电池•线圈•铁钉•手电筒灯泡•电线3.2 实验步骤1.将电池的正极和线圈的一端连接起来。
2.将电池的负极和铁钉连接起来。
3.通过开关控制电流，观察铁钉与线圈的吸引力或斥力现象。
3.3 实验结果•当电流通过线圈时，铁钉会被吸引住，产生磁效应。
•当电流断开时，铁钉会脱落，磁效应消失。
四、拓展应用4.1 电磁铁的应用•电磁铁广泛应用于电动机、发电机、电磁吸盘、电子称等领域。
•电磁铁在自动化控制系统中，也被用来实现开关控制，如电磁锁、电磁阀等。
4.2 电磁继电器的应用•电磁继电器广泛应用于自动控制系统和电气设备中。
•电磁继电器可以起到放大信号、隔离电路、保护设备等作用。
五、小结5.1 知识回顾•电磁铁是利用电流产生的磁场来产生吸引力或斥力的装置。
•电磁继电器是利用电磁铁的磁效应来控制开关的装置。
5.2 学习收获通过本节课的学习，我们了解了电磁铁的原理和结构，以及电磁继电器的作用和应用。
电磁铁和电磁继电器在电路控制和自动化系统中起到了重要的作用，对于我们理解电磁现象和应用具有重要意义。
5.3 思考问题1.电磁铁为什么只有在通电时才会产生磁效应？2.电磁继电器的触点是如何控制开关的？以上就是本节课的知识点总结和实验演示，希望大家通过实验和思考，能够更深入地理解电磁铁和电磁继电器的工作原理和应用。

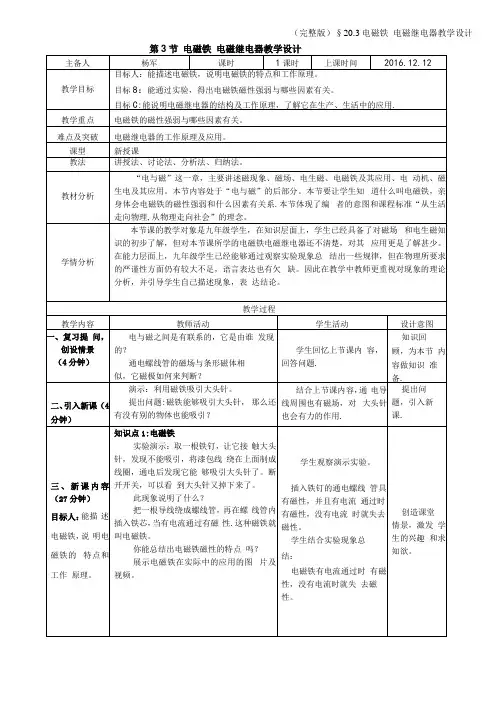

203电磁铁电磁继电器教学设计
（完整版）§20.3电磁铁电磁继电器教学设计第3节电磁铁电磁继电器教学设计目标比能通过实验，得出电磁铁磁性强弱与哪些因素有关. 知识点2:电磁铁的磁性演示实验，如图组装实验器材，记录铁块的位置；闭合开关，记录铁块的位置；从螺线管B端插入铁芯，记录此时铁块位置。
观察现象，思考说明了什么问题？提出问题：在实际使用中，我们需要电磁铁的磁性强弱不同，那么电磁铁的磁性强弱与哪些因素有关呢？学生猜想，并讨论猜想的合理性。
设计实验：（1）要研究电磁铁磁性强弱，首先要确定如何判断其磁性的强弱？（学生会结合上面实验中现象，利用弹簧伸长的长度来比较磁性的变化）讨论各种方法的可行性。
（2）实验时要注意控制变量.例如要研究电磁铁磁性强弱与电流大小的关系，如何进行实验？如何利用实验研究电磁铁磁性强弱与线圈匝数的关系？（设计电路图）进行实验：学生分组进行实验，教师巡视指导。
得出结论:根据实验数据总结出影响电磁铁磁性强弱的因素。
接通电源，弹簧会伸长，说明通电螺线管周围有磁场，对铁块有引力。
插入铁芯，弹簧会伸得更长，引力增强，说明在通电螺线管中插入铁芯，可以使磁性增强。
学生进行猜想：电流的大小、线圈匝数、铁芯的大小等。
学生讨论回答：磁性的强弱不同，对磁性物质的吸引力的大小不同，可以把比较磁性强弱转化成比较吸引大头针的数量。
（也可以利用其他方法）利用漆包线绕成一个电磁铁,利用滑动变阻器改变流过它的电流，比较其磁性的强弱。
学生讨论具体实验方案，如果用两个电磁铁可以把它们串联，控制电流相等。
不能使用两个不同匝数的电磁铁分别接入同一电路，因为它们的电流不同。
学生进行实验，分析自己的实验数据，总结结论：在匝数相同时，通入的电流越大，电磁铁的磁性越强；电流一定时，外形相同的螺线管，匝数越大，通过演示提出实验研究的问题。
培养学生设计实验解决问题的能力.利用转化法来比较磁性强弱。
培养观察思考、自学能力。
物理方法的应用：控制变量法.培养学生动手实验、分析实验得出结论的能力。
九年级物理《电磁铁电磁继电器》教案、教学设计
3.电磁继电器工作原理：讲解电磁继电器的基本结构，阐述其工作原理，即利用电磁铁的磁性来实现电路的通断。
4.电路图绘制：指导学生如何绘制电磁继电器电路图，并分析电路中各部分的作用。
（三）学生小组讨论
讲授新知后，组织学生进行小组讨论，以加深对知识的理解：
1.学生在理论知识掌握方面，对于电磁铁磁性强弱的影响因素容易混淆，需要通过直观的实验现象和生动的案例分析来加深理解。
2.学生动手实践能力较强，但对于实验操作中的安全意识和规范意识较为薄弱，需要在教学中加强指导和培养。
3.学生在团队合作学习中，沟通与协作能力有待提高。教师应关注学生在小组讨论中的表现，引导他们学会倾听、尊重他人意见。
四、教学内容与过程
（一）导入新课
在本节课的开始，我将通过以下方式导入新课：
1.情境创设：向学生展示一个有趣的实验——电磁铁吸引铁钉。通过这一现象，引发学生思考：为什么电流通过导体时会产生磁性？
2.提出问题：引导学生回顾之前学过的电流、磁场知识，提出问题：“电流与磁性之间有什么关系？”让学生带着问题进入新课。
九年级物理《电磁铁电磁继电器》教案、教学设计
一、教学目标
（一）知识与技能
在本章节《电磁铁电磁继电器》的教学中，学生应掌握以下知识与技能：
1.了解电磁铁的基本原理，知道电流通过导体时会产生磁场，掌握电磁铁磁性强弱与电流大小、线圈匝数的关系。
2.学会使用安培环路定律计算电磁铁的磁感应强度，并能运用这一知识解释实际现象。
（3）采用任务驱动法，设计具有挑战性的任务，让学生在实践中掌握电磁继电器电路图的绘制与分析方法。
2.教学过程：
2022年人教版物理九年级《电磁铁 电磁继电器》教案(公开课)
教学设计〔续页〕〔2〕断开控制电路，电磁铁无磁性，弹簧把衔铁拉起来，切断工作电路。
〔3〕实质：电磁继电器就是利用电磁铁控制工作电路通断的一种开关。
三、解决问题〔演示操作〕下面请同学们结合电磁铁的优点，指挥老师来完成废铁的装卸问题。
四、小结〔展示课件14〕通过对电磁铁的研究，我们知道了电磁铁在通电时有磁性，断电时磁性消失。
通入电磁铁的电流越大，它的磁性越强。
在电流一定时，外形相同的螺线管，线圈的匝数越多，它的磁性越强。
五、稳固练习〔展示课件15、16〕1．电磁铁有许多优点 : 它的磁性有无可以由_______来控制，磁性强弱可以由________来控制，磁极的极性可以由________来控制；在线圈中插入______ 就成为电磁铁而使其磁性大大增强。
在电流一定时，电磁铁线圈的匝 _____，极性越强.2．如右上图所示，弹簧下端挂一条形磁体，磁体的下端为S极，条形磁体的下方有一带铁芯的螺线管，闭合开关后，弹簧的长度会〔填“伸长〞“缩短〞或“不变〞〕。
各局部结构名称，有利于学生用语言描述电磁继电器的工作原理。
〔有些学困生，难以描述工作原理，原因就是对结构名称呼不出来〕本课说课稿本节是第20章《电与磁》的第一节，物理概念较多，是后续知识学习的根底。
本节课，我主要通过五个教学环节，实施教学。
一、创设情景，引入新课我通过表演小魔术“不会掉下来的硬币〞，迅速吸引学生的注意力，引发认知冲突，造成悬念，为新课学习做好准备。
二、合作探究，建构新知活动1：我通过设置4个问题，让学生合作探究，总结出磁性、磁体、磁极、N与S极的定义、磁极间的相互作用、磁化的概念。
由于以上概念和实验，学生在小学时已经有了一定的了解，设计这一环节，一是进一步加深学生对这些概念的准确认识，二通过学生上台展示，培养学生用物理语言描述物理现象的能力和概括归纳的能力，并使他们获得成功的满足感，从而到达本节课情感、态度与价值观的目标。
本节教学的重点是通过实验认识磁场，难点是会用磁感线描述磁体周围的磁场分布。
人教版初中物理九年级全一册第二十章第3节+电磁铁电磁继电器+教学设计
人教版初中物理九年级全一册第二十章第3节+电磁铁电磁继电器+教学设计人教版初中物理九年级全一册第二十章《电与磁》第三节《电磁铁电磁继电器》教学设计一、教学目标：（一）知识与技能1．知道什么是电磁铁。
知道影响电磁铁磁性强弱的因素。
了解知道电磁铁的优点及其应用。
2．知道电磁继电器的构造和工作原理。
（二）过程与方法1．通过对实验猜想和观察、分析，提高学生分析、归纳的能力。
2．通过阅读说明书和观察电磁继电器，知道如何使用电磁继电器，提高学生的观察、分析及操作能力。
（三）情感态度与价值观1．通过认识电与磁之间的相互联系，使学生乐于探索自然界的奥妙，培养学生的学习热情和求是态度，初步领会探索物理规律的方法。
2．通过了解物理知识的实际应用，认识科学发明就在我们身边，认识科学及其相关技术对社会发展、人类生活的影响，提高学习物理的兴趣。
二、教学重点：电磁铁的特性和应用、电磁继电器的构造和工作原理。
三、教学难点：电磁铁的特性、电磁继电器的工作原理。
四、教学时数：1课时五、教学器材：电磁铁、电磁继电器、电池、导线、开关、滑动变阻器、铁钉、螺线管六、教学过程：（一）复习回顾1.什么是电流的磁效应？首先发现电流磁效应的科学家是谁？2.奥斯特的实验说明了什么？3.通电螺线管外部磁场的分布与哪种磁体的磁场相似？4.通电螺线管的极性跟什么因素有关？可以用什么方法来判定？5.安培定则的内容是什么？（课件1）（二）引入新课播放电磁起重机搬运铁件的过程图片提出问题：电磁起重机为什么能来回搬运铁件？这节课我们就来了解电磁铁，看看电磁铁是怎样工作的，有怎样的应用。
（板书课题）（课件2、3）（三）进行新课1、电磁铁条形磁体、蹄形磁铁周围有磁场，能够吸引铁钉、曲别针、钢针等铁磁性材料制作的物体，这些磁体是永久磁体。
如果把一根导线绕成螺线管，再在螺线管内插入铁芯，当有电流通过时，它会有较强的磁性。
这种磁体，在有电流通过时有磁性，没有电流时失去磁性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、怎样使电磁铁的磁性强
（1）猜想：学生根据已掌握知识和经验提出合理猜想
总结：教师经过讨论汇总后，总结为电磁铁的磁场强弱可能与电流的大小、线圈的匝数有关，下面对这两个问题进行实验设计。
（2）设计实验
①想研究电磁铁磁场的强弱与电流的大小有关，该如何控制匝数呢？同理要研究磁场与匝数的关系，该如何控制电流呢？
3情感态度与价值观：通过认识电与磁之间的相互联系，使学生乐于探索自然界的奥妙，培养学生的学习热情和求是态度，初步领会探索物理规律的方法
学习重点
电磁铁的概念及影响电磁铁磁性强弱的因素。
学习难点
电磁继电器的结构和工作原理。
教法学法
实验法、讨论法、启发式
教学准备
投影仪、微机；螺线管，铁棒，几个小磁针，一个线圈匝数可以改变的电磁铁，电源，开关，滑动变阻器，电流表和一小堆大头针。电磁继电器
①电磁铁通电时产生磁场，断电时没有磁场。
②通过电磁铁的电流越大，它的磁场越强。
③在电流一定时，外形相同的螺线管，线圈匝数越多，磁场越强。
应拓
用展
规延
律伸
1、电磁铁的优势
（1）电磁铁磁性的有无可以通过电流的有无来控制。
（2）电磁铁磁性的强弱可以通过Байду номын сангаас流的大小来控制。
2、电磁铁的应用
电磁起重机、电磁阀、电铃等。
九年级物理科教案总第课时
章节/课题
20.3电磁铁 电磁继电器
课型
探究课
教学目标
1知识与技能：（1）知道什么是电磁铁。
（2）理解电磁铁的特性和工作原理。
（3）了解电磁继电器和扬声器的结构和工作原理；
2过程与方法：（1）通过探究电磁铁磁性与什么因素有关的实验，进一步发展学生的空间想象力。
（2）通过对实验的分析，提高学生比较、分析、归纳、结论的能力。
教学流程
学习内容与方法
激确
趣立
引目
学标
提出问题：如果要使通电螺线管的磁性增强，应该怎么办呢？
猜想：增大电流、螺线管绕密些、中间插一个铁芯等方法。
实验：请同学们观察下面的实验：演示实验：先将小磁针放在螺线管的两端，通电后观察小磁针偏转的程度，再将铁棒插入螺线管，通电后观察小磁针偏转的程度。
现象：插入铁芯的通电螺线管的磁性明显增强。
结论：螺线管中插入铁芯磁性明显增强。
教学目标：通过探究电磁铁磁性与什么因素有关的实验，进一步发展学生的空间想象力。
设探
计索
活新
动知
1、电磁铁
（1）概念：我们把插有铁芯的螺线管叫做电磁铁。
提出问题：为什么插入铁棒后，通电螺线管的磁性会增强呢？
（2）原理：铁芯插入通电螺线管，铁心被磁化，也要产生磁场，于是通电螺线管的周围既有电流产生的磁场，又有磁铁产生的磁场，因而磁场大大增强了。
3、电磁继电器
教师出示电磁继电器实物，提出问题：
①电磁继电器由哪几部分构成？
②它是如何工作的？
4.铭牌：了解电磁继电器的铭牌
知达
识标
梳检
理测
内部带铁心的螺线管叫，电磁铁的优点很多，它的磁性有无可以由来控制；电磁铁的磁性强弱可以由来控制；电磁铁的南北极可以由来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越．
布置
作业
完成动手动脑学物理的内容
板
书
设
计
20.3电磁铁 电磁继电器
1、电磁铁（1）概念：我们把插有铁芯的螺线管叫做电磁铁。
（2）原理：①电磁铁通电时产生磁场，断电时没有磁场。
②通过电磁铁的电流越大，它的磁场越强。
③在电流一定时，外形相同的螺线管，线圈匝数越多，磁场越强。
教
学
反
思
②如何改变线圈的匝数？如何改变电流的大小？
③如何判断电磁铁磁性的强弱？
（3）进行实验:学生按实验设计进行分组实验，教师巡桌指导
（4）分析与论证
①电磁铁通电时产生磁场，断电时没有磁场。
②通过电磁铁的电流越大，它的磁场越强。
③在电流一定时，外形相同的螺线管，线圈匝数越多，磁场越强。
体揭
会示
感规
悟律
分析与论证
