CRH5型动车组轴温检测系统故障分析及处理办法
CRH5型动车组轴温检测系统故障分析及处理办法
摘要本文针对CRH5型动车轴温检测系统的主要故障类型，分析了导致故障的原因，联系运行实际提出了轴温检测系统故障处理原则和方法，为保证轴温检测系统精度提供参考。
关键词CRH5；轴温检测；系统故障；故障处理
从轴温检测系统的实际工作情况来看，该系统存在的故障主要包括轴温传感器电气接触不良、防护性能等因素，这些因素将导致传感器所上传的数据错误，从而使得轴温报警系统的轴温警报出现错误。
尤其是在恶劣环境下运行时，传感器可能因为各种原因而上传错误的信号，这时就需要轴温报警系统的主机根据上传的数据进行逻辑分析，通过实时纠正的方式从而避免出现误报问题你。
在故障处理过程中，可以通过对传感器与轴温报警主机系统进行逻辑改进等其他措施来降低当前CRH5型动车组轴温报警系统故障概率。
1 CRH5型动车组轴温检测系统简介
CRH5的轴温检测系统包括轴温报警主机、L/O盒、A/D转换（SUT）、集成温度传感器等几个部分，其工作原理图如图1所示。
在检测系统架构过程中，在每一个轴头都设置了两个冗余的传感器，提高对轴端温度的测试精度，同时通过SUT将模拟信号转换成为数字信号之后，通过设置的两个冗余的CAN通讯线路将信号发送给轴温报警系统的工作主机。
其中，系统所集成的传感器将速度传感器和双通道的Pt1000温度传感器实现了对车辆轴温以及车速的实时监控。
系统所采用的轴温报警主机所采集的温度信号通过CAN的信号通讯线路将之发送至列车的网络系统主机中，并最终在司机的控制台处显示列车各个轴端部的温度、轴温系统状态和故障诊断等信息。
同时，还在两个头车分别设置了一恶搞I/O盒使得警报信息可以通过硬线的方式传输至蜂鸣器显示屏，达到报警和预警的目的。
2 CRH5型动车组轴温检测系统主要故障及原因
2.1 主要的故障类型
本文在分析的过程中，取8个月的CRH5运行数据统计结果，在整个运行过程中，CRH5型动车组一共出现了轴温报警故障65次。
其中，主要的故障问题为司机操作台的显示屏（BPS 屏）轴温警报等闪烁，显示屏的部分轴箱温度为-40℃。
在整个故障事件中，由于CAN总线干扰而导致的故障数量为6件，占总故障数的9.2%；由于SUT盒的工作稳定性而导致的故障事件数达到14件，占到了所有故障数的21.8%；由于温度传感器的原因而导致的故障事件达到16件，
占到总故障数的24.3%；因为信号传输线路硬件破坏而导致的故障为4件，占到故障总数的6.1%；由于SUT盒的密封问题而导致工作能力下降的故障发生12件，占到故障总数的18.5%；；由于传感器无损而导致工作信号错误故障事件为9件，占到总故障数的13.9%；由于主机问题而导致的故障事件为4件，占到总故障数的6.2%。
2.2 故障原因分析
从上述故障部位以及故障类型的详细分析来看，CRH5型动车组的轴温检测系统出现故障的主要原因包括这样几类：1）轴温报警的主机控制逻辑设计存在缺陷，导致主机不能将硬件的能力充分发挥出来，不能完全将允许过程中出现的轴温误差信息滤除；2）传感设备与其他的设备连接过程中出现密封不良的问题，造成了连接设备进水、灰尘侵入等，使得传感器测量得到的温差与实际的温度值存在较大的误差，导致轴温警报误动作。
同时，由于传感设备内部弹簧与线缆之间接触、摩擦，导致线缆的绝缘层破坏，而使得测温回路出现短接、接地等故障，从而出现传感器故障警报；3）轴温检测报警系统所采用的软件存在部分漏洞。
这些原因成为了该型轴温检测报警系统故障处理过程中需要优先解决的主要对象。
3 轴温检测系统报警故障的处理
3.1 故障处理必须遵循的原则
1）首先要对车辆的轴温检测报警系统主机所采用的控制逻辑进行完善，提高系统运行的可靠度，将其中出现的温度噪声信号予以滤除，并充分发挥硬件本身具有的冗余功能，从而避免出现温度为-40℃的现象；
2）对传感器与其他线路的连接部位进行集中改造，提高其整体密封性能，尤其是防水和防尘的能力，要予以重点关注。
同时，还要避免出现磨线现象，对重点部位还要进行打不干腻子的方式进行防水处理；
3）在使用系统的运行系统时，尽量采用国产化的操作系统及软件，避免使用进口系统出现的系统缺陷问题。
3.2 轴温报警系统主机的处理
采用在轴温报警主机中设置对跳变温度进行滤除的程序，通过重复利用既有的传感系统自身携带了一个冗余传感器的特点，对检测得到的两路温度值进行对比，从而将检测得到的异常温度值予以滤除，达到有效降低系统误报的概率。
在程序修改过程中，采用的逻辑为：
轴温报警主机按照SUT盒上传得到的温度报警数据对传感器的连接状态进行判断，确认传感器线路是处于开路还是短路状态。
若处于开路或者短路状态，
则将传感器确定为故障位置，并将位置信号上传给系统。
否则将进入到温度值的跳变筛选流程中。
在对温度值的跳变筛选过程中，其主要的环节为：
将传感器测量得到的信号与冗余传感设备获得的信号进行对比，若测量温度值差处于5℃以内，则认为传感器获得的温度政策，所测量的温度值是可信的，并将之存储起来备用。
若温度差值超过了5℃，那么则应该确认传感器存在故障，需要对之进行后续判断。
判断一：轴温报警主机将传感器测量得到的温度值与上一次的测量值进行比较，两者间的差值是否5℃；同时与同侧所有的轴端部平均温度进行比较，确认差值是否超过15摄氏度。
该种方法主要用于对轴端部温度出现跳变的过程中确定是否存在温度跳变，若存在则必须进入判断二；
判断二：轴温报警主机将传感器测量得到的温度值与上一次得到的温度值进行对比，确认其温度差值是否小于15℃。
该判断环节主要用于确认轴温跳变的上升过程中是否出现温度跳变。
否，则进入判断三；
判断三：轴温报警主机将传感器测量得到的温度值与同侧传感器得到的温度平均值进行比较，判断是否低于20℃。
则主要是用于对轴温是否出现向下跳变的问题。
否，则进入判断四。
判断四：轴温报警主机将传感器测量温度的变化值与冗余传感器的测量温度变化值进行对比，确认差值是否会超过5℃。
这个判断过程主要用于排除温度传感器自身的测量误差对温度测量工作造成的影响。
是，则确认温度传感器存在跳变问题，否则表明温度传感器工作正常，测量得到的温度值能够正常使用，并将测量值存储到主机中备用。
3.3 增强电磁防护能力
在轴温报警系统的传感器中设置抵抗干扰的主要元件，达到降低周围环境电磁干扰的影响。
通过增强电磁防护能力，能够有效减少因为传感器及其延长线缆的故障而造成的轴温系统警报问题，显著减少传感器及其软件缺陷造成的系统故障。
参考文献
[1]王斌.轴温检测系统故障处理方法的探讨[J].上海铁道科技，2010（3）.。
动车组轴温报警故障分析及优化

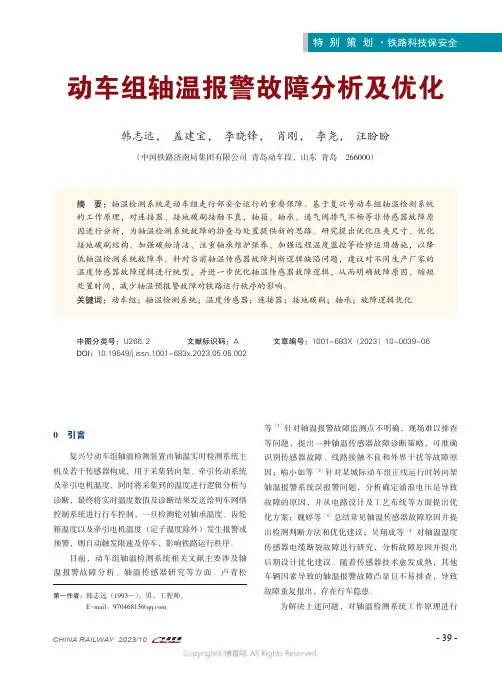

特别策划·铁路科技保安全动车组轴温报警故障分析及优化韩志远，盖建宝，李晓锋，肖刚，李尧，汪盼盼（中国铁路济南局集团有限公司青岛动车段，山东青岛266000）摘要：轴温检测系统是动车组走行部安全运行的重要保障。
基于复兴号动车组轴温检测系统的工作原理，对连接器、接地碳刷接触不良，轴箱、轴承、通气阀排气不畅等非传感器故障原因进行分析，为轴温检测系统故障的排查与处置提供新的思路。
研究提出优化压夹尺寸、优化接地碳刷结构、加强碳粉清洁、注重轴承维护保养、加强远程温度监控等检修运用措施，以降低轴温检测系统故障率。
针对当前轴温传感器故障判断逻辑缺陷问题，建议对不同生产厂家的温度传感器故障逻辑进行统型，并进一步优化轴温传感器故障逻辑，从而明确故障原因、缩短处置时间，减少轴温预报警故障对铁路运行秩序的影响。
关键词：动车组；轴温检测系统；温度传感器；连接器；接地碳刷；轴承；故障逻辑优化中图分类号：U266.2 文献标识码：A 文章编号：1001-683X（2023）10-0039-06 DOI：10.19549/j.issn.1001-683x.2023.05.05.0020 引言复兴号动车组轴温检测装置由轴温实时检测系统主机及若干传感器构成，用于采集转向架、牵引传动系统及牵引电机温度，同时将采集到的温度进行逻辑分析与诊断，最终将实时温度数值及诊断结果发送给列车网络控制系统进行行车控制，一旦检测轮对轴承温度、齿轮箱温度以及牵引电机温度（定子温度除外）发生报警或预警，则自动触发限速及停车，影响铁路运行秩序。
目前，动车组轴温检测系统相关文献主要涉及轴温报警故障分析、轴温传感器研究等方面。
卢青松等［1］针对轴温报警故障监测点不明确，现场难以排查等问题，提出一种轴温传感器故障诊断策略，可准确识别传感器故障、线路接触不良和外界干扰等故障原因；喻小如等［2］针对某城际动车组正线运行时转向架轴温报警系统误报警问题，分析确定涌浪电压是导致故障的原因，并从电路设计及工艺布线等方面提出优化方案；魏婷等［3］总结常见轴温传感器故障原因并提出检测判断方法和优化建议；吴翔成等［4］对轴温温度传感器电缆断裂故障进行研究，分析故障原因并提出后期设计优化建议。

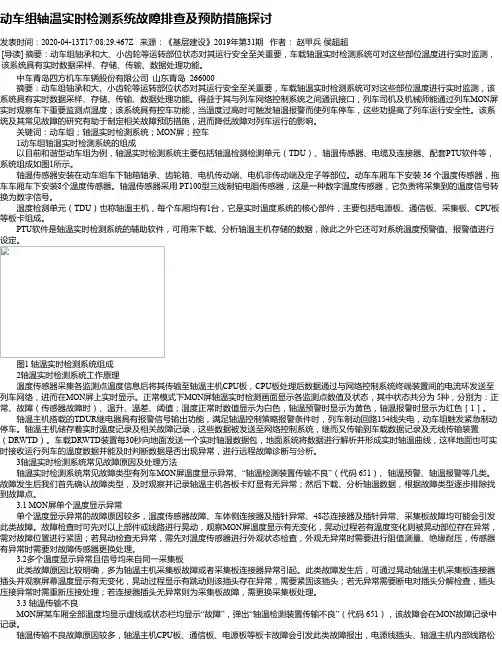

动车组轴温实时检测系统故障排查及预防措施探讨
动车组轴温实时检测系统故障排查及预防措施探讨发表时间：2020-04-13T17:08:29.467Z 来源：《基层建设》2019年第31期作者：赵甲兵侯超超[导读] 摘要：动车组轴承和大、小齿轮等运转部位状态对其运行安全至关重要，车载轴温实时检测系统可对这些部位温度进行实时监测，该系统具有实时数据采样、存储、传输、数据处理功能。
中车青岛四方机车车辆股份有限公司山东青岛 266000摘要：动车组轴承和大、小齿轮等运转部位状态对其运行安全至关重要，车载轴温实时检测系统可对这些部位温度进行实时监测，该系统具有实时数据采样、存储、传输、数据处理功能。
得益于其与列车网络控制系统之间通讯接口，列车司机及机械师能通过列车MON屏实时观察车下重要监测点温度；该系统具有控车功能，当温度过高时可触发轴温报警而使列车停车，这些功提高了列车运行安全性。
该系统及其常见故障的研究有助于制定相关故障预防措施，进而降低故障对列车运行的影响。
关键词：动车组；轴温实时检测系统；MON屏；控车1动车组轴温实时检测系统的组成以目前和谐型动车组为例，轴温实时检测系统主要包括轴温检测检测单元（TDU）、轴温传感器、电缆及连接器、配套PTU软件等，系统组成如图1所示。
轴温传感器安装在动车组车下轴箱轴承、齿轮箱、电机传动端、电机非传动端及定子等部位。
动车车厢车下安装 36 个温度传感器，拖车车厢车下安装8个温度传感器。
轴温传感器采用 PT100型三线制铂电阻传感器，这是一种数字温度传感器，它负责将采集到的温度信号转换为数字信号。
温度检测单元（TDU）也称轴温主机，每个车厢均有1台，它是实时温度系统的核心部件，主要包括电源板、通信板、采集板、CPU板等板卡组成。
PTU软件是轴温实时检测系统的辅助软件，可用来下载、分析轴温主机存储的数据，除此之外它还可对系统温度预警值、报警值进行设定。
图1 轴温实时检测系统组成2轴温实时检测系统工作原理温度传感器采集各监测点温度信息后将其传输至轴温主机CPU板，CPU板处理后数据通过与网络控制系统终端装置间的电流环发送至列车网络，进而在MON屏上实时显示。

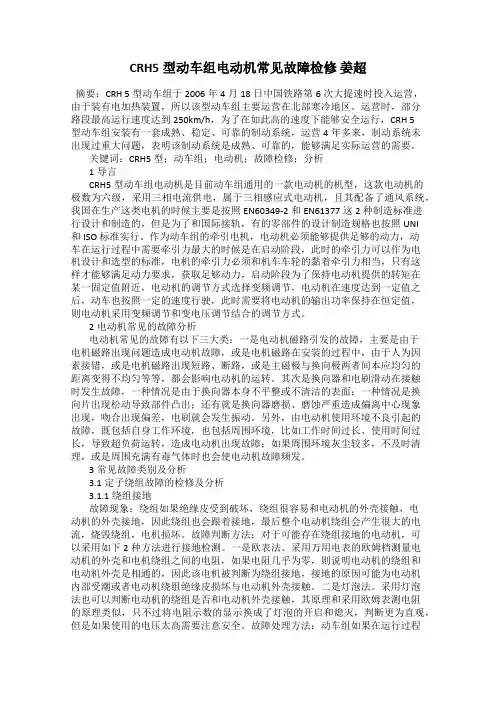

CRH5型动车组电动机常见故障检修 姜超
CRH5型动车组电动机常见故障检修姜超摘要：CRH 5型动车组于2006年4月18日中国铁路第6次大提速时投入运营，由于装有电加热装置，所以该型动车组主要运营在北部寒冷地区。
运营时，部分路段最高运行速度达到250km/h，为了在如此高的速度下能够安全运行，CRH 5型动车组安装有一套成熟、稳定、可靠的制动系统，运营4年多来，制动系统未出现过重大问题，表明该制动系统是成熟、可靠的，能够满足实际运营的需要。
关键词：CRH5型；动车组；电动机；故障检修；分析1导言CRH5型动车组电动机是目前动车组通用的一款电动机的机型，这款电动机的极数为六级，采用三相电流供电，属于三相感应式电动机，且其配备了通风系统，我国在生产这类电机的时候主要是按照EN60349-2和EN61377这2种制造标准进行设计和制造的，但是为了和国际接轨，有的零部件的设计制造规格也按照UNI和ISO标准实行。
作为动车组的牵引电机，电动机必须能够提供足够的动力，动车在运行过程中需要牵引力最大的时候是在启动阶段，此时的牵引力可以作为电机设计和选型的标准，电机的牵引力必须和机车车轮的黏着牵引力相当，只有这样才能够满足动力要求，获取足够动力，启动阶段为了保持电动机提供的转矩在某一固定值附近，电动机的调节方式选择变频调节，电动机在速度达到一定值之后，动车也按照一定的速度行驶，此时需要将电动机的输出功率保持在恒定值，则电动机采用变频调节和变电压调节结合的调节方式。
2电动机常见的故障分析电动机常见的故障有以下三大类：一是电动机磁路引发的故障，主要是由于电机磁路出现问题造成电动机故障，或是电机磁路在安装的过程中，由于人为因素接错，或是电机磁路出现短路、断路，或是主磁极与换向极两者间本应均匀的距离变得不均匀等等，都会影响电动机的运转。
其次是换向器和电刷滑动在接触时发生故障，一种情况是由于换向器本身不平整或不清洁的表面；一种情况是换向片出现松动导致部件凸出；还有就是换向器磨损、磨蚀严重造成偏离中心现象出现，吻合出现偏差，电刷就会发生振动。

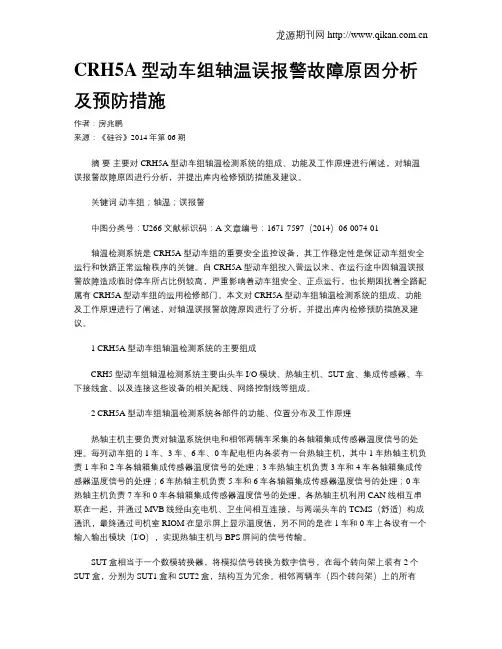

CRH5A型动车组轴温误报警故障原因分析及预防措施
CRH5A型动车组轴温误报警故障原因分析及预防措施作者：房兆鹏来源：《硅谷》2014年第06期摘要主要对CRH5A型动车组轴温检测系统的组成、功能及工作原理进行阐述，对轴温误报警故障原因进行分析，并提出库内检修预防措施及建议。
关键词动车组；轴温；误报警中图分类号：U266 文献标识码：A 文章编号：1671-7597（2014）06-0074-01轴温检测系统是CRH5A型动车组的重要安全监控设备，其工作稳定性是保证动车组安全运行和铁路正常运输秩序的关键。
自CRH5A型动车组投入营运以来，在运行途中因轴温误报警故障造成临时停车所占比例较高，严重影响着动车组安全、正点运行，也长期困扰着全路配属有CRH5A型动车组的运用检修部门。
本文对CRH5A型动车组轴温检测系统的组成、功能及工作原理进行了阐述，对轴温误报警故障原因进行了分析，并提出库内检修预防措施及建议。
1 CRH5A型动车组轴温检测系统的主要组成CRH5型动车组轴温检测系统主要由头车I/O模块、热轴主机、SUT盒、集成传感器、车下接线盒、以及连接这些设备的相关配线、网络控制线等组成。
2 CRH5A型动车组轴温检测系统各部件的功能、位置分布及工作原理热轴主机主要负责对轴温系统供电和相邻两辆车采集的各轴箱集成传感器温度信号的处理。
每列动车组的1车、3车、6车、0车配电柜内各装有一台热轴主机，其中1车热轴主机负责1车和2车各轴箱集成传感器温度信号的处理；3车热轴主机负责3车和4车各轴箱集成传感器温度信号的处理；6车热轴主机负责5车和6车各轴箱集成传感器温度信号的处理；0车热轴主机负责7车和0车各轴箱集成传感器温度信号的处理。
各热轴主机利用CAN线相互串联在一起，并通过MVB线经由充电机、卫生间相互连接，与两端头车的TCMS（舒适）构成通讯，最终通过司机室RIOM在显示屏上显示温度值，另不同的是在1车和0车上各设有一个输入输出模块（I/O），实现热轴主机与BPS屏间的信号传输。

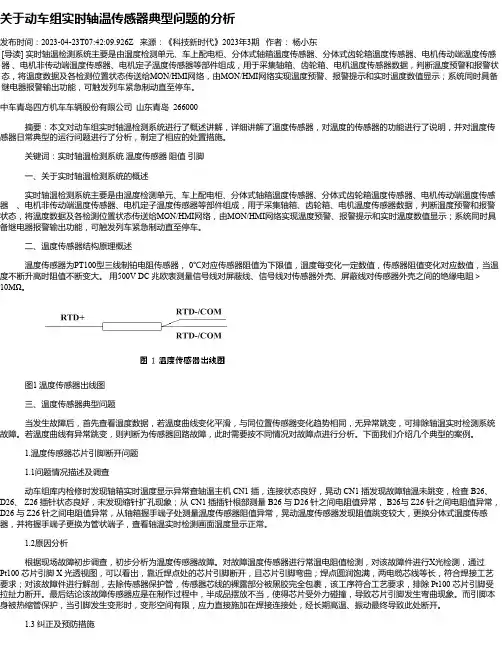

关于动车组实时轴温传感器典型问题的分析
