互感电路测量
实验八 互感电路测量
一、实验目的
1、学会互感电路同名端、互感系数以及耦合系数的测定方法。
2、理解两个线圈相对位置的改变，以及用不同材料作线圈芯时对互感的影响。
二、实验设备和器材
数字直流电压表 0～200 V
数字直流电流表 0～200 mA
交流电压表 0～500 V
交流电流表 0～5 A
空心互感线圈 N 1为大线圈，N 2为小线圈
自耦调压器 0～250 V
直流稳压电源 0～30 V
电阻器 30Ω/8W ，500Ω/2W
发光二极管 红或绿
粗、细铁棒、铝棒
变压器 36 V/220 V
三、实验原理与说明
1、判断互感线圈同名端的方法
（1）直流法：如实验图8-1所示，当开关K 闭合瞬间，若毫安表的指针正偏，则可断定“1”、“3”为同名端；指针反偏，则“1”、“4”为同名端。
（2）交流法：如实验图8-2所示，将两个绕组N 1和N 2的任意两端（如2、4端）连在一起，在其中一个绕组（如N 1）两端加一个低电压，另一绕组（如N 2）开路。
用交流电压表分别测出端电压U 13、U 12和U 34。
若U 13是两个绕组端电压之差，则1、3是同名端；若U 13是两绕组端电压之和，则1、4是异名端。
2、两线圈互感系数M 的测定
在实验图8-2的N 1侧施加低压交流电压U 1，测出I 1及U 2。
根据互感电势E 2M ≈U 2 = wMI 1，可算得互感系数为：1
2wI U M 。
3、耦合系数k 的测定
两个互感线圈耦合松紧的程度可用耦合系数k 来表示：
21L L M k
如实验图8-2所示，先在N 1侧加低压交流电压U 1，测出N 2侧开路时的电流I 1；然后再在N 2侧加电压U 2，测出N 1侧开路时的电流I 2，求出各自的自感L 1和L 2，即可算得k 值。
四、实验内容与步骤
1、分别用直流法和交流法测定互感线圈的同名端
（1）直流法：实验线路如实验图8-3所示。
先将N 1和N 2两线圈的四个接线端子编以1、2和3、4序号。
将N 1、N 2同心地套在一起，并放入细铁棒。
U 为可调直流稳压电源，调至10 V 。
流过N 1侧的电流不可超过0.4 A （选用5 A 量程的数字电流表）。
N 2侧直接接入2 mA 量程的毫安表。
将铁棒迅速地拔出和插入，观察毫安表读数正、负的变化，来判定N 1和N 2两个线圈的同名端。
（2）交流法：本方法中，由于加在N 1上的电压仅2 V 左右，直接用屏内调压器很难调节，因此采用实验图8-4的线路来扩展调压器的调节范围。
图中W 、N 为主屏上的自耦调压器的输出端，B 为升压铁心变压器，此处作降压用。
将N 2放入N 1中，并在两线圈中插入铁棒。
A 为2.5 A 以上量程的交流电流表，N 2侧开路。
接通电源前，应首先检查自耦调压器是否调至零位，确认后方可接通交流电源，令自耦调压器输出一个很低的电压（约12 V 左右），使流过电流表的电流小于1.4 A ，然后用0～30 V 量程的交流电压表测量u 13、u 12和u 34，然后判定同名端。
拆去2、4连线，并将2、3相接，重复上述步骤，判定同名端。
2、求互感系数M
拆除2、3连线，测u 1、i 1和u 2，计算出M 。
3、测电压和电流
将低压交流加在N2侧，使流过N2侧电流小于1 A ，N1侧开路，按步骤（2）测出u 2、i 2和u 1。
4、求耦合系数k
用万用表的R ×1挡分别测出N1和N2线圈的电阻值R1和R2，计算k 值。
5、观察互感现象
在实验图8-4中的N 2侧接入LED 发光二极管雨500Ω（电阻箱）串联的支路。
（1）将铁棒慢慢地从两线圈中抽出和插入，观察LED 亮度的变化及各电表读数的变化，记录现象。
（2）将两线圈改为并排放置，并改变其间距，以及分别或同时插入铁棒，观察LED 亮度的变化及仪表读数。
（3）改用铝棒替代铁棒，重复①、②的步骤，观察LED 的亮度变化，记录现象。
五、实验注意事项
1、整个实验过程中，注意流过线圈N 1的电流不得超过1.4 A ，流过线圈N 2的电流不得超过1 A 。
2、测定同名端及其他测量数据的实验中，都应将小线圈N 2套在大线圈N 1中，并插入铁心。
3、作交流试验前，首先要检查自耦调压器，要保证手柄置在零位。
因实验时加在N 1上的电压只有2～3 V 左右，因此调节时要特别仔细、小心，要随时观察电流表的读数，不得超过规定值。
六、预习思考题
1、用直流法判断同名端时，可否根据开关K 断开瞬间毫安表指针的正、反偏来判断同名端？
2、本实验用直流法判断同名端使用插、拔铁心时观察电流表的正、负读数变化来确定的（应如何确定），这与实验原理中所叙述的方法是否一致？
七、实验报告
1、总结对互感线圈同名端、互感系数的实验测试方法。
2、自拟测试数据表格，完成计算任务。
3、解释实验中观察到的互感现象。
测量互感的方案
测量互感的方案在电路领域中，互感是指在电流变化时，由于两个（或多个）线圈直接或间接地通过磁场相互影响而产生的电感应现象。
互感是许多电路和设备中关键的物理特性之一。
测量互感的方法可以帮助我们了解电磁场的相互作用，并进一步研究和设计各种电路。
本文将介绍几种常见的测量互感的方案，并分析其优缺点。
1. 通过自感测量法自感测量法是一种广泛使用的测量互感的方法。
它基于自感现象，即线圈中的电流变化会产生磁场，自身的磁场又会影响自身产生电动势。
通过测量线圈中的自感现象，可以间接地获得互感的测量值。
测量步骤：1.准备一个已知自感L1的线圈作为参考线圈，接入一个恒定频率的电压源。
2.将待测线圈（互感线圈）接入同一个电压源。
3.测量待测线圈和参考线圈的电流波形，并记录两个线圈的自感现象。
4.根据待测线圈和参考线圈的自感现象，计算出互感的测量值。
优点：•简单易行，无需特殊设备。
•测量结果较为准确。
缺点：•由于自感的影响，测量结果可能会受到误差的影响。
•测量结果受频率限制，只适用于恒定频率的电压源。
2. 通过互感电桥测量法互感电桥测量法是另一种常见的测量互感的方法。
它基于互感现象，通过调节电桥的平衡条件，可以间接地获得互感的测量值。
测量步骤：1.准备一个已知互感M1的参考电感线圈，将其接入一个电桥电路中。
2.将待测的互感线圈接入另一侧的电桥电路中。
3.调节电桥中的电阻和电容，直到电桥平衡，即电桥中无电流流过。
4.测量此时的电桥参数，并记录互感线圈的测量值。
优点：•测量结果较为准确。
•不受频率限制，适用于不同频率的电路。
缺点：•需要特殊的电桥设备。
•调节电桥平衡需要一定的实验经验。
3. 通过相位测量法相位测量法是另一种测量互感的常见方法。
它基于互感现象，通过测量电流和电压之间的相位差，可以间接地获得互感的测量值。
测量步骤：1.准备一个已知自感L1的参考电感线圈，接入一个交流电源。
2.将待测的互感线圈接入同一个交流电源。
3.测量互感线圈上的电流和电压，并记录相位差。
互感电路实验报告
互感电路实验报告
《互感电路实验报告》
摘要：
本实验旨在通过搭建互感电路并测量其电压和电流的变化，探究互感电路的工作原理和特性。
实验结果表明，互感电路在不同频率下具有不同的电压和电流响应，且具有较大的电感和耦合系数。
引言：
互感电路是电路中常见的一种电感元件，它由两个或多个线圈相互绕制而成。
当通过一个线圈的电流发生变化时，另一个线圈中就会感应出电动势和电流。
本实验将通过搭建互感电路并测量其电压和电流的变化，来探究互感电路的工作原理和特性。
实验步骤：
1. 将一个电感线圈L1和一个电阻R1串联连接，接入交流电源。
2. 在电感线圈L1的另一端并联连接一个电感线圈L2。
3. 使用示波器测量L1和L2的电压和电流随时间的变化。
实验结果：
通过实验测量，我们得到了互感电路在不同频率下的电压和电流响应曲线。
实验结果表明，互感电路在低频时具有较大的电感和耦合系数，而在高频时则表现出较小的电感和耦合系数。
此外，当一个线圈中的电流发生变化时，另一个线圈中也会感应出电动势和电流，表现出互感电路的特性。
讨论：
通过本次实验，我们深入了解了互感电路的工作原理和特性。
互感电路在电子
电路中有着重要的应用，例如变压器、滤波器等。
因此，对互感电路的深入研究对于电子工程技术具有重要的意义。
结论：
本实验通过搭建互感电路并测量其电压和电流的变化，探究了互感电路的工作原理和特性。
实验结果表明，互感电路在不同频率下具有不同的电压和电流响应，且具有较大的电感和耦合系数。
这些结果对于进一步理解和应用互感电路具有重要意义。
互感电路实验报告
互感电路实验报告1. 了解互感电路的基本原理；2. 掌握互感电路的实验方法；3. 探究电感互感现象的特性与规律。
实验仪器：1. 直流电源；2. 电阻箱；3. 电感器；4. 互感线圈；5. 数字万用表；6. 示波器。
实验步骤：1. 搭建串联电感电路，将电感器连接在直流电源的正负端之间，接通电源；2. 调节电源电压，使电流保持稳定；3. 分别测量电感器的电压和电流，并记录；4. 拆解串联电感电路，将互感线圈连接在电源的负极和电感器之间；5. 测量互感线圈的电压和电感器的电流，并记录；6. 分析实验数据，观察互感电路的特性。
实验原理：互感现象是指电感元件（线圈）中的磁通量分布引起的两个线圈之间的电流耦合现象。
当改变一个线圈中的电流时，会在另一个线圈中感应出电动势，从而产生电压。
互感电路由一个电感器和一个互感线圈组成。
通过改变电感器的电流，可以观察到互感线圈中的电压的变化。
实验结果：在实验中，我们记录了电感器和互感线圈中的电压和电流数据，通过计算和分析，得到了以下实验结果：1. 在串联电感电路中，当改变电感器的电流时，电感器的电流和电压均随之变化，呈正相关关系；2. 在互感电路中，当改变电感器的电流时，互感线圈中的电压随之变化，呈正相关关系，但变化幅度较小。
实验讨论：1. 电感现象是由于电感器和互感线圈中的磁通量变化引起的。
当电感器中的电流发生变化时，线圈中的磁场强度也随之变化，从而导致互感线圈中的电压发生变化。
2. 在串联电感电路中，电感器的电流和电压的正相关关系表明，随着电感器电流的增大，电感器中的磁场强度增大，导致其自感电势增大，从而使电压也增大。
3. 在互感电路中，互感线圈中的电压和电流的正相关关系表明，互感线圈中的磁场强度随电感器电流的变化而变化，并感应出电动势，从而产生电压。
4. 互感电路的特性主要受到电感器和互感线圈的参数影响，如线圈的匝数、磁芯的材料和电感的大小等。
5. 互感电路在实际应用中具有重要意义，如变压器、感应器和互感耦合放大器等。
实验八 互感电路的测量
实验八 互感电路的测量一．实验目的1.学会互感电路同名端、互感系数以及耦合系数的测定方法。
2.通过两个耦合线圈顺向串联和反向串联实验，加深理解互感对电路等效参数以及电压、电流的影响。
二．实验基本知识1.判断互感线圈同名端的方法 （1）直流法为了正确判断互感电动势的方向，必须首先判断两个具有互感耦合线圈的同名端，判断互感电路同名端的方法是：用一直流电源开关瞬间与互感1接通（图8-1）在线圈2回路中接一直流毫安表，在开关K 闭合的瞬间，线圈1回路中的电流I 1通过互感耦合将在线圈2中产生一互感电势并在线圈2回路中产生一电流I 2使所接毫安表发生偏转，根据愣次定律及图示所假定的电流方向，当毫安表正向偏转时，线圈1与电源正极相接的端点1与线圈2直流毫安表正极相接的端点2′和线圈1与电源正极相接的端1为同名端，(注意上述判定同名端的方法在开关K 闭合的瞬间才成立)。
图8-1 图8-2（2）交流法互感电路同名端也可利用交流法来测定，将线圈1的一个端子1`与线圈2的一个端子2′用导线连接（如图8-2中虚线所示）在线圈1两端加以交流电压，用电压表分别测1及1′两端与２、2′两端的电压，设分别为U 11′与U 12，如果U 12>U 11′`,则用导线连接的两个端点（1′与2′）应为异名端（也即1′与2′以及1与2′为同名端），因为如果假定正方向为U 11′，当1与2′为同名端时，线圈2中互2′21感电压的正方向为U 2′2,所以U 12=U 11′+U 2′`2,U 12(因1′与2′相联)必然大于电源电压U 11′,同理，如果1，2两端电压的读数U 12小于电源电压（即U 12<U 11′）此时1′与2′即为同名端。
2.系数的测定方法在互感电路的分析计算时，除了需要考虑线圈电阻、电感等参数的影响外，还应分别注意互感电势（或互感电压降）的大小及方向的正确判定，为了测定互感电势的大小，可将两个具有互感耦合的线圈中的一个线圈（例如线圈2）开路而在另一线圈（线圈1）上加以一定电压，用电流表测出这一线圈中的电流I 1，同时用电压表测出线圈2的端电压U 1，如果所用的电压表内阻很大，可近似的认为I 2=0（即线圈可看作开路），这时电压表的读数就近似的等于线圈2中互感电动势E 2M ，即U 2≈E 2M =ωMI 1。
互感系数的测量实验报告
互感系数的测量实验报告一、实验目的：1、测量互感器的电感及互感系数2、掌握互感系数的概念及计算方法。
二、实验仪器：1、任意两只互感器（具有一定的互感系数），直流电源2、万用表、电流表、电压表、示波器、电线、万用表电路板、磁芯、螺钉等实验器材。
三、实验原理：互感系数定义为两个线圈所构成的互感器中，磁场的变化会在两个线圈中引起电动势的比值。
因此，互感系数是定义为一个线圈中激励的磁通量的一部分，在另一个线圈中诱发的磁通量的比值。
这个比值可以通过以下公式来表示：M = k√L1L2其中，M是两个线圈之间的互感系数；k是用于标准化计算的比例因子；L1和L2分别是两个线圈的电感。
四、实验过程和结果：1、将两个互感器插入万用表电路板中。
2、将一个侧面开放的磁芯插入两个互感器之间，使磁芯压紧两个互感器。
3、利用万用表和电流表测量电路中的电压和电流，并记录下来。
此时，可以通过改变磁芯的位置来改变磁通量的大小，并记录下所有的测量结果（如表1所示）。
表1磁芯位置（cm）电流（A）电压1（V）电压2（V）互感系数（k）0.0 0.0 0.0 0.0 1.01.0 0.2 0.5 0.1 0.2502.0 0.4 1.0 0.2 0.2503.0 0.6 1.5 0.3 0.2504.0 0.8 2.0 0.4 0.2505.0 1.0 2.5 0.5 0.2504、利用以上数据绘制出电流、电压和互感系数之间的图表（如图1所示）。
图1五、实验结论：1、通过使用两个互感器，可以测量出它们之间的互感系数。
2、互感系数可以通过对电流、电压和磁通量等进行测量和计算来确定。
3、通过对互感系数的有效测量和掌握，可以成功评估互感器的性质和应用。

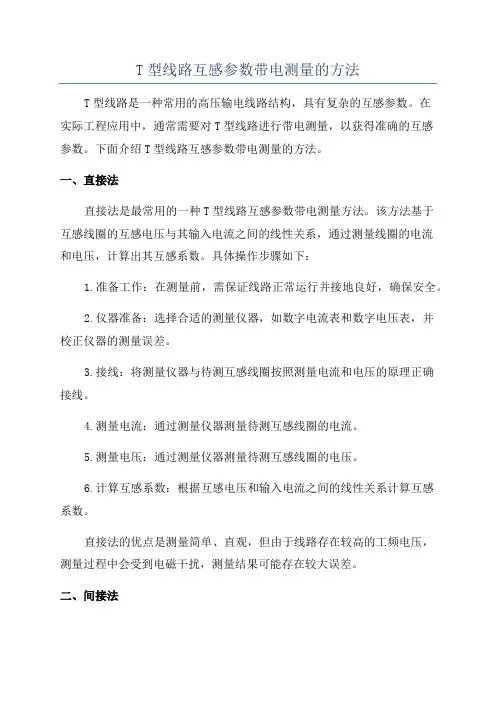

T型线路互感参数带电测量的方法
T型线路互感参数带电测量的方法T型线路是一种常用的高压输电线路结构，具有复杂的互感参数。
在实际工程应用中，通常需要对T型线路进行带电测量，以获得准确的互感参数。
下面介绍T型线路互感参数带电测量的方法。
一、直接法直接法是最常用的一种T型线路互感参数带电测量方法。
该方法基于互感线圈的互感电压与其输入电流之间的线性关系，通过测量线圈的电流和电压，计算出其互感系数。
具体操作步骤如下：1.准备工作：在测量前，需保证线路正常运行并接地良好，确保安全。
2.仪器准备：选择合适的测量仪器，如数字电流表和数字电压表，并校正仪器的测量误差。
3.接线：将测量仪器与待测互感线圈按照测量电流和电压的原理正确接线。
4.测量电流：通过测量仪器测量待测互感线圈的电流。
5.测量电压：通过测量仪器测量待测互感线圈的电压。
6.计算互感系数：根据互感电压和输入电流之间的线性关系计算互感系数。
直接法的优点是测量简单、直观，但由于线路存在较高的工频电压，测量过程中会受到电磁干扰，测量结果可能存在较大误差。
二、间接法间接法是通过测量T型线路的各个分支的电流和电压，间接计算出其互感参数的一种方法。
具体操作步骤如下：1.准备工作：在测量前，需保证线路正常运行并接地良好，确保安全。
2.仪器准备：选择合适的测量仪器，如数字电流表和数字电压表，并校正仪器的测量误差。
3.接线：将测量仪器与待测T型线路的各个分支按照测量电流和电压的原理正确接线。
4.测量电流和电压：通过测量仪器分别测量T型线路的各个分支的电流和电压。
5.计算互感参数：根据T型线路的电流和电压之间的线性关系以及电路分析原理，通过计算得到互感参数。
间接法的优点是测量过程中不直接接触带电部分，安全性高，并且不受电磁干扰的影响。
缺点是测量过程相对复杂，需要进行电路分析和计算。
三、数学模型拟合法数学模型拟合法是一种基于数学模型的T型线路互感参数带电测量方法。
该方法通过建立T型线路的数学模型，将测量到的电流和电压数据拟合到模型中，从而得到互感参数。
互感电路的测量数据处理
互感电路的测量数据处理一、引言互感电路是电子工程中常见的电路之一，它在各种电子设备中都有广泛的应用。
在实际应用中，我们需要对互感电路进行测量和数据处理，以确保其正常工作。
本文将介绍互感电路的测量数据处理方法。
二、互感电路的基本概念1. 互感器互感器是一种用于测量电流和磁场的传感器。
它由一个铁芯和线圈组成。
当通过线圈中的电流变化时，铁芯内部的磁场也会发生变化，从而产生一个感应电动势。
2. 互感互感是指两个线圈之间相互作用而产生的电压或电流变化。
当一个线圈中有交变电流时，它会产生一个交变磁场，这个磁场会穿过另一个线圈并在其中产生一个交变电动势。
3. 互感系数互感系数是指两个线圈之间相互作用时所产生的比例关系。
它等于两个线圈之间所产生的磁通量与其中一个线圈所通过的磁通量之比。
三、测量方法1. 串联法测量互感系数串联法是一种常用的测量互感系数的方法。
它利用串联电路中的电流和电压关系来计算互感系数。
具体实验步骤如下：（1）将两个线圈串联在一起，并连接到交流电源上。
（2）通过一个示波器观察两个线圈中的电压波形。
（3）通过一个电流表测量两个线圈中的电流大小。
（4）根据测得的电流和电压数据，计算出互感系数。
2. 感应法测量互感系数感应法是另一种常用的测量互感系数的方法。
它利用一个线圈产生磁场，另一个线圈在其中产生感应电动势来计算互感系数。
具体实验步骤如下：（1）将一个线圈连接到交流电源上，产生磁场。
（2）将另一个线圈放置在磁场中，并通过一个示波器观察其产生的感应电动势波形。
（3）根据观察到的波形数据，计算出互感系数。
四、数据处理方法1. 去除噪声在进行数据处理前，需要先对原始数据进行去噪处理。
可以使用数字滤波器或模拟滤波器来去除噪声。
2. 数据分析数据分析是指对测量数据进行分析和处理，以获取有用的信息。
可以使用各种数学方法来分析数据，如傅里叶变换、小波变换、自相关函数等。
3. 数据可视化数据可视化是指将处理后的数据以图形的形式呈现出来，以便更好地理解和分析。
电压互感器的应用电路
电压互感器的应用电路
电压互感器是最常用的一种电容测量系统，电压互感器可以通过应用电路来测量一定范围内的电压。
本文将介绍电压互感器的常用应用电路，供电压互感器的使用者参考。
1．电压互感器的测量电路：
电压互感器测量电路是电压互感器的最重要的应用电路，它由一个电压互感器和一个电阻R1组成。
其中，电压互感器是一种电容测量系统，它可以测量一定范围内的电压。
电阻R1可以把电压互感器的输出电压与被测电压相比较，从而得出电压互感器的输出结果。
2．电压互感器的输出电路：
电压互感器的输出电路是将电压互感器的输出电压转换为经由
输出线路传输的一种电路，它由一个电压互感器和一个电感L组成。
电压互感器的输出电压会被电感L所响应，从而在输出线路上传输出来。
电感L的大小可以根据电压互感器的精度和被测电压的大小来调整。
3．电压互感器的放大电路：
电压互感器的放大电路是把电压互感器的输出电压进行放大的
一种电路，它由一个电压互感器和一个放大器组成。
电压互感器把被测电压变成一定范围内的电压，放大器可以把电压互感器的输出信号进行放大，从而获得更高的精度。
4．电压互感器的反馈电路：
电压互感器的反馈电路是一种将电压互感器的输出电压与被测
电压进行连接的电路，它由一个电压互感器和一个反馈电路组成。
电压互感器使用它的输出信号来控制被测电压的大小，反馈电路则把电压互感器的输出信号与被测电压连接起来，从而控制被测电压的大小。
以上就是本文介绍的电压互感器的应用电路，有助于电压互感器的使用者正确地使用互感器，获取更准确的测量结果。
实验十 互感电路参数的测量
实验十互感电路参数的测量————————————————————————————————作者：————————————————————————————————日期：实验十互感电路参数的测量一、实验目的1. 掌握互感电路同名端、互感系数以及耦合系数的测定方法。
2. 观察用不同材料作线圈芯以及两个线圈相对位置改变时，对互感的影响。
二、原理说明1. 判断互感线圈同名端判断两个耦合线圈的同名端在理论分析和实际工程中都具有重要的意义。
如电话机或变压器各绕组的首、末端等，都是根据同名端进行联接的。
⑴直流判别法如图10-1所示，当开关K闭合或断开瞬间，在L2中产生互感电势电压表指针会偏转。
若K闭合瞬间指针正偏，说明b端为高电位端，则L1的a端与L2的b端为同名端；若指针反偏，则a、b为异名端。
⑵等效阻抗判别法将两个耦合线圈L1和L2分别做两种不同的串联(a′与b和a′与b′相联)，用交流电桥重新测量不同串联方式的等效电感，阻抗较大的一种是顺向串联，相连的两个端点为异名端；反之，是反向串联，相连的两端点为同名端。
⑶交流判别法如图10-2所示，将两个绕组L1和L2的任意两端（如a′、b′端）联在一起，在其中的一个绕组（如L1）两端加一个低电压，另一绕组（如L2）开路，用交流电压表分别测出三个端电压U1、U2和U，若U=U1+U2，表明L1和L2为顺向串联，则a与b为异名端；若U=｜U1－U2｜，表明L1和L2为反向串联，a与b为同名端。
2. 两线圈互感系数M的测定(1)互感电势法在图10-2所示的L1侧施加低压交流电压U1，线圈L2开路，测出I1及U2。
根据互感电势E2M≈U20＝ωMI1，可求得互感系数为M＝U2 / ωI1(2)等效电感法将两个线圈分别做顺向和反向串联，并通以正弦电流，如图10-3所示，则()()[]()()[]⎩⎨⎧-+++'='++++=2M L L j ωr r I U 2M L L j ωr r I U 21212121令等效电感L=L 1+L 2+2M,L ’=L 1+L 2-2M 则互感系数M=(L-L ’)/4ω其中r 1和r 2可用欧姆表测得，再求出等效阻抗Z=I U 和z ’=''I U 从而求得等效电感L 和L ′，即可求出互感系数M 。
互感电路实验
互感电路一、实验目的：1、学会判断互感器的同名端，2、熟悉互感器互感系数和耦合系数的测定方法。
二、原理说明同名端是指当两个电流分别从两个线圈的对应端子流入或流出时，若产生的磁通互相增强，则这两个对应端子称为两个互感线圈的同名端。
同名端用小圆点或星号表示。
1、互感器同名端的判断方法（1）直流法（2）交流法电路如图：图一、交流法测量同名端将两个线圈N1 和N2的任意两端连接在一起（2和4 端），在N1 两端加一个交流低电压，N2 开路，测定U13、U12、U34的电压值。
若U13=U12-U34则1、3端为同名端；若U13=U12+U34 则1、3为异名端。
2、两线圈的互感系数M的测量图二、线圈互感系数M 的测量电路如图所示，在N1 侧施加低电压U1 （4.39V ），U2 开路，测出I1和U2，根据互感电势 ：ω122MI U E =≈ 可得互感系数)/(1212I U M ω=3、耦合系数K 的测量两个互感线圈的耦合松紧可用耦合系数K 来表示： 21/L L M K =， （1）L1为N1线圈的电感；L2为N2线圈的电感； 电感：22)(1R I UL -=ω （2） 测量时，首先在N1侧加低压交流电压U1，测出I1 （注：N2侧需要开路）；再次，在N2侧加低压交流电压U2，测出I2 （注：N1侧需要开路）；然后根据公式（2）计算出L1，L2，将L1，L2代入（1）计算出K 。
