变压器跳闸的处理方法
在变压器自动跳闸时，如有备用变压器，应将备用投入，以检查自动跳闸的原因。
若无备用，则检查变压器跳闸是何种保护动作，以及变压器跳闸时有何外部现象，若检查证明变压器跳闸不是内部故障所致，而是由于过负荷、外部短路或保护装置二次回路故障所引起，则可不经内部检查即可投入。
如有故障，则经消除后再行送电
变压器自动跳闸时，应立即进行全面检查并查明跳闸原因再作处理。
具体的检查内容有：
(1) 根据保护的动作掉牌或信号、事件记录器及其它监测装置来显示或打印记录，判断是否是变压器故障跳闸；
(2) 检查变压器跳闸前的负荷、油位、油温、油色，变压器有无喷油、冒烟，瓷套有否闪络、破裂。
压力释放阀是否动作或其它明显的故障迹象，作用于信号的气体继电器内有无气体等；
(3) 分析故障录波的波形；
(4) 了解系统情况，如保护区内区外有无短路故障及其它故障等。
若检查结果表明变压器自动跳闸不是变压器故障引起，则在外部故障排除后，变压器可重新投入运行。
若检查发现下列情况之一者，应认为变压器内部存在故障，必须进一步查明原因，排除故障，并经电气试验、色谱分析以及其它针对性的试验证明故障确已排除后，方可重新投入运行。
a) 瓦斯继电器中抽取的气体分析判断为可燃性气体；
b) 矿用变压器有明显的内部故障特征，如外壳变形、油位异常、强烈喷油等；
c) 变压器套管有明显的闪络痕迹或破损、断裂等；
d) 差动、瓦斯、压力等继电保护装置有两套或两套以上动作。
变压器自动跳闸后的处理
大家可能碰到过这种问题，变压器自动跳闸了。
下面就来介绍下跳闸后的处理方式
1) 矿用变压器跳闸时，首先确认变压器高、低压侧开关均已跳闸，否则手动断开。
如有备用变压器，应迅速投入。
有母联开关的，检查母线联络开关是否自动切换成功;否则，确认没有母线保护动作，可能手动合一次联络开关。
2) 就地检查变压器本体及引出线等一次回路进行检查，有无冒烟、着火、绝缘烧焦气味、有无短路放电痕迹及开关保护动作情况。
3) 如主变、高厂变自动跳闸时，发电机将解列，立即检查厂用电切换情况，如果厂用电切换装置未动作，确认高厂变低压侧开关均断开，确认6kV母线无保护动作，在检查6KV母线无明显故障的情况下,可手动切换一次，不成功则不得再切。
4) 根据保护装置动作情况、录波图和变压器跳闸时的象征确定变压器是内部故障还是外部故障，如经检查证明是人为因素、外部短路，变压器过负荷或二次回路故障、保护误跳闸等原因所引起，变压器停电测绝缘合格则允许试送;若查明是内部故障
时，应进行检查和试验，以查明故障。
主变压器内部故障跳闸后,应立即停止潜油泵运行。
变压器空载投运时的无故障跳闸原因分析及对策
变压器空载投运时的无故障跳闸原因分析及对策周连平【摘要】Relay protection system is used for protecting transformers malfunction. As an unloaded transformer starts-up, it can give birth to magnctizing inrush current which could lead to unsuccessful start-up. Meanwhile, the transformer is on the condition of trou-ble-free operation. By analyzing magnetic field and current of the transformer, the difference between magnetizing inrush cur-rent and fault current can be found. By adopting certain countermeasures, the trouble free jump of the transformer can be ef-fectively prevented.%变压器的继电保护系统在其发生故障时跳闸断电对其进行保护。
大型变压器在空载投运的过程中励磁涌流使相关的保护产生动作，投运不成功。
但此时的变压器本身没有故障。
通过对变压器空载投运过程中磁场和电流的分析发现，励磁涌流与故障造成的大电流是有差别的。
采取相应的办法和措施，可以有效防止这种无故障跳闸的发生。
【期刊名称】《常州信息职业技术学院学报》【年(卷),期】2012(011)004【总页数】3页(P38-40)【关键词】变压器;空载投运;励磁涌流;故障电流【作者】周连平【作者单位】常州信息职业技术学院电子与电气工程学院,江苏常州213164【正文语种】中文【中图分类】TM4070 引言江苏某冶金企业采用220 KV进线电压，企业内部有220 KV/35 KV总降压站一座，其中一台变压器为220 KV/35 KV，还有一台变压器为220 KV/110 KV/35KV(110 KV是地方电网为其提供的备用电源，平时处于热备用状态)。
变压器常见故障及处理：变压器过流保护动作
--电气设备运行与维护
变压器常见故障及处理 变压器过流保护动作
变压器常见故障及处理变压器过流保护动作
0
变压器过流保护动作跳闸时，应做如下检查和 处理
1 1.检查母线及母线上的设备是否有短路及杂物等
2 2.检查变各条线路的保护有 无动作
试 -变 变-电送压压气电器器设良 常 常备好 见 见运时 故 故行， 障 障与逐 及 及维路 处 处护查 理 理出变变故 压 压障 器 器5线 过 过路 流 流保 保护 护5动 动.如作 作 为母线故障，应考虑切换母线或转移负荷
-检-电查气低设压备侧运保行护与是维否护动作，各条线路的保护有无动作 试变送压电 器良常好见时故，障逐及路处查理出变故压障器线过路流保护动作 检--电查气低设压备侧运保行护与是维否护动作，各条线路的保护有无动作
确变认压母 器线常无见电故时障，及应处拉理开变该压母器4线过所流带保的护4线动.路作确认母线无电时，应拉开该母线所带的线路
-如-电为气母设线备故运障行，与应维考护虑切换母线或转移负荷 经变检压查 器确常是见越故级障跳及闸处时理，变应压与器当过值流调保度护员动联作系后，试送电一次 检变查压变 器压常器见几故个障测及设处备理是变否压短器路过流保护动作
试送电良好时，逐路查出故障线路
变 检压查器母过 线变流 及保 母压护 线器动 上作 的常跳 设闸备见时 是故， 否应 有障做 短如 路及下 及处检 杂查 物理和 等处变理压器过流保护动作
电力系统自动化技术资源库 变压器常见故障及处理变压器过流保护动作 试送电良好时，逐路查出故障线路 检查变压器几个测设备是否短路
变压器常见故障及处理变压器过流保护动作
8
8.若因电路引起，则应在排除故障因数后方能 送电
变压器的异常运行及事故处理
变压器的异常运行及事故处理1、异常现象及处理方法，发生以下故障之一时，应立即将变压器停运，事后报告当值调度员和主管领导：(1)变压器声响明显增大，很不正常，内部有爆炸声；(2)严重漏油或喷油，使油面下降到低于油位计指示限度；(3)套管有严重的破损和放电现象；(4)变压器冒烟着火；(5)当发生危及人身和设备安全的故障，而变压器的有关保护拒动时；(6)当变压器附近的设备着火、爆炸或发生其它情况，对变压器构成严重威胁时。
，允许先报告当值调度员和上级领导联系有关部门后，将变压器停运：(1)变压器声音异常；(2)变压器油箱严重变形且漏油；(3)绝缘油严重变色；(4)套管有裂纹且有放电现象；(5)轻瓦斯动作，气体可燃并不断发展。
1.3变压器油温的升高超过报警值时，应按以下步骤检查处理：(1)检查变压器的负荷和冷却介质的温度，并与在同一负荷和冷却介质温度下正常的温度核对；(2)核对温度表；(3)检查变压器冷却装置；(4)假设温度升高的原因是由于冷却系统故障，且在运行中无法修复者，应将变压器停运修理；假设不需停运修理时，则值班人员应申请调整变压器的负荷至允许运行温度下的相应容量。
(5)变压器在各种超额定电流方式下运行，假设油温超过85℃，应立即申请降低负荷。
1.4 变压器自动跳闸处理：主变压器无论何种原因引起跳闸，一方面应尽快转移负载，改变运行方式。
另一方面查明何种保护动作。
检查保护动作有无不正常现象，跳闸时变压器有无过载，输馈线路有无同时跳闸，除确认是误动作可以立即合闸外，应测量绝缘电阻并根据以下情况进行判断处理：(1)因过负载引起跳闸，在减少负载后将主变投入；(2)因输、馈电线路及其它设备故障影响越级跳闸时，假设变压器绝缘电阻及外部一切正常，瓦斯继电器又无气体，可切除故障线路(设备)后恢复变压器运行；(3)保护未掉牌并无动作过的迹象，系统又无短路，检查各方面正常，此时应检查继电器保护二次回路及开关机构是否误动作，如果误动作，在消除缺陷后，可以恢复变压器运行。

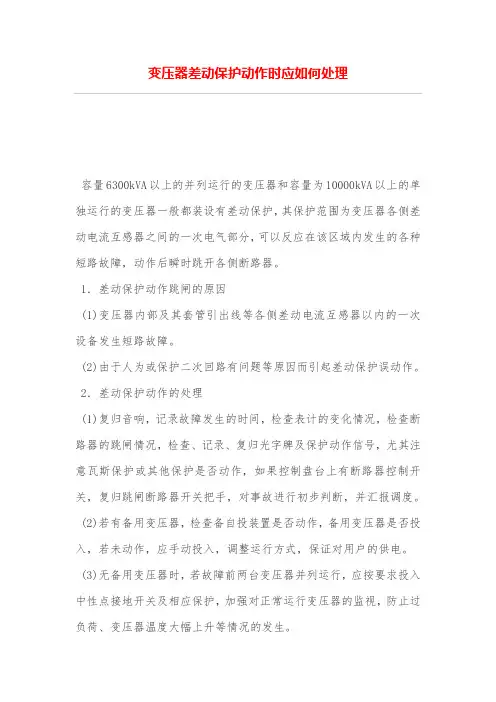

变压器差动保护动作时应如何处理
变压器差动保护动作时应如何处理容量6300kVA以上的并列运行的变压器和容量为10000kVA以上的单独运行的变压器一般都装设有差动保护，其保护范围为变压器各侧差动电流互感器之间的一次电气部分，可以反应在该区域内发生的各种短路故障，动作后瞬时跳开各侧断路器。
1．差动保护动作跳闸的原因(1)变压器内部及其套管引出线等各侧差动电流互感器以内的一次设备发生短路故障。
(2)由于人为或保护二次回路有问题等原因而引起差动保护误动作。
2．差动保护动作的处理(1)复归音响，记录故障发生的时间，检查表计的变化情况，检查断路器的跳闸情况，检查、记录、复归光字牌及保护动作信号，尤其注意瓦斯保护或其他保护是否动作，如果控制盘台上有断路器控制开关，复归跳闸断路器开关把手，对事故进行初步判断，并汇报调度。
(2)若有备用变压器，检查备自投装置是否动作，备用变压器是否投入，若未动作，应手动投入，调整运行方式，保证对用户的供电。
(3)无备用变压器时，若故障前两台变压器并列运行，应按要求投入中性点接地开关及相应保护，加强对正常运行变压器的监视，防止过负荷、变压器温度大幅上升等情况的发生。
(4)若差动保护动作使变压器各侧断路器跳闸，造成母线失压，则按规定拉开失压母线上的相应的线路断路器及电容器断路器。
(5)进行一次设备检查。
1)检查变压器及其套管引出线等差动保护范围内的一次设备是否有损伤，瓷质部分是否完整，有无闪络放电痕迹．有无短路现象，有无异物落在设备上。
2)检查变压器外部有无因内部故障引起的现象，如喷油、着火、冒烟等。
3)检查差动保护范围外的其他电气设备是否存在故障。
(6)根据保护动作情况及检查结果，进行分析判断及处理。
1)若检查发现变压器本体有明显的故障现象，应停电检修处理，试验合格后方能投运。
2)若差动保护动作跳闸的同时，瓦斯保护也动作，则很有可能为变压器内部故障，应经内部检查并试验合格后，方可投入运行。
3)若差动保护范围内的一次设备无明显故障现象，变压器瓦斯等保护也没有动作，经检查发现，差动保护范围外的设备有故障并发出保护动作信号，可将外部故障隔离后，测量变压器绝缘无问题，根据调度命令试送一次。
一起由励磁涌流引起主变跳闸的分析及解决措施
一起由励磁涌流引起主变跳闸的分析及解决措施摘要：本文分析了一起变压器空载充电操作过程中，较大的励磁涌流造成相关保护装置的误动作跳闸事件。
本文从励磁涌流产生的特点及其形成的原理，并结合现场相关差动保护定值和录波报告的实际情况，探讨励磁涌流与变压器内部故障电流区别，进而探讨变压器励磁涌流的抑制机理，并提出了一些解决和预防的措施。
关键词：变压器励磁涌流故障差动保护前言随着电网规模不断扩大，电力变压器的使用数量越发的增加，然而变压器作为电力系统电压转换的设备，其工作原理是根据电磁感应制成的静止设备，在对变压器进行空载充电或者遇到外部故障突然甩负荷或切除故障之后恢复工作电压时，变压器绕组线圈就会因磁路饱和而产生励磁涌流。
然而作为变压器主保护之一的差动保护面对励磁涌流的影响虽能够作出相应的闭锁但是在实际的应用中效果却不达预期，依然会因励磁涌流而造成保护的误动。
为此本文想通过一起因励磁涌流引起的变压器跳闸事件，透过励磁涌流产生的机制来识别涌流，从而改善涌流对保护的影响，达到减少或避免保护的误动。
1、变压器励磁涌流的产生及其特点1.1励磁涌流的形成电力变压器是通过应用电磁感应原理，合闸前U=0，此时绕组在铁芯磁路中的磁通为0即磁通势为零，在合闸瞬间，外电压的作用下，将使变压器绕组的磁场发生变化，但是由于变压器绕组类似于电感线圈，在感应回路中其磁通特性不能发生突变，因此，根据磁链守恒原理变压器的铁芯线圈间产生一个非周期分量的磁通Φfz，其幅值为Φm，，并通过很大的励磁电流来抵消外电压产生的磁场的变化，由于变压器的铁芯越材料具有非线性特性，若铁芯越饱和，则产生的抵消外磁通所需的励磁电流就愈大。
如果变压器内部由于做过高压试验而有剩磁的，且其剩磁极性又相同时，则将使铁芯饱和程度加深，使绕组的励磁电抗大幅降低，而产生更大的励磁涌流。
电力变压器电压为U，磁通为Φm则有：图2 空载合闸时的励磁涌流波形图3 变压器的故障电流2.2故障电流的特点：1）变压器发生短路故障时，产生的短路电流谐波含量比较少。
变压器后备保护分析与动作跳闸处理原则.ppt
检查该母线无故障现象，对其充电 正常后，恢复该母线上无故障线路的供电 检查分析断路器拒跳的原因
后备保护动作跳闸处理
后备保护动作跳闸处理 2、母线故障主保护拒动
检查保护动作情况：无其它保护动作; 检查站用电情况：备用站用电已自动投入。 按规定拉开母线上各线路（包括电容器）开关 现场检查母线连接设备所变有异常现象 拉开所变SO1刀闸，隔离故障点 检查无其它异常，依次恢复母线及出线送电 检查分析主保护未动作原因
后备保护动作跳闸处理
后备保护动作跳闸处理 3、无其他保护动作
检查无其它保护动作、现场检查设备无异常。 不能确定越级跳闸线路。 按规定拉开母线上各线路（包括电容器）开关
合上开关，对母线试送电
母线送电正常后，逐条试送各线路 试送中发现电流冲击，或保护动作跳闸，隔离该试 送线路，恢复其它无故障线路供电
检查分析故障原因
后备保护动作跳闸处理
后备保护动作跳闸处理 4、主变故障
检查发现变压器主保护有动作，则不能送电，应进 一步检查处理。
按规定拉开母线上各线路（包括电容器）开关
合上母联210开关，由#2主变对母线试送电
母线送电正常后，逐条试送各线路，注意防止#2主 变过负荷
检查分析故障原因
后备保护动作跳闸处理
后备保护动作跳闸处理
跳开中压（或低压）侧母线 分段（或母联）开关
跳开中压（或低压）侧开关
跳开变压器三侧开关
后备保护动作跳闸处理
后备保护动作跳闸处理 后备保护动作跳闸处理
后备保护动作跳闸处理
检查判断 故障和停 电范围,站 用电失去 可先倒站 用电
出线故障
母线故障 可以隔离
断开故障线路开关, 若开关断不开拉开 两侧刀闸
接地
变压器励磁涌流导致的断路器跳闸处理
变压器励磁涌流导致的断路器跳闸处理【摘要】某新投入使用的两个变电所，在对变压器进行高电压充电时，两个变压器发生了数次短路，经对记录的结果进行了分析，认为是由于励磁涌流造成的，而开关跳闸的原因是由于发电机的短路和过电流的原因。
关键词：励磁涌流；差动保护；交叉闭锁1.变压器励磁涌流原理分析对于变压器而言，具有铁芯饱和非线性特点，在空载合闸过程中以及区域外部故障的截断与修复过程中，都会产生与薄弱环节相似的励磁涌流现象。
由于励磁因子的作用，激磁涌流中有直流成分，而在时轴的一边则会产生一种保护性的结构，可形成时间轴一侧的偏向系统使得励磁用过对电流变化的影响。
由于磁滞回线与坐标系不是对称的，因此，在分析中可以得知励磁阻抗在正负半周中会形成不对称的发展趋势，激励电流中存在着偶次谐波成分。
然而，如果其中不含有直流分量，那么在磁场的作用下，磁滞回线将会在磁场的中心位置产生对称性，即使磁场达到了饱和状态，励磁的电压也会因为次级共振而发生失真。
为此，必须对其进行科学合理的探讨，并制定出一套完整的探讨计划。
针对变压器励磁涌流问题，必须采用单相变压器的方法来确定三相交流励磁涌流的具体状况。
本文从理论上对单相变压器的励磁涌流进行了研究，从理论上全面地考虑了空载合闸的现实状况，并对其进行了简单的剖析和探讨，以便获得正确的结果。
假定供电阻抗为0，不进行合闸回路的数值分析，而不考虑溢流流形的衰减，则在闭合过程中，若供电电压为u=Umsin(Wl+a)，则当二次侧开路时，无负载时的变压器电压为u无限大时，可以不考虑变压器的漏抗压降，而一次绕组间距为1，则可用方程式进行运算，从而得出一个科学合理的数学模型。
在这段时间内，可以看出，变压器的铁芯是一个具有非线性特性的，极有可能产生跳闸，从而产生励磁涌流。
通过实验和计算，得出了激磁涌动的初始时刻与时间轴的一端是相邻的，其中的次谐波成分较多，在前一段的振荡期间，励磁涌流的波形是一种间歇式的，也就是说，两个波形之间会产生不连续的角度，这与磁心的工作不饱是联系在一起的，必须要有一个明确的饱和度，才能更好的进行研究。
变压器设备运行异常现象及处理方法
附录C：（资料性附录）设备运行异常现象及处理方法1．变压器设备1.1变压器在运行中，发生下列故障之一时，应立即将变压器停运，事后报告当值调度员和主管领导：(1)变压器声响明显增大，很不正常，内部有爆炸声；(2)严重漏油或喷油，使油面下降到低于油位计指示限度；(3)套管有严重的破损和放电现象；(4)变压器冒烟着火；(5)当发生危及人身和设备安全的故障，而变压器的有关保护拒动时；(6)当变压器附近的设备着火、爆炸或发生其它情况，对变压器构成严重威胁时。
1.2当变压器发生下列情况之一时，允许先报告当值调度员和上级领导联系有关部门后，将变压器停运：(1)变压器声音异常；(2)变压器油箱严重变形且漏油；(3)绝缘油严重变色；(4)套管有裂纹且有放电现象；(5)轻瓦斯动作，气体可燃并不断发展。
1.3变压器油温的升高超过报警值时，应按以下步骤检查处理：(1)检查变压器的负荷和冷却介质的温度，并与在同一负荷和冷却介质温度下正常的温度核对；(2)核对温度表；(3)检查变压器强迫冷却装置；(4)若温度升高的原因是由于冷却系统故障，且在运行中无法修复者，应将变压器停运修理；若不需停运修理时，则值班人员应申请调整变压器的负荷至允许运行温度下的相应容量。
(5)变压器在各种超额定电流方式下运行，若油温超过85℃，应立即申请降低负荷。
1.4 变压器自动跳闸处理：主变压器无论何种原因引起跳闸，一方面应尽快转移负载，改变运行方式。
另一方面查明何种保护动作。
应立即停止潜油泵，检查保护动作有无不正常现象，跳闸时变压器有无过载，输馈线路有无同时跳闸，除确认是误动作可以立即合闸外，应测量绝缘电阻并根据以下情况进行判断处理：(1)因过负载引起跳闸，在减少负载后将主变投入；(2)因输、馈电线路及其它设备故障影响越级跳闸时，若变压器绝缘电阻及外部一切正常，瓦斯继电器又无气体，可切除故障线路(设备)后恢复变压器运行；(3)保护未掉牌并无动作过的迹象，系统又无短路，检查各方面正常，此时应检查继电器保护二次回路及开关机构是否误动作，如果误动作，在消除缺陷后，可以恢复变压器运行。
35kV变电站运行中故障跳闸的分析与处理
35kV变电站运行中故障跳闸的分析与处理作者：陈春香来源：《科技资讯》 2014年第35期陈春香（国网江西宁都县供电有限责任公司江西宁都342800）摘要:在电力系统及设备的运行过程中，各种故障时有发生，故障的表现也千变万化，其中跳闸是直接切断局部电网运行，常见且直观的主要故障表现，正确处理和及时排除故障，恢复正常供电，是电力系统运行维护人员的基本职责和技能要求。
研究者根据多年的变电站工作运行实践，从设备与系统配置的保护措施入手，分析总结了35kV变电站运行中变压器故障跳闸、母线故障跳闸、线路故障跳闸、越级故障跳闸等的故障现象、原因以及有效的处理方法措施，旨在与同行们探讨分享变电运行的经验。
关键词: 变电站运行故障跳闸现象分析处理中图分类号:TM727文献标识码:A文章编号:1672-3791（2014）12（b）-0105-02宁都县境内现有220kV变电站1座（横田）、110kV变电站4座（宁都、赤水、温坊、竹笮）、35kV变电站20座。
其中220kV变电站由市直管；110kV变电站基本为市县共管；35kV变电站刘坑（中心）、七里2座由县直管，其他18座为站所合一，由县负责维护，运行管理则以乡镇供电所为主。
多年来，研究者主要在县公司直管的刘坑中心变、七里变等几座35kV变电站，以及赤水、温坊等110kV变电站进行值班、运行、维护工作，电力设备和电力系统在运行中各种故障时有发生，故障的表现现象也各不相同，而跳闸则是直接切断局部电网运行，最常见、直观的故障表现之一，正确处理及时排除故障，恢复正常供电，是变电运行值班人员的基本职责和技能水平要求。
通过在上述几座35kV变电站的运行管理工作经验，对变电站运行过程中常见的跳闸现象，以及产生原因、处理措施进行了分析总结，期望探讨不断提高变电运行效益的方法。
1主要运维变电站概况1.1 刘坑中心变电站刘坑中心变电站是宁都县第一座35千伏变电站，1975年1月起投运，2台主变容量为6300 kVA，担负着全县的工农业生产及居民生活用电的供电任务。
变压器过流保护等后备保护动作跳闸的处理
范建军 Байду номын сангаас 信阳 公司’ 河南 供电
摘 要 ： 压 器 是 电力 系统 中最 重 要 的 电气 设 备 之 一 ， 的正 常 运 变 它
护动作 跳 闸。 母线 故 障时 的故 障点 ， 又分 为可 以用 开关 和 备保 护 动作 ， 侧跳 闸 ， 按母 线 失压 事 故 的 处理 方法 进 单 应
２ １根据 保 护动作 、 ． 信号 、 表 指示 等情 况 ， 断故 障 仪 判 变压 器过流 等后备保护 动作跳 闸， 主保护 未动作 ， 一般 范 围和 停 电范 围 。检查 各 分路 有无 保护 动作信 号 ， 站用 若 应视 为外部 （ 差动 保护 范 围以外 ） 障 ， 故 即母 线故 障或 线路 电失去 可先倒 站 用 电， 复事故 照 明。 恢 故障越 级使 变压器 后备 保护 动作 跳 闸。变压器 本体 发生故 ２２ 断开 失压 母 线上 各 分路开 关 ， ． 并检 查 是否 确 已断 障， 由过 流等后备 保护动作 跳 闸的几 率很小。 变压器过 流等 开 ， 现 由未 断开 的应手 动打 跳 或拉开 两侧 刀 闸。断开 电 发 后备 保护动作 跳 闸， 要正确 判断故 障范围和停 电范 围 ， 必须 容器组 开 关。 熟知 变压器 后备保护 的保护范 围和动作 时跳 哪 些开 关。 ２３ 分 路上 有保 护动 作信 号 时 ， 立即将 有 保护 信号 ． 应 １ 变压器 后 备保护 的保 护范 围和动 作 时跳哪些 开关 的线路开 关 断开 ， 若断 不开 应拉 开两 侧 刀闸。 检查 母线 及 １１ 单 侧 电 源 的 双 圈 降 压 变 压 器 ： 备 保 护 一 般 装 在 ． 后 变压器 跳 闸开 关无 问题 ， 合上 变压 器 跳 闸侧 开 关 ， 对失 压 高压 侧 ， 为低压 侧 母线及 各分 路 的后 备 保护。动作 时 ， 作 其 母 线充 电正 常后恢 复其余 各分路 的供 电。然后检 查故 障线 第 一 时 限跳低 压侧 母线 分段 （ 母联 ） 关 ， 二 时限跳 变 或 开 第 路开 关拒跳原 因。 压器 两侧 开关 。 ２４ 各 分路 上均 无保 护 动作信 号 时 ， ． 应检 查 失压 母 线 １２ 单侧 电源的三 圈降压 变压 器 ： ． 中低 压 侧 的后 备保 及连接 设备 有无故 障迹 象及 异常。根 据检 查结 果 ： 护， 分别作 相应 的中地侧 母线和 线路 的后 备保护 。 动作 ， 其 ２４１ 发现 由故 障现象 ， 障点可 以隔离 时 ， ．． 故 立即拉开 第 一时 限跳 本侧 母 线分段 （ 母联 ） 关 ， 二 时 限跳 变压 或 开 第 刀 闸隔离 之 。合上 变压 器跳 闸侧开 关 ， 对失压 母线 充 电正 器 本侧 （ 故 障的 一侧 ） 关。高压 侧 的后 备 保护 ， 为 中 有 开 作 低压 侧 的 总后备 ， 又是 变压器 本 体 的后 备 保 护 ， 动作 时跳 常后恢 复 对用户 的供 电。 ２４２ 发现 母线有 故 障 ，故 障点不 能 由开 关 或刀 闸隔 ．． 变压 器 三侧 开 关 ， 动作 时 限大于 中低 压侧 后 备保 护 的动 其 离 时 ， 分路 转移 负 荷。 母线 接线 ， 各 双 可将 各分路倒 至 另一 作 时 限。 的三 圈变压 器在 中压 或低压 侧 不装过 流等 后备 有 保护 ， 由高 压 侧 后 备 保 护 的第 一 、 时 限代 替 ， 二 动作 时 第 段 母线恢 复送 电。
