超外差收音机实验报告
一、实验名称：晶体管超外差收音机安装与调试 二、实验目的： 1. 了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。 2. 学习并掌握超外差收音机的工作原理 3. 了解超外差式收音机的调试方法。 4. 熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。
三、实验原理图 四、元器件清单
五、超外差收音机工作原理 元件 型号 数量 位号 元件 型号 数量 位号 三极管 9013 2只 V6、V7 电阻 56Ω 1只 R5 三极管 9014 1只 V5 电阻 100KΩ 2只 R7、R10 三极管 9018 4只 V1、V2、V3、V4 电阻 120KΩ 1只 R1 发光二极管 红色 1只 LED 瓷片电容 103 1只 C2 磁棒及线圈 4x8x80mm 1套 T1 瓷片电容 C1、C4、C5 振荡线圈 TF10（红色） 1只 T2 瓷片电容 223 7只 C6、C7、C10 中频变压器 TF10（黄色） 1只 T3 瓷片电容 C11 中频变压器 TF10（白色） 1只 T4 电解电容 4.7uF 2只 C3、C8 中频变压器 TF10（绿色） 1只 T5 电解电容 100uF 3只 C12、C13、C9 输入变压器 蓝色 1只 T6 双联电容 CBM-223PF 1只 CA
扬声器 0.5W 8Ω 1只 BL 耳机插座 ø3.5mm 1只 CK 电位器 10KΩ 1只 RP 装配说明书 1分 电阻 51Ω 1只 R8 机壳上盖 1个 电阻 100Ω 2只 R13、R15 机壳下盖 1个 电阻 120Ω 2只 R12、R14 刻度面板 1块 电阻 150Ω 1只 R3 调谐拨盘 1只 电阻 220Ω 1只 R11 电位器拨盘 1只 电阻 510Ω 1只 R16 磁棒支架 1只 电阻 680Ω 1只 R9 印刷电路板 1块 电阻 1KΩ 1只 R6 电池极片 1套 正、负及连片各一个 电阻 2KΩ 1只 R2 螺丝 5个 电阻 30KΩ 1只 R4 导线 红、黄 4根 图一、超外差调幅收音机电路方框图 本机振荡信号与欲接收的高频信号进入混频管后，由于晶体三极管是非线性元件，在混频管输出就会得到除欲接收的高频信号（设其频率为f1）及本机振荡信号（设其频率为f2）外，还需要按一定规律产生的一些新的频率信号，如频率为f2+f1、f2-f1等信号。这些信号经过混频管输出端的调谐回路——中频变压器（简称中周）选择后，只允许f2-f1=465kHz的信号送入下一级。465kHz称为中频信号。例如，当收音机接收810kHz电台信号时，收音机的本机振荡产生的振荡信号频率为1275kHz，1275kHz比810 kHz 高465 kHz ，送到中频放大器的信号频率为465 kHz 。 从混频管输出的中频信号是微弱的，为了使收音机又足够的灵敏度，必须把微弱的中频信号进行放大后再检波。为了保证有足够的放大量，一般收音机有两级中频放大级，用三只中频变压器，它们都被调在465 kHz 中频信号频率上，所以465 kHz 中频信号得以顺利通过而得到足够的放大量，其它频率的干扰信号受到中频变压器的抑制而被大大消弱。因而中频放大级对于收音机的灵敏度和选择性有着决定性的影响。 经过中频放大后465 kHz 的中频信号，是一种载波信号，它仍携带着音频信号，还需要有检波器把音频信号检出来。 通过检波器检出的音频信号是很微弱的，一般只有几毫伏，还不足以去推动扬声器发出声音，所以还要经历低放级（前置放大级）放大后再通过功率放大级放大后，才能推动扬声器发出宏亮悦耳的声音。 为了减小由于电磁波在传播过程的强弱变化而引起的音量不稳定，同时为了保证在收强信号时，不致产生失真，收音机需要加入自动增益控制电路。 超外差式收音机具有以下优点：（1） 接收高低端电台（不同载波频率）的灵敏度一致；（2） 灵敏度高；（3） 选择性好（不易串台）。
六、实验内容与步骤 1、收音机装配 装配顺序：装配电阻→装配固定电容→装配电解电容→装配三极管、二极管→装配中周、变压器→装配可变电容器、电位器、耳机插口→装配天线线圈、磁棒→ 装配电池线、耳机插孔线、喇叭线。 2、收音机调试 调试方法： 待所有元器件都焊接完成后，测量电流，关掉电位器开关，装上电池（注意正负极）用万用表25mA档表笔跨接在电位器开关的两端（黑表笔接电池负极、红表笔接开关的另一端）若电流指示小于10mA，则说明可以通电，将电位器打开（音量旋至最小即测量静态电流）用万用表分别依次测量D、C、B、A、四个电流缺口，若测量的数值A点电位0.25~0.4mv，B点大于A点，0.4~0.6mA，C点大于B点，1.5~3mA，D点位4~7mA,即可用烙铁将四个缺口依次连通，再把音量调到最大，调双联拨盘即可收到电台。在安装电路板时注意把喇叭及电池引线埋在比较隐蔽的地方，并且不要影响调谐拨盘的旋转和避开螺丝桩子，电路板挪位后再上螺丝固定。当测量电流不在规定电流值左右要仔细检查三极管极性有没有装错，中周是否装错位置以及虚假错焊等，若测量哪一级电流不正常则说明那一级有问题。 ⑴调整静态工作点 在印制电路板上找到晶体三极管集电极电流检测缺口，并用烙铁烫开缺口上的焊锡。无检测缺口的印制电路板，可用小刀在被测三极管集电极电路切开一缺口，再将调到直流电流档的万用表串接到缺口处，通过调节偏置电阻，使万用表所指示值符合该级规定的工作电流。
Rb
⑵调整中频 用万用表调整用万用表的直流电流档调整中频频率的原理是，当三个中频变压器统调于465KHz频率时，中频输出信号最强，AGC信号也最强，使被自动增益控制的中放管（第一级）的集电极电流最小。用万用表调整的电路如下图。将万用表调到直流电流合适的量程，串入集电极回路中，加0.047uF电容 为了有中频通路，加1K欧电位器是利用他的分流作用便于调整电流表量程的满度。
3、电路各部分功能简介 ①输入回路 从磁性天线感应的调幅信号送入CA和T1组成的输入回路进行调谐，选出所需接收的电台信号，通过互感耦合送入变频管V1的基极。 ②变频级 变频级是由一只晶体管V1同时起本振和混频作用的自激式变频电路。本振回路由T2、CB组成，它是互感耦合共基调射式的LC振荡电路。T2抽头是为了减小晶体管的输入阻抗对振荡回路的影响。本振信号通过耦合电容C2从V1的 射极注入，它与输入回路耦合到V1管基极的高频调幅信号在V1管中混频，由集电极调谐回路（中周）选出二者的差频即465KHZ的中频信号，然后再将中频信号送入中放电路去放大。 ③中放级 中放级由V2、V3组成两级单调谐中频选频放大电路。各中频变压器均调谐于465KHZ的中频频率上，以提高整机的灵敏度、选择性和减小失真。 ④检波级 经中频放大级放大了的中频信号，由中频变压器送至V4进行检波，检波后的残余中频及高次谐波由C6C7和R8组成的滤波电路予以滤除电路予以滤除。音频信号由C8耦合到低放级去放大。电位器RW是音量调节电位器兼做电源开关。 ⑤低放级与功率输出级 V5为低频放大级，接成固定偏置电路。功放输出为典型的OTL电路，由V6和V7等组成。V6、V7为互补推挽输出级。
七、安装、调试注意事项：
安装前要认真认真学习实验指导书，仔细阅读安装说明书，先熟悉各个元器件的型号、参数、管脚分布及性能，检查各个元器件，了解焊接注意事项，将所有元件排列整齐，注意排除因裸线相碰造成的短路。 1 、电阻的检查：通过电阻的色环读出各电阻的电阻值并用万用表进行验证，检查其数量与参数是否与清单一致。 2 、电容的检查：因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表R×10k挡，用两表棒分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。检测10PF-0.01μF固定电容器可选用万用表R×1k挡。对于0.01μF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。一般情况下，1~47μF间的电容可用R×1k挡测量，大于47μF的电容可用R×100挡位测量。 3、二极管的检查：选择万用表R×1k 的欧姆档，其中黑表棒作为电源正极，红表棒作为电源负极，根据二极管正向导通、反向阻断的单向导电性将表棒对调一次即可测出其极性及好坏。 4、 三极管的检查：①三极管的基极和管型的辨识：先将万用表置于R×lk欧姆档，将红表棒接假定的基极B，黑表棒分别与另两个极相接触，观测到指针偏转很小(或很大)，再将红黑两表棒对换，观测指针偏转都很大(或很小)，则假定的基极是正确的;且晶体管的管型为PNP型（或NPN型）。用同样的方法可检测出NPN型三极管的基极和管型。②三极管集电极、发射极的辨识：若被测管为NPN三极管，让黑表棒接假定的集电极C ，红表棒接假定的发射极E。两手分别捏住B、C两极充当基极电阻RB，注意不要让两手相接触。注意观察电表指针的
收音机的实习报告4篇
收音机的实习报告4篇收音机的实习报告篇1一、目的意义。
熟悉手工焊锡的常用工具的使用及其维护与修理。
基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。
了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
了解电子产品的焊接、调试与维修方法。
通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。
二、原理。
天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
三、安装调试。
1、检测。
（1）通电前的预备工作。
（2）自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。
（3）接入电源前必须检查电源有无输出电压（3V）和引出线正负极是否准确。
（初测。
）（4）接入电源（注意、—极性），将频率盘拨到530KHZ无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流。
超外差是收音机的制作
超外差式收音机的制作由于直接放大式收音机的灵敏度比较低, 只能接受本地区强信号的电台, 接收远地电台的能力较弱, 它的选择性差, 接收相邻频率的电台信号时存在串台现象。
为了提高灵敏度和选择性, 就要采用超外差式收音机。
超外差式收音机有别于直放式收音机的特点是它不直接放大广播信号, 而是通过一个叫变频级的电路将接收的任何一个频率的广播电台信号变成一个固定中频信号(我国规定中频频率是4 6 5 KHz), 由中频放大器进行放大, 然后进行检波, 得到音频信号, 最后推动扬声器工作。
中夏牌S 6 6D型收音机, 采用典型六管超外差式电路, 具有安装调试方便、工作稳定、灵敏度高、选择性好等特点, 功放级采用无输出变压器的功率放大器, (OTL电路), 有效率高、频率特性好、声音宏亮、耗电省等特色。
是一款值得青少年无线电爱好者动手制作的套件。
一、电路的工作原理图1是中夏S 66D型收音机的原理电路图。
为了分析方便, 它的工作过程可以画成方框图, 如图2。
1.输入调谐电路输入调谐电路由双连可变电容器的CA和T 1的初级线圈Lab组成, 是一并联谐振电路, T l是磁性天线线圈, 从天线接收进来的高频信号, 通过输入调谐电路的谐振选出需要的电台信号, 电台信号频率是f=l／2πLabCA, 当改变CA时, 就能收到不同频率的电台信号。
2.变频电路本机振荡和混频合起来称为变频电路。
变频电路是以VT l为中心, 它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。
VT l、T2.CB等元件组成本机振荡电路, 它的任务是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。
由于C l对高频信号相当短路, T l的次级Lcd的电感量又很小, 对高频信号提供了通路, 所以本机振荡电路是共基极电路, 振荡频率由T2.cB控制, CB是双连电容器的另一连, 调节它以改变本机振荡频率。
七管收音机实验报告
七管收音机实验报告一、实验目的与原理本次七管收音机实验旨在通过实践操作，深入理解收音机的基本工作原理，掌握七管超外差式收音机的装配与调试技术。
实验通过搭建和调试收音机电路，学会使用电子测试仪器，分析收音机性能，培养实验者的动手能力和解决实际问题的能力。
收音机的工作原理基于无线电波的接收、选频、放大和解调等过程。
七管超外差式收音机采用超外差式电路结构，通过变频级将接收到的高频信号转换为中频信号，再利用中频放大器进行信号放大，最终通过检波器将中频信号还原为音频信号，驱动扬声器发声。
二、实验器材与准备实验所需的器材主要包括：七管超外差式收音机套件、电烙铁、焊锡、松香、绝缘胶带、螺丝刀、万用表、示波器、信号发生器、电源适配器等。
在实验前，需对实验器材进行仔细检查，确保器材完好无损，并熟悉各种器材的使用方法。
三、电路搭建与调试根据实验指导书和收音机套件提供的电路图，仔细核对元器件的型号、规格和数量，确保准确无误。
使用电烙铁和焊锡，按照电路图将元器件焊接到相应的位置。
焊接过程中要注意焊接质量，避免虚焊、短路等现象的发生。
焊接完成后，仔细检查电路连接是否正确，有无焊接错误或遗漏。
然后使用万用表对电路进行初步测试，检查电源电路、各级放大器电路、检波电路等是否正常工作。
在电路搭建的基础上，进行调试工作。
通过调整各级放大器的工作点，使收音机能够接收到清晰稳定的信号。
调试过程中，需要不断观察示波器的波形，调整元器件的参数，使电路性能达到最佳状态。
四、性能测试与分析在电路调试完成后，对收音机的性能进行测试。
测试内容包括接收频率范围、灵敏度、选择性、失真度等指标。
使用信号发生器向收音机输入不同频率和幅度的信号，观察收音机的接收情况。
通过调整收音机的调谐旋钮，测试其接收频率范围和选择性。
使用示波器和万用表等测试仪器，对收音机的各级放大器电路进行性能测试。
分析各级放大器的工作状态，以及它们对整机性能的影响。
对收音机的失真度进行测试，分析失真产生的原因，并提出改进措施。

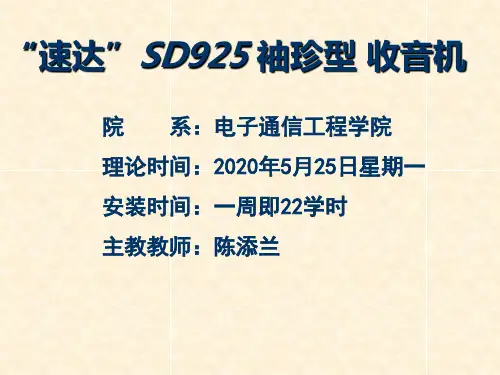

超外差AM收音机
超外差式收音机的优缺点：
优 点：灵敏度高，选择性好，音质 好（通频带宽）工作稳定（不容易自 激） 缺 点：镜像干扰（比接收频率高两 个中频的干扰信号），假响应（变频 电路的非线性）
超外差式收音机电路的主要特点
超外差式是与直放式相对而言的一种接 收方式。 超外差式收音机能把接收到不同的电台 信号频率都变成固定的中频信号(465kHz) →放大器对这个固定的中频信号进行放大。 在选择回路（输入回路）或高频放大器与检 波器之间插入一个变频器及中频放大器。
元件构成的电路图如图3所示
T1的作用
L1 L2
作用是把磁性天线附近的电磁波汇聚到磁性天线上， 并感应给调谐线圈L1。 长度为5－20cm；L1通常使用Φ0.07mm*7的多股铜制 纱包线。 也可以用单股铜制漆包线绕制。一般为80～120匝。 输入线圈L2一般为L1匝数的十分之一左右。
双联 CBM223P的作用
中频放大电路是收音机的重要组成部分，它是决定收音机 灵敏度及选择性的关键电路。
三、中放回路
中频放大电路的设计要求：
增益要高：中频放大电路的增益越高，收音机的整机灵
敏度也就越高。
选择性要好：选择性好，就可以有效地避免邻近电台信 号对接收电台信号的干扰。 通频带要合适： 调幅中频信号的中心频率为465KHz，电 台发射信号频带宽度为9 KHz，因此，要求中频放大电路的 频带宽度应在460.5～469.5 KHz之间，即中频放大电路应具 有9 KHz频带宽度。
输入的不同频率的高频信号变换成固定的465kHz的中频
信号。
二、变频回路
变频回路包括的元件
C9018 H331
T2
T3 若干个电阻
元件构成的电路图，如图5所示。
广西科技大学——超外差收音机课程设计报告
超外差课程设计报告1 设计目的1、熟悉晶体管超外差收音机各组成部分，工作原理和电路元件的作用原理。
2、初步掌握晶体管超外差收音机的安装与调试。
3、培养分析问题和解决问题的能力，对动手实践能力有所提高。
4、培养动手能力及严谨的科学作风，加深我们对理论知识的理解，帮助我们学习专业知识。
5.加深理论与实践的结合，为今后的学习做更好地准备。
2所需器材1、9018型袖珍收音机实验套件2、电烙铁3、螺丝刀、镊子、剪刀等必备工具。
4、松香和锡条5、两节5号电池。
3 课程设计概要1、熟悉电路元件，掌握电烙铁的使用方法。
2、熟悉收音机的电路原理图、检查清点各种收音机装配零件。
3、掌握各元器件焊接方法并调试元器件的好坏。
4、焊接各种零件。
安装时先安装低矮和耐热的元件（如电阻），然后再安装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管）。
5、调试收音机。
4原理介绍收音机原理就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机变成音波。
由于广播事业发展，天空中有了很多不同频率的无线电波。
如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。
为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。
选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。
上面所讲的是最简单收音机称为直接检波机，但从接收天线得到的高频天线电信号一般非常微弱，直接把它送到检波器不太合适，最好在选择电路和检波器之间插入一个高频放大器，把高频信号放大。
即使已经增加高频放大器，检波输出的功率通常也只有几毫瓦，用耳机听还可以，但要用扬声器就嫌太小，因此在检波输出后增加音频放大器来推动扬声器。
超外差调频接收机课程设计报告范文
超外差调频接收机课程设计报告范文一、调频接收机的主要技术指标1工作频率范围接收机可以接受到的无线电波的频率范围称为接收机的工作频率范围或波段覆盖。
接收机的工作频率必须与发射机的工作频率相对应，如调频广播收音机的频率范围为(88～108)MH，是因为调频广播收音机的工作范围也为(88～108)MHz。
2灵敏度接收机接收微弱信号的能力称为灵敏度，通常用输入信号电压的大小来表示，接收的输入信号越小，灵敏度越高。
调频广播收音机的灵敏度一般为（2～30）uV。
3选择性接收机从各种信号和干扰中选出所需信号（或衰减不需要的信号）的能力称为选择性，单位用dB（分贝）表示，dB数越高，选择性越好。
一般调幅收音机频偏10kHz的选择性应大于20dB，调频收音机的中频干扰比应大于50dB。
4频率特性接收机的频率响应范围称为频率特性或通频带。
调频机的通频带一般为200kHz。
5输出功率接收机的负载上获得的最大不失真（或非线性失真系数为给定值时）功率称为输出功率。
二调频接收机设计1调频接收机的工作原理及频谱与波形图图一超外差式调频接收机组成框图图2超外差原理的频谱与波形图2各组成部分的功能一般调频接收机的组成框图如图一所示2.1输入调频回路又称天线回路。
它的主要功能是选择所需电台的信号，抑制不需要的信号与干扰，特别是要滤除中频干扰，同时也要求输入回路的插入损耗小，并使天线阻抗和高放管的输入阻抗相匹配，并传输最大的功率，避免信号来回反射。
输入回路常常是一带通滤波器。
2.2高频放大器也称射频放大器。
它应具有足够的增益，通常约为10dB，而且要求低噪声，这样可降低整个接收机的噪声系数；要求选频放大，以抑制不需要的信号与干扰，如镜像干扰以及在混频级可能引起各种互调失真的某些信号；要求加一定得自动增益控制，以防止输入过强信号时，引起中放级的过载；同时，也要求高频放大器能抑制本机振荡器辐射至天线而干扰其他用户。
所以，高频2.4中频放大器中频放大电路的任务是把变频得到的中频信号加以放大，然后送到检波器检波。
六管超外差收音机的组装及调试
内蒙古师范大学计算机与信息工程学院《高频电路》课程设计报告设计题目六管超外差收音机的安装与调试指导教师** 职称**姓名**学号**********日期201*年7月3日六管超外差收音机的组装及调试计算机与信息工程学院**级*** ****指导教师**讲师摘要本文结合在组装收音机过程中所用到的分立器件，分析了各自的作用。
在完成组装过程中具体分析了超外差收音机从接收到混频，选频，中放，低放，检波等各个环节的的工作原理及其优势。
后期调试主要解决对中频的调整问题，从而加深对此类无线电通信的认识。
关键词六管收音机；工作原理；调试收音机作为一种最常见的无线接收装置，其工作原理涉及无线通信最基本的几个环节，因此它的原理在无线通信领域有着代表性。
而超外差收音机，作为实用的产品，克服了直放收音机在应用中的缺点，成了无线接收机的典范。
以下以六管朝外差收音机做出具体分析。
1 元器件说明①磁性天线，它的作用是接收电磁波。
磁性天线由一个铁氧体磁棒和线围绕组组成，对电磁波的吸收能力很强。
另外线圈绕组内能够感应出比较高的高频电压，所以磁性天线兼有放大高频传号的作用。
此外，磁性天线还有较强的方向性，能够提高收音机的抗干扰能力。
②中频变压器（俗称中周），是超外差式晶体管收音机中特有的一种具有固定谐振回路的变压器，其谐振回路在一定范围内可微调，以使接入电路后能达到稳定的谐振频率（465kHz）。
它的微调借助于磁心的相对位置的变化来完成。
本试验中有红，白，黑三只。
（红色）中周型号为LF10T2做振荡线圈使用、（白色）T3中周做第一级中放使用、（黑色）中周T4做二级中放使用，它们的位置不能随意调换。
③ T5为输入变压器，它主要用于音频放大电路中，它需要有很宽的工作频率范围以保证信号的失真最小。
它还要通过阻抗匹配使信号源与负载的阻抗相匹配，以获得最大的功率输出，因此安装时不能装反。
④三极管起放大作用，9018适合于高频功放，放大倍数约为120； 9013属于中功率三极管放大倍数大约为180；9014为低频功放，放大倍数约等于250。
实训十一 超外差式收音机的装配与调试
音频功率放大器
（6）音频功率放大器
在图S11.5所示的电路中，功率放大器 采用结构比较简单的变压器推挽式功率放 大电路。 其中，VT5、VT6为性能完全对称的功 放管，T4是输入变压器，T5是输出变压器， R9、R10、R11构成偏置电路，B为扬声器 （8、0.25W）。
对于两只功率放大管，β应在80～100， ICBO不要超过0.5mA。 UBE应为0.2～0.3V，UCE为3V。 两管的总集电极电流应在6～10mA。
表S11.1
标 号 型号及参数 标
元器件型号及参数
号 型号及参数 标 号 型号及参数
VT1
3DG202
R1*
43～100k
R10*
1～3.6k
VT2
3DG202
R2
1k
R11
220
VT3
3DG202
R3
560
RP1
22k微调电阻
VT4
3DG202
R4
10k
RP2
5.1k带开关
VT5
③ 为使调节更准确，可借助直流电压表监 测音量电位器两端直流电压的变化，调整 时应使电压为负的最大值。 具体调整可分为以下几种情况。
① 如果仅改动一只中频变压器，则只需对其 自身进行调整。 ② 当3只中频变压器均作了改动，需要从后 往前依次调整3只变压器的磁帽使音量最大， 并反复调整2～3次。
③ 如果中频电路中周调乱后，无法接收到电 台广播，可使用高频信号发生器产生一个 465kHz的中频信号注入中频电路输入级，注 入点依次为第二级中放输入端和第一级中放 输入端。分别对3只中频变压器从后往前依次 进行2～3次反复调整。
（2）中频频率的调整
中频放大电路是决定收音机灵敏度及 选择性的关键电路。 一般来说，收音机出厂时中频变压器 已经调整好，并将磁帽蜡封固定。 在组装与检测中如果更换中频变压器 或配谐电容则必须重新调整。 在调整中需注意以下几点。
收音机实验报告.
收⾳机实验报告.D S05-7B型中波调幅七管收⾳机实验报告班级：电⼦信息⼯程A班学⽣姓名：学号：指导⽼师：⼀、实验⽬的1、了解DS05-7B型中波调幅七管收⾳机构造与⼯作原理，同时掌握安装调试的⽅法2、熟悉掌握我们的专业知识，将理论知识运⽤与实践，增强我们的动⼿能⼒以及分析问题、解决问题的能⼒3、培养⾃学的能⼒，加强Protel的应⽤能⼒4、巩固印制腐蚀电路板、打孔、焊接等基础技能⼆、实验意义组装DS05-7B型中波调幅七管收⾳机能让我们强化⾼频知识及其他专业知识，是学习的⼀个重要的实践环节。
本次组装DS05-7B 型中波调幅七管收⾳机是锻炼我们的动⼿能⼒，培养我们分析、研究、解决实际问题的能⼒。
三、DS05-7B型中波调幅七管收⾳机的⼯作原理及说明由于最简AM收⾳机中⾼频放⼤器只能适应较窄频率范围的放⼤，要想在整个中波频段535kHZ—1605kHZ获得⼀致放⼤是很困难的。
因此⽤超外差接收⽅式来代替⾼放式收⾳机。
所谓超外差式，就是通过输⼊回路先将电台⾼频调制波接收下来，和本地振荡回路产⽣的本地信号⼀并送⼊混频器（利⽤晶体管的⾮线性作⽤导致混频的结果产⽣许多新的频率），再经中频回路进⾏频率选择，得到⼀固定的中频载波调制波,这个过程称为变频。
超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。
如图1通过变频，将所要收听的电台的⾼频信号变成另外⼀个预先确定好的频率，然后再进⾏中频放⼤和检波。
图1 超外差原理⽐较起来，超外差式收⾳机具有以下优点：接收⾼低端电台（不同载波频率）的灵敏度⼀致；灵敏度⾼；选择性好（不易串台）。
这次组装的为3V低压全硅管七管超外差式收⾳机，它由输⼊回路振荡回路⾼放混频级、⼀级中放、⼆级中放、检波级、低放级和功放级等部分组成，接收频率范围为535khz~1605khz的中波段。
PCB电路图见图2四、实验仪器及器材三极管9018*4,9014*1,9013*2，发光⼆级管*1, 线圈5*13*5 5mm*1，中周*4，E型变压器*1，扬声器*1，电阻若⼲，电位器*1,电解电容瓷⽚电容若⼲，双联电容CBM-223P*1，导线若⼲，螺丝若⼲，电烙铁，锡丝，钳⼦等五、实验内容1、实验步骤:按照印刷电路板上标明的符号，再通过原理电路图查找其规格，将相应元件焊接到位。
超外差收音机的课程设计报告
目录第一章绪论 (1)第二章超外差收音机工作原理 (4)2.1 引言 (4)2.2 电路的工作原理 (4)第三章安装及调试 (9)3.1 安装过程 (9)3.2 各晶体管静态工作点值的测量 (10)3.3 调试及统调过程 (11)第四章所遇故障分析与解决 (12)第五章小结 (13)5.1 课程设计小结 (13)5.2 体会与建议 (13)参考文献 (15)谢辞 (16)第一章绪论收音机的历史并不长，从1904年英国物理学家发明世界上第一只电子二极管至今不足百年，半导体的问世仅有50多年。
我国直到20世纪60年代，才研制出1只晶体管的“单管收音机”和三四只晶体管的“来复式收音机”。
这些“老古董”随着新产品的不断推出，早已被人们废弃了，保存到现在的已相当不容易了。
作为科技发展的见证，它们具有很高的史料文物价值。
随着电视机、VCD、DVD、电脑等先进媒体逐渐流行普及，收音机的用处和地位越来越小了。
作为半个世纪电子工业发展的缩影和历史的见证，收音机曾经在经济、文化、体育、军事、气象、教育等诸多方面扮演着非常重要的角色，一度是人们家庭中的豪华摆设品。
随着科技和社会的进步，三十年前青年结婚时兴的“三大件”中的“老大”，如今成了“文物”，成了收藏者追宠的对象，很值得留心收藏。
收音机从体积大小上可以基本分为袖珍型、便携式、台式收音机；从波段上可以基本分为调频与中波二波段收音机、短波与调频二波段收音机、短波与中波二波段收音机、3-4多波段收音机（调频/中波/1-2短波）、5-14多波段收音机（调频/中波/3-12个短波）。
目前市场上单波段、二波段收音机较少，融调频、中波与短波为一体的多波段收音机为多；从功能上可以基本分为传统机械调谐指针式收音机、非存储模拟调谐数显收音机、能存储电台频率的PLL合成电子数字调谐机；从生产基地上可以基分为进口机与国产机；从发烧程度上可以分为普及机与发烧机。
直接放大式（直放式）收音机电路简单，一般只用1—4只晶体管和一些基本元件，易于安装调试，成本低，但灵敏度比较低，只能接受本地区强信号的电台，接收远地电台的能力较弱，它的选择性差，接收相邻频率的电台信号时存在串台现象。
