机械制图规范标准
《机械制图规范》
——
图形 符号
GB/T 4460-1984
现行标准编号
现行标准名称
GB/T 17454-1995
技术制图 法
圆锥的尺寸和公差注
GB/T 131-1993
机械制图 表面粗糙度符号、代 号及其注法
GB/T
4459.1-1995
技术制图 示法
螺纹及螺纹紧固件表
GB/T 4459.2-200 机械制图 花键表示法
GB/T 4459.4-2003 机械制图 弹簧表示法
GB/T 4459.5-1999 机械制图 中心孔表示法
GB/T 4459.6-1996 机械制图 动密封圈表示法
GB/T 4459.7-1996 机械制图 滚动轴承表示法
GB/T
19096-2003
编辑ppt
第二讲 制图的基本规定
1985年起实施的国家标准
分类
标准编号
基本 表示 法
—— *GB/T 131-1983
*GB/T 4459.1-1984
特殊 表示 法
*GB/T 4459.2-1984 *GB/T 4459.3-1984 *GB/T 4459.4-1984 *GB/T 4459.5-1984
1985年起实施的国家标准 现行标准编号
分类
标准编号
现行标准名称
*GB/T 4457.1-1984 GB/T 14689-1993 技术制图 图纸幅面及格式
*GB/T 4457.2-1984 GB/T 14690-1993
技术制图 比例
基 *GB/T 4457.3-1984 GB/T 14691-1993
机械制图 断面图
图样画法 图样画法
剖视图和 剖视图和
机械制图图框标准
机械制图图框标准机械制图图框是机械工程制图中的重要组成部分，它规定了图纸的格式、内容和标注，对于正确、清晰地表达设计意图至关重要。
因此，制定机械制图图框标准对于提高制图质量、统一图纸格式具有重要意义。
下面将就机械制图图框标准进行详细介绍。
首先，机械制图图框标准应符合国家标准和行业规范的要求，包括图框的尺寸、线型、标注等内容。
图框的尺寸应根据图纸的规格进行设计，一般情况下，A4、A3、A2、A1、A0等规格的图纸应分别设计相应大小的图框。
而线型和标注则应符合国家标准规定，例如线型的粗细、虚实线的使用、标注文字的大小和位置等都有明确的规定，制图人员应严格按照标准进行设计。
其次，机械制图图框标准应包含必要的信息内容，如图纸名称、图号、比例尺、设计人员、审核人员、日期等。
这些信息对于图纸的识别和管理非常重要，能够确保图纸的准确性和可追溯性。
同时，图框中还应包含必要的辅助线，如中心线、对称线、基准线等，以便于后续的图纸绘制和阅读。
另外，机械制图图框标准还应规定图框的布局和内容，如标题栏、图框边框、图框中的内容等。
标题栏应包括图纸名称、图号、比例尺等信息，而图框边框应包括图框线、折叠线、图框折叠标注等内容。
图框中的内容应包括零件图、装配图、工艺图等，根据实际需要进行布局和标注。
最后，机械制图图框标准还应包括图框的打印和存档要求，如打印纸张的选择、打印比例尺的设置、图纸的存档方式等。
这些要求能够确保图纸的打印质量和长期保存，对于后续的使用和管理具有重要意义。
总之，机械制图图框标准是机械工程制图中不可或缺的一部分，它对于规范图纸格式、提高制图质量具有重要意义。
因此，制定合理、科学的机械制图图框标准对于推动机械工程制图的规范化和标准化具有重要意义，值得我们深入研究和探讨。

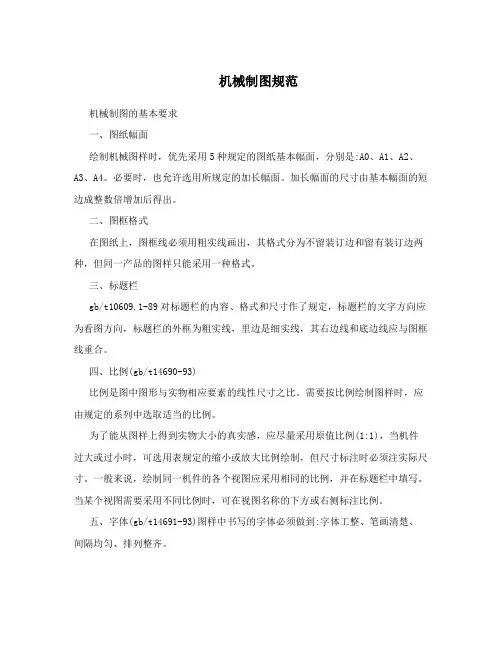

机械制图规范
机械制图规范机械制图的基本要求一、图纸幅面绘制机械图样时，优先采用5种规定的图纸基本幅面，分别是:A0、A1、A2、A3、A4。
必要时，也允许选用所规定的加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
二、图框格式在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。
三、标题栏gb/t10609.1-89对标题栏的内容、格式和尺寸作了规定，标题栏的文字方向应为看图方向，标题栏的外框为粗实线，里边是细实线，其右边线和底边线应与图框线重合。
四、比例(gb/t14690-93)比例是图中图形与实物相应要素的线性尺寸之比。
需要按比例绘制图样时，应由规定的系列中选取适当的比例。
为了能从图样上得到实物大小的真实感，应尽量采用原值比例(1:1)，当机件过大或过小时，可选用表规定的缩小或放大比例绘制，但尺寸标注时必须注实际尺寸。
一般来说，绘制同一机件的各个视图应采用相同的比例，并在标题栏中填写。
当某个视图需要采用不同比例时，可在视图名称的下方或右侧标注比例。
五、字体(gb/t14691-93)图样中书写的字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。
字体的高度(用h表示)的公称尺寸系列为1.8，2.5，3.5，5，7，10，14，20mm。
字体高度代表字体的号数。
1. 汉字汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。
汉字的高度不应小于3.5mm，其字宽一般为字高的2/3。
长仿宋体的书写要领是:横平竖直，注意起落，结构匀称，填满方格. 二数字和字母2. 数字和字母有直体和斜体两种。
一般采用斜体，斜体字字头向右倾斜，与水平线约成75?角。
在同一图样上，只允许选用一种形式的字体。
六、图线(gb/t17450-1998)1. 图线线型及其应用gb/t17450-1998《技术制图图线》中规定了15种基本线型，每种基本线型的变形有四种。
图线的宽度(用d表示)分为粗线、中粗线、细线三种，其比例关系是,:2:1。
机械制图要求规范国家标准共55页
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
机械制图基本标准
机械制图基本标准概述机械制图基本标准是指在机械设计和制造过程中，为了保证图纸的规范性、准确性和可读性，制定的一系列标准和规范。
这些标准和规范主要涉及图纸的布局、尺寸标注、图形符号等方面，旨在规范机械制图的过程和结果，提高机械产品的质量和可靠性。
标准的内容机械制图基本标准主要包括以下几个方面：图纸布局图纸布局是机械制图的第一步，它规定了图纸的基本结构和各个元素的摆放位置。
通常一个机械制图包括主视图、剖视图、局部放大图等多个视图，标准规定了它们的相对位置和尺寸比例，以及标题栏、图例、标注等元素的布局方式。
尺寸标注尺寸标注是机械制图中非常重要的一部分，它涉及到产品的尺寸、公差等信息的传递。
标准规定了尺寸的标注方式，如何使用尺寸箭头、引线、基线等标注工具，以及尺寸线的位置和长度等要求。
图形符号图形符号是机械制图中表示物体形状、特征和工艺要求的图形元素。
标准规定了常用的图形符号及其含义，如直线、圆弧、圆润、倒角等，以及涉及材料、表面处理、装配方式等的图形符号。
图纸规格图纸规格是指图纸的尺寸、纸张类型和图框等要求。
标准规定了各种标准图纸的尺寸和比例，以及图纸的折叠方式、装订要求等。
同时，标准还规定了不同类型的图纸需要使用不同类型的纸张，并定义了图框的大小和摆放位置等。
其他要求除了上述内容，机械制图基本标准还包括一些其他方面的要求，如图纸的命名规则、标志与标记的规定、分解与组合的要求等。
这些要求旨在统一机械制图的规范，提高制图效率和质量。
标准的重要性机械制图基本标准的制定和遵循对于机械设计和制造来说非常重要，它具有以下几个方面的重要性：规范制图过程机械制图基本标准规范了图纸的布局、尺寸标注、图形符号等方面的要求，使得图纸的制作过程更加规范化、标准化。
通过遵循标准，可以提高制图的效率和准确性，减少误差和纠错的工作，保证图纸的准确性。
提高产品的质量和可靠性机械制图基本标准规定了尺寸标注、公差要求等，可以有效地传递设计师的意图和要求，保证产品的尺寸精度和质量。
机械制图标准
机械制图标准机械制图是机械工程设计中非常重要的一步，它是将设计师的想法转化为可实施的工程图纸的过程。
为了确保制图的准确性和统一性，国际上制定了一系列的机械制图标准，其中最重要的是ISO和GB标准。
下面将介绍ISO和GB标准所涵盖的内容。
ISO标准是国际标准化组织制定的机械制图标准，其目的是建立统一的制图规范，提高制图的可读性和准确性。
ISO标准包括了图纸布局、尺寸标注、符号与图例等方面的规定。
其中最常用的标准是ISO 128系列，它规定了机械制图的一般原则和布局要求。
ISO 128系列包括了标准字体、线型和线宽、尺寸标注和符号的规范。
此外，ISO标准还规定了机械零件的协调尺寸制图、螺纹标记和齿轮制图等专门的标准。
GB标准是中国国家标准制定的机械制图标准，它参考了国际ISO标准，并结合了中国国情进行了修订和补充。
GB标准也包括了图纸布局、尺寸标注、符号与图例等方面的规定。
最常用的标准是GB/T 3104-2008，它规定了机械制图的一般要求和布局规范。
与ISO标准相比，GB标准更加注重对图纸布局和尺寸标注的详细规定，具有更强的针对性和实用性。
机械制图标准的应用可以确保图纸的一致性和规范性，减少误解和错误产生的可能性，提高设计和制造的效率和质量。
此外，标准化的机械制图还有助于不同厂家之间的交流和合作，便于制图的比对和修改。
总之，机械制图标准是机械工程设计中十分重要的一环，它提供了统一的规范和标准，确保图纸的准确性和可读性，提高设计和制造效率。
机械制图标准主要包括ISO和GB标准，它们规定了图纸布局、尺寸标注、符号与图例等方面的要求。
制图人员应该熟悉这些标准，并严格按照标准要求进行制图，确保图纸的质量和可靠性。
机械制图规范.doc
机械制图规范 一、制图一般规范 1、图纸幅面和格式 图纸幅面和格式由国家标准 GB／T 14689—1993《技术制图图纸幅面和格式》规定。 1）图纸幅面 图纸幅面指的是图纸宽度与长度组成的图面。绘制技术图样时应优先采用表1所规定的基本幅面。必要时，也允许加长幅面。
表1图纸幅面及图框格式尺寸 幅面代号 A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 a 25 c 10 5 e 20 10
2）标题栏和明细表（GB/T 10609.1 – 1989） 每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏 图2 明细表 2、字体（GB／T 14691—1993） （1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。 （2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。 （3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。汉字的高度h不应小
于3.5mm，其字宽一般为 h／2（约0.7h）。 （4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。 （5）字母和数字分为A型和B型。A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。在同一图样上只允许选用一种型式的字体。字母和数字可写成斜体或直体，但全图要统一。斜体字字头向右倾斜，与水平基准线成75°。
3、图线 1）基本线型 根据国标GB/T 17450－1998《技术制图 图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用
2）图线的宽度 图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。 在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。 在同一图样中，同类图线的宽度应一致。 4．比例 表3 常用比例 原值比例 1:1
CAD机械制图规范
CAD机械制图规范1. 介绍CAD（计算机辅助设计）是一种通过计算机软件进行机械设计和绘图的技术。
在CAD机械制图过程中，制图规范非常重要，它确保制图的一致性、准确性和可读性。
本文档将介绍CAD机械制图的规范，包括图纸布局、图形标注、尺寸标注、公差标注等方面。
2. 图纸布局图纸布局是指图纸上各部分元素的相对位置和比例。
合理的图纸布局有助于提高图纸的可读性和美观性。
以下是一些常用的图纸布局规范：•标题栏：标题栏位于图纸的顶部，包括图纸名称、图号、版次、日期等信息。
•标题框：标题框位于图纸的右下角，包含公司名称、地址、联系方式等信息。
•图框：图框是一条围绕图纸内容的边框，用于突出图纸的主体内容。
•视图布局：视图布局要合理，避免视图之间的重叠和混乱。
一般来说，主视图放在图纸的左上角，副视图放在右侧或下方。
•比例尺：图纸上应标明比例尺，以便读者了解图纸上所表示的实际尺寸。
•图纸边距：图纸边距要足够宽，以便留出空白区域供标注、批注和修订。
•实际尺寸：图纸上的实际尺寸应与实物尺寸相对应，并标明单位。
图形标注是指在图纸上标出各个零件、组装关系、切割线等的图形表示方法。
图形标注的规范化可以提高图纸的可读性和可理解性。
以下是一些常用的图形标注规范：•线型标注：不同线型可以表示不同的信息，如实线表示实物边界，虚线表示隐藏边界，点线表示中心线等。
•箭头标注：箭头用于标明方向，如标注尺寸时，箭头应指向尺寸的位置。
•字体标注：字体应清晰易读，一般可使用Arial、Times New Roman等无衬线和衬线字体。
•字体大小：字体大小应适中，一般不小于3mm，以确保可读性。
•颜色标注：不同颜色可以表示不同的信息，如红色表示切割线，蓝色表示孔位等。
尺寸标注是指在图纸上标注各个零件的尺寸。
尺寸标注的规范化可以确保零件的尺寸准确可读。
以下是一些常用的尺寸标注规范：•尺寸线：尺寸线应与尺寸之间没有交叉，一般采用水平、垂直或倾斜的线段。
