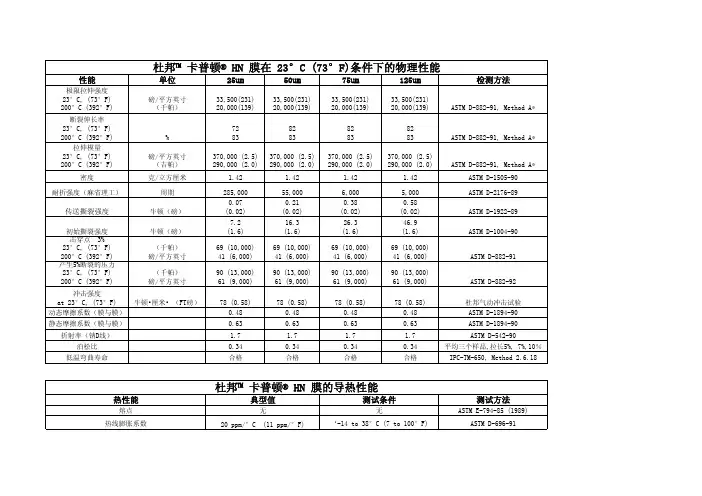

杜邦HN聚酰亚胺薄膜 技术参数
性能单位25um50um75um125um检测方法极限拉伸强度23°C, (73°F)200°C (392°F)磅/平方英寸（千帕）33,500(231)20,000(139)33,500(231)20,000(139)33,500(231)20,000(139)33,500(231)20,000(139)ASTM D-882-91, Method A*断裂伸长率23°C, (73°F)200°C (392°F)%7283828382838283ASTM D-882-91, Method A*拉伸模量23°C, (73°F)200°C (392°F)磅/平方英寸（吉帕）370,000 (2.5)290,000 (2.0)370,000 (2.5)290,000 (2.0)370,000 (2.5)290,000 (2.0)370,000 (2.5)290,000 (2.0)ASTM D-882-91, Method A*密度克/立方厘米1.42 1.42 1.42 1.42ASTM D-1505-90耐折强度（麻省理工）周期285,00055,0006,0005,000ASTM D-2176-89传送撕裂强度牛顿（磅）0.07(0.02)0.21(0.02)0.38(0.02)0.58(0.02)ASTM D-1922-89初始撕裂强度牛顿（磅）7.2(1.6)16.3(1.6)26.3(1.6)46.9(1.6)ASTM D-1004-90击穿点 3%23°C, (73°F)200°C (392°F)（千帕）磅/平方英寸69 (10,000)41 (6,000)69 (10,000)41 (6,000)69 (10,000)41 (6,000)69 (10,000)41 (6,000)ASTM D-882-91产生5%断裂的压力23°C, (73°F)200°C (392°F)（千帕）磅/平方英寸90 (13,000)61 (9,000)90 (13,000)61 (9,000)90 (13,000)61 (9,000)90 (13,000)61 (9,000)ASTM D-882-92冲击强度at 23°C, (73°F)牛顿•厘米• （FT磅）78 (0.58)78 (0.58)78 (0.58)78 (0.58)杜邦气动冲击试验动态摩擦系数（膜与膜）0.480.480.480.48ASTM D-1894-90静态摩擦系数（膜与膜）0.630.630.630.63ASTM D-1894-90折射率（钠D线）1.7 1.7 1.7 1.7ASTM D-542-90泊松比0.340.340.340.34平均三个样品,拉长5%, 7%,10％低温弯曲寿命合格合格合格合格IPC-TM-650, Method 2.6.18测试方法ASTM E-794-85 (1989)ASTM D-696-91热线膨胀系数杜邦™ 卡普顿® HN 膜在 23°C (73°F)条件下的物理性能杜邦™ 卡普顿® HN 膜的导热性能20 ppm/°C (11 ppm/°F)热性能典型值测试条件熔点无无‘-14 to 38°C (7 to 100°F)ASTM F-433-77 (1987)差热IPC-TM-650Method 2.4.13ANFPA-258IPC-TM-650Method 2.2.4A;ASTM D-5214-91ASTM D-2863-87测试方法伏/米千伏/毫米303240205154(伏/mil)(7700)(6100)(5200)(3900)ASTM D-149-91ASTM D-150-92ASTM D-150-92ASTM D-257-91杜邦™ 卡普顿® HN 膜的典型电气性能23°C（72°F ）相对湿度50 ％生成烟雾浮焊比热 J/g•K (cal/g•°C)导热系数 W/m•Kcal cm•sec•°C 0.171.2537–45玻璃化转变温度（Tg）极限氧指数， ％收缩率， ％30分钟在150°C 120分钟在400°C 1.09 (0.261)0.122.87 x 104Dm=<1合格296K 23°C美国国家烟熏标准•厘米1.5 x 10171.5 x 10171.4 x 10171.0 x 1017典型值测试条件性能与膜规格绝缘强度25 μm (1 mil)50 μm (2 mil)75 μm (3 mil)125 μm (5 mil)介电常数25 μm (1 mil)50 μm (2 mil)75 μm (3 mil)125 μm (5 mil)耗散因数25 μm (1 mil)50 μm (2 mil)75 μm (3 mil)125 μm (5 mil)体积电阻率25 μm (1 mil)50 μm (2 mil)75 μm (3 mil)125 μm (5 mil)60赫兹1/4电极，上升500伏/秒1千赫二阶过渡KAPTON®发生之间的360 °C （680 °F）和410 °C （770 °F）和被认为是玻璃化转变温度。
聚酰亚胺类胶带(Kapton)
性能/优点
电气绝缘带中的最优秀产品、薄、高度粘 合、抗穿刺、抗撕裂、耐磨损等性能在升 温情况下也尤为突出。适用于波动焊接
2Mil
P-222 Kapton 薄膜带
S
0.095
2.8
125
琥珀色
是
当 1MIL 的聚酰亚胺不能提供足够的强
90
13.0
180 （UL-510） ‖︳A
度和物力保护时使用，能在高重载与高温 下使用，具有内在阻燃性。
是
85
7.0
155 （UL-510） ‖︳A
弗里昂性能优异。薄且高度贴合，是条形 码的优良选择。
注：⑴R=橡胶，A=丙烯酸，S=硅树脂，⑵CTI－Comparative Tracking Index. 可比性追踪数据所有数据都为典型性的，不可用于说明书的书写。
说明：样．本．列．举．了．部．分．的．产．品．说．明．，．如．果．您．有．需．要．，．请．跟．我．们．的．销．售．人．员．联．系．，．我．们．还．有．大．量．的．其．他．胶．带．供．您．选．择．！
1Mil
双面 Kapton 薄膜
P-223
带
S
0.110
4.5
63
琥珀色
当使用温度升高时，具有突出的耐热性
是
85
8.5
180 （UL-510） ︱
ቤተ መጻሕፍቲ ባይዱ
和拉申强度。易于模切。在用于隔热层拼 接时性能突出。
1Mil
P-224 Kapton 薄膜带
A
0.074
4.0
63
琥珀色
热额定值高，绝缘强度大，耐融性与耐
聚酰亚胺类胶带(Kapton®)
产品 P-221
描述

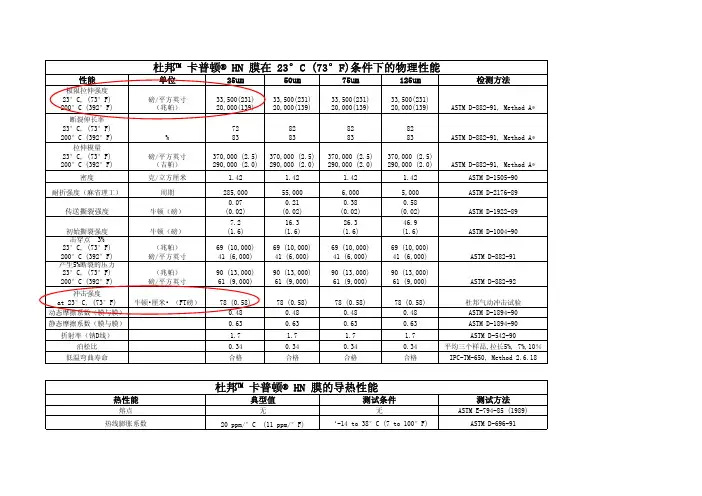

杜邦聚酰亚胺KAPTON HN 技术参数翻译
磅/平方英寸 （吉帕）
克/立方厘米
370,000 (2.5) 290,000 (2.0)
1.42
370,000 (2.5) 290,000 (2.0)
1.42
370,000 (2.5) 290,000 (2.0)
1.42
370,000 (2.5) 290,000 (2.0)
1.42
ASTM D-882-91, Method A* ASTM D-1505-90
性能
极限拉伸强度 23°C, (73°F) 200°C (392°F)
断裂伸长率 23°C, (73°F) 200°C (392°F)
拉伸模量 23°C, (73°F) 200°C (392°F)
密度
杜邦™ 卡普顿® HN 膜在 23°C (73°F)条件下的物理性能
单位
25um
50um
75um
125um
3.4
3.4
3.5
1千赫
3.5
ASTM D-150-92
耗散因数 25 μm (1 mil) 50 μm (2 mil) 75 μm (3 mil) 125 μm (5 mil)
体积电阻率 25 μm (1 mil) 50 μm (2 mil) 75 μm (3 mil) 125 μm (5 mil)
55,000 0.21 (0.02) 16.3 (1.6)
69 (10,000) 41 (6,000)
90 (13,000) 61 (9,000)
78 (0.58) 0.48 0.63 1.7 0.34 合格
6,000 0.38 (0.02) 26.3 (1.6)
69 (10,000) 41 (6,000)
杜邦聚酰亚胺资料
优点：
KAPTON® 聚酰亚胺薄膜是杜邦公司生产的，具有多数其它高分子薄膜材料根本没有的特殊优点。
· KAPTON® 可以短时间承受极端温度从零下269摄氏度到400摄氏度。
可以长时间在230摄氏度下使用。
· KAPTON® 具有阻燃性以及自熄能力，仅在800摄氏度的高温下才被焦化。
· KAPTON® 不会在高温下熔化。
· KAPTON® 具有很强的化学惰性，不溶于任何已知的有机溶剂。
· KAPTON® 具有很强的防辐射能力。
·在所有已知的薄膜材料中，KAPTON® 是唯一一种能够承受电晕放电的薄膜。
（这里特指 CR薄膜类型）
结构
KAPTON® 聚酰亚胺薄膜是通过芳香族双酐和芳香族二胺之间的缩聚反应合成而来。
采用不同的生产条件以及原材料，以满足不同的实际需求。
KAPTON® 改性处理范围：
·可做防静电处理
·高热导性能
·可耐超低温度
·可耐电晕放电
·可添加颜料
·可做导电处理
KAPTON类型及其应用范围
除了上述类型以外，我们还生产用于电气工程的KAPTON®聚亚酰胺薄膜以及用于航空航天技术的低反射KAPTON®聚亚酰胺薄膜。
聚酰亚胺薄膜模量
聚酰亚胺薄膜模量摘要：1.聚酰亚胺薄膜简介2.聚酰亚胺薄膜的性能特点3.聚酰亚胺薄膜的应用领域4.聚酰亚胺薄膜的生产与研发5.聚酰亚胺薄膜的市场前景正文：聚酰亚胺薄膜是一种高性能的绝缘材料，由芳族二酐和芳族二胺聚合而成。
它具有使用寿命长、耐受温度范围广（-269c 至400c）等优异的物理、化学和电气性能。
此外，聚酰亚胺薄膜还具有重量轻、节省空间的优势，适合多种电气和电子绝缘用途，如成型线圈绝缘、电机槽衬、电磁线绝缘、变压器和电容器等。
聚酰亚胺薄膜分为均苯型和联苯型两类。
均苯型聚酰亚胺薄膜由美国杜邦公司生产，商品名为Kapton，主要由均苯四甲酸酐与二氨基二苯醚制得。
联苯型聚酰亚胺薄膜由日本宇部兴产公司生产，商品名为Upilex，主要由联苯四甲酸二酐与二苯醚二胺（R 型）或间苯二胺（S 型）制得。
聚酰亚胺薄膜广泛应用于航空、航海、宇宙飞船、火箭导弹、原子能、电子电器工业等各个领域。
在微电子器件中，聚酰亚胺薄膜可用作介电层进行层间绝缘，作为缓冲层可以减少应力、提高成品率，作为保护层可以减少环境对器件的影响，还可以对a-粒子起屏蔽作用，减少或消除器件的软错误。
在生产和研发方面，我国已引进技术并组织科研人员进行攻关，探索了一条光进的独创性的聚酰亚胺薄膜生产规律。
此外，我们还拥有先进的检测设备和检测手段，以确保产品质量。
聚酰亚胺薄膜产品广泛应用于机车牵引电机、原子能电机、潜油电机、轧钢电机、矿用电机、航空、航海电机、中频发电机、柔软印刷电路及各种耐高温电机电缆电磁线等。
据专家预测，世界对聚酰亚胺的需要将以每年6% 的速度递增，到2012 年总消费量将达到约8 万吨。
目前，全球聚酰亚胺（pi）的年消费量约为6 万吨左右，其中美国、欧洲和日本的消费量分别约为1.8 万吨、1.6 万吨和0.7 万吨。
综上所述，聚酰亚胺薄膜具有广阔的应用领域和市场前景。
PI聚酰亚胺高温胶带KAPTON胶带金手指胶带
泡棉胶带 /
本产品具备卓越的电气性能，高绝缘（≤8.5KV） 、耐高温、低温、耐酸碱、低电解、良好机械性 能、耐磨擦、抗撕裂，特殊粘剂处理，粘着力强 ，撕去后被遮蔽表面不留残胶。
泡棉胶带 /
Kapton胶带是以聚酰亚胺薄膜（polyimide）作为 基材，涂布耐高温胶水而成，具有超强的耐高温 性，高粘着力
泡棉胶带 /
双面胶带以聚酰亚胺薄膜为基材，涂布高性能有 机硅压敏胶,采用双面或单面氟塑离型材料,合成 布高精度达到±2.5um,无刮痕,拉丝等现象.,剪切 性佳,易冲型模切加工,具有优异的耐高温性溶剂 性能！
泡棉胶带 /
用于数码产品电子零部件的各种生产工艺中,制具 铭板或面板与部件的粘贴，特别是它的耐热性优 良，品种齐全,可用于加热工序中的临时固定,遮 蔽,薄膜零件等的保护,输送等用途.
泡棉胶带 /
也广泛适用于电子电器、仪表等行业的高温绝缘 保护、补强保护等使用,具有耐高温,抗拉强度高, 耐化学性佳、无残胶,符合ROHS环保无卤等特点 。
PI聚酰亚胺高温胶带（KAPTON胶带）是一种绝 缘耐电压胶带, 涂布各种厚度不一的聚酰亚胺薄 膜胶带(0.065-0.18)可根据客户耐电压要求来定做 。
泡棉胶带 /
经过特殊处理的耐高温绝缘材料聚酰亚胺薄膜， 具优异绝缘性，耐穿性，耐酸碱，可耐高温270 度/30分钟，180度可长时间使用。
泡棉胶带 /
用于回流焊时对“金手指”的保护，适用于电子 工业中，马达绝缘，线路板焊锡遮蔽，印刷线路 板镀金手指
泡棉胶带 /
热风锡孔加工及过锡炉中各阶段遮蔽保护，移去 胶带后，金手指表面无残胶。局部电镀的绝缘方 法有很多，无论采取哪种方法，最终的目的是要 把非镀部位绝缘保护好，而受镀面要得到结合力 良好的镀层。
KAPTON
K APTON®: 高温聚酰亚胺薄膜KAPTON® 是杜邦公司的注册商标优点：KAPTON® 聚酰亚胺薄膜是杜邦公司生产的，具有多数其它高分子薄膜材料根本没有的特殊优点。
∙KAPTON® 可以短时间承受极端温度从零下269摄氏度到400摄氏度。
可以长时间在230摄氏度下使用。
*1)∙KAPTON® 具有阻燃性以及自熄能力，仅在800摄氏度的高温下才被焦化。
∙KAPTON® 不会在高温下熔化。
∙KAPTON® 具有很强的化学惰性，不溶于任何已知的有机溶剂。
∙KAPTON® 具有很强的防辐射能力。
∙在所有已知的薄膜材料中，KAPTON® 是唯一一种能够承受电晕放电的薄膜。
（这里特指CR薄膜类型）*1) 经过测试，KAPTON® 在零下269摄氏度到400摄氏度之间依然保持优异的性能，但是在此极端条件下的所有完整性能参数尚待进一步的试验。
结构KAPTON® 聚酰亚胺薄膜是通过芳香族双酐和芳香族二胺之间的缩聚反应合成而来。
该反应的产物呈晶体结构，通过热量交换，最后获得无定型的薄膜。
而且，采用不同的生产条件以及原材料，还可以调节最终产品的性能，以满足不同的实际需求。
KAPTON® 改性处理范围：∙可做防静电处理∙高热导性能∙可耐超低温度∙可耐电晕放电∙可添加颜料∙可做导电处理KAPTON® 产品大类KAPTON® 因其优异的性能，在很多实际应用中是唯一的可选材料。
KAPTON类型及其应用范围除了上述类型以外，我们还生产用于电气工程的KAPTON®聚亚酰胺薄膜以及用于航空航天技术的低反射KAPTON®聚亚酰胺薄膜。
耐电晕聚酰亚胺薄膜研究进展及发展概况
研究耐电晕聚酰亚胺薄膜的发展概况1 耐电晕聚酰亚胺薄膜的应用聚酰亚胺薄膜是聚酰亚胺最早的商品之一, 在电工行业主要用于电机的槽绝缘以及电线电缆的包覆材料。
国外产品主要有杜邦的Kapton、宇部兴产的UPIlex系列和钟渊的APIcal。
聚酰亚胺薄膜是目前耐热性最好的有机薄膜, 可在555。
C短期内保持其物理性能, 长期使用温度达200。
C以上。
不仅如此, 聚酰亚胺薄膜的电气性能、耐辐射性能和耐火性能也十分突出。
在高新技术的发展中, 特别是航空航天工业、电子电气工业和信息产业的发展中, 聚酰亚胺薄膜发挥了非常重要的作用。
但聚酰亚胺由于其本身是有机高聚物, 耐电晕性不高, 这就限制了它在高压发电机、高压电动机、脉宽调制供电的变频电机等工业上的应用[1 - 2 ]。
2 耐电晕聚酰亚胺薄膜概况自从1994 年杜邦公司推出耐电晕聚酰亚胺( KaptonCR) 薄膜和含氟聚酰亚胺( KaptonFCR) 耐电晕薄膜以来, 耐电晕材料的制备、性能以及纳米材料在耐电晕性能的提高方面所起的用成为各国学者研究的热点之一。
杜邦公司K aptonCR采用50~500 nm 的气相氧化铝填充聚酰亚胺薄膜, 使该薄膜的耐电晕性能提高了10 倍以上[3 ]。
目前杜邦公司的Kapton薄膜仍然占据主导地位。
除常用的K apton薄膜外, 杜邦公司又开发了半导体型、导热型、热收缩型、电荷转移型、耐电晕型、高粘型和自粘型等多种牌号约30 余种规格的Kap-ton 薄膜产品。
我国1995 年后相继由株洲机车研究所、哈尔滨大电机研究所分别在高速电力机车电机绝缘、高压主泵F 级电动机新型绝缘上应用了杜邦公司的KaptonCR耐电晕聚酰亚胺薄膜。
哈尔滨理工大学1995 年与哈尔滨大电机研究所合作采用美国Dupont公司KaptonCR薄膜制作核电主泵F 级电动机新型绝缘结构, 满足了/ 核电0 工程的技术要求。
常熟电磁线总厂于1997年采用杜邦公司的KaptonCR耐电晕聚酰亚胺薄膜制成的绕包线, 绝缘厚度薄, 导热性与耐热性高, 耐电晕性能好, 质量稳定, 达到国际领先水平。
