内燃机气缸密封用缩合型室温硫化硅橡胶
气缸密封圈
气缸活塞由于长期往复运动，应该选用往复式活塞密封件要求耐磨，耐油腐蚀，硬度最好在85°左右。
密封圈材料的选择对其密封性能和使用寿命有着重要意义。
材料的性能直接影响密封圈的使用性能。
材质应用一、NBR丁腈橡胶密封圈: 适合于石油系液压油、甘醇系液压油、二酯系润滑油、汽油、水、硅润滑脂、硅油等介质中使用。
是目前用途最广、成本最低的橡胶密封件。
不适用于极性溶剂之中，例如酮类、臭氧、硝基烃、MEK 和氯仿。
一般使用温度范围为-40~120 ℃。
二、HNBR氢化丁腈橡胶密封圈: 具有极佳的抗腐蚀、抗撕裂和抗压缩变形特性，耐臭氧、耐阳光、耐天候性较好。
比丁腈橡胶有更佳的抗磨性。
适用于洗涤机械、汽车发动机系统及使用新型环保冷媒R134a的制冷系统中。
不建议使用于醇类、酯类或是芳香族的溶液中。
一般使用温度范围为-40~150 ℃。
三、SIL硅橡胶密封圈: 具有极佳的耐热、耐寒、耐臭氧、耐大气老化性能。
有很好的绝缘性能。
但抗拉强度较一般橡胶差且不具耐油性。
适用于家用电器如电热水器、电熨斗、微波炉等。
还适用于各种与人体有接触的用品，如水壶、饮水机等。
不建议使用于大部份浓缩溶剂、油品、浓酸及氢氧化钠中。
一般使用温度范围为-55~250 ℃。
四、VITON氟素橡胶密封圈: 耐高温性优于硅橡胶，有极佳的耐候性、耐臭氧性和耐化学性，耐寒性则不良。
对于大部份油品及溶剂都具有抵抗能力，尤其是酸类、脂族烃、芳香烃及动植物油。
适用于柴油发动机、燃料系统及化工厂的密封需求。
不建议使用于酮类、低分子量的酯类及含硝的混合物。
一般使用温度范围为-20~250 ℃。
五、FLS氟硅橡胶密封圈: 其性能兼有氟素橡胶及硅橡胶的优点，耐油、耐溶剂、耐燃料油及耐高低温性均佳。
能抵抗含氧的化合物、含芳香烃的溶剂及含氯的溶剂的侵蚀。
一般用于航空、航天及军事用途。
不建议暴露于酮类及刹车油中。
一般使用温度范围为-50~200 ℃。
六、EPDM三元乙丙橡胶密封圈: 具有很好的耐候性、耐臭氧性、耐水性及耐化学性。

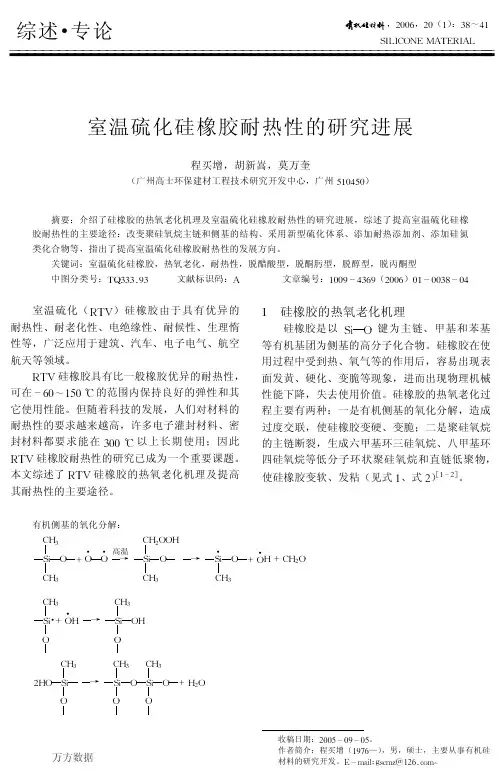

室温硫化硅橡胶耐热性的研究进展
一般说来，在无氧、高温密闭条件下，硅橡 胶主要发生主链断裂反应，导致硅橡胶变软；在 有氧、高温开放环境中，硅橡胶主要发生侧基氧 化反应，导致硅橡胶变硬。
, . / 硅橡胶的耐热性
. / 硅橡胶按其包装形式，可分为单组分 和双组分两大类；按其硫化机理，又可分为缩合 型和加成型。井山凯夫认为，缩合型 . / 硅橡 胶的热氧老化机理主要是聚硅氧烷的主链在高温
第 (期
程买增等)室温硫化硅橡胶耐热性的研究进展
・! (・
! 结束语
通过改变聚硅氧烷主链和侧基的结构、采用 新型硫化体系、添加耐热添加剂、添加硅氮类化 合物等途径能有效提高硅橡胶的热稳定性，进一 步拓宽其应用领域。今后，开发能在" # #$以上 高温长期使用的 % & ’ 硅橡胶已成为耐高温材料 发展的一个重要方向。 参 考 文 献
［ ］ ; 常用交联剂的水解反应活性 。
由表,可以看出，交联剂的水解反应活性顺 序为：脱酮型%脱酸型%脱酮肟型%脱醇型。脱 酮型交联剂的水解反应活性最高，其硫化胶的耐 热老化性最好；脱醇型交联剂的水解反应活性最 差，其硫化胶的耐热老化性也最差。主要原因是 活性高的交联剂分解速度快，硫化胶中残留的硅 羟基比较少，从而减少了对聚硅氧烷主链的破 坏，所以表现出较高的热稳定性。 日本信越化学公司对脱丙酮型 . / 硅橡胶 做了较深入的研究，所开发的流动型胶粘剂 = > % ) + 0和非流动型胶粘剂 = >% ) + 1 都能在 % 2 23 以上长期使用。其中 = >% ) + 1在% 2 2 3 下老化 % 2天后，拉伸强度保持率为 1 2 <，且 对 玻 璃、 ［ ］ + 2 铝、铁等多种基材保持良好的粘接性 。广州 白云粘胶厂研制的含环氧型偶联剂和耐热添加剂 的脱酮肟型 . / 硅橡胶粘接剂在 , * 2 3 的热空 气中放置; ’5 后，对玻璃和铝材仍具有良好的
室温硫化硅橡胶简介介绍
在建筑领域，可用于建筑防水、密封、 保温等。
此外，室温硫化硅橡胶还可用于制造医 疗器械、日用品、玩具等。由于其优异 的性能和广泛的应用领域，室温硫化硅 橡胶已成为现代工业和生活中不可或缺
的重要材料之一。
02
室温硫化硅橡胶的制造与生产
制造工艺
缩聚反应
在催化剂的作用下，硅氧烷单体发生缩聚反应，生成 高分子量的聚硅氧烷。
生产效率低下
由于室温硫化硅橡胶的生 产过程较为复杂，需要经 过多道工序和长时间加工 ，导致生产效率低下。
性能改进需求
尽管室温硫化硅橡胶具有 良好的耐候性和电气性能 ，但仍需进一步提高其物 理性能和化学稳定性。
生产挑战
原材料成本高
01
室温硫化硅橡胶的原材料成本较高，尤其是高品质的原材料，
增加了生产成本。
02
它是一种热稳定性高、耐候性强 、电绝缘性能优良、抗撕裂、抗 压缩变形、耐化学品腐蚀等优点 的有机硅弹性体。
ห้องสมุดไป่ตู้
特性
室温硫化硅橡胶具有优良的耐温性能，可在-60℃～ 250℃的温度范围内长期使用。
室温硫化硅橡胶具有优良的电绝缘性能，可用于电子、 电器等领域。
它具有优良的耐候性能，可在户外长期使用，不易老化 。
它还具有优良的抗撕裂、抗压缩变形、耐化学品腐蚀等 特性，可在各种恶劣环境下使用。
应用领域
室温硫化硅橡胶广泛应用于电 子、电器、航空航天、汽车、 机械、建筑等领域。
在电子电器领域，可用于制造 电子元件、线路板、电器外壳 等。
在航空航天领域，可用于制造 飞机零部件、卫星部件等。
应用领域
在汽车领域，可用于制造汽车零部件、 密封件等。
04
室温硫化硅橡胶的市场与发展 趋势
单组份室温硫化硅橡胶国标代号
单组份室温硫化硅橡胶国标代号单组份室温硫化硅橡胶是一种广泛应用于工业领域的材料，具有优异的物理和化学性能。
国标代号为SY-1，下面将详细介绍SY-1硫化硅橡胶的相关参考内容，包括其性能指标、应用领域、制备方法和质量控制要求等。
1. 性能指标：SY-1硫化硅橡胶的性能指标包括硫化时间、硫化收缩率、硬度、拉伸强度、断裂伸长率、体积电阻率、介电常数和耐热性等。
硫化时间通常控制在30~60分钟之间，硫化收缩率一般在0.1~0.3%之间，硬度在30~80 Shore A之间。
拉伸强度和断裂伸长率分别为3 MPa和300%，体积电阻率高达10^15Ω/cm，介电常数在2.8~3.2之间，耐热温度可达200°C。
2. 应用领域：SY-1硫化硅橡胶主要应用于电子电气领域和建筑密封材料。
在电子电气领域，它可以用于制作高温电缆、电气绝缘件和终端密封等，具有良好的绝缘性能和耐高温性能。
在建筑密封材料中，它可以用于门窗密封条、玻璃胶、外墙保温胶等，具有良好的耐候性和耐腐蚀性。
3. 制备方法：SY-1硫化硅橡胶的制备方法主要包括橡胶配方设计、混炼、硫化等工艺。
橡胶配方设计中需要选择适当的硫化剂、加工助剂和填料，同时控制好各组分的配比。
混炼过程通常采用开放式混炼机进行，将橡胶和其他组分混合均匀。
硫化过程采用室温硫化，将混炼好的材料放置在室温下固化，硫化时间和温度需要根据具体要求进行控制。
4. 质量控制要求：SY-1硫化硅橡胶的质量控制主要包括外观检查、物理性能测试和化学性能测试等。
外观检查需要检查材料的颜色、异物和杂质等。
物理性能测试包括硬度测试、拉伸强度测试和断裂伸长率测试等，这些指标可以评估材料的机械性能。
化学性能测试包括体积电阻率测试、介电常数测试和耐热性测试等，这些指标可以评估材料的电性能和耐热性能。
综上所述，SY-1硫化硅橡胶是一种具有优异性能的单组份室温硫化硅橡胶材料，适用于电子电气领域和建筑密封材料。
MQ硅树脂增强加成型室温硫化硅橡胶
加成型室温硫化硅橡胶通常由乙烯基封端的 聚二甲基硅氧烷( P DM S) 、增强剂、低相对分子质 量的含氢聚硅氧烷、铂催化剂等组成。我们曾对 由单官能硅氧单元 ( M 单元) 和四官能硅氧单元 ( Q 单元) 组成的硅树脂 ( M Q 硅树脂) 增强缩合 型室温硫化硅橡胶进行了研究 [1 ] , 结果表明树脂 和橡胶间的化学结合是必要的。在缩合型硅橡胶 中, 这种结合是通过硅羟基间的缩合反应形成 的。由于加成型硅橡胶的生胶不含硅羟基, 因此 本工作合成了带乙烯基的 M Q 硅树脂, 希望通过 含氢聚硅氧烷交联剂使 M Q 硅树脂和硅橡胶产 生化学结合。本工作研究了含乙烯基的 M Q 硅树 脂对加成型室温硫化硅橡胶的增强作用, 讨论了 M Q 硅树脂的乙烯基含量、M Q 硅树脂的用量、 乙烯基封端的 P DM S 的相对分子质量及含氢聚 硅氧烷的结构和用量对硅橡胶性能的影响。
( bas ed on P DM S) , hy dr ogen con ten t of m eth y lh yd ro-
gen polys ilo xan e w as 0. 168% , mo le ratio o f S iH / S iCH
CH2( in cl ud in g S iCH CH 2 in M Q si li co ne r esi n) w as 1. 5.
1 实验部分 1. 1 原材料
八甲基环四硅氧烷 ( D4) , 纯度 99. 5% 以上, 美国 GE 公司产品。四甲基氢氧化铵, 分析纯试 剂。四甲基二乙烯基二硅氧烷( M M vi ) , 化学纯试 剂, 成都晨光化工厂产品。含氢聚硅氧烷, 含氢量 分别为 0. 168% , 1. 490% , 北京化工二厂产品。氯 铂酸催化剂, 沈阳矿冶研究所试剂厂生产。 1. 2 乙烯基封端的 PDM S 的合成
单组分室温硫化硅橡胶技术简介
单组份室温硫化硅橡胶技术简介1、项目意义当电力、煤炭、石油等不可再生能源频频告急，能源问题日益成为制约国际社会经济发展的瓶颈时，越来越多的国家开始实行“阳光计划”，开发太阳能资源，寻求经济发展的新动力。
太阳能作为一种可再生的新能源，越来越引起人们的关注。
中国蕴藏着丰富的太阳能资源，太阳能利用前景广阔。
中国光伏发电产业于20世纪70年代起步，经过30多年的努力，已迎来了快速发展的新阶段。
在“光明工程”先导项目和“送电到乡”工程等国家项目及世界光伏市场的拉动下，我国光伏发电产业迅猛发展。
2008年太阳能电池的产量达到了200万千瓦。
2009年中国太阳能电池/模组制造商的产能较2008年倍增，达到8,000MW，电池产量超过4,000MW。
2009年可谓是太阳能产业在中国高速发展的时期，国家的补贴扶持政策陆续推出。
3月，财政部、住房和城乡建设部印发《关于加快推进太阳能光电建筑应用的实施意见》及《太阳能光电建筑应用财政补助资金管理暂行办法》，确定对光电建筑2009年的补助标准为20元/瓦。
7月，财政部、科技部、国家能源局发出《关于实施金太阳示范工程的通知》，提出对光伏并网项目和无电地区离网光伏发电项目分别给予50%及70%的财政补贴。
11月，财政部、科技部、国家能源局下发了《关于做好“金太阳”示范工程实施工作的通知》，要求加快实施“金太阳”示范工程。
随着这些政策的陆续出台，中国光伏产业将进入第二个阶段。
中国科学院党组已正式批准启动实施太阳能行动计划，该计划以2050年前后太阳能作为重要能源为远景目标，并确定了2015年分布式利用、2025年替代利用、2035年规模利用三个阶段目标，太阳能产业在中国市场发展前景广阔。
硅酮密封胶是室温硫化硅橡胶（RTV）的一种，是一种新型的有机硅弹性体。
HT-8258是本公司研究开发的单组份、中性固化、专为光伏组件铝边框和接线盒粘接要求而设计开发的硅酮密封胶。
该产品除了具有普通硅酮密封胶耐候性、耐高低温性、粘结性好的优点外，还具有优异的固化性能和耐黄变性能，阻燃等级达到UL94-HB级。
耐高温双组分缩合型室温硫化硅橡胶硫化体系的研究
耐高温双组分缩合型室温硫化硅橡胶硫化体系的研究研究了正硅酸乙酯、硅氮烷化合物（KH-CL）以及正硅酸乙酯和KH-CL并用比例对缩合型RTV-2硅橡胶适用期、完全硫化时间、力学性能和耐高温性能的影响。
结果表明，通过正硅酸乙酯/KH-CL并用可以得到工艺性能好（适用期长、完全硫化时间短）的缩合型RTV-2硅橡胶；以0.5份二月桂酸二丁基锡为催化剂、3份正硅酸乙酯和1份KH-CL的混合物为交联剂得到的缩合型RTV-2硅橡胶兼具良好的工艺性能、粘接性能和抗高温密闭降解性能。
标签：正硅酸乙酯；KH-CL；缩合型RTV硅橡胶缩合型室温硫化（RTV）硅橡胶按产品形态可分为单组分和双组分两种类型。
双组分缩合型室温硫化（RTV-2）硅橡胶主要特点是硫化时不放热、不吸热、不膨胀、收缩小、硫化交联反应可以在内部和表面同时发生，并可以进行深部硫化。
因此，缩合型RTV-2硅橡胶在建筑、汽车、电子电器、机械、化工、轻工等领域获得广泛应用[1]。
当前，采用正硅酸乙酯作交联剂的脱醇型RTV-2硅橡胶，在密闭状态下受热（约200 ℃以上），其主链结构易发生断裂降解，出现硫化“返原”发粘现象，完全失去弹性。
而采用硅氮烷化合物（KH-CL）作交联剂的脱氨型RTV-2硅橡胶，在350 ℃仍能有效抑制硅橡胶主链结构发生断裂降解，消除硫化“返原”发粘现象，且具有优异的粘接性能、耐热空气老化和抗高温密闭降解性能[2～6]。
但采用KH-CL作交联剂的脱氨型RTV-2硅橡胶也存在明显的缺点，如KH-CL的价格昂贵、完全硫化时间长等。
为此，本文采用正硅酸乙酯和KH-CL 并用的硫化体系，研究了正硅酸乙酯、KH-CL以及正硅酸乙酯和KH-CL并用比例对缩合型RTV-2硅橡胶性能的影响。
1 实验部分1.1 主要原料端羟基液体甲基硅橡胶（107生胶），5 000 mPa·s，江西星火有机硅厂；硅烷改性气相法白炭黑，自制；硅微粉，800目，工业品，江西省地矿非金属公司粉体材料厂；氧化铁，工业品，上海一品国际颜料有限公司；硅氮烷化合物（KH-CL），工业品，中国科学院化学研究所；正硅酸乙酯和二月桂酸二丁基锡，化学纯，北京化学试剂有限公司；NJD-6粘接底涂，自制。
缩合型阻燃硅橡胶的研制
２ ０ ９ Ｆ １ ，Ｎ Ｅ Ｔ Ｚ Ｓ Ｃ Ｈ 公 司；扫 描 电 镜 ：Ｑ ｕ ａ ｎ ｔ ａ ６ ０ ０ ，美 国 Ｆ Ｅ Ｉ 公司。
１ ． ２ 试样 的制备
配方 ：１ ０ ７硅橡胶 １ ０ ０份 （ 质量 份 ，下 同） ，
白炭 黑 ２ ０份 ，三 氧 化 二 铁 ４份 ，硫 化 剂 ４份 ，
形成 抗氧化 的保 护层 ，具有 一定 阻燃 作 用 ，且 不 会产 生大量 烟尘 和有 害气体 ¨ ；但分 子链 中还
含有 大量 的碳 和氢 ，遇到 明火会持 续燃烧 ，所 以 普通 硅橡胶 不 具 自熄 性 Ｊ 。 为 了适 应 特 殊 环 境 的使 用要求 ，需要 通 过添加 适 当的阻燃 剂来提 高
缩合 型 室 温 硫 化 （ Ｒ Ｔ Ｖ） 硅 橡 胶 以端 羟基 聚二 甲基硅 氧烷 为基础 聚合 物 ，其 分子链 中的硅
氧链 节燃烧 时能促 进材 料在 高温下 成炭 ，有助 于
制 ；硫 化剂 ： 自制 。
三辊 研 磨 机 ：Ｓ Ｇ Ｉ Ｏ ０，上 海 第 一 化 工 机 械
厂 ；平 板硫 化机 ：自制 ；厚 度计 ：Ｃ Ｈ 一１ ，长沙
能 的影 响 。
ｌ 实验
１ ． １ 主 要原料 及仪 器设备
拉 伸 强 度 和 拉 断 伸 长 率 ：按 Ｇ Ｂ ／ Ｔ ５ ２ ８ —
２ ０ ０ ９测 试 ，哑 铃 状 １型试 样 ；氧指 数 和 垂 直 燃
烧 性 ：按 Ｇ Ｂ ／ Ｔ １ ０ ７ ０ ７ －２ ０ ０ ８测 试 ；热 失 重 ：用
硅 橡 胶 的拉 伸 强度 为 ２ ． ８ ＭＰ ａ ，拉 断 伸 长 率 为 ２ ４ １ ％ ，氧指 数 为 ４ ０ ． ７ ％ ，垂 直燃 烧 等 级 为 Ｆ Ｖ— Ｏ级 。 关键 词 ： 缩合 型 ， 阻燃 ，硅橡 胶 ，氢氧 化 铝 ，氢 氧 化 镁 ，阻燃 协 效 剂 中 图分 类 号 ：Ｔ Ｑ ３ ３ ３ ． ９ ３ 文 献标 识码 ：Ａ 文 章 编 号 ：１ ０ ０ ９— ４ ３ ６ ９（ ２ ０ １ ３ ）０ ４— ０ ２ ６ ２— ０ ４
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中图 分 类 号 ：Ｑ ６ ． Ｔ ２４ １ 文 献 标 识 码 ： Ａ
Ｐｒ ｐ ｒ ｔｏ ｆｔ ｅ Ｃｏ ｄ ｎ ｅ ｅ ａ ａ ｉ ｎ ｏ ｈ ｎ ｅ ｓ ｄ ＲＴＶ ｉ ｃ ｎ ｂ ｅ ｏ Ｓｌ ｏ ｅ Ｒｕ ｂ ｒｆ ｒ ｉ Ｓ ａｌｎ ｎ ｅ ｎ ｌＣｏ ｂ ｓｉｎ Ｅｎ ｉ ｅ Ｃｙｉ ｄ ｒ ｅ ｌ ｇ Ｉ ｔｒ ａ － ｍ ｕ ｔｏ ｇ ｎ ｌｎ ｅ ｉ
ｓＩ ｎ ｎ ｐ ｒ ｔｎ ｉ ｎ ｕｒｎ ｉ ｆｔｅ ｒ ｓ ｌａ ｔｗｅｅ ３． ｔｌ ｈ ａ ｄ ｏ ｅ ａｉ ｇｔｍｅ ａ ｄ ｃ ｉ ｇ ｔ ｅ ｍｅｏ ｅ ｕ ｔｎ ｒ ３ ＭＰａ，３ ｎ ａ ｄ １ ｏ ｍ ，ｒ ｓ ｅ ｔ ｅｙ ｈ ０ ｍｉ ｎ ０ ｈ ｕ ｅ ｐ ｃ ｉ ｌ ．Ｔｈ ｖ ｅ ｃ ｎ ｅ ｓ ｄ ＲＴｖ ｉｉｏ ｅ ｒ ｂｂ ｒｐ ｅ ａ ｅ ｃ ｏ ｄ ｎ ｏ ｔ ｉ ｏ ｕ ａ ｈ ｓｇ ｏ ｕ ｃｉｎｓｆ ｒｓ ａｌｎ ｎ ｅ ｎ — ｏ ｏｄ ｎｅ ｓｌｃ ｎ ｕ ｅ ｒ ｐ ｄ ａ ｃ ｒ ｉ ｇ ｔ ｈ ｓｆｒ ｌ ａ ｏ ｄ ｆ ｎ ｔｏ ｅ ｌ ｇ ｉｔ ｒ ａ ｃ ｍｂｕ — ｒ ｍ ｏ ｉ ｌ ｓ ｔｏ ｎｇｎ ｙｉ ｄ ｒａ ｄ ｃ ｎ ｓ ｔ ｆ ｈ ｕ ｔｍｅ ｓ ｉｎ ｅ ｉ ｅ ｃ ｌｎ ｅ ｎ ａ ａ ｉ ｙ ｔ ｅ ｃ ｓｏ ｒ ． ｓ
文章 编 号 ：０ ６— ４ ６ ２ １ ） １ ０ Ｏ ｏ １０ ０ ５ （０ ０ ０ — ０６一 ４
内燃 机气 缸 密 封 用缩 合型 硫化 硅 橡 胶 室温
权 宝华 邱祖 民 ， 明霞 刘杰 张迎军。 陈文有 ， 曹 ， ， ，
（． １ 南昌大学 环境与化学工程学院， 江西 南昌 ３０ ３ ； ３ ０ １ ２ 九江市环境监测站 ， ． 江西 九江 ３２０ ；． ３０ ０ ３ 江西省科威生物化学有限公 司， 江西 南昌 ３０ ０ ） ３ ２０ 摘 要： 采用 Ｘ 一 ０ 丝印油墨为基 础胶 ， Ｊ ２１ 正硅酸乙酯 为交联剂 ， 催化剂 Ａ和催 化剂 Ｃ为催化剂 ， 乙醇为抑制 剂 ，
１ ４ ，ｃ ｔｌｓ Ｃ ０ ９ ｉｈｂｔｒ３ ６ ｇ ｏｖ ｎ ｎ １０ ｇｏ Ｊ一２ １ ｓｒｅ ｒ ｔ ｇｉｋ ｈ ｎ，ｓｅ ｆ ｇ ．４ ｇ ａａｙｔ ． ６ ｇ， ｎ ｉｉ ． ，ｓｌｅ ｔ ｇｉ ０ ｆＸ ｏ ４ ０ ｃｅ ｎ ｐ ｎｉ ｎ ．Ｔ ｅ ｉ ｎ ｈ ａ ｎ ｉ
２ Ｊ ｉｎ ｎｉｒ ｍ ｎａ Ｍｏｉｒ ｇＳ ｉｎ Ｊ ｊ ｎ ３ ００，ｈｎ ； ．ｉ ａｇＥ ｖ ｏ ｅｔ ｎｔ ｎ ｍｆ ， ｉ ｉ ｇ３２ ０ Ｃ ｉａ ￣ ｏｎ ｌ ｏ ｉ ｏ ｕａ ３ Ｋ ｗ ｉ ｉ ｈｍ ｓｙＣ ． ｔ．ｏ ａｇｉ ｒｖｎｅ Ｎ ｎｈｎ ３ ２０ ｈｎ ） ． ｅ ｅ Ｂｏ ｅ ｉｒ ｏＬｄ ｆ ｉ ｘ Ｐｏｉｃ ， ａｃａｇ３０ ０ ，Ｃ ｉａ ｃ ｔ Ｊｎ
ｗｔ ｔ ｅ ｙ ｏ ｈｓ ｉ ｔ Ｔ Ｏ ）ｉ ｅｐｅｅｃ ｆ ａａ ｓ Ａ ａｄ Ｃ， ｎ ｉｉ ｒ ｔａｏ ａｄ ｓｌ ｎ Ａ ．Ｐ — ｉ ｔ ｒ ｔ ｌ ｒ ｏｉｃ ｅ（ Ｅ Ｓ ｎｔ ｒｓｎ ｅｏ ｔ ｙｔ ｎ ｉｈｂｔ ｈｎ ｌ ｎ ｏ ｅｔ Ｃ ａ ｈ ｅａ ｈ ｔ ｌａ ｈ ｃ ｌ ｏｅ ｖ Ｃ
ｏ ｔ ｍ ｆｒ ｕａｏ ｃｎ ｅ ｓｄＲ ｖ ｓ ｉ ｎ ｂ ｅ ｒ ｅ ｌ ｇｉｔ ｎ ｌ ｏ ｕｔ ｎｅ ｇ ｅｃ ｌ ｄ ｒ ａ ａ ｌ ｔ ｐｉ ｍ ｌ ｆ ｏ ｄｎｅ Ｔ ｉｃ ｅｒ ｂ ｒ ｏ ａ ｉ ｅ ａ— ｍｂ ｓ ｏ ｎ ｎ ｙ ｎ ｅ ｓｃ ｔ ｙ ｍｕ ｏ ｌｏ ｕ ｆ ｓｌ ｎ ｎ ｒ ｃ ｉ ｉ ｉ ｗ ａ ｓＡ
第３ ２卷第 １期
２１ ０ ０年 ３月
南昌大学学报 （ 工科版 ）
Ｊｕ ｌ ｆ ａｃ ａｇＵ ｉ ｒ ｔ（ ｎｉ ｅｉｇ＆ Ｔ ｃｎｌｇ） ｏ ｍａ ｏ ｎｈｎ ｎ ｅｓｙ Ｅ ｇ ｅｒ Ｎ ｖ ｉ ｎ ｎ ｅｈｏｏｙ
Ｖｏ ． ２ Ｎ ． １３ ｏ １ Ｍａ ． ０ ０ ｒ２ １
Ｑ Ａ ａ ．ｕ Ｉ ｕｍｉ Ａ ｎ —ｉ Ｕ Ｎ Ｂ ｏｈ ａ ，Ｑ Ｕ Ｚ ． ｎ ，Ｃ Ｏ Ｍｉｇｘａ ， ＬＵ Ｊ Ｈ Ｎ ｉｇｊｎ ， ＨＥ ｎｙ ｕ Ｉ ｉ ，Ｚ Ａ Ｇ Ｙ ｎ － Ｃ Ｎ Ｗｅ —ｏ ｅ ｕ
（ ． ｃ ｏ ｌ ｆ ｎ ｉ ｎ ｅ ｔ ｎ ｈ ｍ ｃ ｎ ｉｅ ｒ ｇ Ｎ ｎ ｈ ｎ ｎ ｅｓ ｙ ａ ｃ ａ ｇ３ ０ ３ ， ｈ ａ １ Ｓ ｈ ｏ ｏ Ｅ ｖ ｏ ｍ ｎａ ａ ｄ Ｃ ｅ ｉ Ｅ ｇｎ ｅ ｎ ， ａ ｃ ａ ｇＵ ｉ ｒ ｔ，Ｎ ｎ ｈ ｎ ３ ０ Ｃ ｉ ； ｒ ｌ ｌ ａ ｉ ｖ ｉ １ ｎ
乙二醇 乙醚醋酸酯（ Ａ ） Ｃ Ｃ 为溶剂 ， 通过对丝网印刷的操作时 间、 固化 时间 、 力学 性能 的考 察 ， 确定 内燃ቤተ መጻሕፍቲ ባይዱ气缸 密封 用缩合型室温硫化硅橡胶 的基本配方为 １０ ｇＸ ２ １丝印油墨 中， ０ Ｊ一 ０ 催化 剂 Ａ为 １４ ， ．４ｇ 催化剂 ｃ为 ０ ９ ， ．６ｇ 抑制 剂为 ３６ｇ溶剂为 ４ｇ ． ， 。该条件下丝 网印刷的操作 时间为 ３ ｉ， ０ｍｎ 固化 时间为 １ ， ０ｈ 剪切强 度为 ３ ３Ｍ ａ 满足 内燃 ． Ｐ ， 机气缸密封用缩合型室温硫化硅橡胶产 品性能 的要求 。 关键词 ： 缩合型室温硫化硅橡胶 ； 制备 ； 操作 时间 ； 固化时间 ； 性能
ｒ ｍｅ ｅ ｓ ｕ ｈ ａ ｐ ｒ ｔｏ ｉ ｆｓ ｒ ｅ ｒｎ ｉ ｇ，ｃ ｒｎ ｉ ｎ ｃ ａ ｃ ｌｐ ｏ ｅ ｔ ａ ｔｒ ，ｓ ｃ ｓ ｏ ｅ ａｉｎ ｔｍｅ ｏ ｃ ｅ ｎ ｐ ｔｎ ｉ ｕ ｇ ｔｍｅ ａ ｄ ｍｅ ｈ ｎｉａ ｒ ｐ ｒｙ，ｗｅ ｅ ｉ ｖ ｓｉａ ｅ ｉ ｒ ｎ ｅ ｔｇ ｔｄ．Ｔｈ ｅ
