第3讲 ASPEN PLUS 反应器的模拟与优化(2)
RStoic —— 选择性（2）
RStoic —— 化学反应（3）
RStoic —— 反应热
设定反应热的计算类型(Calculation type) 和参照条件(Reference condition) ： 1、不计算反应热 (Do not calculate heat of reaction) 2、计算反应热 (Calculate heat of reaction) 3、用户指定反应热 (Specify heat of reaction)
进料流股的温度为16℃，压力为1.9 atm，进料组成如下表所示：
Mass Flow（kg/hr） Component n-丁烷（n-Butane） 1-丁烯（1-Butene） Cis-2-丁烯（Cis-2-Butene） Trans-2-丁烯（Trans-2-Butane） 异丁烯（Isobutene） 35000 10000 4500 6800 1450
Gibbs反应器的评价
1)
优点：
可避免写出化学计量方程的必要性（只 需要规定可能的产物） 容易构造多相和同时存在相平衡的计算 问题
2)
缺点：
可能产生不正确的结果，因为它们隐含 动力学上不可能的反应。
RStoic —— 选择性
如果要计算对于选定组分的选择性，其 定义为：
[ Δ P / Δ A ]real S P,A = [ΔP / ΔA]ideal
△P代表选定组分 (selected) P的生成摩尔数； △A代表参照组分 (reference) A的消耗摩尔数； r eal 代表反应器内的实际情况； real ideal 代表只有 A→P 一个反应发生时的情况。
有两种选择：
1、 设定整个系统的平衡温差 、设定整个系统的平衡温差
Aspen物性方法选用图
ij:是否是二元交互参数LL:是否是液液这张图ij？的意思是问有没有二元交互参数。
如果没有，物性方法选择活度系数模型中的基团贡献模型类UNIFAC.; a. r+ Z" k9 F i/ ~ "UNIFAC活度系数模型是UNIQUAC模型的一个扩展模型。
它把UNIQUAC用于分子的理论用于了官能团。
有限个数的官能团足可以组成无限个不同的分子。
与纯组分库中可能需要的组分（500至2000个组分）间交互作用参数的个数相比，可能需要的基团交互作用参数的个数很少。
由一个有限的、精选的实验数据集确定的基团间交互作用参数足以能够预测几乎任何组分对间的活度系数。
"所以，它能很好的预测VLE的活度系数。
但是如果要预测LL数据时，必须使用一个不同的数据集，这个时候你可以用aspen plus自带的UNIFAC-LL.如果有，物性方法选择分子模型类NRTL\WILSON\UNIQUAC.分子模型运行二元交互参数可以灵活准确的模拟许多低压（P＜10atm）非理想溶液。
但是这里面WILSON不能用于模拟液液（LL)混合物。
正如前面所说的，活度系数方法适用于低压非理想溶液，如果是高压（P>10atm）非理想溶液，应该选用灵活的、有预测性的状态方程，如图所示的sp-polar、特殊混合规则的(ws,hv)方程。
图示把这些状态方程归为活度系数法是错误的aspen模拟中状态方程物性方法的选择在Aspen模拟中物性方法的选择至关重要，物性方法选择正确与否直接关系到模拟结果的准确性。
现向全体海友征集各种物性方法的使用条件、范围及相关注意事项。
例如：性质方法名：WILSON，γ模型名：wilson，气体状态方程：理想气体定律! J* v3 ~+ V1 c$ X7 e/ R f1 mWilson 模型属于活度系数模型的一种。
适用于许多类型的非理想溶液，但不能模拟液-液分离。
可在正规溶液基础上用于模拟低压下的非理想系统。

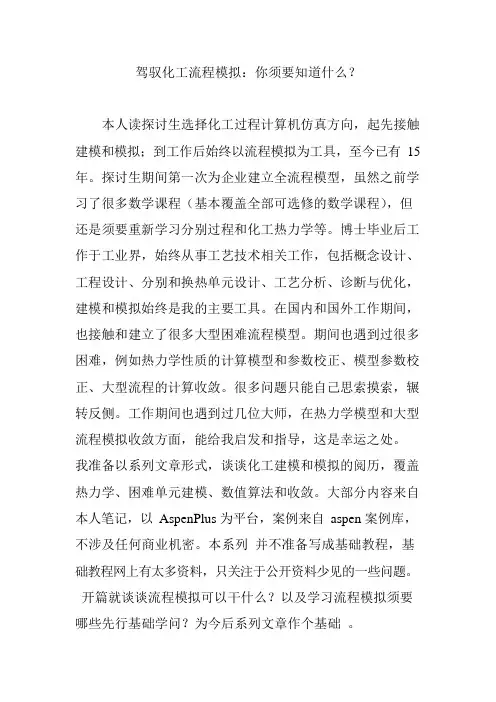

5_掌握化工流程模拟：你需要知道什么？
驾驭化工流程模拟：你须要知道什么？本人读探讨生选择化工过程计算机仿真方向，起先接触建模和模拟；到工作后始终以流程模拟为工具，至今已有15年。
探讨生期间第一次为企业建立全流程模型，虽然之前学习了很多数学课程（基本覆盖全部可选修的数学课程），但还是须要重新学习分别过程和化工热力学等。
博士毕业后工作于工业界，始终从事工艺技术相关工作，包括概念设计、工程设计、分别和换热单元设计、工艺分析、诊断与优化，建模和模拟始终是我的主要工具。
在国内和国外工作期间，也接触和建立了很多大型困难流程模型。
期间也遇到过很多困难，例如热力学性质的计算模型和参数校正、模型参数校正、大型流程的计算收敛。
很多问题只能自己思索摸索，辗转反侧。
工作期间也遇到过几位大师，在热力学模型和大型流程模拟收敛方面，能给我启发和指导，这是幸运之处。
我准备以系列文章形式，谈谈化工建模和模拟的阅历，覆盖热力学、困难单元建模、数值算法和收敛。
大部分内容来自本人笔记，以AspenPlus 为平台，案例来自aspen 案例库，不涉及任何商业机密。
本系列并不准备写成基础教程，基础教程网上有太多资料，只关注于公开资料少见的一些问题。
开篇就谈谈流程模拟可以干什么？以及学习流程模拟须要哪些先行基础学问？为今后系列文章作个基础。
一、流程模拟可以干什么？流程模拟可以用于化工装置生命周期的3 个阶段：探讨开发阶段：削减小试和中试的试验次数；溶剂塞选；概念和工程设计阶段：从投资成本和运行成本优化概念设计（分别序列和换热网络），比较不同方案，确定温度压力等工艺条件，完成质量和能量平衡装置运行阶段：无风险的what-if 分析，避开干脆在装置试验带来的风险，从而对装置进行故障诊断、分析、调优；实时在线优化下图是Aspentech 给出的模拟在运行装置中的应用。
Fig.1: model application in running plant 二、要驾驭流程模拟须要哪些学问？由于流程模拟软件已经封装好单元模型、热力学模型和参数、以及自动优化计算序列，所以上手入门特别简洁，简洁让人产生错觉：模拟很简洁。
