平面连杆机构运动分析
0第0页
大作业（一）
平面连杆机构的运动分析
班 级：
姓 名： 姓 名：
姓 名：
指 导 教 师：
完 成 日 期： v1.0
可编辑可修改
1第1页
一、题目及原始数据
、平面连杆机构的运动分析题目：
如图所示，为一平面六杆机构。设已知各构件的尺寸如表 所示，又知原动件1以等角速度1= 1rad/s 沿逆时针方向回转，试求各从动件的角位移、角速度及角加速度以及位移E点的位移、速度及加速度的变化情况。
表 平面六杆机构的尺寸参数
2'l=65mm,Gx=,Gy=
题 号 1l 2l 3l 4l 5l 6l A B C
1-A 25 60° 1l= 1l=24 1l=
要求每组（每三人为一组，每人一题）至少打印一份源程序，每个同学计
算出原动件从 0º到 360º时（计算点数 N=36）所要求各运动变量的大小，并绘出各组应的运动线图以及 E 点的轨迹曲线。
图
2第2页
二、平面连杆机构运动分析方程
、位移方程：
4312l4coscosl1cos0h
43311l4sinssinl1sin0h
43l4cosl3cossc0
43l4sinl3 sinh0
343cvv
、速度方程：
3433343314343cosl4sinssin0sinl4cosscos0V0l4sinl3sin10l4cosl3cos0
211Vl1sinl1cos00
3343Vcvv
3VV1\V2
、加速度方程：
3344333333443333311144334433sin14cosvsinscos014sin?vcosssin0014cos13cos0014sin13sin0A
112343cA=v v
11111112AA A
1211Al1cosl1sin00
11112AAA v1.0 可编辑可修改
3第3页
3343Aaca
321AA\A
三、计算程序框图
迭代次数IT=0IT=IT+1调用位置方程（1）子程序代入的初值θi，并计算fi｜fi｜≤E求得θi值YIT>ITmaxN停止Y调系数矩阵AV调用高斯消去法子程序求解A△θi=fi求出△θiθi=θi+△θi
4第4页
四、计算源程序
主程序
%输入已知数据
clear
l1=;
l2=;
l3=;
l4=;
l5=;
l6=;
l22=;
xg=;
yg=;
omega1=1;
alph1=0;
hd=pi/180;
du=180/pi;
t1=1:10:361;
theta2=1:10:361;
theta3=1:10:361;
theta5=1:10:361;
theta6=1:10:361;
omega2=1:10:361;
omega3=1:10:361;
omega5=1:10:361;
5第5页
omega6=1:10:361;
alph2=1:10:361;
alph3=1:10:361;
alph5=1:10:361;
alph6=1:10:361;
xe=1:10:361;
ye=1:10:361;
V=1:10:361;
a=1:10:361;
theta1=0;
options=gaoptimset('PopulationSize',100,'Generations',10000,'StallGenLimit',500,'TolFun',1e-100);
theta0=ga(@(thet) weiyi_0(thet,theta1),4,options);
if theta0(1)<0
theta0(1)=theta0(1)+2*pi;end
if theta0(1)>2*pi
theta0(1)=theta0(1)-2*pi;end
if theta0(2)<0
theta0(2)=theta0(2)+2*pi;end
if theta0(2)>2*pi
theta0(2)=theta0(2)-2*pi;end
if theta0(3)<0
theta0(3)=theta0(3)+2*pi;end
if theta0(3)>2*pi
theta0(3)=theta0(3)-2*pi;end
if theta0(4)<0
theta0(4)=theta0(4)+2*pi;end
6第6页
if theta0(4)>2*pi
theta0(4)=theta0(4)-2*pi;
end
%调用子函数Fun_jixie计算该六杆机构的各杆角位移、角速度、角加速度以及E点的角位移、角速度、角加速度
for n1=1:10:361
theta1=(n1-1)*hd;
t1(n1)=theta1*du;
theta=fsolve(@(thet) weiyi(thet,theta1),theta0);
if theta(1)<0
theta(1)=theta(1)+2*pi;end
if theta(1)>2*pi
theta(1)=theta(1)-2*pi;end
if theta(2)<0
theta(2)=theta(2)+2*pi;end
if theta(2)>2*pi
theta(2)=theta(2)-2*pi;end
if theta(3)<0
theta(3)=theta(3)+2*pi;end
if theta(3)>2*pi
theta(3)=theta(3)-2*pi;end
if theta(4)<0
theta(4)=theta(4)+2*pi;end
if theta(4)>2*pi
theta(4)=theta(4)-2*pi;end
[xe(n1),ye(n1)]=weiyi_E(theta1,theta,l1,l2,l22);
7第7页
[omega,alph] = Fun_jixie(theta1,omega1,l1,l2,l3,l5,l6,l22,theta);
[V(n1),a(n1)]=sudu_jasudu_E(omega(1),alph(1),theta,theta1,omega1,l1,l2,l22,alph1);
theta2(n1)=theta(1);theta3(n1)=theta(2);theta5(n1)=theta(3);theta6(n1)=theta(4);omega2(n1)=omega(1);omega3(n1)=omega(2);omega5(n1)=omega(3);omega6(n1)=omega(4);
alph2(n1)=alph(1);alph3(n1)=alph(2);alph5(n1)=alph(3);alph6(n1)=alph(4);
theta0=theta;
end
%绘制各杆件的角位移、角速度、角加速度
n2=1:10:361;
n1=1:10:361;
figure(1);%%%%%%
subplot(2,2,1)%绘制位移线图
plot((n1-1),theta2(n2)*du,'r-',(n1-1),theta3(n2)*du,'g-',(n1-1),theta5(n2)*du,'y-',(n1-1),theta6(n2)*du,'k-','LineWidth',;
title('各杆角位移线图');
xlabel('原动件1\theta_1/\circ');
ylabel('角位移/\circ');
grid on;hold on;
text(200,60,'θ2');
text(200,150,'θ3');
text(200,350,'θ5');
text(200,260,'θ6');
%%%%%%
subplot(2,2,2)%绘制角速度线图
plot((n1-1),omega2(n2),'r-',(n1-1),omega3(n2),'g-',(n1-1),omega5(n2),'y-',(n1-1),omega6(n2),'k-','LineWidth',;
title('各杆角速度线图');
8第8页
xlabel('原动件1\theta_1/\circ');
ylabel('角速度/rad\cdots^{-1}');
grid on;hold on;
%%%%%%
subplot(2,2,3)%绘制角加速度线图
plot((n1-1),alph2(n2),'r-',(n1-1),alph3(n2),'g-',(n1-1),alph5(n2),'y-',(n1-1),alph6(n2),'k-','LineWidth',;
title('各杆角加速度线图');
xlabel('原动件1\theta_1/\circ');
ylabel('角加速度/rad\cdots^{-2}');
grid on;hold on;
%%%%%%%
%求E点的位移
figure(2)
subplot(2,2,1)
plot(xe(n1),ye(n1),'r-','LineWidth',;
title('E的位移线图');
xlabel('E在x方向位移');
ylabel('E在y方向位移');
grid on;hold on;
%求E点角速度与角加速度
subplot(2,2,2)%绘制E点角速度
plot((n1-1),V(n1),'r-','LineWidth',;
title('E点角速度');
xlabel('原动件1\theta_1/\circ');
ylabel('E点角速度/rad\cdots^{-1}');
grid on;hold on;
机械原理大作业——牛头刨床
机械原理大作业——牛头刨床
大作业，一，
平面连杆机构的运动分析
题号: 6
班 级 : 姓 名 : 学 号 : 同组者 :
成 绩 :
完成时间 :
目录
题目、原始数据及要求 ............................................................................................1 一 平面连杆机构运动分析方程 ...............................................................................1
1.1速度计算公式 ......................................................................................2
1.2加速度计算公式 ...................................................................................2 二 程序 .....................................................................................................................3 2.1计算程序框图 ..........................................................................................3
2.2计算源程序 ..............................................................................................4 三 3.1 (一组数据 Lab =200mm)计算结果 ...................................................9
MATLAB的平面连杆机构运动分析与动态仿真
第２６卷第４期 ＶＯ１．２６ Ｎｏ．４ 湖 北 工 业 大 学 学报 Ｊｏｕｒｎａｌ ｏｆ Ｈｕｂｅｉ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ ２０１１年０８月 Ａｕｇ．２０１１
［文章编号］１００３—４６８４（２０１１）０４—００８４—０３
ＭＡＴＬＡＢ的平面连杆机构运动分析与动态仿真
左惟炜，邓援超，魏兵
（湖北工业大学机械３－程学院，湖北武汉４３００６８）
［摘 要］以杆组法为基础，采用ＭＡＴＬＡＢ进行平面连杆机构的运动分析和动态仿真，编程简单，运行效率高，计 算结果可以存储为数据表格、图形乃至电影动画文件等多种形式． ［关键词］ＭＡＴＬＡＢ；平面连杆机构；运动分析；动态仿真 ［中图分类号］ＴＢ２１１ － ［文献标识码］：Ａ
平面连杆机构的运动分析常用的方法有图解法
和解析法．图解法形象直观，但精度差，针对整个机
构运动循环求解时工作量大＿１］．随着计算机技术的 迅速发展，在工程实践中多采用解析法．根据所使用
数学工具的不同，解析法可分为两种类型．一类是针
对具体机构推导出所需要的计算公式，然后编制程
序进行运算．如多数机械原理教材中介绍的封闭矢
量多边形法、复数矢量法、矩阵法等，均是先建立机 构位置的矢量方程式，进一步将其对时间求导，即可
得到相应的速度和加速度方程式．这些方法的思路 和步骤基本相似，只是所用的数学工具不同，对一些
常用的简单机构进行运动分析十分方便．另一类则
是以机构组成原理为基础的杆组法．该方法按杆组 类型编制子程序，使用时可根据机构的组成形式编
制相应的主程序调用，形成一个完整的机构运动分
析系统，因此具有广泛的通用性，特别适用于多杆机 构的运动分析．本文对平面连杆机构的运动分析即
采用杆组法． 在采用解析法进行平面连杆机构运动分析时，
传统上采用ＦＯＲＴＲＡＮ、ＢＡＳＩＣ、Ｃ语言等进行程
序设计．与这些语言相比，ＭＡＴＬＡＢ的编程方式更 接近书写计算公式的思维方式．而且，ＭＡＴＬＡＢ采 用高度矢量化运算方式，编写的程序设计效率高，易

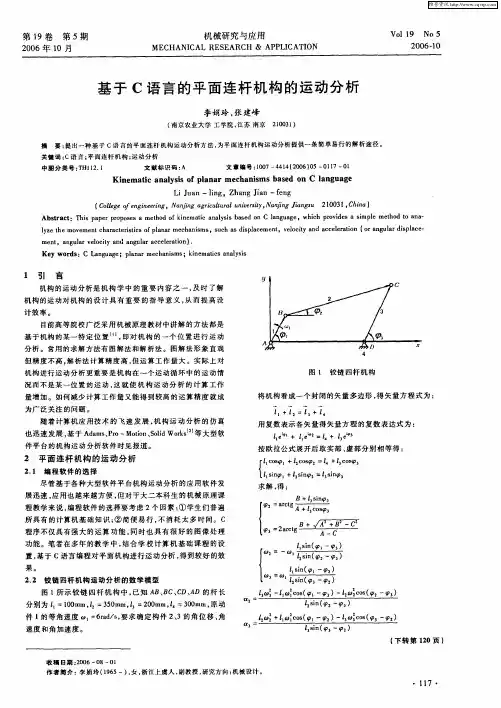

基于C语言的平面连杆机构的运动分析
第１９卷第５期
２００６年１０月 机械研究与应用 ＭＥＣＨＡＮＩＣＡＬ ＲＥＳＥＡＲＣＨ＆ＡＰＰＬＩＣＡＴＩＯＮ Ｖ０ｌ １９ Ｎｏ ５ ２００６．１０
基于Ｃ语言的平面连杆机构的运动分析
李娟玲，张建峰
（南京农业大学工学院，江苏南京２１００３１）
摘要：提出一种基于ｃ语言的平面连杆机构运动分析方法，为平面连杆机构运动分析提供一条简单易行的解析途径。
关键词：ｃ语言；平面连杆机构；运动分析 中图分类号：ＴＨＩ１２．１ 文献标识码：Ａ 文章编号：１００７—４４１４【２００６）０５一Ｏ１１７一Ｏ１ Ｋｉｎｅｍａｔｉｃ ａｎａｌｙｓｉｓ ｏｆ ｐｌａｎａｒ ｍｅｃｈａｎｉｓｍｓ ｂａｓｅｄ ｏｎ Ｃ ｌａｎｇｕａｇｅ
Ｌｉ Ｊｕａｎ—ｌｉｎｇ。Ｚｈａｎｇ Ｊｉａｎ—ｆｅｎｇ
（Ｃｏｌｌｅｇｅ ｏｆ ｅｎｇｉｎｅｅｒｉｎｇ，Ｎａｎｆｉｎｇ ａｇｒｉｃｕｌｔｕｒａｌ ｕｎｉｖｅｒｓｉｔｙ，Ｎａ ｎｇ Ｊｉａｎｇｓｕ ２ １００３ １，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ｐｒｏｐｏｓｅｓ ａ ｍｅｔｈｏｄ ｏｆ ｋｉｎｅｍａｔｉｃ ａｎａｌｙｓｉｓ ｂａｓｅｄ ｏｎ Ｃ ｌａｎｇｕａｇｅ，ｗｈｉｃｈ ｐｒｏｖｉｄｅｓ ａ ｓｉｍｐｌｅ ｍｅｔｈｏｄ ｔｏ ａｎａ’ ｌｖｚｅ ｔｈｅ ｍｏｖｅＩＴＩｅｎｔ ｃｈａｒａｅｔｅｒｉｓｔｉｅｓ ｏｆ ｐｌａｎａｒ ｍｅｃｈａｎｉｓｍｓ。ｓｕｃｈ ａｓ ｄｉｓｐｌａｃｅｍｅｎｔ，ｖｅｌｏｃｉｔｙ ａｎｄ ａｃｃｅｌｅｒａｔｉｏｎ（ｏｒ ａｎｇｕｌａｒ ｄｉｓｐｌａｃｅ－
ｍｅｎｔ。ａｎｇｕｌａｒ ｖｅｌｏｃｉｔｙ ａｎｄ ａｎｇｕｌａｒ ａｃｃｅｌｅｒａｔｉｏｎ）．
Ｋｅｙ ｗｏｒｄｓ：Ｃ Ｌａｎｇｕａｇｅ；ｐｌａｎａｒ ｍｅｃｈａｎｉｓｍｓ；ｋｉｎｅｍａｔｉｃｓ ａｎａｌｙｓｉｓ
１ 引 言
机构的运动分析是机构学中的重要内容之一，及时了解
机构的运动对机构的设计具有重要的指导意义，从而提高设 计效率。
(完整版)平面连杆机构
机械基础一轮复习资料
（平面连杆机构）
【复习要求】
1. 了解铰链四杆机构的三种基本类型、特点及应用;
2. 掌握三种基本形式的判别条件；
3. 了解四杆机构的演化形式及应用；
4. 了解“死点”位置产生的原因、克服方法及应用;
5. 了解急回运动特性及其应用。
【知识网络】
【知识精讲】
一、平面连杆机构
由一些刚性构件用转动副和移动副相互联接而组成的在同一平面或相互平行的平面内运动的机构。
注 当平面四杆机构中的运动副都是转动副时称为铰链器杆机构。
、铰链四杆机构的类型、特点及应用 （见表）
类型 特点 应用举例
曲柄摇杆机构 整周回转运动《--》往复摆动；
曲柄作主动件时，有急回运动特性；
摇杆为主动件时，有“死点”位置产生 剪刀机、破碎机、搅拌机、雷达俯仰 角、缝纫机、牛头刨床横向进给机构
双曲
柄机 普通双曲柄机构 曲柄不等长；主动曲柄作等速运动时，从动曲柄
作变速运动；有急回运动特性，无“死点” 惯性筛、旋转式水泵
构
平行双曲柄机构 曲柄等长，其他两杆也相等；两曲柄转向相同，
转速相等；有“死点”，无急回运动特性 机车主动轮联动装置铲土机的铲斗机
构
反向双曲柄机构 对杆长度相等，但互不平行；主动曲柄作等速运
动时，从动曲柄作变速运动；有“死点”位置，
有急回运动特性 车门启闭装置
双摇杆机构 两连架杆均为摇杆 自卸翻斗车，鹤式起重机、飞机起落
架、车辆前轮转向机构
三、铰链四杆机构三种基本形式的组成条件 （见表）
机构类型 杆件长度关系 机架的杆件
双摇杆机构 最长杆与最短杆长度之和大于其余两杆长度之和 无论以何杆件
最短杆与最长杆长度之和小于或等于其余两杆长度之和 最短杆的对杆
双曲柄机构 最短杆与最长杆长度之和小于或等于其余两杆长度之和 最短杆
曲柄摇杆机构 最短杆与最长杆长度之和小于或等于其余两杆长度之和 最短杆的相邻杆
四、铰链四杆机构的演化和应用（见表）
机构名称 演变来源 演变过程 运动特点 应用举例

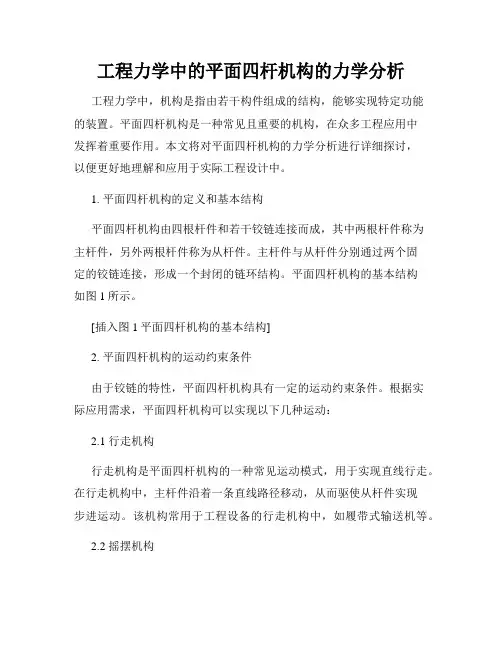

工程力学中的平面四杆机构的力学分析
