贝克曼梁弯沉自动数据生成表
落锤式弯沉仪测定路基路面弯沉原始记录表格
测点桩号
测点位置
测量力（kN）
测量位移（0.01mm）
等效位移(0.01mm)
等效
贝克曼梁ቤተ መጻሕፍቲ ባይዱ
（0.01mm）
路表温度（℃）
备 注
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
测 点 数
特异
点数
目标可靠指标
贝克曼梁
平均值（0.01mm）
贝克曼梁 标准差（0.01mm）
贝克曼梁
代表值（0.01mm）
落锤式弯沉仪测定路基路面弯沉原始记录表格
委托单位
任务编号
工程名称
路面类型
施工单位
结构层次
检测路段
检测日期
道路等级
环境温度
检测依据
JTG 3450-2019《公路路基路面现场测试规程》
T0953-2008落锤式弯沉仪测试弯沉方法
JTG F80/1-2017《公路工程质量检验评定标准》
仪器设备
全自动车载落锤式弯沉仪（KJ-123/CFWD-10T）
落锤弯沉
平均值（0.01mm）
落锤弯沉
标准差（0.01mm）
落锤弯
沉代表值（0.01mm）
设计
弯沉值（0.01mm）
目标可靠指标：回弹模量：温度影响系数：湿度影响系数：
相关关系式： LB=a+b*LFWD a=b=相关系数R=
备 注：
检测：复核：
路基路面回弹弯沉试验(贝克曼梁法)记录
修正前
修正后
修正前
修正后
测点总数
合格点数
特异系数
修正弯沉平均值
标准差
弯沉代表（0.01mm）
注：
标准差s=√[(x1-x)^2 +(x2-x)^2 +......(xn-x)^2]/（n-1）
变异系数等于标准差除以平均数。
弯沉代表值=修正弯沉平均值+保证率系数x标准差。
试验：复核：负责人：单位：
依据：JTG E60-2008《公路路基路面现场测试规程》第64页
精度要求及结果整理
路段桩号结构层类型测试车车型弯沉仪类型路基干湿状况温度修正系数季节湿度系数设计弯沉路表温度保证率系数读数检验用读数弯沉001mm测定用读数检验用读数弯沉001mm修正前修正后修正前修正后测点总数合格点数特异系数修正弯沉平均值标准差弯沉代表001mmx1x2x2x2
路基路面回弹弯沉试验（贝克曼梁法）记录
委托单位：路线名称：工程名称：
公路等级：结构类型：试样编号：
委托编号：委托日期：试验日期：
路段桩号
结构层类型
幅别
测试车车型
弯沉仪类型
路基干湿状况
温度修正系数
季节湿度系数
设计弯沉
路表温度
保证率系数
前5天平均气温
测点桩号
左车轮
右车轮
测定用弯沉仪读数
检验用弯沉仪读数弯沉Biblioteka 0.01mm）测定用弯沉仪读数
检验用弯沉仪读数
公路工程项目-1405a-路面弯沉检测记录表_贝克曼梁_(模板)
前 5 天平均气温 (℃)
保证率系数
温度修正系数 设计弯沉值 (0.01mm)
测点桩号
车道
路表温
左侧(0.01mm)
度(℃)
回弹
初读数 终读数
弯沉
修正 弯沉
右侧(0.01mm)
回弹 初读数 终读数
弯沉
修正 弯沉
备注: 检测：
复核：
日期： 年 月 日
报告编号：
第 页共 页

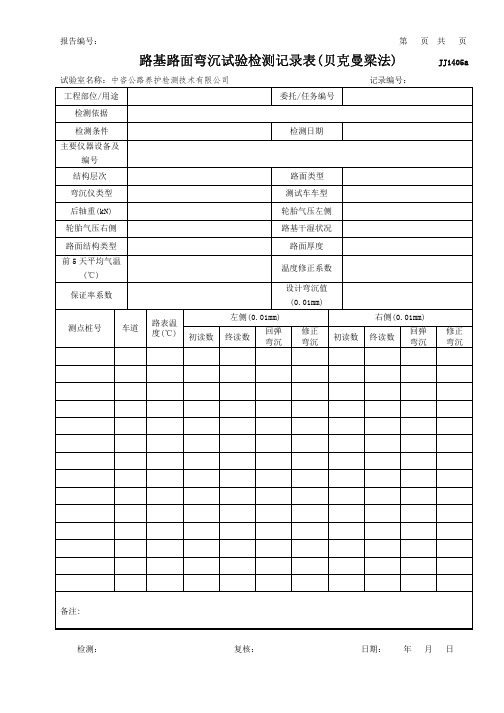

路基路面弯沉试验检测记录表(贝克曼梁法)
JJ1405a
试验室名称：中咨公路养护检测技术有限公司
记录编号：
工程部位/用途
委托/任务编号
检测依据
检测条件 主要仪器设备及
编号
检测日期
结构层次
路面类型
弯沉仪类型
测试车车型
后轴重(kN)
轮胎
路面结构类型
路面厚度
落锤弯沉及贝克曼梁弯沉换算表
落锤式弯沉仪与贝克曼梁弯沉仪对比试验结果
贝克曼梁法
落锤式弯沉仪
读数
66.3 59.6 48.3 57.6 65.3 64.8 61.4 59.8 53.1 53.1 54.7 56.2 56.6 64.8 59.0 64.7 49.7 52.5 56.7 59.5 50.6 49.7 50.6 57.1 54.3 53.2 54.7 57.0 59.7 50.1 49.7 53.1 53.6 60.7 58.1 51.6 56.2 51.7 49.2 50.6
换算回弹 值
(0.01mm)
132.6 119.2 96.6 115.2 130.6 129.6 122.8 119.6 106.2 106.2 109.4 112.4 113.2 129.6 118.0 129.4 99.4 105.0 113.4 119.0 101.2 99.4 101.2 114.2 108.6 106.4 109.4 114.0 119.4 100.2 99.4 106.2 107.2 121.4 116.2 103.2 112.4 103.4 98.4 101.2
点号
现根据实
落锤式弯沉仪与贝克曼梁弯沉仪对比试验结果
贝克曼梁法
落锤式弯沉仪
读数
换算回弹 值
(0.01mm)
落锤式弯沉仪所测得 弯沉值
LB=bLFDW+a LB为贝克曼梁换算值
其中：a= 4.760 b= 0.670
回归方程：LB=0.670LFWD+4.760
弯沉检测记录表
工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K380+700-K381+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K380+700左0 5 10 0 11 22K380+725右0 5 10 0 12 24K380+750左0 6 12 0 20 40K380+775右0 14 28 0 18 36K380+800左0 10 20 0 3 6K380+825右0 5 10 0 6 12K380+850左0 15 30 0 21 42K380+875右0 1 2 0 21 42K380+900左0 3 6 0 17 34K380+925右0 3 6 0 7 14K380+950左0 5 10 0 1 2K380+975右0 13 26 0 16 32K381+000左0 5 10 0 9 18测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）2619.3812.77 38.16检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K381+000-K382+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K381+000右0 11 22 0 13 26K381+025左0 17 34 0 16 32K381+050右0 19 38 0 22 44K381+075左0 16 32 0 19 38K381+100右0 14 28 0 14 28K381+125左0 12 24 0 14 28K381+150右0 19 38 0 19 38K381+175左0 19 38 0 17 34K381+200右0 11 22 0 20 40K381+225左0 19 38 0 11 22K381+250右0 12 24 0 12 24K381+275左0 18 36 0 12 24K381+300右0 22 44 0 12 24K381+325左0 13 26 0 13 26K381+350右0 12 24 0 11 22K381+375左0 22 44 0 13 26 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3230.88 7.34 41.89检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K381+000-K382+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K381+400右0 19 38 0 19 38K381+425左0 18 36 0 13 26K381+450右0 17 34 0 21 42K381+475左0 16 32 0 22 44K381+500右0 17 34 0 18 36K381+525左0 19 38 0 17 34K381+550右0 17 34 0 18 36K381+575左0 15 30 0 17 34K381+600右0 15 30 0 15 30K381+625左0 17 34 0 16 32K381+650右0 17 34 0 20 40K381+675左0 21 42 0 14 28K381+700右0 22 44 0 21 42K381+725左0 19 38 0 12 24K381+750右0 12 24 0 19 38K381+775左0 16 32 0 11 22 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3234.38 5.74 42.98检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K381+000-K382+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K381+800右0 18 36 0 18 36K381+825左0 22 44 0 14 28K381+850右0 13 26 0 16 32K381+875左0 17 34 0 21 42K381+900右0 12 24 0 12 24K381+925左0 12 24 0 21 42K381+950右0 19 38 0 21 42K381+975左0 16 32 0 18 36测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）1633.75 6.96 44.19检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K382+000-K383+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K382+000右0 17 34 0 18 36K382+025左0 12 24 0 16 32K382+050右0 13 26 0 19 38K382+075左0 22 44 0 15 30K382+100右0 18 36 0 12 24K382+125左0 21 42 0 21 42K382+150右0 11 22 0 16 32K382+175左0 13 26 0 21 42K382+200右0 15 30 0 14 28K382+225左0 13 26 0 12 24K382+250右0 13 26 0 17 34K382+275左0 20 40 0 21 42K382+300右0 12 24 0 18 36K382+325左0 17 34 0 18 36K382+350右0 14 28 0 20 40K382+375左0 12 24 0 19 38 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3232.50 6.76 42.64检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K382+000-K383+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K382+400右0 17 34 0 16 32K382+425左0 14 28 0 17 34K382+450右0 14 28 0 22 44K382+475左0 15 30 0 21 42K382+500右0 16 32 0 14 28K382+525左0 16 32 0 21 42K382+550右0 12 24 0 12 24K382+575左0 14 28 0 18 36K382+600右0 17 34 0 16 32K382+625左0 20 40 0 16 32K382+650右0 22 44 0 11 22K382+675左0 16 32 0 11 22K382+700右0 22 44 0 19 38K382+725左0 14 28 0 22 44K382+750右0 16 32 0 18 36K382+775左0 20 40 0 21 42 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3233.75 6.72 43.82检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K382+000-K383+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K382+800右0 12 24 0 20 40K382+825左0 16 32 0 15 30K382+850右0 19 38 0 18 36K382+875左0 11 22 0 14 28K382+900右0 12 24 0 19 38K382+925左0 16 32 0 22 44K382+950右0 13 26 0 17 34K382+975左0 12 24 0 23 46测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）1632.38 7.49 43.61检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K383+000-K383+900 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K383+000右0 22 44 0 17 34K383+025左0 11 22 0 16 32K383+050右0 14 28 0 11 22K383+075左0 21 42 0 15 30K383+100右0 15 30 0 18 36K383+125左0 11 22 0 20 40K383+150右0 21 42 0 18 36K383+175左0 14 28 0 16 32K383+200右0 19 38 0 20 40K383+225左0 21 42 0 11 22K383+250右0 22 44 0 22 44K383+275左0 14 28 0 12 24K383+300右0 11 22 0 14 28K383+325左0 21 42 0 21 42K383+350右0 14 28 0 16 32K383+375左0 14 28 0 12 24 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3232.75 7.72 44.33检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K383+000-K383+900 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K383+400右0 22 44 0 15 30K383+425左0 11 22 0 20 40K383+450右0 20 40 0 17 34K383+475左0 20 40 0 21 42K383+500右0 14 28 0 16 32K383+525左0 18 36 0 18 36K383+550右0 15 30 0 21 42K383+575左0 11 22 0 12 24K383+600右0 19 38 0 16 32K383+625左0 11 22 0 18 36K383+650右0 12 24 0 16 32K383+675左0 16 32 0 17 34K383+700右0 15 30 0 22 44K383+725左0 11 22 0 11 22K383+750右0 11 22 0 12 24K383+775左0 18 36 0 20 40 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3232.25 7.34 43.26检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K383+000-K383+900 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K383+800右0 19 38 0 18 36K383+825左0 18 36 0 11 22K383+850右0 17 34 0 18 36K383+875左0 12 24 0 13 26K383+900右0 11 22 0 21 42测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）1031.60 7.35 42.63检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K384+200-K385+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K384+200左0 17 34 0 14 28K384+225右0 22 44 0 15 30K384+250左0 16 32 0 12 24K384+275右0 20 40 0 22 44K384+300左0 19 38 0 14 28K384+325右0 22 44 0 16 32K384+350左0 17 34 0 13 26K384+375右0 16 32 0 12 24K384+400左0 19 38 0 14 28K384+425右0 17 34 0 11 22K384+450左0 20 40 0 13 26K384+475右0 18 36 0 20 40K384+500左0 17 34 0 22 44K384+525右0 14 28 0 22 44K384+550左0 12 24 0 20 40K384+575右0 18 36 0 15 30 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3233.69 6.82 43.92检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K384+200-K385+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K384+600左0 11 22 0 21 42K384+625右0 11 22 0 22 44K384+650左0 22 44 0 20 40K384+675右0 14 28 0 21 42K384+700左0 11 22 0 20 40K384+725右0 17 34 0 15 30K384+750左0 14 28 0 13 26K384+775右0 17 34 0 14 28K384+800左0 21 42 0 17 34K384+825右0 20 40 0 15 30K384+850左0 11 22 0 11 22K384+875右0 13 26 0 14 28K384+900左0 12 24 0 12 24K384+925右0 12 24 0 22 44K384+950左0 16 32 0 12 24K384+975右0 15 30 0 12 24 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3231.13 7.79 42.80检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K385+000-K386+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K385+000左0 11 22 0 14 28K385+025右0 19 38 0 18 36K385+050左0 21 42 0 20 40K385+075右0 21 42 0 11 22K385+100左0 11 22 0 14 28K385+125左0 11 22 0 22 44K385+150右0 12 24 0 11 22K385+175左0 14 28 0 21 42K385+200右0 13 26 0 16 32K385+225左0 20 40 0 16 32K385+250右0 12 24 0 14 28K385+275左0 17 34 0 16 32K385+300右0 11 22 0 22 44K385+325左0 22 44 0 16 32K385+350右0 15 30 0 22 44K385+375左0 21 42 0 15 30 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3232.44 8.01 44.46检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K385+000-K386+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K385+400右0 22 44 0 14 28K385+425左0 18 36 0 21 42K385+450右0 11 22 0 22 44K385+475左0 18 36 0 20 40K385+500右0 20 40 0 14 28K385+525左0 18 36 0 15 30K385+550右0 12 24 0 22 44K385+575左0 16 32 0 20 40K385+600右0 12 24 0 14 28K385+625左0 19 38 0 22 44K385+650右0 22 44 0 21 42K385+675左0 19 38 0 18 36K385+700右0 11 22 0 18 36K385+725左0 11 22 0 19 38K385+750右0 18 36 0 11 22K385+775左0 11 22 0 11 22 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3233.75 8.03 45.79检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K385+000-K386+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K385+800右0 21 42 0 14 28K385+825左0 13 26 0 20 40K385+850右0 11 22 0 12 24K385+875左0 22 44 0 19 38K385+900右0 20 40 0 18 36K385+925左0 20 40 0 17 34K385+950右0 18 36 0 16 32K385+975左0 16 32 0 12 24测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）1633.63 7.05 44.20检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K386+000-K387+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K386+000右0 18 36 0 17 34K386+025左0 19 38 0 19 38K386+050右0 11 22 0 11 22K386+075左0 19 38 0 22 44K386+100右0 15 30 0 21 42K386+125左0 19 38 0 14 28K386+150右0 14 28 0 19 38K386+175左0 12 24 0 16 32K386+200右0 11 22 0 14 28K386+225左0 22 44 0 15 30K386+250右0 13 26 0 13 26K386+275左0 21 42 0 16 32K386+300右0 14 28 0 12 24K386+325左0 20 40 0 13 26K386+350右0 15 30 0 18 36K386+375左0 20 40 0 19 38 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3232.63 6.88 42.95检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K386+000-K387+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K386+400右0 17 34 0 11 22K386+425左0 14 28 0 18 36K386+450右0 12 24 0 19 38K386+475左0 17 34 0 21 42K386+500右0 16 32 0 20 40K386+525左0 11 22 0 21 42K386+550右0 12 24 0 16 32K386+575左0 11 22 0 15 30K386+600右0 18 36 0 13 26K386+625左0 22 44 0 13 26K386+650右0 22 44 0 21 42K386+675左0 17 34 0 13 26K386+700右0 15 30 0 13 26K386+725左0 18 36 0 19 38K386+750右0 12 24 0 21 42K386+775左0 19 38 0 12 24 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3232.44 7.27 43.34检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K386+000-K387+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K386+800右0 12 24 0 17 34K386+825左0 17 34 0 18 36K386+850右0 16 32 0 15 30K386+875左0 17 34 0 21 42K386+900右0 19 38 0 20 40K386+925左0 22 44 0 13 26K386+950右0 18 36 0 16 32K386+975左0 18 36 0 21 42测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）1635.00 5.56 43.34检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K387+000-K388+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K387+000右0 19 38 0 14 28K387+025左0 22 44 0 21 42K387+050右0 13 26 0 20 40K387+075左0 22 44 0 14 28K387+100右0 15 30 0 14 28K387+125左0 16 32 0 14 28K387+150右0 13 26 0 19 38K387+175左0 12 24 0 17 34K387+200右0 12 24 0 17 34K387+225左0 18 36 0 20 40K387+250右0 12 24 0 16 32K387+275左0 14 28 0 12 24K387+300右0 21 42 0 22 44K387+325左0 20 40 0 17 34K387+350右0 20 40 0 18 36K387+375左0 18 36 0 22 44 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3234.00 6.83 44.25检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K387+000-K388+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K387+400右0 20 40 0 12 24K387+425左0 15 30 0 17 34K387+450右0 15 30 0 20 40K387+475左0 12 24 0 12 24K387+500右0 14 28 0 17 34K387+525左0 18 36 0 15 30K387+550右0 15 30 0 18 36K387+575左0 20 40 0 16 32K387+600右0 11 22 0 13 26K387+625左0 14 28 0 15 30K387+650右0 17 34 0 22 44K387+675左0 18 36 0 20 40K387+700右0 22 44 0 17 34K387+725左0 18 36 0 15 30K387+750右0 17 34 0 21 42K387+775左0 13 26 0 18 36 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3232.94 6.05 42.02检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K387+000-K388+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K387+800右0 17 34 0 12 24K387+825左0 16 32 0 18 36K387+850右0 13 26 0 20 40K387+875左0 15 30 0 17 34K387+900右0 16 32 0 12 24K387+925左0 18 36 0 19 38K387+950右0 15 30 0 17 34K387+975左0 13 26 0 21 42测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）1632.38 5.48 40.59检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K388+700-K389+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K388+400右0 20 40 0 16 32K388+425左0 14 28 0 19 38K388+450右0 16 32 0 19 38K388+475左0 21 42 0 17 34K388+500右0 16 32 0 19 38K388+525左0 17 34 0 16 32K388+550右0 18 36 0 21 42K388+575左0 16 32 0 15 30K388+600右0 13 26 0 12 24K388+625左0 17 34 0 19 38K388+650右0 15 30 0 11 22K388+675左0 11 22 0 21 42K388+700右0 13 26 0 15 30K388+725左0 13 26 0 14 28K388+750右0 22 44 0 18 36K388+775左0 13 26 0 14 28 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3232.56 6.10 41.71检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K388+700-K389+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K388+800右0 13 26 0 11 22K388+825左0 22 44 0 13 26K388+850右0 15 30 0 13 26K388+875左0 14 28 0 20 40K388+900右0 22 44 0 17 34K388+925左0 16 32 0 13 26K388+950右0 12 24 0 11 22K388+975左0 20 40 0 14 28测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）1630.75 7.48 41.97检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K389+000-K390+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K389+000右0 20 40 0 22 44K389+025左0 14 28 0 16 32K389+050右0 11 22 0 20 40K389+075左0 15 30 0 15 30K389+100右0 12 24 0 17 34K389+125左0 20 40 0 21 42K389+150右0 17 34 0 22 44K389+175左0 16 32 0 12 24K389+200右0 21 42 0 11 22K389+225左0 11 22 0 19 38K389+250右0 14 28 0 14 28K389+275左0 21 42 0 19 38K389+300右0 16 32 0 15 30K389+325左0 19 38 0 11 22K389+350右0 19 38 0 13 26K389+375左0 21 42 0 11 22 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3232.81 7.48 44.03检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K389+000-K390+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K389+400右0 18 36 0 15 30K389+425左0 18 36 0 18 36K389+450右0 15 30 0 17 34K389+475左0 17 34 0 11 22K389+500右0 14 28 0 13 26K389+525左0 21 42 0 13 26K389+550右0 19 38 0 19 38K389+575左0 18 36 0 17 34K389+600右0 22 44 0 15 30K389+625左0 14 28 0 21 42K389+650右0 12 24 0 16 32K389+675左0 11 22 0 14 28K389+700右0 13 26 0 16 32K389+725左0 13 26 0 13 26K389+750右0 15 30 0 15 30K389+775左0 21 42 0 13 26 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3231.69 6.06 40.77检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K389+000-K390+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K389+800右0 12 24 0 11 22K389+825左0 12 24 0 15 30K389+850右0 17 34 0 16 32K389+875左0 16 32 0 20 40K389+900右0 17 34 0 12 24K389+925左0 22 44 0 12 24K389+950右0 21 42 0 14 28K389+975左0 19 38 0 20 40测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）1632.00 7.27 42.90检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K390+000-K391+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K390+000右0 13 26 0 21 42K390+025左0 16 32 0 20 40K390+050右0 12 24 0 12 24K390+075左0 22 44 0 17 34K390+100右0 14 28 0 18 36K390+125左0 19 38 0 11 22K390+150右0 19 38 0 13 26K390+175左0 17 34 0 14 28K390+200右0 22 44 0 16 32K390+225左0 22 44 0 17 34K390+250右0 15 30 0 15 30K390+275左0 13 26 0 11 22K390+300右0 20 40 0 16 32K390+325左0 13 26 0 13 26K390+350右0 17 34 0 19 38K390+375左0 20 40 0 14 28 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3232.56 6.76 42.71检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K390+000-K391+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K390+400右0 19 38 0 19 38K390+425左0 11 22 0 15 30K390+450右0 15 30 0 20 40K390+475左0 21 42 0 15 30K390+500右0 12 24 0 18 36K390+525左0 22 44 0 18 36K390+550右0 15 30 0 20 40K390+575左0 13 26 0 18 36K390+600右0 22 44 0 17 34K390+625左0 12 24 0 19 38K390+650右0 12 24 0 14 28K390+675左0 13 26 0 12 24K390+700右0 12 24 0 19 38K390+725左0 17 34 0 20 40K390+750右0 15 30 0 18 36K390+775左0 22 44 0 19 38 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3233.38 6.82 43.61检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K390+000-K391+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K390+800右0 14 28 0 19 38K390+825左0 19 38 0 16 32K390+850右0 22 44 0 21 42K390+875左0 15 30 0 11 22K390+900右0 19 38 0 18 36K390+925左0 12 24 0 19 38K390+950右0 18 36 0 21 42K390+975左0 14 28 0 14 28测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）1634.00 6.69 44.04检测结论：工程部位/用途路面工程委托/任务编号样品名称AC-16沥青混凝土样品编号试验依据JTG E60-2008 样品描述试验条件室外、温度20℃试验日期主要仪器设备及编号路面弯沉仪路段桩号K391+000-K392+000 弯沉仪类型 5.4米贝克曼梁结构层类型中粒式沥青混凝土轮胎压强（Mpa）0.72后轴重（KN）100 测试车类型东风153 设计弯沉（0.01mm）45 保证率系数 1.5 舍弃系数前5天平均气温（℃）季节修正系数K1 温度修正系数K2支点变形修正弯沉仪最大读数（0.01mm）弯沉仪终读数（0.01mm）测点桩号车道路表温度（℃）温度修正系数左车轮右车轮初读数0.01mm终读数0.01mm弯沉（0.01mm）初读数0.01mm终读数0.01mm弯沉（0.01mm）修正前修正后修正前修正后K391+000右0 13 26 0 17 34K391+025左0 21 42 0 11 22K391+050右0 13 26 0 16 32K391+075左0 18 36 0 20 40K391+100右0 14 28 0 21 42K391+125左0 21 42 0 13 26K391+150右0 12 24 0 21 42K391+175左0 18 36 0 20 40K391+200右0 11 22 0 14 28K391+225左0 16 32 0 20 40K391+250右0 17 34 0 13 26K391+275左0 17 34 0 20 40K391+300右0 12 24 0 19 38K391+325左0 19 38 0 14 28K391+350右0 18 36 0 13 26K391+375左0 11 22 0 15 30 测点数平均值（0.01mm）标准差（0.01mm）代表弯沉（0.01mm）3232.38 6.82 42.61检测结论：。
贝克曼梁测定路基路面回弹弯沉试验检测记录表
车道数
全部平均弯 测试总点 测试公里 标准差 弯沉代表 温度、季节 特异 是否 沉值 数 （km） （0.01mm） （0.01mm） 值0.01mm 修正后弯沉 点个 合格 值 数 去特异点平均弯沉值 （0.01mm） / 去特异点标准差 （0.01mm） / 去特异点完成代表 去特异点温度修正 值（0.01mm） 弯沉值（0.01mm） / /
第
页
共
页 JJ1405
贝克曼梁测定路基路面回弹弯沉试验检测记录表
试验室名称：中交隧道工程局有限公司北京工程试验检测中心 南京至高淳新通道工程NG-1A标工地试验室 工程部位/用途 试验依据 样品描述 试验条件 主要仪器设备及编号 测试车车型 （车牌号） 轮胎气压 路面结构类 型 温度修正系 数 测点桩号 （幅段） DF1 左侧 0.70 路床表面 / 车道 JTG E60-2008 表面平整 温度： ℃ 记录编号： 委托/任务编号 样品编号 样品名称 试验日期 标准车、路面弯沉仪、其他 后轴重（kN） MPa； 右侧 0.75 MPa 100 当量圆直径（m） 0.21 / 100 现场检测
特异值上限 /
备 注 试验： 复核： 日期： 年 月 日
前5天平均气温的平均值（℃） / 保证率系数 设计弯沉值（0.01mm） 2 剔除系数
路面厚度（mm） /
季节修正系数 路表温度 （℃） Nhomakorabeal 2S
左侧（0.01mm） 初读数1 终读数1
右侧（0.01mm） 初读数2 终读数2
回弹弯沉（0.01mm） 回弹弯沉1 回弹弯沉2
测试间距 （m）
特异值下限 /
路基路面弯沉试验检测记录范文表贝克曼梁法
路基路面弯沉试验检测记录范文表贝克曼梁法
第页，共页路基路面弯沉试验检测记录表（贝克曼梁法）JJ1405
试验室名称：常德市交通建设质量监察检测中心
记录编号：杨白线项目监理处工地实验室
工程部位 / 用途拜托 / 任务编号/试验依照JTG E60-2008《公路路基路面现场测试规程》样品编号
样品描绘试验条件
主要仪器设施
贝克曼梁弯沉仪试验日期及编号
起讫桩号构造层次
弯沉仪种类测试车车型后轴重 (kN)
轮胎气压左边 (MPa)轮胎气压右边 (MPa)路基干湿状态
前5天均匀气温 ( ℃)路面构造种类路面厚度 (mm)季节修正系数保证率系数剔除系数路面厚度 (mm)
桩号车道路表温度左边 (0.01mm)右边 (0.01mm) ( ℃)
初读数终读数回弹弯沉初读数终读数回弹弯沉
备注 :
试验：复核：日期：年月日。
贝克曼梁法测弯沉值
贝克曼梁法测弯沉值1．弯沉弯沉是指在规定的标准轴载作用下，路基或路面表面轮隙位置产生的总垂直变形（总弯沉）或垂直回弹变形值（回弹弯沉），以0．01mm为单位.计算方法Lr=L+Zα×SLr=该路段弯沉代表值，L=该路段回弹弯沉值的平均值，Zα=保证系数（一般市政道路二灰、灰土路基选1.645，沥青路面选1.5），S=该路段回弹弯沉值的标准差。
单点弯沉值计算方法：（初读数-终读数）×21.一般贝克曼梁，单轮直接读数*2就是估算的弯沉值了。
2.弯沉代表值=实测弯沉平均值+保证率系数*标准差。
高速公路、或者一级公路的沥青面层保证率系数是1.645。
高速公路、或者一级公路的路基、柔性基层保证率系数是2.0。
二级、三级公路沥青面层保证率系数是1.5。
二级、三级公路路基、柔性基层保证率系数是1.645。
2.方差s^2=[(x1-x)^2+(x2-x)^2+......(xn-x)^2]/(n) （x为平均数）3.标准差=方差的算术平方根2．设计弯沉值根据设计年限内一个车道上预测通过的累计当量轴次、公路等级。
面层和基层类型而确定的路面弯沉设计值。
3. 竣工验收弯沉值竣工验收弯沉值是检验路面是否达到设计要求的指标之一。
当路面厚度计算以设计弯沉值为控制指标时，则验收弯沉值应小于或等于设计弯沉值；当厚度计算以层底拉应力为控制指标时，应根据拉应力计算所得的结构厚度，重新计算路面弯沉值，该弯沉值即为竣工验收弯沉值。
二、贝克曼梁法1．试验目的和适用范围（1）本方法适用于测定各类路基、路面的回弹弯沉，用以评定其整体承载能力，可供路面结构设计使用。
（2）本方法测定的路基、柔性路面的回弹弯沉值可供交工和竣工验收使用。
（3）本方法测定的路面回弹弯沉可为公路养护管理部门制定养路修路计划提供依据。
2．仪具与材料（1）测试车：双轴：后轴双侧4 轮的载重车。
（2）路面弯沉仪：由贝克曼梁、百分表及表架组成，贝克曼梁由铝合金制成，上有水准泡，其前臂（接触路面）与后臂（装百分表）长度比为2:1。
贝克曼梁法测弯沉值精选.
贝克曼梁法测弯沉值1．弯沉弯沉是指在规定的标准轴载作用下，路基或路面表面轮隙位置产生的总垂直变形（总弯沉）或垂直回弹变形值（回弹弯沉），以0．01mm为单位.计算方法Lr=L+Zα×SLr=该路段弯沉代表值，L=该路段回弹弯沉值的平均值，Zα=保证系数（一般市政道路二灰、灰土路基选1.645，沥青路面选1.5），S=该路段回弹弯沉值的标准差。
单点弯沉值计算方法：（初读数-终读数）×21.一般贝克曼梁，单轮直接读数*2就是估算的弯沉值了。
2.弯沉代表值=实测弯沉平均值+保证率系数*标准差。
高速公路、或者一级公路的沥青面层保证率系数是1.645。
高速公路、或者一级公路的路基、柔性基层保证率系数是2.0。
二级、三级公路沥青面层保证率系数是1.5。
二级、三级公路路基、柔性基层保证率系数是1.645。
2.方差s^2=[(x1-x)^2+(x2-x)^2+......(xn-x)^2]/(n) （x为平均数）3.标准差=方差的算术平方根2．设计弯沉值根据设计年限内一个车道上预测通过的累计当量轴次、公路等级。
面层和基层类型而确定的路面弯沉设计值。
3. 竣工验收弯沉值竣工验收弯沉值是检验路面是否达到设计要求的指标之一。
当路面厚度计算以设计弯沉值为控制指标时，则验收弯沉值应小于或等于设计弯沉值；当厚度计算以层底拉应力为控制指标时，应根据拉应力计算所得的结构厚度，重新计算路面弯沉值，该弯沉值即为竣工验收弯沉值。
二、贝克曼梁法1．试验目的和适用范围（1）本方法适用于测定各类路基、路面的回弹弯沉，用以评定其整体承载能力，可供路面结构设计使用。
（2）本方法测定的路基、柔性路面的回弹弯沉值可供交工和竣工验收使用。
（3）本方法测定的路面回弹弯沉可为公路养护管理部门制定养路修路计划提供依据。
2．仪具与材料（1）测试车：双轴：后轴双侧4 轮的载重车。
（2）路面弯沉仪：由贝克曼梁、百分表及表架组成，贝克曼梁由铝合金制成，上有水准泡，其前臂（接触路面）与后臂（装百分表）长度比为2:1。
贝克曼梁法测弯沉值
贝克曼梁法测弯沉值1．弯沉弯沉是指在规定的标准轴载作用下，路基或路面表面轮隙位置产生的总垂直变形（总弯沉）或垂直回弹变形值（回弹弯沉），以0．01mm为单位.计算方法Lr=L+Zα×SLr=该路段弯沉代表值，L=该路段回弹弯沉值的平均值，Zα=保证系数（一般市政道路二灰、灰土路基选1.645，沥青路面选1.5），S=该路段回弹弯沉值的标准差。
单点弯沉值计算方法：（初读数-终读数）×21.一般贝克曼梁，单轮直接读数*2就是估算的弯沉值了。
2.弯沉代表值=实测弯沉平均值+保证率系数*标准差。
高速公路、或者一级公路的沥青面层保证率系数是1.645。
高速公路、或者一级公路的路基、柔性基层保证率系数是2.0。
二级、三级公路沥青面层保证率系数是1.5。
二级、三级公路路基、柔性基层保证率系数是1.645。
2.方差s^2=[(x1-x)^2+(x2-x)^2+......(xn-x)^2]/(n) （x为平均数）3.标准差=方差的算术平方根2．设计弯沉值根据设计年限内一个车道上预测通过的累计当量轴次、公路等级。
面层和基层类型而确定的路面弯沉设计值。
3. 竣工验收弯沉值竣工验收弯沉值是检验路面是否达到设计要求的指标之一。
当路面厚度计算以设计弯沉值为控制指标时，则验收弯沉值应小于或等于设计弯沉值；当厚度计算以层底拉应力为控制指标时，应根据拉应力计算所得的结构厚度，重新计算路面弯沉值，该弯沉值即为竣工验收弯沉值。
二、贝克曼梁法1．试验目的和适用范围（1）本方法适用于测定各类路基、路面的回弹弯沉，用以评定其整体承载能力，可供路面结构设计使用。
（2）本方法测定的路基、柔性路面的回弹弯沉值可供交工和竣工验收使用。
（3）本方法测定的路面回弹弯沉可为公路养护管理部门制定养路修路计划提供依据。
2．仪具与材料（1）测试车：双轴：后轴双侧4 轮的载重车。
（2）路面弯沉仪：由贝克曼梁、百分表及表架组成，贝克曼梁由铝合金制成，上有水准泡，其前臂（接触路面）与后臂（装百分表）长度比为2:1。
