隐函数绘图MATLAB提供了一个ezplot函数绘制隐函数图形，下面介绍其用法。
(1) 对于函数f = f(x)，ezplot函数的调用格式为：ezplot(f)：在默认区间-2π<x<2π绘制f = f(x)的图形。
ezplot(f, [a,b])：在区间a<x<b绘制f = f(x)的图形。
(2) 对于隐函数f = f(x,y)，ezplot函数的调用格式为：ezplot(f)：在默认区间-2π<x<2π和-2π<y<2π绘制f(x,y) = 0的图形。
ezplot(f, [xmin,xmax,ymin,ymax])：在区间xmin<x<xmax和ymin<y<ymax绘制f(x,y) = 0的图形。
ezplot(f, [a,b])：在区间a<x<b和a<y< b绘制f(x,y) = 0的图形。
(3) 对于参数方程x = x(t)和y = y(t)，ezplot函数的调用格式为：ezplot(x,y)：在默认区间0<t<2π绘制x=x(t)和y=y(t)的图形。
ezplot(x,y, [tmin,tmax])：在区间tmin < t < tmax绘制x=x(t)和y=y(t)的图形。
例5-15 隐函数绘图应用举例。
程序如下：subplot(2,2,1);ezplot('x^2+y^2-9');axis equalsubplot(2,2,2);ezplot('x^3+y^3-5*x*y+1/5')subplot(2,2,3);ezplot('cos(tan(pi*x))',[ 0,1])subplot(2,2,4);ezplot('8*cos(t)','4*sqrt(2)*sin(t)',[0,2*pi])在MATLAB7.0用帮忙命令可以清楚知道函数的意义与用法.plot3函数与plot函数用法十分相似，其调用格式为：plot3(x1,y1,z1,选项1,x2,y2,z2,选项2,…,xn,yn,zn,选项n)其中每一组x,y,z组成一组曲线的坐标参数，选项的定义和plot函数相同。
学习总结--matlab隐函数绘图
隐函数绘图MATLAB提供了一个ezplot函数绘制隐函数图形，下面介绍其用法。
(1) 对于函数f = f(x)，ezplot函数的调用格式为：ezplot(f)：在默认区间-2π<x<2π绘制f = f(x)的图形。
ezplot(f, [a,b])：在区间a<x<b绘制f = f(x)的图形。
(2) 对于隐函数f = f(x,y)，ezplot函数的调用格式为：ezplot(f)：在默认区间-2π<x<2π和-2π<y<2π绘制f(x,y) = 0的图形。
ezplot(f, [xmin,xmax,ymin,ymax])：在区间xmin<x<xmax和ymin<y<ymax绘制f(x,y) = 0的图形。
ezplot(f, [a,b])：在区间a<x<b和a<y< b绘制f(x,y) = 0的图形。
(3) 对于参数方程x = x(t)和y = y(t)，ezplot函数的调用格式为：ezplot(x,y)：在默认区间0<t<2π绘制x=x(t)和y=y(t)的图形。
ezplot(x,y, [tmin,tmax])：在区间tmin < t < tmax绘制x=x(t)和y=y(t)的图形。
例5-15 隐函数绘图应用举例。
程序如下：subplot(2,2,1);ezplot('x^2+y^2-9');axis equalsubplot(2,2,2);ezplot('x^3+y^3-5*x*y+1/5')subplot(2,2,3);ezplot('cos(tan(pi*x))',[ 0,1])subplot(2,2,4);ezplot('8*cos(t)','4*sqrt(2)*sin(t)',[0,2*pi])在MATLAB7.0用帮忙命令可以清楚知道函数的意义与用法.plot3函数与plot函数用法十分相似，其调用格式为：plot3(x1,y1,z1,选项1,x2,y2,z2,选项2,…,xn,yn,zn,选项n) 其中每一组x,y,z组成一组曲线的坐标参数，选项的定义和plot函数相同。

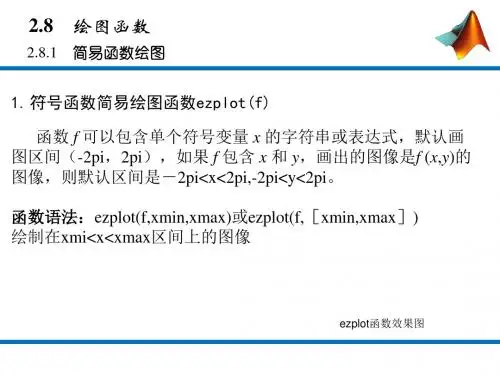

matlab2.8绘图函数
2.8.5 二维彩图绘制
二元函数的伪彩图pcolor(x,y,z)是指令surf的二维等效指令，代表 伪彩色，可与contour单色等值线结合画彩色等值线图。 %载入数据peaks(30) [x,y,z]=peaks(30); pcolor(x,y,z); %伪彩色 %颜色插值，使颜色平均渐变 shading interp hold on%表示在现有图的基础上画图 contour(x,y,z,20,'k') %.画等值线20个 colorbar('horiz') %水平颜色标尺 c=contour(x,y,z,8);%绘制8条等值线 clabel(c) %标注等高线
2.8.3 三维图形绘制
1. plot3(x,y,z) 三维线条图 %t为0到15*pi间隔为pi/50的序列 t=0:pi/50:15*pi; %划出X轴为sin(t),Y轴为cos（t）,Z轴 为t的图形 %'r*' r表示红色，*表示mark为“*” plot3(sin(t),cos(t),t,'r*') v=axis %返回各个轴的范围 text(0,0,0,'origin') %在某个坐标点加入 文字
subplot函数效果图
• syms x %定义符合变量x • %画布被分为2*2的格子，格子顺序为“从左向右，从上 向下” • subplot(2,2,1)%画第1个子图 • fplot('x^2',[0,1])%调用 fplot函数 • subplot(2,2,2) %画第2个子图 • f='abs(exp(x))'%定义符合函数 • fplot(f,[0,2*pi]) • subplot(2,2,3) %画第3个子图 • fplot('sin(1./x)',[0.01,0.1],1e-3) • subplot(2,2,4) %画第4个子图
实验1_函数的图形
实验1曲线绘图实验目的•学习Matlab绘图命令；•进一步理解函数概念。
1.曲线图Matlab作图是通过描点、连线来实现的，故在画一个曲线图形之前，必须先取得该图形上的一系列的点的坐标（即横坐标和纵坐标），然后将该点集的坐标传给Matlab函数画图.命令为：PLOT(X,Y,’S’)线型X,Y是向量,分别表示点集的横坐标和纵坐标PLOT(X,Y)--画实线PLOT(X,Y1,’S1’,X,Y2,’S2’,……,X,Yn,’Sn’)--将多条线画在一起例1在[0,2*pi]用红线画sin(x),用绿圈画cos(x). x=linspace(0,2*pi,30);解：y=sin(x);z=cos(x);plot(x,y,'r',x,z,‘g o')G 绿色o 圈表1 基本线型和颜色符号颜色符号线型y黄色.点m紫红0圆圈c青色x x标记r红色+加号g绿色*星号b兰色-实线w白色:点线k黑色-.点划线--虚线2.符号函数(显函数、隐函数和参数方程)画图(1) ezplotezplot(‘f(x)’,[a,b])表示在a<x<b绘制显函数f=f(x)的函数图ezplot(‘f(x,y)’,[xmin,xmax,ymin,ymax])表示在区间xmin<x<xmax和ymin<y<ymax绘制隐函数f(x,y)=0的函数图ezplot(‘x(t)’,’y(t)’,[tmin,tmax])表示在区间tmin<t<tmax绘制参数方程x=x(t),y=y(t)的函数图例2 在[0,pi]上画y=cos(x)的图形解输入命令ezplot('cos(x)',[0,pi])解输入命令ezplot('cos(t)^3','sin(t)^3',[0,2*pi])例4 在[-2，0.5]，[0，2]上画隐函数0)sin(=+xy e x的图 解输入命令ezplot('exp(x)+sin(x*y)',[-2,0.5,0,2])例3 在[0,2*pi]上画t x 3cos =，t y 3sin =星形图如何利用ezplot画出颜色图(2) fplotfplot(‘fun’,lims)表示绘制字符串fun指定的函数在lims=[xmin,xmax]的图形.注意：[1] fun必须是M文件的函数名或是独立变量为x的字符串.[2] fplot函数不能画参数方程和隐函数图形，但在一个图上可以画多个图形。
第4讲 MATLAB作图
在区间[0，10*pi]画出参数曲线x=sin(t),y=cos(t), z=t. 解 t=0:pi/50:10*pi; plot3(sin(t),cos(t),t) Matlab liti8 rotate3d %旋转
2、多条曲线 、 PLOT3(x,y,z)
其中x，y，z是都是m*n矩阵，其对应的每一列表示一条曲线. 例 画多条曲线观察函数Z=(X+Y).^2. 解 x=-3:0.1:3;y=1:0.1:5; [X,Y]=meshgrid(x,y); Z=(X+Y).^2; plot3(X,Y,Z) Matlab liti9
例 在区间[0,2*pi]画sin(x)的图形，并加注图例“自变量 X”、“函数Y”、“示意图”, 并加格栅. 解 x=linspace(0,2*pi,30); y=sin(x); plot(x,y) xlabel('自变量X') ylabel(' ylabel('函数Y') Y') title('示意图') grid on Matlab liti2
(3)meshz(X,Y,Z) 在网格周围画一个curtain图(如,参考平面) 例 绘peaks的网格图
解 输入命令: [X,Y]=meshgrid(-3:.125:3); Z=peaks(X,Y); Meshz(X,Y,Z) Matlab liti36
